Как сделать тёплый пол в ванной под плитку своими руками? советы + инструкция

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола
Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Электро-водяной теплый пол

У ученых и инженеров все самые интересные идеи возникают при попытке объединить в одну систему несовместимые, на первый взгляд, вещи. Так произошло и при создании электро-водяного пола. Технически решение было представлено в двух вариантах теплого пола:

Системы XL Pipe (X-L Pipe) южнокорейской фирмы Daewoo Enertec, где в герметично запаянный канал из термоустойчивого пластика залили антифриз (жидкость) и поместили хромоникелевый нагревательный кабель. Ток, проходя через кабель, разогревает его, а тот, в свою очередь, греет антифриз.

Принципиальная схема теплого пола XL Pipe.При достижении заданной температуры, подача электроэнергии прекращается, а антифриз, который находится постоянно в статическом положении, долгое время поддерживает температуру в помещении. Такая система обогрева позволяет отказаться от дорогостоящих приборов и агрегатов: насосов, смесительных узлов, котла, коллекторов и т.д. Не нужен и постоянный уход за котлом, как и он сам. Это позволяет существенно экономить семейный бюджет.

Капиллярного электрического теплого пола UNIMAT AQUA (производитель Caleo, Южная Корея). Эта система больше похожа на водяное отопление. Только вместо котла используется специальный прибор, нагревающий воду, а трубы сантиметрового диаметра с жидким теплоносителем заменили тоненькие трубочки с маленьким поперечником. В системе всего 6 л дистиллированной воды, что позволяет прибору относительно быстро нагревать жидкость.

Система замкнутая. Движение воды по трубочке происходит из-за разности давлений на горячем и холодном концах. Недостаток этой системы такой же, как и у классического водяного теплого пола: проходя по трубке, вода остывает, что ведет к неравномерному обогреву напольного покрытия.

Сильные стороны таких систем в следующем:

не требуются дорогие и громоздкие узлы и агрегаты;
автоматическое управление;
исключается перегрев, в связи с чем можно монтировать под мебелью;
подходят под все имеющиеся виды пола;
быстрый выход на заданные параметры обогрева;
безопасная эксплуатация — нет вредных излучений;
экономное потребление электрической энергии;
быстрая и простая установка.

К недостаткам, относительным, следует отнести малый срок службы — 5-10 лет. Проверить на практике пока не получается, так как в продаже системы появились менее 5 лет назад. Малый срок эксплуатации, всего пара лет, не позволяет говорить о недостатках.

На форумах пока только положительные отзывы. Естественно, есть и отрицательные записи. Но никто из критикующих не приводит конкретных примеров и фактов, только общие рассуждения. Редакция портала также не берет на себя смелость давать окончательные оценки таким системам обогрева пола из плитки.

Схема укладки стандартная:

бетонное основание или стяжка;
гидроизоляция;
фольгированный утеплитель;
трубки отопительной системы;
стяжка;
клей;
плитка.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Смотрите это видео на YouTube

2 Разновидности теплого пола

Если говорить о типах теплых полов, то их всего два – электрический и водяной. Но существует четыре основных технологии установки теплого пола, которые используются во всем мире. Они отличаются по принципу функционирования. Чтобы определить какой тип подойдет лучше для ванной комнаты, стоит узнать базовую информацию о каждой разновидности подогрева для пола.

Инфракрасный подогрев

Самый популярный тип нагревательных элементов для полов – инфракрасная пленка, состоящая из нескольких слоев. Причины популярности – легкость установки и экономность. Инфракрасная подложка для теплого пола работает по принципу излучателя – она вырабатывает ИК-лучи, которые обеспечивают равномерный обогрев всей поверхности пола. Преимущества, выгодно выделяющие инфракрасный теплый пол:

экономность в использовании – на каждый квадратный метр затрачивается не более 50 Вт;
тепло распределяется равномерно, при этом не происходит пересыхание воздуха;
инфракрасная пленка абсолютно безопасна и не представляет угрозы для здоровья;
устанавливать такое обогрев проще всего, для этого не нужно никаких специальных инструментов, знаний и навыков;
использовать такой подогрев можно не менее 20 лет, причем без ремонта и сервисного обслуживания.

Внимание! Бытует мнение, что инфракрасный подогрев для пола опасен для здоровья человека и даже может провоцировать развитие рака. Это не более, чем миф

Ученые исследовали влияние инфракрасных лучей на здоровье человека и не выявили никакой угрозы для здоровья.

Водяной теплый пол

Еще недавно водяной теплый пол считался самым популярным, но на сегодняшний день существуют более экономичные и простые по принципу работы варианты. Водяная тепловая система обеспечивает нагрев за счет труб, которые монтируются под напольное покрытие и бетонируется, или же устанавливается в пенополистирольные пластины. В трубах циркулирует нагретая вода или другие жидкости, в зависимости от типа системы.

Водяной теплый пол может нагреваться за счет электрической энергии, или же подключаться непосредственно к основной системе отопления – газовому или твердотопливному котлу. Плюсы водяного теплого пола:

долговечность – система устанавливается не на один десяток лет;
безопасность;
возможность проведения труб по всей площади помещения, без опасения за сохранность мебели;
возможность использовать любое финишное напольное покрытие.

Но есть и недостатки – монтаж водяного теплого пола сложно выполнить непрофессионалу. Кроме того, изначально придется прилично потратиться, чтобы закупить все необходимое для установки подогрева.

Внимание! Водяной теплый пол – это отличное решение для особняков и частных домов с автономным отоплением. Но в таких ситуациях лучше планировать монтаж обогрева на этапе проведения трубопровода

Кабельная система подогрева

Одним из популярных и универсальных вариантов для установки в ванную комнату считается кабельный теплый пол. Он состоит из трех составляющих – кабельный нагревательный элемент, датчики температуры и терморегуляторы. Преимущества кабельного теплого пола:

возможность монтировать различными способами;
сравнительно низкая стоимость установки и оборудования;
высокая температура нагрева;
безопасность при условии правильного монтажа;
долговечность.

Установка теплого кабельного пола дает независимость от систем централизованного отопления в многоквартирных домах и позволяет поддерживать оптимальную температуру в помещении даже в холодные зимы. Но есть и минус – монтаж кабельных систем подогрева полов является трудоемким делом, выполнить его самостоятельно смогут только те, кто имеет опыт в этом деле и соответствующие навыки.

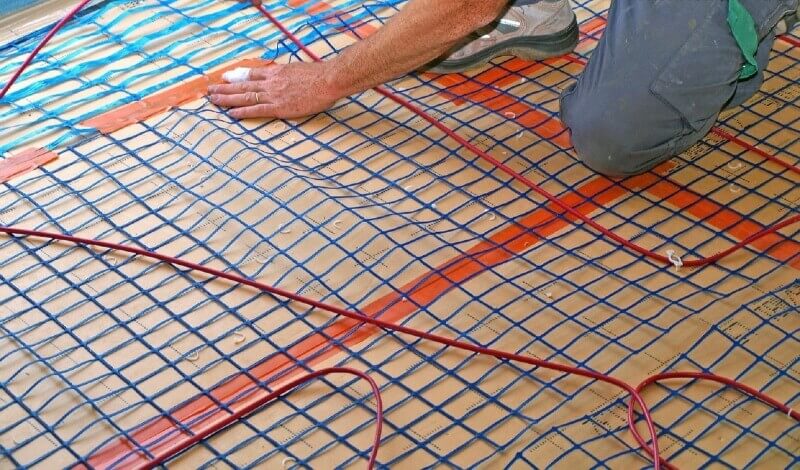

Термоматы

Это оптимальный вариант подогрева для тех, кто хочет установить теплый пол самостоятельно, но при этом не обладает сложными техническими навыками работы с кабельной системой. Это уже готовый кабельный теплый пол, покрытый несколькими слоями изоляции. Его можно без ограничений расстилать под напольное покрытие по всей площади помещения. Основные преимущества:

отсутствие сложностей в установке;
сравнительно низка цена;
надежность и неограниченный срок службы;
возможность монтажа под все разновидности напольных покрытий;
экономия электроэнергии;
устойчивость к влаге.

Термоматы недорогие, учитывая то, что при самостоятельном монтаже электрического пола, пришлось бы потратиться на многие другие комплектующие, кроме кабеля. Но термоматы позволяют сэкономить, потому что оплата будет осуществляться только за готовую конструкцию.

Теплый пол на полистирольной основе

Полистирольная система может устанавливаться на бетонное или деревянное основание сплошного типа. На пленочную поверхность раскладываются монтажные полистирольные маты, которые соединяются при помощи замковой системы, после чего между выступами монтируются пластины из металла и укладываются трубы для перемещения теплоносителя.

Монтаж труб на полистирольные плиты

Сверху обязательно настилается полиэтиленовая пленка, и затем монтируются двухслойные ГВЛ-листы толщиной в 1 см. При использовании гладких плит на основе полистирола, нужно самостоятельно вырезать пазы при помощи специального ножа.

Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.

Принцип работы водяной системы подогрева

Монтаж любой из существующих конструкций для нагрева пола значительно повысит удобство пользования санузлом. Сегодня представлен широкий ассортимент выбора – электрические теплые полы, водяные полы и пленочные аналоги.

Однако гальванические системы потребляют большое количество энергии. Для экономии своих средств, вы можете попробовать проложить теплый пол под плитку водяной. Нужно сказать, что укладка таких конструкций в многоквартирных домах требует проекта и согласования в контролирующих инстанциях, так как понадобится перепланировка отопительной системы. Оснастить коттедж такой системой будет несколько проще, особенно если это было спланировано изначально и внесено в проект дома.

Водяной теплый пол целесообразно укладывать в частных коттеджах

Для того чтобы узнать, теплый водяной пол под плитку, какой лучше вначале следует ознакомиться с устройством и принципом работы термосистемы. Механизм выглядит как трубы из материалов-диэлектриков, размещенных по всей площади пола согласно определенной схеме и наполненных нагретой жидкостью. Контролировать уровень температуры воды можно самостоятельно. Для этого устанавливают аппаратуру управления и термометр.

Работает аппаратура следующим образом. Горячая вода непрерывно циркулирует по трубам, тем самым нагревает покрытие пола. За счет конвекции и теплообмена, прогревается и воздух. Поэтому система водяной теплый пол в квартире позволит без опаски простудиться, гулять босиком по кафелю даже маленьким детям на протяжении всего года.

Заливка полов и подключение отопления

В случае самостоятельной заливки пола в ванной комнате рекомендуется применять самовыравнивающие и нивелирующие смеси, кроме того, стяжка применяется с учетом определенных требований:

Стойкость к температурным перепадам. Самостоятельно сделать цементную смесь, которая не будет давать трещин после нескольких лет использования теплых полов очень сложно, в связи с чем покупать лучше готовые составы.
Прочность. Для отопительной системы полов характерны постоянные нагрузки от разной температуры и влаги. Для укрепления основания применяется армирующая сетка.

Для подключения отопления в ванной следует использовать один из приведенных ниже вариантов:

От полотенцесушителя. В данном случае температура не будет меняться, а система будет работать от горячей воды, которая поступает в полотенцесушитель.
От центрального отопления. Данный метод подключения довольно проблематичен, поскольку требует не только разрешений, но и создания проекта.
От котла. Позволяет регулировать температуру. Для данного метода потребуется монтаж терморегулятора.

Перед установкой системы обогрева пола, нужно учесть ошибки, которые часто возникают у многих людей:

Гидроизоляционный слой обязателен, без него может возникнуть протечка. Гидроизоляция не позволит попадать конденсату и влаге к соседям.
Если не будет четкого плана работ и метода укладки труб, то работа существенно может затянуться по времени, а составленная смета будет неверной.
Все разрешения получаются до начала монтажа, после того, как работы будут проведены, получить документы в разы сложнее.
Запрещается применять обычный цементный раствор. В нем должны быть дополнительные присадки, которые позволят не растрескаться и не крошиться стяжке через несколько лет. Схему подключения водяного контура к батареям смотрите в этом видео:

Изучив основные правила монтажа системы теплых полов в ванной комнате от отопления, можно сделать работу самостоятельно, учитывая все аспекты. Если опыта в работе недостаточно, то лучше поручить дело специалистам, ведь протекание такой системы может обойтись в дорогостоящий ремонт не только у себя в квартире, но и у соседей.

Эксплуатация

Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.

К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.

Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.

Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.

Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.

Укладка тёплого пола на гидроизоляцию: выбор материала

Рассматривая вопросы монтажа тёплого пола в ванной, следует заранее предусмотреть все возможные последствия такого решения. Чтобы не было проблем с дальнейшей эксплуатацией, рекомендуется сначала провести гидроизоляцию санузла. Влага при её отсутствии будет попадать под напольное покрытие, в любую щель или стык, сокращая сроки службы пола, обогрева и самого бетона. Есть разные варианты гидроизоляции, рассмотрим критерии их выбора.

Гидроизоляционные материалы под тёплый пол

Требований, предъявляемых к изделиям, всего два. Первое — материал должен быть водонепроницаемым, иначе в нём пропадает всякий смысл. Затем уже гидроизоляция не должна попадать под разрушительное воздействие плесени.

Так как тепло всегда приводит к деформационным нагрузкам, то и слой гидроизоляции должен обладать таким качеством, как эластичность. Если этого не будет, то с течением времени будет утеряно водонепроницаемое свойство.

Что касается самих материалов, то производители предлагают такие варианты, как полиэтиленовая или поливинилхлоридная плёнка. Обязательно наличие термоотражающего слоя. Чтобы соединить части материала, его нужно разогреть, соединить, изолируя места стыков клеящей лентой.

Отдельного упоминания достоин цементно-полимерный гидроизоляционный материал. Для его создания нужна особая масса, которая используется сразу после приготовления: нанесение на поверхность производится шпателем или валиком.

Покрытие имеет хорошую адгезию с бетоном, потому является водонепроницаемым и долговечным.

Это отличный гидроизоляционный слой, сжимающийся и расширяющийся в соответствии с температурным режимом. Такой материал прекрасно выдерживает нагревы до 40°С.

Третьим вариантом гидроизоляции назовём литую: используются жидкие силиконовые мембраны, которые отвечают всем гидроизоляционным требования. Однако, для её применения сначала делают предварительную гидроизоляцию под стяжку, а литую уже прокладывают поверх самой стяжки.

Старую стяжку придётся привести в идеальное состояние, иначе качество слоя будет неоправданно низко.

Другими вариантами назовём рулонную гидроизоляцию и мастику на водной основе.

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
Обесточьте систему и подведите питание до ближайшей розетки.
Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Виды теплых полов

Установка стиральной машинки над унитазом! Экономим пространство!

Водяной теплый пол

Этот вид обогрева полов используется преимущественно в частных домах. Связанно это с тем, что в квартире подключить водяную систему к центральному водоснабжению нельзя. Считается что именно этот вид теплых полов обладает большим количеством преимуществ чем другие.

Плюсы:

Экологичность;
Низкая стоимость при эксплуатации;
Надёжность и долговечность;
Водная система безопасна для здоровья человека;

Нужна ли гидроизоляция в ванной комнате? — Расскажем почему >>

Сложность монтажа;
Дороговизна при установке в доме;
Монтаж требует специальных навыков.

Вывод: для ванной комнате в квартире этот вариант не подходит. Разве что у вас частный дом, на этапе строительства, и подогрев пола предполагается по всей его площади.

Инфракрасный теплый пол

Это самый современный вариант подогрева напольных покрытий. Суть работы этой системы заключается в том, что специальной пленкой генерируется инфракрасное излучение которое обогревает поверхность над ним.

Как сделать ревизионный люк под плитку. Пошаговое руководство с фото и видео

Установить такую систему можно самостоятельно не обладая дополнительными навыками. Достаточно внимательно прочитать инструкцию которая располагается на упаковке от этой системы.
Быстро нагревается.
Потребляет малое количество электроэнергии.

Строим душевую кабинку своими руками из кирпича и плитки >>

Не доказана полная безвредность длительного инфракрасного излучения;
Подходит в основном только для ламината и линолеума.

Вывод: пленочный (инфракрасный) подогрев пола не подходит для укладки под плитку, а значит для ванной комнаты.

Электрический (кабельный) теплый пол

Простая система которая заслужила большую популярность при установке как в квартирах, так и в частных домах. Эта система полностью защищена от воды и подходит для установки в местах с повышенной влажностью.

Преимущества:

Простой монтаж который можно выполнить самостоятельно.
Недорогая система при приобретении.
Быстрый нагрев.
Универсальность. Можно использовать как в квартирах, так и в частных домах.

Недостатки:

При длительном обогреве больших помещений приготовьтесь к большим расходам электроэнергии.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
Если труба изогнута на 180℃ выше гидравлические потери.
При укладке улиткой теплораспределение в помещении равномернее.
Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
шаг укладки труб должен варьироваться от 100 до 300 мм;
диаметр труб должен составлять 16 или 20 мм;
от всех стен трубы укладываются на расстоянии не менее 150 мм;
длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Варианты теплого пола для ванной

По виду используемого проводника теплый пол в ванной под плитку подразделяется на 2 категории — водяной и электрический. Критерии выбора определяются такими факторами, как форма собственности недвижимости, вид отопления, наличие постоянной подачи горячей воды в полотенцесушитель. Частное строение может быть оборудовано любой системой, тогда как для ремонта в квартире муниципального здания есть некоторые ограничения.

Водяной пол

Водяной теплый пол в ванной

Владельцам квартир на верхних этажах необходимо знать, что установка таких конструкций разрешается только на первых уровнях здания. Это связано с тем, что стяжка и наполненные водой трубы создают критическую нагрузку на стены строения. Кроме этого, учитывается вероятность прорыва магистралей и затопление нижних этажей.

Водяные конструкции состоят из нескольких частей, каждая из которых выполняет определенную функцию:

Гидроизоляция. Предотвращает протечки при разрывах коммуникации и задержку конденсата при прекращении нагрева.
Проводники. Представляют собой специальные гибкие трубы. Изделия отличаются прочными стенками, хорошей теплопроводностью и незначительным коэффициентом теплового расширения. Схема укладки может быть спиральной или змейкой.
Отражающий экран. Служит для направления тепла в нужную сторону (чтобы не греть толстую плиту перекрытия).
Цементная стяжка. Принимает в свой массив выделяемую энергию и равномерно распределяет ее по поверхности. Выполняет задачу по фиксации труб и защите их от внешних повреждений.
Коллектор. Предназначен для распределения горячей воды по контурам.
Финишная отделка. Используются плитки из керамики и камня, отличающиеся низким показателем сопротивления теплопередаче.

Электрический пол

Укладка матов электрического теплого пола

Монтаж и эксплуатация этих конструкций не сопровождается такими рисками и сложностями, которые присущи водяным аналогам. Для установки нет необходимости получать разрешение от управляющей компании и согласовывать свои действия с кем-либо в доме.

Для отопления полов в санузлах можно использовать такие нагревательные элементы:

Нагревательные кабели. Состоят из металлического сердечника и хорошо проводящей тепло полимерной изоляции. Толщина различных моделей варьируется в пределах 5-16 мм. Монтаж проводится на заранее подготовленный каркас, после чего заливается цементным раствором. Шаг между рядами определяется исходя из степени обогрева и площади помещения.
Нагревательные маты. Представляют собой тонкие нагревательные провода, жестко закрепленные на пластиковой сетке. Выпускаются в виде полос, оснащенных клеммами для проведения соединения изделий в единую сеть. Для укладки нет необходимости поднимать уровень основания и заливать стяжку. Допускается использование клеящего состава толщиной 3-4 мм, на который укладывается плитка.
Инфракрасная пленка. Это инновационный материал, имеющий минимальную толщину и высокую эффективность. Учитывая его высокую стоимость и хрупкость, целесообразно оборудовать пленкой деревянный пол, плиты отделанные водостойким ламинатом, лакированным паркетом или инженерной доской из ДПК. Следует учитывать, что клей практически не пристает к гладкой поверхности пленки.

Решая, какой материал выбрать для утепления, нужно объективно оценить все факторы, исключить риски и соотнести цену, качество и предстоящие расходы.

Шаг 10. Заливка цементной стяжки

Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы

Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола

Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.
