Установка мансардного окна своими руками

Что нужно знать чтобы правильно установить мансардное окно своими руками

Чтобы добиться оптимального освещения мансарды и правильно и установить выбрать окна, нужно знать следующее:

    площадь, которую нужно осветить;     количество необходимых для этого окон;     размеры окон и тип их открывания;     высоту установки окон.

ОСВЕЩАЕМАЯ ПЛОЩАДЬ. Согласно нормативным документам остекленная поверхность мансардного окна должна составлять не менее 10% площади пола, то есть на каждые 10 м2 площади должен приходиться 1 м2 остекления.

размеры окна. Для пологих скатов подходят более высокие окна, а для крутых крыш — более низкие.установка окна в мансарде своими руками

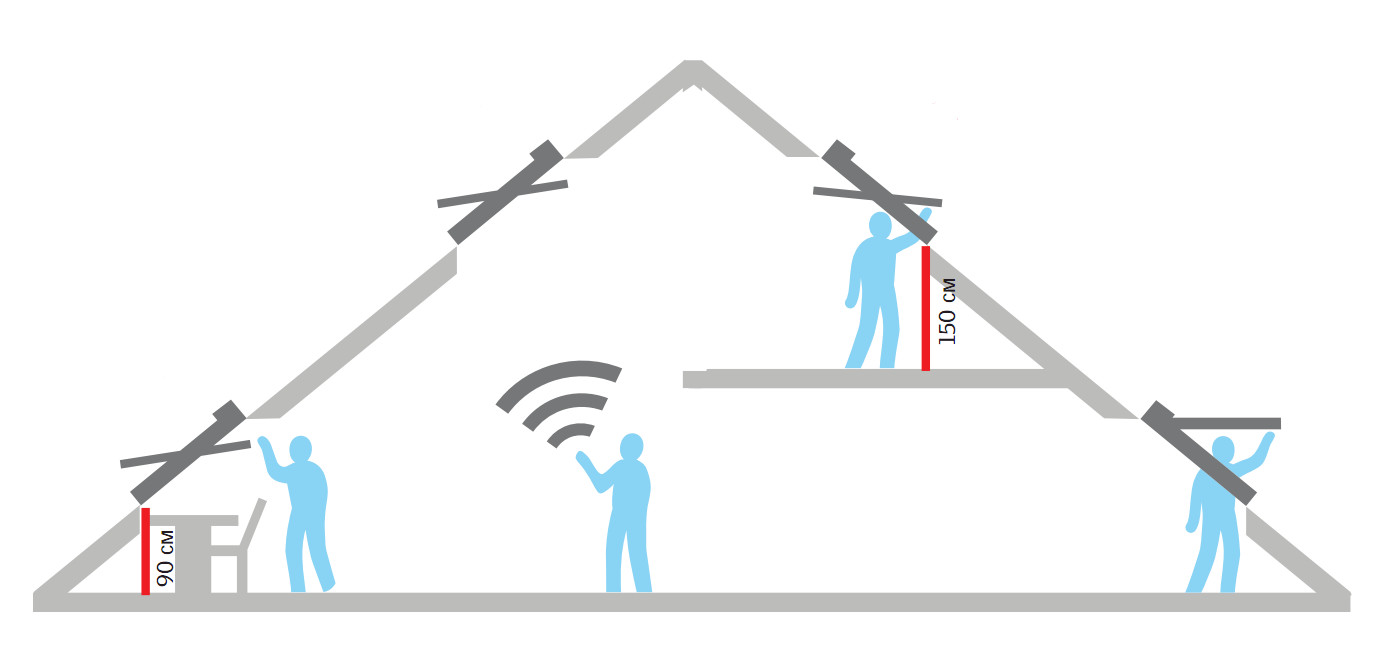

РАСПОЛОЖЕНИЕ РУЧКИ И РАССТОЯНИЕ ОТ ПОЛА ДО ОКНА. В одних мансардных окнах ручка для открывания располагается вверху рамы, а в других — внизу. Местоположение ручки определяет высоту установки окна. При монтаже модели с верхней ручкой расстояние от пола должно составлять 100—110 см до нижней части окна и 190—220 см до верхней. Таким образом обеспечивается максимальный обзор, при котором, стоя и сидя, вы можете видеть небо, землю и окрестности. Верхнее положение ручки позволяет свободно устанавливать под окном отопительный прибор или мебель. К тому же такое окно безопасно для находящихся в комнате детей. Окна с нижней ручкой можно устанавливать выше — на расстоянии 120—130 см от пола. От уровня установки окна зависит и степень освещенности: чем выше расположено окно, тем больше света попадает в помещение. Конструкция мансардного окна

Мансардные окна состоят из рамы и створки, сделанных из ПВХ-профиля, однокамерного стеклопакета, заполненного аргоном, внутренних откосов, паро- и гидроизоляционных фартуков, теплоизоляционного контура, дренажного желоба и наружного изоляционного оклада. Покупая окно, желательно выбрать такое, которое поместится между стропилами.

Монтируют мансардное окно на обрешетку или стропила на разную глубину, которая зависит от материала и уклона кровли. Если ширина окна меньше шага стропил, его лучше монтировать на обрешетку, а если больше — на установленный вместо стропила монтажный брус и стропило. Делать это следует так, чтобы расстояние между новыми монтажными брусьями и окном имело зазор 10 см, который нужен, чтобы разместить утеплитель. Место установки окна зависит и от типа кровельного материала. Так, в кровле из керамической черепицы окно устанавливают нал рядом черепицы, а в кровле из профилированного материала — на оси соединения ее элементов.

Окно в мансарде своими руками

Монтаж мансардных окон

(цифра 3 на фото к описанию монтажа)

Установка оконного блока выполняется в два приёма. Сначала монтируют теплоизоляционный контур, который входит в комплект для гидро- и теплоизоляции BDX 2000. Затем приступают к инсталляции рамы

Здесь важно правильно выставить зазоры, то есть отрегулировать положение поворотной створки относительно неподвижной рамы. Нужно добиться, чтобы зазоры по всему периметру были одинаковыми (уплотнительный контур упрощает эту задачу), иначе при закрывании створка будет неплотно прилегать к раме, через щели начнёт проникать тёплый пар и конденсироваться на металлических окладах. Протечки приведут к разрушению окна и отделки мансарды

Протечки приведут к разрушению окна и отделки мансарды.

1. К раме мансардного окна прикручивают монтажные пластины

2. Устанавливают теплоизоляционный контур в нижнюю половину сблокированного окна

3. В теплоизоляционный контур вкладывают оконный блок. Приступают к монтажу контура верхней части комбинированного окна

4. Предварительно устанавливают верхний оконный блок

5. Выставляют зазоры и прикручивают монтажные пластины

6. Прикручивают монтажные уголки

Для защиты мансардного окна используют специальный комплект BDX 2000. Помимо уже упомянутого теплоизоляционного контура в него входят гидроизоляционный фартуки дренажный жёлоб. К тому же на створки и раму надевают защитные накладки из алюминия с полимерным покрытием. Комплект BDX 2000 защищает окно от конденсата, образующегося в подкровельном пространстве. Все детали точно подходят к конструкции окна и не требуют подгонки на месте.

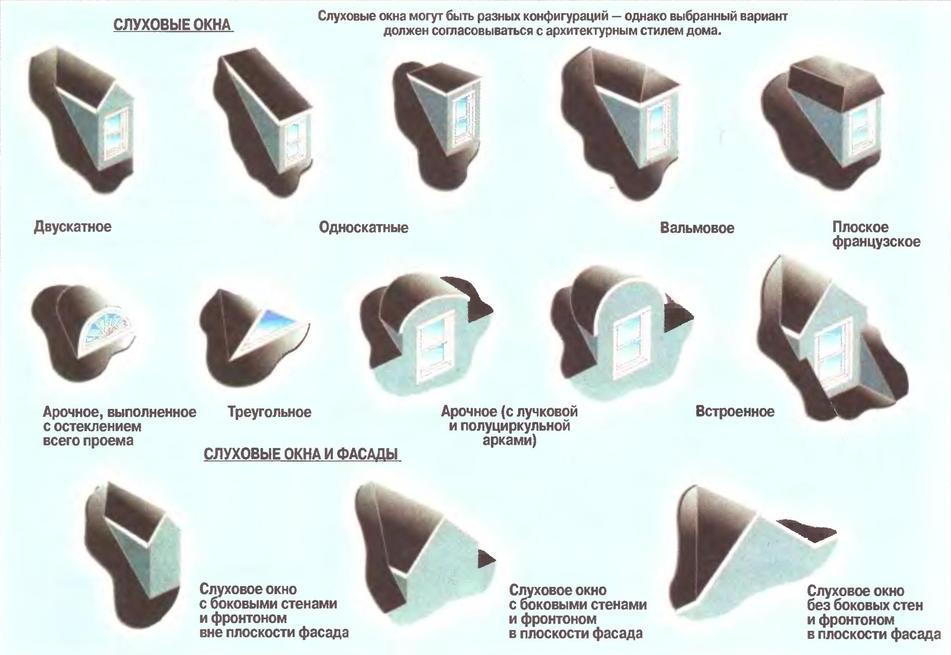

Ссылка по теме: Слуховые окна – установка своими руками (альбом фото в помощь начинающим мастерам)

Монтаж изоляции и изделий

(на фото этапы работы обозначены большой цифрой 4)

1. Дополнительно утепляют зону оконного проёма. По периметру окна прокладывают минеральную вату

2. Монтируют плиссированный гидроизоляционный фартук. Изделие крепят с помощью строительного степлера

3. В нижней части оконной комбинации восстанавливают ряд черепицы

4. Черепицу крепят к обрешётке. Саморезы закручивают через особые отверстия в плитках

5. Монтируют гофрированный фартук, защищающий нижнюю часть оконного блока и предотвращающий затекание дождевой воды под кровлю

6. Крепят алюминиевую планку, которая фиксирует гофрированный фартук и защищает оконный блок от внешних воздействий

7. Монтируют изоляционный оклад, который обеспечивает герметичное примыкание окна к кровельному покрытию и отводит дождевую воду вниз по скату и далее в водосточную систему

8, 9,10. Монтируют поперечные элементы изоляционного оклада

11. В верхней части оконной комбинации располагают дренажный жёлоб

12. Восстанавливают кровельное покрытие

13. Так выглядит готовый жёлоб

14. Утепляют откосы базальтовой ватой

15. Монтируют пароизоляционный барьер. Теперь можно приступать к отделке откосов своими руками

По указанным пошаговым рекомендациям установить мансардные окна своими руками может даже не самый опытный домашний мастер. Ниже приводим расчеты, которые позволят степень финансовых потерь, которые может понести ваша семья на покупку окон и если вы решили все таки делать монтаж окон не своими руками, а с помощью бригады то и средние расценки ее работ по демонтажу старых и установке новых.

РАСЧЕТ СТОИМОСТИ УСТАНОВКИ СБЛОКИРОВАННЫХ МАНСАРДНЫХ ОКОН VELUX (август 2012)
Наименование изделий, работ и материалов	Кол-во	Цена, руб. Стоимость, руб.
Окно М08 GGU 0073	4 шт.	18 200	72 800
Оклад М08 EDW 2000	2 шт.	7000	14 000
Оклад М08 EKW 0007	2 шт.	4300	8600
Фартук пароизоляционный ВВХ М08 0000	4 шт.	1000	4000
Комплект гидротеплоизоляции BDX M08 2000	2 шт.	2600	5200
Итого: цена изделий	104 600
МОНТАЖНЫЕ РАБОТЫ
Демонтаж кровельного покрытия	4 проёма	900	3600
Демонтаж внутренней отделки	4 проёма	350	1400
Устройство проёма	4 проёма	1400	5600
Демонтаж мансардных окон	4 проёма	1100	4400
Демонтаж окладов мансардных окон	4 проёма	550	2200
Установка мансардных окон Velux	4 проёма	2400	9600
Установка окладов (примыкание окна к кровельному покрытию)	4 проёма	550	2200
Монтаж (укладка) кровельного покрытия с примыканием к окладам	4 проёма	1100	4400
Монтаж комплекта гидротеплоизоляции BDX	4 проёма	350	1400
Монтаж пароизоляции и утепление откосов	4 проёма	2100	8400
Итого стоимость работ		31400
Дополнительные стройматериалы
Расходный материал	4 проёма	450	1800
Утеплитель (минераловатные плиты Rockwool)	2 упаковки	700	1400
Итого по строительным материалам	3200
Общая стоимость	139 200

Как правильно установить конструкцию?

Покупая и самостоятельно устанавливая мансардные окна вы можите совершить ошибки при монтаже по незнанию. Стоит сразу отметить, что исправить их намного сложнее, чем изначально правильно установить окно, именно поэтому требуется внимательно изучить теорию, прежде чем взяться за работу или нанять специалистов, если вы посчитаете, что самостоятельно справиться не сможете.

В первую очередь стоит отметить разницу не только в самой технологии монтажа обычного и мансардного окна, но и в принципе в виде самой конструкции. Если окно в стене монтируют при помощи монтажной пены, специальных крепежей, то мансардные окна вставляются в специально подготовленную конструкцию, которая должна располагаться между стропил.

Крепления мансардного окна к стропилам

Примыкание к кровле мансардных окон должно быть плотным, сами зазоры хорошо заизолированы, в противном случае в щели будет попадать влага, однако закрыть зазоры при помощи монтажной пены в данном случае нельзя, так как этот материал не является влагостойким. Для того чтобы сделать оконный блок непроницаемым для воды, требуется использовать специальный оклад.

Не задувайте окно снаружи только одной пеной, поскольку со временем через неё проступит вода. Используйте специальные оклады(контур)

Для того чтобы разобраться, что такое оклад мансардного окна, нужно внимательно изучить саму конструкцию. Это готовое изделие, которое обычно продается вместе с окном, изготавливается оно из прочной резины, рассчитано для разных типов покрытия кровли, поэтому, выбирая оклад, обязательно нужно учитывать то, из какого материала выполнена сама кровля.

Обратите внимание на то, в какой климатической зоне устанавливается окно: дело в том, что нужен хороший слой теплоизоляции из мягкого материала, такая изоляция заполняет щели между окном и стеной, служит препятствием для проникновения холодного воздуха и выхода теплого, кроме этого, изолирует звук. Но мягкие материалы боятся влаги, поэтому тоже требуют защиту от нее. В качестве этой защиты как раз и используется оклад в мансардном окне

Он будет защищать стык от промерзания, промокания, кроме этого, защитит все теплоизолирующие части конструкции

В качестве этой защиты как раз и используется оклад в мансардном окне. Он будет защищать стык от промерзания, промокания, кроме этого, защитит все теплоизолирующие части конструкции.

Работа оклада вокруг окна

Примыкание мягкой кровли к мансардному окну тоже должно быть сделано грамотно, все стыки должны быть тщательно закрыты и загерметизированы. Не стоит оставлять без внимания откосы. Если не заняться ими в нужное время, в помещении появится конденсат, а стыки будут промерзать. Из-за этого со временем станет хуже состояние отделочных материалов, в помещении может появиться грибок или плесень, проживание будет некомфортным. В этом случае распространенные ошибки монтажа мансардных окон заключаются в том, что швы начинают заделывать пеной, чего делать категорически нельзя.

Перед работой можно внимательно изучить подробные фото монтажа, это значительно облегчит ваши задачи, так как вы уже будете видеть, что нужно делать. Чем подробнее будет инструкция, тем лучше.

Не стоит слушать рассказы дилетантов о том, что в российском климате нельзя использовать мансардные окна: ошибки в монтаже приводят к распространению убеждения в том, что такие конструкции не подходят для домов в РФ

Этот тип окон прекрасно существует в нашем климате, но важно правильно установить конструкцию, соблюдая рекомендации производителя и не нарушая технологию

Технология монтажа мансардного окна

Будем считать, что мансарда эксплуатируется давно, то есть она утеплена, покрыта кровельным материалом и даже отделана изнутри. Света в ней оказалось мало, поэтому хозяин дома решил установить пару мансардных окон.

В первую очередь надо найти место между двумя стропильными ногами. Для этого придется снять на одном участке ската изнутри обшивку. Обычно это фанера, плиты ОСП иди ДСП, нередко используют гипсокартон. Все эти плитные материалы крепятся к обрешетке или стропилами саморезами, поэтому последние просто откручиваются, а лист обшивки снимается.

За облицовкой располагается теплоизоляционный пирог, который изнутри закрыт гидроизоляционной мембраной. Она крепится обычно к стропильным ногам, так что уже отчетливо будет видно, где располагаются элементы стропильной системы, и проем между ними. Он и нужен для установки окна в крышу.

Очень важно правильно подрезать гидроизоляционный материал, сделав в нем проем. Во-первых, между стропильными ногами и рамой мансардного окна оставляется зазор, о котором говорилось выше

Оставляется еще участок по всему периметру оконного проема шириною 20 см. Эти полосы гидроизоляции с каждой стороны впоследствии закроют стык изнутри.

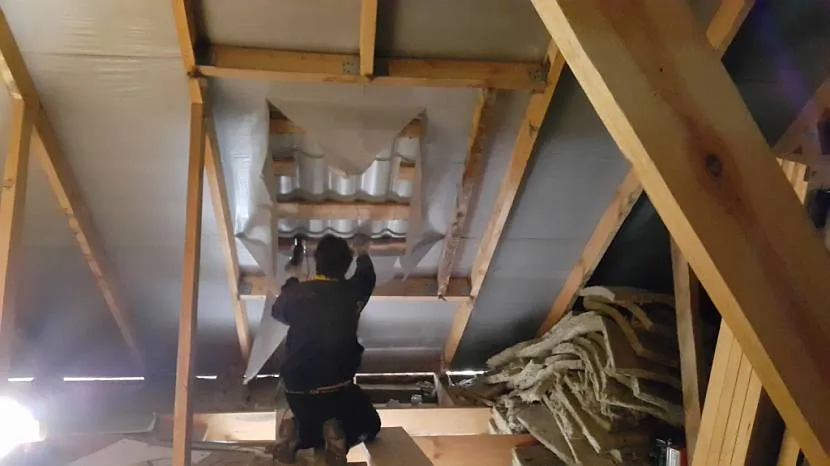

Вскрытие участка под мансардное окно изнутри чердачного помещения Источник dog.gadites.ru.net

Ножом врезается прямоугольный участок гидроизоляционной мембраны. Ту же вырезается и теплоизоляционный слой, плюс пароизоляционная пленка, которая располагается между утеплителем и кровельным покрытием.

Следующий этап – вырез проема в кровельном материале. Так как это металлочерепица, то не стоит ее резать отрезным диском, установленным на болгарку. Потому что высокая скорость инструмента при соприкосновении с металлом начинает резку при высокой температуре. А это выгорание защитных слоев, которыми кровельный материал обработан. То есть место реза становится открытым влаге, которая тут же начинает негативно влиять на металл. Последний начинает коррозировать, снижая срок эксплуатации кровельного покрытия.

Поэтому металлические материалы для покрытия крыш режут ножницами по металлу: ручными, механическими или гидравлическими. Но вся сложность заключается в том, что металлочерепица уже установлена, подобраться к краю каждого элемента сложно. Поэтому придется сделать небольшой надрез отрезным диском, буквально длиною 10 см. Этого хватит, чтобы вставить в прорезь лезвие ножниц. И уже после этого надо по периметру проема провести резку металлической крыши. Место реза диском впоследствии рекомендуется обработать краской.

Резать металлочерепицу болгаркой нельзя Источник sense-life.com

Небольшой нюанс, который касается обрешетки. Наверняка, один из ее элементов попадет в площадь проема. Его придется подрезать также, но с одним условием: чтобы концы доски или рейки обрешетки выступали за пределы стропильных ног внутрь на 20 см.

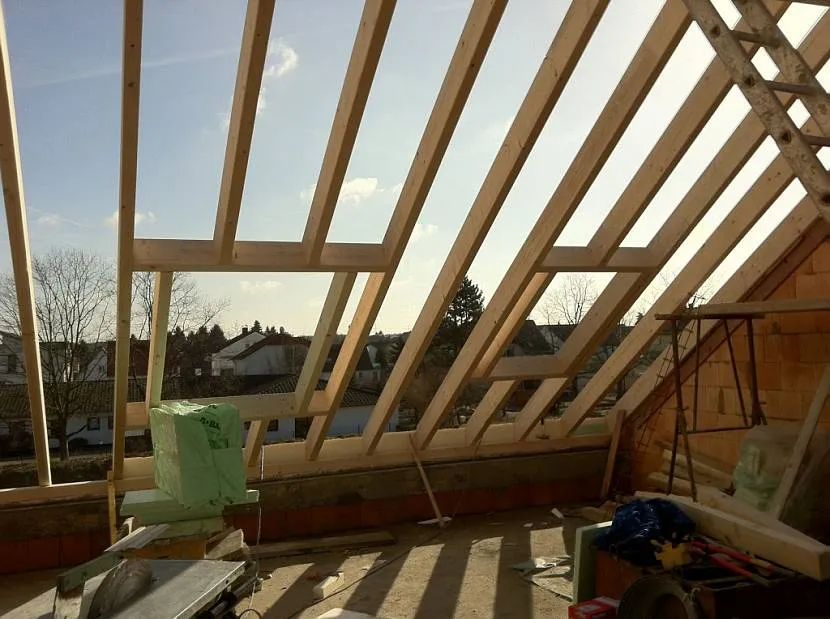

Крепление монтажного бруса

Установка окон в крышу начинается с формирования проема под раму. Для этого необходимо создать периметр. Два стропила уже есть, остается лишь установить ограничительный элемент, он же монтажный брус, сверху и снизу. Для этого используют пиломатериал, из которого изготовлены стропильные ноги. Их монтируют поперек стропил, выставляя строго по горизонтали. Расстояние между монтажными брусами – это высота мансардного окна.

Как только два бруса будут установлены, к ним крепят с помощью металлических скоб и степлера пароизоляцию и гидроизоляцию. Утеплитель должен плотно прилегать к внешним торцам установленных элементов. Именно поэтому все слои теплоизоляционного пирога подрезаются с запасом.

Две поперечины между стропилами – это монтажные брусы Источник blues-dev.ru

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

• маркизет или рольставни для наружного затемнения;
• оклад для защиты от негативных атмосферных воздействий;
• само окно – замкнутая герметичная система;
• гидроизоляционный уплотнитель;
• внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Виды и характеристики

При выборе мансардного окна обращают внимание на тип конструкции, способ распахивания створок и материал изготовления рамы

Разнообразие по типам конструкции

В зависимости от размещения на кровле и дизайнерской задумки различают следующие виды:

• наклонные системы;
• «кукушки»;
• балконные;
• световой тоннель;
• надставки.

Наклонные. Стандартные системы, монтируемые на скатах кровли. Такие окна обеспечивают отличную освещенность, они просты в монтаже и практичны в использовании. Разновидность этого типа – наклонные системы с нижней вставкой. Верх конструкции открывается, а нижний профиль – глухой. При этом одна часть может размещаться под наклоном, а вторая – вертикально.

«Кукушки» или «скворечники». Окна вертикального типа устанавливают в выносных конструкциях, на скатах или во фронтонах. «Кукушки» оригинально смотрятся, но имеют некоторые минусы: плохая освещенность, трудоемкость монтажа, затрудненный сход снега.

Балконные. Комбинация наклонного и вертикального остекления. Нижняя часть окна на мансарде выполняет роль балконного парапета.

Световой тоннель. Оригинальное решение для маленьких мансард, если сверху еще размещен чердак. Светоотражающий тоннель проводит свет – на выходах установлены плафоны.

Надставки. Компактные вставки разной формы: полукруглое, круглое, треугольное окно. Как правило, их применяют в качестве дополнения и декора мансардного помещения.

Виды по способу открывания

По механизму открывания различают следующие типы окон:

1. Центральная ось. Механизм открывания расположен посередине створки, что дает возможность разворачивать окно в обе стороны. Наиболее популярная модель, практичная в эксплуатации. Разновидность системы – вариант с приподнятой осью.
2. Комбинированный механизм. В конструкции совмещены центральная и верхняя оси открывания. Первая обеспечивает двухстороннее распахивание, а за счет второго можно выставлять окно на режим проветривания (максимальный угол открытия – 45°).
3. Боковая ось. Простой вариант – мансардный люк распахивается только в одну сторону.
4. Дистанционное управление. Полуавтоматическая система, контролируемая пультом. Незаменима при высоком расположении окна.

Дорогостоящие модели оснащают датчиками дождя, дыма. При попадании на внешнее стекло капель воды окно автоматически закрывается. Такой же эффект возникает при задымленности помещения – створка распахивается для проветривания.

Классификация по материалам

Рамы мансардных окон изготовляют из ПВХ, алюминия или дерева. Для «сухих» помещений подходят любые варианты, а при обустройстве ванной комнаты лучше отказаться от древесины. Универсальный тип – металлопластиковые профили.

Особенности разных видов:

1. Деревянные: экологичность, привлекательность, создание оптимального микроклимата. Минус – восприимчивы к влаге, требуют обработки антисептическими составами.
2. Пластиковые: практичность, доступность, стойкость к погодным условиям. Минус – абсолютная герметичность блокирует естественную вентиляцию.
3. Металлические: высокие прочностные характеристики. Минус – дороговизна.

Выбор типа окна и места установки

Параметры проема подбирают с учетом квадратуры мансардного помещения и промежутка между стропилами. Желательно, чтобы окно располагалось между стропилами.

Согласно принятым правилам, размеры такого окна должны составлять минимум 10% площади помещения. Его ширину нужно делать на 4 –6 сантиметров меньше промежутка между стропилами. Когда он чересчур маленький, например, 60 сантиметров, можно смонтировать рядом два окна, расположив их в соседних секциях.

На высоту установки влияет угол наклона ската и место нахождения ручки на окне. На крутых крышах оконный проем желательно разместить внизу, а на пологих – вверху. Для окна в данном случае оптимальное расстояние от пола составляет примерно 80 –130 сантиметров. Когда ручка будет вверху, оконную конструкцию монтируют на высоте 100 – 110, а если внизу — 120 –130 сантиметров.

Кроме этого, на высоту окна оказывает влияние тип покрытия кровли. К примеру, когда планируется монтаж керамической черепицы, нужно помнить, что резать ее нельзя. Окно в данном случае должно располагаться над черепицей. Если изделия листовые, в них можно в нужном месте вырезать отверстия. Кстати, чтобы окно не запотевало, не подвергалось обледенению, на нем не собирался конденсат, под ним располагают отопительный прибор.

Порядок монтажа

1. Если крыша уже готова, в ней нужно вырезать проем для оконной коробки. Проем делают по срезу стропил: между краем и коробкой оставляют такой же зазор, как между коробкой и стропилом. Так обрезают все материалы за исключением гидроизолирующего слоя: нужно оставить лишние 20-25 сантиметров пленки для нахлеста.

2. Если потолок изнутри обшит гипсокартоном или вагонкой, определить местоположение проема будет сложно. Рекомендуется иметь на руках схему размещения стропил, иначе придется демонтировать часть панелей. Перед тем как вырезать в гипсокартоне по контуру весь проем, следует сделать несколько сквозных отверстий, чтобы снять напряжение кровельного пирога.

3. Сверху и снизу проема прибивают к стропильным ногам поперечные бруски. Их монтаж обязателен, если для установки окна потребовалось удалить участок стропила. Если нет – бруски все равно рекомендуется прибить: так окно будет держаться крепче.

4. Поверх готового проема под небольшим уклоном ставят дренажную трубку/желоб для отвода конденсата, крепят к обрешетке. Длина желоба равна ширине проема. Уклон необходим для того, чтобы вода не застаивалась, а самопроизвольно стекала в вентзазор кровли.

5. Извлекают из окна створку. Если окно глухое, вынимают стеклопакет.

6. Крепят коробку к стропилам и поперечным брускам кронштейнами-уголками. Одна полка привинчивается саморезами к деревянному элементу, вторая – к оконной раме. Нижний край крепят плотно, на верхнем шурупы до конца не затягивают.

7. Регулируют конструкцию по уровню. Серьезные перекосы выправляют пластиковыми уголками. Рекомендуется вернуть на место створку, чтобы убедиться в корректном прилегании. После регулировки створку опять снимают и затягивают крепеж.

8. Укладывают вокруг окна гидроизоляцию и утеплитель. Края гидроизолирующего фартука заводят с одной стороны под гидроизолирующий слой самой кровли, с другой – под желоб для конденсата. Края гидроизоляции крыши фиксируют к раме. Крепление – оцинкованными гвоздями.

9. Закрывают монтажные швы планками оклада из комплекта окна. Сначала ставят нижнюю деталь, потом остальные. Все планки нужно завести под эластичный уплотнитель.

10. Изнутри щели по периметру рамы заделывают теплоизолирующим или уплотнительным материалом, укладывают пароизоляцию и обрабатывают откосы. Нижний откос должен быть горизонтальным, верхний – вертикальным.

11. Возвращают на место створку.

Можно немного изменить последовательность монтажа: сначала обшить проем теплоизоляционным материалом, а потом установить раму. Полосы утеплителя крепят к стропилам и брускам степлером.

Установка мансардных окон на мягкую кровлю – дело энергоемкое и требующее высокой точности.

Некачественный монтаж наклонного окна на крыше приведет к тому, что мансарду будет постоянно заливать дождем, под кровельным покрытием начнет скапливаться конденсат, дождевая и снеговая влага. Все это ускорит износ крыши и всего дома.
