Технология монтажа пластиковых окон по гост

Установка окна. Схема работы

1. Готовим окно.

снимается защитная пленка окна с внешней стороны изделия. Под воздействием солнечных лучей и атмосферных осадков защитная пленка может въесться в профиль. Поэтому пленку необходимо снять с внешней стороны в самом начале монтажных работ.

рама оклеивается внешней пароизоляцией − ПСУЛ (по наружной поверхности рамы). ПСУЛ − паропроницаемая лента не допустит выхода монтажной пены при обработке зазоров наружу, защитив не только внешний вид конструкции, но и монтажную пену от воздействия окружающей среды − осадков, ультрафиолета и ветра, разрушающих пену.Степень сжатия ленты должна составлять не менее 25% от ее полного расширения.

крепятся анкерные пластины к оконному блоку (оконной раме).

2. Установка окна. (2фото выравнивание,закрепление окна)

устанавливается рама в проем (крепится с 4-х сторон рамы с шагом в 70 см, при этом отступ от угла оконной рамы до первого крепежа должен составлять не более 15 см);

выравнивается (с помощью уровня или отвеса окна выставляются с соблюдением необходимых монтажных зазоров в пределах допустимых отклонений — до 1,5 мм на метр, но не более 3 мм на всю длину изделия. Разность диагоналей окна не должна превышать 8 мм.);

фиксируется и закрепляется.

3. На внешнюю сторону оконного проема крепится диффузная лента под отлив.Диффузионная лента — гидроизоляционная паропроницаемая лента из синтетического нетканого материала мембранного типа. Лента имеет две клеевые полосы с одной стороны. Одна полоса предназначена для крепления ленты к светопрозрачной конструкции, другая — для крепления ленты к откосу стены. Применение гидроизоляционных лент обеспечивает надежную защиту монтажной пены от увлажнения с уличной стороны и обеспечивает вывод влаги из пены наружу.

4. Регулируется фурнитура5. Запениваются зазоры. (3фото запенивают зазоры и запенили, вид закрепленного окна)

Заполнение монтажного зазора монтажной пеной следует выполнять при полностью собранном и окончательно закрепленном оконном блоке, при этом следует контролировать полноту и степень заполнения монтажного зазора (монтажную пену наносят по всему периметру оконной рамы, с учетом, что данный монтажный материал увеличивает свой объём до 3 раз).

6. Наклеиваются пароизоляционные ленты.
Внутри помещения шов обрабатывают специальной лентой, которая обладает пароизоляционными свойствами (из алюминиевой фольги). Ширина: ширина монтажного зазора плюс 30 мм или больше..

7. Крепится отлив.
Отлив предназначен для защиты нижней части оконного проема и монтажного шва от воздействия дождя, снега, наледи.
При установке отлива следует соблюдать одно обязательное условие: поскольку на наружной стороне оконной коробки находятся специальные водоотводные отверстия, которые нельзя перекрывать, необходимо проследить за тем, чтобы нижняя кромка оконной коробки не была заглублена относительно наружного края оконного проема. При таком расположении коробки отлив прочно войдет под окно с наружной стороны. Отлив устанавливают под окно чтобы избежать просачивания воды на соединительном шве отлива и оконной рамы.

По окончании монтажа окон с рам и створок должна быть снята защитная плёнка. Под воздействием солнечных лучей и атмосферных осадков защитная пленка может въесться в профиль.

Гарантия на монтажный шов по ГОСТ Р 52749-2007 составляет не менее 5 лет. (фото гост)

Любые отклонения от требований ГОСТ дают серьезную экономию, но приводят к потере качества для Заказчика.

Самая распространенная «экономия» – это обычная пропенка шва без паро- и гидроизоляции шва. Такой монтаж дешевле в 2 раза!
Монтаж пластиковых окон — ответственный процесс, от которого значительно зависит то, насколько беспроблемной будет их эксплуатация. Безусловно, эта операция должна выполняться опытными профессионалами, только в этом случае можно гарантировать, что окна будут в полной мере соответствовать всем техническим характеристикам.

Установка окон ПВХ по ГОСТу

В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.

Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.

Устанавливаем окна

Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.

Работы выполняются следующим образом:

Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва

Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
Заполняем шов монтажной пеной.
Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.

Пользуемся следующими правилами при установке пластикового окна:

Наносим метки на те места рамы, где впоследствии будет происходить крепление.
К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.

На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.

Установка подоконника

Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:

Установка подоконника

На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.

Установка отлива

Установка отлива на окнах

Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.

Требования ГОСТ к установке окон

Всем известно, что если вы хотите, чтобы ПВХ-окна прослужили как можно дольше, их следует правильно установить. Это можно доверить специалистам, а можно произвести монтаж ПВХ-профилей своими руками, соблюдая все правила и требования. Например, необходимо учитывать особенности стены в проеме окна, габаритные характеристики ПВХ-профилей и другие факторы.

При монтаже ПВХ-окон своими руками по ГОСТу следует учитывать следующие рекомендации и правила:

систему следует устанавливать строго ровно. Если есть отклонения по горизонтали, вертикали или фронтальные зазоры, они должны составлять максимум 3 мм на профиль и 1,5 мм на погонный метр рамы соответственно;
шов для монтажа должен согласно ГОСТу состоять из трех слоев. Чтобы был нормальный уровень гидро- и пароизоляции, ширина шва должна колебаться в пределах порядка 15 см от угла, если он будет больше, то крепление может не быть достаточно прочным, а если меньше – тогда окно вследствие теплового расширения может деформироваться;
чтобы закрепить окно в проеме, его следует поставить на опорные колодки и зафиксировать по бокам распорными крепежами. Потом раму фиксируют анкерными дюбелями и пластинами. Учтите, что крепления должны находиться в 700 мм друг от друга, это сделает установку окон максимально успешной.

Окна в жилых зданиях

Часто параметры оконных блоков в одном панельном доме имеют различия в 10–15 см. В таких случаях при снятии замеров не обойтись без помощи профессиональных мастеров. Тем не менее при проектировании изделий всегда полагаются на существующие стандарты для типовых зданий. Если вас интересует корректная установка окон по госту, как правильно сделать, видеомонтажа можно найти на нашем сайте и избежать серьезных ошибок.

Крепление стеклопакета

Так, высота стандартного окна с двумя створками должна составлять 1300, а ширина – 1400. Для трехстворчатых конструкций ширина, как правило, равна от 2050 до 2070, а высота – 1400.

В пятиэтажных жилых домах старой застройки на размер стеклопакетов влияет ширина подоконников. Если они широкие, параметры двустворчатых окон составляют 1450×1500, а трехстворчатых –2040×1500. Для узких подоконников устанавливают окна размерами 1300×1350 и 2040×1350 соответственно. Таким образом, зная тип жилой постройки, легче определить параметры конструкции.

Если вы решили установить окна пвх, ГОСТ 30970 2002 стандартные размеры для них предусматривает различные – в зависимости от величины проема. Поэтому нужно аккуратно проводить замеры. Лучше обратиться за помощью к специалисту.

Установка пластиковых окон по госту 30971 2002 года предполагает использование трехслойного монтажного шва. Чтобы обеспечить надежную гидроизоляцию, ширина шва должна составлять от 15 до 18 см от угла. Если этот параметр увеличить, то крепление будет не таким прочным, а при недостаточной ширине шва окно может деформироваться под воздействием высоких температур.

Мифы о нежелательности зимней установки окон

Стойкое предубеждение о нежелательности выполнять монтаж окон зимой возникло не на ровном месте. Его появлению предшествовало появление различных мифов, которые казались потребителям вполне правдоподобными. На самом деле все это – заблуждения, спровоцированные недостаточной информированностью покупателей и не имеющие ничего общего с реальностью:

Миф 1: Помещение охладится

Это правда, но она однозначно преподнесена в невыгодном свете. Если шире взглянуть эту проблему, то ничего страшного в снижении температуры нет, поскольку оно не критичное. Комнаты после установки окон, которая вместе с процедурой демонтажа длится в среднем час-полтора, не успевают критически остыть и очень быстро прогреваются до прежнего состояния. Ведь проем остается полностью открытым в среднем не более получаса. На восстановление комфортабельной температуры в помещении не потребуется много энергоносителей, а с учетом значительной экономии на оплате окон покупатель всегда остается с итоговой прибылью.

Миф 2: Холод негативно влияет на материалы

Если раньше такое утверждение имело смысл, поскольку не было морозостойкой пены, то сегодня проблема полностью решена. В распоряжении бригад установщиков есть несколько видов монтажной пены, с которой можно работать до -15°C , а с некоторыми марками и при более низких температурах. Есть еще один элемент оконной конструкции, который накладывает некоторые ограничения на зимний монтаж окон – ПВХ-профили. При температурах ниже -20 °C поливинилхлорид становится хрупким, и с ним нежелательно выполнять какие-либо действия. Особенно это актуально для моделей эконом-класса. Более дорогие профильные системы ведут себя значительно лучше на сильном морозе. Однако в любом случае, если сопоставить эти частичные ограничения со свойствами новой монтажной пены, можно сделать однозначный вывод – до -15°C холод не оказывает негативного воздействия на материалы, и можно смело выполнять установку окон.

Миф 3: Рабочие мерзнут и спешат

Это неправда, если быть объективными, то монтажники значительно больше торопятся летом, когда день расписан буквально по минутам из-за большого наплыва заказов, и нужно многое успеть сделать. Зимой они могут работать спокойно и никуда не спешить. Это можно считать дополнительным бонусом к сниженной цене. Замерзнуть до критического состояния монтажники попросту не успевают и не имеют возможности, так как они хорошо экипированы и все время находятся в движении. Поскольку монтаж осуществляется изнутри помещений, которые не успели остыть, то установщики обычно работают при плюсовой температуре и не испытывают дискомфорта.

При определении времени, когда лучше всего поставить пластиковые окна, преимущества зимнего монтажа должны перевешивать все недостатки. В противном случае мероприятие утрачивает смыл, и вряд ли получится сэкономить время и деньги. Если объект, где запланирована установка, еще долгое время не будет отапливаться и эксплуатироваться по назначению, лучше ее отложить. Ведь преждевременный монтаж в долгостроях часто приводил к тому, что приходится заказывать новые окна, поскольку ранее установленные конструкции пришли в негодность. То есть попытка сэкономить оборачивается в итоге серьезными убытками. Также нужно принять к сведению рекомендацию, касающуюся последовательности выполнения монтажа и ремонта во внутренних помещениях. При учете всех упомянутых в статье нюансов нет никаких серьезных препятствий для проведения установки в зимнее время.

Алгоритм установки пластикового окна

Подготавливается отверстие в оконном блоке. Далее можно выбирать из двух вариантов фиксации: в первом в готовые отверстия вставляются анкерные дюбеля, после чего блок вставляется в проем. Второй способ состоит в том, чтобы зафиксировать на оконном блоке анкерные пластины. Крепление к проему в данном случае осуществляется с помощью шурупов.
Далее на подоконнике выкладываются бруски (чопики), цель которых в фиксации оконного блока и облегчения дальнейших мероприятий по изоляции монтажного шва. Прикрепив к блоку окна донный профиль, нужно установить конструкцию в проем и проследить за тем, чтобы она встала ровно. Зафиксировать блок помогут заранее подготовленные клинья. Таким образом можно предохранить изделие от деформации. Не следует устанавливать стеклопакет непосредственно на бетон. Перед этим на поверхность следует выложить обеззараженные колодки из дерева.

а — оконный блок с вертикальным импостом; б — оконный блок с безимпостным (штульповым) притвором; А — расстояние между крепежными деталями

Рисунок 3 — Примеры расположения опорных (несущих) колодок и крепежных деталей

После того, как блок установлен, следует прикрепить его к стене при помощи дюбелей. Если был применен второй способ крепления окна, необходимо зафиксировать анкерные пластины на оконном блоке и прикрепить их к стене с помощью подходящих крепежных элементов (дюбеля или шурупы).
Затем можно приступать к установке створок. То, насколько плотно они будут прилегать, зависит от предпочтения владельца помещения. Следует учитывать, что в зимнее время года створки следует зафиксировать более плотно, а летом, соответственно, наоборот – ослабить.
Далее необходимо ликвидировать подложку, на которую был временно установлен стеклопакет. Фиксация стеклопакетов производится с помощью специальных крепежей (штапики) и киянки. Делать это следует максимально аккуратно и точно, чтобы не деформировать окно.
Завершив с предыдущими мероприятиями, необходимо воспользоваться монтажной пеной и аккуратно ликвидировать пустоты между стеновым проемом и оконным блоком. Помимо фиксации, пена также обеспечивает удержание тепла в помещении и не пропускает шум с улицы.
Поверх затвердевшей монтажной пены наносится изоляционный диффузный материал, уже использовавшийся ранее.

Организационные работы

Положительным качеством монтажа окон из пластика самостоятельно, является в том, что монтаж окон своими руками вы произведёте более тщательно, чем множество специализированных работников. Всё — таки, если вы не обладаете навыками монтажа подобных окон и никогда не видели, как это делают, то лучше всего воспользуйтесь услугами специализированных рабочих.

В какое время лучше всего осуществлять монтаж пластиковых окон?

Осуществлять смену окон лучше всего с мая по сентябрь, а также установку окон лучше всего делать в сухую погоду.

Монтаж пластиковых окон можно осуществлять и в зимнее время, но в том случае, если на улице температура воздуха не меньше минус пяти градусов. Иначе требуется установить специальный тепловой экран.

Также не рекомендовано осуществлять монтаж окон и сильную жару. Очень важным моментом при смене окон считается не только их установка, но и точные замеры, и точный выбор.

Замер окон

Прежде, чем приобрести новое пластиковое окно, нужно сделать измерения оконного проёма и по полученным данным купите готовое окно или сделайте заказ на изготовление окна. Когда вы заказываете окно по своим размерам, то оно соответственно идеально впишется в проем вашего окна.

Готовые же окна изготавливают по стандартным размерам и поэтому в проём вашего окна оно может и не встать как надо.

Порядок замера

Итак, замер окна нужно делать так:

Сначала делают замер оконного проёма внутри по ширине, от стены. Если на окне есть откосы, то их убирают, чтобы сделать точный замер.
После этого делают измерения высоты проёма, при этом нужно учитывать тип подоконника. В том случае, если дом является панельным, то обычно подоконник является, частью плиты и поэтому пластиковое окно будет устанавливаться именно на него. Но если подоконник съёмный, то замеры делают от начала плиты.
Затем по мере возможности делают измерения глубины оконного проёма и для этого убирают часть штукатурки или убирают планки с боков окна.
Измерения с наружной стороны делают следующим образом, вначале делают замеры ширины и высоты проёма, потом убирают немного штукатурки, затем начинают измерять глубину проёма между окном или стеной.

Если возможно перед замерами снимите отлив и посмотрите есть ли окантовка снизу или поверхность прямая.

Окно не должно вплотную вставляться в проём, между окном и проемом должен быть небольшой зазор, так как ему нужно расширяться или сужаться, это будет зависеть от температурных изменений.

Требования к зазорам

Минимальные размеры зазоров должны быть такими:

Окно до 1м 20 см отступ должен быть в 15 мм;
Окно до 2 м 20 см отступ составляет 20 мм;
Окно до 3 м отступ составляет 25мм.

Когда будете заменять окно, необходимо учесть что окно, должно входить в проём для окна, только на некоторое количество сантиметров. Это нужно, чтобы стеклопакет не был в стене и для того чтобы сделать откосы.

Сделаны все замеры, учтены все нюансы и в итоге получен необходимый размер оконного профиля. Теперь вы можете идти в фирму и заказывать окно или брать готовое подходящее вашим параметрам.

Демонтаж старого окна и подготовка проёма

После того как вы уже купили окно и погода позволяет его установку, то можно делать его монтаж. Необходимо учитывать, что все работы будут довольно пыльными, поэтому все вещи лучше убрать или накрыть плёнкой.

После того как вы сделали все подготовительные работы начинайте демонтаж старого окна, а для того чтобы убрать старое окно, используйте зубило, монтировку и молоток.

Вначале снимают форточку или створку, которая меньшего размера.
Затем ножовкой или электрическим лобзиком необходимо сделать распил перегородки между створками и вытащить её из рамы.
Далее мы распиливаем часть рамы пополам, лучше всего распил делать снизу и затем её убираем.
Когда работы по демонтажу рамы совершены, убираем все неровности при помощи зубила, молотка или перфоратора и проделываем канавки по бокам, это нужно чтобы подоконник заходил чуть в стену.

До установки пластикового окна, необходимо хорошо убрать оконный проём от грязи и немного увлажнить его.

Затем можно приступить к подготовке окна к установке.

Крепление по ГОСТ

Также ГОСТ предусматривает четко указанные расстояния, на которых должны располагаться крепежи и другие конструктивные элементы. Все эти параметры разработаны, исходя из того, что в зависимости от условий и температуры окна могут слегка деформироваться.

Минимальные расстояния между крепёжными элементами не должны превышать:

для коробок профилей ПВХ белого цвета: 700 мм;
для коробок из цветных профилей ПВХ: 600 мм;
расстояния от внутреннего угла оконного блока: 150 — 250 мм;
импостного соединения до крепёжного элемента: 120 — 180 мм

Эти размеры всегда можно проверить с помощью лазерной линейки.

Рекомендуемые минимальные заглубления (глубина ввинчивания) и посадки дюбелей

Наименование стенового материала	Минимальное заглубление, мм
Бетон	40
Кирпич полнотелый	40
Кирпич щелевидный	60
Блоки из пористого природного камня	50
Легкие бетоны	60

Крепление на гибкие анкерные пластинынаиболее эффективно сопротивляется нагрузкам, направленным перпендикулярно плоскости оконного блока, таким как ветровые нагрузки, а также эксплуатационные нагрузки, возникающие при открывании створок светопрозрачной конструкции.

Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм. Одно из условий применения монтажных пластин — это дальнейшая отделка откосов оконного проема оштукатуриванием или облицовкой «сухим» способом.

Обратите внимание на то, что анкерная пластина крепится к стене, а не к штукатурному откосу и должна находиться под уплотнительными лентами, которые используются при монтаже!!!

Особенность анкерных пластин заключается в том, то их применение делает невозможной установку наличников, закрывающих монтажный шов без дополнительных мероприятий по заглублению пластин в откос и последующей заделки углублений штукатурным раствором, шпатлевкой.

Пластиковые окна из цветного ПВХ лучше крепить только на анкерные пластины, т.к. коэффициент линейного расширения цветного пластика в 1,5-2 раза выше, чем у белого, и соответственно температурные деформации больше.

Установка, крепление и сверление пластиковых окон

Выбор места установки оконного блока по глубине стенового проема определяют согласно проектному решению.

Оконные блоки устанавливают в проем. Положение окна в проеме регулируют и временно фиксируют установочными клиньями, которые размещают в распор между стеной и коробкой окна в местах угловых соединений коробки и импостов.

Оконные блоки устанавливают по уровню. Отклонение от вертикали и горизонтали сторон коробок в смонтированных окнах не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту коробки. Кроме того, при регулировке положения окна необходимо выдержать размер технологических зазоров между коробкой и проемом стены.

После выравнивания и временной фиксации клиньями, коробку оконного блока крепят к стеновому проему с помощью крепежных элементов (см. рисунок).

Для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в технологической документации. Рекомендуемая длина колодки — 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Деревянные клинья, применяемые для временной фиксации окон в процессе монтажа, после установки опорных колодок и перед заделкой монтажных швов необходимо удалить.

При установке оконных блоков допускается использовать универсальные опорные колодки, конструкция которых позволяет их использовать, как для регулировки положения и временной фиксации окна, так и в качестве постоянных несущих колодок.

При многослойных конструкциях стен, когда оконный блок устанавливают в зону утеплителя, нагрузки должны передаваться на несущую часть стены.

ГОСТ 30971-2012 рекомендует выполнять крепление коробки пластикового окна к стене одним из следующих способов:

Схема крепления коробки пластикового окна к стене

В качестве крепежных элементов для монтажа изделий следует применять:

гибкие анкерные пластины в комплекте с шурупами и дюбелями;
распорные рамные дюбели (для стен из кирпича, бетона и каменных материалов) или монтажные шурупы (для деревянных стен);
специальные монтажные системы (например, с регулируемыми монтажными опорами).

Выбор крепежных элементов (в т.ч. размеров анкерных пластин) и их глубину заделки в стене производят в зависимости от конструкции стены и устанавливают в технологической документации на основании расчета несущей способности крепежа.

Не допускается использование для крепления изделий герметиков, клеев, пеноутеплителей, а также строительных гвоздей.

Расстояние между точками закрепления окна по контуру проема устанавливают на основании технических требований производителя профильной системы.

Расстояние от внутреннего угла коробки до крепежного элемента не должно превышать 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

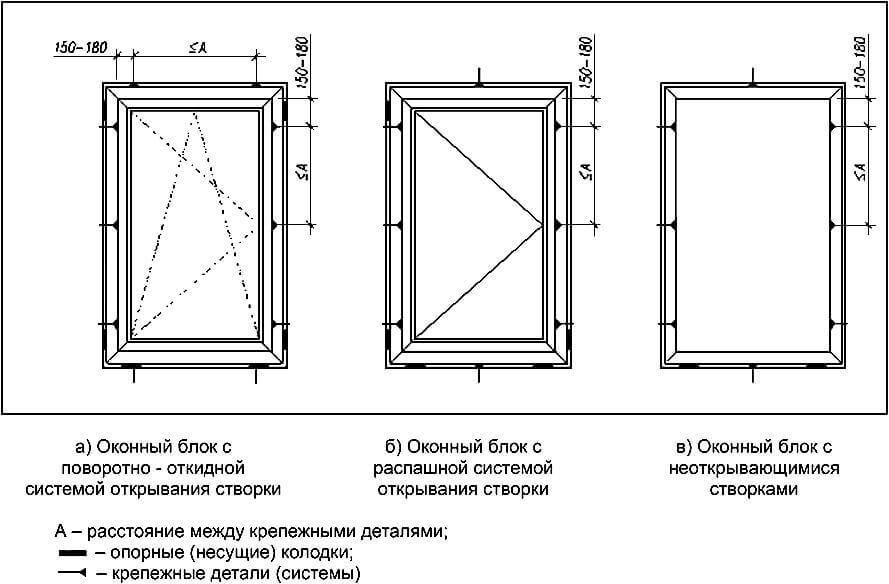

Пример расположения точек крепления коробки и опорных (несущих) колодок при монтаже оконного блока приведен на рисунках.

Схема расположения фиксирующих колодок, а также мест крепления и сверления пластикового окна. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.Схема расположения фиксирующих колодок, а также мест крепления и сверления одностворчатых пластиковых окон. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.

Ширина профиля — это наибольший размер между лицевыми наружной и внутренней поверхностями профиля.

Боковые фиксирующие колодки не должны оказывать избыточного давления на оконный блок. Колодки устанавливают только в тех местах, которые указаны на схеме. Учитывайте то, что оконный блок изменяет размеры при колебаниях температуры. При установке колодки фиксируют в требуемом положении герметиком.

При креплении распорными дюбелями следует контролировать усилие затяжки винта так, чтобы не нарушить прямолинейность профиля коробки окна. Рекомендуется после затяжки винта вывернуть его на несколько оборотов так, чтобы между головкой винта и профилем оконного блока образовался зазор 3 — 5 мм. Этот зазор позволит компенсировать температурные изменения размеров оконной коробки.

Установка пластиковых окон самостоятельно своими руками

ГОСТ предписывает, чтобы монтаж пластиковых окон выполнялся специализированными строительными фирмами.

Можно конечно установить окна самостоятельно, своими руками. Если все сделать правильно, то получится сэкономить на оплате монтажных работ значительную сумму. Но у такого решения есть подводные камни, о которых надо знать, прежде чем решиться на самостоятельный монтаж окон.

Во — первых, не имея опыта, велик риск того, что монтаж окон будет выполнен с ошибками. Гарантии строительной фирмы на установку окон уже не будет. Да и гарантию изготовителя на само окно, скорее всего, тоже потеряете.

Во — вторых, ГОСТ многие вопросы монтажа оставляет на усмотрение производителя окон, а также допускает разные варианты исполнения. Например, выбор способа крепления оконного блока к стене и расстояний между точками крепления, размера крепежных элементов и глубины их заделки в стену. Стандарт устанавливает, что эти параметры производитель окон обязан выбрать путем проведения расчетов и натурных испытаний. Результаты выбора указанных параметров будут зависеть от размеров и веса окна, количества створок, прочности используемого металлопрофиля, свойств стены, величины ветрового напора, способа отделки откосов.

Похожая ситуация и с выбором материалов для герметизации монтажного шва. Стандарт определяет требования к материалам разных слоев монтажного шва, но не сообщает конкретных названий материалов, которые необходимо купить.

О выборе способа крепления и параметрах крепежа, и о выборе материалов для заделки швов придется советоваться с продавцами на строительном рынке или соседом. Но это уже будет установка окон не по ГОСТу, а по рекомендациям дяди Васи.

К самостоятельной установке окон своими руками советую приступить, если выполнено следующее требование ГОСТ:

По требованию потребителя (заказчика) изготовитель (поставщик) изделий должен предоставлять ему типовую инструкцию по монтажу оконных и балконных дверных блоков из ПВХ профилей, утвержденную руководителем предприятия-изготовителя и содержащую:

чертежи (схемы) типовых монтажных узлов примыкания;
перечень применяемых материалов (с учетом их совместимости и температурных режимов применения);
последовательность технологических операций по монтажу оконных блоков.
