Стропильная система мансардной крыши: схема, конструкция и особенности монтажа

Проектирование полумансардной крыши

Чтобы правильно создать каркас крыши для полумансарды, лучше начать с разработки проекта. На этом этапе определяются с углом наклона кровли и высотой. Для того чтобы сохранить эстетически правильные пропорции здания, нужно делать кровлю не слишком высокой. По количеству скатов полумансардные кровли делают одно- или двухскатными. Необходимо рассчитать нагрузки, которые будут воздействовать на крышу. Это позволит обеспечить комфортную эксплуатацию и исключит образование повреждений.

Чтобы предотвратить передачу распорной нагрузки на стены полумансарды, систему стропил для неё делают безраспорной. Применяют её при монтаже на стены из блочных материалов.

В разработанном проекте должна содержаться схема стропильной системы. На ней располагаются конструктивные элементы и обозначают способы их крепления. Стропила не должны передавать распор на стены, поэтому каркас имеет наслонные стропила. А крепление стропильных ног осуществляется интересным методом, обеспечивая определённую степень свободы.

При организации наслонных стропил, укладывается мауэрлат и монтируется коньковый прогон, опираемый на фронтоны. Можно использовать вертикальные стойки.

Монтаж стропил для полумансардной крыши можно осуществить тремя способами.

Способ первый

Нижнюю часть стропила подшивают с помощью опорного бруска. Можно также сделать врубку зубом, опирая на мауэрлат. Верхнюю же её часть делают с горизонтальным запилом со скосом, глубиной, определяемой по формуле: a=025h, где h — параметр высоты сечения стропильной ноги.

Площадка, предназначенная для упора в длину, не должна превышать параметра h. Распорную нагрузку, образующуюся при работе стропильной ноги на изгиб, можно избежать с помощью скоса подрезки. Не имеющий скоса запил опирается на прогон боковой щекой. При этом параметр длины скошенного запила должен быть не менее двух a.

Первый способ монтажа

В случае, если верхняя подрезка стропила не представляется возможной, необходимо произвести его подшивку с помощью обрезка доски с сечением, аналогичным сечению стропила. Следующий этап — закрепление с двух сторон с помощью прибоин из дерева или монтажных пластин из металла. Эту подшивку или запил выполняют горизонтально. Далее верхние концы стропильных ног свободно укладывают на коньковый брус. Если крыша двухскатная, то крепление к прогону осуществляют, используя принцип скользящей опоры. Скреплять стропила между собой в этом случае не нужно. Этот вариант крыши, имеющей два ската, можно представить как комплекс, состоящий из двух односкатных конструкций, которые примыкают друг к другу.

Способ второй

При устройстве крыши, имеющей два ската, чаще всего используют этот способ. Он подразумевает выполнение нижней части стропила на ползуне. Верх стропильной ноги при этом закрепляют с помощью болтов или гвоздей. Стропильные ноги упирают в прогон или между собой. Связывание их проводят деревянными прибоинами или зубчатыми металлическими пластинами.

Второй способ монтажа

Важно правильно закрепить нижнюю часть стропильной ноги к мауэрлату. Чтобы обеспечить их проектное положение, при креплении по обе стороны боковых поверхностей вбивают под углом гвозди

Можно использовать вариант, где сверху вбивается один длинный гвоздь или устанавливается гибкая пластина из стали. Можно заменить их на уголки из стали, но для этого варианта необходимо зафиксировать стропильную ногу уголками с обеих сторон. Гвозди при этом не вбивают. Чтобы обеспечить защиту от ветрового опрокидывания крыши, используют дополнительное крепление элементов стропильной конструкции с помощью гибких проволочных скруток. Такое крепление не будет препятствовать основной работе в качестве ползуна.

Способ третий

Его отличие от предыдущих в том, что происходит жёсткое крепление конькового узла. Но он схож со вторым тем, что при креплении нижней части стропильной ноги используют ползунок.

Это конструкция плоха тем, что может спровоцировать разрушение узла конька, вызывая в нем сильный изгибающий момент. Но за пределами конька прогиб стропил минимальный. Здесь необходимо рассчитывать максимальный изгибающий момент конькового узла. Но так как самостоятельный такой расчёт может вызвать сложности, рекомендуют использовать формулы, предназначенные для расчёта балок, имеющих две опоры (однопролётные). Можно добиться определённого запаса прочности при устройстве узлового соединения, имеющего жёсткое защемление стропил в верхней части.

Скользящие стропила

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

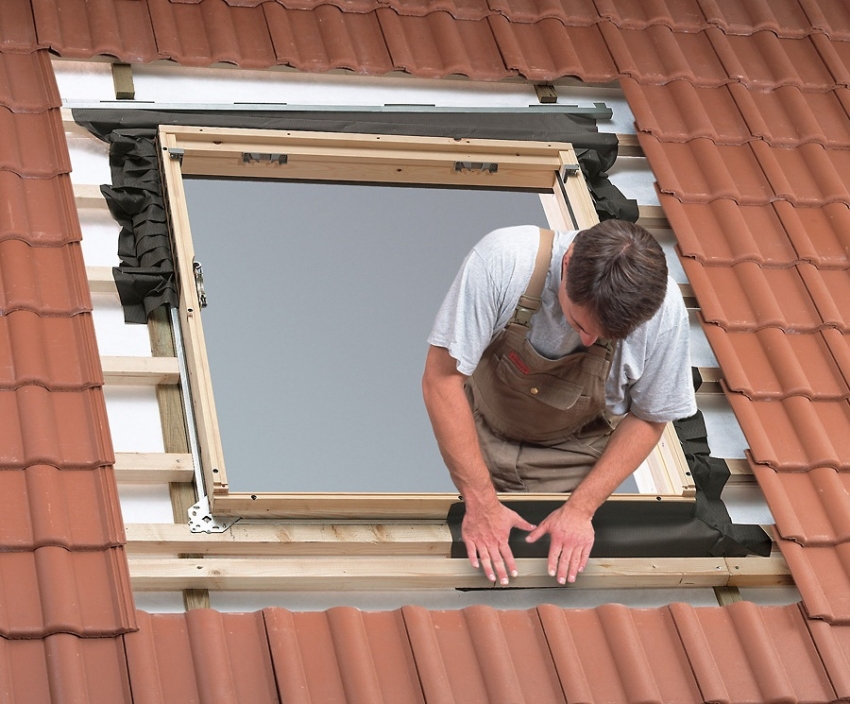

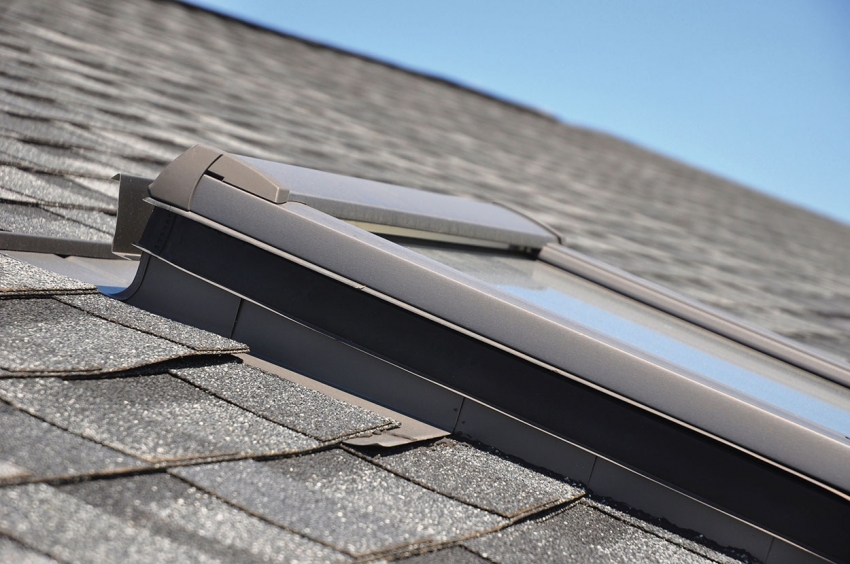

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Устройст­во ман­сард­ной кры­ши и ос­нов­ные пра­ви­ла.

Мы зна­ем, как сде­лать ман­сард­ную кры­шу. С на­шей по­мощью она по­лу­чит­ся проч­ной, тёп­лой, с на­деж­ной изо­ля­ци­ей и с хо­ро­шим прост­ранст­вом меж­ду стро­пи­ла­ми. Сде­ла­ем об­шив­ку стен, утеп­лён­ный пол, уста­но­вим окон­ные и двер­ные бло­ки.

Мон­таж и кос­ме­ти­чес­кое оформ­ле­ние тре­бу­ет со­блю­де­ния пра­вил:

1. Рас­чет ман­сард­ной кры­ши за­ви­сит от не­су­щей спо­соб­нос­ти стен и фун­да­мен­та зда­ния.

2. Са­мое точ­ное со­еди­не­ние мо­дуль­ных уз­лов по­лу­ча­ет­ся на зем­ле, а за­тем го­то­вая кон­струк­ция под­ни­ма­ет­ся на вы­со­ту стен. Ра­мы сте­нок ман­сар­ды вы­пол­ня­ют­ся стро­го по раз­ме­рам чер­те­жа.

3. Все ви­ды ман­сард­ных крыш част­ных до­мов долж­ны со­че­тать­ся с ар­хи­тек­тур­ны­ми осо­бен­нос­тя­ми мест­нос­ти и впи­сы­вать­ся в од­ну ком­по­зи­цию.

4. Осо­бое вни­ма­ние уде­ля­ет­ся уз­ло­вым со­еди­не­ни­ям, пря­мо­уголь­ные де­ла­ют ме­то­дом вруб­ки.

5. Об­шив­ку фрон­то­на и об­ре­шёт­ку удоб­нее вы­пол­нять од­нов­ре­мен­но.

6. Са­мый эко­но­мич­ный ва­ри­ант для обуст­ройст­ва чер­да­ка – стро­пиль­ная сис­те­ма двух­скат­ной ман­сард­ной кры­ши.

7. Для верх­не­го по­кры­тия со­ве­ту­ем ку­пить бе­ло­рус­скую ме­тал­ло­че­ре­пи­цу.

Это са­мый проч­ный кро­вель­ный ма­те­ри­ал. Он из­го­тов­лен из ста­ли тол­щи­ной 0,5 мм. и по­кры­ва­ет­ся за­щит­ным по­ли­мер­ным со­ста­вом.

По­бор вы­со­ты стен ман­сард­ной кров­ли

Основы расчета каркаса мансардных крыш

Цель расчётов – найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная

После чего ведётся конструктивный расчёт, где учитываются факторы:

• Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
• Ветровые нагрузки. Являются переменными, действуют на все элементы.
• Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
• Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крыши

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты

Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки

Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

• Шаг стропил соответствует размерам утеплителя.
• Ширина стропил соответствует толщине утепления.

Проект мансардного помещения

Когда вы чертите схему мансардного пространства, начертите ее в разнообразных проекциях, чтобы лучше изучить, как размещаются собранные компоненты

Необходимо правильно провести расчет высоты конька кровли – это наиболее важно, потому что от данного элемента зависит площадь помещения под крышей. Собирать в проекте лишнее нельзя, все расчеты обязательно должны быть точными

Кроме высоты конька, надо сделать расчеты высоты потолка, а также размер подкровельного пространства.

Расстояние от пола мансарды до конька крыши должно равняться двум с половиной метрам. Если это расстояние меньше, значит это не мансардное помещение, а просто чердак.

Чтобы элементы имели точные значения и правильно располагались необходимо опираться на фигуру, которая имеет прямые углы (прямоугольник или квадрат). Прямоугольная фигура – это сечение мансарды. Отталкиваясь от сторон сечения, вы сможете определить необходимую величину углов (45-50 градусов). Также вы сможете определить местоположение конька крыши, стропил и остальных конструкционных элементов.

В самом начале необходимо определить середину ширины передней стены. Середина ширины передней стены поможет определить величину высоты конька крыши и потолка, местоположение стен-стоек, а также размеры свеса карниза.

Вследствие того, что любая конструкция имеет некоторое число связующих узлов, имеющие различные расположение. Лучше каждый связующий элемент начертить отдельно, чтобы узнать все особенности соединения между собой.

Также должна быть подготовлена схема стропильной системы мансардной кровли. Каждая конструкция стропильной системы, ее разновидность имеет основные и второстепенные элементы. Главные составляющие:

• Первый основной элементы – балки перекрытия. Их монтируют для основы других частей стропильной конструкции. Укладка балок перекрытия происходит на несущие стены дома.
• Конструкция состоит также из стропильной ноги. Она прямая в двускатной кровли или состоит из двух частей в ломаной крыше. В последнем варианте стропило, которое находится вверху, имеет название коньковое стропило, потому что создает наивысшую точку, которой является конек крыши. Другие стропила мансарды образуют стены и носят название боковые.
• Следующий элемент – это брус. Это важнейшая часть в двускатной конструкции кровли. Однако чаще всего брус не применяется при возведении ломаной крыши.
• Мауэрлат. Это тоже мощный брус, который укладывается сверху по периметру наружной стены. На мауэрлат проводится установка стропильных ног.
• Другой компонент – стойки. Это опора для укрепления той или иной конструкции крыши. К ломаной кровли прикрепляют два вида стропил: боковое и коньковое. В другом типе крыши в качестве стойки выступает подпорка для стропила большой длины.
• Скосы. Они являются связующим элементом для стоек. Также скосы – это продольные балки, которые придают конструкции дополнительную прочность.
• Следующая часть – это балки перекрытия чердака. Это соединительные узлы для стоек, а также основанием, чтобы обустраивать потолок.
• Межстропильные прогоны. Их установка проводится в ломаной крыше, чтобы придать жесткость.

https://youtube.com/watch?v=2_hzRllrxJM

Если вы составляли проект самостоятельно, то его необходимо проверить профессионалу. Если что, он может ввести некоторые корректирования.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

• наслонной – в этом случае балки опираются на несущие стены дома;
• висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

1. Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
2. Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
3. Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломанную поверхность.
4. Полувальмовая и вальмовая. У этих кровель четыре ската.
5. Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
6. Сводчатая. Имеет параболические или округлые очертания.

Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

• геометрические параметры строения;
• вид кровельного материала;
• климатические и погодные нагрузки;
• рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Готовим заготовки стропил

После того как были сделаны все расчёты, то я просто подобрал оптимальный угол крыши, взяв за основу, то — что доски длиннее 6 метров мне не достать (6 метров то только одна пилорама в деревне пилит, и то только пятерку и брус), свесы не менее 60 сантиметров от стены, внешний вид должен получиться привлекательным.

Прямо в визио ставил две доски прямо на проекте фасада, подобрав самый оптимальный угол. Когда с углом закончил то измерив расстояние от конька до мауэрлата (проект изначально делал в масштабе, дабы не бодаться потом с размерами) нарисовал чертеж в компасе, распечатал, и по чертежу изготавливал стропила для крыши.

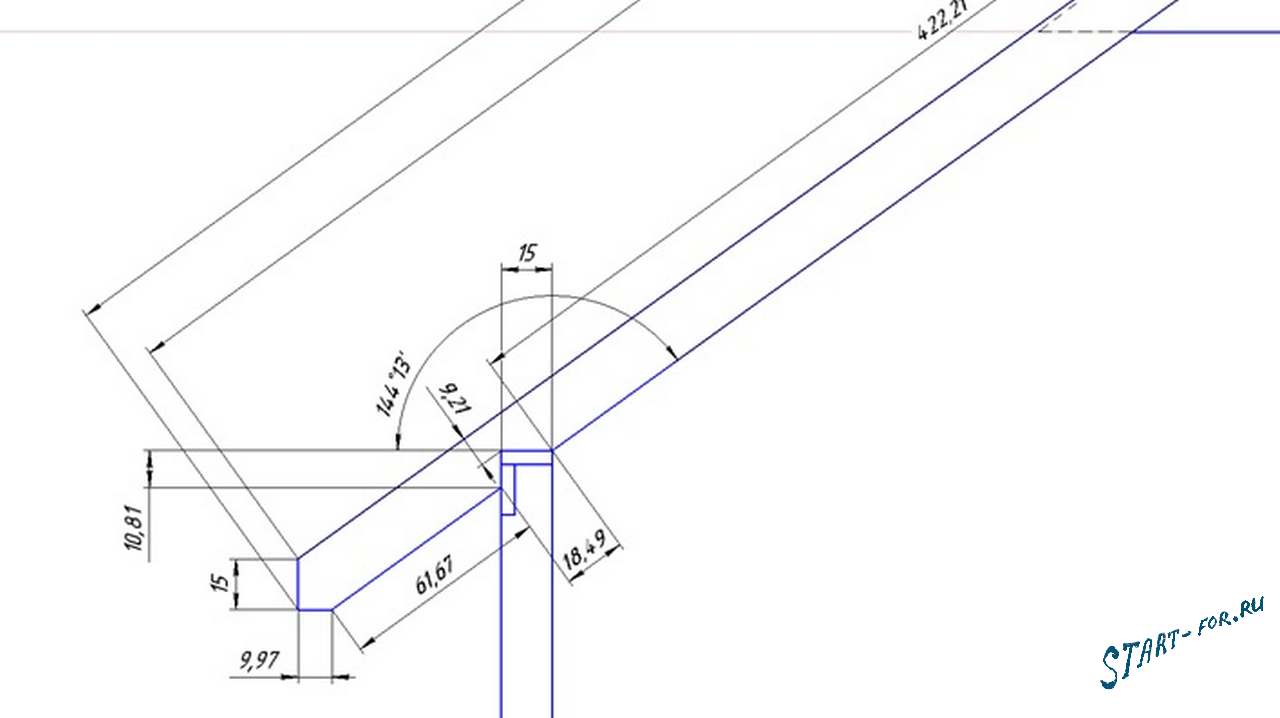

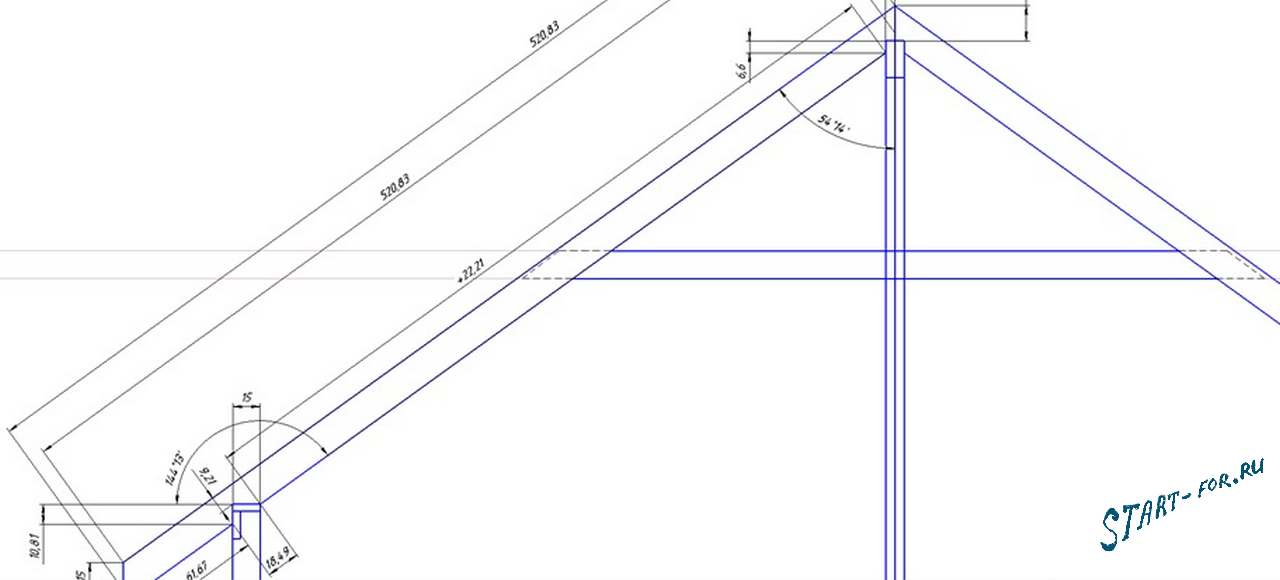

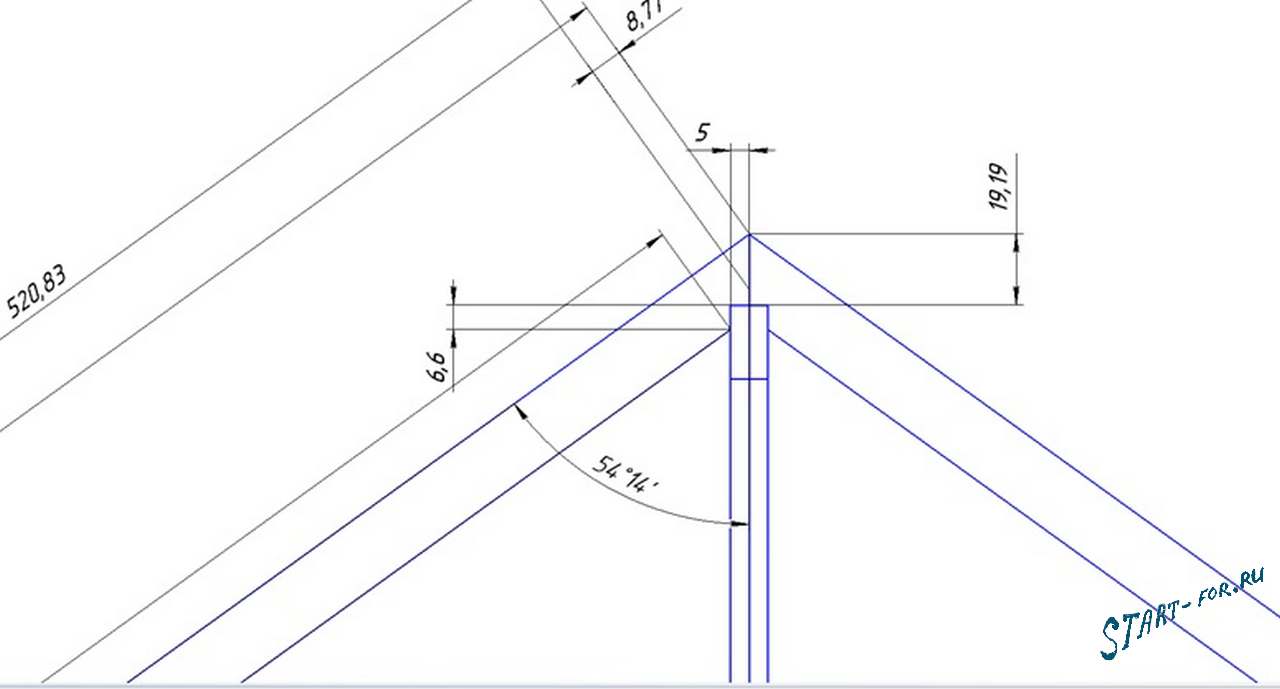

Чертеж части у мауэрлатаЧертеж стропила целикомЧертеж у конька

Немаловажным фактом будет сделать правильный запил стропил. Как запилить строила можно посмотреть на моем чертеже и на этом видео, Ларри рассказал, как это сделать разными способами.

Видео в процессе подготовки

У меня коньковая крыша с наслонными стропилами, на конек опираются все стропила и поэтому он был изготовлен достаточно мощным.

Конек сколочен из лиственной доски сечением 22х50 сантиметров и итоговое сечение получилось 22х10 см, при длине конька 9,6 метра. Очень мощная и тяжелая штука, которую мы кое как вшестером запихали на свое место.

Вот конек опирается на опору

Для конька подготовлены места в фронтонах дома, и дополнительно два опорных столба, в итоге конек опирается на землю в четырех точках.

Это конек сидит на своем месте в фронтоне

Монтаж и расчет стропильной системы мансардной крыши

Первым делом укладывается верхний брус. Прекрасно подходит для данной цели брус сечением 10х10, 15х15 см. Он крепится при помощи скоб, саморезов или гвоздей к стойкам. Первый брус – подстропильная яма.

Следующим шагом является установка мауэрлата. Этот элемент не позволяет крыше опрокинуться при сильном ветре – она фактически вся прикреплена к мауэрлату, который к тому же переносит нагрузку на стены. Для установки данной детали понадобятся доски, брусья. Толщина доски должна составлять минимум 5 см, а сечение бруса – 10х15.

Доска или брус укладываются в горизонтальном положении по уровню стены. Чтобы избежать попадания влажности на элементы мауэрлата, под доску нужно уложить гидроизоляцию. Для прикрепления доски к стене используются длинные саморезы и скобы. Можно дополнительно закрепить мауэрлат, прикрепив его при помощи толстой проволоки к стене.

Она (проволока) должна быть вмонтирована в стену во время возведения кладки. Следует помнить о необходимости обработки досок гидроизолирующими и антикоррозионными материалами.

Следующий этап – установка стропильных ног. Их можно приобрести готовыми или сделать самим.

Для стропильной системы крыши мансарды предусмотрено расстояние 15 см друг от друга.

Сначала крайние стропила укладывают к фронту, обращая внимание на то, чтобы верх стропил и линия края фронта оказались на одном уровне. Доски для стропил выбирают гладкие, без впадин и сучков

На один погонный метр допустим всего один изъян. Ширина и толщина доски составляют соответственно 15 и 4 см. После установки крайних стропил между ними протягивается уровень, по которому возводят другие стропила.

После этого в верней части каркаса их соединяют, также устанавливается коньковая балка высокой прочности.

Применение коньковой балки необходимо при длине крыши более 7 м и большом весе стропильного каркаса.

При возведении системы стропил внимание следует обращать прежде всего на следующие моменты:

1. Закладывание окон – об их устройстве нужно думать во время установки оконных проемов, на которые должны крепиться рамы;
2. Размер помещения мансарды должен быть достаточно большим для комфортного проживания. Минимальные параметры: длина – 3, высота – 2 метра;
3. При высоте крыши меньше 7 метров рекомендуется ограничиться растяжками в верхней части стропильной системы. Они также могут служить потолочными балками мансарды;
4. При неблагоприятных погодных условиях (снег, сильный ветер) растяжки берут на себя определенную часть нагрузки;
5. Последние штрихи – укладывание обрешетки, утеплителя, гидробарьера, кровельного материала, утепление и последующая отделка стен и потолка мансарды.

Подъем и сборка стропильной системы

Когда были подготовлены стропила и установлен конек дома, то я со своим братом начал установку стропил мансардной крыши. Стропила были изготовлены из сосны, поэтому их было по силам поднимать одному человеку на земле и другому принимать на втором этаже дома.

Все стропила были аккуратно сложены по мауэрлату снаружи дома, затем я забрался на несущую центральную стену дома, принимал стропила, а брат их мне подавал. Одному собирать стропильную систему конечно можно, но забегаетесь и запрыгаетесь, лучше сразу позвать помощника.

Крепили одновременно, я к коньку, брат к мауэрлату. Вообще правильно рассчитанные и запиленные стропила никуда не деваются, когда их закинешь на свое место. Просто сидят и ждут, когда их прибьешь.

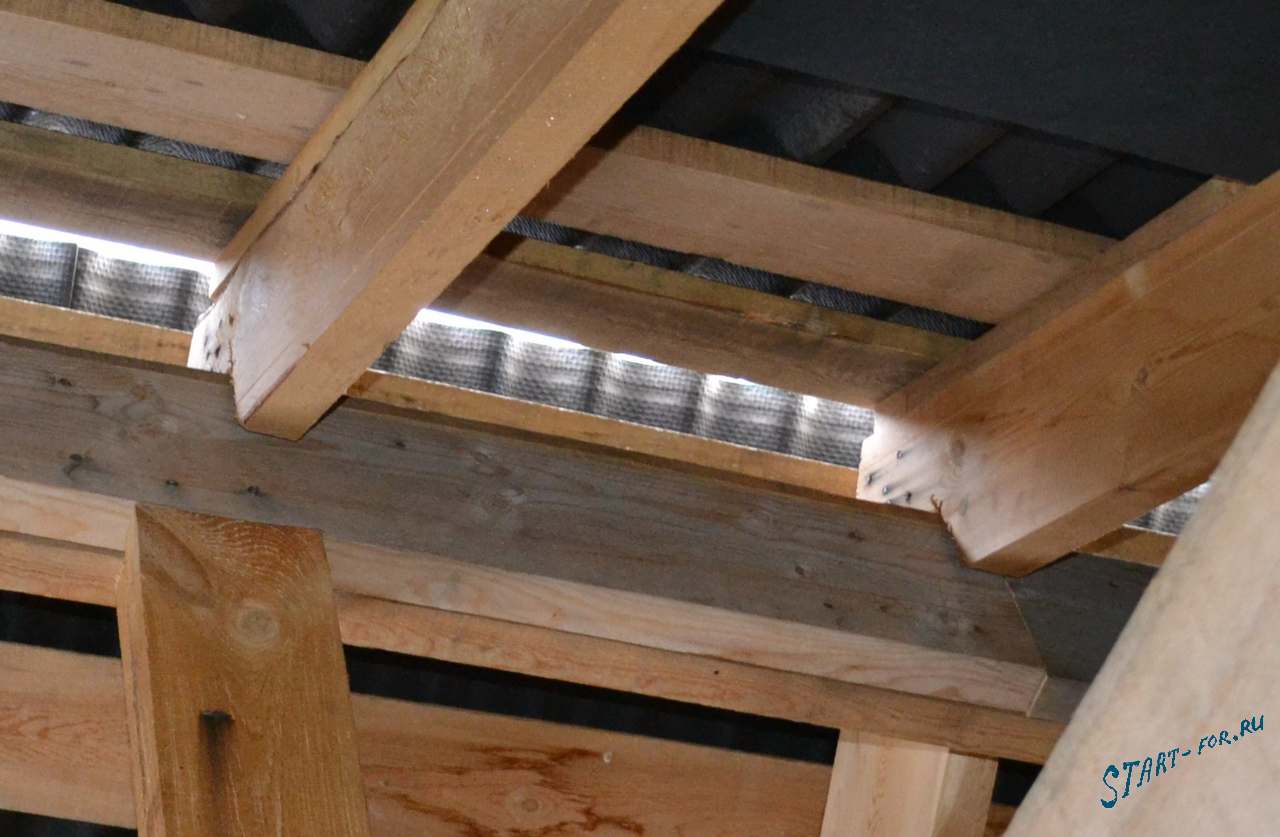

Здесь хорошо видно как сколочены стропила между собой

А да, забыл сказать, предварительно была сделана разметка согласно рассчитанному расстоянию между стропилами — на коньке и на мауэрлатах дома, чтобы вся крыша получилась ровной и все стропила были на своих местах.

К коньку стропила крепятся гвоздями в косую с двух сторон, затем проколачиваются между собой, образуя своеобразный замок, который при всем желании не растащишь.
Стропила снаружи конька были преднамеренно заготовлены немного длиннее, затем лишнее просто отпилилось пилой. Зато получился хороший запас для приколачивания.

Так как крыша коньковая, то вопроса о том, как крепить стропила к мауэрлату у меня не возникало. Я их просто крепил гвоздями на 120 в косую с двух сторон. Думаю, никуда ничего не должно убежать.

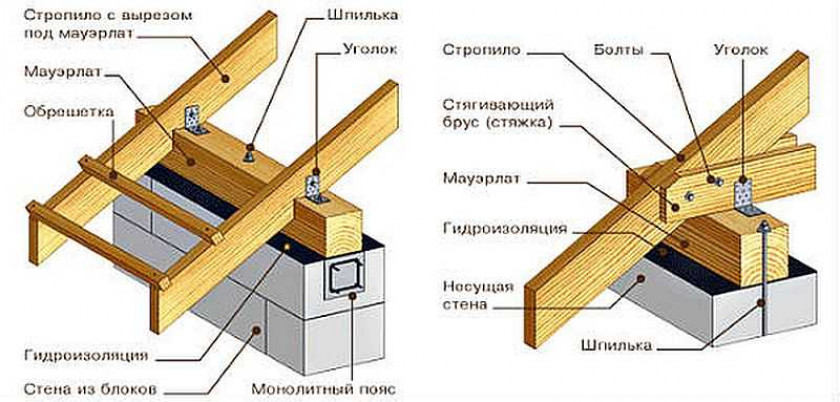

Крепление стропил к мауэрлату

Выносы фасадов изготовлены из таких же стропил, только они отпилены так, что стыкуются вплотную друг к другу, так как расположены в одной плоскости. Опираются они на заранее выпущенный конек, и балки мауэрлата. Это была полная импровизация, и как она себя поведет покажет время. Надеюсь ничего никуда не убежит и не упадет. Все-таки не только две точки держат, но и обрешетка.

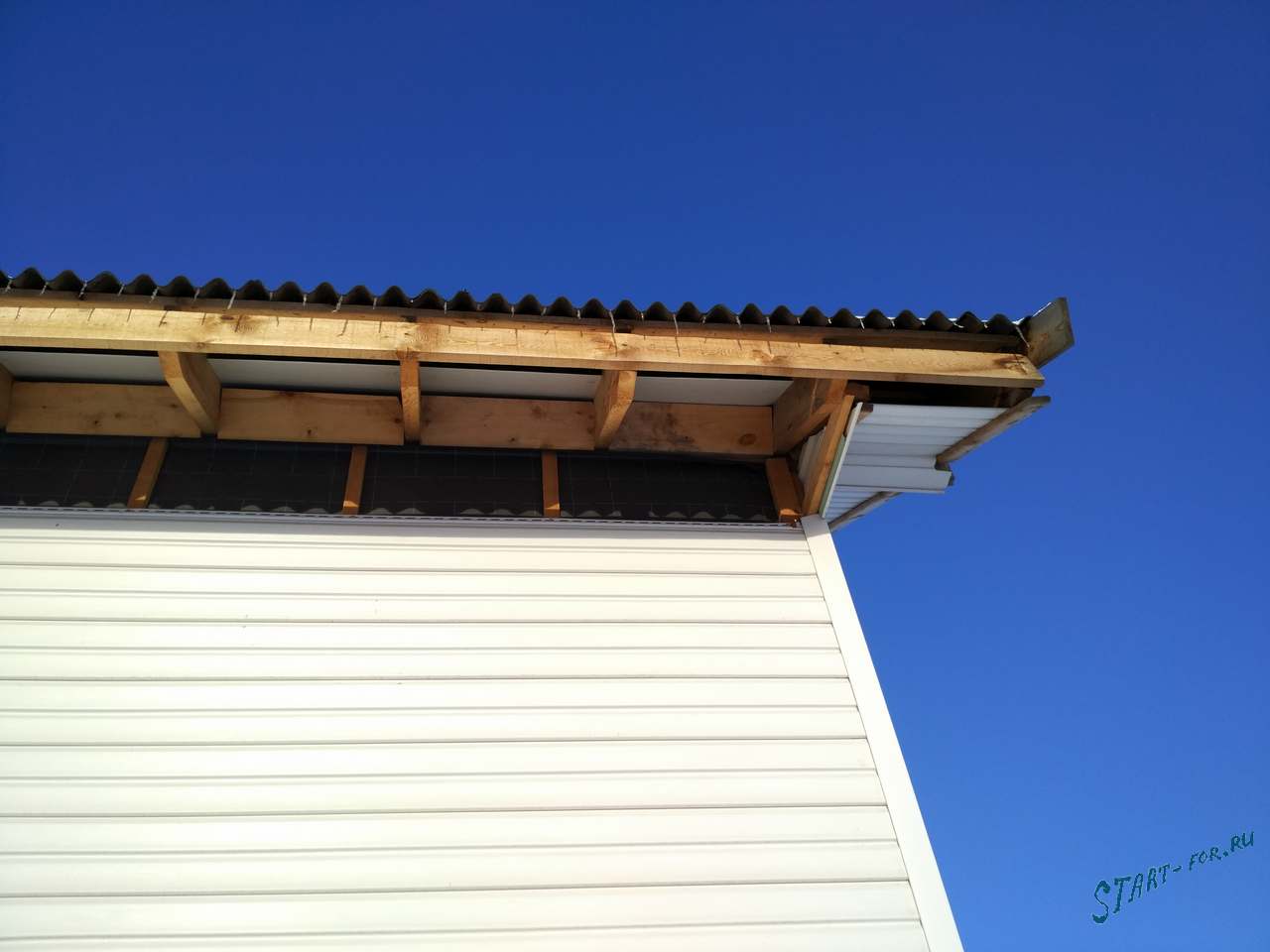

Свесы дома, еще не доделаны софиты

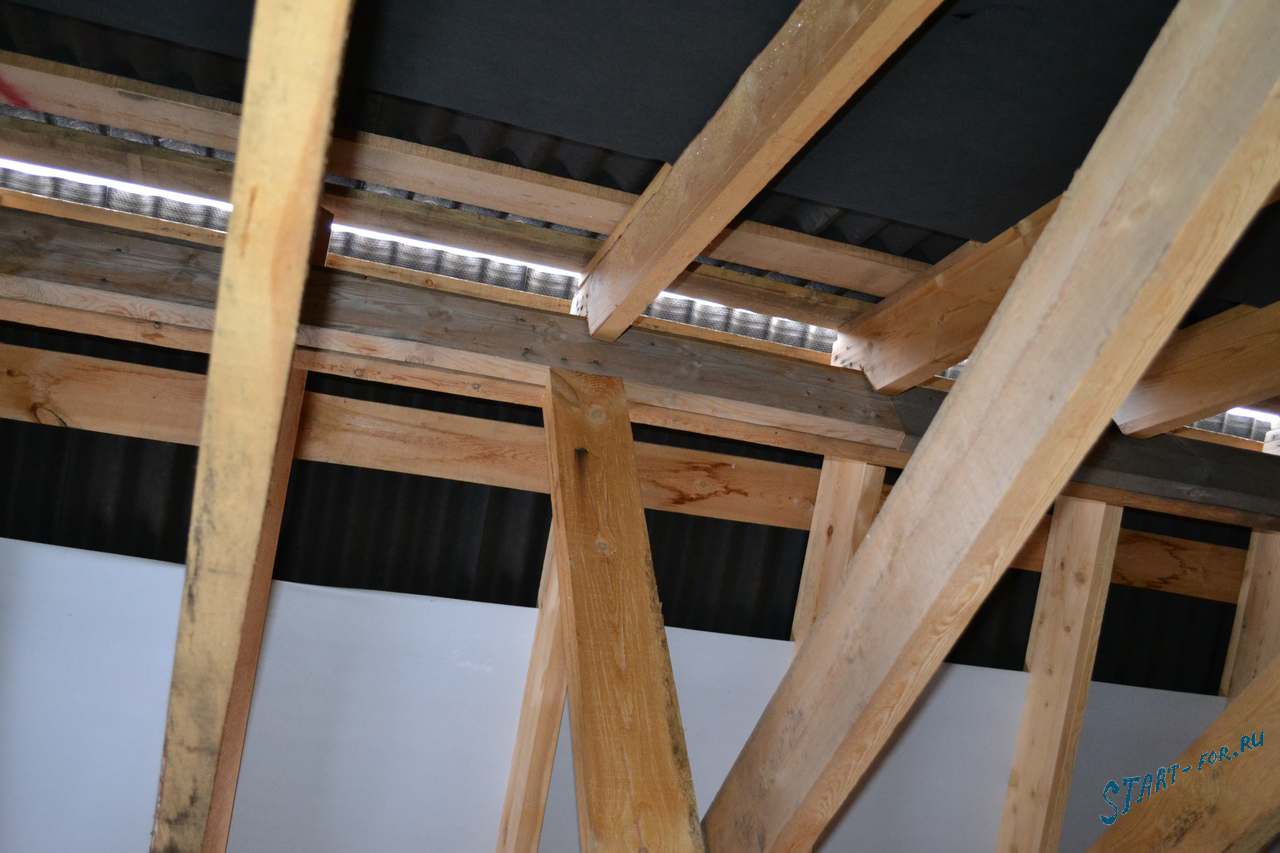

После установки всех стропил я взялся за установку затяжек. Затяжки у меня идут с таким же шагом, как и стропила, и изготовлены из доски 150х50 см.
В центре затяжка прибивается к несущей стене, и на нее – же опирается. Концы затяжек вывешены по уровню, на них в последствии был навинчен черновой потолок мансарды. Скрепилась крыша очень прочно, особенно после установки обрешетки и потолка.

По потолку я свободно ходил сверху, когда таскал мешки с опилками, да и вес опилок он держит вполне спокойно.

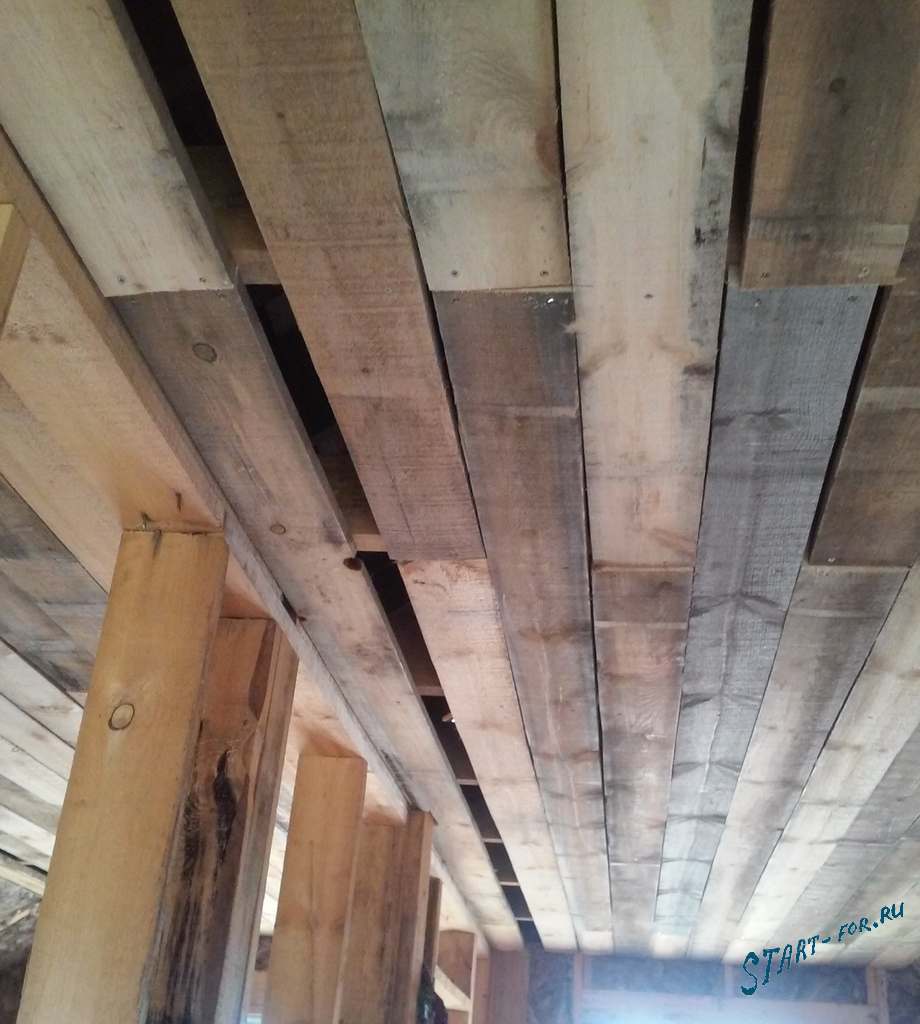

Черновой потолок, на нем сейчас ветрозащита, а на ней 25 сантиметров опилок

Сделаем краткий вывод:

Весь процесс сборки стропильной системы можно разбить на несколько отдельных этапов работы.

1. Узнаем расстояние от конька до мауэрлата дома — для проведения правильных расчетов.
2. Делаем расчет шага стропил, и их сечение. Подбираем исходя из возможностей и наличия материалов в продаже.
3. Подбираем оптимальный угол стропильной системы. Я опирался на привлекательность дома.
4. Расчитываем места расположения запилов и их углы, или как сделал я —  чертим стропилину в «полный рост».
5. Изготавливаем стропила, оставляем запас с каждого конца. Сверху отпилите после проколачивания, снизу по нитке — также после установки всех стропил.
6. Раскладываем стропила по мауэрлату, в примерном их расположении.
7. Поднимаем стропила на свое место. Используем помощника, одному будет тяжко.
8. Проколачиваем стропила на местах. На пять гвоздей я колотил стропила между собой, на два каждую к коньку и на три гвоздя к мауэрлату.

Общая характеристика и обзор стропильных систем

Различают следующие виды конструкций:

• односкатные, стропила которых смотрятся как балки с опорой на стены дома. При равной высоте стен получается плоская крыша, а при разной – наклонный скат;
• в двухскатных стропильных системах соединение стропил, образующих 2 ската, производится под определенным углом. Одной из их разновидностей является ломаная крыша, наиболее часто используемая для мансардной кровли: излом позволяет получить больше пространства;
• полувальмовые (трехскатные) имеют наиболее представительный вид и состоят из треугольного и двух трапециевидных скатов. Их монтаж – дело довольно сложное;
• вальмовые (четырехскатные) – наиболее устойчивы и хорошо сохраняют тепло. В распространенном исполнении состоят из 2 скатов в форме трапеции и 2 вальм в торцах здания. К данному типу относятся и шатровые крыши;
• различают также чердачные, бесчердачные крыши и кровли для мансарды;
• мансардные конструкции имеют свои особенности.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

• Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
• Верхняя часть опор крепится к левому и правому прогонам.
• Применяются и висячие стропильные арки, необходимые для потолочной части.
• При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
• Подвеска не строится по принципу опорной стойки.
• Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
• Стропилины нижней части опираются на перекрытие.
• Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Особенности строительства мансардной крыши ломаного типа

Но, стоит обратить внимание на следующие правила при их возведении

1. Доски для крепления стропильных ног должны утепляться по всей их длине. Это значительно уменьшит тепловые потери и создаст отменные условия для проживания людей.
2. Шаг и сечение стропильных ног должны выполняться в строгом соответствии с расчетными данными, которые учитывают все возможные воздействия и запас прочности.
3. Следует учитывать, что теплоизоляция будет способствовать выпадению конденсата на границе раздела теплой и холодной среды, поэтому применение пароизоляции является обязательным.
4. В качестве теплоизоляции следует использовать исключительно натуральные материалы, которые не оказывают на человека отрицательного воздействия и являются пожаробезопасными.

Особенности строительства мансардных этажей

В качестве кровельных материалов в этом случае используют

• металлочерепица;
• керамическая черепица;
• ондулин.

Они позволяют получить достаточно надежное покрытие, которое имеет отменные эксплуатационные характеристики. Основные этапы строительства и методика расчета мансардных этажей аналогична двухскатным крышам, с оговоркой на то, что мансардный этаж должен иметь наиболее высокую степень теплоизоляции, чем какое-либо другое жилое помещение. Соответственно с этими правилами выполняют качественную гидроизоляцию, тепловую изоляцию и пароизоляцию мансарды, что позволит получить комфортное и удобное помещение для проживания людей.

Главный признак мансардных крыш

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

• Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
• Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

• Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
• Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.
