Установка петель бабочка на межкомнатные двери: как правильно их навесить и прикрутить, видео-инструкция

Как разобрать универсальную дверную петлю бабочка

В большинстве люди, которые воспользовались петлями-бабочками при установке межкомнатных дверей, делятся только положительными отзывами. Своевременная обработка фурнитуры способствует продлению их срока службы. Редкие случаи возникновения скрипа решаются в одну минуту.

Если речь идет о заводском браке, то дефект можно увидеть при покупке во время проверки механизма закрывания. Специалисты по монтажу дверных проемов отзываются только лестными словами о конструкции петель-бабочек.

Во-первых, это очень удобный и простой способ установки, а во-вторых, при соблюдении правил монтажа конечный результат превосходит все ожидания.

О том, как устранить провисание петель-бабочек, смотрите в следующем видео.

из нас при переезде и ремонте в новом доме или квартире. Сама по себе процедура переборки старых петлей требуется при не целесообразности покупки новых элементов фурнитуры.

В данном случае процедуру разбора будем подробно рассматривать на примере дверной фурнитуры Archie, которая уже имеет массу фанатов среди ремонтных и строительных организаций в силу простоты при монтаже и последующей эксплуатации дверных полотен.

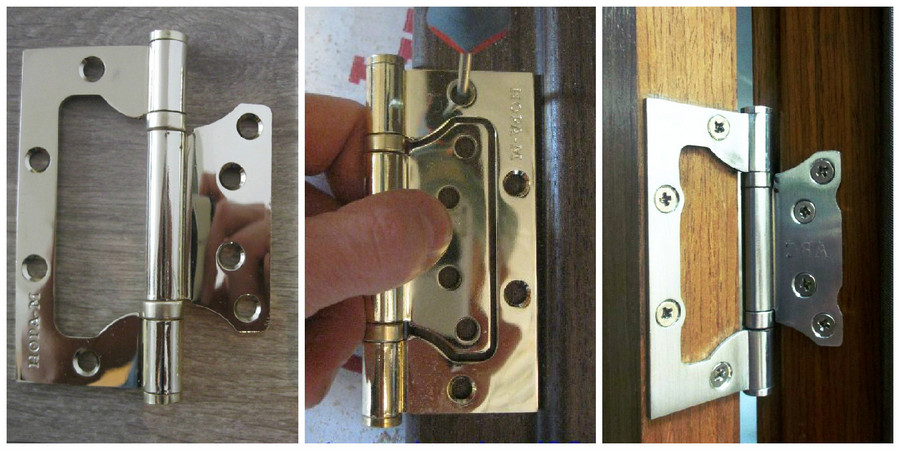

Внешний вид и конструкция дверной петли бабочка

Стоит отметить, что в данном случае мы будем рассматривать процедуру разборки петли бабочка, которая подходит лишь для межкомнатных дверей. Для входной двери использовать такие модели петель неразумно в силу их простоты и непригодности под массивные полотна, которые устанавливаются на входные группы.

Подготовительные мероприятия

Начинать демонтаж нельзя до того, как вы разберетесь с типом крепежного элемента. От характеристик дверных петель напрямую зависит, как снять дверь, какие инструменты для этого потребуются и насколько сложным будет процесс. Наиболее существенными являются различия по:

Механизму – бывают разъемные и неразъемные вариации. Первые состоят из двух вставленных друг в друга блоков, а вторые представляют собой одиночный элемент на шарнирах.
Способу инсталляции – различают карточные (накладные), врезные и вворачиваемые крепежи.

О том, как снять старую дверь с петель в зависимости от её типа, мы детально расскажем чуть позже, а сначала дадим примерный список инструментов и материалов, которые нужны будут для деинсталляции:

отвертка с соответствующим петлям диаметром;
шуруповерт;
лом, топор или палка для создания рычага;
смазка и антикоррозийный состав.

Как правильно снять дверь с петель разъемной модификации

Если крепежные элементы состоят из двух блоков, демонтировать их следует в такой последовательности:

Снятие деталей (накладок, колпачков), выполняющих декоративную функцию.
Ослабление регулировочных болтов при их наличии.
Аккуратное вытягивание соединительного элемента с помощью молотка – важно избежать сильных ударов, способных деформировать петлю.
Подъем дверного полотна с помощью упорного инструмента (например, лома) на 1-3 сантиметра. Поднимать нужно до того момента, как один блок отсоединится от другого. Удобнее, если на данном этапе у вас будет помощник, который поддержит дверь и проследит за успешным разъединением деталей

Для снятия тяжелой двери с петель могут потребоваться два человека.

Удобнее, если на данном этапе у вас будет помощник, который поддержит дверь и проследит за успешным разъединением деталей. Для снятия тяжелой двери с петель могут потребоваться два человека.

Процесс установки осуществляется в обратном порядке.

Иногда сразу отделить блоки не получается из-за ржавчины, поэтому перед разъединением нужно будет использовать специальное средство — аэрозоль WD-40 (есть в любом строительном магазине).

Следуя инструкции, его нужно распылить на проблемную область и через 6-12 часов вытереть, и только потом сделать еще одну попытку демонтировать полотно.

Чтобы в будущем налет не возник снова, нужно не забывать периодически смазывать петли.

Конструктивные особенности, плюсы и минусы

Сначала необходимо рассмотреть конструкцию данных моделей. По виду они напоминают бабочку, отчего и получили такое название. Относятся к категории карточных моделей, так как состоят из двух неразъемных частей.

В чем отличия от обычных врезных петель? Стандартные образцы устанавливаются на предварительно обработанные поверхности. Сначала необходимо снять несколько миллиметров материала, сделать углубление на двери и коробе, затем уже приступать к монтажу. Накладные виды не нуждаются в подготовке и крепятся непосредственно на облицовку полотна.

Как провести монтаж петель на межкомнатные двери правильно

Для демонтажа и установки петель понадобятся следующие виды инструментов, которые помогут облегчить всю работу:

Правильный монтаж петли- это когда петля входит точно в паз, просадка допускается 0,1-0,5 мм.

Для установки врезных петель может пригодиться и небольшая циркуляционная пила, обязательно следует иметь под рукой карандаш или маркер. Перед установкой петель необходимо, чтобы навесы были разъединены. Более крупная часть навеса должна быть установлена в коробку, а меньшая – в дверное полотно.

Высокая точность установки будет обеспечена, если приставить к коробке двери дверное полотно, что позволит проследить совпадение отметок, сделанных с целью врезки петель

Очень важно проверить наличие разных отклонений, поскольку даже при мелкой ошибке может произойти ситуация, при которой межкомнатная дверь будет открываться и закрываться сама по себе, что не будет приятным для хозяев

Прикладывая петли к внутренней стороне полотна, необходимо следить за тем, куда выступают шарниры. Они должны быть обращены на лицевую сторону, то есть туда, куда будет открываться межкомнатная дверь.

Как правильно применять крепеж в процессе монтажа петель

Схема устройства и крепежа петли.

Далее, следует зафиксировать детали с помощью саморезов, поставляемых в одном комплекте с петлями. Перед вкручиванием крепежа следует совместить отверстия и метки под них, что позволит предотвратить раскалывание дерева в процессе вкручивания саморезов.

Если необходима врезка потайных петель для межкомнатных дверей, то потребуется выполнять более сложные процедуры, чем при врезке обычных. Потайная фурнитура для дверей требует предварительной подготовки глубоких посадочных отверстий. Вырезается отверстие по ее точному контуру аккуратно с использованием фрезерного станка.

Одним из решений проблемы правильной врезки петель является использование механизированных инструментов, что требует определенных навыков при работе с ними. Врезку петель начинают после подготовки всех инструментов и осуществления разметки дверного полотна и коробки двери.

Прикручивая петли шурупами, обязательно необходимо следить за тем, чтобы петля не ушла в сторону. Шурупы всегда закручивают точно по центру, сделав специальные метки в виде точек карандашом, а затем пометив их шилом. Это предотвратит излишнюю утяжку петель шурупами в процессе затяжки.

Если дверные петли врезаны правильно, то они должны быть расположены на одном уровне. Если обнаружено выпирание петли, то необходимо не полениться, углубить площадку до требуемого уровня, но не больше. Затем с помощью линейки требуется проверить правильность посадки петли.

Если прижатая линейкой петля выступает, то после монтажа образуется крупная щель между дверной коробкой и полотном. Правильно установленными внутренними петлями можно обеспечить открытие створок под углом 180°. Нагрузка, которую могут выдержать двери, должна составлять не более 50 кг.

После этого производят вставку составных частей каждой петли между собой. При самостоятельном выполнении данной операции дверное полотно приподнимается, чтобы это позволило определить точку совмещения навесов. Каждый болт затем вставляют в нужное отверстие свободной рукой после установки составных рычагов в нужную плоскость.

Этот этап монтажа является самым сложным, после этого производят регулировку местоположения дверного полотна, соотнося его с луткой. В результате получают одинаковые зазоры между луткой и створкой по всему периметру. Весь процесс врезки следует выполнять предельно аккуратно и внимательно.

Если возникла ситуация, связанная с выбором петель для межкомнатных дверей, то лучше выбрать скрытые навесы.

Следует сопоставлять шарниры, удерживая дверь в дверном проеме. После выравнивания петель начинают вставлять штыри петель, для чего нужен помощник.

Далее, проверяют двери на предмет ровного хода, а защелку сцепляют на дверном косяке вместе с запорной пластинкой. При необходимости ее перемещают, если при закрытии двери она начинает шуметь, то металлическая вкладка слегка подгоняется.

Виды петель

Для начала необходимо ознакомиться с разновидностями этих деталей, это поможет не только определить, какие петли лучше ставить на межкомнатные и входные двери, но и понять специфику конструкции, что очень важно учитывать при монтаже. Всего различают 5 наиболее популярных моделей дверных петель:. Всего различают 5 наиболее популярных моделей дверных петель:

Всего различают 5 наиболее популярных моделей дверных петель:

Прямые – стандартные образцы с пластинами по бокам (карточные петли). Самый распространенный вариант для межкомнатных дверей.
Угловые – отличаются от прямых только формой пластин, они выполнены в виде уголков. Используются для маятниковых моделей.
Вворачиваемые – поворачиваемая ось со штырями вместо пластин. Подходят только для легких дверей.
Скрытые – шарнир утоплен в конструкции двери. Такие петли в основном устанавливают на дорогие модели входных дверей.
Итальянские – отличаются конструкцией шарнира, схожи с мебельными вариантами. Используются в дорогих импортных моделях.

Основные разновидности дверных петель

По способу монтажа следует выделить:

Накладные – крепятся поверх дверной конструкции без предварительной подготовки.
Врезные – устанавливаются в заранее подготовленные углубления, образуя с дверью ровную поверхность.
Ввертные – вкручиваются в дверь с помощью штырей, наличие которых предусмотрено конструкцией детали.

Способы монтажа петель

В зависимости от направления, в котором будет открываться дверь и стороны крепления различают:

левосторонние,
правосторонние,
универсальные.

Универсальные удобны тем, что их можно крепить с любой стороны, однако это усложняет процесс установки и демонтажа самого полотна.

Каждый из описанных видов имеет свои нюансы при установке. Самыми простыми являются карточные модели. Сложнее всего провести монтаж скрытых петель.

Первое, с чего начинается установка петель своими руками, это разметка. Для этого необходимо отступить 20 см от низа и верха дверного полотна и наметить карандашом начальные линии. Далее, в зависимости от направления открывания двери приложите петли к сделанным отметкам, обведите контур и обозначьте точки в местах крепления. При этом для обеспечения свободного движения фурнитуры, стержни не должны касаться дверного полотна, но и сильно выдвигать их тоже не стоит, это ухудшит прочность крепления. Также следует внимательно осмотреть места врезки на наличие сучков, вкручивание в них саморезов может привести к перекосу или расколоть дверное полотно, поэтому петли необходимо сдвинуть на 2-3 см вниз или вверх от проблемного места.

После этого необходимо собрать дверной блок и аналогичным образом произвести разметку на коробе, соблюдая при этом зазоры в 2-3 мм между коробкой и дверным полотном. Удобнее всего это делать, когда дверь еще не установлена, в противном случае полотно фиксируется в проеме с помощью клиньев.

Разметка дверного блока под установку петель

В зависимости от размера и веса дверного полотна может потребоваться установка третей петли. В этом случае врезка производится не посередине, а с небольшим смещением к верхней петле, чтобы урегулировать нагрузку, оказываемую на фурнитуру под воздействием веса дверного полотна. Как правило, для дверей шириной до 80 см, высотой до 2 м и толщиной до 50 мм достаточно двух петель.

Как навесить дверь на петли-бабочки

Прежде чем рассказать, как установить дверные петли бабочка, хочется посоветовать определиться с их количеством. Как правило, для стандартной межкомнатной двери из МДФ и подобных материалов достаточно двух петель. Но их может быть и больше, если вес полотна превышает 25 кг, а высота 2 м.

Кроме самих петель вам потребуются:

Шурупы дли их крепления, которые часто идут в комплекте;
Шуруповерт или отвертка;
Уровень;
Простой карандаш;
Рулетка или длинная линейка;
Любые прокладки или клинья для фиксации полотна в коробке при разметке.

Инструкция по установке приведена в таблице:

Изображение	Описание
Разметка верхней	С помощью линейки отмерьте от верхнего края полотна 20-25 см и поставьте карандашом метку.
Разметка нижней	То же самое повторите с другой стороны, отметив центр нижней петли. В случае, если петель больше двух, разбейте на равные отрезки расстояние между двумя крайними метками для остальных элементов.
Разметка на коробке	Установите полотно в коробку и зафиксируйте его в нужном положении с помощью прокладок. Обязательно используйте уровень для проверки горизонтального и вертикального положения сторон. Перенесите метки с торца полотна на коробку
Разметка точек крепления	Приложите петлю к двери, совместив её центр с меткой, и карандашом отметьте точки крепления сквозь отверстия внутренней карты.
Сверление отверстий	В намеченных точках просверлите отверстия для шурупов.
Дверная бабочка – установка на полотно	Закрепите на торце внутреннюю карту петли. При этом старайтесь не затягивать шурупы сразу, делайте это равномерно, без перекосов детали.
Обе петли закреплены на местах	Точно так же закрепите остальные петли.
Внешняя карта не прилегает к плоскости	Убедитесь, что в закрытом положении внешняя карта ровно ложится на плоскость торца. Если это не так, перекрутите внутренние карты, подкладывая под них где нужно кусочки картона.
Разметка точек крепления	Временно снимите петли и повторите все, начиная с разметки отверстий, на дверной коробке. После чего окончательно закрепите обе половинки петель каждую на своей стороне.

Как видите, все достаточно просто. Но если дверь потребуется снять, придется снова выкручивать шурупы.

Это интересно: Петля накладная бабочка — объясняем в общих чертах

Отличительные особенности

Для того чтобы установить двери на петли бабочка, не нужно в дверной конструкции, а также в коробке вырезать специальные пазы. В полностью развернутом виде боковые стороны конструкции имеют сходство с крыльями бабочек, вследствие чего они получили такое название. Если ее, сложить, то можно заметить, что одна половинка вкладывается в другую, что в свою очередь обеспечивает минимальный зазор между полотном и коробкой.

Также продукции данного типа могут выпускать с дополнительным изгибом, который предназначен для дверей с притвором. Однако следует помнить, что конструкцию, оснащенную петлями бабочками, довольно сложно снять, поэтому их придется выкручивать. И хотя это считается значительным недостатком, все же изделия обладают и неоспоримыми преимуществами:

элегантный внешний вид.
невысокая стоимость.
надежность.
возможность монтажа, как на левую, так и на правую сторону.
хорошо подходят для межкомнатных дверей.

Петля для двери бабочка изготавлена из латуни, цинка или нержавеющей стали. Самым надежным материалом является латунь, поскольку данный металл наиболее устойчив к разнообразным негативным воздействиям окружающей среды. Также продукция из такого материала имеют высококачественное декоративное покрытие.

Как видно на фото, изделия из стали выглядят привлекательно. Они способны выдержать перепады температур и повышенную влажность, вследствие чего их можно использовать даже для установки входных конструкций. Модели из цинка или сплавов являются самыми недорогими, поскольку подвержены коррозии металла и не обладают необходимой износостойкостью.

Цветовая гамма петель бабочек не слишком разнообразна. В ней преобладают оттенки, имитирующие такие металлы, как хром, бронза, медь, золото. Популярностью пользуются также модели белого цвета.Но выбирая цвет, стоит учитывать, что матовые оттенки более практичны, поскольку на них почти незаметны царапины, пятна, небольшие механические повреждения. В то же время глянцевые изделия способны украсить даже саму обычную дверь. После того, как куплены дверные петли бабочка установка на видео покажет, как правильно их прикрепить своими руками.

Какие существуют размеры?

Накладные карточные петли выпускаются двух основных размеров. Их высота составляет 100 мм (4 дюйма) и 125 мм (5 дюймов), ширина – 30 мм, а толщина может колебаться от 2,5 до 3 мм. Иногда профессионалы, занимающиеся монтажом межкомнатных дверей, называют петли бабочки в зависимости от размеров «четверками» и «пятерками». Стоит отметить, что четырехдюймовых изделия имеют по четыре отверстия под саморезы, а пятидюймовые – пять. Выбор размера карточной модели будет зависеть, прежде всего, от веса дверной конструкции. Для очень тяжелых полотен рекомендуется использовать три петли большого размера, а для легких хорошо подойдут изделия поменьше.

Монтаж петель без врезки

Установка петель бабочка на межкомнатные двери считается несложным процессом, так как не требует выполнения трудоемких работ по созданию паза. Установка дверных петель бабочка включает в себя следующие этапы:

Сначала необходимо разметить участки крепления накладных петель на торце дверного полотна.Традиционно отступают приблизительно по 200 мм от нижнего и верхнего края. К выбранному участку прикладывают одну сторону бабочки. При помощи шипа или остро заточенного карандаша надо отметить будущие отверстия, как показано на фото.
Аккуратно просверливают отверстия, после чего снова прикладывают изделие к полотну и привинчивают его шурупами.
Затем необходимо вставить полотно в коробку. Отметить карандашом положение петли бабочки на внешнем крае вертикального бруса, отмечая при этом контур внешнего «крыла».
После этого петлю следует снова отвинтить от торца и, приложив к вертикальному брусу коробки, снова размечают шилом либо карандашом места для отверстий.
Просверлив все необходимые отверстия, можно начинать крепить изделие при помощи саморезов. Вначале нужно присоединить внутреннюю сторону петли к дверному полотну. Потом дверь прикладывают к коробке, после чего крепят внешнюю сторону.

Установка петли бабочки на видео поможет лучше разобраться в том, как выполнить монтаж данных изделий своими руками. Они хорошо подойдут в тех случаях, если двери изготовлены из легкого материала. Кроме того, установка не потребует много сил, специальных знаний или навыков. Накладные петли-бабочки помогут облегчить проведение ремонтных работ, не прибегая к помощи мастеров. Но если установлены двери из цельного массива древесины, которые имеют достаточно большой вес, то стоит остановить свой выбор на классическом варианте врезных петель.

Установка накладных петель

Данная работа не представляет особого труда, благодаря простоте конструкции петель. Внешне они довольно просты: две части («папа-мама») соединены в одну, что и облегчает монтаж. Для того, чтобы ровно и правильно закрепить дверь на навесах, сперва нужно прикрутить петли к дверной коробке. Такая установка должно быть выполнена крайне точно, иначе в результате появится кривизна, и они не смогут нормально открываться.

Далее следует правильно установить дверь на подложку нужной высоты и под небольшим углом относительно накладных навесов. Затем нужно раскрыть и прислонить его к торцу рамы

Важно при этом точно зафиксировать положение двери. Сделать это можно обычным отвесом

После окончательной регулировки, можно фиксировать саморезами.

Затягивать их нужно сильно, но аккуратно, чтобы не нарушить структуру дерева.

Универсальные петли достаточно простые по своей конструкции. Главное их отличие в том, что они выполняются неразъемными. Зачастую они небольшого размера, что, несомненно, придает им некую изящность. Их установка не займет много времени, ведь для этого не требуются какие-либо дополнительные работы. Такие петли имеют небольшую толщину, поэтому даже при закрытой двери, зазор между ею и облицовкой проема невелика. При использовании универсальных навесов, сохраняется красота дверного проема и незаметность стыка.

Вопрос регулировки

Со временем движение дверей может стать затруднённым. Что делать в таком случае?

Всё зависит от конкретной ситуации. Для того чтобы дверь сохраняла свои эксплуатационные качества, нужно регулярно её проверять и в том случае, если потребуется отрегулировать её, провести нужные работы.

Каковы критерии правильной работы дверных петель? Перечислим их.

Процесс как открывания, так и закрывания происходит легко и без усилий.
Полотно равномерно примыкает к дверной коробке равномерно по всему своему периметру.
Дверь легко и естественно сохраняет своё положение.
Между дверной коробкой и самой дверью отсутствует какое-либо трение.
Отсутствие зазоров, связанных с тем или иным смещением двери.

Нарушение перечисленных здесь правил говорит о том, что дверь необходимо отрегулировать. Это в некоторых случаях сделать возможно, а в других — нет.

Вворачиваемые петли

Крепление вворачиваемых дверных навесов не создаст много вопросов даже у неопытного человека. В основном, монтаж заключается в осуществлении следующих моментов. Прежде чем, установить навесы на дверь, надо высверлить в двери гнезда по трафарету, который прилагается к комплекту с данными петлями. Под них отверстия просверливают на коробке и на двери, в одном уровне. Следующая стадия установка навесов на свои места. Одна часть ставится на дверь, другая на коробку. Последний этап навешивание дверных навесов на петли коробки. На этом простая установка петель окончена.

По завершению работы рекомендуют провести смазку дверных навесов небольшим количеством машинного масла, чтобы воспрепятствовать скрипу при закрытии и открытии двери, а также это продлит время эксплуатации дверных навесов. Разобравшись основательно с технологией крепления дверных петель, можно понять, что эта работа не так уж и сложна, как это видится вначале. И вполне по плечу каждому, кто имел хоть маломальский опыт в работе со столярными инструментами.

Распространенные ошибки

Несмотря на то, что установка петли-бабочки не занимает много времени и не требует глубоких познаний в слесарном деле, большинство людей, которые проводят установку самостоятельно, совершают одни и те же ошибки. Чтобы этого не происходило, необходимо рассмотреть следующие рекомендации специалистов:

Ни в коем случае нельзя делать отступ от края более 25 мм, но и размещать петлю слишком близко к краю будет также ошибкой. Подобные действия не только могут испортить внешний вид, но также станут причиной деформации полотна. Дверь не будет открываться/закрываться в плавном режиме, а может и возникнуть серьезный скос.

Как писалось выше, бабочка состоит из двух частей и именно их часто путают мастера. Стоит запомнить, что маленькая часть – это внутренняя сторона петли, соответственно, она должна крепиться строго на коробку. В свою очередь более широкая сторона считается внешней и она устанавливается в дверной проем. Если перепутать и провести установку изделия наоборот, то оно не будет работать правильно и через некоторое время сломается.

Все отверстия нужно делать в нескольких миллиметрах от края. При этом вкручивание самореза нужно проводить аккуратно. Если он пойдет немного в сторону, то острие пробьет дверное полотно и шуруп выйдет наружу. Это не только испортит внешний вид двери, но и последующий демонтаж крепежа сделает конструкцию более хлипкой. Есть риск, что от двери может отвалиться кусочек материала и тогда придется покупать другое полотно.

Внутренняя часть не крепится к самому коробу, он потом отдельно фиксируется анкерными болтами

Также немаловажно проверять отверстия, которые намечены для высверливания под саморезы. В идеале они должны быть строго параллельны относительно друг друга

Небольшой скос позволителен, но если он будет очень большой, то пойдет перекос полотна по вертикали или горизонтали и это приведет к тому, что дверь начнет деформироваться под собственным весом.

Подводя итоги вышесказанного, стоит отметить, что «петли-бабочки» — очень удобный элемент дверной фурнитуры, который значительно облегчает работу мастерам. Если следовать инструкции и устанавливать все по всем правилам, то дверное полотно на петлях-бабочках будет смотреться красиво и прослужит долгие годы. Лучше приобретать эти приспособления с притвором из стали или латуни, с толщиной не менее 2 мм.

Собираем дверную коробку своими руками

Сборку коробки нужно выполнять на ровной поверхности (лучше всего — на полу) вне дверного проема, там же разметить и сделать врезку разъемных петель. Независимо от того, приобретена ли Вами готовая (собранная) коробка или вместе с дверной створкой Вы получили комплект брусков для коробки и обналичников — нужно отрегулировать коробку.

Мы положили половину шарнира на дверной проем. Мы выполняем установку деревянной рамы с деревянной фурнитурой, проверяем уровень, рулетку и, возможно, свинец со свинцом, который должен быть идеальным, иначе дверь не будет закрываться должным образом. Существует также проверка с установленным полотном ворот. Все в порядке, мы положили автофурнаты в отверстия на кобуре и механически зафиксировали кобуру. Мы стараемся не слишком усердно перемещать коробку с правильной позиции.

Подготовьте кожух из полиуретановой пены, предохраняйте кожух бумагой, приклеенной к липкой ленте, чтобы предотвратить проскальзывание полиуретановой пены на поверхность и установить 3 стельки, чтобы предотвратить перемещение корпуса при расширении пенополиуретана.

Нужно положить дверную створку на пол, приподняв ее над полом на высоту, равную ширине бруса, предназначенного для коробки — брус должен свободно перемещаться, при этом не должно быть «лишнего» зазора. Для подъема дверной створки подойдут книги нужной толщины, в мягком переплете — поверхность двери не будет повреждена.

При сборе коробки нужно выдержать небольшие зазор (3-4 мм) между дверным полотном и коробкой (со всех сторон). Если у Вас готовая коробка и зазоры выходят меньшего размера — извлеките скрепляющие гвозди, настройте зазоры до нужной ширины, затем снова соедините коробку гвоздями. Легче настроить положение коробки и дверного полотна, если Вы приобрели коробку в разобранном виде

При покупке обратите внимание на бруски для формирования коробки — они должны иметь строго прямоугольную форму, без каких либо изгибов и неровностей. Будет удобнее всего, если верхний брус для коробки будет иметь горизонтальную Г-образную выемку

Замечу, что при готовом обрезе бруса под углом в 45 градусов выровнять дверную коробку крайне сложно.

Смочите сустав между рамой и стеной водой с помощью пистолета-распылителя. Влажность способствует расширению пены и повышению адгезии

Нанесите пенополиуретан осторожно, чтобы не переусердствовать, дозируя количество пены и пытаясь сохранить воздушные зазоры

Через 24 часа мы удаляем внутренние зажимы по краю, удаляем защиту на пятке, вырезаем полиуретан и монтируем дверной створ. В середине пятки, вертикально, установите профиль маскирования пялец, где обруч был механически закреплен путем отсечения.

Итак, собираем коробку — кладем два ровных бруса по бокам дверного полотна, выдерживаем зазор между дверной коробкой и брусом, обрезаем верхние концы бруса под прямой угол. Готовим верхнюю перекладину — нужно разметить ее длину, выпилить Г-образный паз под крепление к боковому брусу коробки (если его нет), установить, выдержав зазор в 2-3 мм между коробкой и дверным полотном. Нужно изготовить порог (если он необходим) — так же, как и верхнюю часть коробки, установить с зазором в 3-4 мм от дверного полотна. Если порога не будет, нужно отмерить расстояние в 15-20 мм от края дверного полотна до уровня пола (пол под дверью должен быть ровным!)

Размечаем расположение петель, обычно они врезаются на расстоянии 200 мм от верхнего и нижнего края двери — нужно замерить это расстояние и отметить положение петель на коробке и дверном полотне. Можно вначале вырезать гнезда для петель, а затем соединить части дверной коробки гвоздями, а можно вырезать гнезда после сборки коробки — как больше понравится

Крайне важно выдержать прямой угол между боковыми и верхней/нижней сторонами коробки! Перед тем, как соединить конструкцию коробки гвоздями длиною 70-90 мм (короткие детали прибиваются к длинным — не наоборот!), просверлите дрелью отверстия под гвозди (диаметр сверла около 3 мм). Со стороны петель вбиваются по два гвоздя — выдержав необходимое расстояние от края и середины бруса

Со стороны замка выбиваются (между серединой и краем верхнего бруса) по одному гвоздю сверху и снизу (если будет порог) — можно использовать крепление на одном гвозде для регулировки зазора, вращая брус по оси (пригодится при корректировке зазоров между дверным полотном и коробкой в собранном виде).
