Дома с плоской крышей

Виды

Эксплуатируемая крыша по типу использования делится на 4 вида.

• Кровля-терраса. Имеет большой функционал для отдыха и легких прогулок, больше подходит для крыши частного дома. Для такого вида изготавливают специальные проекты с самыми различными идеями.
• Зеленую крышу применяют для высадки на крышах строений газона, а также различных растений, которые способствуют увеличению кислорода в воздухе.
• Плоский аналог-паркинг применим в качестве парковки автомобилей.
• Вариант с зелеными, пешеходными зонами используется для активного отдыха.

С прямым положением

При таком виде конструкции укладывают основной водозащитный слой поверх теплоизоляционного, между ними проходит цементно-песчаная стяжка. Для защиты теплоизоляции от влаги на поверхность пористого утеплителя накладывают гидроизоляционный материал. В качестве водозащитного слоя используют битумные пленочные материалы, армированные синтетической основой.

Инверсионная

Этот тип имеет обратное расположение покрывающих слоев. Водозащитный слой накладывают на базовое несущее покрытие. Затем идет теплоизоляционный слой, фильтрующий, а также верхнее покрытие. Толщину теплоизоляционного слоя следует выбирать, учитывая климатические условия региона.

Автомобильная зона

Такое использование крыши требует крепкого основного слоя. В качестве основы можно использовать монолитную армированную плиту толщиной больше 8 см. Для верхнего слоя можно использовать монолитный асфальтобетон толщиной 4 см либо бетонную плитку толщиной более 8 см. Требуются гидроизоляционный и теплоизоляционный слои. Каких-то особенностей расположения они здесь не имеют.

Пешеходная

При таком типе нужно вместить в покрытие минимум 2 слоя гидроизоляции из полимерных мембран круглого рулонного типа. Утеплителю тоже стоит уделить немало внимания. В качестве основы под покрытие используют монолитную бетонную плиту. Толщина подстилающего покрытия должна быть больше 3 см.

С газоном и растительностью

Здесь должно быть не меньше двух водозащитных слоев из мембраны. К защитному покрову относятся субстрат почвы, дренажный или разделительный слой. Верхний слой почвы должен подбираться индивидуально по типу, толщине. Все зависит от того, что будет высажено. Толщина почвы для газона травы должна составлять около 2 см, для выращивания цветочных растений – около 2.5 см, кустарников – 3,5 см, деревьев – более 7 см. Под слой почвы укладывают специальное синтетическое покрытие, которое не позволяет прорастать корням, а также накапливает влагу.

Типы плоских кровель

Выделяют четыре основных типа плоских конструкций:

Эксплуатируемые кровли

Их особенность состоит в необходимости создания жесткого основания – в обратном случае не будет возможности сохранения целостности гидроизоляционного слоя. Основанием служит стяжка на основе бетона или профнастила, необходимая для создания определенного уклона для стока воды. Используемый при устройстве эксплуатируемой кровли теплоизоляционный материал будет подвергаться значительным статическим и динамическим нагрузкам и должен обладать достаточным уровнем прочности на сжатие. При небольшой жесткости утеплителя сверху потребуется устройство цементной стяжки.

Неэксплуатируемые кровли

При устройстве данной разновидности нет необходимости в создании жесткого основания с целью прокладки материала для гидроизоляции. Не нужен и жесткий утеплитель. Для дальнейшего обслуживания кровли устраиваются мосты или трапы, функция которых заключается в равномерном распределении нагрузок по кровельной поверхности. Возведение неэксплуатируемых плоских крыш обойдется намного дешевле, но прослужат они не так долго, как эксплуатируемые.

Традиционные кровли

Структура традиционных видов кровель предусматривает расположение слоя гидроизоляционного материала над теплоизоляционным. Основанием для крыши служит плита из железобетона, а отвод воды с кровельной поверхности осуществляется посредством создания наклонной стяжки из керамзитобетона.

Инверсионные кровли

Кровли инверсионного типа практически решили проблему возникновения протечек – главного недостатка плоских конструкций. В них теплоизоляция располагается над ковром гидроизоляции, а не под ним. Такой прием способствует защите слоя гидроизоляционного материала от разрушительного воздействия солнечного ультрафиолета, резких температурных колебаний, процесса замораживания и последующего оттаивания.

К тому же она отличается повышенной функциональностью: на ней можно устроить газон, сделать плиточную кладку. Оптимальным углом наклона таких кровель считается величина от 3 до 5 градусов.

Строительство скатной крыши

Рассмотрим основные моменты строительства крыши скатной. Во-первых, на ее сооружение, даже в самом экономном варианте, потребуется очень много денег.

Стропильная система

Главная составляющая такой крыши – это стропильная система. Стропила до сих пор производятся из дерева, потому что другие материалы для этого не подходят. А дерево – это очень дорогой материал, особенно когда дело касается именно стропил. Но дороговизна – не единственный недостаток дерева. Этот материал весьма недолговечный, мало того – он прекрасно горит при пожаре. Кто-то начнет рассказывать, что долговечность и огнестойкость дереву можно обеспечить с помощью антисептиков и антипиренов. Но эти вещества дерево разрушают быстрее, чем время и огонь, потому что они имеют химическую основу, негативно влияющую на древесину.

Стропильная система скатной крыши

В общем, стропильная система – ахиллесова пята любой крыши. Мало того, что она дорого стоит, так она еще ненадёжна и недолговечна. То же самое касается и кровельного покрытия. Даже самый дешевый вариант – шифер – не может похвастаться дешевизной, а уж о долговечности и говорить нечего. Этот материал очень хрупкий, может сломаться еще на стадии монтажа. Можно, конечно, застелить крышу более прочной металлочерепицей, но тут появляются другие недостатки – материал этот «шумный», дорогой, к тому же прекрасно поддается коррозии, несмотря даже на то, что он защищен оцинковкой или полимерным слоем. Вся эта защита очень быстро повреждается по самым разным причинам – ее может повредить град, твердый мусор, падающий на крышу во время бури, даже частая смена температур не совсем позитивно влияет на целостность защиты металлического кровельного покрытия. Ну а другие кровельные материалы имеют свои недостатки, к тому же все они гораздо дороже. И в любом случае придется заплатить много денег профессиональным кровельщикам, и эти расходы очень сильно увеличат общую стоимость дома.

Миф о том, что плоская кровля проще и дешевле скатной

Параметры, которые влияют на стоимость горизонтальной кровли:

• Ее размеры: общая площадь меньше, поэтому количество материалов сокращается.
• Перекрытие необходимо более простое, ведь здесь стропильная система не требуется.
• Нет чердачного помещения и пр.

Несмотря на перечисленные причины, итоговая цена кровли для кубического дома будет значительно больше, чем классической скатной.

Во-первых, необходимо положить уровни утеплителя и аэраторы, чтобы удалять водяной пар.

Во-вторых, сделать уклоны, по которым будет стекать вода. Используется стяжка из бетона либо детали утеплителя.

В-третьих, необходимы трубки или воронки с подогревом. Они принимают лед и снежные отложения, растапливают их и выводят с крыши.

В-четвертых, делается труба для водотока.

Пятый момент: провести гидроизоляцию в несколько слоев, используя надежные мембраны, например, тпо – эластичный и прочный материал. Эпдм является альтернативой тпо и обладает весьма серьезным преимуществом, а именно: большими размерами, что позволяет сделать меньше швов на кровле.

Помня о необходимости запаса несущих свойств дома и его прочности, более оптимально строить коттедж не из дерева, а камня с деталями в виде газобетона, кирпича и керамики. Кроме того, для больших участков без опор требуются надежные перекрытия – 2-утавровые балки, железобетонные плиты, монолиты. Все это сказывается на общей стоимости коттеджа, к чему обязательно добавляется отделка фасада в соответствующем стиле.

Плюсы и минусы

Удобные в эксплуатации

Основными плюсами такой конструкции считаются такие факторы:

• экономичность – треугольная крыша по площади значительно больше, для ее сооружения требуется больше материалов;
• время – на возведение плоской кровли требуется меньше времени, что очень ценится при стройке домов, особенно если они строятся с нуля;
• безопасность для строителей – упасть с ровной поверхности сложно, им не придется обеспечивать себе страховку, сооружать защитные конструкции, требующие времени, денег;
• удобство в эксплуатации – если вы обнаружите дырку или понадобится плановый осмотр, ремонт, залезть для осмотра вам будет просто;
• практичность – многие эксплуатируют ровную поверхность во всю, делают из нее цветочную оранжерею, теплицу, используют для установки оборудования.

Возводятся намного быстрее обычного

Дизайнеры относят такие конструкции к минимализму, которые по-прежнему в моде, поэтому ваше место обитания будет в тренде.

Среди минусов выделяют:

• невозможность скатывания снега зимой;
• требуется создание специальных водостоков, их регулярная чистка;
• чтобы не застаивалась вода, придется устанавливать системы контроля влажности.

Зимой снег на таких крышах застаивается

Те, кого не испугали недостатки конструкции, попробовали установить ее для себя и не были разочарованы. Любая постройка требует ухода, обслуживания, поэтому потребность в устранении воды, снега не страшна.

Это будет Вам интересно: ОБЗОР: Двухэтажный дом с гаражом – Особенности планировки (180+ Фото)

Как повесить фотографии на стену красиво и оригинально (170+ Фото)? Креативные идеи для ярких акцентов

Слабые стороны конструкции

К сожалению, плоская кровля деревянного каркасного дома имеет ряд ограничений в использовании, неприятных условностей эксплуатации. Их можно разделить на сезонные и постоянные.

Сезонные:

Снежные сугробы зимой, обилие листьев и небольших веток в период опадания листьев, чрезмерное нагревание в летний период. Из-за отсутствия ската под большим углом накапливаемый снег и мусор необходимо вовремя убирать. Для этого необходимо специальное снаряжение и сноровка. Альтернативой станет прокладывание по периметру крыши специальных тепловых тросов, которые своевременно топят снег, убирает лишний вес через систему водоотвода. Это достаточно сложная и дорогая в обслуживании система, имеет смысл ставить только в том случае, если нет возможности самостоятельно убирать излишки снега лопатой.

Чрезмерный нагрев можно компенсировать установкой солнечных батарей. Такая инвестиция может заметно снизить ежемесячный платеж за электроэнергию, весной-осенью солнечные батареи будут брать всю тепловую энергию на себя, предотвращая перегрев кровли.

Плоская кровля особенности устройства и укладки

Фактически дома с плоской крышей (проекты, фото которых представлены ниже) имеют наклон кровли в пределах 5 градусов, чтобы вода могла сходить с крыши. В противном случае, выполняют ряд операций – разуклонку – чтобы получить уклон крыши.

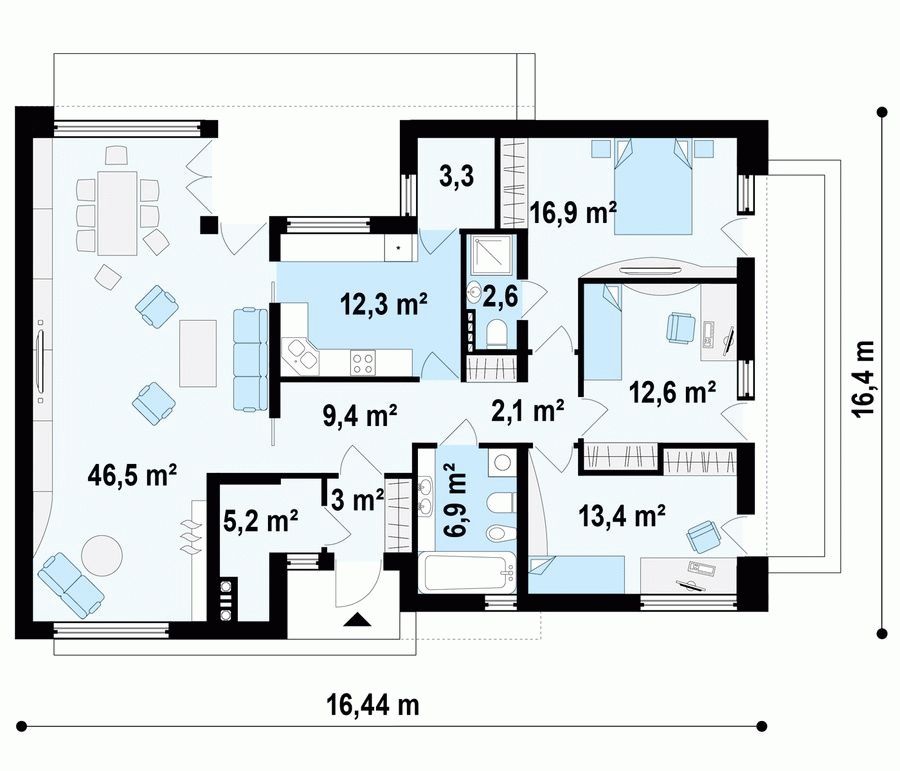

Проект дома с плоской крышей № 1

Плоская кровля – это многослойная конструкция (рис. 1) (в технической литературе можно встретить термин «пирог эксплуатируемой кровли»), при укладке которой большое значение имеет не только качество материалов и проведение работ, но и четкое соблюдение временных промежутков. Так, необходимые элементы плоской крыши, это:

Рис. 1. Устройство кровельного пирога плоской крыши

жесткое основание – обычно плоская кровля выполнена из железобетона. Перед началом работ её тщательно очищают и выравнивают, заливая цементную стяжку, которая затягивает все трещины, сколы и щели. Работы продолжают после окончательного затвердевания раствора

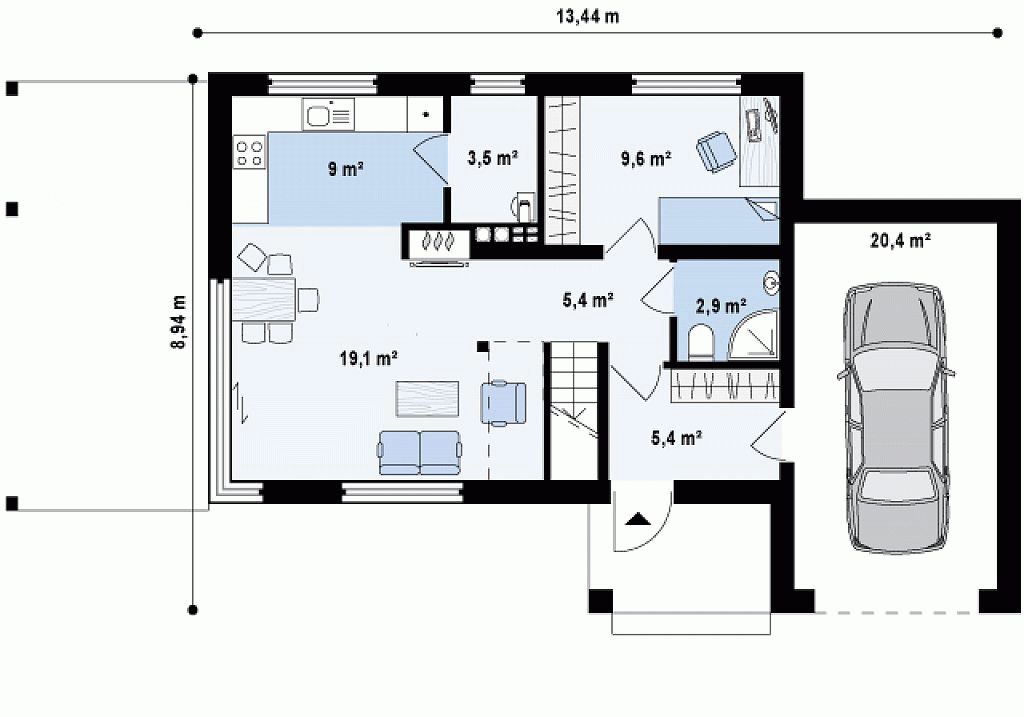

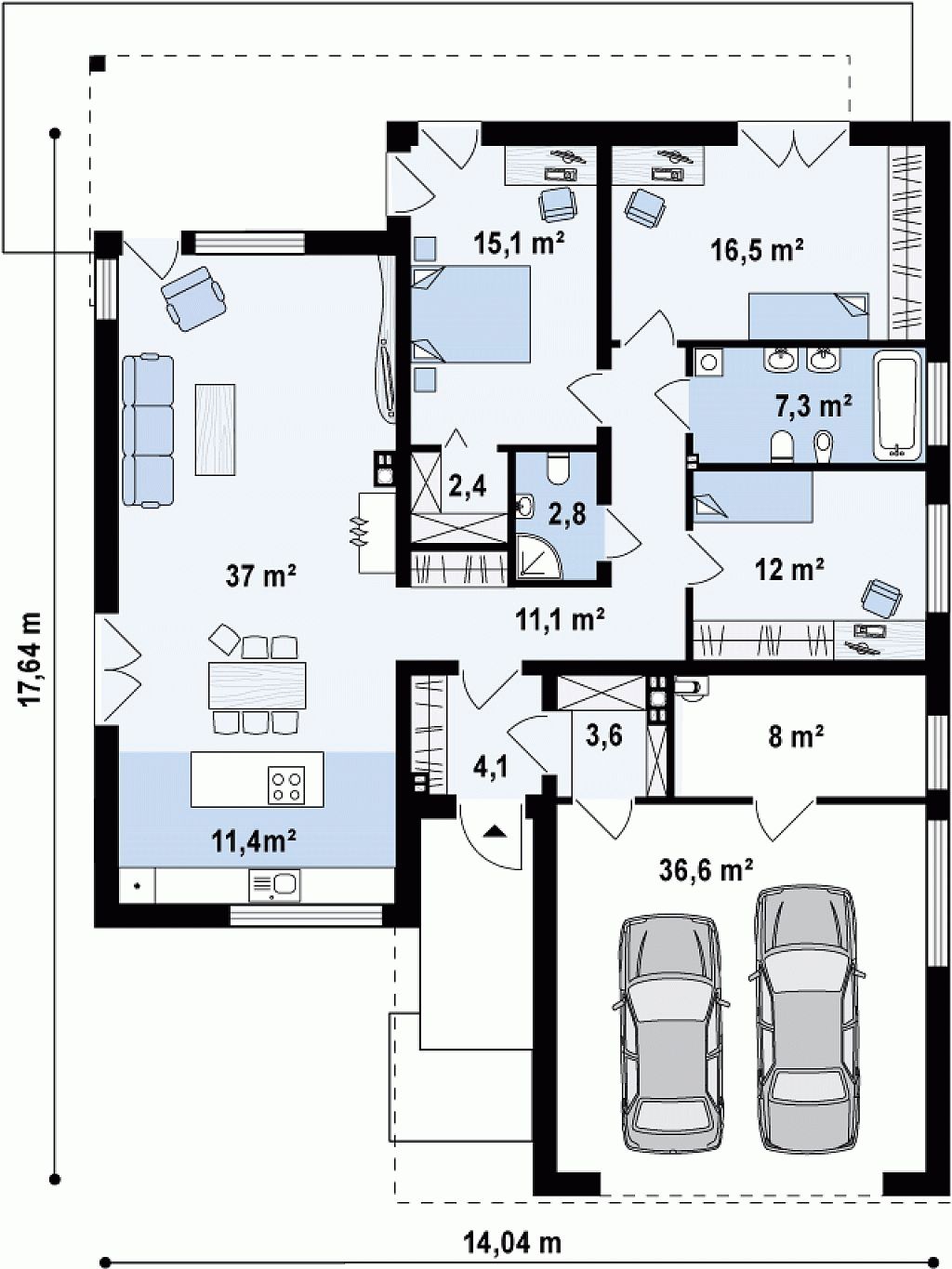

Проект дома с плоской крышей № 2

пароизоляция – поверх стяжки укладывается паровой барьер или битумно-полимерная пленка. Этот слой предназначен для защиты утеплителя от влаги и конденсата, поступающих изнутри здания. Швы пароизоляции тщательно герметизируют (склеивают, сваривают)

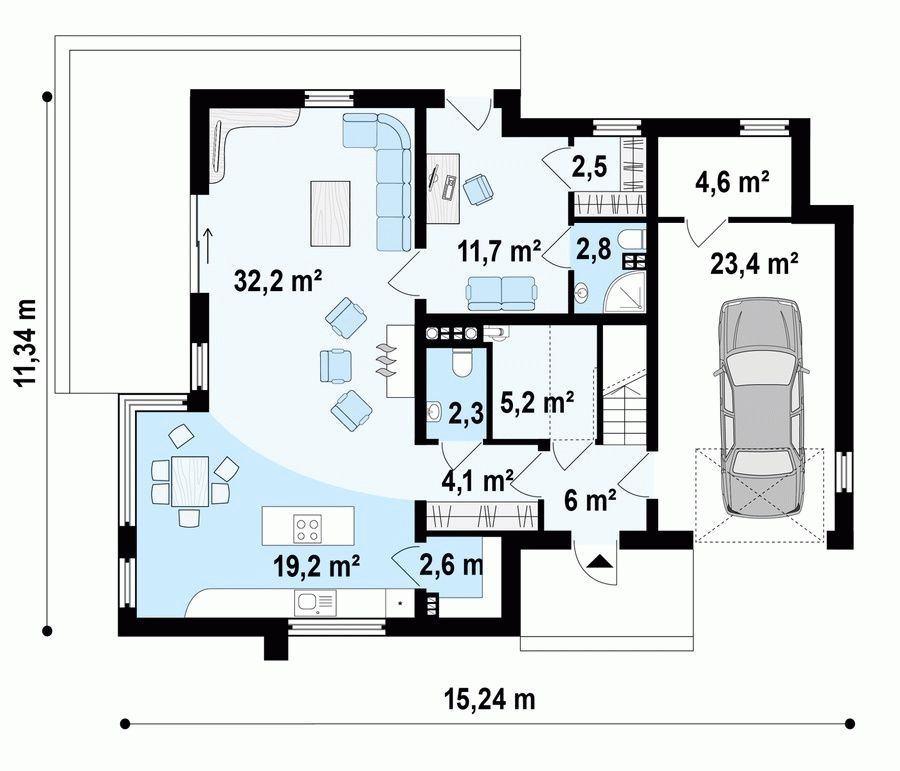

Проект дома с плоской крышей № 3

утеплитель – слой, во многом определяющий эффективность и долговечность кровельного пирога. А поскольку плоская крыша, в отличие от скатной, не имеет подкровельного пространства (которое обеспечивает дополнительную теплоизоляцию), для наших широт вопрос утепления крыши чрезвычайно важен. Чаще всего для этих целей используют минеральную вату – она долговечна, пожаробезопасна, не подвержена гниению, устойчива к сжатию, гидрофобна, паропроницаема

Что особенно важно в случае с плоской крышей – непосредственно на неё можно производить укладку наплавляемой гидроизоляции. Для улучшения показателей теплосбережения используют двухслойную систему утепления, в которой первый (нижний) слой выступает теплоизолятором, а второй – более плотный, дополнительно выполняет распределительную функцию

Проект дома с плоской крышей № 4

Проект дома с плоской крышей № 5

гидроизоляция – для этого выбирают прочный, эластичный, негорючий, устойчивый к температуре, микроорганизмам, грибкам и механическим нагрузкам материал. Для неэксплуатируемой кровли подсобных помещений можно использовать рубероид или битум. Для дома лучше использовать современные покрытия — ПВХ-мембраны, напыляемую гидроизоляцию (полимочевина, жидкая резина), EPDM-мембраны, диффузные (проникающие) мембраны. Они долговечны (при правильной установке и эксплуатации служат до 30 лет), чрезвычайно устойчивы к механическому воздействию. При их разработке учтены даже такие факторы, как предупреждение прорастания корней растений. Оптимальными по фактору цена/качество выглядят ПХВ мембраны, созданные из поливинилхлорида – они прочные, устойчивы к ультрафиолету, не горючи и очень легкие.

Проект дома с плоской крышей № 6

Проект дома с плоской крышей № 7

При устройстве эксплуатируемой крыши (рис.2) с высаживанием растений на гидроизоляцию необходимо уложить геотекстиль, который укладывают между дренажем (гравий) и почвой. Водостойкие синтетические волокна препятствуют вымыванию в дренаж частиц грунта и заиливанию грунта. Если высадка растений не планируется, поверх гидроизоляции наносят стяжку из бетона, на которую укладывают плитку. Как вариант – в виде финишного покрытия можно использовать гравийно-песчаную засыпку. Тип и вид финишного покрытия определяется способом последующей эксплуатации кровли.

Рис. 2. Схема укладки эксплуатируемой плоской кровли

Для длительной эксплуатации плоской крыши очень важно правильно спланировать и организовать водоотведение, чтобы влага эффективно отводилась с поверхности крыши. В зависимости от общего проекта, водостоки могут быть внутренними или наружными, а для предупреждения их замерзания зимой – оснащаться термическими (нагревающими) кабелями

Небольшой уклон позволяет легко решить проблему водоотведения с крыши

Ошибки при строительстве крыши своими руками

• Отсутствие проекта. При строительстве крыши дома своими руками без проекта не получится создать надежную и безопасную конструкцию, поскольку без соответствующей документации невозможно оценить устойчивость сооружения, узнать допустимые нагрузки и сечения стропильных ног, зафиксировать узловые соединения и места крепления, рассчитать количество материалов и т. д.
• Неправильное кровельное покрытие. Например, кровли из керамической черепицы и сланца следует укладывать только при достаточно больших уклонах скатов, а мягкие материалы наоборот – требуют пологой крыши, поскольку в противном случае герметичность конструкции может оказаться под угрозой.
• Неплотное прилегание теплоизоляции. Если блоки с теплоизоляционными материалами будут не плотно прилегать друг к другу, то это приведет к образованию мостиков холода, которые в свою очередь способствуют накоплению конденсата и появлению плесени/грибка.
• Отсутствие/неправильный монтаж пароизоляции. Отсутствие пароизоляционной мембраны с внутренней стороны кровельного пирога, приводит к накоплению сырости в теплоизоляции и древесине, в результате чего материалы теряют свои эксплуатационные качества. Также необходимо следить за тем, чтобы мембрана была уложена правильной стороной.
• Отсутствие вентиляции. Также приводит к появлению конденсата и сырости с соответствующими последствиями. Для создания оптимальной подкровельной циркуляции воздуха необходимо использовать контробрешетку.
• Плохая герметизация. Некачественная герметизация может привести к нарушению целостности всей конструкции. Тем не менее, по причине халатности места соединений часто обрабатываются недостатачно, герметизирующую ленту приклеивают прямо к грязной поверхности гидро- или пароизоляции, а для монтажа кровли используется крепеж без уплотнительной шайбы.
• Нецелесообразная экономия на материалах. Крыша является одной из самых трудновозводимых конструкций, которая защищает все остальные элементы сооружения. Если хочется, чтобы все это служило в исправности в течение долгих лет, нельзя экономить, как на кровельных материалах, так и на всех аксессуарах – мембранах, лентах, крепеже. В противном случае, нерациональная экономия может привести к дорогостоящему ремонту в ближайшем будущем.

А, что есть недостатки? — К сожалению они есть…

Если нет сильного ветра этот вариант щедро собирает на своей поверхности массу снега. Потребуется часто его убирать, чтобы использовать территорию для своих целей. Иногда он может приводить к заметным протечкам.

Очищать снег часто придется с помощью механических средств. Они могут повредить кровлю.

Структура крыши отличается особенной сложностью в сравнении с другими видами форм. Для нее придется организовывать много водостоков. Они в свою очередь часто засоряются.

Со скатной версии покрытия крыши вода стекает самостоятельно и это происходит очень быстро. Она не успевает нанести заметный ущерб.

• Балясины — определение, установка, дизайн и создание своими руками (70 фото)

• Ставни на окна — основные виды и варианты изготовления своими руками (65 фото)

• Одноэтажные дома — красивые функциональные проекты. 65 фото готовых и типовых чертежей

Из-за этого многие считают, что плоская крыша в частном доме не лучший вариант. Но сейчас отечественные производители узнали о положительном западном опыте и научились создавать правильные материалы.

А специалисты по монтажным работам переняли методы качественной работы в этом направлении, и ситуация начала меняться в лучшую сторону. Этот подход уже смог прижиться и в России.

Водоотвод

В умном доме вода, собираемая с плоской крыши, имеет практическое применение. Дождевая вода мягкая. В ней удобно стирать и купаться. В таком случае кроме рассмотренных ниже стандартных подходов, нужно предусмотреть дополнительные фильтры.

Стандартный состав водоотвода включает элементы:

1. Приемные раструбы (фитинги).
2. Трубы, по которым вода направляется в емкость или канализацию.
3. Соединительные элементы и фурнитуру.

Различают два типа конструкций водостоков. Трубы внутреннего водоотвода расположены в самом здании. Это экономный вариант. Он отлично работает в межсезонье, когда снеговой покров подтаивает, но на улице мороз. Труба внутри дома не замерзает, обеспечивая работоспособность системы круглый год.

Другой тип водоотвода — внешний — легче обслуживать. Уклон крыши делается к краям, вода поступает в трубы, закрепленные к стенам.

Элементы водоудаления изготавливают из современных пластиков с защитой от разрушения ультрафиолетом. В воронках встроены фильтры и электроподогрев. Благодаря этому в трубы не попадают листья и птицы, не образуется наледь в зимнее время.

С зеленой крыши вода может удаляться по двум направлениям. Дождевая собираться отдельно в емкость для дальнейшего использования. Лишняя влага системы полива сбрасываться в канализацию.

Как сделать разуклонку?

Способы заложения уклона выбираются исходя из несущих способностей и назначения конструкции. Лучшие результаты достигаются при заложении разуклонки с помощью насыпных материалов, облегченных марок бетона или специализированных плит утеплителя клиновидной формы. Вне зависимости от выбранного способа разуклонка закладывается одновременно с другими слоями пирога, до ввода крыши в эксплуатацию.

Полистиролбетоном или керамзитобетоном

Суть данного метода заключается в формировании уклона путем заливки монолитной наклонной стяжки из облегченных, но сравнительно прочных марок бетона. Подходящими характеристиками обладают пенобетон и растворы с пористыми наполнителями (пенополистирольной крошкой, керамзитом, пеностеклом).

Залитая стяжка укрепляется армирующей прослойкой и закрывается гидроизоляционными покрытиями после вывода из раствора влаги и набора им марочной прочности.

Способ ценится за получение прочного наклонного основания, совместимого с другими материалами пирога и улучшающего теплоизоляционные показатели перекрытия. Но из-за текучести бетонов сформировать точный или крутой уклон при его выборе довольно сложно. В частности, на больших площадях для заливки разуклонки из бетона задействуется спецоборудование. Залитые уклонные стяжки при этом имеют толщину от 5-10 см и более и много весят.

На плоских крышах со сравнительно небольшой площадью технология заливки стяжки упрощается – нужный угол обеспечивает армосетка или маяки, прикручиваемые прямо к основанию. После проверки уровня они просто заливаются легким бетоном с максимально мелким размером наполнителя, выравниваются и накрываются пленкой.

Из видео узнаете, как делать разуклонку из полистиролбетона на плоской кровле:

Керамзитом и другими насыпными материалами

Данный способ признан простым и бюджетным: керамзит и аналогичные гранулированные материалы засыпаются поверх стеклоизола и других видов паро- и гидроизоляции, с закреплением нужного уклона тонкой стяжкой или рулонными покрытиями. Укладка остальных слоев пирога плоской кровли выполняется после отвердевания раствора и исключения вероятности накопления керамзитом влаги.

Точный порядок действий зависит от материала основания: бетонные поверхности под насыпным слоем обязательно праймируются, деревянные – пропитываются антисептическими и противопожарными грунтами. Об особенностях устройства и монтаже плоской кровли по деревянным балкам читайте тут.

На крышах с основаниями из гофрированного профнастила способ по понятным причинам реализуется редко, исключение делается лишь для пирогов с утепленной гофрой, закрытых листовыми материалами.

Основные сложности заключаются в формировании точного уклона и выравнивании поверхности:

• Крупные гранулы керамзита лучше держат форму и тепло, но нуждаются в более толстой выравнивающей стяжке.
• Мелкие насыпные материалы типа пеностекла или перлита, наоборот.

При планировании эксплуатирования плоской крыши такие насыпи в любом случае армируются или укрепляются другими способами. Узнать больше об особенностях использования и монтаже плоской эксплуатируемой кровли можно здесь.

Утеплителем

Большинство застройщиков считают этот способ оптимальным: легкие плиты минваты или пенополистирола клиновидной формы крепятся к основанию клеем или дюбелями, формируя требуемый уклон с высокой точностью.

Траты на утеплитель превышают обычные, но не становятся чрезмерными, в большинстве пирогов эта прослойка является обязательной и закладывается в любом случае. Схема укладки плит может иметь любую сложность, прилагаемые производителями технологические карты сводят ошибки монтажа к минимуму.

Из-за малого веса клиновидных плит данный способ реализуются как при возведении плоских крыш, так и при их ремонте. «Мокрые» процессы при монтаже, как правило, отсутствуют, с наружной стороны утеплитель защищается полимерными мембранами или аналогичными по надежности покрытиями.

К недостаткам технологии относят лишь привязку к тех.карте укладки и потребность в специализированных системах утеплителей.

Резка обычных плит под нужным углом допускается, но приводит к лишним отходам и тратам. Ровность и прочность у подрезанных вручную плит в любом случае уступает клиновидным заводского качества.

Как сделать разуклонку из клиновидного утеплителя, узнайте из видео ниже:

Способы устройства плоских конструкций

Есть несколько основных способов создания плоских кровель:

• Посредством установки бетонных плит перекрытия. Такую работу можно выполнить за довольно короткие сроки, но потребуется специальная подъемная техника. Применение данного способа предполагает осуществление утепления. Материал можно укладывать и изнутри, и снаружи.
• С использованием металлических швеллеров или двухтавровых балок, поверх которых необходимо уложить доски: их толщина должна составлять 25-40 мм. Сверху насыпают слой керамзита, затем создается бетонная стяжка.
• Создание перекрытия осуществляется посредством монолитного бетонирования. Для этого требуется устройство опалубки повышенной прочности с толстыми опорами. Опоры скрепляются между собой при помощи перемычек. Такой тип перекрытия также надо утеплять.
• При помощи керамических блоков больших размеров: их укладывают поверх балок из металла. Такие блоки заменяют деревянный настил. Основным преимуществом данного способа является использование керамики, отличающейся повышенной механической прочностью, устойчивостью к воздействию влаги и обладающей отличными звуко- и теплоизолирующими свойствами. Крупногабаритные керамические блоки не нуждаются в дополнительном утеплении: при их использовании можно ограничиться такой мерой, как создание бетонной стяжки.
