Водосточная система плоской крыши

Водосточная система плоской крыши — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

Неорганизованный. Он заключается в том, что вода просто соскальзывает с крутых скатов. Этот способ самостоятельного водостока используют в частных домах со скатными крышами, однако не годится для сооружений с плоской крышей.
Внешний. Состоит из закрепляемых на ветровой доке или стропилах водосточного желоба и водосточных труб. Самотеком за счет уклона крыши вода удаляется со скатов и сливается в водосточную канаву или ливневку. Внешний водосток используют для отведения воды с плоской кровли малой площади, в частности, для хозяйственных сооружений.
Внутренний. Характерная черта внутреннего водостока то, что его прокладывают внутри кровельного пирога. Он разработан с учетом специфики плоской кровли.

Внутренний водосток плоской кровли

Внутренний водосток плоской кровли размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он состоит из:

Водосточных воронок, устанавливаемых на поверхности крыши, в низких местах, сооруженных при разуклонке. Функция воронок – сбор и фильтрация талой и дождевой воды, попадающей на кровлю.
Горизонтальных водосточных труб, которые устанавливают под слоем гидроизоляции и утеплителя под уклоном, если обустраивается самотечный водосток или без уклона, если вакуумный.
Вертикальных водосточных труб, которые собирают потоки воды, идущие из горизонтальных труб, и сливают в ливневую канализацию.

По способу передвижения воды в водосточная система бывает самотечного и вакуумного вида. Принцип работы вакуумного водостока состоит в том, что осадки полностью заполняют трубы, создавая водяной столб, при движении которого вниз, воздух поднимается сначала вверх, создавая вакуумную среду, а затем увлекает за собой воду из водосточной воронки, как бы засасывая ее. В зонах с обильными ливнями опытные кровельщики рекомендуют установку вакуумной системы, которая справляется быстро справляется с большим объемом воды, да еще и самоочищается за счет ее быстрого продвижения по трубам.

Конструкция водосточной воронки

Водосточная воронка на плоской кровли отвечает сбор и прием воды, скапливающейся на поверхности. Она состоит из:

Нижней части, которую монтируют в основание плоской кровли.
Уплотнителя, герметично соединяющего верхнюю и нижнюю часть водосточной воронки.
Верхней части, проходящей в толще утеплителя и гидроизоляции.
Защитной решетки, которая находится над поверхностью крыши и защищает водосточную воронку от проникновения крупного мусора и образования засоров.

Герметичность соединений между элементами водосточной воронки – обязательное условие эффективной работы водосточной системы. При обследовании плоской крыши после обнаружения протечки в 70% случаев проблема заключалась в проникновении воды между стыками деталей воронки.

Правила постройки внутреннего водоотвода

Основные правила монтажа внутренней системы отвода осадков описаны в СНиП 2.04.01-85. Если придерживаться их, то установка системы и ее дальнейшее использование не приведет к разрушению покрытия кровли или труб. Поэтому следует придерживаться следующих правил:

Воронки водостока должны располагаться в нижних частях крыши на равномерном расстоянии друг между другом.
Если уклон от воронки располагается более, чем на 50 см, то величина его наклона должна составлять 5%. Такая высота достигается с помощью утепляющего слоя или дополнительной бетонной стяжки.
Чаша воронки не должна опираться на теплоизоляцию. Для этого используется специальный деревянный брус, который требуется обработать антисептиком. Он устанавливается на саму кровлю (ее основание), а уже после этого к дереву крепится слив.
Все перегибы и места соединения горизонтальной и вертикальной части водосточных труб должны делаться с помощью специального переходника, который не ограничивает прохождение воды по сливу.
Если воронка устанавливается выше точки промерзания, то необходимо установить для нее специальную систему обогрева, чтобы сброс осадков происходил и в морозное время года. Если теплые помещения находятся более чем на 1 м от воронки, то обогрев требуется ставить и на трубы в этом промежутке.

Как должны располагаться воронки внутреннего водостока плоских кровель и как их устанавливать узнайте из видео ниже:

Для составления плана размещения внутренней системы водостока рекомендуется обращаться к специалистам. Неправильный расчет и распределение воронок или труб может привести к поломке сливной системы, а также неэффективной работе водостока.

Разметка установки точек приема воды проводится на этапе проектирования здания, так как в план заносится месторасположение воронок и сливных труб.

Схема установки воронки:

Также при составлении плана требуется учитывать:

погодные условия в регионе, где находится постройка;
максимальное количество возможных осадков (можно вычислить исходя из общей статистики за прошлые года);
особенности конструкции самой крыши (наличие вентиляции, люков, выходов на крышу, а также дымоходов);
габариты дома и площадь крыши;
обратный напор, который может образоваться под воздействием чрезмерных осадков.

Диаметр водосточной трубы определяется индивидуально для каждого сооружения, с учетом возможных осадков. Поэтому определить средние показатели размеров, которые будут универсальными, практически невозможно.

Пример проекта дома с обозначением места установки воронок:

Чтобы смонтировать внутреннюю систему отвода осадков требуется (пример для инверсионной системы, когда утеплитель кладется на гидроизоляцию):

в заранее размеченном месте крепится прижимной фланец, который удерживает слой гидроизоляции (каковы нюансы выбора и укладки гидроизоляции на плоской кровле?);
укладывается слой утеплителя, в котором необходимо проделать отверстие нужного диаметра;
устанавливается слой, разделяющий утеплитель и надставную часть воронки;
настилается мембрана, которая является наружным слоем покрытия крыши;
устанавливается оголовок воронки.

Монтаж воронки в разных случаях может осуществляться с помощью шурупов из нержавеющей стали или путем приклеивания всех деталей к крыше.

Строение водосточной системы

Чтобы система водоотведения с крыши работала правильно, она должна включать в себя все необходимые элементы. Несмотря на достаточно простое устройство, в ней должны присутствовать следующие детали конструкции:

желоб, который является основной частью системы. Он изготавливается из полукруглой трубы и устанавливается вдоль периметра строения, принимая в себя всю воду, стекающую с крыши. Желоба должны иметь небольшой уклон в сторону сливных воронок;

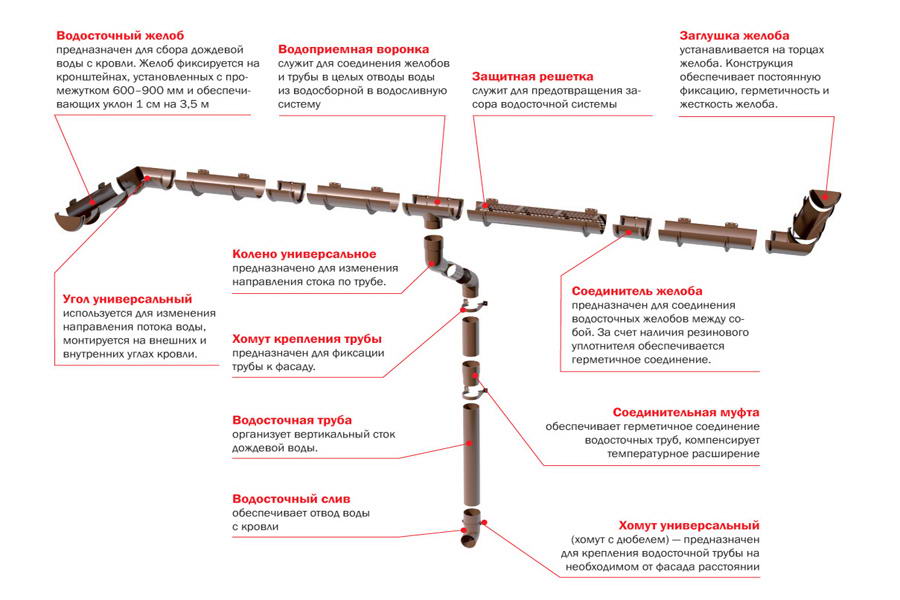

Устройство водосточной системы крыши
отдельные детали желоба, если он получается слишком длинным, соединяются между собой при помощи соединителей-муфт;
внутренние и внешние углы обеспечивают соединение желобов на угловых частях строения;
воронка водоприемная направляет воду в сливную трубу, устанавливается на желоб. Внутри нее должна находиться защитная решетка, которая обеспечит защиту труб от засоров в результате попадания в них мусора, листьев;
Монтаж воронок к желобам
вертикально расположенная длинная труба называется сливом или сливной трубой. Жидкость из желобов в нее попадает через воронки. Труба должна идти до канализационной системы;
окончание слива – это так называемое колено. Данная деталь слива имеет изгиб, который поможет сохранить дистанцию между стенами и фундаментом строения и местом, откуда вытекает вода. Также колена могут соединять между собой воронки и трубы-стоки, они присоединяются к воронкам под углом 45 градусов;
хомуты или кронштейны позволяют закрепить водосточный желоб на строении. Это крепежные элементы, они устанавливаются с шагом около 30-60 см и крепятся обычно на стропила либо лобовую доску на фасаде;
на желобе могут устанавливаться и заглушки, которые отвечают за ограничение потоков воды.

Таблица. Используемые для изготовления системы материалы.

Материал	Характеристики
ПВХ	Простые в установке, легкие и удобные элементы. Сборка производится без особых трудностей, так как все детали точно подогнаны друг к другу. ПВХ не боится воздействия воды, не ржавеет и довольно устойчив и к другим факторам воздействия. Срок службы системы – до 50 лет.
Металл	Для изготовления стока может использовать металл с оцинковкой или черный. Сейчас используется все реже, так как появились новые виды материалов, позволяющих создать более долговечные конструкции. Срок службы – всего 10-15 лет.
Медь	Традиционный, но дорогостоящий материал для изготовления деталей водостока. Не имеет недостатков, за исключением стоимости.
Металлопластик	Материал, объединяющий в себе достоинства металлических и ПВХ изделий. Прочный, долговечный, может служить без нареканий свыше 50 лет.

Медный водосток в частном доме

Устройство водостоков на мягкой кровле: монтаж наружной системы из ПВХ ↑

На кровлях из гибкой черепицы малоэтажных домов (до 10 м) можно ограничиться устройством наружного неорганизованного водоотвода . Конечно, только в том случае, если входы в здание снабжены сверху козырьками . Подобная система наиболее эффективна в районах, где количество осадков не превышает за год 300 мм.

Что же касается наружного организованного водоотвода , то устройство водостоков на мягкой кровле предполагает наличие желобов и труб для водослива

При этом принимаются во внимание такие параметры, как количество и интенсивность осадков, площадь и особенности конфигурации крыши, места расположения водоотводящих труб, размеры желобов и водосточных труб, количество отдельных элементов, скажем, воронок, соединителей, заглушек, углов, колен и т. д

Воронки могут быть двух типов: обычные и расширительные. С помощью последних компенсируют линейную деформацию желобов при перепадах температуры. Расширители используют, в частности, когда последние целиком огибают здание.

Некоторые положения СниП, касающиеся установки водостоков ↑

Водосточные трубы должны быть установлены на расстоянии не меньше чем 18, и не больше, чем 24 м друг от друга.
Продольный наклон желобов начинается с 2%.
Его борт имеет высоту 12 см.
Площадь сечения трубы водостока рассчитывается из соотношения: 1,5 см 2 / кв. м площади крыши.

Система внутреннего водостока

Водосточные системы могут быть как внешними, так и внутренними. Внешние водосточные устройства предназначены для отвода дождевой и талой снеговой воды с поверхности кровли. Кроме этого внешние водостоки для крыши выполняют функцию защиты фундамента здания и его фасада от губительного действия воды. Внутренний водосток устраивается преимущественно на совмещенных кровлях, называемых иногда плоскими, и на инверсионных эксплуатируемых крышах.

В этих конструкциях вертикальная водоотводная труба находится внутри здания, вода собирается в водоприемную воронку, которая располагается в утопленной части кровли.

Водосточная воронка для плоской кровли – виды и способы монтажа

Главный враг любой крыши – вода, разрушительное действие которой приводит к сокращению срока службы кровельного материала, протечкам. У двухскатных, вальмовых и даже односкатных видов крыш есть, что противопоставить талой и дождевой воде. Это их скаты, благодаря уклону которых влага, не задерживаясь на крыше, соскальзывает вниз. Плоские кровли являются менее защищенными, на ровной поверхности скапливаются лужи, которые не успевают высыхать.

Застои воды методично разрушают гидроизоляционный слой, кроме того наносимая ветром пыль оседает в них, образуя болотистый субстрат. Семена растений, попавшие в эту «почву», прорастают и разрушают кровельный пирог корнями. Чтобы избежать продлить срок службы, плоские крыши оборудуют системой водостока, отводящей воду с ее поверхности в ливневую канализацию.

Выбор водосточной системы

Для крыш плоского типа предусмотрено два варианта водосточных систем :

Традиционная (требует установки большого количества воронок, вода по трубам системы идет самотеком).
Гравитационно-вакуумная (отличается высокой пропускной способностью при минимальном количестве коммуникаций).

Традиционный внутренний водосток. Для его эффективного функционирования необходимо правильно выполнить разуклонку кровли, при этом воронки монтируются в нижних точках. Количество приемников воды зависит от размеров крыши. Водоприемные элементы при помощи труб соединяются с вертикальной трубой водостока, по которой вода с крыши попадает в канализацию

Важно установить горизонтальные элементы трубопровода с уклоном, чтобы обеспечить свободный слив воды самотеком

Гравитационно-вакуумная система. Более 30 лет активно применяется во многих странах Европы и мира благодаря высокой экономичности и эффективности. Принцип работы основан на том, что в системе, оснащенной сифоном, возникает вакуумная среда, за счет чего вода всасывается с поверхности и перемещается по трубам с высокой скоростью. К преимуществам системы можно отнести :

поток имеет высокую скорость;
упрощенный монтаж (требуется меньше воронок и коммуникаций, трубы можно не монтировать под уклоном, поскольку вода перемещается по ним под давлением воздуха);
небольшой вес (не создает дополнительного воздействия на кровельную систему);
экономичность (используются воронки и трубы меньшего диаметра в сравнении с традиционной системой без потери производительности);
способность самоочищаться (пропускная способность системы не изменяется с течение времени).

Для сравнения: воронка вакуумной системы с горизонтальным выпуском 75 мм за одну секунду способна пропустить до 15 литров жидкости. Чтобы обеспечить ту же пропускную способность традиционного водостока, потребуется установить воронку с горизонтальным выпуском 200 мм.

При сильных ливнях на плоской крыше может скопиться большой объем воды, с которой не будет справляться система отвода. Чтобы избежать обрушения конструкций по причине чрезмерной нагрузки, требуется обустроить специальный дополнительный водосток – ливневку. Он также может выполнять функцию основного водостока при засорении последнего.

Разновидности систем отвода воды

Для крыш без уклона рекомендуется сделать водосточную систему. Доступные решения разделяются на следующие виды:

Обычные водостоки. Реализация такой системы осуществляется на выступах или на свесах крыши. Водосток ставится в специальные углубления, которые должны быть реализованы во время строительства крыши.

Если система отвода воды делается ниже уровня свеса крыши, тогда специалисты советуют использовать желоба и прямоугольные трубы. Фиксация элементов выполняется при помощи вертикально размещенных кронштейнов. Части слива должны совмещаться с каналами через отверстия (делаются в выступе). Кровельные воронки устанавливаются в самых низких местах с уклоном 3%. Количество этих элементов рассчитывается исходя из следующей формулы – одна воронка на 25 метров длины.

Все элементы крепятся к общей сливной трубе, которая также монтируется с уклоном. Дополнительно устанавливаются аварийные воронки.

Гравитационно-вакуумные системы. Такое решение было впервые использовано более 30 лет назад в Скандинавии. Сегодня такие системы нередко эксплуатируются в Европе и иных странах. Принцип работы водоотвода заключается в инжектирующей способности жидкости в системе. Иными словами, увлекается другое вещество за собой – воздух в нашем случае.

Газообразные массы в стояке сначала двигаются вверх, а когда жидкость попадает в трубы с продвижением вниз, под воздействием гравитации наблюдается обратное движение воздуха. В результате получается вакуум, и влага отводится с огромной скоростью в коллектор.

Для таких систем не нужно предусматривать уклон. Вода продвигается под давлением воздуха.

Достоинства вакуумного водостока:

Большая скорость отвода воды.
Можно использовать трубы узкого диаметра.
Самостоятельная очистка системы.
Малый вес.
Небольшие трудозатраты при реализации водоотвода.
Водосточных воронок используется меньше, и их конструкция несколько иная.

Приведем наглядный пример. Водосточная воронка, используемая в вакуумной среде (75 мм), пропускает до 15 литров воды. Для обычной системы отвода жидкости понадобится выпуск до 200 мм, чтобы достичь подобной производительности.

Выбор водосливной воронки

Воронки для обустройства внутреннего водостока изготавливаются из полимеров, металла или комбинации материалов

Выбирая изделие важно учитывать тип материала, который использован в качестве кровельного настила на крыше. Металлические воронки применяются для установки на крышах, крытых листовым металлом

Полимерные изделия подходят для монтажа на мягкой кровле.

Воронка для плоской крыши может иметь круглую или прямоугольную форму, горизонтальный или вертикальный выпуск. Выбор зависит от места установки и особенностей кровли. Изделия различаются по конструкции, но в любом случае предусмотрена возможность жестко прикрепить воронку к основанию крыши и обеспечить надежную гидроизоляцию узла крепления.

Воронки с металлическим фланцем фиксируются прижимным способом при помощи крепежных элементов из нержавеющей стали. Воронки с полимерным фланцем, снабженным уплотнительной манжетой, крепятся клеевым способом.

Водосточная система в обязательном порядке должна быть защищена от засорения. Чтобы предотвратить попадание в водосток крупного мусора, воронки снабжаются защитными крышками или сетками. Изделия с плоскими крышками с прорезями используются на эксплуатируемых кровлях. Крышки способны выдерживать вес человека. Если предполагается создать «зеленую» кровлю, лучше всего использовать воронки с фильтром для листьев в виде сетчатого колпака .

Воронка внутреннего водостока для обустройства плоской крыши

Современный водосток – это объединенные в одну конструкцию водосточные желоба и стояки. Он необходим для зданий, поскольку в противном случае стены и фундамент быстро придут в негодность. Водосточные системы бывают неорганизованными и организованными, внутренними и внешними.

Неорганизованные водостоки обычно можно встретить на строениях, имеющих небольшую высоту, когда скаты кровли находятся от наружных стен на достаточном расстоянии. Часто отсутствуют организованные стоки для воды у дома с односкатной крышей. Но такие случаи скорее являются исключением, чем правилом, поскольку большинство зданий имеет водосточные системы.

Особенности внутреннего водостока

Монтируя внутренний водоотвод вы обязаны условно поделить всю плоскость на сектора. Это делается потому, что один водосток может обслуживать поверхность не более 200 квадратных метров, с большим объемом он просто не справится и на поверхности будет скапливаться вода. Хоть плоская крыши и имеет такое название, ее поверхность устраивается под определенным градусом. Такой процесс называется созданием разуклонки. Она может создаваться при помощи стяжки или теплоизоляционных материалов.

Конечно, самым простым и быстрым вариантом является стяжка. Для создания нужного уклона поверх плит перекрытия заливается бетонный раствор, а как он застынет, укладывают последующие слои гидроизоляции. Далее размещают теплоизоляционный материал. Он должен быть жестким, поэтому из всех возможных продуктов лучше всего использовать пенополистирол или пеностекло. Эти два материала не боятся намокнуть и толщины в 15 сантиметров для теплоизоляции вполне достаточно.

Финишное покрытие будет подбираться исходя из функционального назначения поверхности. Если оно эксплуатируемое, то в качестве защитного слоя можно использовать: грунт, насыпные материалы, тротуарную плитку и прочее. В случае, когда поверхность не способна выдерживать большие нагрузки, то необходимо рассматривать продукты с меньшей массой, например, битумные, полимерные или напыляемые материалы.

Внутренняя водосточная система хоть и сложная, но включает в себя простые устройства, а именно:

Воронку и желоб, для сбора воды с кровельной поверхности и ее передачи в стоковую магистраль;
Стояки, которые являются основным путем для осадков;
Коллектор, устраиваемый в грунте с системой труб, которые отводят воду в ливневую канализацию.

Для быстрого удаления атмосферных осадков с кровельной плоскости необходимо использовать трубы с диаметром 100-180 миллиметров. Определить необходимое сечение трубы можно исходя из соображения 1,5 квадратных сантиметра сечения трубы на 1 квадратный метр поверхности крыши. Длина одного элемента должна находиться в диапазоне от 700 до 1400 сантиметров.

Проектируя размещение водосточной системы следует найти элемент, от которого круглый год будет исходить тепло. Как правило, им является дымоходная труба. Установив водосток вблизи нее, вы позволите внутренней системе удалять осадки даже в зимнюю пору года.

ВАЖНО: Если вы проживаете в регионе с суровыми зимами, то для надежности водосточной системы устраивается частичный или полный обогрев кровли

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

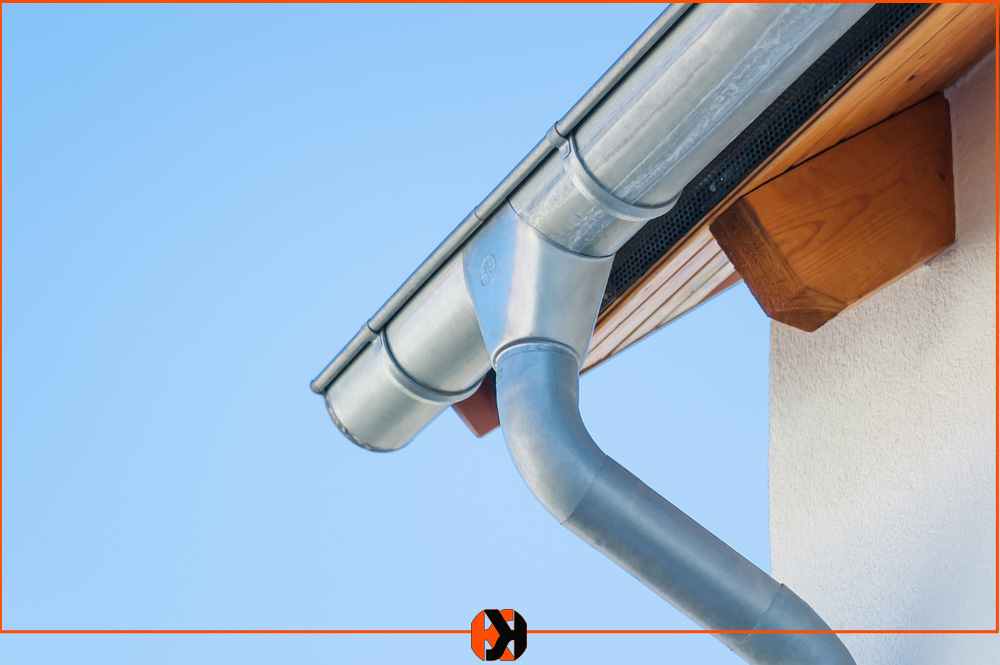

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

возможность эксплуатации практически при любых температурных условиях;
стопроцентная инертность к ультрафиолету;
презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
лёгкость конструкции.

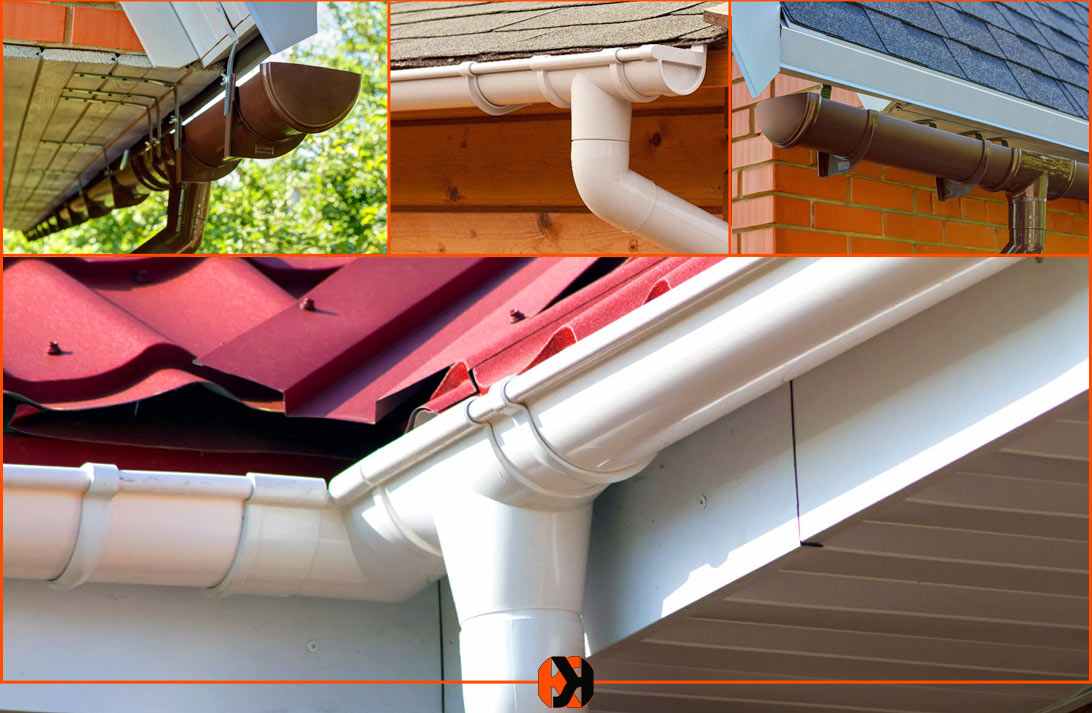

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

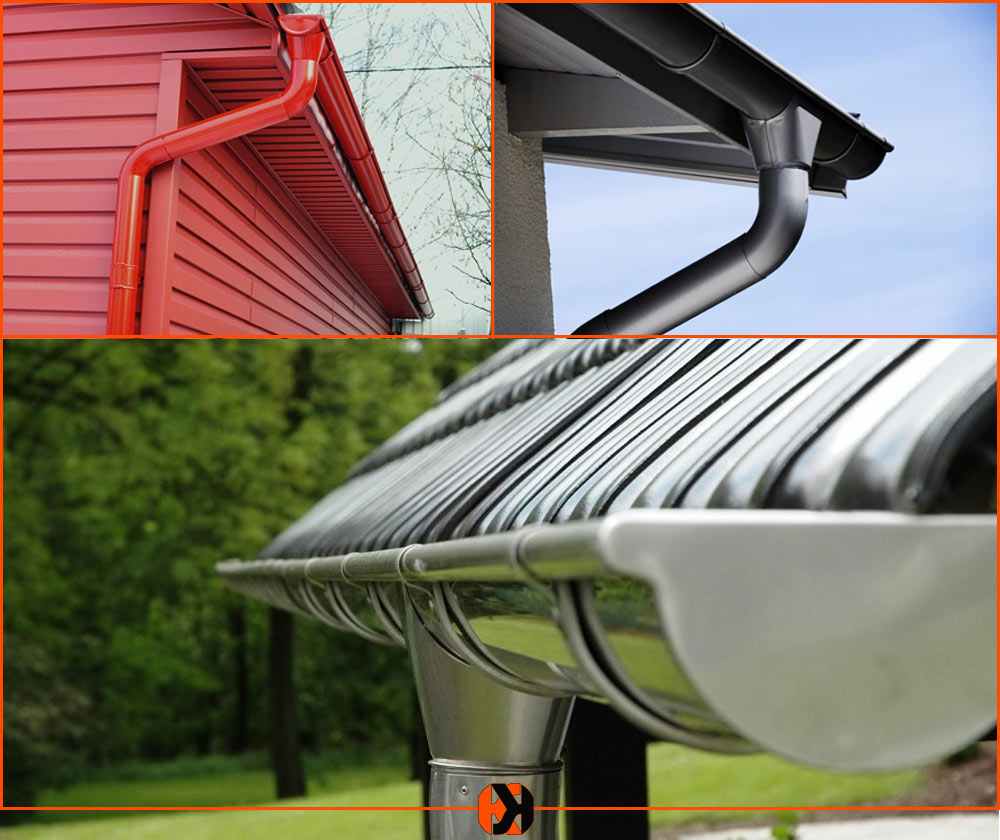

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.
