Стропильная система ломаной крыши: расчет, проектирование, монтаж

Требования к материалам элементов стропильной системы

Твердость и отсутствие брака

Двухскатная ломаная крыша, чаще всего, предполагает деревянные стропила

При этом важно правильно выбрать этот пиломатериал. В идеале это должна быть лиственница, которая имеет один из самых высоких коэффициентов твердости

Ну или как альтернатива – древесина хвойных пород, причем зимней заготовки, отлично просушенная с точным соблюдением всех технологических условий. Выбирать доски и брусья нужно с особой тщательностью, недопустимы даже малейшие признаки дефекта – расслоение, повреждение древоточцами, пр.

Особо хотим обратить внимание на безопасность при работе с пропитывающими составами – работать нужно на улице или в хорошо проветриваемом помещении

Потребуются вспомогательные детали

Стропильная система предполагает устройство сначала обрешетки, формат которой зависит от характеристик кровельного материала, а также контробрешетки, посредством которой выполняется грамотный монтаж гидроизолятора и утеплителя. Эти рейки/брусья должны иметь меньшее сечение. В последнее время в качестве равноценной альтернативы древесным пиломатериалам используется профиль из высококачественной стали.
В схеме ломанной крыши предусмотрено соединение стропильных ног встык под заранее обозначенным углом. При фиксации стыков используется фанера большой толщины.
Также не обойтись без разнообразных крепежей – саморезов, гвоздей, шпилек различных типоразмеров.

Устройство висячей стропильной системы

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см. Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.

Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса. Стропила крепят к мауэрлату с помощью болтов или стальных накладок. Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними. После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Исполнители чертежа

Такой документ, как чертеж крыши, выполняется индивидуально для каждого проекта. Самостоятельное составление может привести к негативным последствиям.

Многие застройщики при выполнении чертежных работ руководствуются стандартами СНИП, пользуются вспомогательной литературой, но при этом совершают множество неточностей. Впоследствии чертеж не утверждается архитектором.

Следовательно, доверяя профессионалам, вы будете уверены в правильности составления чертежа и надежности кровельной конструкции.

Процесс создания чертежа требует досконального понимания сложности процесса, который непосредственно влияет на устройство и эксплуатацию крыши.

Приступаем к работе

Перед тем, как сделать двухскатную крышу, необходимо выбрать материал. Основание – дерево.

Советы по выбору деревянного основания:

идеально подойдут елка, лиственница, сосна. Они не подвергаются резкому гниению, воздействию грибка, плесени;
для строительства необходим только сорт дерева номер один или два. Ни в коем случае (даже если бюджет ограничен, нет выбора) третий недопустим (разрушается быстрее всего);
если есть возможность, стоит выбирать древесину из северных регионов. Там (так утверждают эксперты) материал плотнее. В нем меньше пор;
время рубки – с февраля по март. Дерево в это время «спит», древесина плотная и достаточно сухая, именно такая нужна для возведения крыши.

Начинаем работу с того, что мастерим стропила самостоятельно без профессиональных строителей.

Система стропильного типа – это, по сути, несколько досок (количество зависит от длины и ширины), на которые идет упор всей кровли.

Важно правильно подобрать сечение и шаг стропил (на каком расстоянии будут расположены доски). Величина шага напрямую зависима от размера доски

Правильно рассчитать шаг и длину доски поможет таблица:

Длина стропил (м)
Установочный шаг стропил (м)	3	4	5	6
0,6	40×150	50×150	50×175	50×200
0,9	50×150	50×200	75×175	75×200
1,1	75×125	75×175	75×200	100×200
1,4	75×150	75×200	75×200	100×200

Также в расчет берут:

нагрузку от снега в холодное время года;
массу материала, который будет покрывать конструкцию сверху;
пролеты;
толщину утеплительного материала.

Всегда ли нужна теплоизоляция, которая поможет сохранить тепло под кровлей? Нет. Она необходима, если планируется обустройство мансарды, жилой комнаты, чердака. В противном случае нет необходимости тратить деньги.

Если под крышей предусмотрена жилая комната, то требуется внутреннее утепление кровли

Если теплоизоляция нужна, то изнутри делают обшивку минеральной ватой. Это самый дешевый утеплитель. При этом он хорошо выполняет свои функции, служит долго, работать с ним просто – справится даже начинающий строитель.

В деле устройства двухскатной крыши дома большую роль играет не только выбор, но и обработка древесины:

антисептиком. Она предотвращает образование грибка, плесени. Чем раньше провести обработку, тем больше вероятность того, что дерево останется целым и невредимым;
антипереном. Состав продается в любом строительном магазине. Он повышает устойчивость древесины к огню. Обработка этой смесью не обязательна, но желательна с целью повышения безопасности.

Первый этап – проектирование и расчёты

Создание чертежей ломаной крыши – один из залогов успешного монтажа конструкции. На чертежах и по расчётам можно увидеть, как будет выглядеть крыша в готовом виде, как на её внешний вид и практичность будут влиять размеры, угол наклона и другие факторы.

Если проектировать чертежи в электронном варианте с помощью специальных программ, то модель крыши можно даже увидеть в 3D-формате.

Выбор угла наклона

На выбор угла наклона кровли влияют несколько показателей:

Материал кровельного покрытия. Для кровли из металлопрофиля или черепицы рекомендуется делать угол ската — 22°, для шиферного покрытия — 30°.

Если уклон будет меньше, то в стыки между материалом начнёт заходить вода и снег, а это снизит срок эксплуатации покрытия.

Рулонное кровельное покрытие на основе битума используется там, где угол наклона больше 30°.
Нагрузка от ветра. Ветер даёт сильную нагрузку на кровельное покрытие и всю стропильную систему. Даже небольшое увеличение угла наклона (например, на 30°) увеличит нагрузку от ветра примерно в 5 раз.
Но и небольшой уклон также будет на руку порывистому ветру. В этом случае, он легко попадёт через стыки кровельного покрытия под крышу и сорвёт её.
Снеговая нагрузка. Самая большая нагрузка от снега будет при уклоне в 30°. Если угол ската 45°, то снег не сможет вообще задерживаться на крыше.
Частота осадков в данном регионе. В местности, где осадки – это частое явление, оптимальный угол наклона — 45°. А в местности с умеренным климатом, но сильным ветром, лучше сделать скаты крыши под углом 30°.

Стандартные углы наклона в верхней части конструкции составляют от 20° до 30°, а в нижней – от 50° до 60°.

Вычисление площади

Ломаная крыша требует тщательного расчёта каждого элемента конструкции. Любые неточности и погрешности приведут к тому, что нагрузка на перекрытия будет распределяться неравномерно. В итоге несущая конструкция не выдержит массы кровельного покрытия и стропильных ног.

Крышу ломаного типа лучше разделить на несколько геометрических фигур (прямоугольников треугольников, трапеций) для упрощения расчётов. Затем нужно провести точные замеры каждой из этих фигур, а потом вычислить их площадь. Общая площадь ломаной крыши будет суммой каждой из перечисленных геометрических фигур.

Количество кровельного покрытия зависит от площади поверхности крыши. К этому значению нужно прибавить 15 % — с учётом стыков, бракованного материала, деформации во время работы и других непредвиденных обстоятельств.

При вычислении общего веса конструкции стоит учесть вес:

кровельного покрытия;
утеплителя, гидроизоляционных материалов;
обрешётки;
стропильных ног, балок перекрытия, раскосов;
окон, дверей;
вентиляционного оборудования и других инженерных систем;
будущей мебели.

Выбор материалов

Дерево

Легкий и прочный природный материал. Для основы каркаса лучше использовать рейки 100-150 мм × 100-150 мм твердых видов дерева. Минусом деревянных брусков является их подверженность влажности и провисание при большой длине.

Дерево является материалом, пропускающим воздух, поэтому для устройства крыш под жилые помещения, лучше использовать именно его.

Металл

Металлические опоры чаще используются для более обширных помещений. Имеют лучшую прочность, по сравнению, с деревянными балками. Соответственно, стоимость металлической стропильной системы выше.

Крыша от А до Я — подробный обзор всех видов + рекомендации мастера
Утепление крыши: как и чем лучше всего утеплить крышу. Советы по выбору материалов и технологии утепления своими руками (110 фото)
Четырехскатная крыша: лучшие схемы, проекты и рекомендации как построить своими руками (85 фото)

Прочность металлического профиля разрешает повышать шаг между частями каркаса, сохраняя высокую надежность конструкции.

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки

Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

для черепичных кровель, шифера 22 гр.;
для металлочерепицы – 14 гр.;
ондулин – 6 гр.;
профнастил – 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50х100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки
Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Этапы работ

На несущие стены здания необходимо уложить рубероид в один или два слоя. Он будет выполнять гидроизоляцию защиту.
Затем переходят к монтажу мауэрлата. Крепление балок к шпилькам осуществляют при помощи гаек.
Внутреннюю часть мауэрлата монтируют таким образом, чтобы обеспечить её совпадение с внутренней частью стены. При условии большой толщины стены можно выложить защитный ряд. Его располагают с наружной стороны. Для работ используют кирпич.
После того как мауэрлат установлен, переходят к креплению вертикальных стоек. Для этого используют временные распорки. Начинают установку с крайних стоек в ряду, после чего необходимо натянуть между ними веревку. Она будет служить уровнем для установки остальных стоек.
Стойки устанавливают с шагом в 2,5-3 метра. Он будет оптимальным. Высоту их определяют в соответствии с предполагаемым уровнем потолка, прибавив к этому параметру 10-15 см.
После этого переходят к установке верхних секций. Их крепят к вертикальным стойкам, а в верхней части соединяют.
Образовавшиеся соединения необходимо закрепить при помощи фанерных накладок. Их фиксацию на брусе осуществляют саморезами.
Прогоны устанавливают на стойки из досок. После чего монтируют ригели, которые необходимо зафиксировать временной подпоркой. Затем их закрепляют, используя доски.
Брус-прогон монтируют в верхней части конструкции.
Последним этапом будет установка и фиксирование раскосов.
На стропильные ноги набивают контробрешётку, используя гвозди и молоток.

Когда все работы с монтажом стропильной системы закончены, можно приступать к следующему этапу формирования кровельного пирога – укладке тепло-, паро- и гидроизоляции.

Послойное изображение кровельного пирога

Пароизоляционная плёнка крепится с внутренней стороны помещения. Для этого хорошо подойдут металлические скобы

Важно соблюдать равномерное натяжение материала.
В качестве утеплителя можно использовать минеральную вату или пенополистерол. Их монтаж производят между стропильными ногами.
Укладка гидроизоляции — завершающий этап, осуществляют её внахлест несколькими слоями

Это поможет свести риски протечки к минимуму.
Фиксирование материала обеспечивается контррейками, которые монтируют снизу вверх, начиная от карниза и двигаясь к коньку.
Контррейки обеспечивают вентиляцию кровельного пирога, а также помогают сохранить целостность гидроизоляционной плёнки.Дальнейшие работы можно описать как кровельные:

Когда плёнка гидроизоляции уложена, приступают к монтажу обрешётки. Определение шага реек зависит от типа кровельного покрытия, используемого при строительстве. Для удобства работ его делают в 30-35 см. при условии использования жёстких материалов. А вот для мягкого кровельного покрытия лучше подойдёт сплошная обрешётка из листов фанеры или ОСБ-плит.
Рейки необходимо располагать прямолинейно, чтобы после, при укладке кровельного материала, не возникло проблем.
Особенностей укладки кровельного покрытия для ломаной двускатной кровли нет, поэтому работы осуществляются в соответствии с выбранным материалом.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Угол наклона скатов

Уклон двускатной кровли в строительстве задается на этапе проектирования. Конструкции с углом до 30° считаются пологими, 30-45° — со средним уклоном, 45-60° — крутыми.

На выбор наклона скатов определяющее значение оказывают:

Ветровые нагрузки. Чем больше подъем крыши, тем выше парусность и сильнее воздействие ветра. В районах, где часто бушуют ураганы, оптимальный угол 15-20°.
Снеговые нагрузки. Здесь зависимость обратная. Чем уклон меньше, тем больше осадков скапливается на кровле. Чтобы воспринимать вес снега, требуется более мощная конструкция, что нецелесообразно. В снежных регионах самый благоприятный наклон скатов около 25-40°.
Тип кровельного материала. Для каждого вида разработаны рекомендации о максимально и минимально допустимом угле монтажа. Если их не соблюдать, герметичность и внешний вид кровли могут пострадать.
Конструктивные особенности. В проектах домов с двускатной крышей и мансардой уклон скатов должен обеспечивать необходимую высоту помещения. Иногда крыша делается ломаной, чтобы слишком не поднимать конек.

Наиболее универсальный угол наклона двускатной кровли — 20-45°.

Существуют еще разноуклонные крыши, где каждый скат расположен под своим углом. Но такие системы нужно использовать очень аккуратно, поскольку в плане архитектуры они достаточно нестандартные, а монтаж их сложнее, чем симметричных конструкций.

Какие материалы нужны?

После того, как будет разработан чертёж и проект будущей крыши, станет понятно, какого сечения брус нужно приобретать, какая должна быть обрешётка и материал кровли.

Можно использовать брус от древесины хвойных пород (сосна, ель). Влажность дерева не должна быть больше 20%. Материал должен иметь гладкую поверхность, без сучков, расслоений, следов поражения насекомыми и трещин.

Также понадобятся:

Брус для мауэрлата и прогонов – сечение 200×200 и 50×100 мм соответственно.
Обрезные доски – для стропильных ног (размеры 50×200 мм).
Доски – для обрешётки и контробрешётки (сечение 50×50 либо 20×90 мм). Для создания обрешётки также можно применять оцинкованный профиль.
Толстая фанера – для фиксации и закрепления стыков стропил.
Утеплитель (толщина 200 мм).
Гидроизоляция и пароизоляция.
Герметик.
Металлические крепежи для стыковки мауэрлата и стропил, скобы, кронштейны, саморезы.
Кровельное покрытие.
Антипирены, антисептическая обработка, пропитка от гниения. Обработку этими средствами нужно проводить 2 раза до монтажа на крыше. Проводить процедуру по факту – неудобно и не надёжно, ведь не получится обработать материал в недоступных местах или в некоторых зонах с внутренней стороны.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.
Вальмовая. Конструкция состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.
Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.
Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

Чертеж примыкания крыши к парапету;
Чертеж примыкания крыши к парапету без прижимного профиля;
План используемой крыши;
План соединения скатов;
План ливневой канализации;
Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

Конструкция односкатной крыши;
Конструкция двухскатной крыши;
Конструкция четырехскатной (вальмовой) крыши.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

шифер;
металлочерепица;
керамическая черепица;
дерево;
рулонные битумные материалы;
профнастил;
ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции

А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля

Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Каркасы стен

Схема каркаса боковых стен ломаной крыши (1 — напольный брус; 2 — стропило; 3 — опорный брус; 4 — балка перекрытия; 5 — привальный брус).

Теперь изготовим каркас стен. Нужно наложить на стойки сверху прогоны из досок и установить остальные стойки. Полученная конструкция в дальнейшем послужит как каркас для будущих боковых стен помещения мансарды. На прогоны нужно установить и прикрепить затяжки. Чтобы впоследствии осуществлять монтаж верхних скатов и без опаски ходить по затяжкам, под них принято ставить подпорку.

После того как вы установите все затяжки, накройте их сверху доской. Далее стоит установить на места боковые стропила, затем можно приступать к установке верхних скатов посредством стропил.

После установки всех затяжек скрепите их сверху доской, придайте дополнительные соединения, и конструкция окажется более жесткой. Затем установите боковые стропила – после этого наступит черед верхних скатов, которыми отличаются ломаные крыши от любой двухскатной.

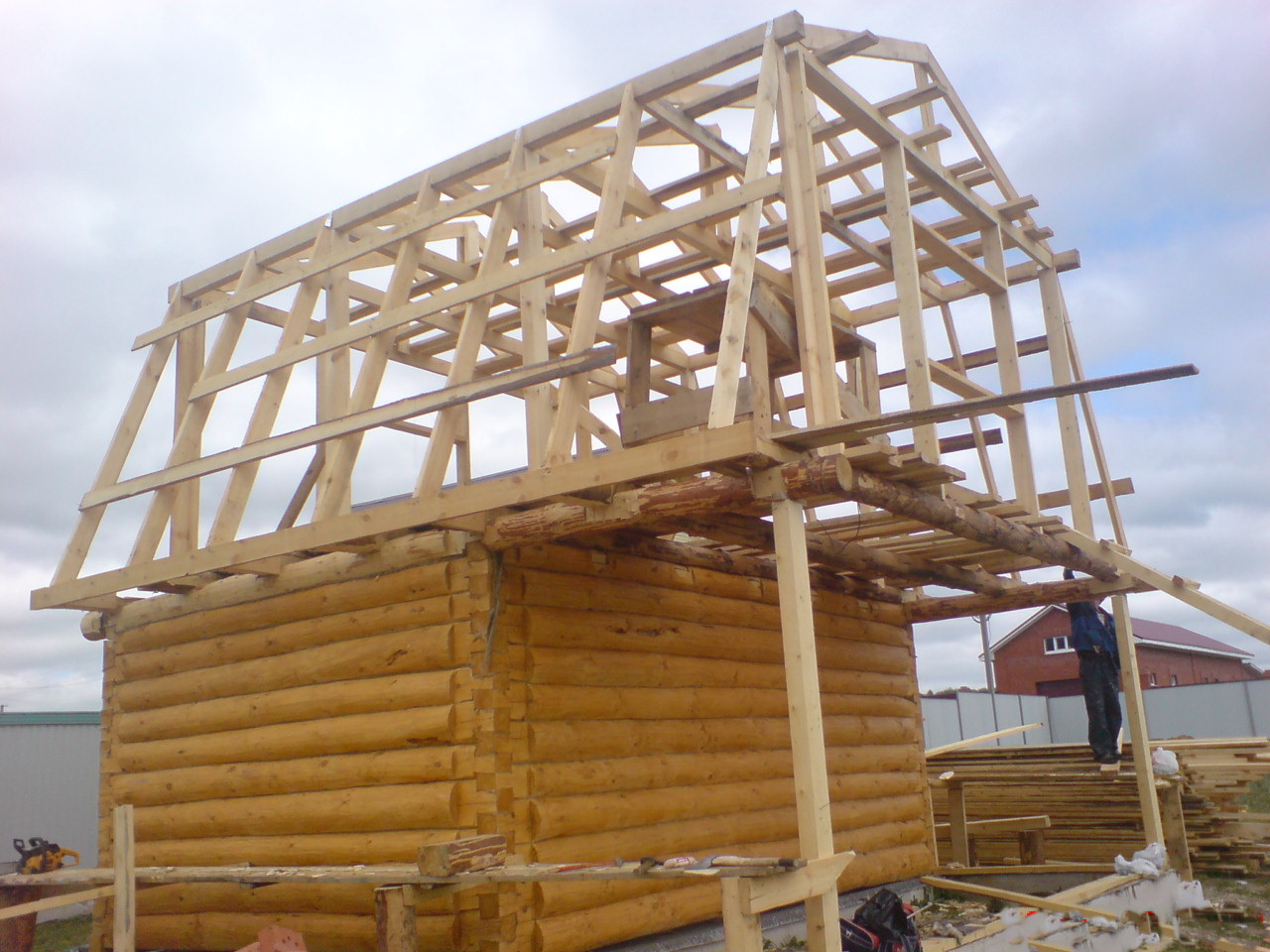

В самом начале нужно сделать шаблон стропил. Произведите расчет и возьмите подходящий по размеру обрезок доски, временно закрепив его в вертикальном положении на крайнем ригеле. Это и будет стропильная доска. Верхний угол должен совпадать точно с центром ломаной крыши. Подобным образом изготовьте два шаблона будущих стропил одинаковой формы и установите, закрепив их подкосом под уклоном. Далее устанавливаем остальные стропила. Запомните, что на крышу достаточно поставить всего 4 подкоса в разных направлениях. Остальные нужно скрепить дюймовой доской. Расчет верный – эта система придаст устойчивость элементам на время работ.

После этого пора устанавливать каркас фронтона и обшивку. Затем наступает очередь карнизов, отливов, обрешетки и свесов. Можно приступать к кровельным работам. Там, где крыша идет под уклоном, важна страховка, как и в случае с двухскатной.

Мансардная ломаная крыша. Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

После чего ведётся конструктивный расчёт, где учитываются факторы:

Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.

Ветровые нагрузки . Являются переменными, действуют на все элементы.

Снеговая нагрузка . Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.

Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты

Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки

Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

Шаг стропил соответствует размерам утеплителя.

Ширина стропил соответствует толщине утепления.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.

Некомфортные участки оборудуются под места хранения .

«Необычные условия» отдать в распоряжение детей .

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Что это такое

Если говорить с точки зрения строительства, то это эксплуатируемый верхний ярус жилой постройки. Часто, из-за внешнего сходства, ее путают с чердаком в классическом его исполнении. Однако это ложное суждение — она хоть и причисляется к чердачным помещениям, но может быть отапливаемой и вносится в документацию, как функциональная часть жилья с определенным назначением. Такой тип надстройки из-за своих конструктивных особенностей одновременно является и кровлей, и стенами последнего уровня строения.

Названа конструкция была в честь своего отца-основателя – известного французского архитектора Ф. Мансара. В XVII веке он предложил инновационное, на тот период, решение по использованию высокого крова – селить там прислугу и не слишком важных гостей. Со временем эта идея усовершенствовалась и получила широкое распространение по всему миру. На сегодняшний день она имеет различные конструктивные особенности, форму и дизайн.
