Стропильная система односкатной крыши. технологические нюансы при сборке

Устройство стропил

Стропильная система – каркас или скелет кровли односкатной крыши и не только. Расположение стропил определяет прочность и устойчивость крыши, а также придает дополнительную жесткость кровле, не давая прогнуться под весом осадков. Задача стропильной системы – распределение нагрузки на опоры посредством стоек и прогонов. Расчет конструкции крыши при составлении проекта предполагает наличие запаса прочности для района строительства и условий эксплуатации. Проектирование крыши должно учитывать:

• толщину внешних, внутренних стен;
• длину, ширину здания;
• толщину перекрытий чердака;
• размер пролетов стропильной системы;
• особенности экстерьера здания;
• особенности материалов для обустройства крыши.

Простая стропильная система состоит из:

• опоры, основания;
• стоек, формирующих каркас;
• «ног» — верхней части стропил;
• обрешетки – подложки для пароизоляции, гидроизоляции, кровельного материала.

В качестве материала стропильной системы односкатных и многоскатных крыш предпочтительна древесина хвойных пород. В капитальных сооружениях используются металл, железобетон. Толщина брусьев системы определяет ее прочностные характеристики и долговечность. Оптимальная толщина доски – 50 мм, ширина – 150 мм. Обрешетка изготавливается из бруска размером 50*50 мм.

Кирпичные постройки предполагаю монтаж стропил с опорой на мауэрлат – конструкцию, монтируемую на опорных стенах. Мауэрлат изготавливают из цельного бруса размером сечения 150*150 мм. Допускается составной мауэрлат из отрезков бруса длиной менее 1 м. Соединение отрезков исполняется по схеме «шип-паз».

Существуют стропильные системы, не предполагающие дополнительных опор. Подобные конструкции используются при длине пролета не более 4,5 м. Стропила в таком случае опираются на обе стены, угол задается разницей в перепаде высоты стен.

Пролеты длиной более 4,5 м нуждаются в дополнительных опорах. Таковыми являются стойки и подкосы. Задача опор – перенаправление нагрузки системы на ее опорные части – стены, перегородки, колонны.

Подкосы используются при больших (от 25 градусов) углах наклона крыши. При такой величине угла повышается парусность и, следовательно, снижается устойчивость к воздействию сильного ветра. Подкос устанавливается под углом 45 градусов к стойке. Усилить конструкцию можно путем обустройства прогонов-перекладин, связывающих «ноги» стропил. Использование подкосов и прогонов повышает общую надежность и долговечность конструкции, снижает нагрузку с основной поверхности крыши, передавая несущим стенам.

Как сделать односкатную крышу своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

• пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
• шруповерт;
• строительный степлер;
• стропильные гвозди и скотч.

Этапы монтажа односкатной крыши включают в себя одиннадцать шагов

• Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
• По периметру верхней части здания оборудуется армопояс или мауэрлат.
• По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
• Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.

• Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
• Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
• После присоединяется деревянная обрешетка.
• На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.

• После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
• Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
• В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Комбинированные варианты

В случаях особо сложной формы кровли, или использования тяжелых материалов покрытия, применяют конструкции стропильные комбинированные – специальные фермы.

Они могут быть выполнены в виде конструкции одного вида (наслонного или висячего), а могут – включать в себя комбинацию обоих на разных участках фермы.

Также встречаются кровли, где «чистые» висячие и наслонные фермы чередуются: наслонные используются в тех местах, где под кровлю выходит несущая конструкция, а висячие – в тех точках, где ее нет.

Это позволяет равномерно распределить нагрузку и создать скаты необходимой величины и длины, при этом не выходя за пределы выбранной формы кровли.

Образцы комбинированных ферм Возможно изготовление стропильных конструкций по месту, непосредственно при монтаже стропильной системы, сборка на земле, с последующим подъемом на крышу, либо в условиях заводского производства.

Два последних варианта привлекательны достижением геометрической точности всех блоков, зато монтаж по месту позволяет учесть все нюансы данной конкретной кровли.

Существенное значение имеет шаг стропил – расстояние между соседними фермами. Она варьируется в пределах между 0, 8 –2 м, и зависит от типа фермы, сечения стропил и материала кровельного покрытия, определяется расчетным путем.

Помочь в определении шага может следующая таблица:

Определение шага стропил

Фронтальный и карнизный свес

Основное предназначение карнизного свеса – защитить фасад постройки. Существует два вида свесов:

1. горизонтальные, образующиеся с помощью нижней части скатной кровли;
2. фронтонные, образующиеся боковой частью ската.

При обустройстве фронтонного свеса заботиться о дополнительной вентиляции не стоит, но необходимо предусмотреть дополнительную защиту от влаги и ветра.

У двухскатной крыши его устройство будет выполняться с помощью выпуска несущих перекладин, закрепленных на стропилах. Его можно соорудить из досок обрешетки, предназначенных для пароизоляции. На них укладывается карнизная доска, обшивается выбранными материалами.

Способы крепления

Схема крепления стропил несложна. Она представляет собой параллельные доски, уложенные с опиранием на две стены сруба. Для правильной установки стропильных ног используют переходные деревянные элементы.

Стропильные ноги устанавливают наклонно под определенным углом. Чтобы сделать крепление прочным, искусственно увеличивают площадь контакта отдельных элементов двумя способами:

• делают врубки;
• запиливают верхние и нижние края стропильных ног.

Шаг стропил зависит от разновидности материала и составляет от 60 до 90 см. Монтаж стропильной системы производят по следующей схеме:

1. Монтаж несущего бруса вдоль стены здания. По торцу здания укладывают рубероид, а на него – подготовленный брус.
2. При подготовке бруса и стропил планируют вылет доски над свесом крыши. Расстояние вылета зависит от угла ската и составляет около 40 см.
3. Доска врезается для прочности в мауэрлат.

Обработка антисептиками и пропилентами

А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой. Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном

Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био

Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.

А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.

Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.

Видео-подсказка по теме обработки стропил:

Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.

Не забывайте также, что древесина, как любой натуральный материал, подвержена биологическому разрушению

Поэтому, кроме огне-био-защиты, важно продумать гидроизоляцию во всех местах примыкания стропильной системы к кирпичным стенам дома, если таковые имеются

Соединение стропил в коньке

Другой важнейший узел стропильной фермы – узел крепления стропил в коньковой части. В частном домостроительстве для этих целей чаще всего применяют следующие варианты креплений:

• внахлест;
• встык;
• с помощью врубки вполдерева.

Крепление внахлест считается самым простым вариантом. Верхние края парных стропилин просто-напросто накладывают друг на друга. Затем в обоих торцах выполняют отверстие и фиксируют соединение шпилькой или болтом с гайкой.

Для соединения встык верхние торцы стропильных ног спиливают под углом для того, чтобы появилась возможность совместить спиленные поверхности. Крепление выполняется с помощью гвоздей, которые забивают в торец коньковой части через обе стропильные ноги. Чтобы дополнительно зафиксировать гвоздевое соединение, используют деревянные горизонтальные накладки или металлические пластины, которые накладывают поверх соединения с двух сторон фермы.

Соединение вполдерева предусматривает предварительное выпиливание на верхних концах стропилин выемок на половину толщины бруса. Это позволяет совместить стропилины в коньке, как детали конструктора, не увеличивая при этом толщину конькового узла (как происходит при соединении внахлест). После совмещения деталей, их фиксируют гвоздями, болтами или нагелями.

Кроме описанных способов существуют и другие, менее распространенные. Например, соединение «шип-паз». Оно не является популярным, так как требует большого профессионализма от плотника. Суть крепления в том, что в одной стропилине выполняется углубление-паз, а на другой вырезается шип. Шип и паз совмещают и скрепляют гвоздевым боем или нагелем.

Одно из возможных соединений стропилин в коньке (встык, через коньковый прогон) рассматривается в видео:

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

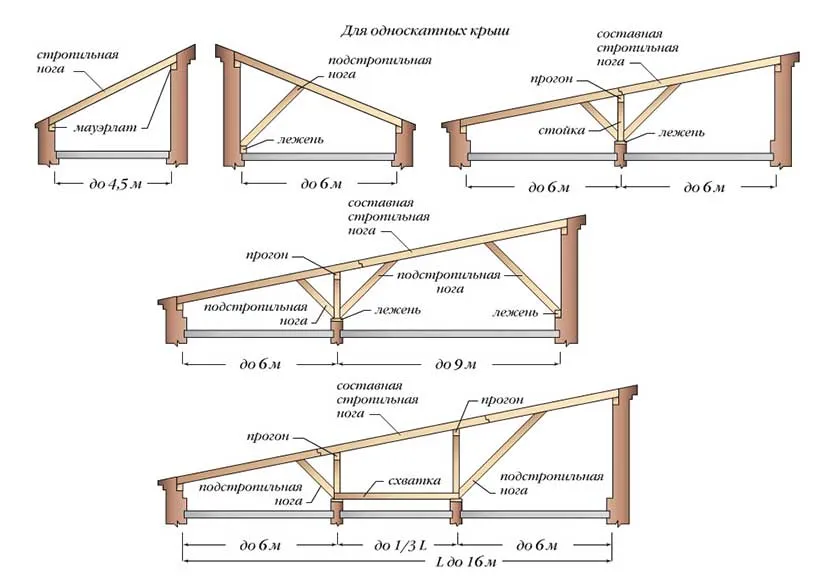

• Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
• Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Последовательность монтажа

Для обеспечения запаса прочности используются все конструктивные особенности здания. Заранее рассматривается возможность опереться на любую из несущих стен вертикальной стойкой или подкосом. Их количество и местоположение можно скорректировать и увязать с будущим дизайном, однако без фанатизма – прочность при этом пострадать не должна. Монтаж обычно не вызывает сложностей:

Для безопасности сразу монтируются балки перекрытия, по ним устраивается временный настил.

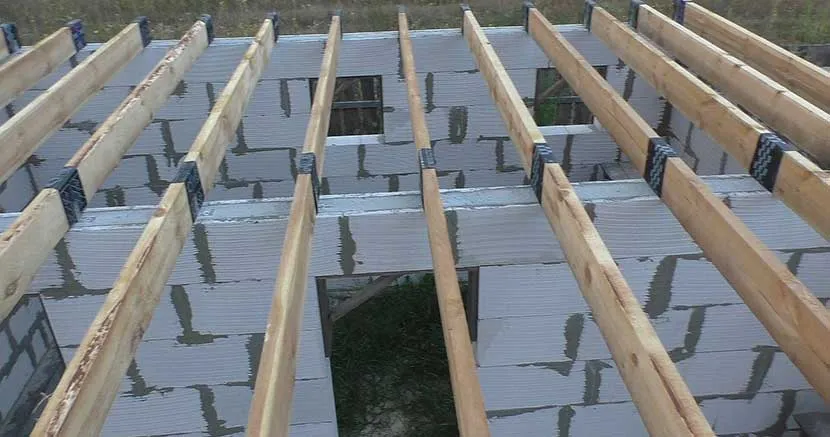

Монтаж балок перекрытия на домеИсточник oooarsenal.ru

• На обе стены крепится мауэрлат. Или устраиваются необходимые для уклона крыши каркасы.

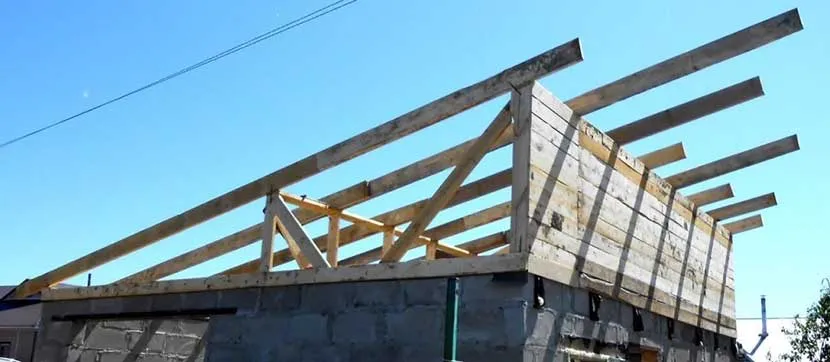

• Устанавливаются крайние стропила и все сопутствующие элементы: стойки, подкосы, по необходимости лежни – создаётся «силовой каркас».

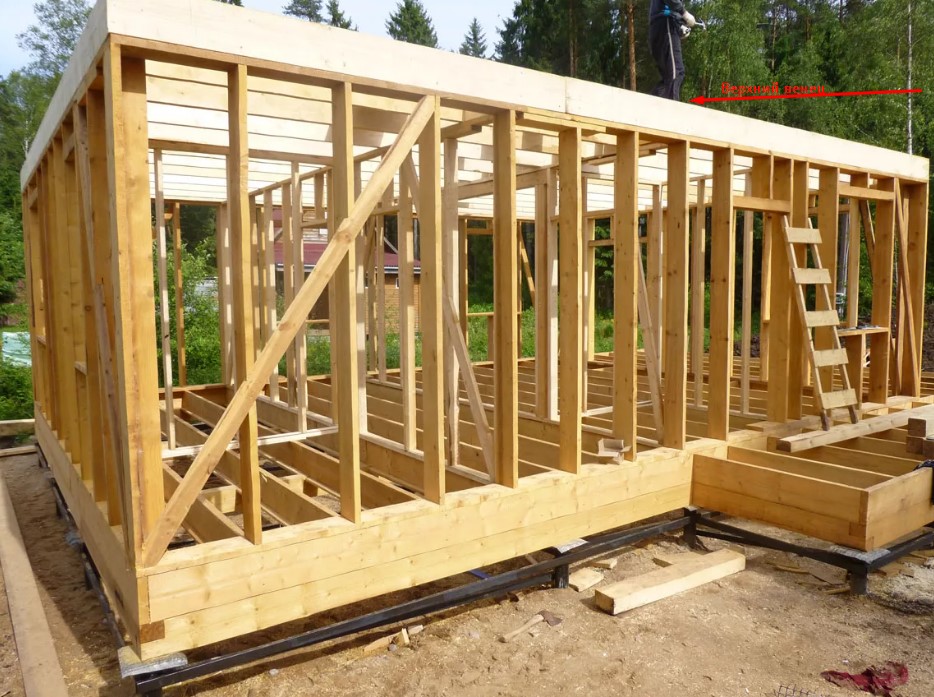

Сборка скелета односкатной крыши для частного домаИсточник th.decorexpro.com

Если строительство каркасное и большие фронтоны открыты, необходимо хотя бы временно их закрыть – принять меры для уменьшения парусности крыши.

Для исключения парусности закрывают временно фронтоныИсточник moidom38.ru

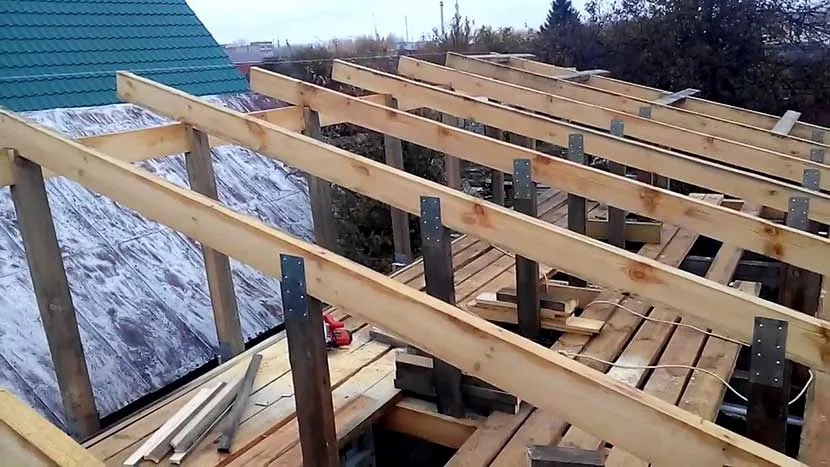

Далее по подготовленному каркасу укладываются промежуточные стропила и дополнительно раскрепляются по мере надобности. Это время для окончательного принятия решения о способе утепления – шаг стропил можно скорректировать под конкретный утеплитель.

Монтаж промежуточных стропилИсточник chrome-effect.ru

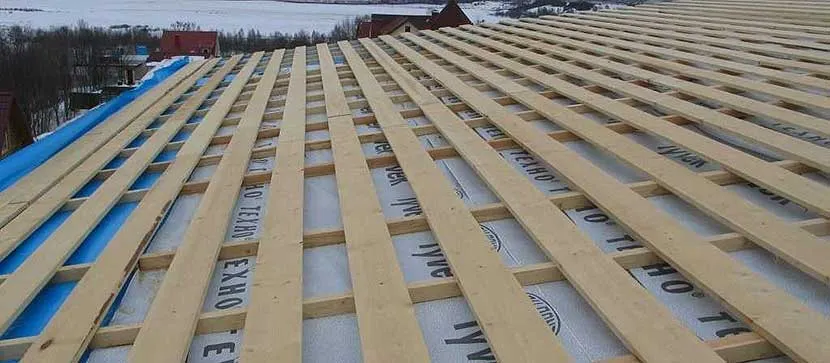

Следом монтируется кровельная мембрана, контробрешётка и несущая обрешетка односкатной крыши под конкретный кровельный материал.

На устройство вентиляционного зазора нужно обратить особое внимание – уклон односкатной крыши зачастую невелик. Поэтому зазор должен быть достаточным для эффективного проветривания – его полезно немного увеличить

Завершает работы монтаж кровли. А устройство подшива, водостоков можно совместить с наружной отделкой фронтонов, чтоб дважды не устраивать настилы в одном месте.

Примеры домов с односкатными крышами в видео:

https://youtube.com/watch?v=PNtcTvFxM2o

Что в итоге

Таким нехитрым, но эффективным и простым способом можно построить крышу любого дома, независимо от материала его стен и конструктивных особенностей.

Дом с односкатной крышей выходит дешевле, но смотрится по-современномуИсточник 290domov.ru

Разновидности односкатных кровель

Крыши с одним скатом делятся на два вида:

• невентилируемые;
• вентилируемые.

Невентилируемый вариант подходит для террас. При этом угол наклона крыши минимальный – он составляет от 3 до 6 градусов. Это дает возможность использования поверхности для посадки растений, устройства бассейна и т.д. Минусом данного типа является необходимость в дополнительном уходе в холодное время, особенно при наличии большого количества осадков.

При выборе вентилируемой разновидности угол наклона может колебаться в пределах 5-25 градусов. Пустое пространство между слоем тепло- и гидроизоляции обеспечивает свободную циркуляцию воздуха в кровельном пироге и значительно удлиняет срок эксплуатации кровли.

Такая крыша также нуждается в очищении от массы снега.

Как возводится стропильная система односкатной крыши — пошаговая схема

Шаг 1: Монтаж несущего бруса

На протяженные стены здания – которые послужат опорой для стропильной конструкции – необходимо уложить массивный брус, называемый мауэрлатным. Имеется прямая зависимость от угла наклона стропил: чем он круче, тем более массивным должен быть мауэрлат. Для обычной и металлизированной черепицы в качестве кровельной отделки требуется несущий брусок размерами от 100×100 мм. Бывают стропильные конструкции из брусьев сечением 200х200 мм и больше. Для профнастила допускается использование мауэрлатного бруса от 80х80 мм.

Несущий брус тщательно остругивается (еще лучше сразу купить качественный, ровный и сухой мауэрлат) и пропитывается антисептиком. По всему торцу несущей стены укладывается рубероид, потом на него монтируют сам брус. Монтаж выполняют строго по уровню, с помощью длинных (от 200 мм) анкерных болтов, с шагом в 80-100 см между болтами. Точно уложенный и прочно закрепленный на несущей стене мауэрлатный брус – основа для качественной кровли.

Шаг 2: Обработка несущего бруса и стропильных заготовок

Вылет стропильной доски над свесом крыши планируется на уровне 30-40 см с каждой стороны, в зависимости от угла наклона (чем круче угол, тем меньше вылет с нижней стороны кровли и больше с верхней). Для металлочерепицы и профнастила оптимален шаг между стропилами в 120 см. Если ширина кровли превышает 6 метров, то этот шаг уменьшают до 1 метра.

Стропильную доску необходимо врезать в закрепленный мауэрлат для монолитной прочности деревянной конструкции

Крайне важно выполнить все врезки одинаковыми, сохранив единство несущей поверхности под листовые кровельные материалы. Делается это так: выпиливаются врезки идентичных размеров, слегка превышающие ширину стропильной доски

Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине. Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка.

Шаг 3: Монтаж стропил собственной персоной

Отпиленные и обработанные антисептиком стропила укладываются с двух сторон кровли в крайние пазы. Между этими досками натягивается несколько бечевок. Оценивается постоянство наклона полученной «бечевочной плоскости» и только потом крепится пара крайних стропил.

Крепеж выполняют длинными плотницкими гвоздями с широкими шляпками, один или два на каждый стык. Последующие стропильные ноги укладывают с ориентировкой на протянутые бечевки и прибивают аналогично. При значительных размерах пролета под середину стропил монтируют дополнительные опоры либо треугольные откосы по углам. После чего можно переходить к монтажу обрешетки для теплоизоляции и укладке самой кровли.

Подбор шага балок

Шаг стропильных ног зависит от следующих факторов:

Таблица сечения стропил в зависимости от их длины и шага

• нагрузка на кровлю и пролет;
• тип теплоизоляционного материала;
• наличие мансардных окон.

В первом случае зависимость обратно пропорциональная. Конструкция односкатной крыши предполагает уменьшение шага стропиловки при увеличении пролета или нагрузки. Для типа утеплителя можно привести следующие рекомендуемые значения расстояния между стропилами в свету (в чистоте):

• пенопласт и экструдированный пенополистирол – 0,6 м;
• минеральная вата – 0,58м;
• пенополиуретан – шаг не зависит от утеплителя.

При проектировании мансарды и использовании в качестве источников света мансардных окон потребуется в местах их установки обеспечить шаг стропил на 4-6 см больше ширины окна.

Особенности конструкции односкатной кровли

Существуют вентилируемые и невентилируемые односкатные крыши. При выборе конкретного варианта ориентируйтесь преимущественно на назначение постройки. Невентилируемые односкатные кровли, как правило, размещаются над террасами. В такой ситуации будет достаточно наклонить скат на 3-5 градусов

Однако зимой владельцу террасы с такой кровлей придется уделять дополнительное внимание чистке кровли от снежных насыпей

Как построить вентилируемую крышу

Вентилируемые кровельные системы монтируются на домах, саунах и прочих строениях, требующих создания благоприятного микроклимата. Для обеспечения вентилируемости достаточно создать зазор между слоями изоляционных материалов и подготовить технологические отверстия на боковых торцах кровли. Вентилируемые крыши служат заметно дольше своих невентилируемых аналогов.

Односкатные кровельные конструкции обустраиваются на простейших стропильных системах. Технология строительства такой крыши требует обязательного наличия мауэрлата – это опорный брус, зафиксированный на внешних стенах. На этот брус будут опираться стойки стропильной системы.

Уклон конструкции создается благодаря разности высот стен дома. Если несущие стены здания имеют одинаковую высоту, на соответствующей стене (с учетом требуемого направления уклона) закрепляется фронтон. Благодаря этой простой конструкции будет задана требуемая разность высот.

При выборе конструкции системы стропил важно учитывать такой параметр как длина пролета. В случае если стены, на которые опираются стропильные ноги, удалены друг от друга не больше чем на 450 см, дополнительное укрепление стропил не делается. В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень

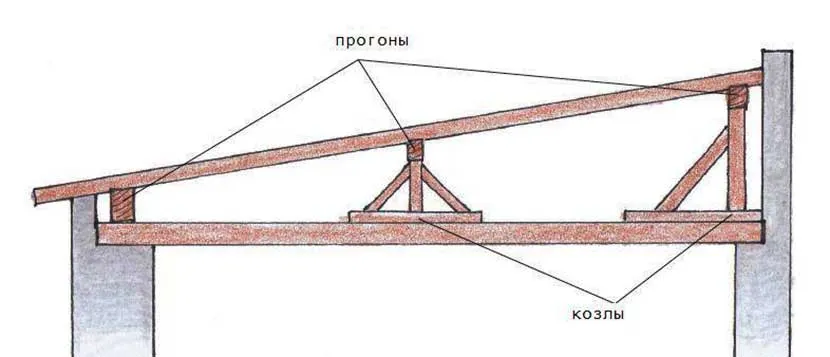

Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м

В противном же случае стропила подпираются при помощи подстропильной ноги – это брусок, нижний конец которого опирается на лежень. Последний же представляет собой дополнительный опорный элемент, зафиксированный вдоль стены, имеющей большую высоту. Данная рекомендация актуальна для случаев, когда пролет между соседними стенами составляет 4-6 м.

Если пролет имеет длину в пределах 6-12 м, середина стропил должна надежно опираться на специальный прогон, зафиксированный на стойках. По бокам от такой стойки устанавливаются подстропильные ноги. Параллельно по отношению к опорным стенам располагается упоминавшийся ранее лежень. Расстояние между стойкой и стеной в каждом направление может составлять максимум 600 см.

Если же длина пролета составляет более 12 м, монтируются 2 опоры из прогона с привлечением лежня и укрепляющих стоек. Опоры располагаются не далее чем на 600 см от стен. Промежуток между отдельными стойками должен быть не больше 30-35% суммарной длины всего пролета. Для скрепления стоек друг с другом используйте схватку.

Между стропилом и опорными стойками закрепляются стропильные ноги. Каждая стойка комбинируется с одной подстропильной ногой. Стойки же закрепляются в направление к несущей стене, расположенной на минимальном удалении.

Подшивка свесов листовыми материалами, плюсы и минусы

Данная группа представлена гладкими и профилированными листовыми материалами на основе рулонной стали с порошковым или полимерным покрытием, алюминия или меди.

Классические сплошные материалы используются при обустройстве открытых свесов, при необходимости вентиляции подкровельного пространства свесы обшиваются перфорированным металлическими софитами или профилированным марками.

Зазор в таких случаях обеспечивается неплотным примыканием гофры или смещением самих панелей.

К преимуществам листовых материалов на основе металла относят прочность (максимальную у софитов из меди или стали, сравнительно низкую – у алюминия), долговечность (показатель зависит от вида металла и надежности антикоррозийных покрытий), привлекательный внешний вид, соответствие нормам пожарной безопасности и высокую стойкость к внешним воздействиям.

Минусы проявляются в зависимости качества и срока службы от цены, большом весе (исключение делается лишь для алюминиевых разновидностей), подверженности коррозии софитов из стали коррозии при нарушении внешнего покрытия и сравнительно высокой сложности монтажных операций.

Преимущества монтажа односкатных крыш

Многоскатные варианты кровли довольно сложны по своей конструкции, а односкатная крыша вполне подходит для сооружения своими руками, поскольку, по сути, собой представляет прямоугольник без изгибов, располагающийся в одной плоскости. Между прочим, на односкатную кровлю вы затратите намного меньше стройматериалов, чем какую-то иную конструкцию, при этом она будет намного устойчивей к сезонным погодным явлениям (дождь, ветер, снег).

Основные достоинства:

• относительно приемлемая итоговая стоимость;
• малый вес;
• удобное обустройство дымоходов и водосточной системы;
• возможность использования разных строительных материалов (стропила, кровельное покрытие);
• несложный и доступный монтаж.

Невзирая на простоту, эта кровля в дизайнерских решениях может быть весьма творчески обыграна. Градус ее наклона зависит непосредственно от климатических условий региона. Когда вам привычны снежные зимы, то угол уклона обязан быть больше, когда же ваше жилище находится в ветреном месте, то наклон необходимо сделать меньшим. По этим же причинам уклон односкатной кровли обязан направляться в противоположную сторону от фасада, для того чтобы осадки «уходили» за здание.

Односкатная кровля может быть невентилируемого и вентилируемого типа. Последний вариант используется для жилых домов, наклон может варьироваться в районе 10-24 градусов. В этих случаях обеспечивается воздухообмен благодаря слою изоляции и специальных отверстий, которые находятся по боковым сторонам крыши.

Невентилируемый вариант обычно делается на пристройках к дому, сараях, гаражах, угол уклона у них небольшой – 4-7 градуса.

Крепление в зависимости от материала стен

Стропильные ноги закрепляются к мауэрлату врубкой и вспомогательными связями — металлическим крепежом или деревянными накладками. Опирание на брус может быть жестким или скользящим в зависимости от материала стен.

Деревянные

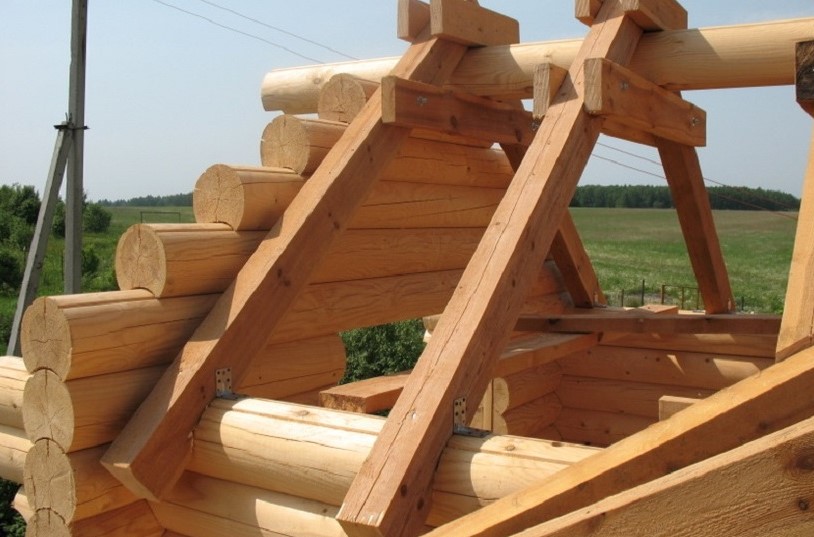

В брусовых, бревенчатых или каркасных строениях мауэрлатом служит верхний венец или обвязка. Чтобы воспринимать нагрузки и сохранять устойчивость, верхние венцы должны прочно фиксироваться к нижним частям стены с помощью нагелей и скоб. В каркасных строениях стропила устанавливаются точно над стойками и совместно с другими конструктивными элементами образуют жесткую раму.

Деревянные здания склонны к усадке, особенно в первые несколько месяцев. Крепление стропильной системы не должно быть жестким и неподвижным, чтобы в различных частях строения не возникали неравномерные напряжения, а также сохранялась возможность деформаций конструкций относительно друг друга.

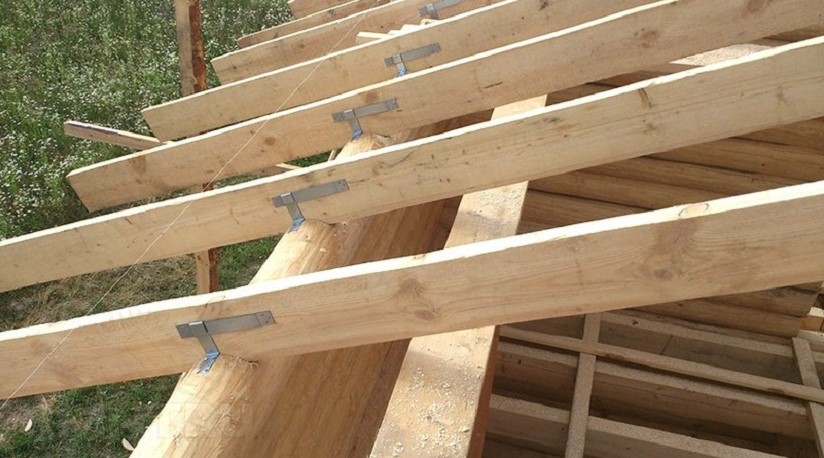

Для обеспечения подвижности опорного узла используются скользящие соединения. Они представляют собой 2 стальных элемента — кронштейн, который крепится к стропилу, и уголок, установленный на верхнем венце.

При усадке дома происходит смещение конструкций, но стропильная система остается стабильной и сохраняет свою геометрию. После окончания подвижек можно заменить скользящие опоры на жесткие соединения.

Кирпичные

Такие здания прочные и устойчивые, могут выдерживать большие нагрузки. При устройстве стропильной системы мауэрлат укладывается на слой двойной гидроизоляции. Его располагают как можно ближе к внутренней поверхности стены, чтобы увеличить устойчивость конструкции к ветровым нагрузкам.

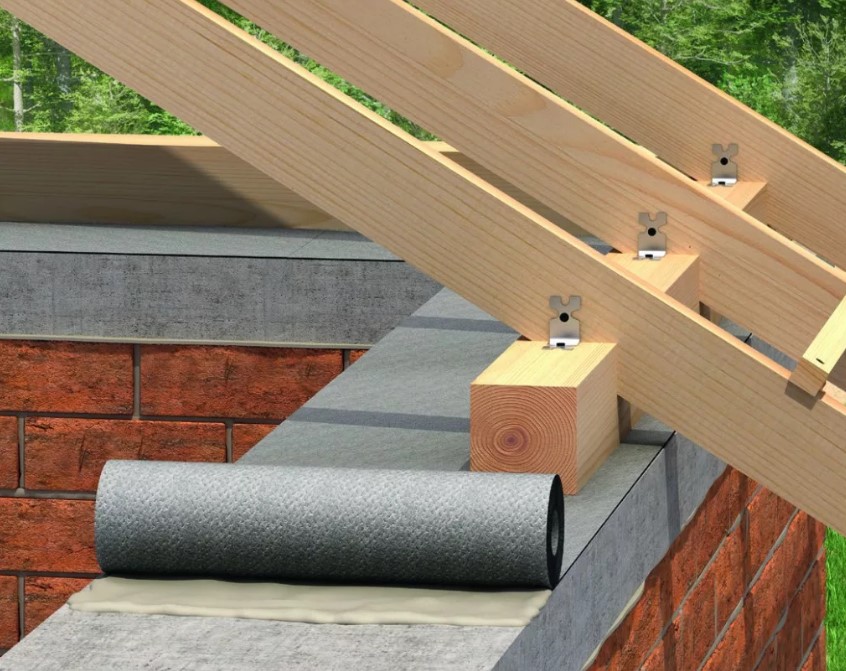

Гидроизоляция мауэрлата

Сам опорный брус фиксируется скобами к деревянным пробкам в кирпичной кладке либо насаживается на шпильки, замурованные в стене.

Узел крепления стропил к мауэрлату жесткий, что исключает подвижки. Для этого в нижней части балок вырезаются пазы по форме опорного бруса, которые не дают смещаться вдоль оси. При установке детали скрепляются уголками, гвоздями или держателями. Если выбрать выемку нет возможности, к низу стропил подшиваются бруски, выполняющие функцию упора.

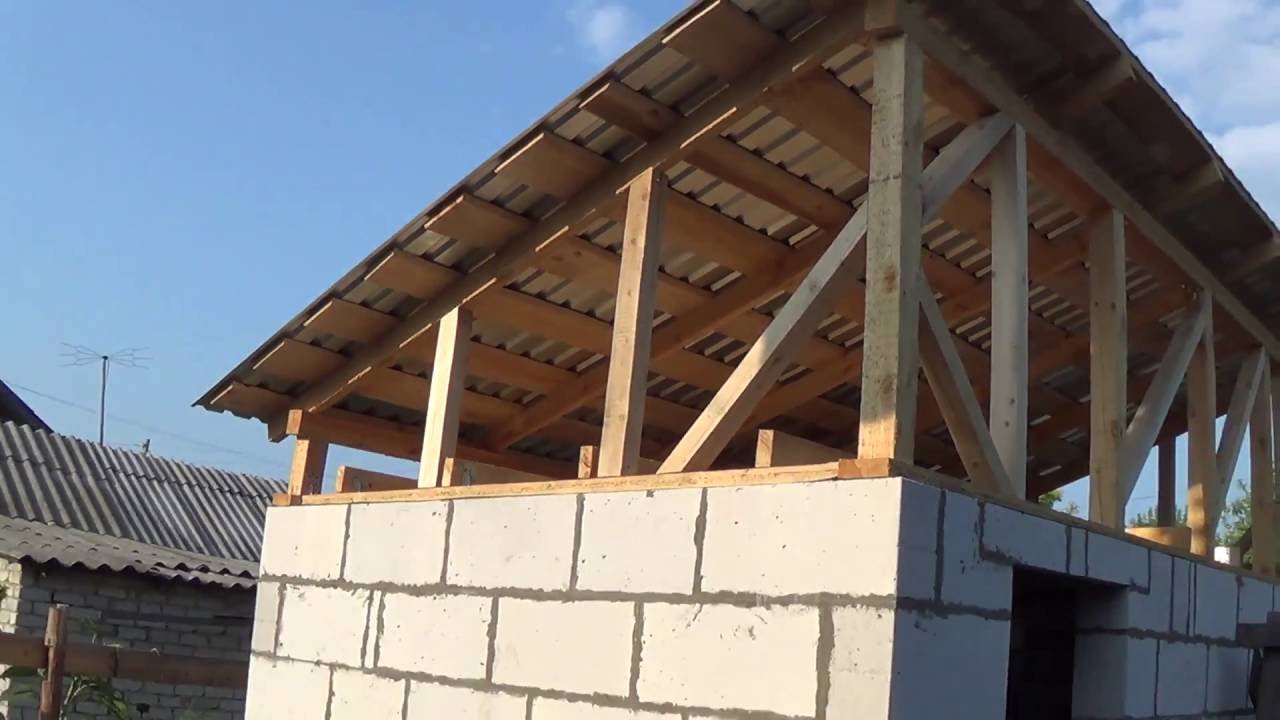

Газобетонные или пенобетонные

Такие стены не склонны к усадке, но, как любая кладка из штучных материалов, недостаточно устойчивы на изгиб и растяжение. К тому же газобетон плохо держит крепеж и довольно хрупок.

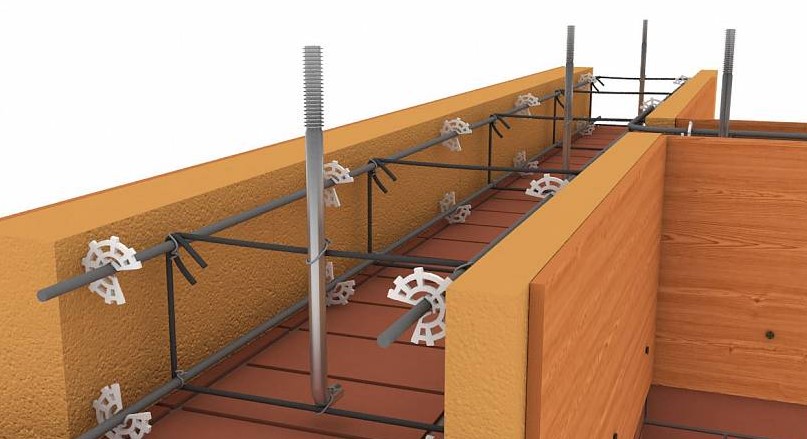

Для создания прочного основания под стропильную систему заливается бетонный армированный пояс. Для закрепления мауэрлата на его поверхности нужно заранее предусмотреть установку вертикальных шпилек с гайками.

После затвердевания бетона по верху армопояса укладывается гидроизоляция, затем мауэрлат. Шайбы на шпильках закручиваются и слегка утапливаются в поверхность бруса.

Монтаж проводится так же, как и в случае кирпичных стен. В стропилах прорезается паз, чтобы его стенки плотно прилегали к мауэрлату. Для усиления крепления используются уголки, держатели, гвозди. При больших пролетах в кирпичных зданиях также рекомендуется устраивать армопояс. Он создает жесткий каркас, повышает устойчивость к ветровым, снеговым и сейсмическим нагрузкам.
