Гибкая черепица ондулин: описание и разновидности

Технология укладки

Укладка панелей производится на обрешетку постройки, на поверхности скатов строения предусмотрены окна для выхода дымовых труб. Поскольку для изготовления каркасов используют древесину, то рекомендуется пропитать материал антибактериальными растворами, защищающими доски от гниения.

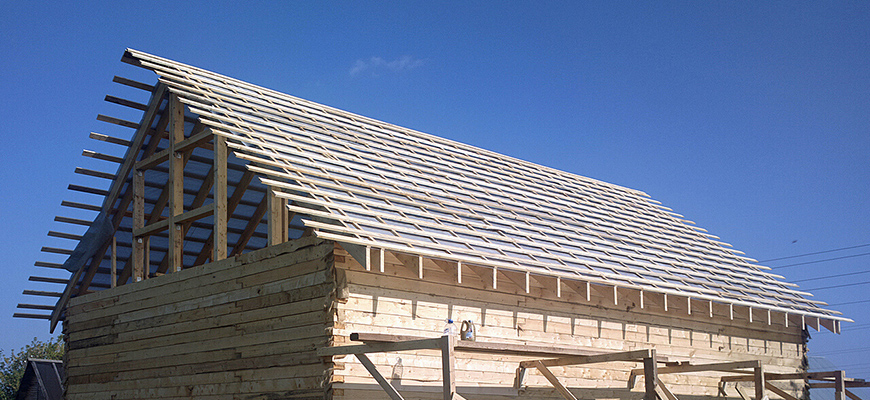

Обрешетка крыши

Необходимо собрать деревянный каркас с небольшим шагом между планками. Иногда полностью зашивают скаты навеса досками, снижая риск провисания панелей. Поверхности обрешетки постройки должны быть ровными, провалы не допускаются. Укладку проводят в сухую погоду при температуре воздуха от +15°С. Для соединения деталей каркаса над строением используют винты или гвозди. Дополнительные металлические угольники повышают жесткость обрешетки.

Обрешетка крыши делается в сухую погоду.

Обработка поверхности

Деревянные элементы покрывают пропиткой до сборки каркаса, т. к. качественно обработать собранную обрешетку невозможно (например, жидкость не попадает на сопрягаемые поверхности). Защиту наносят на обрешетку с помощью кисти или распылителя. Технология обработки и количество слоев покрытия зависят от требований изготовителя пропиточного материала.

Монтаж гидроизоляции

Если чердак здания не планируется использовать в бытовых целях, то можно отказаться от монтажа гидроизоляции и снизить затраты на строительство. В ином случае под обрешетку укладывают слой плотной полиэтиленовой пленки, полотнища соединяют металлическими скобами или мелкими гвоздями. Дополнительное покрытие требуется около проемов мансардных окон постройки, выходов дымовых труб или в зонах соединения скатов крыши строения.

Схема укладки

Шифер Onduline укладывают в направлении стока воды, которая сливается по впадинам волн. Смежные элементы перекрывают кромки на 1 или 2 волны, полосы листового материала следует укладывать в шахматном порядке. Перед началом отделки скатов следует подготовить строительные мостики, передвигаться ногами по гибкому шиферу не рекомендуется. Укладку элементов покрытия производят с кромки крыши, противоположной превалирующему потоку ветра.

Особое внимание требует оклад трубы

Укладка и крепление листов

Укладку ондулина производят с нижней кромки кровли, второй ряд начинают с половины планки шифера, что предотвращает деформацию элементов в угловых стыках. Гвозди забивают по углам, а затем устанавливают крепления по нижней кромке в каждую волну. Дополнительные ряды гвоздей (по центру и сверху) ставят с пропуском через волну. На линии перекрытия с соседней планкой шифера гвоздем пробивают оба элемента.

Установка элементов

На завершающем этапе устанавливают дополнительные детали отделки скатов строения:

1. Конек Onduline, расположенный на верхней линии стыка скатов постройки и прибитый гвоздями к каждой волне. Планки перекрываются на 125 мм, боковой заход на скаты – 120 мм.
2. Щипец, на кромке фронтона строения. Элемент отделки ставится с перекрытием до 150 мм, крепление к волне начинают с нижней части, шаг гвоздей – 305 мм.
3. Ендову, предусматривающую укладку дополнительной обрешетки. Крепится гвоздями к волнам. Перекрытие планок – от 150 мм, для герметичности следует использовать изоляционный материал.
4. Ребро. Крепится гвоздями к каждой волне ондулина, под которой расположен каркас.
5. Линии примыкания ската к трубе. Защищаются фартуком Onduline с герметизирующей лентой, зафиксированной стальной полосой. Фартук крепят гвоздями к каждой волне, при нарушении технологии на чердак постройки будут проникать конденсат или дождевая вода. Производитель предлагает специальную ленту ондуфлеш-супер, устойчивую к внешним воздействиям.
6. Щипцовые или коньковые накладки для отделки внешнего излома крыши. Их ставят на гвозди к волнам с перекрытием 100-150 мм. Закрыть просветы с сохранением притока свежего воздуха можно с помощью заполнителя карниза. Внутренний излом оформляют с помощью ендовы с дополнительной гидроизоляцией.
7. Оригинальные трубы от производителя Onduline для вентиляции, допускающие укладку при угле ската от 9° до 55°. Изделие прибивают гвоздями к каждой волне, дополнительная гидроизоляция стыков не требуется.

На завершающем этапе устанавливают детали отделки скатов.

Ондулин Смарт и ондулин стандарт: отличие и особенности укладки

Отличие ондулина от ондулина смарт совсем небольшое и заключается в мелочах. Все свойства и характеристики ондулина были описаны выше. В этом отрезке рассмотрим свойства и характеристики кровельного листа ондулин Смарт. Так как его производят множество компаний, то и эксплуатационные качества различны. Итак, Смарт:

Это более современный материал. Ведь производители Смарт внедрили крепление «умный замок». Оно позволяет монтировать кровлю быстрее и получать идеально ровный край. При этом не забыли и об отверстиях для гвоздей.

Смарт легче, да и гидроизоляция лучше. Как и ондулин, он экологически безопасен. В итоге получается тот же ондулин, только модернизированный и усовершенствованный.

Инструкция по монтажу ондулина

Чтобы правильно крыть крышу ондулином, нужно обязательно придерживаться определенного алгоритма.

Вашему вниманию инструкция по укладке ондулина своими руками:

Крепление первого листа нужно начинать со стороны, дальней от ветра, и обязательно с нижней части ската. Для выравнивания листов натяните шнур по нижней кромке, учитывая, что вылет листа должен оканчиваться на расстоянии около 5 см от фартука-капельника. Крайней волной лист должен заходить на ветровую доску. В пространство волн между листом и обрешеткой поместите заполнитель, освободив в нем отверткой вентиляционные отверстия. Если этого не сделать, то в отверстия под волнами могут залетать птицы, и даже поселиться шершни.

Спец.гвозди оснащены специальными шляпками, поэтому крепление осуществляется так: молотком вы под углом 90 градусов пробиваете гвоздь с открытой шляпкой, а после того, как вбили его, надеваете декоративную шляпку-заглушку.
Помните, что на каждом листе у вас будет три линии крепежей. Чтобы попасть гвоздем в обрешетку либо разметьте лист, либо натяните по линии обрешетки веревку

Важно помнить, что отступ линий, по которым вбиваются гвозди будет зависеть от шага вашей обрешетки, однако менее, чем 3 линии гвоздей на листе быть не может. Далее крепление осуществляйте по схеме ниже.

Второй листок уложите внахлест на 1 волну, и прибивать гвоздями его первую волну вы уже будете вместе с нахлестом, то есть сразу в обрешетку сквозь два листа. В процессе следите, чтобы второй лист не выступал за границы шнурка, регулирующего горизонтальность низа кровли. В любой иной ситуации листы будут лежать косо. Если нужно будет отрезать кончик листа, можно воспользоваться ножовкой.

Второй- следующий ряд относительно первого ложится в порядке шахматной доски. Для этого, возьмите и разрежьте лист продольно посередине. Установите нахлест между рядами 10-15 см. Если позволяет уклон крыши, тогда нахлест допустимо уменьшить, добившись, тем самым, экономии в расходе материала.

Технология монтажа

Даже не зная, как крепить ондулин, неопытный мастер легко справится с этой задачей в одиночку, так как листы материала легко обрабатываются. Однако, не стоит забывать, что от качества монтажа зависит надежность и срок службы кровли. Для настила ондулина используется следующая пошаговая инструкция:

• В первую очередь на готовые стропила нужно положить и закрепить гидроизоляционную пленку. Для этого она раскатывается, нарезается на полосы необходимой длины, которые монтируются вдоль ската перпендикулярно стропильным ногам с нахлестом 10-15 см. Фиксируется пленка строительным степлером к стропилам, а стыки проклеиваются скотчем.
• Поверх гидроизоляционного материала вдоль стропильных ног приколачивают рейки контробрешетки. Для этого используют длинные гвозди или саморезы.
• Поверх обрешетки приколачивается обрешетка из брусков 4х4 см, 5х5 см с шагом 10 см или сплошная – из листов влагостойкой фанеры.
• Далее начинают укладку ондулина. Листы материала нужно уложить внахлест 10-15 см, начиная с нижнего края ската. Ряды монтируют со смещением в половину листа, соблюдая вертикальный нахлест 15-20 см.
• Листы приколачивают специальными гвоздями с широкими резиновыми оголовками к обрешетке. Для фиксации каждого листа уходит около 20 крепежных элементов.

Схема укладки

Схема расположения крепежных элементов

Монтаж конькового профиля

Как выбрать качественный еврошифер

Несмотря на то, что вы уже четко знаете процесс изготовления ондулина, материал на рынке может оказаться подделкой или браком. Дело в том, что на сегодняшний день цехи по производству данного покрытия стоят по всему миру, но только качественные производители могут позволить себе дать гарантию покупателю на свою продукцию. В качестве примера могу привести двух знакомых. Оба покупали еврошифер на строительном рынке. У первого, он пролежал на крыше более 15 лет и каждый год подвергался неоднократным испытаниям погоды. У второго, покрытие выцвело и начало сыпаться уже через 2 года.

Чтобы отличать качественную продукцию от подделки нужно придерживаться следующих правил:

• В первую очередь нужно изучить внешнюю форму листа и его характеристики. В листе стандартного ондулина находится 10 волн, его ширина составляет 950 миллиметров, а длина ровно 2000 миллиметров. Масса колеблется в пределах от 3-3,5 килограмм, а толщина листа равняется 3 миллиметрам. Сегодняшние подделки могут довольно точно имитировать характеристики, но их часто можно отличить по количеству волн на листе.
• Если вам предлагают рассмотреть ондулин похожий на черепицу, то не стоит сразу бросаться в штыки и говорить, что такого продукта просто не существует. Скорее всего, вам предлагают современный продукт под названием «ондувилла». В качестве кровельного полотна он смотрится куда более привлекательно, но стоит заметить, что в таком случае монтаж и ценник будет отличаться.
• На качественный еврошифер производители дают гарантию в 15 лет, сам же он в состоянии пролежать на крыше порядка 25 лет. Если вам предлагают гарантийный срок меньше этого, то не стоит доверять такой продукции.

На сложных кровельных системах целесообразнее использовать черепицу, а на более простых ондулин.

В качестве заключения всего вышеописанного можно сказать следующее. В состав материала входят безопасные для человеческого организма вещества, благодаря которым ондулин можно считать экологически чистым продуктом. Из-за большого количества натуральных компонентов, материал может потерять свою форму уже после первого сильного дождя

Приобретая еврошифер в качестве кровельного полотна очень важно изучить все плюсы и минусы, это поможет вам определиться, подходит он для вашего региона проживания или нет

Лучшие мировые производители материала

Благодаря качеству своей продукции, о которой редко где встречались негативные высказывания, и себестоимости материала, французы в рекордно короткие сроки освоили мировой рынок, продавая не только материалы, но и технологию изготовления ондулинового покрытия. Это и сделало сегодня продающийся под разными марками материал доступным. В числе качественных, по мнению покупателей, характеризующихся массой положительных свойств ондулина, производства:

• Франции – Onduline;
• Бельгии – Aqualine;
• Америки – Nuline;
• Турции — Corrubit;
• Германии – Bituwell.

При выборе компании-производителя стоит учесть, что листы материала у каждого поставщика отличаются по размеру. Так что, отдавая предпочтение той или иной марке, помните об этом, чтобы не ошибиться при расчете необходимого количества материала.

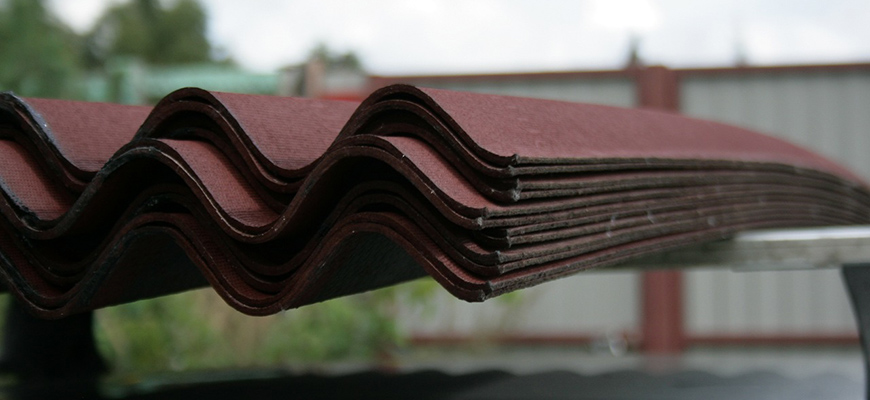

Ондулин

Ондулин – кровельный материал, который появился после Второй Мировой войны как средство быстрого и надежного ремонта поврежденных крыш из черепицы или шифера. Он производится из специального картона с плотностью 200-420 г/м2, который в процессе изготовления пропитывается нефтяным битумом и окрашивается.

Ондулин представляет собой листы с волнистым профилем, размеры которого составляют 0,95х2,05 м. Достоинствами этого материала считают:

1. Легкость. Ондулин считают самым легким кровельным материалом, ведь вес одного листа этого практичного и недорого покрытия составляет всего 6 кг, поэтому для его монтажа не требуется массивный каркас и глубокий фундамент.
2. Гибкость. Листы ондулина прекрасно гнуться, что позволяет укладывать это покрытия на крыши сложной геометрии без специальных мероприятий.
3. Высокая шумоподавляющая способность. Целлюлозная основа, пропитанная битумом, эффективно гасит звуки дождя и града.
4. Низкий коэффициент теплопроводности. Ондулин обладает низким показателем теплопроводности, поэтому лучше сохраняет тепло, не позволяя чердачному помещению нагреваться.
5. Простота монтажа. Листы ондулина, которые при легком весе обладают достаточно большой массой, легко укладывать на крышу даже без помощи подсобного работника.

Размеры листа

Расцветки листов

Монтаж ондулина

Подробности

Минусы крыши из ондулина

Любые материалы имеют недостатки, и их стоит учесть в первую очередь.

Если взять во внимание лишь преимущества и проигнорировать минусы, то конструкция будет ненадежной. Если же речь идет о крыше, то этого ни в коем случае допустить нельзя

Специалисты отмечают такие недостатки:

Материал гибкий, и это конечно плюс но из-за такой характеристики ондулин не может выдерживать сильные нагрузки. Из-за этого стоит внимательно отнестись к обрешеточному обустройству

Во множестве случаев, при небольшом угле наклона кровельного ската важно сплошное основание. Это обстоятельство увеличит траты на кровельное обустройство, что тоже можно отнести к минусам.

Еще одним недостатком является горючесть, в составе ондулина есть битум и целлюлоза

Такие компоненты прекрасно горят, и современные изготовители стараются сглаживать такой минус. В состав добавляют различные компоненты и минеральные наполнители. По этой причине современные варианты загораются лишь при слишком высокой температуре.
Скорость потери цвета. Красивый внешний вид ондулина радует, но спустя время из-за солнечных лучей и остальных факторов цвет начинает тускнеть. Когда это произойдет – зависит от качества, и если вы купили подделку, то цвет будет утрачен спустя 1-2 года. В случае, если материал качественный, это может произойти и спустя 8 лет.

Все недостатки дополняются малым эксплуатационным сроком, и производитель дает 15 лет. Если сравнивать материал с профнастилом или металлической черепицей, то срок и правда мал. Изделия из листовой стали служат от 50 и больше лет. Но в случае с ондулином все зависит от грамотности установки и эксплуатации.

Отзыв о минусах ондулина: реальная история

Обычно я не хожу к соседям, но недавно они пригласили к себе в гости и увидел крышу вблизи. Я отметил тот факт, что издалека крыша смотрелась лучше. Посмотрите на фото и делайте выводы сами.

Буквально за пару-тройку лет цвет поменялся, она выгорела. Сами листы из-за воздействия солнечных лучей «поплыли», размягчились и утратили форму, т.е. «просели». Крепления, завернутые в гребни волн, перестали удерживать листы (так плотно, как это было ранее) и начали «приподниматься» над поверхностью. Дождь под шляпки не попадает, а вода от талого снега – запросто.

Крыша пока не протекает, но это лишь вопрос времени. Лучшим вариантом было покрытие кровли простым шифером, который сейчас есть даже в окрашенном виде и выглядит не так уж плохо. Это лучше, чем ондулиновое безобразие. В следующем году сосед собирается полностью менять крышу и очень расстроен из-за незапланированных трат. Учитесь на чужих ошибках и не старайтесь экономить на самых важных составляющих дома. Помните, что скупой платит дважды (а иногда и трижды)!

Что лучше ондулин или профнастил

Выбор материала для покрытия крыши — дело ответственное. Очень часто будущие владельцы домов выбирают между двумя наиболее популярными вариантами. Что лучше: ондулин или профнастил? Что лучше подойдет в качестве кровельного материала? Для того, что бы дать ответ на эти вопросы необходимо тщательно изучить характеристики обоих типов покрытий.

Для начала разберёмся, что представляет собой каждый из сравниваемых материалов. Ондулин, или, как его еще называют, еврошифер, изготавливается в форме волнистых листов, состоящих из целлюлозы, стекловолокна, смол, минеральных добавок и битума. Применяется такое покрытие повсеместно как для крыш жилых домов, так и для рабочих и нежилых помещений.

• длительный срок службы. На практике при должном уходе он составляет 15-25 лет без необходимости в ремонте;
• звукоизоляционные свойства. Специальным образом подобранный состав позволяет гасить звуковые колебания от падающих капель дождя или града. Немаловажным фактором, влияющим на шумопоглощающие способности также является «массивность» материала;
• невосприимчивость к химикатам. Еврошифер состоит из химически нейтральных материалов и их смесей, ввиду чего не вступает в реакции и не разрушается в агрессивной среде;
• безопасность для здоровья. Отсутствие асбеста в составе одулина делает его полностью безопасным и готовым к применению в жилых домах;
• простота установки и малый вес. Стараниями производителей массу одного листа удалось уменьшить до шести килограммов без потери прочности.

• горючесть. Полноценно поджечь не получится, но тление вполне возможно;
• выцветание. Краска из-за длительного нахождения под прямым солнечным светом начинает блекнуть. Происходит «отбеливание» кровельного материала;
• задерживание снега из-за шероховатой поверхности. Полностью убрать снег с такой крыши практически невозможно. Также не приходится рассчитывать и на самостоятельное скольжение под действием собственного веса;
• эффект замерзания. Зимой при отрицательных температурах еврошифер становится более хрупким и ломким;
• испарение битума при нагреве. Под воздействием высоких температур покрытие может издавать неприятный запах из-за испарения одной из его составляющей.

Профнастил гораздо проще в изготовлении и представляет собой гнутые листы оцинкованной стали, изготовленные методом холодного проката. Оцинковка производится с целью создания защитного слоя, который предохраняет материал от коррозии и ряда других химических воздействий. Поверх цинковой защиты наносится грунтовка и полимерное покрытие «полиэстер, пурал, пластизоль». К преимуществам профнастила относятся:

• простота использования и универсальность. Данный материал успешно используется не только в качестве кровельного, но и для создания ограждений благодаря своей профильной конструкции. Монтаж листов может производиться человеком без опыта, а для подъема на большую высоту нет необходимости задействовать специальную технику;
• длительный срок службы. Все преимущества использования стали в сочетания с надежной защитой от коррозии делает данный материал крайне надежным в долгосрочной перспективе;
• не горючесть. Металл является серьезным препятствием на пути распространения огня;
• стойкость к деформации. Благодаря специальным ребрам жесткости лист профнастила обладает высокой стойкостью к изгибу при относительно низкой толщине листа;
• экологическая чистота. Полное отсутствие каких-либо испарений;
• большое разнообразие цветов. Под любой облицовочный материал всегда можно подобрать соответствующий по стилю оттенок;
• широкий выбор форм и размеров. В зависимости от шага и размера профиля различают несколько специальных маркировок. Для жилых домов чаще всего используются марки С21, С20, С10, С8.

К недостаткам профнастила можно отнести следующее:

• крайне низкая шумоизоляция. Капли дождя и града вызывают сильные вибрации тонких листов стали. Здание с крышей такого типа должно иметь дополнительную шумоизоляцию чердака;
• возможность повреждения защитного покрытия. При появлении царапин на поверхности оцинкованных листов возможно быстрое появление и распространение коррозии.

Сравнение

Очевидно, что использование битума в производстве этих сравниваемых кровельных материалов делает технические и эксплуатационные качества ондулина и мягкой черепицы похожими. Они одинаково горючие, легкие и гибкие, однако, они также имеют существенные различия. Чтобы понять, какой вариант лучше для перекрытия крыши, сравним их важнейшие показатели:

• Внешний вид. Гибкая черепица по сравнению с ондулином выглядит намного эффектнее. Разнообразие оттенков и форм плитки можно подобрать к цвету стен или, наоборот, в контраст к ним. Так что ондулин в этом плане проигрывает.
• Легкость. Ондулин немного легче гибкой черепицы, однако, на монтаж эта разница существенного влияния не оказывает.
• Гибкость. Гибкая черепица, состоящая из отдельных модулей, лучше подходит для настила на кровли сложной геометрии с ендовами, разноуровневыми скатами или слуховыми окнами.
• Удобство монтажа. Большими листами ондулина намного быстрее покрыть крышу, чем узкими модулями гибкой черепицы. Если монтаж выполняется в сжатые сроки, лучше выбрать ондулин.
• Срок эксплуатации. Срок службы гибкой черепицы почти в два раза выше, чем у ондулина. Он составляет целых 50 лет, что вполне достойный срок для кровельного материала.
• Цена. Если сравнивать цены на кровельные покрытия, то предпочтение придется отдать ондулина, так как он стоит в 1,5-2 раза меньше, чем гибкая черепица.

Разновидности битумных листов от компании Onduline

Производитель Onduline предлагает несколько разновидностей кровельного материала, отличающихся размером элементов и характеристиками. Технология изготовления и сырье унифицированы, продукция рассчитана на одинаковые температурные условия. Все варианты шифера рассчитаны на крепление к деревянному основанию построек на специальных гвоздях с защитной шайбой, предотвращающей разрыв ондулина при монтаже.

Smart

Модификация «Смарт» поставляется в виде прямоугольных листов размером 1950х950 мм. На поверхности 10 волн, расположенных с шагом 95 мм и имеющих высоту 38 мм. Предусмотрен замок на торцевой кромке, обеспечивающий герметичность стыка и позволяющий снизить расход материала. Производитель размечает точки для гвоздей в заводских условиях, монтажнику требуется только аккуратно забить гвозди. Толщина панели для кровли – 3 мм при весе 6,3 кг. Цена зависит от цвета и варьируется в пределах от 338 до 450 руб. за 1 м².

Черепица Smart имеет волнистую поверхность.

Diy

Листовой ондулин Diy для крыши отличается уменьшенной до 760 мм шириной, на элементе предусмотрены 8 волн, расположенных с шагом 95 мм. Лист имеет вес около 5 кг, что позволяет выполнять монтаж силами одного человека. Детали крепят на гвозди, при укладке часть полезной площади уходит на перехлест кромок.

Черепица

Предлагаемая производителем черепица «Ондулин» представляет собой листовой материал, на поверхности которого имеются 7 полукруглых волн высотой 38 мм. Габариты элемента – 1950х960 мм, а вес увеличен до 6,43 кг. Преимуществом черепицы является увеличенная на 10% толщина, что позволяет повысить несущую способность кровли и снизить риск повреждения при передвижении человека по отделанной крыше. Рекомендованная производителем цена – от 407 руб. за 1 м².
