Монтаж ондулина: инструкция, технология, кровля своими руками

Инструкция по монтажу

Если вы не планируете утеплять крышу, то обрешетку можно монтировать сразу на стропильные ноги. Если же мансарда будет утепленной, то сначала на стропила крепится изоляционный пирог и контробрешетка. Основа под Ондулин набивается в следующем порядке:

Карниз. Закрепите первую доску у свеса при помощи шурупов или гвоздей.
Закончите первый ряд, подрезая доски по размеру свеса.
Монтируйте второй и последующий ряды параллельно карнизу, соблюдая выбранный шаг.
Для фиксации конька установите дополнительные доски на верхнем ребре крыши.

Ветровые доски на фронтоне могут монтироваться одним из трех способов. В первом случае верхний срез доски поднимается на уровень высоты волны, прикрывается и фиксируется металлической фронтонной накладкой. Во втором случае доска поднимается на уровень чуть ниже высоты волны, прикрывается последним загибом листа и фиксируется саморезами или шиферными гвоздями. В третьем случае ветровая доска просто прикрывается последним загибом листа.

Более наглядно этот процесс монтажа обрешетки представлен на видео:

Пошаговая инструкция по монтажу ондулина своими руками

До начала укладки битумных листов на односкатную, двухскатную или четырехскатную крышу важно учесть ряд моментов:

Свес крыши делается маленький, не более 70 мм.
Разметку лучше делать ярким карандашом или мелом.
Чтобы отрезать кусок ондулина нужного размера хватит и ножовки по дереву. При больших объемах, на производстве используют циркулярные электрические пилы.
Для качественного ремонта крыши старый слой ондулина, гидроизоляцию нужно убрать. Так получится ровное покрытие без прогибов и бугров.
Каждый метр должен ложится ровно. Не нужно слишком тянуть и растягивать листы. Так материал быстро перетрется и потеряет свои свойства.
Если нужно двигаться по крыше, уже покрытой ондулином, то делать это лучше по вершине волны. Ступать по углублениям нельзя — иначе повредится ондулин.

Подготовка ондулина к монтажу

Узнать подробнее, как лучше подготовить листы к монтажу и чем их лучше резать, можно из этого видео:

Монтажа планки ендовы

Устройство планки ендовы происходит до начала монтажа листов. Ее крепят специальными кляймерами. Под планку формируется сплошная обрешетка.

Фиксация гидроизоляции, обрешетки

Порядок работ следующий:

На стропила крепится гидроизоляционная пленка. Ее нужно раскатать, нарезать полосками нужной длины. закрепить вдоль ската под прямым углом и зафиксировать с нахлестом до 15 см.
Крепить пленку нужно строительным степлером. По стыкам пройтись скотчем.
Сверху пленки нужно устанавливать планки контробрешетки, фиксируя их саморезами или гвоздями.

Крепление листов к обрешетке

Поэтапно монтаж выглядит следующим образом:

Сверху уложенной гидроизоляции набиваются планки обрешетки. После чего можно приступать к укладке ондулина.
Крепление листов выполняется снизу-вверх, от карниза. Фиксируется целый лист. Потом подбирается материал по размерам. Укладка ведется вдоль карниза в ряд.
Согласно стандартной схеме монтажа битумных листов следующий ряд начинается с фиксации половины листа. Таким образом количество нахлестов по бокам уменьшится.
Чтобы монтаж шел ровно и параллельно карнизу, лучше использовать вплотную натянутую веревку.
Ондулин крепится между собой внахлест. Величина нахлеста, шаг обрешетки зависят от угла наклона ската крыши.
При угле менее 10 градусов минимальный нахлест по вертикали составляет от 30 см. По бокам листы должны ложиться на две волны друг на друга. Если угол от 10 до 15 градусов, то нахлест по вертикали примерно 20 см, по бокам — одна волна. При показателе угла наклона свыше 15 градусов нахлест по вертикали можно уменьшить до 15 см, по бокам оставить одну волну.

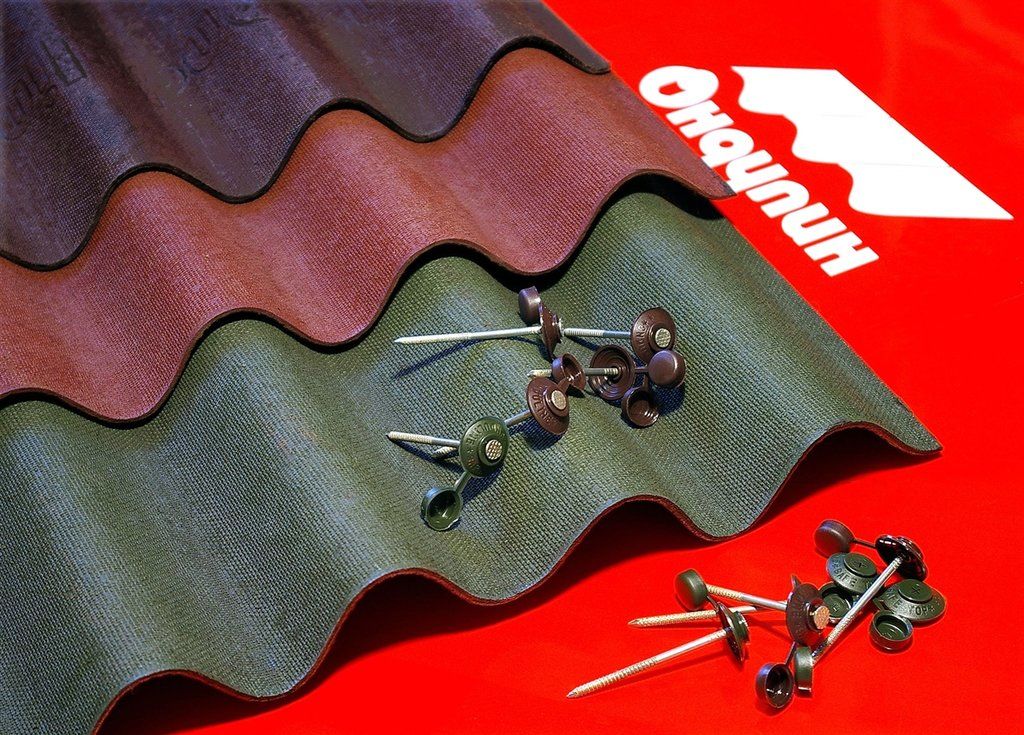

Фиксируются листы ондулиновыми гвоздями. Покрытие должно быть антикоррозийным. Допустимо использовать саморезы, но при условии, что они будет оцинкованными и с резиновой шайбой.
На каждом листе ондулина должно быть минимум 20 точек крепления. Метизы фиксируются в верхней части листа по периметру.
Крепить нужно надежно, но не стоит усердствовать, чтобы не повредить целостность листа.

Наглядно узнать, как пошагово крепить ондулин к обрешетке, можно из этой видеоинструкции:

Монтаж доборных элементов

Как только все листы будут надежно закреплены, нужно переходить к фиксации доборных элементов:

щипцов;
конька;
ендовы;
ветровой планки;
карниза.

Фото доборных элементов крыши: слева направо, сверху вниз. 1 — коньковый элемент. 2 — щипцовый элемент из металла. 3 — щипцовый элемент для ондувиллы. 4 — универсальный элемент для ондулина. 5 — ендова из металла. 6 — покрывающий фартук для ондувиллы.

Приобретать элементы лучше у того же производителя, что и листы. Так крыша будет выглядеть гораздо гармоничнее, не будет отличий по качеству и цвету.

Кроме этого доборные элементы надежно защищают крышу от протеканий.

Конек нужно размещать на стыке двух скатов, сохраняя при этом нахлест в 120 мм (это минимум). В продаже есть готовые коньки. При желании его можно сделать самому.

При самостоятельном изготовлении лучше выбрать жаркое время, когда битумное покрытие будет мягким. Верхние листы ондулина должны перекрыть стыки. Крепить нужно на верху противоположного ската. Место фиксации можно украсить заглушкой из дерева.

Конек фиксируется на рейке обрешетки. До начала монтажа под него укладывается самоклеющаяся лента. Это защита от задувания снега. Крепить такую ленту нужно и на свесе крыши. Особенно это касается крыши с чердаком.

В не вентилируемых кровлях вместо ленты используется герметик.

Карнизную (ветровую) планку крепят по волне ондулина. Минимальный нахлест – от 10 см.

Угол наклона в 10-15º — как крепить правильно

В данном случае можно обойтись разреженной дощатой обрешеткой, уложенной с шагом в 45 см. При этом схема укладки ондулина предполагает нахлест в одну волну сбоку, и вертикальное перекрытие в 20 см.

Наклон свыше 15º

На таком уклоне скатов монтировать ондулин можно на дощатую обрешетку с шагом в 60 см. Боковое перекрытие в данном случае составит ширину одной волны, а вертикальное – 17 см.

В соответствии с правилами укладки ондулина на скатных кровлях с уклоном более 10º, рабочая площадь 1 листа материала достигает 1,6-1,64 м2. Этот параметр используется для расчета необходимого объема материала для кровельных работ. Для этого общую площадь поверхности крыши делят на полезную площадь одного листа ондулина.

Если предварительно заготовить шаблон, набить доску обрешетки ровно и на одинаковом расстоянии будет очень просто.

Как избежать ошибок

Понимание способа производства ондулина должно подсказать, что материал является довольно мягким, поэтому с тем, чтобы разделить или обрезать лист до требуемого размера не возникает особых сложностей. Это является и недостатком, т. к. при превышении усилия при фиксации можно повредить лист настолько, что использовать его будет невозможно. Удары не должны быть сильными и интенсивными. Вследствие них могут возникнуть перекосы и провалы, через которые будет попадать дождевая или талая вода. Гвоздь загоняется только в верхнюю часть волны. При этом ее легко прогнуть или просто пробить, если нижняя волна не будет плотно прилегать к обрешетке.

В большинстве случаев лучшим решением для листов ондулина будут гвозди. Они дают возможность обеспечить высокое качество финишного настила. Используя гвоздь для фиксации листа ондулина, легче контролировать прилагаемое усилие. Если вкручивать саморез шуруповертом, но не всегда просто рассчитать требуемую степень погружения. Общая стоимость гвоздей, которые уходят на один проект ниже, чем у аналогичного количества саморезов.

Диаметр каждого элемента должен составлять 3,5 мм. В качестве альтернативы подойдут самые обычные гвозди, но для них обязательным будет использование пластиковых колпачков.

Если все же было решено использовать саморезы, то для ондулина подходят такие же элементы, что используются для профнастила. Они представляют собой элементы с шестигранной головкой. При этом каждый саморез имеет резиновый уплотнитель, который улучшает прижим, а также герметизирует отверстие. Внимательным стоит быть при выборе материала для обрешетки. Если будет использован дуб, сосна или акация, в которых будет много сучков, тогда возникнут проблемы с тем, как в материал будут входить гвозди. Чтобы облегчить себе задачу можно обмакнуть гвозди в соляровое масло. Это необходимо, чтобы предотвратить появление трещин в брусе и исключить появления коррозии в крепежном материале. Процесс правильного монтажа листов ондулина показан в видео, которое находится ниже.

Укладка гидроизоляции

Первым шагом при устройстве ондулиновой кровли является устройство гидроизоляции. Ее монтаж производится под финишное покрытие. Для этого прекрасно подходят любые гидроизоляционные мембраны, обладающие паропроницаемыми качествами. Оптимальным выбором является мембрана от самого производителя ондулина Ондутис.
Укладка материала осуществляется поверх стропил с сохранением некоторого провеса (примерно 2 см). Рулоны гидроизоляционной мембраны раскатываются по кровельным скатам, в поперечном направлении. При этом необходимо следить, чтобы расположенный сверху лист нахлестывал на нижний. Определить величину перекрытия можно по нанесенной на материал заводской разметке. Проклеивание участков стыка осуществляется при помощи двустороннего тканевого скотча.
Укладку оригинальной мембраны Ондутис можно производить непосредственно поверх утеплителя. Она будет пропускать водяной пар и одновременно будет задерживать воду.
После выполнения этих работ надо переходить к укладке брусков контробрешетки. Этот момент очень важен, поскольку устройство контробрешетки помогает создать вентиляционные отверстия, посредством которых осуществляется циркуляция воздуха вдоль изоляционного покрытия.

Как сделать обрешетку

Обрешетка — это каркас кровельного строения, основа крыши, монтаж которой требует соблюдения некоторых правил. Обрешетка под волоконный ондулин выполняется из брусьев (или досок), имеющих сечение от 40 мм до 60 мм. Древесные брусья, как правило, выполнены из хвойных деревьев.

Прежде чем устанавливать обрешетку, материал обрешетки обязательно пропитать антисептиком.

Выполнение обрешетки под еврошифер выполняется в несколько этапов:

прикрепление гидроизоляционного материала к стропилам. Его монтируют на стыках внахлест и закрепляют степлером;
прикрепляются брусья на свесе края кровли и по торцевым отверстиям, образуя карниз. При этом доска с основания навеса должна быть большим сечением, а шаг между брусьями необходимо делать меньше. Выступ первой доски должен превышать ширину карниза;
параллельно карнизу устанавливают остальные доски обрешетки. Для точного соблюдения параллели и шага обрешетки можно соорудить деревянный шаблон;
закрепление с помощью саморезов держателей желобов;
не более 4 см от основой доски карниза крепится ветровая доска;
прикрепление конька и комплектующих элементов.

ВАЖНО! Уровень функциональных показателей кровельного покрытия напрямую зависит от того, насколько качественно выполнена обрешетка. Несколько нюансов, которые следует учесть при монтаже обрешетки:

Несколько нюансов, которые следует учесть при монтаже обрешетки:

перед установкой обрешетки следует измерить диагонали и стороны крыши при помощи закрепленных по углам веревок. Их равенство обеспечивает правильную форму кровли;
если длина бруса короче, чем ширина крыши, то крепление досок следует выполнять в шахматном порядке;
высота досок на стыках соединения торцевых частей должна быть одинаковой .

Шаг обрешетки в зависимости от угла наклона крыши

Необходимые материалы и инструменты

Многие неопытные мастера задаются вопросом, как правильно покрыть крышу ондулином, и что для этого нужно. Крепление этого кровельного материала выполняется без применения специального инструмента или дорогостоящего оборудования, поэтому монтаж часто выполняется своими руками. Для возведения крыши из ондулина используют:

Листы ондулина размеров 0,95х2,05 м, необходимые для покрытия всей площади крыши с запасом 10-15% на подрезку и нахлесты.
Коньковый профиль на всю длину конька с учетом нахлестов между элементами 10-25 см.
Крепежные элементы. Специальные гвозди для ондулина с резиновой головкой производятся из углеродистой стали и окрашиваются в тон материалу.
Брус сечением 40х40 мм или 60х40 мм для сооружения обрешетки, обработанный антисептиком.
Гидроизоляционная мембрана или пленка.
Острая ножовка для резки листов.
Легкий молоток для забивания гвоздей.
Аккумуляторный шуруповерт для фиксации обрешетки.
Линейка, рулетка и строительный карандаш для выполнения измерений и разметки.

Пошаговая инструкция призводиетеля

Требования к обрешетке

Угол наклона крыши для ондулина

В зависимости показателя угла наклона крыши, зависит схема укладки, шаг обрешетки, ширина нахлеста листов вдоль листа и поперек.

Угол наклона ската определяет технологию покрытия следующим образом:

При угле наклона менее 10° сооружается сплошная обрешетка. Оптимальным материалом для такой обрешетки служит фанера, OSB, доски. В таком случае ондулин застилается внахлест на 30 см при двухволновом перекрытии по длине листа.

Минимальный угол наклона крыши из ондулина — 6 градусов;

При угле наклона крыши 10-15° шаг обрешетки должен составлять 45 см, ширина нахлеста не должна превышать 20 см, а перекрытие — одноволновое;

При угле наклона более 15° шаг обрешетки должен быть равен 60 см, ширина нахлеста — не более 17 см при одноволновом перекрытии.

Покрытие крыши ондулином своими руками

Как и шифера, укладка ондулина ведется против направления ветра. То есть материал укладывается с того края, куда дует ветер.

Первый лист ондулина монтируется так, чтобы он одним гребнем ложился на ветровую доску.

Как закрепить ондулин – инструкция по монтажу

Нижний торец листа должен выступать на 5 см ниже линии фартука. Для крутой крыши выступ может быть меньше. Листы крепятся при помощи кровельных гвоздей или саморезов по дереву. Желательно использовать те, что рекомендует производитель кровельного материала.

Чтобы точно попадать в рейку обрешетки на всем протяжении крыши, нужно на каждом новом листе сразу отчерчивать разметочную линию или натягивать бечевку. Для исключения деформации листов забивать гвозди следует в таком порядке:

крепятся крайние гребни;
затем гвозди вбиваются симметрично, справа и слева, через один гребень;
для первого и последнего ряда ондулина прибиваются все гребни листа.

Когда монтируется кровля из ондулина своими руками, крепление делается в гребни волны. Причем, самый нижний и самый верхний ряд гвоздей (саморезов) делается по каждой волне, а все другие – через волну. Поскольку ондулин достаточно мягкий – его крепят к каждой рейке обрешетки. Если обрешетка сделана из фанеры, OSB или ДСП – расстояние между линиями крепления не должно превышать 50 см. В любом случае расход метизов составляет 20 шт. на один лист.

Чтобы избежать наслоения в местах стыков, каждый следующий ряд смещают на половину ширины листа. Ондулин очень легко пилится ручной ножовкой, полотно которой рекомендуем смазывать густым маслом. Еще удобнее для этой цели применять подходящий электроинструмент. Для надежной защиты от подтекания по торцу кровли желательно смонтировать щипцовые элементы.

Крепеж и защита конька кровли

В последнюю очередь крепится конек. Для защиты от птиц и насекомых под него, а также по нижнему краю кровли под ондулин подкладывается защитная сетка, решетка или специальная гребенка. Эти элементы не препятствуют проветриванию подкровельного пространства. Если использовать конек от производителя ондулина, то защита не потребуется, так как форма конька в точности повторяет конфигурацию профиля ондулина.

Дополнительно фиксируем ондулин – монтаж на стыках и изломах

На стыках скатов кровли используются специальные ендовые – ондулиновые или металлические элементы. Для их крепления нужна дополнительная обрешетка в виде продольных реек вдоль ребра перелома ската. Тут также рекомендовано использовать подкладочную битумную ткань или любую другую гидроизоляцию под ендову.

Внешний излом кровли защищается щипцовыми элементами или фартуком-капельником. Место излома снизу также желательно защитить дополнительной гидроизоляцией. Крепление листов обеспечивается дополнительной рейкой обрешетки, укрепленной вдоль линии излома. Те же рекомендации действительны при оформлении внутреннего излома плоскости крыши. Во всех случаях нахлест соседних элементов должен быть не менее чем 15 см.

Места примыкания кровли к стене или дымоходу монтируется примыкающий фартук. Места примыкания обрабатываются герметизирующей каучуковой или битумной лентой с промазыванием стыков подходящим герметиком.

Устройство ендов, коньков, примыканий

Для устройства ендовы необходимо создать дополнительный элемент обрешетки, поверх которого осуществляется особая ендова Ондулин.

Укладку коньковых элементов лучше осуществлять с той же стороны, с которой монтировались листы покрытия. При этом величина нахлеста должна составлять 125 мм. Точки крепления должны располагаться на каждой волне присоединяемого к коньку листа.

При устройстве боковых стыков с вертикальными стенами используется ендова Ондулин. Ей необходимо обеспечить надежную гидроизоляцию.

При проведении работ в условиях плюсовой температуры оформление щипца можно осуществить посредством подгибания края листа и последующего прибивания к щипцовой доске. При устройстве ребра можно воспользоваться двумя способами:

Использовать щипцовый элемент.
Воспользоваться коньковым элементом.

На стыках крыши с вертикальными стенами (так называемый торцовый стык) требуется применение покрывающего фартука. При этом участки стыка должны быть обеспечены качественной гидроизоляцией. Фартук крепится к листу по каждой волне.

При оформлении карнизных свесов надо соблюдать основное правило: их длина не должна превышать 5 см. Лишнюю часть материала следует обрезать, иначе со временем он из-за собственного веса начнет утрачивать форму.

Если запланировано устройство чердачного окна для выхода на кровлю или освещения чердачного помещения, при его устройстве крепление осуществляют в верхней точке каждой волны. Лист, выполняющий функцию основания окна, должен располагаться под рядом ондулинового покрытия.

Как избежать ошибок

Обратите внимание! Выбирать гвозди для ондулина стоит с длиной в 70 мм. Диаметр каждого элемента должен составлять 3,5 мм

В качестве альтернативы подойдут самые обычные гвозди, но для них обязательным будет использование пластиковых колпачков

Совет! Важно следить, чтобы используемое масло не попало на ондулин, т. к

отмыть пятно невозможно

отмыть пятно невозможно.

Как правильно крепить ондулин к обрешетке

Монтаж ондулина и гибкой черепицы начинается с раскроя материала. Очень редко удается положить кровлю только целыми фрагментами. Для резки берут обычную ножовку или пилу с зубом средней величины. Кроить материал нужно на ровной поверхности.

Чем круче скат, тем сложнее перемещать и настилать материал. Пошаговая инструкция следующая.

Укладку листов начинают с нижней части ската с подветренной стороны. Листы в ряду размещают максимально ровно с нахлестом в 2 волны. Укладывают ондулин так, чтобы сформировался свес шириной в 5–7 см.
Крепление ондулина выполняется кровельными гвоздями. Забивают их в обрешетку через гребень волны. Длина крепежа должна быть достаточной, чтобы достичь обрешетки и углубиться на 5–10 см. На лист нужно до 20 штук. 10 из них прибивают в нижний край. В средней и верхней вкручивают по 5 штук, располагая их в шахматном порядке. Крепеж делают нежесткий.
Листы второго ряда и следующих укладывают так, чтобы стык между элементами предыдущего ряда оказался по центру последующего. Швы рядов не должны совпадать.
В местах примыкания используется дополнительная гидроизоляция, например, специальная лента.

Вопрос эксперту

Какой минимальный и максимальный угол наклона крыши из ондулина?

Мягкое покрытие очень плотно прилегает к обрешетке, что позволяет использовать его для укладки на очень пологие скаты. Минимальный угол наклона для материала составляет 5 градусов. Максимальный угол не ограничивается, но чем круче скат, тем выше ветровая нагрузка. А механическая прочность ондулина не слишком велика.

Доборные элементы

Дополнительные элементы, которые должны быть использованы на такой крыше:

Для конька и щипцов выпускаются специальные приспособления. Они тоже выполняются из ондулина и крепятся гвоздями.
Если у кровли есть внутренние углы, потребуются ендовы. Элемент довольно сложен в установке. Под желоб необходимо монтировать сплошную обрешетку с размерами бортиков не менее чем по 25 см с каждой стороны угла. Ендовы крепятся на обрешетку, фрагменты укладывают внахлест. Листы при кладке обрезают при стыковке на внутреннем углу так, чтобы края ондулина не достигали центра ендовы по 5 см с каждой стороны.
Места примыкания – к вентиляционным отверстиям, дымоходной трубе, заделывают покрывающими фартуками.

Гидроизоляция и пароизоляция

Несмотря на хорошую водостойкость ондулин сам по себе не всегда может справиться с большим количеством воды. Кроме того, прочность его невелика и при незначительном повреждении водоотталкивающие его свойства сильно снижаются.

Чтобы такая крыша прослужила долго, обустраивают подкладочный ковер. Он обязательно включает гидроизоляцию. Чаще всего используют пленочный материал. Пленку укладывают на обрешетку сверху вниз от конька до свеса. Стыки проклеивают скотчем или сваривают строительным феном.

Пароизоляция устанавливается в том случае, если крыша утепляется. Барьер монтируют на утеплитель сверху. Он позволяет выходить пару из помещения через слой утеплителя, но отсекает проникновение пара внутрь теплоизолятора.

Как с помощью щипцов для ондулина оформить скат или излом крыши

Установка щипцов Ондулин не требует наличия сложных инструментов или особых навыков. Достаточно следовать инструкциям производителя, которые доходчиво объясняют, как с помощью кровельных щипцов для ондулина можно оформить фронтоны и щипцы крыши, а также ее внешние изломы.

На фронтонах и щипцах крыши ветровые планки устанавливают поверх ондулина, то есть после монтажа кровельных листов. Но до укладки конька, который должен будет закрыть верхний стык щипцов. Укладывают щипцы от карниза к коньку с нахлестом в 15 см. В ветровую доску вбивают два гвоздя, и по одному гвоздю — в гребни двух первых волн кровельных листов. Гвозди вбивают с шагом 31 см: в итоге на один щипец уходит 12 гвоздей.

При установке щипцов на внешнем изломе крыши одна сторона щипца укладывается поверх кровельных листов на нижней части ската, а вторая — под листы на верхней части. На изломах щипцы монтируют с нахлестом 12-15 см и крепят в каждую волну ондулина.

Технология монтажа

Даже не зная, как крепить ондулин, неопытный мастер легко справится с этой задачей в одиночку, так как листы материала легко обрабатываются. Однако, не стоит забывать, что от качества монтажа зависит надежность и срок службы кровли. Для настила ондулина используется следующая пошаговая инструкция:

В первую очередь на готовые стропила нужно положить и закрепить гидроизоляционную пленку. Для этого она раскатывается, нарезается на полосы необходимой длины, которые монтируются вдоль ската перпендикулярно стропильным ногам с нахлестом 10-15 см. Фиксируется пленка строительным степлером к стропилам, а стыки проклеиваются скотчем.
Поверх гидроизоляционного материала вдоль стропильных ног приколачивают рейки контробрешетки. Для этого используют длинные гвозди или саморезы.
Поверх обрешетки приколачивается обрешетка из брусков 4х4 см, 5х5 см с шагом 10 см или сплошная – из листов влагостойкой фанеры.
Далее начинают укладку ондулина. Листы материала нужно уложить внахлест 10-15 см, начиная с нижнего края ската. Ряды монтируют со смещением в половину листа, соблюдая вертикальный нахлест 15-20 см.
Листы приколачивают специальными гвоздями с широкими резиновыми оголовками к обрешетке. Для фиксации каждого листа уходит около 20 крепежных элементов.

Схема укладки

Схема расположения крепежных элементов

Монтаж конькового профиля
