Как крепить конек на крыше к профнастилу

Тонкости установки и крепления на профнастил

Хотя коньковый прогон может быть сделан из стали, все же владельцы частных домов в основном используют деревянный брус. Однако перед тем как крепить конек на профнастил из дерева, его необходимо обработать антипиренами и антисептиками.

Минимизировать пагубное влияние атмосферных осадков позволяет укладка специальных элементов из кровельного материала или листа оцинковки, а изнутри выполняется гидроизоляция стыков и обустройство зазоров для вентиляции.

Предварительно в верхней части наклонных скатов необходимо набить широкую обрешетку, так как крепить конек на профлист нужно будет специальными креплениями. Однако отступ от ребра кровельного покрытия до верхней точки ската должен составлять примерно 7 см. Более широкие зазоры потребуют специальных коньковых элементов с широкими лопастями.

Гидроизоляция и утепление кровли, которые предотвратят появление конденсата, также выполняются до того, как сделать конек из профнастила. Тем не менее, отступ для циркуляции воздуха должен быть предусмотрен обязательно.

Виды коньков для кровли из профлиста

Виды коньков Конек для крыши из профнастила по ГОСТ устроен очень просто. Чаще всего встречаются следующие виды накладки.

Треугольный конек для профлиста – выглядит как обратный желоб с углом раскрытия в 100 градусов. Кромки накладки отгибают и завальцовывают, чтобы увеличить жесткость элемента.
V-образный – планка, в которой есть срединный канал П-образной формы. Он устанавливается на участках, где плотный стык невозможен.
Круглый – накладка с опорными полками. Такой вариант универсален и может монтироваться на любой кровле. Считается, что такая модификация лучше сохраняет тепло.

Необходимые размеры и характеристики коньковой планки

Угол наклона ската колеблется от 11 до 45 градусов. Для перекрытия стыков под разным углом требуется накладки разных размеров.

Наиболее важным параметром изделия выступает его высота. Разработаны специальные таблицы, которые позволяют без всяких затруднений рассчитать, каких размеров выбрать конек на крышу из профнастила.

Вычисления выполняются по формуле H=0,5*B*K, где:

H – высота накладки;
B – ширина здания;
K – поправочный коэффициент, зависящий от угла наклона ската.

Размеры полочек для треугольной модели составляет 140–145 мм. Но если уклон очень крутой или, наоборот, очень маленький, берут вариант с полочками в 190–200 мм.

Профилированные накладки в ширину составляют 115–120 мм, высота ребра жесткости – 30–40 мм.

Треугольные накладки выпускаются длиной до 3 м. Стандарт профилированной в длину достигают 2 м.

Как закрепить конек на крыше из профнастила

Для того чтобы без проблем установить коньковую планку, процедуру монтажа нужно начинать еще до укладки кровельного покрытия. Для работы потребуются инструменты и материалы:

Кровельный конек для профнастила, перед началом работ необходимо замерить общую длину кровли, на которой планируется установить накладку;
Торцевые заглушки и уплотнитель;
Болгарку и ножницы по металлу;
Саморезы;
Напильник по металлу;
Кровельный герметик.

Все без исключения специалисты не рекомендуют использовать угловую машинку для резки профнастила, то же самое относится и к коньковой накладке.

Совет! Если все же пришлось устанавливать профиль с использованием болгарки, ничего страшного, после раскройки и нарезки материала достаточно обработать линию реза аэрозольной краской. Эмаль отлично защитит и покрытие, и открывшийся металл.

Разумеется, перед тем как устанавливать планку, линию реза необходимо пройти напильником, даже если раскройка материала выполнялась ножницами по металлу. Если установить с заусенцами, то острая, как лезвие, кромка металла сдерет защитное полимерное покрытие и цинк. В результате в месте перехлеста со временем из-за коррозии образуется дыра.

Подготовка к работе

Установить коньковую накладку можно лишь в том случае, если верхняя часть стропил и обрешетки усилена подшивкой. Параллельно коньковому прогону к уже имеющейся обрешетке крыши нашивают дополнительно по две доски с каждой стороны. Это позволит установить планку и прочно притянуть ее к деревянному основанию.

Как по уму установить конек на профнастил

После того как был уложен профнастил, необходимо проверить расстояние между верхними кромками соседних противоположных листов. Оптимальный размер составляет 45-60 мм. При большем зазоре нормально установить планку не удастся, если расстояние слишком мало, то выход паров из подкровельного пространства будет затруднен.

Прежде всего потребуется вырезать необходимое количество планок. Установку начинают с подветренной стороны крыши. Идеальным случаем была бы ситуация, когда ветер не задувал бы воду под линию перехлеста, но столь удачное расположение коньковой балки крыши встречается очень редко, поэтому линию перехлеста приходится хорошо «сдабривать» герметиком. Наиболее удачными в этом отношении считаются полукруглые коньковые элементы, на торцах профиля имеется специальный выступ, блокирующий затекание воды под кромку.

В первую очередь на линию, по которой планируется установить планку, разматывается уплотнитель. Материал фиксируется на поверхности профнастила, ориентируясь по габаритам накладки.

Устройство изоляции для крыши из профнастила

В процессе эксплуатации здания происходит образование конденсата под кровлей. Во избежание скопления влаги нужно построить крышу таким образом, чтобы температура снаружи и в подкровельном пространстве совпадала. Для этого необходимо правильно обустроить специальные конструктивные элементы :

Для продления срока службы крыши перед монтажом профлистов следует сделать прокладку, препятствующую накоплению конденсата. Лучше всего использовать паро-гидроизоляционную мембрану, причем начинать нужно с карниза по направлению к коньку. Крепится мембрана гвоздями с большой шляпкой с шагом в 20 см.

Гидроизоляционная пленка укладывается с нахлестом в 10-15 см и обязательным провисом между стропилами в 2-3 см. После соединения стыки нахлеста проклеивают клейкой лентой.

Сверху стропильных ног прибивается контррейка толщиной 40-50 мм, которая защищает мембрану от повреждений в процессе крепления листов. Для обеспечения притока воздуха между прокладкой и первой доской оставляется зазор в 5 см, после чего край прокладки подворачивается к верху и закрепляется с внутренней стороны торцевой доски. При необходимости прокладочную ткань можно легко разрезать обычным ножом.

Свободное движение воздушных потоков в подкровельном пространстве достигается путем устройства вентиляционных отверстий, располагать которые нужно как можно ближе к коньку. Правильный вывод воздуха осуществляется при помощи следующих элементов :

вентиляционных каналов;
специальных зазоров между кровельной плитой и коньком;
решеток для вентиляции, располагающихся на торцах здания.

При устройстве вентиляционных зазоров на гидроизоляционную мембрану крепятся деревянные рейки, способствующие выводу излишков конденсата и влаги. Каждый узел при этом требует надежной фиксации.

Дополнительные материалы

Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.

Выделяют три основных типа: универсальный, профильный и саморасширяющийся.

Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.

Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.

В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.

Как устанавливать конек

Любое изделие, даже с высоким качеством, будет работать плохо, если монтаж произведен с ошибками. А как установить конек на крышу с покрытием из профнастила? Какие тут имеются нюансы и возможные трудности?

В первую очередь нужно знать, что монтаж конька начинается после полной укладки профнастила. При этом кровельный материал не должен доходить до линии пересечения скатов на 5-10 сантиметров. Если листы профнастила состыковать без такого свободного пространства, то вентиляция подкровельного пространства будет затруднена.

Дальнейшие работы будут выглядеть следующим образом:

На верхней части стропил, свободной от профнастила, монтируют дополнительные брусья. Они необходимы для того, чтобы крепление коньковой планки было более надежно.
Работа по монтажу конька начинается с края, откуда дуют преобладающие ветры. Вначале монтируется уплотнитель. Если выбран дорогой материал, то с одной его стороны имеется самоклеющаяся пленка. При отсутствии таковой утеплитель просто укладывается на свое место или приклеивается подручными материалами.
Предыдущую работу можно проделать двумя способами. Утеплитель, чаще всего, клеится непосредственно к самому коньку, делая отступ в 3 сантиметра от края. Если вы используете профильный материал, то это лучше сделать на сам профнастил. В этом случае утеплитель ляжет более плотно, а значит, риск протечки минимизируется.
Далее, проводится укладка самой коньковой планки. Если вы используете треугольные или фигурные изделия, то делается нахлест в 15-20 сантиметров. В случае с круглыми планками перехлест делается по линии штамповки.
Если необходимо отрезать коньковую планку, то лучше это делать ножницами по металлу. Особенно это касается изделий с полимерным покрытием. С помощью болгарки защитный слой легко повреждается.
Крепить конек нужно саморезами, которые должны иметь оцинковку и снабжаться резиновыми шайбами. Их вкручивают в вершину волны профнастила. При этом саморез должен еще и пройти сквозь обрешетку. Точки крепежа должны располагаться между собой на расстоянии в 20-30 сантиметров. Саморезы крепятся так, чтобы они были расположены на расстоянии 3-5 сантиметров от нижней кромки коньковой планки.
Использовать для монтажа гвозди можно, но не желательно. Дело в том, что при большой ветрености такие крепежи могут вырваться. В этом случае крыша потребует ремонта.

Видео по теме:

https://youtube.com/watch?v=tNype9lEsRw

Очень важно перед началом работ проверить ровность конькового ребра. Для этого удобно использовать лазерный нивелир или воспользоваться обычной веревкой

Допускаются незначительные отклонения, не более двух процентов от ширины коньковой полки. Если кривизна больше этого значения, то нужно либо ее исправить, либо использовать более широкие планки. В противном случае возрастает риск появления течи.

Назначение

Прежде всего, стоит сказать, что конек на крыше необходим не только для придания ей завершенности и эстетической красоты, но и для обеспечения функциональности всей кровельной конструкции.

В настоящее время кровельный пирог включает сразу несколько слоев, среди которых пароизоляция, тепло- и гидроизоляция. Кроме того, такая многослойная конструкция предполагает наличие зазоров для вентиляции. В частности, отступ между кровельным покрытием и утеплителем позволяет снизить теплопотери, регулировать температурный режим внутри дома и обеспечить долговечность изоляционного материала. Следовательно, в зимнее время на крыше не образуется ледяная корка, а в летнее – чердачный этаж не нагревается до температуры парилки.

Поэтому перед тем как поставить конек на крышу, в кровельном пироге необходимо предусмотреть вентиляционный зазор и позаботиться о циркуляции воздушных потоков. Чтобы этого добиться, свесы на карнизах подшивают софитом, доской, закрепленные с зазорами, либо прочими материалами в комплексе с решетками для вентиляции

Обратите внимание, что крепление конька к профнастилу нужно сделать так, чтобы под него свободно попадал свежий воздух. В таком случае влажный воздух изнутри будет свободно покидать подкровельное пространство, не оседая в виде конденсата на утеплителе и деревянных конструкциях.

Вычисляем высоту

Выполнять расчеты, на какой высоте должен быть расположен конек, необходимо на стадии разработки проекта. Это особенно актуально в случае с возведением вальмовой или другой крыши со сложной конфигурацией.

Расчет высоты установки конька производится с учетом следующих условий:

конфигурация и внешний вид здания;
разновидность кровельного покрытия;
уровень снеговых и ветровых нагрузок в данном регионе;
обоснованность с точки зрения экономии и сложности установки.

Кровельная конструкция должна быть соразмерной с самим зданием. Если предполагается установка высокой крыши с крутыми скатами, для нее понадобится существенно больше материала. В тоже время низкоуклонная крыша должна быть рассчитана на большое количество снежных осадков.

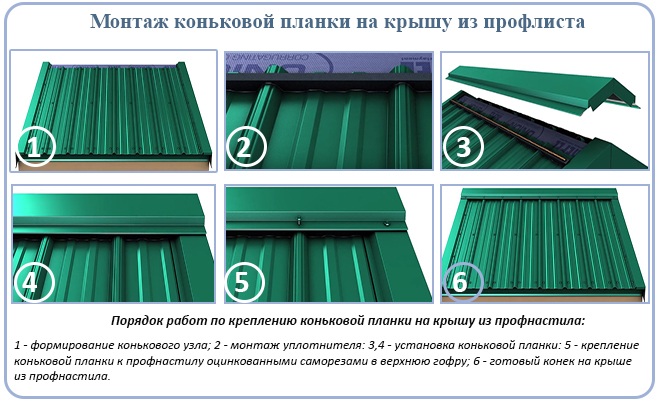

Монтаж и установка конька на кровлю из профлиста

Крепить конек на крышу из профлиста достаточно просто. Но при этом необходимо соблюдать некоторые условия. Несмотря на то что коньковая планка представляет собой одно изделие, подготавливать участок к монтажу нужно заранее.

Измеряют длину стыка и нарезают профиль по размеру. Используют болгарку или ножницы по металлу. Линию реза обрабатывают аэрозольной краской.
Перед установкой обрешетку и стропила усиливают. Для этого параллельно прогону с обеих сторон крепят две доски.
Укладывают профлист. В прогоне листы не стыкуют плотно. Между ними оставляют зазор в 45–60 мм.
Установку накладки начинают с подветренной стороны. Фиксируют на саморезы. Линию перехлеста нужно обрабатывать герметиком.

Чтобы предварить затекание воды под накладку, можно по линии установки предварительно раскатать уплотнительную ленту.

Разнообразие форм

Форма конькового профиля не оказывает ощутимого влияния на эксплуатационные качества крыши. Поэтому при выборе наиболее оптимального типа больше ориентируются на требования дизайна.

В продаже можно встретить коньковые планки нескольких видов:

прямоугольные. За счет простоты формы и наименьшего расхода материала отличаются самой низкой стоимостью. Удобны возможностью установки на любые крыши и отсутствием необходимости применять торцевые заглушки;
конек полукруглый для металлочерепицы. Основная часть такого конька имеет полукруглую форму, отбортовки плоские. После монтажа с торцов остаются отверстия значительной площади, что требует использования заглушек;
многоугольные. От полукруглых отличаются лишь профилем, составленным из трех, пяти или более плоскостей;
круглый конек металлочерепицы;
узкие декоративные. Используются на шатровых крышах, где угол между соединяющимися скатами минимален;
Y и T-образные. Применяют на стыках соседних крыш.

Разновидности коньков для крыши

Для обустройства поверхности крыши могут использовать модели заводского производства или созданные в домашних условиях. Существует множество способов и специальных материалов, которые применяются для сооружения подобного изделия.

Выбор расходного материала должен учитываться из расчёта строения кровельного покрытия. Например, для битумной крыши выбирают конёк, изготовлены из гибкого сырья. Как правило, эти элементы предусмотрены в комплекте с отделочными изделиями.
Если кровля выполнена из металлочерепицы, то для конька выбирают профнастил, нержавейку и другие типы пластичного металла. В данном случае можно также воспользоваться готовыми элементами или создать их самостоятельно.
В случае с глиняной и керамогранитной крышей конёк будут изготавливать вручную из мягких видов отделочных текстур. Для этого выбирают песок, цемент, полимерную глину, шифер. Чтобы детали не отслоились друг от друга используют строительный состав, который также подбирается исходя из состава основной кровли.

Преимуществом подобного элемента считают не значительные финансовые вложения. Чтобы элемент не выделялся на поверхности используют колеры, сочетающиеся с общей цветовой палитрой.

Что же касается консистенции рабочего состава, то он не должен быть слишком жидким и густым. Специалисты рекомендуют готовить смесь, чтобы она внешне напоминала густую сметану. Таким образом жидкая структура равномерно заполнит пористые участки и предотвратит появление теплопотерь и протечек.

Разновидности профилей

Чтобы создать собственноручно конек, нужно учитывать, какой материал был использован в качестве кровельного покрытия:

Для крыши из керамической черепицы применяют конек в виде полукруглого желоба, его производят из керамики, применяя формовочную методику. Процесс крепежа такого вида конька требует больших затрат труда.
Если крыша шиферная, выбираем конек из асбестобетона. Это будет желоб полукруглого вида, имеющий полукруглую полочку. Для защиты конька профиль укладывается двумя слоями, полочку укладывают на скаты поочередно.
Если для покрытия крыши использовали профилированный металл, останавливаем выбор на металлическом профиле. Выполняем процесс монтажа методом внахлест двухметровыми сегментами. Такой процесс реально выполнить человеку без специальных навыков и профессиональных инструментов.
Когда крышу покрывают рулонным материалом на основе битума, следует использовать специализированные полосы, имеющие клеевую основу.

Для установки конька вам потребуется:

специальная вентиляционная лента;
высокодиффузная мембрана или рубероид, чтобы обеспечить гидроизоляцию;
шуруповерт;
степлер, применяемый в строительстве;
кровельные саморезы.

Что такое конек и зачем он нужен

Основными функциями кровельного конька является обеспечение хорошего воздухообмена в подкровельном пространстве и защита конструкции крыши от осадков. Это позволяет продлить срок эксплуатации, так как вентилирование способствует удалению излишней влаги.

Чтобы конек выполнял возложенные на него функции, важно грамотно подобрать все элементы конструкции и правильно их установить. https://www.youtube.com/embed/xqIae4qh5sw

Виды и формы коньков

Конек также часто называется коньковым профилем. Он является не только элементом, защищающим кровлю от проникновения влаги, но еще и выступает в роли декоративной части конструкции.

При выборе конькового профиля важно правильно подобрать оттенок, чтобы он сочетался с цветом профнастила. Выбрав прямую конструкцию конька, во время монтажа стоит подложить под него утеплитель

Вентилируемый конек для профнастила

Поскольку металлические профилированные листы имеют свойство очень быстро нагреваться под действием солнечных лучей и так же быстро остывать в холодную погоду, между гидроизоляцией и кровельным покрытием из профлиста всегда устраивается вентиляционный зазор. Именно циркулирующий в нем воздух препятствует образованию конденсата на внутренней поверхности кровельного покрытия, сохраняя его от коррозии и последующего проникновения влаги в утеплитель.

Для того чтобы обеспечить вентиляцию, установка конька на профнастил осуществляется таким образом, чтобы воздух мог беспрепятственно выходить как из подкровельного вентиляционного зазора, так и из вентиляционного зазора между утеплителем и гидроизоляционной пленкой. При этом для свободного прохода воздуха гидроизоляционная мембрана не доходит до конька кровли на 40-60 мм.

Таким образом обеспечивается сквозное движение воздуха снизу вверх: начиная с края скатов и заканчивая вентиляционным отверстием под коньковым элементом. Стоит отметить, что места крепления гидроизоляционной мембраны возле конька необходимо дополнительно изолировать специальной лентой, причем это касается как края, непосредственно прилегающего к коньковому элементу, так и стыка между соседними мембранами — и по бокам, и внизу.

Устройство конька на крыше

Конек – это место примыкания противоположных скатов крыши. Различают несколько типов коньков исходя из конструкции крыши. Это может быть длинная прочная балка, установленная на вертикальных опорах или уложенная на фронтоны. Далее на такую балку будут опираться стропила в верхней части.

Стропильный каркас может состоять также из отдельных треугольных ферм, образованных соединенными между собой парами стропил. Такие фермы собирают воедино с помощью горизонтальных перемычек. В самом верху наклонной плоскости ферм с каждой стороны нашивают по доске. Именно эти доски, размещенные параллельно карнизу, и являются коньком.

Если речь идет о вентилируемом коньке для профнастила, то имеется в виду специальный элемент кровельного покрытия, который закрывает щель между листами материала, уложенного на скатах кровли. Как правило, такие детали изготовлены из металла или материала, аналогичного кровельному покрытию.

Перед тем, как закрепить конек на крыше из профнастила, стоит определиться, какая форма будет оптимальной для конкретной конструкции:

конусная;
округлая;
ребро;
угол;
рельефная;
фигурная.

Устройство конька на крыше

Виды коньков для кровли из профлиста

Треугольный конек для профлиста – выглядит как обратный желоб с углом раскрытия в 100 градусов. Кромки накладки отгибают и завальцовывают, чтобы увеличить жесткость элемента.
V-образный – планка, в которой есть срединный канал П-образной формы. Он устанавливается на участках, где плотный стык невозможен.
Круглый – накладка с опорными полками. Такой вариант универсален и может монтироваться на любой кровле. Считается, что такая модификация лучше сохраняет тепло.

Вентилируемый конек для профнастила

Схема вентилируемого конька для профнастила

Укладка гидроизоляции и пароизоляции

Для надежности и долговечности крыши необходимо выполнить монтаж гидроизоляционного и пароизоляционного материала.

Гидроизоляцию укладывают между элементами обрешетки и профнастилом непосредственно на утеплитель (если предусмотрено его использование) для защиты чердачного пространства и утеплителя от попадания влаги. Отсутствие гидроизоляции приводит к тому, что влага не отводится из-под кровли, а скапливается в виде конденсата на профилированных металлических листах. Результатом этого становится образование очагов коррозии и уменьшение эксплуатационного периода кровельного материала.

Пароизоляция укладывается под утеплителем и предотвращает образование конденсата, который всегда образуется из-за разницы температуры с внешней и внутренней стороны кровли.

По функциональному назначению строения определяется количество слоев кровельного пирога.

К примеру, жилые объекты требуют наличие пароизоляции, утеплителя, гидроизоляции и кровельного материала. Для нежилых помещений достаточно укладки под профнастил гидроизоляционного материала.

Что делать запрещается

Из-за хрупкости покровного материала подачу листов для монтажа крыши нельзя производить с провисанием. Этот процесс следует организовать с помощью установленных досок.

Не рекомендуется перевозить профнастил на транспорте, длина кузова или прицепа которого значительно меньше длины металлопрофиля. Провисание профнастила, даже в упаковке, может привести к его деформации.

Запрещается ходить по уложенным листам в тяжелой обуви, наступать на них в местах, где нет досок обрешетки.

Металлопрофиль очень хрупкий материал, нельзя ставить на него тяжеловесные изделия и строительные инструменты. При возникновении царапин необходимо воспользоваться специализированной краской, идущей в комплекте к материалу. Она позволит скрыть эти дефекты.

Использование уплотнителей для конька на профнастил

Схема монтажа обрешетки.

Для изготовления конька для крыши используется профлист или оцинкованная сталь. Его стандартная длина — два метра.

Еще один из обязательных элементов, которые входят в устройство кровли, это коньковый уплотнитель. Его используют для герметизации зазора, который разделяет коньковый лист и профнастил.

Уплотнители могут быть для металлочерепицы, для профнастила, универсальные самоклеющиеся. Из этих видов первые два имеют тот же рисунок, что и кровельное железо.

Для всех разновидностей профлиста имеется определенный способ монтажа и свой уплотнитель. В срезе универсальная лента имеет вид квадрата или прямоугольника. Некоторые из производителей предлагают коньковую вентиляционную ленту. Чаще всего она бывает в виде полукруга.

Материалом для изготовления уплотнителя является вспененный ПВД или пенополиуретан, так для циркуляции воздуха не создается препятствий.

Для монтажа конька к профнастилу используют специальные саморезы для кровли. Выбрать можно такие, которые окрашены в тот же цвет, что и кровля, с прокладкой из силикона. Данный доборный элемент все время находится под открытым небом, поэтому прокладку надо использовать обязательно. Это преграда для воды, которая будет проникать через микроскопические щели у головки самореза под крышу, но и благодаря ей сильнее можно стянуть профнастил и защиту. У кровельных метизов длина от 80 мм.
