Как сделать лучевую систему отопления

Веские преимущества лучевой разводки

Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а  также в связи с различной степенью теплопроводности внешних стен.

На практике соединить все отопительные приборы воедино можно следующими методами:

• тройниковым подключением;
• лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.

Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.

Галерея изображений Фото из Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой

Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам

Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб

Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора

Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему

В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо

Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления

Коллектор располагают в шкафу, в двухэтажных домах на этаже устанавливают по одному коллектору, которые между собой соединяются стояками

Веское преимущество лучевой системы

Поэтажная схема устройства

Использование гибких полимерных труб

Вариант подводки труб к радиатору

Технические достоинства лучевого варианта

Принцип первичных и вторичных колец

Техническое оснащение лучевой разводки

Коллектор в предназначенном для него шкафу

При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.

Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.

Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно

Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.

Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями — от коллектора к прибору

Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.

Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.

Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления

Что такое двухтрубная система?

Это следствие эволюции однотрубной системы, в которой избавились от всех основных недостатков. В этой системе к радиатору подводятся параллельно две трубы. Одна подающая, дальше подача, другая обратная, дальше обратка. В подачу идет горячий теплоноситель, и он попадет практически с одной и той же температурой в каждую батарею. А по обратной, само собой течет уже остывший теплоноситель.

В однотрубной системе мы сталкивались с тем, что за подачу и обратку отвечала всего одна закольцованная труба. Поэтому разница температур между первой и последующими батареями была более существенная. И систему не возможно было «уровнять» так, чтобы каждый радиатор был одинаковой температуры.

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

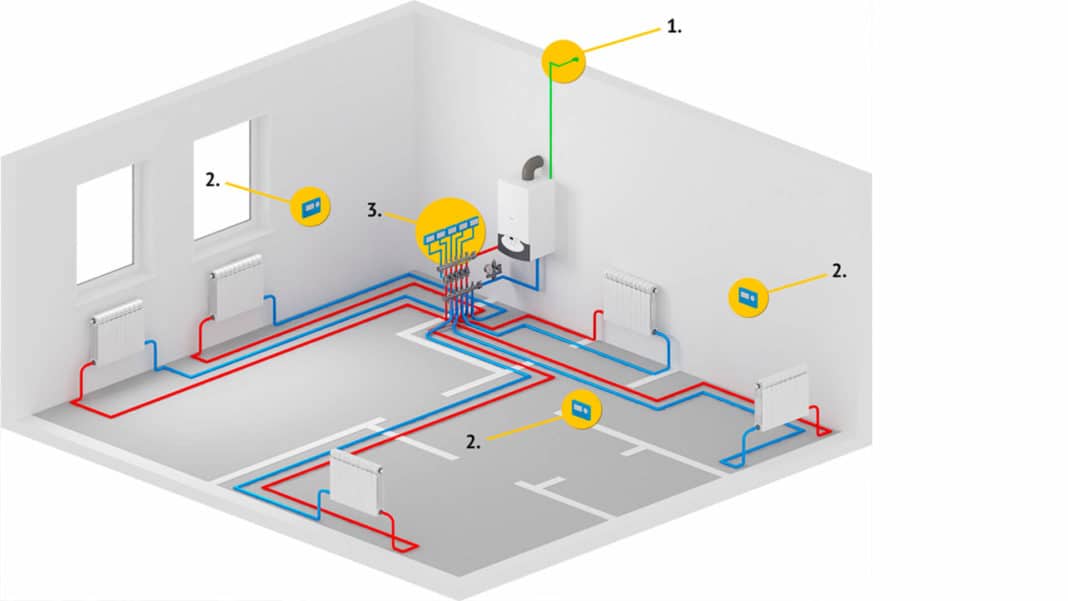

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

• установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
• выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
• подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
• сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

• прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
• свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Современные системы отопления

Со времен русской печи прошло достаточно большое количество времени, и хотя она является идеальным вариантом лучевого отопления дома, но в настоящее время, ее установка в городской квартире — нонсенс. Но и технологии развиваются с каждым днем, поэтому все системы отопления, в том числе и лучевые, установленные как в частных домах, так и в квартирах, в большинстве своем самые современные, и адаптированы под запросы каждого человека.

Системы отопления, в первую очередь, разделяют по тому, как подводятся трубы от коллектора к радиаторам. Это несколько типов систем, таких, как;

• Однотрубная;
• Двухтрубная;
• Лучевая;

Принцип лучевого обогрева в том, что разводка от коллектора, основного распределителя теплоносителя, подразумевается для каждого радиатора в отдельности. Это самый существенный плюс в данной системе — радиаторы можно включать и отключать, как по отдельности, так и группой.

Кроме того, вентиль подачи тепла можно регулировать. К примеру, если кухня не требует такого количества теплового излучения, за счет работы бытовых приборов, служащих дополнительным источником тепла, то вентиль можно прикрутить. Сделать это можно так, чтобы тепло в кухню поступало, но не в таком количестве, как в остальные помещения. То же самое можно сделать и с теми комнатами, которые не используются по назначению, но тепло в них сохраняться должно. За счет регулирования подачи тепла, возрастает и экономия топлива, а за счет этого, радуют и показания теплосчетчика.

Материалы и комплектующие

Для обустройства отопления 1-2- этажного дома потребуются такие компоненты:

• котел;
• чугунные батареи, металлические радиаторы;
• трубы (металлические, полипропиленовые или другие);
• соединительные элементы (фитинги);
• сгоны;
• расширительная емкость;
• клапаны аварийной остановки работы системы;
• отводчики воздуха.

Если требует проект, приобретают циркуляционный насос.

Подбор диаметра труб

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t), где:

• G – искомый расход горячей воды на помещение, кг/ч;
• Q – количество теплоты на обогрев данной комнаты, кВт;
• с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
• Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v, где:

• S – площадь поперечного сечения трубы, м2;
• GV – объемный расход теплоносителя, м3/ч;
• v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафуПосле выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки — лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопленияВ лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы — для подачи теплоносителя и обратная труба.

Фактически, лучевая система разводки является двухтрубной.

Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.

Коллектор

Это довольно большой узел, в котором сходятся до десятков труб. Для того, что-бы иметь постоянный доступ к коллектору и в то-же время не портить вид дома или квартиры трубами, его монтируют либо в коллекторном шкафу, либо коллектор убирают в подвал или котельную.

Плюсы лучевой системы отопления

• Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
• Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
• Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкафУ лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.

Не забывайте что наша компания «Сантехник Степаныч» всегда поможет вам в выборе системы отопления, материалов, радиаторов и произведёт качественный монтаж всех узлов системы отопления. Имея штат профессиональных сотрудников, мы рассчитываем смету, сверх которой вам не потребуется платить и даём гарантию на выполненные работы.

Варианты для деревянных домов

Чтобы проложить трубопровод в деревянном основании, необходимо просверлить отверстия в деревянных балках перекрытия. При этом отверстия должны быть слегка больше диаметра труб, чтобы балка и вся конструкция не создавали давления на трубопровод.

При монтаже лучевой разводки в деревянных перекрытиях важно, чтобы конструкция пола не создавала давления на трубы, а последние были надежно зафиксированы

В нашем примере черновой пол деревянный, на котором и располагается система труб. Опять же таки, в толще пола не должно быть никаких соединений, т.к. они должны располагаться исключительно выше уровня напольного покрытия.

Критерии выбора

Основываясь при выборе на расчет системы отопления двухэтажного дома, не стоит забывать о том, что затраты на устройство не единичны. Существуют и другие затраты, связанные с эксплуатацией такой системы. Не всегда дешево означает «хорошо». Иногда есть смысл подбора не самого экономичного варианта.

В двухэтажных индивидуальных домостроениях чаще всего используется комбинированная лучевая схема системы отопления. Она может опираться на два вида циркуляций, а именно принудительной или естественной. Устройство естественной циркуляции требует использование труб немаленького диаметра и установку расширительного бачка. При таком способе не требуется установка дорогостоящих датчиков температуры, насосов и воздухоотводчиков.

Но при этом компенсатор расширения носителя тепла должен быть оборудован на высочайшей точке домостроения. С помощью такого метода можно снабдить домостроение, предназначенное для использования в качестве дачи.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Металлопластиковые

Сборкой системы отопления из металлопластиковых труб может заниматься человек без особых знаний и опыта. Соединяются трубы посредством фитингов

Преимуществом таких труб является отсутствие отложений на стенках, из недостатков внимание привлекает большая вероятность протечек в системах из полипропиленовых труб.

Чтобы решить вопрос, как правильно развести отопление, нужно обладать определенными знаниями и навыками. Допущенные ошибки могут стать причиной дополнительных расходов. Поэтому все монтажные и вычислительные работы лучше доверить квалифицированному специалисту.

https://youtube.com/watch?v=dazU_H0lyrU

Особенности отопления квартиры в многоэтажном доме

Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.

В любой квартире должен быть соответствующий обогрев, поднимающий температуру воздуха до 22 градусов и сохраняющий влажность в помещении в пределах 40%.

Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.

Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.

Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».

Система отопления многоэтажного дома схема, которая является самой эффективной, в любом случае должна предусматривать наличие элеваторного узла.

Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.

Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.

Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.

Как правило, такие задвижки без проблем регулируются в ручную. Но регулировкой задвижек, как правило, занимаются только высококвалифицированные специалисты, которые работают в госслужбах.

Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.

Большое количество многоэтажных домов имеют однотрубные системы отопления, которые предполагают нижнюю разводку. Стоит отметить, что учитывается также сама конструкция многоэтажки и много других аспектов, которые могут повлиять на схему отопления.

В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

1. Естественное течение теплоносителя.
2. С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

• температура воды одинаковая;
• при случае отключения одной или более батарей, температура в других будет неизменна,
• в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

• попутная;
• тупиковая.

Это зависит от движения горячей и холодной воды.

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.
