Монтаж стропильной системы своими руками

Монтаж обрешетки под профлисты

Важным этапом в монтаже кровли из профнастила является организация гидро- и пароизоляции для защиты металла от коррозии при попадании паров воды.

Делают это двумя способами:

уложив пароизоляцию на стропила под обрешеткой и гидроизоляцию (рубероид) поверх обрешетки под профнастил;
организацией вентилируемой кровли, создав вентилируемое пространство между слоем гидроизоляции и кровельным материалом. Для этого вдоль стропильных ног устанавливают по гидроизоляции ложные стропила из брусков, по ним делают обрешетку, получится слоеный пирог: стропила, гидроизоляция, ложные стропила, обрешетка, профлист.

Важно! Все элементы обрешетки обязательно следует пропитать со всех сторон антисептическим составом для дерева. Это продлит срок службы кровли

Доски обрешетки укладывают с шагом 0,5–1,0 м прикрепляя их гвоздями или саморезами к стропилам. Чем более толстый и прочный профнастил используется, тем большее расстояние между досками обрешетки. Так, например, для профлиста марки СН35 шаг обрешетки 0,5–0,6 м, для СН44 — 0,65–0,75 м. Расстояние больше 1 м между досками делать не следует.

Сделав обрешетку, нужно проверить диагонали ската и выровнять скат по вертикалям, горизонталям, диагоналям. Это значительно облегчит работы по укладке профнастила на обрешетку.

Установка верхнего края стропил

Продумывая конструкцию стропильной системы, нужно обязательно иметь в виду ее общий вес и сложность монтажа. Если каркас в итоге получается не очень тяжелым, то его будет намного проще собрать на земле, а потом поднять на крышу самостоятельно или при помощи специального оборудования. Конструкцию, имеющую большой вес, будет гораздо целесообразнее собирать непосредственно на крыше.

Соединять верхние части стропил можно следующими способами:

Крепление встык. Данный метод крепления предполагает наличие надрезов на соединяемых краях стропил. Стропильные ноги соединяются в этих надрезах и фиксируются при помощи двух гвоздей. В дальнейшем соединение необходимо усилить пластиной.
Крепление внахлест. Такое соединение осуществляется посредством болтов или шпилек, которые затягиваются гайками и широкими шайбами. Стропила сходятся в одной точке и подводятся друг к другу краями, чтобы можно было выполнить их крепление.
Скользящее крепление. Данный способ крепления используется в деревянных домах. Дело в том, что здания из бревен или брусов дают усадку, а скользящий крепеж позволяет компенсировать ее без повреждений и перекосов стропильной системы. Стропила в верхней части устанавливаются с небольшим зазором и соединяются подвижным металлическим крепежом.
Крепеж к коньку. Если на здании уже смонтирован коньковый прогон, то собирать цельный каркас не нужно – процесс монтажа стропил в данном случае сводится к их поочередному креплению к коньку. Коньковый брус должен располагаться горизонтально, чтобы имеющиеся нагрузки распределялись равномерно.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблонДля разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблонаСхема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Разметка противоположного конца стропилРазметка противоположного конца стропилПолноразмерный шаблон стропил

Подготовка материалов

Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.

Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.

Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.

В качестве крепежных элементов для установки стропил могут выступать следующие материалы:

Металлические или деревянные пластины;
Болты или шпильки в комплекте с гайками и шайбами;
Саморезы, гвозди или скобы;
Катаная проволока.

Виды стропильных систем

Используемые в современном домостроении двухскатные стропильные системы подразделяются по своему устройству на два вида – наслонные и висячие. Первый вид предполагает ставить стойки и общий лежень, крепящегося к мауэрлату, для второй более характерно наличие затяжки между основанием стропил.

Каждый из описанных вариантов может быть использован для той или иной конкретной крыши. Окончательный его выбор делают в зависимости от размеров дома, предполагаемого угла наклона кровли и кровельных материалов, что вкупе даст ту или иную величину нагрузки на всю конструкцию. Помочь правильно определиться с видом стропильной системы и сделать качественный расчет может только профессиональный строитель.

Некоторые особенности

По своей форме крыши могут быть:

Варианты крепления стропильных ног.

односкатными;
двухскатными;
шпилеобразными;
шатровыми;
вальмовыми;
мансардными;
купольными;
коническими;
плоскими.

Односкатные крыши обычно применяются на хозяйственных постройках.

Установка стропил на двускатную крышу особого труда не составит, потому что они опираются на несущие стены.

Значительно сложнее установить стропила на мансардные и вальмовые крыши, а на монтаж купольных и конических крыш лучше пригласить специалистов.

Самым популярным материалом для стропил является деревянный брус. Обычно используется дерево хвойных пород. Его смолянистая структура, сравнительно небольшой вес и относительная долговечность отлично подходят для этих целей. Выбирать доски желательно без сучков и трещин. Нежелательно выполнять строительство стропильного каркаса из свежих досок и брусьев. Дерево необходимо просушить.

Стропила собираются в треугольную ферму. Такая конструкция обеспечивает максимальную жесткость, что напрямую влияет на несущую способность всей конструкции в целом.

О стропильных ногах

На стропила падает большая нагрузка — тяжесть кровли. Они должны быть качественными, надёжными и хорошо крепиться.

В стропила наслонные входят такие материалы:

Лежни;
Ноги стропильные;
Стойки;
Подкосы.

Ноги стропильные ноги — это средней толщины бруски. Их устанавливают вдоль от скатов. Именно стропила удерживают кровлю от прогибов в том или ином месте. Нагрузка веса покрытия распределяется и на другие детали кровли.

Конструкции делают наслонными тогда, когда между столбами, расположенными вертикально, слишком большие прогоны. Когда вам предоставят проект, то там будет уже рассчитан шаг между стропилами. Крепление стропил на двухскатной крыше должно быть таким, чтобы кровля после монтажа оставалась прочной и служила долго. Здесь предусмотрены стойки, которые аналогично поддерживают крышу.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Расчет шага стропил

Этому вопросу необходимо уделить особое внимание, ведь от шага установки стропил и их сечения зависит прочность кровельной системы. При расчете расстояния между стропилами следует учитывать постоянные и временные нагрузки на возводимую крышу

Постоянную нагрузку создают следующие элементы:

При расчете расстояния между стропилами следует учитывать постоянные и временные нагрузки на возводимую крышу. Постоянную нагрузку создают следующие элементы:

кровельный материал;

стропильная система;

кровельный пирог (пароизоляция ,утеплитель, гидроизоляция);

элементы отделки мансарды или жилого чердака.

К временным нагрузкам относятся:

нагрузка, создаваемая слоем снега;

ветровая нагрузка;

вес работника, выполняющего ремонт или обслуживание крыши.

Для выполнения расчетов (сечение и шаг стропильных ног) необходимы теоретические знания, а также практические навыки. Определить примерные параметры кровельной конструкции можно с помощью следующей таблицы:

Также при выборе расстояния между стропилами необходимо учесть рекомендации по укладке выбранного кровельного материала.

Как ставить стропила на крышу

Установка стропил двускатной крыши состоит из следующих этапов:

Изготовление шаблона стропильной фермы. Необходимо поднять две доски на потолочное перекрытие, а затем соединить их между собой с одного края при помощи гвоздей. Далее нужно установить свободные концы досок на опорную балку и зафиксировать угол между досками. Для этого необходимо прибить поперечную перемычку. Затем нужно опустить полученный шаблон на опорную балку и отметить угол подрезки стропильных ног с помощью карандаша. Следует отметить, что от качества выполненного шаблона будет зависеть прочность и надежность всей кровельной конструкции.
Спустить сделанный шаблон вниз и начать изготовление стропил. Шаблон нужно хорошо скрепить, чтобы его при спуске не нарушился угол между стропилами. Первую изготовленную стропильную ферму поднимают на постройку и устанавливают на основание.
Отметить место среза на мауэрлате и стропильных ногах и выполнить срез с помощью бензопилы. Далее необходимо начать сборку очередной стропильной фермы.
Установить на мауэрлатный брус по краям здания первые две стропильные фермы. Стропила, установленные по краю мауэрлатного бруса закрепляют с двух сторон с помощью подпорок. Затем натянуть между ними шнур для определения уровня. Стропильные фермы должны быть установлены перпендикулярно основанию перекрытия.
Собирать остальные стропильные фермы нужно после того, как выставлен уровень и проверены все крепления. Стропила не будут смещаться, если между ними забить по две доски. Далее необходимо закрепить поперечные планки и подпорки.
Выполнить монтаж пароизоляционного, теплоизоляционного и гидроизоляционного слоя. Кровельный материал крепится к обрешетке. Ее шаг зависит от выбранного материала для кровли.

В данном видео рассказывается о том, как ставить стропила на крышу:

https://youtube.com/watch?v=17lft-kzOjk

Как правильно поставить стропила одному?

1 Как выставить стропила?

Для тех, кто еще поверхностно ознакомился с азами строительства, но собирается самостоятельно разобраться, как правильно поставить стропила, нужно потратить немного времени и ознакомиться с информацией. Стропила – это основа основ для любой скатной крыши, на первый взгляд сложная система балок, стоек и прочих деревянных конструкций, которые устойчиво закреплены между собой, причем абсолютно логично, поэтому разобраться с этим несложно. Хорошо поставленная система позволят потом делать какие-нибудь доработки, чтобы преобразить жилище.

В зависимости от расстояния между стенами, которые вы собрались покрывать крышей, стропила могут быть двух видов: наслонные и висячие. Первые опираются только на стены, а вторые требуют промежуточных опор. Наслонный тип характерен для накрываемой ширины не более 4,5 метров, в то время как висячие за счет промежуточных опор могут расширять площадь до 12 метров. Каждому, кто хочет узнать, как поставить стропила, видео и детальная инструкция предоставляется прямо сейчас.

2 Как ставить стропила – терпенье и труд все перетрут

Вооружившись инструментом для нарезки деревянных балок, шурупами или гвоздями (чтобы крепить уголки для фиксации балок), и парочкой помощников, можно приступать к расчетам и непосредственно к работе. Чтобы рассчитать, как правильно выставить стропила, нужно вспомнить математику и теорему Пифагора. Сначала готовим подстропильные балки, они должны выступать за стены на 50 см. Нарезаем балки и укладываем на стены на равном расстоянии друг от друга.

Все деревянные конструкции для долговечности обрабатываем составами против насекомых, грибков и старения.

Теперь определяемся с высотой крыши, то есть расстоянием от подстропильной балки до конька (h), параметр довольно произвольный, зависит от ваших предпочтений по углу ската крыши. Теперь высчитываем длину стропильной ноги, вот тут-то и нужна алгебра, чтобы узнать, как поставить стропила на дом. Длина ноги будет равна квадратному корню из суммы h2+d2, где d – половина расстояния между несущими стенами. Посчитав это значение, отпиливаем две доски такой длины.

Дальше размещаемся на какой-нибудь ровной поверхности и скрещиваем доски одним концом так, чтобы получился треугольник без основания, то есть два конца в одной точке (макушка), а остальные два конца разводим на расстояние 2d (то есть ширину дома). Следующие замеры помогут понять, как выровнять стропила.

По крайним точкам разведенных концов отмеряем 2d, закрепляем эту конструкцию и соединяем крайние точки ниткой по прямой линии. По контуру нитки прямо на доске проводим линию карандашом, помечая угол, который нужно будет срезать. Так же из вершины макушки опускаем на нитку перпендикуляр, вернее прочерчиваем его по доске до места расхождения ног.

Теперь, ничего не двигая, пилим по разметке. Получаются две одинаковые стропильные ноги. Нарезаем остальные ноги, используя полученные в качестве заготовки.

3 Как правильно ставить стропила или вспоминаем детские конструкторы

Продолжаем кропотливо работать уже непосредственно с установкой каркаса для крыши. Попарно сложенные в треугольник ноги нужно скрепить между собой деревянными перемычками: одна – почти у макушки, вторая – около середины треугольника.

Полученные конструкции нужно установить на балки и закрепить их там металлическими уголками. Для прочности, если у вас длинные стропильные ноги, можно к каждой паре приставить еще по две стойки, которые будут оказывать дополнительную поддержку и придавать жесткости. Установить их нужно так, чтобы они прикреплялись к ноге где-то в районе отметки 1/3 длины. Эти дополнительные опоры также фиксируют уголками.

Это самый простой вариант, как правильно ставить стропила. Подходит в тех случаях, когда покрыть требуется небольшую площадь простой формы. Любое усложнение условий, будь то площадь, форма, количество отдельных отсеков, повлечет появление дополнительных элементов и сложность креплений и приготовления увеличится. При строительстве этого элемента здания можно сразу задуматься об утеплении крыши, особенно если дом строится для постоянного проживания.

Как усилить стропила двухскатной крыши

Усиливать стропила двухскатной крыши необходимо, когда расчет нагрузки произведен неверно или обнаружены дефекты каркаса.

Усиление можно произвести с помощью:

Балок, которые устанавливаются с целью переноса на них нагрузки;
Монтажа подкосов с наклонным креплением с упором в лежень;
Наложения двухсторонних реек;
Увеличения сечения бруса стропила в месте опор на подкос путем наложения обшивки из досок гвоздями или болтами;
Стенок из досок, которые крепят к стропилам в местах ожидаемого скопления снега для увеличения несущей способности стропил.

Можно прибегнуть к усилению бруса мауэрлата и основания стропильного бруса

За счет повышенной влажности и снижения вентиляции эти части каркаса более подвержены гниению, поэтому при обустройстве кровли необходимо особое внимание уделить гидроизоляции и вентиляционным выходам

Усиление стропил

Полезное видео

В данном видео вы узнаете как установить стропила для двускатной крыши.

Это интересно: Ленточный фундамент для двухэтажного дома из кирпича — излагаем во всех подробностях

Из чего состоят стропила

Нередко стропилом называют наклонные балки, которые соединяют конек (вместе с коньковым брусом или без него) и стену. Но данная балка является лишь стропильной ногой.

Стропилом же называется вся конструкция, которая составляет одну секцию системы (в поперечном разрезе). В нее входят:

стропильные ноги;
упирающиеся в стойку или конструкцию дома распорки (подкосы);
поддерживающие стропильные ноги стойки (вертикальные опоры);
ригели – опорные балки, на которые опираются остальные несущие элементы сооружения, установленные параллельно земле между стропилами;
бабки (для стропил висячего типа) – представляют собой работающие на растяжение вертикальные стойки;
стяжки, назначением которых является сопротивление распорным силам, образующимся в результате воздействия стропильных ног на стены;
для отдельных случаев – некоторые другие элементы.

Общие понятия

Установка стропил – это один из важных этапов возведение любой крыши. Чаще всего эту работу поручают профессионалам, так как она довольно сложна. Но, если имеется некоторый опыт в строительных и плотницких работах, то ее можно выполнить и своими руками. Но прежде чем приступить к установке стропил, следует ознакомиться с самой конструкцией крыши.

В эту систему входят следующие составляющие:

Скаты. Их количество зависит от типа крыши. Наиболее часто встречающийся вариант – это двухскатный. Именно эту основную часть крыши и поддерживают стропила, которые вы будите укладывать.
По периметру всех стен, сверху производится установка мауэрлата. Этот элемент можно не использовать, если дом построен из деревянных брусьев. Нижний конец стропил крепится к мауэрлату. Этот элемент необходим для того, чтобы вес всей системы равномерно распределялся на стены.
Конек. Это верхняя часть крыши. Здесь сходятся скаты и стропила. Этот элемент присутствует в любом типе крыши, кроме односкатного варианта.
Ендова. Она может быть включена не во все конструкции. Ендова присутствует в тех случаях, когда скаты, а соответственно и стропила, образуют входящий угол.
Свес или карниз. Этот элемент предназначен для того, чтобы осадки, стекающие с кровли, не повреждали стены и фундамент. Свес может являться непосредственным продолжением стропил или быть их отдельной составляющей. Карниз может отступать от стен на любое приемлемое вам расстояние, но он не должен быть меньше тридцати сантиметров.
Кровля. Эта часть будет непосредственно защищать ваше строение от внешних воздействий. Кровля может иметь вид своеобразного «пирога». Если в чердачном помещении создана жилая комната, то вам придется установить теплоизоляцию и другие слои. Если мансарды не будет, то достаточно уложить кровельный материал и гидроизоляцию.

Стропильная система – это «костяк» всей крыши. Именно она будет нести все нагрузки от кровельного «пирога» и других компонентов. Поэтому технология установки стропил должна соблюдаться неукоснительно. Правильный монтаж будет гарантией долгой службы всего строения.

Предварительные расчеты

Стропильная система крыши

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

длину стропил;
шаг монтажа элементов;
расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, м	Расстояние между стропилами, см	Размер сечения бруса стропил, см
До 3	120	8х10
До 3	180	9х10
До 4	100	8х16
До 4	140	8х18
До 4	180	9х18
До 6	100	8х20
До 6	140	10х20

Остальные элементы кровельной системы должны иметь такие сечения:

мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
диагональные стропильные ноги и ендовы – 10х20 см;
затяжки – 5х15 см;
прогоны – 10х10, 10х20 см;
подкосы – 10х10 или 15х15 см;
подшивочные доски – 2,5х10 см;
ригели – 10х15 или 10х20 см.
Расчет нагрузки на стропила

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Стропила односкатной крышиПо возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метровДля определения длины стропила воспользуйтесь теоремой ПифагораРасчет сечения стропил зависит от материала кровли

Подготовка

Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

После составления схемы следует подготовить все необходимые материалы и инструменты

Особое внимание стоит уделять сами стропилам и другим компонентом стропильной системе. Древесина – это капризный материал

Поэтому установка стропил должна начинаться с их обработки различными пропитками.

Кроме этого, нужно внимательно осмотреть каждую доску или брус, который будет использоваться. Если были замечены следы гниения или большое количество сучков, то такой материал для установки стропил лучше не применять. Также внимательно нужно отнестись к влажности древесины. Этот параметр не должен превышать десяти процентов.

Кроме древесины для стропил нужно подготовить и другие материалы и инструменты. В первую очередь следует запастись крепежом. Установка стропил проводится с использованием главным образом гвоздей. Но кроме этого могут применяться металлические скобы, уголки и другие приспособления.

Если речь идет об инструментах, то вполне сгодится обычный набор плотника. Установка стропил своими руками проводится с использованием пилы, топора, рубанка, сверла и других инструментов. Кроме этого, следует подготовить приспособления для нанесения разметки.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

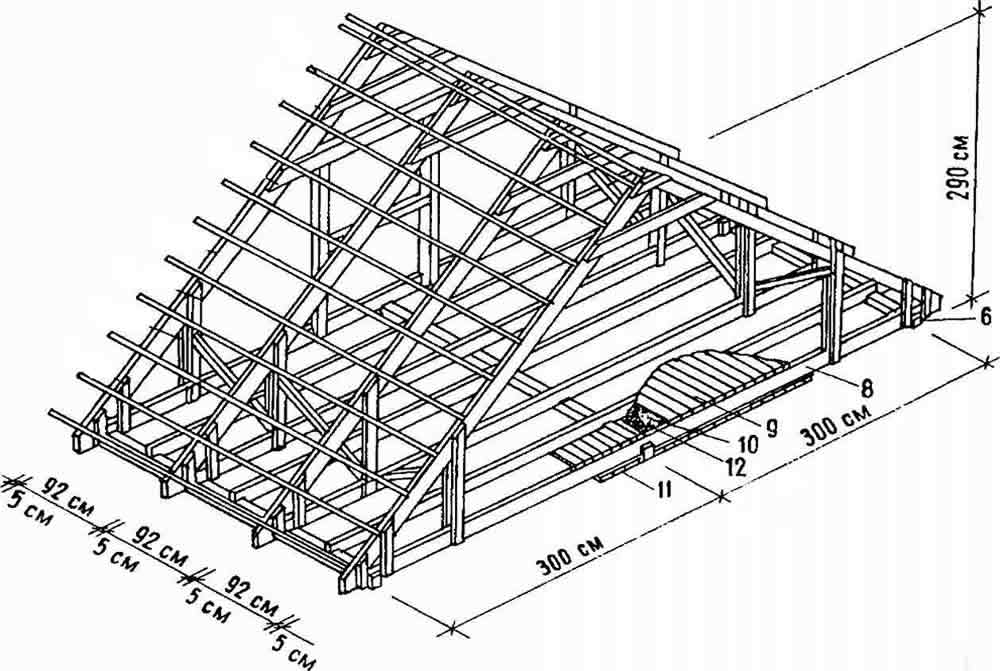

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Полезные советы

Определившись с углом наклона и высотой крыши, для облегчения работы по разметке можно сделать шаблон. Все стропила одной длины, поэтому можно произвести запил на земле, а наверху собрать подготовленную конструкцию.

Если стропила будут ставиться без центрального прогона, то между собой их можно крепить внахлест. Верхние точки нужно крепить жестко, а ниже установить ригель.

Ознакомившись с тем, как ставить стропила, на небольшой постройке можно правильно сделать эту работу и самостоятельно.

Для более детального изучения можно посмотреть, как ставить стропила на крышу, на видео и фото.

Как поставить стропила: советы специалистов

Установку стропильной системы необходимо начинать с мауэрлата. Место для его установки намечается в процессе постройки стен. Для этого на внешней стороне стены нужно выложить выступ, а мауэрлат уложить у внутреннего края. Для его крепления используют:

обвязнуюпроволоку;
анкерныеболты;
пробкииздерева;
арматуру,нарезаннуюкусками.

Намеченное место укладки мауэрлата нужно гидроизолировать, а брус – обработать антисептическим средством. Чтобы уменьшить число стыков, брус необходимо выбирать максимальной длины. Если вдруг длина балки оказалась маленькой, нужно произвести косой запил, после чего соединить две части, используя саморезы, гвозди и скобы. Длина запила должен быть до 1 метра.

Для изготовления стропильных ног нужно нарезать доски требуемой длины. Для этого хорошо подойдет брус размером 50 × 20. Соединение не должно быть расположено посередине, необходимое смещение – это 1/3 от всей длины стропил.

Для небольших строений стропильные фермы проще собирать на земле, а затем поднять на крышу.

Начинать ставить стропила нужно с крайних фронтонных ферм. Строительным уровнем контролируется вертикальность их установки. А для точной установки промежуточных ферм желательно натянуть шнур сверху и снизу.

Стропильные ноги устанавливаются с шагом от 0,6 до 1,2 м, а фермы закрепляются между собой временным фиксатором.

После установки всех ферм они скрепляются доской в верхнем поясе, а фиксаторы убираются. Если длина пролета больше 6 м, а по центру дома есть несущая стена, то стропила нужно устанавливать по-другому. По центру устанавливаются опоры, а на них монтируется коньковый брус. К нему поочередно крепятся стропила. Установка, как обычно, начинается с крайних опор. Между ними необходимо натянуть шнур для установки остальных стропил в одной плоскости. Дополнительный брус можно установить между внутренними опорами, он будет усиливать коньковый.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

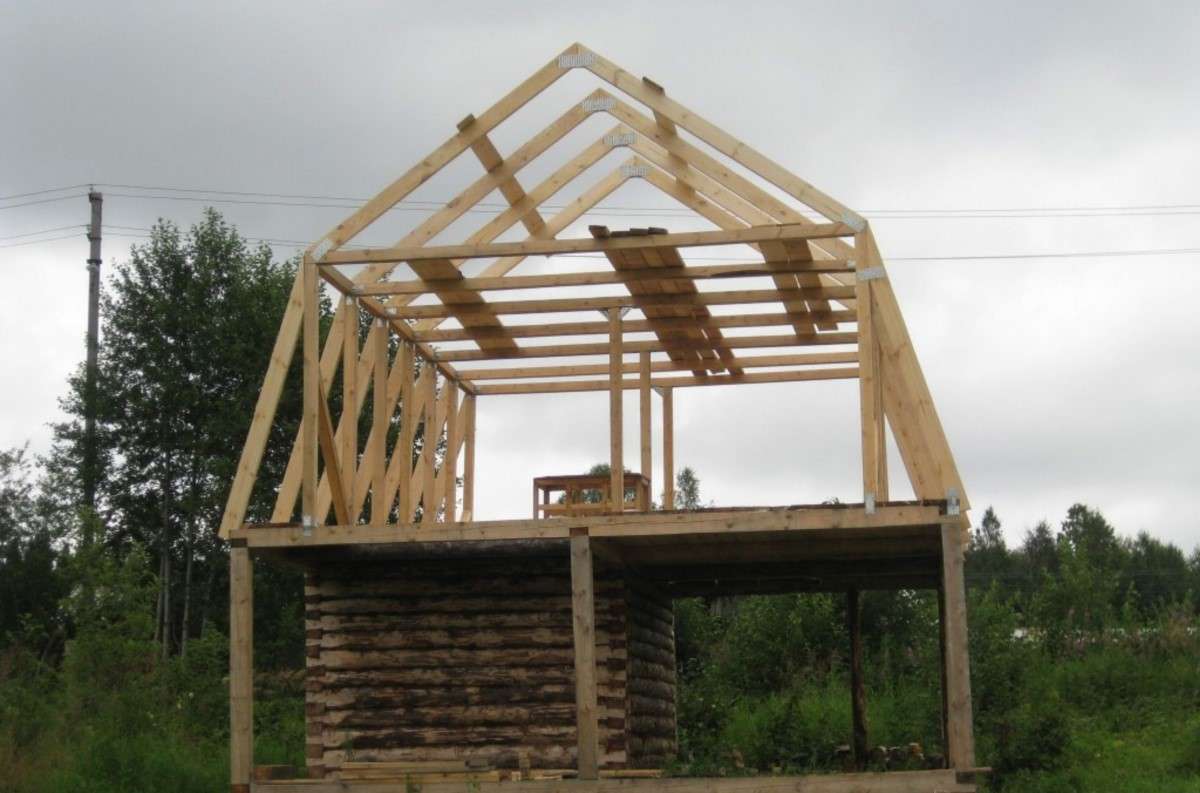

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Проводим монтаж

А как установить стропила на крышу? Какие здесь существуют нюансы и тонкости? В первую очередь стоит помнить о безопасности. Укладка стропил на большой высоте – это опасно. Лучше всего, чтобы перед началом монтажа сделать строительные леса. Но такое дело очень затратное и редко используется. Поэтому установку стропил на крышу следует проводить со средствами индивидуальной защиты – это монтажные пояса и так далее.

Кроме того, сделать все своими руками и одному – это практически невыполнимая задача. Поднять и поставить стропила в одиночку будет невозможно. Древесина весит много. К тому же и сами конструкции будут достаточно большими. Поэтому без помощника вам не обойтись.

Сама технология установки стропил на крыше выглядит следующим образом:

Если вы будите производить монтаж с использование жесткого крепления, то первоначально желательно сделать шаблон для вырубки. Для этого поднимаем двое стропил на крышу и ставим их на свое место. При этом делается вырубка в том месте, где элемент будет крепиться к мауэрлату. По первым стропилам делается шаблон. Это можно сделать с помощью куска фанеры. С помощью шаблона еще внизу можно подготовить остальные стропила для установки.
Также можно подготовить шаблон и для верхнего стыка. Это делается в том случае, если стропильная пара будет собираться на земле. Затем ее поднимают на крышу и ставят на свои места. Но можно производить сборку и на крыше. В этом случае подъем будет заметно облегчен. К тому же и подгонка будет более точной.
Первым делом ставят стропила с обоих торцов дома. После этого между ними натягивается веревка. Это необходимо для того, чтобы остальные пары поставить ровно, и выставить в одной плоскости.
Далее проводится поднятие, соединение и установка остальных стропил. При этом, между каждой парой нужно выдерживать одинаковое расстояние, которое рассчитывается заранее. Как правило, этот параметр лежит в пределах от 60 сантиметров до 1 метра, подробнее в материале: расстояние между стропилами.
После установки стропил все места соединения следует дополнительно укрепить. Для этого можно использовать металлические уголки, скобы или толстую стальную проволоку.
Далее, следует укладывать и закреплять поперченные планки и подпорки. После чего можно заниматься укладкой обрешетки и самой кровли.

Видео по теме:

Стоит отметить, что есть некоторые особенности установки стропил при использовании висячей или наслонной системы. В первом случае применяется затяжка. Этот элемент закрепляет нижние концы стропильной пары. В наслонной системе монтаж нижних концов стропил производится непосредственно к мауэрлату.
