Шаг обрешетки под профнастил: расчет, монтаж

Способы крепления решетки под профнастил

Обрешетка должна находиться перпендикулярно боковой стороне стропила

Стропильная система представляет собой инженерную конструкцию, где каждая мелочь имеет значение, особенно технология сборки обрешетки под профнастил. Схема предполагает использование отдельных брусков, досок или листов влагостойкой фанеры, ДСП, OSB. При выборе разного вида древесины обрешетка бывает сплошной или ставится разреженной.

В цельном настиле также есть промежутки в 1 см, такое основание подходит для ослабленных марок профлиста. Сплошной настил ставят в области пресечения скатов, для крепления конька, на ендовах, ребрах, разжелобках. Иногда непрерывное основание в этих местах меняют дополнительными рейками. Укрепляют брусками области дымоходов, деформационных швов, пожарных люков,

Особенности крепления рейки:

бруски фиксируют так, чтобы они стояли перпендикулярно плоскости стропила своей боковой поверхностью;
для крепления применяют металлические скобы, болты с гайками, гвозди;
вдоль карниза ставят доску, которая шире остальных элементов;
стандартная толщина опорных элементов составляет 50 мм;
перед монтажом обрешетки ставят ветровую защиту, чтобы она выступала над волной профнастила.

Используют дюбеля с саморезами для фиксации реек в бетонной основе или цементной стяжке. Если обрешетка состоит из металлического уголка, для фиксации применяют дюбеля, а между собой стальной профиль соединяют саморезами по металлу.

Контробрешётка под профнастил

Среди большого разнообразия кровельных материалов важно знать, как правильно установить тот или иной элемент кровельной конструкции и какие функции он выполняет. Много споров вызывает контробрешётка — нужна ли она под профнастил

В большинстве случаев специалисты дают положительный ответ. Причин этому несколько.

Металлическая кровля особенно нуждается в свободной циркуляции воздуха. Контробрешётка, набитая поверх гидроизоляции, обеспечивает достаточный вентиляционный проход, оберегая все элементы кровли от гниения и разрушения. Это весьма актуально при покрытии кровли профлистами с низкой волной, под которые предусмотрена частая или сплошная обрешётка, затрудняющая проветривание кровли.
Контррейки поддерживают гидроизоляционный материал и не дают ему провисать. Благодаря контробрешётке гидроизолятор остаётся ровным, хорошо натянутым и прекрасно справляется со своим предназначением.
В некоторых случаях при плохой обработке стропил контррейки, набитые по ним, выравнивают несущие элементы кровли.
Контробрешётка не даёт соприкасаться гидроизоляционному материалу с обрешёткой, благодаря чему выходящий из утеплителя конденсат беспрепятственно стекает в капельник, не причиняя вреда обрешётке и укрывному материалу.

Таким образом, контробрешётка под профнастил выполняет значимые функции, поэтому монтировать её необходимо.

Контробрешётка является обязательным элементом кровельной конструкции, который поддерживает гидроизоляционный материал и обеспечивает свободную циркуляцию воздуха в подкровельном пространстве

Монтаж контробрешётки крайне прост. После укладки гидроизоляционного материала вдоль стропил по их верхнему краю аккуратно набиваются подготовленные заранее планки. Ширина брусков должна быть чуть меньше ширины несущих стропил, а толщина — от 25 до 40 мм. Заготавливают бруски с таким расчётом, чтобы по всей высоте ската уложить 3 планки с зазорами между ними в 150–300 мм, хотя здесь всё зависит от конструкции кровли и длины скатов.

Основа для монтажа

Верно произведенные работы по прикреплению профилированных листов обеспечат надежную и долгую службу покрытия. Правильный расчет и монтаж обрешётки под облицовку – залог успешной работы и эффективного результата. Из чего она может быть сделана:

деревянные брусья;
металлические направляющие.

Деревянную обрешетку используют на скатных крышах, она передает всю поступающую от кровли нагрузку на стропильные ноги. Её делают из брусьев, жердей, досок, которые крепят посредством гвоздей и шурупов параллельно друг другу с определенным шагом перпендикулярно стропилам.

Металлические направляющие применяют как основу под профнастил, размер листа которого имеет большие габариты и толщина превышает 0,7 мм. Общий вес такой облицовки требует надежной опоры.

Листы крепят на обрешетку только саморезами.

Какой вид профнастила выбрать?

Прочность и надежность этого вида материала зависит от нескольких параметров:

толщины стали: естественно, чем выше этот показатель, тем лучше; слишком тонкая сталь будет выгибаться при малейшем порыве ветра; наиболее универсальным считается материал толщиной 0,3-0,5 мм; но лучше использовать более прочный профлист 0,45-0,5 мм
форма и высота гофры: максимальную жесткость гарантирует волна в форме трапеции; для крыш с углом наклона от 45° ее оптимальная высота – не менее 20 мм; для плоских крыш этот параметр должен быть выше
толщины цинкового покрытия: она должна составлять 140, а еще лучше 275 г на каждый квадратный метр; покрытие меньшей толщины быстро придет в негодность, ведь цинк способен со временем выветриваться

Ассортимент профнастила

Наиболее часто для покрытия кровли применяется материал с маркировкой С20 или Н20. Цифра 20 означает высоту профиля в миллиметрах. Маркировка «Н» применяется для несущего (кровельного материала). Он имеет волну в виде трапеции достаточной высоты, снабженную ребрами жесткости. Использовать можно универсальный (НС) и даже стеновой профлист, маркируемый буквой «С». Необходимо лишь выбирать материал с высотой волны от 20 мм. Более надежной будет кровля, собранная из профиля КП20. Буква «П» в маркировке обозначает наличие канавки для сбора конденсата, защищающей кровлю даже от небольших протечек.

Повышенная высота гофры обеспечит материалу повышенную жесткость. Стоит такой материал чуть выше. Но конечная цена кровли будет равной. Ведь расход профилированного металлопроката С10 или П10 будет выше, так как его необходимо будет укладывать с нахлестом в 2 гофры. Для КП20 же достаточно будет нахлеста в 1 волну.

Несущий (кровельный) материал, маркируемый буквой «Н», имеет более высокую волну в форме трапеции. Такие ребра жесткости обеспечивают лучшую сопротивляемость снеговой и ветровой нагрузке. Но при использовании более массивного стенового с высотой гофры свыше 45 мм понадобится усиление стропильной системы, иначе возможно ее обрушение.

Цветовое разнообразие покрытия профнастила

Материал, покрытый только слоем цинка, обойдется дешевле. Профнастил с цветной полимерной защитой выглядит более оригинально. Но основная функция такого покрытия не только декоративная – оно предназначено для дополнительной защиты стали от преждевременной коррозии. Будет лучше, если оно будет матовым – такие покрытия выгорают не так быстро. Наиболее надежным и долговечным считается напыление из полиуретана. Профнастил с покрытием из полиэстера обойдется дешевле.

Проверить реальную толщину покрытия без специальных инструментов нереально. Поэтому лучше избегать покупки материала от малоизвестных производителей

Обязательно обращайте внимание на прямолинейность кромок и качество грунтовки на обратной стороне листов. Никаких загибов, изломов листов быть не должно.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
простота монтажа;
дешевизна;
возможность использования на кровлях с небольшим уклоном;
долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

Но материал не лишен и недостатков:

необходимость обустройства обрешетки кровли для крепления профнастила;
материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
материал с нарушенным защитным слоем быстро проржавеет.

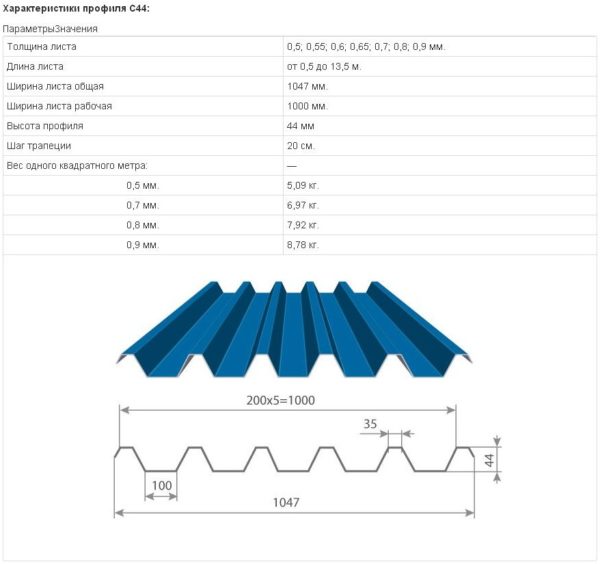

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши:

при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 300 или 400 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице:

Профнастил, марка	Угол наклона кровли, град	Толщина листа, мм	Шаг обрешётки, мм
С-8	Не менее 15°	0,5	Сплошная обрешётка
С-10	До 15°	0,5	Сплошная обрешётка
Более 15°	0,5	До 300
С-20	До 15°	0,5-0,7	Сплошная обрешётка
Более 15°	0,5-0,7	До 500
С-21	До 15°	0,5-0,7	До 300
Более 15°	0,5-0,7	До 650
НС-35	До 15°	0,5-0,7	До 500
Более 15°	0,5-0,7	До 1000
Н-60	Не менее 8°	0,7-0,9	До 3000
Н-75	Не менее 8°	0,7-0,9	До 4000

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений.

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10% , так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи

Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Правильный монтаж профлиста на обрешетку

Монтаж профильных металлических листов начинают с левого нижнего угла кровли. Перед закреплением этот первый лист выравнивается по своему положению относительно фасада здания. Если построенное здание в плане имеет заметные перекосы, при выравнивании следует отдавать предпочтение фасадной стороне.

Дальнейшая установка состоит из двух основных операций – скрепление листов между собой по возвышающейся волне и последующее прикрепление их к обрешетке по волне вогнутой. Для скрепления используются специальные шурупы-саморезы подходящего цвета с уплотнительной шайбой, стойкой к агрессивным атмосферным воздействиям. На один квадратный метр покрытия может быть израсходовано до 10 таких инвентарных креплений

Особое внимание уделяется местам примыканий к выступающим частям кровли – дымоходам, вентиляционным трубам, слуховым окнам и местам сопряжений частей кровли с разными уклонами (ендовы)

Герметизацию мест примыканий обеспечивают при помощи использования стеклоткани и атмосферостойких силиконовых мастик. Для защиты коньков – самых выступающих мест кровли применяют специальные коньковые погонные элементы, изготавливаемые в стиле и цвете, соответствующим установленному профнастилу.

Своими руками выполнять кровлю из профнастила рекомендуется только на не ответственных постройках – сараях, гаражах, летних кухнях

Для устройства кровли на таком важном сооружении, как жилой дом лучше пригласить специалистов соответствующего профиля. Они имеют опыт выполнения таких работ и располагают нужными инструментами, инвентарем и приспособлениями. Эти же специалисты всегда помогут с выбором наиболее подходящей марки профлиста и других расходных строительных материалов, а также рассчитают их необходимое количество

Эти же специалисты всегда помогут с выбором наиболее подходящей марки профлиста и других расходных строительных материалов, а также рассчитают их необходимое количество.

Монтируем крепление

Решив сделать обрешетку под профнастил, изучите структуру скатной кровли. Поверх стропил уложите гидроизоляцию из рубероида или предназначенной для этих целей водоотталкивающей мембраны. Крыша должна хорошо вентилироваться, поэтому набейте поверх гидроизолирующего материала деревянные бруски сечением 50х50 мм. Такие элементы называют контробрешеткой, они создают необходимый зазор для вентиляции. Непосредственно обрешетка крепится именно к ним.

Бруски устанавливают параллельно карнизу, они должны располагаться строго горизонтально. Вы можете упростить монтаж, закрепив по краям ската натянутую веревку, но лучше использовать деревянный шаблон. Конструкцию прикрепляют к брускам контробрешетки при помощи металлических скоб, гвоздей и саморезов. На бетонном основании она фиксируется с использованием дюбелей.

Монтаж обрешетки под профилированный лист

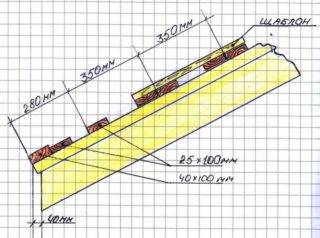

Главная доска обрешетки монтируется в нижней части ската, параллельно карнизу. Толщина ее выбирается на основе высоты профиля листа и длины крепежа, она должна быть больше, чем у остальных элементов конструкции. На торцах ската следует установить ветровые заграждения, возвышающиеся над остальными элементами на высоту профиля стальных листов.

Далее монтаж обрешетки для профнастила продолжается в сторону конька. Каждый брусок прикрепляют к стропилу одним гвоздем. Чтобы прикрепить к стропилине доску, нужны два гвоздя — в верхний и нижний край. Это позволит избежать выворачивания элементов и деформации кровли из-за высокой нагрузки. Стыковка элементов по длине осуществляется на стропиле, каждый из концов закрепляется скобами или гвоздями.

Возводить кровлю рекомендуется в сухую погоду, непосредственно перед укладкой кровельного материала. Так вы сможете избежать намокания досок или брусьев, а также их деформации из-за избытка влаги. Следуя рекомендациям производителя профлиста и СНиП, вы построите над своим домом качественную и надежную кровлю.

Крепление профнастила стенового

Монтаж стенового профнастила включает в себя три разновидности: утепление уже имеющейся стены, облицовка стены профнастилом снаружи и изнутри, и использование профнастила в качестве самой стены.

Рассмотрим стеновой профнастил – монтаж всех трех вариантов более подробно:

Утепление имеющейся стены здания. К несущей стене здания крепят кронштейны, после чего выполняют непосредственно монтаж – стеновой профнастил крепится к основанию при помощи полиамидных тарельчатых дюбелей. Для защиты утеплителя от потоков ветра используются ветровлагозащитные пленки. К кронштейнам с помощью заклепок крепят вертикальные П-образные направляющие, необходимые для выравнивания стены, причем между направляющими и пленкой создают зазор для вентиляции. Далее к направляющим крепят горизонтальные также П-образные профили, шаг которых должен позволять выполнять крепление профнастила достаточно надежно.

Дополнительные элементы

Чем сложнее конструкция крыши, тем больше в кровлю входит доборов и дополнительных элементов.

Обход печной трубы

Если дом предназначен для жилья, то имеются дымоходы и вентиляционные трубы. Соответственно, необходимо произвести герметизацию соприкосновения с кровлей. Обычно трубы круглые или прямоугольные, для каждого вида отдельная конструкция.

Для круглых труб, проходящих через кровлю, в настоящее время применяют фартук, изготовленный из металла или полимера в виде усеченного конуса. Его надевают на трубу, опускают так, чтобы «юбка» легла на профнастил. Молотком придают форму профиля, герметизируют и прижимают. Верхнюю часть конуса промазывают герметиком и прижимают хомутом к трубе.

Для прямоугольных труб защитный фартук изготавливается самостоятельно из нержавеющего листового металла или доборов. Профлисты укладывают, оставляя небольшое расстояние от трубы. Далее зазор закрывают фартуком.

Более подробно и наглядно показано на видео:

Снегодержатель

Это устройство монтируют на скате крыши над выходом из здания или над балконом последнего этажа, где есть риск нежелательного скатывания снега.

Крепится саморезами к обрешетке через профлист на расстоянии 300–500 мм от карниза.

Снегодержатели трубчатого вида с кронштейнами крепятся в нижнюю часть волны листа, снегодержатели угловые из планок — через верхние волны профиля.

Подшивка свеса профлистом

Карнизный свес входит в конструкцию крыши. Он выступает за стены дома, защищая их и фундамент от осадков и талых вод. Снизу свес должен быть закрытым, чтобы через него внутрь чердачного помещения не попадали ветер, пыль, насекомые, птицы и прочие неприятности. Если крыша крыта профнастилом, то эстетически правильно будет подшить свес этим же материалом.

Чтобы это сделать, к карнизной доске крепится специальный профиль. Туда вставляется одним концом нарезанный полосами профлист длиной, равной от карниза до конца стропил. Второй конец крепится к доске на конце стропил. Этот узел закрывается капельниками снизу и сверху. И так по всему периметру.

Вентиляция

Вентиляция на крышах, крытых профнастилом, зависит от «кровельного пирога». Для неутепленного чердака подойдет один гидроизоляционный слой под листы кровли. Если чердак утепленный, то «пирог» состоит из теплоизоляции, гидроизоляции, паробарьеров и контробрешетки, обеспечивающей специальные зазоры для циркуляции воздуха.

Чтобы это работало, вся система вентиляции должна иметь следующие элементы:

вентилируемый конек;
продухи;
аэраторы и дефлекторы.

Продухи ставятся по периметру крыши, их высота рассчитывается по формуле:

H=Sс/300,

где Sс – площадь ската.

При естественной вентиляции воздух проходит через продухи на чердак, создавая давление, вытесняя теплый воздух через вентилируемый конек.

Аэраторы и дефлекторы устанавливаются для принудительной вентиляции, если естественная вентиляция не справляется со своей задачей.

Учебное видео:

Типы настила под профилированный лист

Под профнастил может быть уложена обрешётка трёх вариантов:

с обычным шагом, то есть достаточно распространённая и устроенная так, чтобы доски, брусья или металлические профили располагались через интервалы в 15–49 см;
сплошная, элементы которой разложены через промежутки в 1 см, необходимые во избежание деформации досок, меняющих форму под воздействием изменения влажности и температуры;
разреженная или, по-другому, построенная из деталей на расстоянии 50–75 см друг от друга и подходящая исключительно для прочного финишного материала.

Материал обрешётки под профнастил выкладывают либо вплотную к друг к другу, либо через средние промежутки (максимум 49 см), либо с большим шагом до 4 мОбрешётка под профлист может быть сделана из металла, если её элементы решено выкладывать на расстоянии более 50 см друг от друга

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
более 15 градусов	30 см
С-20 ПП-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов	50 см
С-21	до 15 градусов	30 см
более 15 градусов	65 см
НС-44	до 15 градусов	50 см
более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.
