Как укладывать металлочерепицу своими руками

Срок службы и стоимость крыши из гибкой черепицы

Срок службы гибкой черепицы составляет от 20 до 50 лет Цены на модели мягкой плитки могут различаться в зависимости от страны их происхождения, состава и формы. Лучшие виды покрытия европейского производства стоят от 4 000 руб/м², тогда как отечественную продукцию можно приобрести за 800-2 000 руб/м².

Как пример рассматривается квадратная беседка 3х3 м с четырехскатной крышей. Площадь кровли с учетом уклона составит 10,5 м². Гонты продаются упаковками по 3 м². Соответственно придется купить 12 м², где 14 % будет запас, что вполне нормально. При цене российской плитки по 1 500 руб/м² на покрытие уйдет 18 000 рублей. Еще 2 000 уйдет на клей и гвозди. Итого — 20 000 рублей без учета настила.

Срок службы варьируется от 20 до 50 лет и прямо пропорционален цене материала. Здесь владельцу недвижимости решать самому.

Состав кровельного пирога

Кровельный пирог — это слой теплоизолятора, упакованный в кокон из пароизоляционной пленки и пароизоляционной мембраны. Слои обычно укладывают в следующем порядке (в порядке монтажа):

• паро-гидроизоляционная мембрана. Обладает односторонней проницаемостью, способна выпускать влагу изнутри, но не снаружи
• утеплитель
• пароизоляционная пленка

Иногда кровельный пирог имеет более сложное строение, но Приведенный вариант является самым распространенным. Примечательно, что такая конструкция используется только для минваты. Пенопласт или пеноплекс можно укладывать без паро-гидрозащиты, так как они абсолютно непроницаемы для воды в любом виде (особенно пеноплекс).

Устройство вентиляции хребтов и коньков. Монтаж коньковой черепицы.

Хребет

• Если гидроизоляционная пленка уложена с перехлёстом через накосную стропильную ногу, то можно использовать Аэроэлемент конька для мансард, Фигароль или Аэроролик хребта. • При сохранении дополнительного вентиляционного зазора между плёнкой и стропильной ногой применяйте только Фигароль или Аэроролик хребта.

Конек

• Используйте аэроэлемент Коверлэнд, Аэроэлемент конька для мансард и Фигароль.

• В случае укладки коньковой черепицы на раствор устанавливайте вентиляционные черепицы вдоль конька и хребта. Проконсультируйтесь со специалистом об их необходимом количестве.

• Выбирайте вентиляционные элементы в зависимости от длины стропил, формы крыши и ее сложности.

Укладка Аэроролика или Фигароля

• Красящей шнуркой отбейте осевую линию на хребтовом бруске или доске, если они неровные.

• Фигароль раскатайте по отмеченной линии и закрепите скобками или кровельными гвоздями 2.8х25 мм с шагом 30 см.

• Нахлёст верхнего рулона на нижний должен быть не менее 5 см. Помните, что приклеивать Фигароль можно только на чистую и сухую черепицу. Предпочтительно работать при температуре воздуха не ниже +50 С.

• При более низкой температуре поверхность черепицы необходимо прогревать техническим электрофеном. Нельзя использовать газовую горелку или керосиновую лампу.

• Снимите защитные ленты с клейких каучуковых полос вдоль кромок и проклейте Фигароль только по верхушкам волн рядовых черепиц.

• После этого приклейте Фигароль по всей поверхности черепиц и прокатайте специальным металлическим роликом.

• Среднюю вентилируемую часть Фигароля нельзя прижимать к хребтовому бруску!

Сопряжение хребта вальмы с коньком

• В верхней части вальмы Фигароль уложите с перехлёстом на другой скат, поверх него закрепите аэроэлементы конька или Фигароль.

Укладка Аэроэлементов конька

• Аэроэлементы закрепите к коньковому бруску оцинкованными гвоздями 2.8х35 мм с шагом примерно 30 см.

• Нахлест элементов определён имеющимися боковыми вырезами.

• Монтаж коньковой черепицы начинайте с подветренной стороны, чтобы уменьшить возможное задувание осадков через стыки черепиц. Обустройство начала конька черепицей и торцевым коньковым элементом • Закрепите коньковый зажим двумя кровельными гвоздями или шурупами, предварительно примерив коньковую черепицу и торцевой элемент.

• Установите коньковую черепицу в зажим и закрепите её следующим зажимом при помощи оцинкованного шурупа 5х70 мм.

• Засчёт продольного отверстия в зажиме черепицы уложите с зазором примерно 1 см.

• Торцевой коньковый элемент закрепите на хребтовом бруске оцинкованными шурупами или гвоздями.

Применение начальной хребтовой черепицы

• Начальную хребтовую черепицу установите с небольшим выпуском и закрепите двумя оцинкованными шурупами 5х70 мм и 5х100 мм через отверстия .

• Зажимы выставляйте по осевой линии, нанесённой на Фигароль. Черепицу крепите шурупами 5х70 мм.

Применение вальмовой черепицы

• Отрежьте последние коньковые черепицы нужной длины и подрежьте их кромки по линиям стыка.

• Наложите вальмовую черепицу и отметьте её контур на коньковых черепицах.

• Отрежьте коньковые черепицы на 6 см выше отмеченного контура и просверлите отверстия диаметром 6 мм для шурупов.

• Установите и закрепите зажимы.

• Вальмовую черепицу закрепите тремя коньковыми кляммерами и шурупом 5х100мм.

Устройство верха вальмы без колоколообразной черепицы

• В верхней точке вальмы коньковые черепицы плотно подрежьте, просверлите отверстия 6 мм и закрепите оцинкованными шурупами 5х70 мм.

• Места сопряжений коньковых черепиц проклете герметизирующей лентой для стыка ендов или вакафлексом соответствующего цвета и прокатайте роликом.

Важно! В месте стыка допускается устанавливать коньковую черепицу длиной не менее 23 см

Виды стропильных систем двускатной крыши

Двускатная стропильная система бывает с висячими и наслонными стропилами. Как одна, так и другая схемы могут быть применены для обустройства кровли из металлочерепицы. Чтобы знать, чем они отличаются друг от друга, и из каких элементов состоят, стоит рассмотреть каждую из них. Здесь нужно отметить, что в ниже представленных схемах указаны только лишь основные элементы стропильных систем, но при необходимости они могут быть усилены дополнительными деталями, о которых речь шла выше.

Наслонная стропильная система

Двускатная стропильная система наслонного типа опирается на внутреннюю стену здания Наслонная стропильная система состоит из следующих основных элементов:

1 – Несущие стены.

2 – Мауэрлат.

3 – Стойка, установленная на лежень.

4 – Стропило.

5 – Обрешетка.

Наслонная система отличается от висячей тем, что устанавливается на строение, имеющее внутренние капитальные перегородки. Капитальные внутренние стены используются для закрепления на них лежня, на который устанавливаются стойки, подпирающие коньковый прогон, с которым скрепляются верхние концы стропильных ног. Затем на стропила фиксируются доски обрешетки.

Эта конструкция более популярна, чем висячая, так как надежна и проста в монтаже.

крепления для стропил

Висячая стропильная система

Висячие стропила опираются только на боковые стены здания и соединяются на коньке Схема висячей стропильной системы выглядит так, как показано на иллюстрации, и включает следующие основные элементы:

1 – Несущие стены.

2 – Мауэрлат.

3 – Стропило.

4 – Обрешетка.

5 – Затяжка (ригель).

Висячая система стропил монтируется на две внешние несущие стены, на которые предварительно закрепляется мауэрлат. Этот вариант крыши может быть применен только в том случае, если расстояние между несущими стенами составляет не более 7000 мм, так как кроме них дополнительная опора для стропильной конструкции кровли отсутствует. Такую систему обычно оснащают затяжками, подкрепленными откосами – эти элементы снимут часть нагрузки со стен строения.

Кроме наслонных и висячих систем, существуют комбинированные варианты, которые включают в себя отдельные элементы той и другой конструкции.

Когда стропильная системы будет выбрана, рекомендовано перед покупкой материалов, составить подробный чертеж крыши с проставленными размерами — так будет легче вычислить количество всего необходимого и сумму на их приобретение. Кроме этого, такая схема значительно поможет произвести монтажные работы. Но для того, чтобы составить чертеж, придется провести некоторые расчеты.

https://youtube.com/watch?v=kmvFmteu70c

Преимущества металлочерепицы

Повсеместное распространение металлочерепицы обусловлено сочетанием в этом типе кровельного материала следующих достоинств:

• Экономическая целесообразность. По сравнению с большинством прочих кровельных покрытий, металлочерепица обладает сравнительно невысокой стоимостью. Еще более выгодным приобретение такой крыши делает возможность отказаться от найма строителей для ее обустройства, а также долгий срок эксплуатации.
• Малый вес. При среднем весе 1 кв. м материала порядка 6 кг суммарная масса кровли получается сравнительно небольшой. Это позволяет обойтись без применения мощной и дорогостоящей стропильной системы. К тому же, легкая крыша не требует установки сплошной обрешетки, что упрощает расчет кровли и удешевляет работы.
• Устойчивость против воздействия внешних факторов. Защита обеспечивается использованием в конструкции кровельного листа нескольких защитных слов. Поэтому металлическая основа полотна не боится ни длительного воздействия влаги, ни прямых солнечных лучей, ни повреждений во время укладки или при граде.
• Эстетика. Технология производства металлочерепицы позволяет формировать абсолютно любую фактуру. Соответственно, на рынке можно без труда подобрать подходящий к общему экстерьеру здания вариант. Еще более расширяет ассортимент возможность окраски листов во все оттенки палитры.
• Пожаробезопасность. Основа металлочерепицы – лист из оцинкованной стали. Этот материал совершенно негорюч, за счет чего является абсолютно пожаробезопасным.

Означенные достоинства покрытия из металлочерепицы делают ее самым практичным, доступным и привлекательным внешне вариантом обустройства кровли.

Внимание! Металлочерепицу рекомендуют применять на крышах, которые имеют угол наклона ската не менее 14 градусов

Как установить металлочерепицу?

Перед монтажом металлической черепицы все конструктивные элементы защищаются предварительным септическим покрытием. Во время монтажа рекомендуется поднимать не более одного листа металлической черепицы на поверхность крыши. Для этого используются специальные подъемные ремни или бревна, которые укладываются между землей и краем крыши.

Если размер ската соответствует длине профиля, то линией выравнивания первого листа является торец и карниз крыши. Листы крепятся специальными кровельными саморезами с резиновым уплотнением и окрашенной головкой. Для деревянной обрешетки используются шурупы 4,8×28 мм, для металлической обрешетки — 4,8×20 мм. Длина шурупов зависит от типа профиля.

Лучше выбрать место для прикручивания в нижней части волны, где лист встречается с обрешеткой. В этом случае точки крепления должны располагаться по порядку после каждого паза. Обычно на квадратный метр металлочерепицы используется 6-8 штук. При установке слева направо необходимо поместить край второго листа под предыдущий, а затем выровнять. Эта техника используется по всей длине склона.

Как уложить металлочерепицу своими руками?

При установке первой доски на каркас за краями карниза делается выбивка 40-50 мм, используя один шуруп на краю конька и возле карниза для временной фиксации.
Затем устанавливается вторая доска, тщательно соединяя ее с предыдущим методом продольного нахлеста.
Очень важно избежать коробления и зазоров. Для соединения двух досок используйте саморезы 4,8×20 мм, которые устанавливаются через верх волны

Крепление следует начинать с нижней части листа, так как это самый простой способ соединения металлического листа.
После установки таким образом 3-4 профилей удалите временный винт из первого листа и выровняйте всю сборку по краю карниза. Во время этой процедуры проверьте выравнивание с обеих сторон блока. Если размеры одинаковы, это означает, что лист выровнен правильно.
Затем он крепится к раме с помощью одного винта. Оставшиеся листы крепятся вдоль стыков и к обрешетке.
После завершения монтажных работ все сколы, появившиеся во время резки и сверления, убираются мягкой щеткой. Все поврежденные участки окрашиваются специальной аэрозольной краской.

Техника безопасности

При укладке металлического покрытия для кровель нужно соблюдать все требования, предъявляемые к технике безопасности:

Листы черепицы поднимают на высоту исключительно по наклонным направляющим. Нельзя, чтобы человек находился в это время под ними, поскольку данная зона опасна для жизни.
Перемещение черепицы с использованием канатного зацепа запрещено на объект, высота которого превышает один этаж. Возможно неконтролируемое раскачивание листов в случае порыва ветра.
Работать с металлочерепицей разрешается в перчатках, чтобы не травмироваться острыми краями.
Монтаж и подъем черепицы нельзя делать в одиночку

Мастеру должны помогать 1 – 2 человека.
Кровельщику при работе на высоте нужно воспользоваться страховочным поясом и тросом.
Прежде, как класть металлочерепицу на крышу, необходимо удостовериться, что кровельная обрешетка держится прочно.
Установку кровельного покрытия осуществляют в безветренную погоду.
Перемещаться по листам черепицы при проведении монтажа необходимо над обрешеткой осторожно, надев мягкую обувь и наступая в прогиб волны.

Техника безопасности

высокимуклонздоровье:

• обязательно надевайте страховочный пояс, привязанный крепкой веревкой к прочной части здания;
• работайте в обуви, которая имеет хорошее сцепление с поверхностью;
• лестницы и леса надежно закрепляйте за стены дома;
• крышу оградите подмостьями, лесами, сеткой или бортиками высотой не менее 1 м.

При работе с металлочерепицей следует придерживаться следующих правил:

• всегда пользоваться рукавицами;
• не допускать приложения чрезмерных усилий к металлу;
• учитывать силу ветра и парусность листов металлочерепицы.

Кроме того, не будет лишним использовать все доступные приспособления, облегчающие работу. К примеру, наклонные направляющие из длинных досок не только увеличат безопасность при подъеме листов, но и обеспечат сохранность материала.

двускатную кровлюнадежнуюкрасивую

О правилах техники безопасности, которые надо соблюдать при работе с металлочерепицей, рассказывает следующее видео:

https://youtube.com/watch?v=Cp5O0W3ADSo

Как укладывать металлочерепицу на крышу

По инструкции монтаж кровли из металлочерепицы производится в следующей последовательности:

1. В первую очередь по нижней стороне ската крыши на стропилины крепится капельник, после чего по тем же стропилинам раскатывается гидроизоляционная пленка.
2. По раскатанной гидроизоляционной пленке на стропильные ноги набивается контрольная рейка, на которую уже будет крепиться обрешетка для металлочерепицы.
3. Но перед этим, в самом низу кровли, на обрешетку прибивается карнизная планка и капельник. Они изготовлены из того же металла, что и металлочерепица.

Все деревянные элементы кровли должны обрабатываться специальными противопожарными пропитками, а также составами против грибка, гнили и различных микробов и насекомых.

Гидроизоляция: на что обратить внимание

На внутренней стороне листов металлочерепицы при изменении температуры происходит конденсация влаги, которая может со временем, если не принять вовремя меры, привести к очень неприятным последствиям, таким как гниение стропильной системы кровли, обрешетки, коррозия металла и т. д.

Чтобы таких неприятностей в будущем не произошло, под черепицу подкладывается гидроизоляционная пленка и делается внутренняя вентиляция кровли. Вентиляция производится за счет контрольных реек, набитых сверху на гидроизоляционную пленку, и обрешетки, на которую укладывается металлочерепица.

Гидроизоляционная пленка подбирается из такого материала, который имеет хорошую гидрофобность и не склонен к накоплению влаги. Он должен устойчиво переносить любые температурные перепады и подходить именно к конкретным климатическим условиям. Еще из требований можно отметить длительный срок эксплуатации и выносливость к любым условиям.

https://youtube.com/watch?v=hrD0Fu9gkgY

Укладка гидроизоляции: ход работы

Пленку, начиная от самого низа ската, раскатывают по крыше горизонтально. При этом каждая верхняя полоса должна нахлестываться на нижнюю примерно на 100−150 мм. Часто для ориентира на пленке уже имеется соответствующая цветная полоса, которая указывает величину нахлеста.

Пленка фиксируется на стропильных ногах скобами, забитыми с помощью строительного степлера, и окончательно крепится к стропилам контрольной рейкой, на которой впоследствии собирается обрешетка для черепицы. Для более надежной изоляции стыки нахлеста пленки дополнительно склеиваются клейкой лентой.

Пленке между стропилин нужно дать небольшой провис примерно в пределах 20 мм. Это нужно для ее сохранения в зимнее время, чтобы она не порвалась при низкой температуре от чрезмерного натяжения

При раскатке гидроизоляции очень важно не перепутать стороны пленки, иначе все ее свойства перестанут выполнять свои функции, и она будет не только протекать, но и выведет из строя утеплитель, если укладка такового планируется

Как сделать обрешетку

Первая доска обрешетки набивается по краю среза крыши на кобылки стропильных ног. Центр второй доски должен размещаться примерно через 280 − 300 мм от наружного края первой доски. Следующие элементы обрешетки должны закрепляться таким образом, чтобы их центры находились на расстоянии 350 мм друг от друга.

Последний ряд обрешетки в области конька делается из широкой доски или нескольких брусков, набитых рядом.

Порядок установки элементов

Листы металлочерепицы и доборные элементы устанавливают на обрешетку в следующей последовательности:

• карнизная планка;
• нижние элементы ендовы, места примыкания к трубам, стенам, вентиляционным выходам;
• листы металлочерепицы;
• торцевые планки;
• верхние элементы ендовы и места примыкания;
• коньковая планка.

Установка карнизных планок

Перед монтажом металлочерепицы на лобовую доску карниза устанавливается карнизная планка с нахлестом одна на другую 5–10 см. Ее функция – защищать деревянные элементы свеса крыши от конденсата и дождя. Крепится этот элемент оцинкованными гвоздями с расстоянием между ними около 30 см. Края гидроизоляционной пленки выводятся на обрешетку и укладываются поверх карнизной планки.

После установки карнизной планки и нижних ендов (подробнее тут) начинается последовательный монтаж листов металлочерепицы: от фронтона или от ендов – оба варианта допустимы.

Способы укладки листов

Если монтаж ведется слева направо, то край каждого последующего листа МЧ укладывается под предыдущий. Если кровельные работы осуществляют справа налево, то край каждого второго листа накладывают на предшествующий. Величина выступа нижнего края металлочерепицы над карнизом составляет 4–5 см.

Важный момент – выравнивание длинных листов металлочерепицы по скату. Оно осуществляется не относительно фронтонного торца, а относительно горизонтальной линии карниза.

Рекомендуется сначала положить лист, зафиксировав у коньковой планки одним саморезом. Затем добавить еще 2–3 листа, скрепить их с первым и между собой в один блок по швам саморезами, не фиксируя к обрешетке. Далее следует выровнять блок относительно карниза и только после этого закрепить окончательно.

Как правило, металлочерепица поставляется нарезанными листами по длине ската. Если длина листов меньше, монтаж МЧ на крышу производится в несколько рядов.

Последовательность укладки выглядит следующим образом: фиксируются два листа подряд в первом ряду, а третий помещают над первым во второй ряд. Далее все четные по счету листы – 4, 6, 8 укладываются в первый ряд, а нечетные – 3, 5, 7 – над ними во второй ряд. Стыковка по длине осуществляется с нахлестом в 10 см.

При необходимости лист металлочерепицы можно отрезать, делают это специальным инструментом. Читайте в статье, чем лучше резать металлочерепицу.

Применение болгарки запрещено, сильный нагрев расплавляет и выжигает защитное покрытие и лишает гарантии производителя. Места среза во избежание коррозии обрабатывают аэрозольной эмалью для ремонта полимерных покрытий или окрашивают.

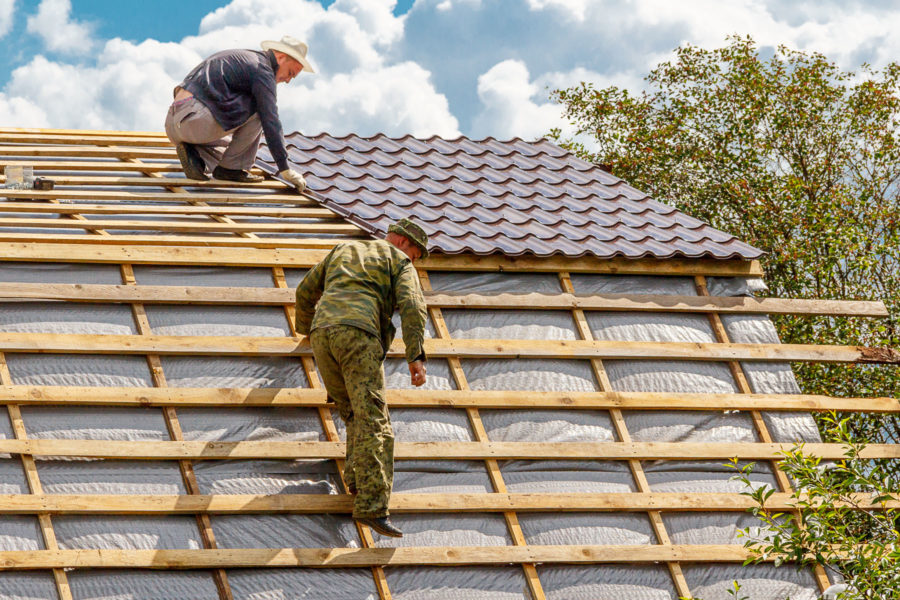

depositphotos

Крепеж листов

Листы крепятся в обрешетку кровельными оцинкованными саморезами с прокладкой из EPDM-резины.

Саморезы нужно завинчивать перпендикулярно обрешетке, чтобы избежать протечек и обеспечить внешнюю эстетику крыши. Их вкручивают в прогиб МЧ в шахматном порядке через одну волну, исключение – первый нижний ряд над карнизной планкой, сюда крепежные элементы ввинчивают в каждую волну.

Плотное прилегание листов металлочерепицы к обрешетке предотвращает ее вибрацию и излишний шум. Достигается это за счет отсутствия перепадов высот брусков и равномерным расположением крепежных элементов – 6–8 штук на 1 кв. метр.

Монтаж торцевых планок

После завершения укладки листов металлочерепицы поверх фронтонных досок устанавливают торцевую планку, которая препятствует попаданию под покрытие бокового ветра и осадков.

Начинают монтировать планки снизу и продолжают вверх в направлении конька. Крепят их кровельными саморезами с шагом 1 м к фронтону и коньковыми с шагом 30–80 см в деревянную обрешетку поверх металлочерепицы. Для герметичности соединения торцевые планки накладываются одна на другую с нахлестом 10 см.

Последними устанавливают коньковые планки, верхние планки ендовы и элементы безопасности. Читайте как правильно установить снегозадержатели на металлочерепицу.

Соблюдение последовательности монтажа, рекомендаций по резке и правил крепления металлочерепицы обеспечит долговечность кровли и сохранит гарантию производителя.

Технология укладки металлочерепицы на крышу ↑

Рассмотрим схему укладки металлочерепицы на крышу с прямоугольной, треугольной и трапециевидной формой ската.

Качественная укладка своими руками возможна только в случае, если точно знать как правильно проводить работы.

Основные правила монтажа

• Покрытие крыши должно быть защищено от сильных порывов бокового ветра, поэтому листы устанавливают с нахлестом волн. Саморезы при этом фиксируют в гребень волны, расположив их на один-полтора сантиметров ниже, чем расположена штамповочная линия на листе сверху. Сначала затягивают стыки по вертикали.
• Листы накладывают по рядам так, чтобы линия стыковки прошла по обрешетине. При этом фиксируются обе волны.
• Крепление профилей на карнизе возможно в двух вариантах: вода с них стекает в лоток водостока или попадает в водосток через планку карниза.

Если для крыши предусмотрен ступенчатый карниз или в случае нарушения ее геометрии, для укладки листов рекомендуется выбрать второй вариант.

• Опорой для коньковой доски служит крайняя сверху обрешетина. Чтобы получить вентзазор, коньковую доску нужно брать толще доски обрешеточной, как и в случае карнизной, на 10–15 мм. Ее фиксируют к гребням волн с шагом крепления металлочерепицы в 8 см. С аналогичным шагом крепятся и торцевые планки.
• Средний расход саморезов – 9 шт./кв. м.

Варианты выполнения конструкции

• Однорядный. При укладке, которая начинается с правого торца, начальный лист выравнивают по горизонтали и торцу с учетом припуска на линию карниза. Затем его временно фиксируют по центру профиля поблизости от конька. Следующий – накладывается поверх предыдущего, захватывая начальную волну. Выровняв один относительно другого, их скрепляют. Точно так же, настилают еще два профиля. Образовавшийся блок из четырех последовательно уложенных листов выравнивают. Остается их окончательно закрепить к обрешетке.
• Многорядный. Начальный лист, при направлении укладки справа налево, должен быть выровнен аналогично однорядной укладке с направлением торца и карниза. Перекрыв вторым листом начальный, и предварительно фиксируют по центру. Оба профиля выравнивают, скрепляют саморезами и пристыковывают третий и четвертый лист.

Профили корректно состыкуются, если для начала металлочерепицу «прихватить» через 1–2 ряда и далее окончательно зафиксировать стыковочный ряд.

По другой технологии к состыкованным нижним листам пристыковывают верхние. Место стыка четырех профилей получается утолщенным. Чтобы исправить этот недостаток либо слегка выпрямляют капиллярную канавку, она расположена под штамповочной линией, либо просто срезается часть угла.

Если перекрывается треугольный скат, то началом монтажа становится его середина. Выполнив одинаковую разметку ската и профиля, осевые линии совмещают, затем профиль закрепляют вблизи конька. Последующие листы монтируют по направлению торцов по одной из предыдущих технологий.

Схема монтажа металлочерепицы со скрытым креплением

Среди современных моделей металлочерепицы есть образцы, для которых предполагается скрытое крепление с использованием шурупов с пресс-шайбой. Учитывая что метизы не видны на лицевой поверхности покрытия, в этом случае подойдут и оцинкованные саморезы любого цвета, в том числе и самые дешевые – неокрашенные.

Главное отличие данного способа монтажа – отсутствие сквозных отверстий на покрытии кровли, поскольку вкручивание саморезов проводят в специально предусмотренные для этого пазы. Что же касается соединения отдельных листов, то для их соединения используют принцип зацепления за монтажный выступ, причем саморезы в этом случае оказываются скрыты очередным листом. Такой тип профиля обеспечивает большую прочность и герметичность покрытия крыши.

Дополнительную информацию по теме можно почерпнуть, посмотрев про укладку металлочерепицы в видеоинструкции.

https://youtube.com/watch?v=nZbQ1bjhmI8
