Ендова на плоской кровле: что это и как ее правильно сделать

Функции конструкции

Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.

Грамотно спроектированная ендова выполняет следующие функции:

• соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;
• быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;
• защищает кровлю от протечек и загрязнений;
• предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;
• придаёт эстетичный, законченный вид кровле.

Ендова — это самая уязвимая зона для атмосферных осадков

Соединение материалов

Основные правила установки ендовы на крышу – это работать специальными инструментами. Желательно купить гвозди 100-200, строительные шурупы, подкладки под головки. Мы не рекомендуем использовать для строения желобов металлопластик или поливинилхлорид. Эти материалы недолговечны. Сборка таких стоков, конечно же, осуществляется быстрее, но ремонт обходится дороже, кроме того в таком случае Вы не застрахованы от возможных неприятностей:

1. Перелом центральной части ендовы, как самого нагруженного участка;
2. Трещина по всей длине желоба;
3. Отлом верхней части (на корню).

Нужно знать, как правильно осуществляется заделка внутренних углов желобов

Чтобы все сделать правильно, необходимо отгибать листы по направлению кровле, но действовать очень осторожно, чтобы не отломать их. Разжеблок кровли в таком случае соединяется со стыком. Не нужно частить, так Вы уменьшаете опорные функции покрытия

Не нужно частить, так Вы уменьшаете опорные функции покрытия.

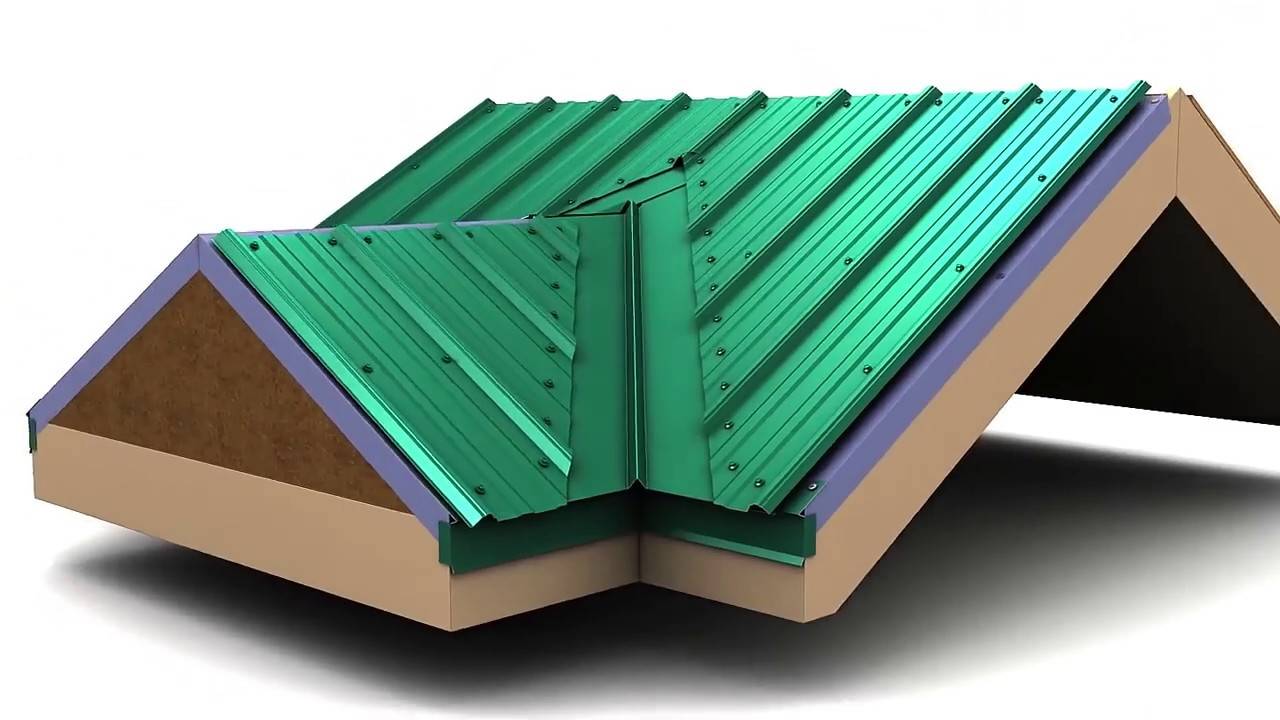

Фото — Ендова для крыши

Ендова для крыши – это обязательное сооружение практически для каждого дома, Вы можете купить готовые конструкции или материалы для индивидуальной стройки в любом строительном гипермаркете либо на рынке.

Ендовая кровля

В принципе, любая крыша может быть названа ендовой, если ее конструкция предполагает наличие соединения скатов. Под эту характеристику подпадают такие распространенные крышные конфигурации:

• вальмовая;
• крестообразная;
• двускатная, пр.

Также это актуально, если к зданию имеются какие-либо примыкания, к примеру, веранда или терраса. Если рассматривать вид сверху ендовой кровли, то она будет относится к одной из трех существующих категорий:

• Т-образные;
• Г-образные;
• крестообразные.

Эта информация является ключевой при разработке плана будущей крыши. Как раз в работу берется ее чертеж вида сверху. Он разбивается на прямоугольники и квадраты. Также указываются второстепенные прогоны, вычерчиваются линии соединения углов главной крыши с углами примыканий. Эти места и будут ориентирами для формирования енд. На чертеже обязательно отмечаются высотные параметры, а также габариты здания.

Чтобы в процессе эксплуатации кровли не возникало проблем по причине дефектов разжелобка, не допускаются при монтаже ендовы какие-либо надрывы или иные дефекты механического происхождения верхней планки, а на оси контробрешетки устраиваются вентиляционные отверстия.

Итак, уважаемы читатели, мы ответили на вопрос – ендова что это такое (фото и тематическое видео прилагаются). Как видите, у нее непонятное сложное для восприятия название, а суть и конструкция более чем просты. Надеемся мы сумели осветить все ключевые факторы этого объекта. У вас остались вопросы – ждем ваших обращений.

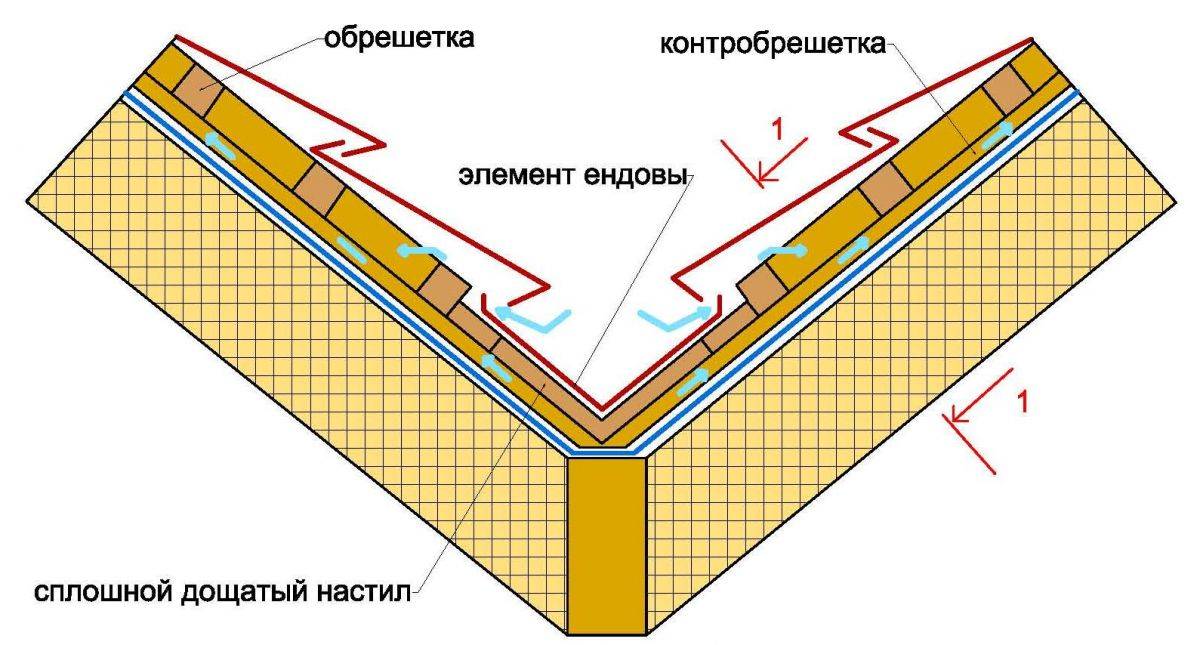

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Маленькие хитрости

Крепление металлочерепицы под ендову.

Доску для усиления обрешетки сплошной под ендову необходимо предварительно пропитать антисептическим влагозащитным средством, благодаря которому доска сохранит свою прочность на долгие года эксплуатации крыши, даже в случае попадания влаги на нее. Из «народных» средств широко применяют отработанное машинное масло, которое удовлетворяет всем требованиям качества обрешетки под ендову и к тому же имеет минимальную стоимость. Существуют и более дорогие средства для антисептической обработки обрешетки под нижнюю ендову и защиты от деревогрызущих насекомых, но их стоимость гораздо выше и опыта долгосрочной их эксплуатации не существует. Для пропитки одного кубометра древесины необходимо около 4-х килограммов сухого вещества, которое разбавляют водой и нагревают до 60-ти градусов. Затем древесину «купают» в этом растворе и укладывают на просушку.

Не следует забывать о пожарной безопасности. В засушливые знойные дни пропитка должна защищать древесину обрешетки ендовы от возгорания, чего не скажешь о пропитке отработанным машинным маслом. В жаркие летние дни повышается уровень опасности возгорания древесины или других легковоспламеняемых объектов.

Не будем исключать случаи, когда обрешетка ендовы используется в качестве основания обрешетки, при этом делая ее с просветами от пятидесяти сантиметров. Такая обрешетка, конечно, экономит большое количество древесины, пропитки, человеко-часов монтажа, монтажных материалов, но появляется опасность, что ендова может просесть под действием силы тяжести погодно-временных осадков и давления ветра.

Когда монтируется обрешетка сплошная под нижнюю ендову, следует придерживаться правил техники безопасности. Выполнять работы могут только высококвалифицированные специалисты с опытом работы на высоте в специальном обмундировании и в погодных условиях, позволяющий вести кровельный монтаж. Обвязка работников должна быть сертифицирована и проверена на прочность.

Разобравшись с основной частью работы по устройству обрешетки под нижнюю ендову, переходим непосредственно к монтажу поверхностного материала к коньку. Пошаговое описание (материал, к примеру, металлическая черепица):

1. Край листа металлочерепицы, который должен прилегать к ендове, крепим таким образом, чтобы линия среза черепицы находилась на 20-25 см выше ендового выхода на скат.
2. Герметиком состыковываем листы верхней части ендовы. Это сделать можно также и оцинкованными саморезами. Ендова от разрушающего воздействия влаги будет защищена, если качественно произведена фиксация, поэтому работу следует выполнять как можно усерднее.
3. Последний пункт – проложить обрезанные части листа вокруг области ендовы. Для того чтобы зафиксировать листы, специалисты предлагают использовать саморезы из нержавеющей стали. В этом случае металлическая черепица будет плотно закреплена именно в тех местах, где требуется.

Список требуемых материалов и инструментов:

• ламинированные ДСП или ДВП;
• слой деревянного настила;
• антисептический раствор (или же отработанное машинное масло);
• гвозди из нержавеющей стали;
• контррейки;
• карниз;
• битум;
• мастика;
• коньковый брус;
• шурупы 5×60 мм или 5×70 мм с полукруглой головкой из оцинкованной стали;
• шурупы-саморезы крепления металлочерепицы;
• дрель и другие строительные предметы по надобности.

Обрешетке под ендову можно придавать различные формы, в зависимости от макета построения крыши.

Определение параметров ендовы

Прежде чем приступать к монтажу ендовы необходимо определиться с некоторыми параметрами этого участка кровли. Большое значение имеет угол ската крыши: если скат достаточно пологий (16 – 25 градусов), то стоит запастись планкой увеличенной (обычно двойной) ширины — то есть, общая ширина составит 600 мм, ширина каждой стороны — 300 мм. На крутых скатах достаточно обычной планки общей шириной 300 мм.

Далее нужно замерить длину внутреннего стыка скатов кровли и подрезать стороны ендовной планки с тем расчетом, чтобы нахлест листов профнастила на них составлял минимум 150 мм, а на пологих скатах 200 мм и более.

Для деревянного настила под желобок выбирают доски, толщина которых соответствует доскам контробрешетки. Ширина настила должна быть такой, чтобы его край отстоял от оси желобка не менее чем на 300 мм.

Ендова кровли

Ендова кровли —конструктивный элемент кровли, устанавливаемый в нижней части сходов (скатов). Основной задачей ендовы является сбор и отвод осадков, сливающихся со скатов крыши в местах их смыкания (внутренних углах)

Это один из важнейших элементов которому необходимо уделить особое внимание

Так как планка кровельной ендовы переносит практически весь объем влаги скапливаемой на кровле, ее необходимо изготавливать из качественных материалов.

Давайте разберемся в основных видах ендов кровли, материала из которой ее изготавливают, рассмотрим некоторые узлы установки.

ВИДЫ ЕНДОВ КРЫШИ

Ендовые планки могут иметь различный вариант исполнения и формы, ее размер определяется по месту для решения тех или иных задач. Для их изготовления используется оцинкованная сталь с полимерным покрытием, которая качественным образом защищает готовые изделия от коррозии и физического повреждения. Толщина листа стали, применяемая для производства, определяется исходя из размеров планки и может варьироваться от 0,45 до 1,2 мм.

Различают два основных вида ендов, давайте рассмотрим их поподробней.

Ендова нижняя (внутренняя)

Данная планка устанавливается внутри скатов кровли, непосредственно под кровельный материал. Она принимает на себя и отводит основную массу влаги с крыши, обладает большим размером. На вид представляет собой уголок с двумя полочками и небольшими ушками. Внутренний угол планки определяется посредством замера угла, образованного скатами. Определение размера является важнейшим этапом подготовки, так как маленькие полки кровельной ендовы будут не способны перенести большой объем влаги.

Данный вариант исполнения представлен в ознакомительных целях. Размеры могут варьироваться в зависимости от потребностей Заказчика.

Ендова верхняя (внешняя)

Планка верхней ендовы устанавливается поверх кровельного материала во внутренних углах схождения скатов. В отличии от внутренней планки, внешняя ендова в основном принимает на себя роль нащельника, закрывая щель смыкания скатов. Ее в основном изготавливают в цвет материала кровли. Планка может изготавливается различных вариантов, ниже представлены стандартные решения.

Обращаем Ваше внимание что размеры планок указаны в ознакомительных целях. Производство возможно практически в любых размерах и по Вашим чертежам

УСТАНОВКА И УСТРОЙСТВО ЕНДОВЫ

Нижняя планка ендовы устанавливается до укладки материала кровли. Под планку укладывается гидроизолирующий материал, площадь покрытия по оси ендовы должна превышать планку на 10-15 см. То есть если желоб имеет размер 200 х 200 мм., то размер подушки гидроизоляции должен составлять 300 х 300 мм. Это позволит дополнительно защитить участок от попадания влаги. Далее необходимо уложить доски, предварительно пропитав их антисептическим средством, по оси сходов скатов. Эти доски будут выполнять роль подконструкции для установки планки.

После этого закрепляется нижняя ендова, непосредственно к доскам подконструкции. Крепление производится на самонарезающие винты снизу вверх, накладывая желоба один на один. Нахлест верхнего желоба на нижний не должен быть меньше 80 мм. Далее между планкой и кровельным материалом, прокладывается уплотнитель.

После установки нижней планки можно приступать к укладке кровельного материала. Завершающим этапом является установка верхней ендовы. Она служит дополнительной защитой от попадания осадков в виде снега, а также выполняет декоративные функции, закрывая щель между скатами кровли.

Ниже показан упрощенный вариант узла установки и устройства желобов.

Какие виды разжелобков существуют

Конструкция ендовы зависит от способа монтажа. Она может быть:

• открытая;
• закрытая;
• сочлененная или переплетенная.

Открытая ендова чаще всего используется при устройстве крыши с небольшим уклоном

Важно помнить, что для такой конструкции обязательно должен быть предусмотрен слой гидроизоляции. Сама ендова представляет собой просто нижнюю часть, не прикрытую верхним разжелобком

К основным преимуществам такого решения стоит отнести следующее:

1. В ендовых открытого типа не скапливается мусор.
2. Осадки стекают намного быстрее, чем по разжелобкам других типов.
3. Монтировать открытую ендову намного проще. Работа занимает минимальное количество времени.

Однако есть у данного варианта и некоторые недостатки. Самым главным из них является то, что кровля с такой ендовой выглядит не очень привлекательно.

Если проектируется крыша с крутыми скатами, то самым подходящим решением для нее будет использование ендовых закрытого типа. В данном случае на соединение скатов присутствуют как нижние, так и верхние ендовы. При выполнении работ необходимо обеспечивать самое плотное прилегание наклонных поверхностей. Зато данный тип стыковки позволяет максимально герметизировать соединение.

Что касается сочлененной ендовы, то данный тип стыковки представляет собой соединение, в котором кровельные листы с двух скатов переплетаются между собой. Такой вариант позволяет максимально эффективно защищать подкровельное пространство от попадания влаги.

К основным достоинствам закрытой и сочлененной ендовы стоит отнести:

1. Эстетичный внешний вид.
2. Улучшенную гидроизоляцию.

Конечно, кровля с таким типом ендовы выглядит намного привлекательнее и надежнее защищена от попадания влаги внутрь. Однако стоит помнить о том, что минусов у таких вариантов тоже хватает. К ним можно отнести:

1. Сложность монтажа. Выполнить его могут только настоящие специалисты, что в свою очередь ведет к удорожанию работ.
2. С наступлением оттепели могут образовываться ледяные пробки.
3. Мусор из таких ендов придется регулярно вычищать.

В итоге здесь приходится выбирать между красивым видом и практичностью кровли. Но в любом случае окончательный выбор зависит от того, какой будет использоваться кровельный материал и какой угол наклона будет у скатов. Только после этого можно принимать решение по поводу типа ендовы.

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков. По своей конструкции различаются ендовы:

• открытые;
• закрытые;
• переплетенные.

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Видео инструкция позволит разобраться в тонкостях возведения стропильных и кровельных конструкций наиболее популярных типов.

Что такое ендова

Ендова крыши — это желоба, которые используются для облегчения стоков воды, где два участка наклонной плоскости (стыки кровли) встречаются на крыше. Желоба на старых домах чаще всего выполнены из гофрокартона, т.к. шифер очень плохо поддается изгибам и установке для создания внутреннего угла, иногда домашние умельцы гнули жесть или алюминий, которые известны своими качествами прочности.

Фото — Ендова

Данная конструкция является обязательной для здания со многощипцовой кровлей. Кровли с ярко выраженными скатами отлично сами справляются с этой необходимостью, но если на крыше есть несколько соединений, или полый угол задерживает на поверхности воду, нужно использовать данную технологию для продления долговечности конструкции.

Фото — Монтаж ендовы на каркас

Преимущества использования ендовы:

1. Шиферные элементы очень страдают от влияния дождевых вод, материал разрушается, крошится, если не организовать стоки, то кровля сломается и начнет протекать быстрее условленного срока;
2. Конструкция повышает безопасность во время сильных снегопадов и дождя, снег падает небольшими пластами. Не задерживаясь и не леденея, вода льется равномерным потоком;
3. Установка ендовы не занимает много времени и сил, особенно если работать в несколько рук;
4. Скат желательно соединить с водосточной системой кровли. Это поможет улучшить работу ендовы.

Видео: устройство и монтаж ендовы

Особенности обустройства отрицательных изломов крыш

Места стыковки отдельных скатов многощипцовых крыш очень уязвимы к проникновению дождевых или талых вод, поскольку соединить водоотводящие панели без зазора очень сложно. Кроме того, они испытывают высокие нагрузки от снежной массы в зимний период. Поэтому при устройстве разжелобков требуется следовать определённым правилам:

1. Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски.
   В месте стыка двух скатов кровли обязательно монтируют сплошную обрешётку
2. Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
3. Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
4. К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.
5. Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом.
   Стык двух планок ендовы выполняют с нахлёстом, при этом элемент который находится ближе к коньку, должен устанавливаться сверху
6. Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
7. Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
8. Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
9. Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
10. Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.

При правильном монтаже покрытие кровли в точках своего крепления должно касаться досок обрешётки, на которые устанавливаются разжелобки.

Устройство ендовы

Для того чтобы понять принцип работы узла, можно использовать в качестве примера стандартный вариант ендова для металлочерепицы. Конструктивно узел выполняется, как двухуровневая система водоотведения, уложенная на линию угла. В нее входят все перечисленные выше элементы, а кроме того, форма и способ монтажа ендовы при кровле металлочерепицей подбирается таким образом, чтобы максимально быстро и эффективно избавляться от воды и водяных паров, и одновременно не портить внешний вид крыши угловатыми и неказистыми желобами.

Верхняя ендова

На первый взгляд, наружная часть ендового узла выглядит не очень убедительно. Чаще всего форма и цвет верхней ендова, фото, выбирается в размер угла, боковые полки опираются поверх металлочерепицы и служат, в первую очередь, как декоративный элемент, во вторую — для механической защиты от косых дождей, а главное, от давления насыщенных водой снежных масс.

Форма верхней накладки представляет собой V-образный профиль с прямоугольным каналом в центре. Такое сечение обеспечивает необходимый уровень жесткости и облегчает стекание воды и снега. Желоб изготавливают из тонкого оцинкованного листа толщиной 0,4-0,6 мм. Цвет обычно подбирают в тон основному покрытию крыши, но могут быть и контрастные варианты окрашивания.

Размеры верхней ендовы выбираются в зависимости от конфигурации узла и расстояния. Для небольших крыш используются желоба с шириной боковой полки 106 мм и шириной центрального канала 30-40 мм. На высоких двухскатных крышах используется верхняя ендова с полкой в 145 мм и каналом 70-80 мм. Угол раскрытия составляет 135о.

Разумеется, обычный желоб из тонколистового металла, уложенный на кромки скатов, не способен задержать и отвести всю воду, если снег и лед удаляются с крыши верхней накладкой очень хорошо, то дождевая или талая вода практически всегда затекает под кромки. В этом случае в действие вступает нижняя часть ендового узла.

Нижняя ендова

Настоящую полноценную защиту влаги обеспечивает нижний желоб, спрятанный под верхней декоративной накладкой. Внутренняя ендова для металлочерепицы по внешнему виду и профилю существенно отличается от верхнего желоба.

Конструктивно нижний элемент узла представляет собой V-образный желоб из оцинковки, без центрального канала, но с отогнутыми вовнутрь кромочными полками. Отсутствие в центре прямоугольного штампованного профиля обусловлено небольшим количеством воды, стекающей по желобку. Кроме того, нет особой необходимости увеличивать жесткость профиля, так как нижняя ендова практически полностью лежит на обрешетке крыши.

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

• Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
• Закрытая. Стык плотный и прямой.
• Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

ВАЖНО!

Отличие этих способов не в функциональности, а чисто внешнее.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Устройство ендовы

Ендовы как доборный элемент тоже делятся по способу установки:

• Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
• Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.
