Расстояние между стропилами односкатной и двухскатной крыши

Интервалы, между стропилами используемые под разные типы кровельных материалов

Осуществляя расчет шага ноги стропил необходимо учитывать характеристики и размеры кровельного материала. Наиболее популярными можно считать такие виды кровли:

• профнастил;
• керамическая черепица;
• металлочерепица;
• ондулин;
• шифер.

Данные виды кровли используют для монтажа крыш жилых домов, бань, хозяйственных построек. Для каждого типа кровли и формы крыши, односкатной, двухскатной или иной используется определенный промежуток между стропилами.

Профнастил

Профнастил современный долговечный материал, изготовленный из оцинкованного листа, сформированного в определенный профиль. Материал легкий, прочный. При его использовании расчет расстояния между рядом стоящими стропилами составляет 60-90 сантиметров. Большее расстояние возможно, только если есть скрепляющая стропила доска большого сечения. Обрешетка для профнастила делается из доски тридцатки, монтируется через 50 см друг от друга, если угол крыши 15°, профлист укладывают на обрешетку, устланную без промежутков.

Шаг стропил под профнастил не зависит от его марки. Так, С44 самый тяжелый материал крепят на обрешетку с пролетом 30 см, но шаг стропил при этом не меняется.

Керамочерепица

Расчет шага стропильных балок под керамочерепицу, материала большого веса, дорогостоящего, несколько отличается от прочих. Для материала вес, которого велик, используют только просушенные прочные балки сечением 50х150, 60х180 см. Оптимальные, принятые за стандарты расстояния между стропилами составляют от 80 до 120 см. Выбор интервала зависит от уклона и типа крыши. Расчет необходимо производить с учетом длины стропильной балки. Для самого длинного стропила требуется минимальный шаг и наоборот малая длина стропила позволяет использовать шаг максимальной ширины.

Металлочерепица

Металлочерепицу можно смело назвать лидером среди всех кровельных материалов. Ее используют для сложных, вальмовых, щипцовых, шатровых, односкатных крыш. Монтаж ее намного проще керамической черепицы. Металочерепицу можно положить на старую крышу, заменить керамочерепицу, шифер, используя при этом старый шаг. Металлочерепица вести меньше в 10 раз, поэтому используют балки меньшего сечения 50х150, шаг между стропилами составляет от 60-90 см, стандартные величины. Особенно удобно утеплять такую крышу, включив в расчет ширину рулонного или листового утеплителя.

Ондулин

Этот вид мягкой кровли становится все более популярным, легкий, удобный в монтаже, прочный и долговечный. Листы ондулина крепятся в нахлесток на обрешетку 40х50 из досок хвойных пород деревьев (шаг 60 см).

Шаг стропильных ног при этом от 60 до 90 см. Балки нужны сечением 50х150 или 50х200.

Шифер

Шифер широко используется для покрытия хозяйственных построек, бань, домов, гаражей. Поэтому, какое должно быть расстояние между стропилами при использовании этого кровельного материала знают многие. Использование именно этого материала создало систему шага стропил 60-80, обрешетки 50х50. Обрешетку делают из брусков 50х50 или тридцатой доски в зависимости от ската. Для пологой односкатной крыши используется шаг обрешетки 45 см, для двускатной – 65 см.

Выбор сечения стропил и их материала

Для Подмосковья, учитывая уже собранную нагрузку, применимы деревянные стропила. Они могут быть выполнены в виде бруса или оцилиндрованного бревна, сечение четко коррелирует с шагом стропил и длиной стропильной ноги.

Как видно из таблицы, даже при небольшой длине ската (до 3 м) и малом расстоянии между стропилами необходимо сечение не менее 80х100 мм. Собственный вес такого бруса (или бревна диаметром 100 мм) составит около 8 кг. Необходимо проверить, насколько собственный вес стропил увеличит общий вес кровельного пирога (а соответственно, нагрузку на стропила).

Пример расчета 1 (Подмосковье)

Для этого примем длину стены 6 м, длину ската 3 м и предварительно выберем шаг 1 м. Требуется 7 штук стропил весом 56 кг, общая площадь крыши составляет 18 кв.м. Итого для Подмосковья (берем нагрузку по максимуму)

18х312+7х8=5 672 кг (на всю крышу). Вспоминая формулы сопромата, применяем стандартный метод вычисления несущей способности балки (в данном случае стропила).

Допустимый момент сопротивления бруса с сечением bxh=8х10 (высота на ширину)

W = bh2/6=133 см.куб.

Балка с таким моментом может выдержать прогиб (R в формуле – модуль упругости древесины, для сосны второго сорта, которая обычно идет на конструкции, R=150 кгс/см.кв.)

M = WR=133х150=20 615 кг*см = 206 кг*м

С учетом длины пролета 3 м распределенная нагрузка на погонный метр балки

Q=8M/l2=8х206/32=183 кг/м.

Если шаг балок принят 1 м, то максимальная распределенная нагрузка на квадратный метр составляет, как уже было рассчитано выше, по максимуму 312 кг, что почти вдвое выше допустимого. Следовательно, данный шаг и/или сечение стропил не подходят.

Проводим повторную проверку, выбирая шаг стропил 600 мм. В этом случае максимальная допустимая нагрузка на погонный метр стропила будет

Q=183/0,6=305 кг/м.

Это уже гораздо ближе к требуемой нагрузке.

Но более рационально не уменьшать шаг стропил двускатной крыши, а увеличить сечение бруса.

Если мы примем следующее по порядку сечение из предложенной выше таблицы (8х13 см), получим

W = bh2/6=225 см.куб.

M = WR=225х150=33 800 кг*см = 338 кг*м

Q=8M/l2=8х338/32=300 кг/м.

Уменьшая шаг стропил до 0,9 м, получаем допустимую распределенную нагрузку 300/0,9=33 кг/м, что вполне достаточно для заданных условий.

Пример расчета 2 (Петропавловск-Камчатский)

При тех же начальных условиях – длина стены 6 м, скат трехметровый, шаг 1 м – нагрузка на крышу составляет по максимуму 592 кг без учета веса стропил. Из приведенного выше примера расчета понятно, что для такой нагрузки надо либо серьезно увеличивать сечение балки, либо сокращать шаг. Оба варианта не рациональны, поскольку за счет веса балок увеличат нагрузку на несущие конструкции здания на 12…25%, что нежелательно.

Но можно заменить материал, приняв металлические стропила.

В этом случае обрешетка будет не сплошной (как предложено в примере сбора нагрузки), а разреженной, и также металлической. Соответственно, вес конструкции уменьшиться как минимум на 15…30 кг/кв.м., а несущая способность возрастет.

Посчитать несущую способность двутавра или швеллера сложнее, чем бруса с прямоугольным сечением, для этого необходимо использовать специальные формулы.

Для примера приведена форма расчета двутавровой балки в расчетной программе.

Используем формулы расчета из примера 1, заменив рассчитываемый момент сопротивления уже известным моментом для стальной балки. Имеем в виду, что модуль упругости стали (как на сжатие, так и на растяжение) составляет 21 000 кгс/см.куб.

Для двутавра №10

W = 39,7 см.куб.

M = WR=39,7х21 000 =833 700 кг*см = 8337 кг*м

Q=8M/l2=8х8337/32=7410 кг/м.

Полученное значение намного превышает величину предельной нагрузки на крышу. Соответственно, пролет здесь можно спокойно увеличивать до 2м – это не приведет к разрушению конструкции.

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

• монолитные дома. Лучший вариант – фиксация анкерными болтами;
• деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
• газобетон, пенобетон. Обычно используются шпильки или арматура;
• если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Стропильная система одного и двух скатов

В последнее время односкатная крыша получает все большую симпатию. Оно и понятно, ведь материалы только дорожают, а так хочется сэкономить. Благодаря несложной конструкции это получится сделать. Стропильная система одного ската довольно примитивна. Для этого просто нужно положить балки на венец и закрепить. Конечно, не стоит забывать про изоляционный материал.

Максимальный наклон односкатной крыши может быть 30 градусов, а пролет составлять 6 метров (это правило действует для пиломатериалов). Самым оптимальным уклоном считается 15-20 градусов. Под таким углом, ветровая нагрузка не причинит особого вреда, но вот снежный покров будет доставлять некоторые неудобства. Решением этой проблемы может стать размещение вашей постройки «по ветру», что позволит ему удалять снежную массу с крыши естественным образом.

Альтернативным вариантом односкатной кровли является двухскатная. Она представляет собой некоторое количество прямоугольников, соединенных воедино при помощи мауэрлата и конька. Стоит отметить один интересный факт. Когда форма треугольника приближается к равнобедренному, то его жесткость возрастает. В связи с этим при уклоне кровли до 60 градусов можно позволить расширить шаг между стропильными ногами.

Но не стоит заигрываться с расчетами, ведь это может привести к увеличению парусности и расходу пиломатериалов. Самым оптимальным уклоном скатов для двухскатной системы – 45 градусов.

Проекты и чертежи

В процессе планирования двускатной крыши готовится чертеж. Это схема будущей конструкции, где есть скаты, фронтон, конек. По сути, план представляет собой рисунок с проработанными элементами в разных проекциях, отображающий способы завязывания стропил. Составление чертежа двускатной крыши выполняется с учетом всех этапов работ.

Схема ее возведения включает:

• брусья для обрешетки;
• балки и стропилы;
• схема укладки тепло- и гидроизоляции;
• схема размещения кровельного покрытия;
• схема установки дополнительных креплений;
• чертеж установки системы вентиляции, дымохода.

Грамотно составленный план кровельного перекрытия позволит сократить статью расхода на приобретение строительных материалов. Для создания проекта любого типа используется тот или иной вид материалов, исходя из расчетов и с учетом надежности покрытия. Учитывается также размер кровельного покрытия. При чертеже обязательно прописывается часть стропильной системы, что позволяет понять, насколько максимальной может быть нагрузка на крышу.

В план также входит:

• план ливневки (ливневая канализация определенной длины);
• элементы соединения скатов;
• площадь конструкции;
• схема мест примыкания кровли (прижимной профиль).

Когда нужно рассчитывать расстояние между стропильными ногами

Такая необходимость возникает очень редко и в основном касается нежилых помещений. К примеру, застройщик уже имеет доски для изготовления стропильной системы, ему необходимо знать, на каком расстоянии фиксировать стропила, чтобы крыша выдерживала расчетные нагрузки. То есть, нужно делать обратный расчет. Если в стандартной ситуации расстояние известно и с учетом этих параметров подбираются размеры досок, то во втором случае все наоборот. Известны размеры стропильных досок, нужно определить шаг стропилин. Делается это в таком порядке.

1. Узнайте величину снеговых и ветровых нагрузок на кровлю в данном климатическом регионе. Величина угла наклона скатов стропильной системы задана. Если кровля из штучной черепицы или асбестоцементного шифера, то рекомендуется к полученной сумме прибавить их массу. Вес более легких материалов при расчетах игнорируется.

2. Определите распределенную нагрузку. Если стропильные ноги имеют наклонные упоры, то следует знать максимальное расстояние между двумя точками. К примеру, от конька до упора 1,5 м, а от мауэрлата 3,0 м. Для расчетов нужно брать 3,0 метра именно на этом участке стропильные ноги должны иметь максимальную прочность.

3. Первые два действие ничем не отличаются от обычного ранее описанного расчета. А далее необходимо воспользоваться СНиПами и узнать, какие максимальные нагрузки на изгиб выдерживают пиломатериалы. Не подбирать их значения с учетом нагрузок, как ранее описывалось, а наоборот, пользоваться уже имеющимися значениями.

Зная общую нагрузку на крышу и максимальную нагрузку на одну стропилину простым арифметическим действием определяем количество стропильных ног. Разумеется, все округления делаются в большую  сторону, излишек запаса прочности стропильной системе никогда не повредит. Последний этап – длина ската крыши делится на минимальное количество стропилин и получается расстояние между ними. Округления нужно делать в сторону уменьшения шага.

Расчет шага между стропилами

Промежуток между стропильными ногами принято называть шагом стропил или шагом стропильных ног.

Обычно в конструкции крыши это расстояние не должно быть больше одного метра, допустимый минимум – 60 сантиметров.

Чтобы для заданной длины крыши произвести расчет необходимого количества стропил, соответственно, определить шаг стропил, действовать надо следующим образом:

1. По карнизу крыши измеряется длина ската.
2. Полученное значение делится на единицу измерения, в данном случае на выбранный шаг стропил. Например, при шаге стропил в 1 метр длина делится на 1, если шаг – 80 см, то на 0,8 и т.д.
3. На следующем этапе расчетов к полученному результату добавляется единица, затем это значение округляют в большую сторону. Так выясняется нужное количество стропил, которые предполагается установить на один скат крыши.
4. Общую длину ската потребуется разделить на полученное количество стропил – в результате получаем значение межосевого промежутка между стропилами, которое и называют шагом стропил.

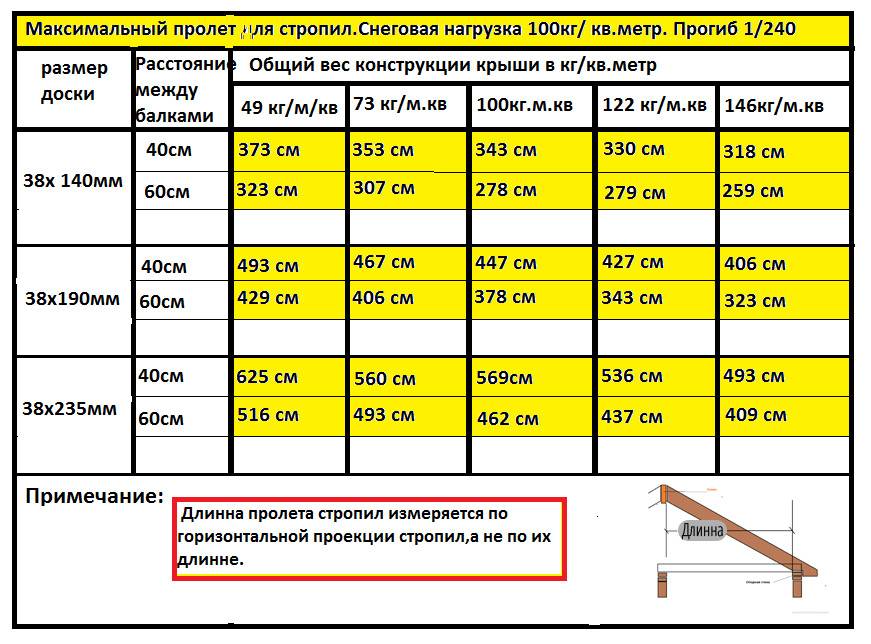

Таблица расчета длины стропил, шага между ними и сечения бруса

Например, при длине кровельного ската 27,5 м и стропильного шага длиной 1 м вычисление будет таким:

27,5м / 1м = 1 + 27,5 = 28,5

Далее полученный итог округляют до ближайшего целого числа в большую сторону:

Соответственно, 29 стропил понадобится для ската кровли.

Итак, 95 см – это и есть промежуток между осями стропил, устанавливаемых на скате крыши.

Однако в общей методике расчетов не учитываются особенности определенных материалов для кровли.

Наиболее часто встречающиеся виды покрытий можно рассмотреть подробно – как, согласно рекомендациям профессионалов, следует подбирать шаг стропил при сооружении стропильной системы в зависимости от выбранной разновидности кровельного материала.

Шаг стропил под покрытие из металлочерепицы

При постройке загородных домов наиболее частым материалом для кровли становится металлочерепица.

Кровля из металлочерепицы внешне выглядит как настил из глиняной черепицы, но в сравнении с глиняным покрытием обладает множественными преимуществами .

• что касается выполнения монтажа, листовая металлическая черепица намного более технологична, и время, затрачиваемое на сооружение кровли, при этом значительно сокращается.
• такой кровельный материал по весу намного легче, чем черепица из натуральной глины: различие в массе 1 кв.м. составит около 35 кг – в зависимости от толщины натуральной черепицы.

Как сделать двускатную крышу под профнастил

Для многих приоритетным вариантом покрытия двухскатной кровли являются листы профнастила. Эксплуатационные характеристики данного материала зарекомендовали себя наилучшим образом среди владельцев загородных домов. Профнастил одновременно сочетает достойный внешний вид и высокий уровень качества. Двухскатный каркас, покрытый профлистом, отлично справляется с различными воздействиями окружающей среды. Уклон конструкции крыши препятствует задержке снега зимой и скоплению дождевой воды, данные условия немаловажны для строительства на территории России.

Создание стропильной системы с двумя скатами не составляет особой сложности, укладка кровельного материала также возможна своими руками. Чтобы успешно осуществить строительство крыши здания своими силами, необходимо иметь опыт в монтаже, спросить совета у профессионалов о правилах ведения стройки и составить подробный чертеж для дальнейшей реализации. При создании стропильной системы, следует учитывать технические характеристики профнастила, соблюдать корректное расстояние между стропилами. Правильный подход перед началом строительства, облегчит последующий монтаж.

Каркас крыши с двумя скатами и его преимущества

Крыша, состоящая из двух скатов – это конструкция, в которой два элемента соединяются в коньковой части. Значение уклона определяется от конька крыши. История архитектуры свидетельствует о том, что крыша с двумя скатами применялась в древнем домостроении. Благодаря надежности, простоте и доступности осуществления, данную конструкцию используют достаточно часто в современном малоэтажном строительстве. Каркас стропильной системы допускает вариацию карнизных свесов по размеру и различную форму фронтонов. При монтаже крыши здания своими силами потребуется набор оборудования и материалов, который под силу организовать каждому.

Специфика металлического покрытия

Для производства профнастила используют сталь различной толщины, поэтому материал может быть следующих видов:

• Кровельный (укладывается поверх стропил). Листы могут быть полимерными и покрыты слоем цинка. Для полимеров характерны различные цветовые варианты (от синей до коричневой палитры оттенков). Оцинкованное покрытие не отличается разнообразием цветовой гаммы, материал доступен только в сером тоне. Габарит профиля листов кровельного материала – от 35 до 75 мм;
• Для покрытия стен. В данном случае поверх основания всегда наносится полимерный состав (в процессе производства). Область применения стенового профнастила: возведение ограждений, строительство перегородок, а также отделке зданий. Высота профнастила варьируется в пределах 8-21 мм. Незначительный размер высоты листов обозначает условия эксплуатации материала – профнастил не должен испытывать существенного давления;
• Несущий (усиленный) вариант. Подходит для создания опалубки здания. Каркас будущего строения конструируют из металлических элементов, приваривая к опалубке, после чего происходит фиксация бетонным раствором.

Альтернативным вариантом покрытия кровли является черепица из металла, ее устройство также достаточно легко организовать своими силами. Однако ее стоимость дороже, чем листов профнастила.

Выбор кровельного покрытия

Зачастую для кровли выбирают следующие марки профнастила: Н75, Н60 и НС35. Ориентир для размера листов – крыша с двумя скатами должна быть полностью покрыта от элемента конька до окончания карнизной линии. Для соединения элементов необходимо делать запас в 0,5 метра.

Стандартный габарит отдельного элемента профнастила: 12 метров – длина листа, от 0,6 до 1,25 м варьируется ширина профлистов, толщина – от 0,3 до 1,5 мм.

Проводя замеры объекта строительства своими силами, учитывайте следующее правило: лист покрытия крыши устанавливают таким образом, чтобы его край выступал за карниз на 40-50 мм.

Что необходимо для строительства двускатной крыши?

Для правильного устройства профнастила в качестве кровельного покрытия потребуется:

• Материал для создания гидроизоляционного слоя;
• Крепежные элементы;
• Ножницы, которыми можно резать металл;
• Пила с дисками для разных видов работ;
• Строительный уровень;
• Брус (сечение 10х10 см);
• Электролобзик.

При работе с профнастилом запрещается использовать болгарку, а также круги с абразивной поверхностью.
