Как производится крепление стропил

Чем крепить?

Единого мнения о том, какой крепеж будет наилучшим решением для соединения подобных конструкций, на сегодняшний день нет. Но скобами точно никто такие элементы не крепит, а пластины используются лишь при создании определенных типов соединений. И то не всегда. Самыми часто используемыми являются гвозди и саморезы. Каждый из этих крепежей имеет свои сильные и слабые стороны.

Для изготовления стропильного механизма применяются оцинкованные саморезы, которые не подвержены воздействию коррозии. Они очень просто завинчиваются. Для этого подойдет даже простенький шуруповерт. Их недостатком будет долгое удаление, если конструкцию по каким-то причинам потребуется демонтировать.

С гвоздями любят работать за то, что они имеют разный размер, а для их забивания нужен всего лишь молоток. Для фиксирования стропил лучше всего будет использовать специальные гвозди с зазубринами, что позволяет создать с древесиной максимально качественное соединение.

Порядок крепления стропил к мауэрлату двухскатной крыши

Чтобы установка прошла максимально быстро и просто, без ошибок, стоит придерживаться определенного порядка действий.

  1. Уложить стропильную ногу на конек и мауэрлат для определения угла подрезки балки.
  2. Наметить линию обрезки.
  3. Отпилить фрагмент стропильной ноги.
  4. Уложить стропило на место с подшивкой опорного бруска при необходимости.
  5. Выполнить соединение стропил над коньком. Это можно сделать со смещением балок так, чтобы они соединялись внахлест, или скрепить балки встык, наложив дополнительную связь.

Если установка производится так, чтобы вверху стропильные ноги не просто опирались на конек, а имели запил, последовательность работ немного меняется. После обрезки первого стропила под упор на мауэрлат и выполнения запила под конек эта деталь используется как шаблон для всех последующих. Стропила при этом заходят друг за друга, обрезаются после закрепления всех балок.

При выполнении запила на нижнем конце стропила поступают аналогично – подгоняют одну балку и используют ее как шаблон для других.

После первичной установки каждая стропильная нога дополнительно закрепляется металлическими фиксирующими элементами – гвоздями, шурупами (обязательно с использованием металлических шайб!), скобами, хомутами и так далее.

Как осуществляется крепление стропил к мауэрлату

После окончания работ по установке и креплению мауэрлата к стене надо переходить к монтажу стропильной системы. В зависимости от разновидности стропил, (висячие или наслонные), формы конструкции, поставленных перед крепежным узлом задач крепление может быть двух видов:

  • жестким;
  • шарнирным.

Шарнирный тип имеет различную степень свободы. В основном для стропил применяется крепление с нулевой степенью, или жесткое сопряжение, исключающее возможность поворотов, смещений.

Скользящая разновидность сопряжения дает возможность нивелирования усадки здания и температурного расширения древесины, тем самым предупреждая разрыв конструкции и возникновение чрезмерно сильных распорных нагрузок на стены.

При создании жесткого сопряжения используются:

  • металлические уголки;
  • гвозди;
  • опорные брусья (их прибивают к стропилам).

Подбивание опорного бруса под стропильную балку осуществляется таким образом, чтобы балка жестко опиралась на мауэрлат по линии давления. Опорный брус может иметь длину до 1 метра. Следование этим рекомендациям позволяет избежать перпендикулярных оси мауэрлата смещений.

Для препятствования смещениям стропил вдоль мауэрлатной оси в поперечном направлении применяются металлические уголки, гвозди. Гвозди необходимо вбивать под углом с обеих сторон так, чтобы они входили в брус накрест. Третий гвоздь забивается сверху через стропильную балку вертикально.

Создание скользящего сопряжения производится тремя способами:

  • посредством запила в доске стропила с последующей укладкой запилом на мауэрлат и креплением с помощью гвоздей, пластин (уголков) или скоб;
  • методом выпуска балки стропила на стену и ее закрепления пластиной;
  • осуществление крепления с использованием так называемой “салазки” – особого крепежа на основе стали для стропильных соединений.

Последний способ чаще всего применяется для каркасно-панельных конструкций, домов из бруса или дерева. Каркасные и деревянные постройки дают заметную усадку. В случае, когда кровельная конструкция не может смещаться одновременно с коробкой дома, возникает огромное напряжение, которое способно разрушить и стропильную систему, и стены дома.

Крепежные элементы

Итак, для крепления стропил в нижней части могут использоваться:

  • металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
  • гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
  • гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

Виды крепежных элементов

Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

Крепление стропил к мауэрлату

Виды стропильных систем

Стропила могут быть висячими и наслонными .

Висячие опираются на стены и создают распор. Чтобы уменьшить его, в основании стропил делают затяжки, которые соединяют стропила и образуют с ними треугольники. Висячие системы различных типов используются для домов шириной не более 17 м. В зависимости от ширины строения, устраивают их по-разному.

Если ширина дома не больше 9 м, то стропила поддерживаются вертикальным брусом — так называемой бабкой. Она находится под коньком.

Если ширина дома от 9 до 13 м, дополнительно устанавливают подкосы, которые одним концом упираются в стропильные ноги, а другим — в бабку.

При ширине дома 13-17 м используются две вертикальные стойки, соединяющиеся в верхней ригелем (подгоном), как на рисунке.

Наслонные стропила опираются на несущую стену или колонны внутри здания. При таком способе стропило имеет три или больше точек опоры. Наслонный тип стропильной системы создает меньшую нагрузку на стены здания и более прочен, его используют для зданий большей ширины. Такие крыши могут быть устроены по-разному, в зависимости от расположения внутренних стен, они могут быть симметричными или асимметричными.

Виды соединения стропил в верхней точке

Перед тем, как определиться с формированием верхней точки кровли, нужно знать основные способы крепления стропил как между собой, так и к коньковому брусу. Их немного, но они сформированы на основе опыта поколений строителей и проверены временем.

Встык

Это самый сложный способ. Нужно очень точно подрезать торцы стропил, чтобы они плотно упирались друг в друга по всей площади, иначе нагрузка будет неравномерной. В таком случае доски могут треснуть. Но при правильном выполнении это соединение считается самым надёжным.

Внахлест

Концы стропил накладывают друг на друга с опорой на конёк и стягивают — обычно гвоздями, но иногда и болтами. Это менее надёжный метод, чем крепление встык — чаще всего он применяется в хозяйственных постройках.

На брус

В этом варианте стропила крепятся непосредственно к коньку. Соединение на брус используют в основном для кровель шириной более 4,5 метров. Система считается достаточно надёжной, но за это приходится платить свободным местом на мансарде — чаще всего под конёк приходится ставить опоры.

Главные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли.
Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

  1. Пластинами.
  2. Крепежными элементами LK.
  3. Уголками.
  4. Кронштейнами WВ.
  5. Саморезами.
  6. Разновидностями уголка КР.
  7. Стяжками из проволоки.
  8. Монтажной лентой перфорированной ТМ.
  9. Болтами с гайками.
  10. Кронштейнами WВ.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Как крепить стропила к мауэрлату

Крепеж стропильной системы в виде стального уголка

Есть два метода крепления стропил к мауэрлату:

  1. жесткое;
  2. скользящее.

Тип сопряжения выбирают в зависимости от конструкции и формы крыши и, соответственно, от конкретного типа используемых стропил – висячих или наслонных.

Главным принципом жесткого метода соединения стропил с мауэрлатом является полное исключение возможности каких-либо воздействий (сдвиги, повороты, изгиб, кручение) между обоими конструктивными элементами.

Данный результат может быть достигнут следующими способами:

  1. креплением при помощи уголков с опорным подшивным брусом;
  2. посредством выполнения седла (запила) на стропильной ноге с последующим закреплением полученного соединения при помощи скоб, гвоздей и проволоки.

Первый случай предполагает создание опоры стропильных ног на мауэрлат при помощи опорного бруса.

При этом стропило жестко упирается по линии давления, что возможно благодаря подшиваемому брусу до одного метра в размере, после чего фиксируется по бокам металлический уголок для стропил с целью исключения поперечного смещения.

Второй метод крепления стропильных ног к мауэрлату применяется чаще, и предусматривает прибивание гвоздей с боков, под углом в направлении друг к другу (происходит скрещивание внутри мауэрлата), а после в вертикальном положении забивают третий гвоздь.

В результате узлы крепления стропил достигают высокой жесткости.

Помимо этого, каждый из типов сопряжения страхуется дополнительным соединением стропильных ног со стеной здания при помощи анкеров и проволоки-катанки.

Стропила одного типа, то есть имеющие одинаковый угол ската по всей площади крыши, подготавливаются при помощи шаблона единообразным способом.

Скользящее крепление стропил выполняют с использованием подобного крепежа

Шарнирное или скользящее сопряжение с двумя уровнями свободы достигается путем применения специального крепежа, обеспечивающего возможность свободного перемещения (в заданных пределах) одного из сопрягаемых элементов.

В нашем случае данным элементом служит стропильная нога по отношению к мауэрлату. Выделяют следующие варианты крепления стропил к мауэрлату с обеспечением возможности сдвигов:

  1. Выполнение запила с последующей укладкой стропила запилом на мауэрлат:
  2. соединение с боков двумя гвоздями наискось в направлении друг к другу;
  3. соединение при помощи одного гвоздя, прибиваемого сверху в вертикальном положении сверху вниз сквозь стропильную ногу в тело мауэрлата;
  4. как альтернатива гвоздям – стальные пластины для крепления стропил, имеющие отверстия под гвозди;
  5. крепление стропила к мауэрлату при помощи скобы.
  6. Выпуск стропильной ноги за стену с выполнением единичного крепления крепежными пластинами.
  7. Крепление при помощи специального стального крепежа для стропил – так называемыми «салазками».

Все перечисленные методы позволяют стропильной ноге упираться в мауэрлат, однако при подвижках система обладает возможностью двигаться относительно друг друга.

Сопряжение скользящего типа часто можно встретить при постройке домов. Особенно подобный прием соединения стропил и мауэрлата актуален для деревянных домов, сооружаемых из бруса или бревен.

Постепенная усадка стен здания приводит к искажению первоначальной геометрии дома, а это при использовании жестких сопряжений может привести к нарушению целостности стен.

Благодаря скользящим соединениям, бревенчатые стены, фронтоны, а также вся остальная конструкция крыши может постепенно как бы подстраиваться под усадку.

Сборка всей конструкции производится сперва на земле. Выполняются все замеры, выпиливаются врезки в стропильных ногах и мауэрлате, после чего проходят тщательную подгонку.

А далее производится крепление стропильных ног и установка других элементов кровли на здание в порядке очередности.

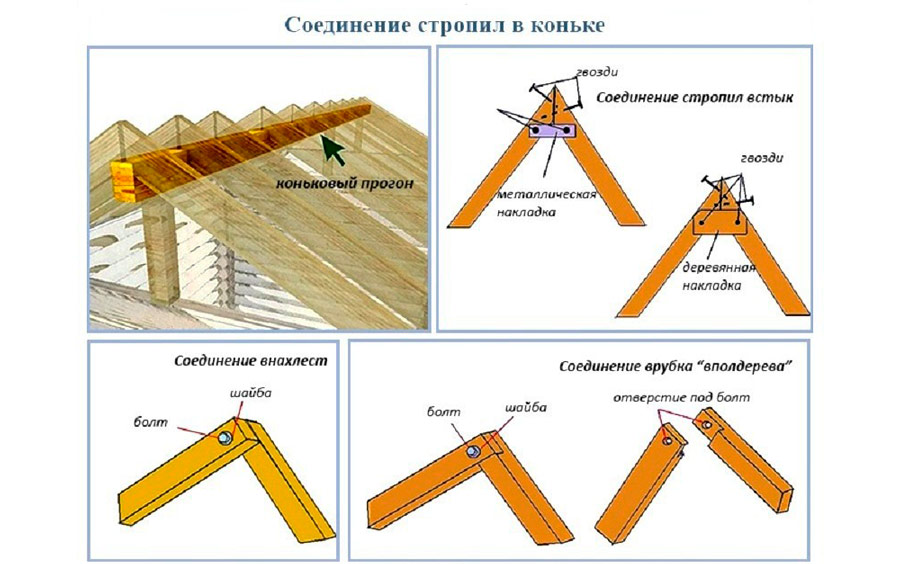

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

    • крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе. Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;
    • крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы. При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;
    • привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего. Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Видео по теме:

Существуют и другие варианты подобного крепления. Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

  • в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
  • стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
  • дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

  • стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
  • по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
  • по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
  • готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

  • модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
  • модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
  • модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Стыковка стропил с мауэрлатом — крепеж пластинами, уголками

Узловые элементы при стыковке стропила с мауэрлатом выполняются из древесины, и могут быть такими:

  1. Упор прямо в мауэрлат.
  2. Зуб с упором и шипом.
  3. Зуб только с упором.

Одинарный зуб для врубки выполняется при обустройстве крыши с крутыми склонами (более 35º). Тогда в мауэрлате вырезают гнездо, а в стропиле – зуб и шип, который предотвратит горизонтальное смещение ноги. Если у крыши уклон более пологий, то вырезают двойной зуб для врубки, однако, делают это очень редко.

Для облегчения работы в последнее время все чаще выполняется крепление стропил металлическими уголками, что еще и существенно ускоряет процесс. Кроме того, могут применять болты, скобы, пластины, хомуты и петли.

При строительстве дома из бруса или оцилиндрованных бревен используется метод плавающего крепления. Это нужно, чтобы в процессе усадки деревянного здания каркас немного смещался и не повредил несущие стены. Следовательно, используются специальные уголки для крепления стропил, которые могут обеспечить подвижность. В них один из элементов закреплен жестко, а второй – может несколько смещаться.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: «Как и чем обработать стропила и обрешетку – выбираем антисептик»). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий

При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши

Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества

Основные правила

Если говорить об основных правилах, проводя монтаж такой системы, то следует принять во внимание следующие аспекты

  • При применении болтов и шпилек требуется осуществлять прокладку шайб под них. Такие действия дадут возможность существенно увеличить прочность соединения любой стропильной ноги.
  • Для прикрепления стропил к мауэрлату применяется специальный крепеж – уголки. Их прикрепляют с применением подходящих саморезов или гвоздей.
  • Стропильный запил к мауэрлату создают на 25 процентов его толщины. Лучше будет не подвергать разрушению целостность древесины, ведь ей потребуется выдерживать довольно серьезные нагрузки. Более жесткий тип крепежа обычно используют для механизма висячего типа.
  • При монтаже стропил на стены из газобетона либо кирпича брусья должны быть закреплены на мауэрлате с применением крепежа скользящего типа. Такое решение будет крайне востребованным для механизмов с массивной кровлей. Например, для четырехскатной крыши.
  • Фиксирование мауэрлата и стропил с использованием саморезов и гвоздей не всегда дает возможность получить качественный результат. Чтобы соединение было действительно надежным, можно взять металлический уголок с несколькими дырками на планках.

Существуют и некоторые правила создания хорошего крепления стропил к мауэрлату.

  • Любой металлический крепеж должен надежно и качественно фиксировать все необходимые элементы.
  • Размеры запилов требуется хорошо перемерять. Наиболее качественным будет крепеж, если его глубина будет не меньше 1/3 брусовой толщины. Обычно это применимо к материалу с размерами 15 на 15 сантиметров и более.
  • Глубина запила в стропилах не может быть больше 25% ширины досок. Такой узел часто применяется для ног висячего типа, а потому требует дополнительного закрепления металлическими уголками.
  • Чтобы соединить все деревянные части, кроме болта нужна еще спецпластина из металла либо шайба. Такие элементы позволяют не утопить шляпку крепежа в древесину, что предотвратит ослабление конструкции.
  • Применять только гвозди либо саморезы не следует, ведь надежность такого крепления будет невелика. Обязательно следует усиливать их пластинами, уголками и иными металлическими элементами.
  • Если материал кровли имеет большую массу, то вне зависимости от типа стропильного механизма следует использовать соединения скользящего типа.

Следующий момент – нужно выбирать правильное расстояние между балками. Обычно его рассчитывают по пространству между брусочным сечением, точками опоры и схемой создания кровли.

Точки крепления стропил

Стропильные ноги стыкуются друг с другом и с другими элементами системы в нескольких местах:

  • мауэрлат (верхний венец, обвязка);
  • конек или коньковый узел;
  • вертикальные опоры;
  • балки перекрытия;
  • соединения стропил с карнизными кобылками;
  • при большой длине ската сами ноги могут быть сращенными.

Соединения выполняются с запилом или без запила. Метизы, которые используются для крепления:

  • уголки позволяют выполнять соединения без запила. Их крепят к брусу саморезами или гвоздями «ерш»;
  • перфорированные ленты и пластины;
  • кронштейны из двухмиллиметровой оцинкованной стали. Их крепят гвоздями, саморезами, анкерными болтами. На них похожи крепежные элементы LK;
  • «салазки», обеспечивающие скользящее крепление стропил. Такой способ крепежа предотвращает разрушение системы при усадке дома;
  • болты и гайки, саморезы, проволочные стяжки.

Рассмотрим подробнее, как выполняются отдельные узлы.

Установка стропил двухскатной крыши

Существует два способа крепления стропильных ног двускатной крыши: жесткое и шарнирное (скользящее):

  1. Жесткое. В данной технологии главным принципом является полное исключение любых воздействий на соединение: поворотов, изгибов, сдвигов.Достигается такая статичность использованием опорных брусков или уголков. Также выполняют запилы на стропилах, используют гвозди и скобы.Дополнительно соединению придают жесткость при помощи анкеров или крепления к стене при помощи проволоки.
  2. Шарнирное (скользящее) соединение. Таким способом установки, имеющим две степени свободы, пользуются при устройстве стропильной системы в доме, построенном из дерева.В данной конструкции стропила являются движущейся частью. Выполняют подобное крепление при помощи специально выполненного запила.Для закрепления места запила используют стальные пластины, которые прикручивают при помощи саморезов.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
