Характеристики металлочерепицы каскад, виды, размеры, правила монтажа

Инструкция по монтажу металлочерепицы своими руками

Как крыть крышу металлочерепицей? Необходимо начать с расчетов.

Расчет металлочерепицы на крышу

В первую очередь, необходимо сделать замер крыши при помощи длиномерной рулетки. Сложные конструкции крыши разбиваются на отдельные участки и измеряются. Точность расчета необходимого кровельного материала зависит от количества снятых размеров.

Далее, каждый снятый размер необходимо разделить на ширину кровельного листа. При этом следует помнить, что металлочерепица укладывается в нахлест. Поэтому учитывается только полезная ширина кровельного листа.

Резка металлочерепицы

Для раскроя листы металлочерепицы необходимо положить на ровное надежное основание. Ножницы, которые подойдут для раскроя металлочерепицы:

• ножницы по металлу просечные
• электроножницы просечные
• ножницы по металлу рычажные.

Во избежании возникновения коррозии, места срезов после раскроя металлочерепицы необходимо обработать ремонтной эмалью.

Правила крепления металлочерепицы

Как крепить металлочерепицу? При монтаже кровли крыши из металлочерепицы применяются специальные кровельные саморезы длиной до 28 мм. Саморез для металлочерепицы имеет уплотнительную шайбу и шестигранную головку. Обязательным условием при выборе саморезов должен быть цвет и срок службы точно такой, как у кровельного покрытия.

Саморезы вкручиваются шуруповертом. Очень важный этап — поймать вращающий момент шуруповерта. При недостаточном вкручивании уплотнительная шайба самореза не создаст определенную степень герметизации. При чрезмерно вкрученном саморезе уплотнительная шайба деформируется, что грозит ослаблением крепления.

Саморез необходимо крепить в нижнюю часть волны металлочерепицы. Жесткости верхней части волны недостаточно для плотного примыкания самореза с уплотнительной шайбой. У верхней части волны металлочерепицы осутствует площадка примыкания к стропильной конструкции. В этом месте саморез просто сомнет кровельный лист.

На один квадратный метр металлочерепицы необходимо вкрутить 6-8 саморезов. Кровельные листы скрепляют между собой более короткими саморезами.

Видео инструкция по монтажу металлочерепицы своими руками поможет вам покрыть крышу.

Ещё одно подробное видео по укладке крыши из металлочерепицы своими руками.

Монтаж ендовы

Функции ендовы при монтаже крыши из металлочерепицы:

• защита стыков двух скатов от атмосферных осадков
• снижение дождевых и снеговых нагрузок на кровельное покрытие
• улучшение внешнего эстетичного вида крыши.

Ендова закрывает пространство между двумя стыками крыши. Различают нижние и верхние ендовы.

Нижняя ендова устанавливается до монтажа металлочерепицы. Защищает подкровельное пространство от попадания влаги.

Верхняя ендова крепится поверх листов металлочерепицы. Служит, в основном, декоративным элементом и придает крыше эстетичный внешний вид. При креплении верхней ендовы саморезами необходимо проконтролировать, чтобы не повредилась середина нижней ендовы.

Ендовы, изготовленные из оцинкованной стали, продлят срок эксплуатации кровли.

Установка конька на крышу из металлочерепицы для вентиляции

Теплый воздух из внутренних помещений дома поднимается вверх. Это способствует образованию влаги под кровлей. Чтобы избежать таких неприятностей, необходимо установить доску на коньковый прогон. Доска служит разделителем между двумя половинами крыши. Это необходимо для того, чтобы кровля всегда отдавала вентиляционный воздух только с одной стороны. Эту функцию выполняет конек для металлочерепицы.

С помощью конька и коньковой доски крыша конструируется так, чтобы каждая вентиляционная область выводила воздух в отдельный канал.

Монтаж металлочерепицы своими руками необходимо осуществлять, соблюдая все выше изложенные правила. Тогда в течение длительного времени не потребуется ремонт и замена кровельного покрытия из металлочерепицы.

Время чтения ≈ 3 минут

Особенности укладки металлочерепицы Каскад

• шуруповерт с комплектом бит;
• молоток;
• ножовка по металлу, пила по дереву и лобзик;
• степлер с запасом скрепок;
• рейка и маркер.

Категорически запрещается резать металлочерепицу болгаркой при помощи абразивных кругов. Возможно образование множества сколов полимерного покрытия и образование коррозии металла.

1. Для устройства обрешетки вначале монтируются стропила, соблюдая шаг 600 мм. Это требуется для того, чтобы можно было между ними уложить плиты утеплителя, не создавая мостиков холода. Если крыша мансардная, то рекомендуется укладывать утеплитель толщиной не менее 200 мм. Это обеспечит тепло в подкровельном пространстве.

1. На стропила сверху стелится гидропароизоляционная пленка. Рулон разматывается поперек стропил и закрепляется степлером. Первый слой укладывается снизу, по свесу. Следующий выше, с нахлестом не менее 100 мм.

• Пароизоляционная пленка укладывается на стропила
• Второй слой пленки укладывается внахлест

1. До того как начнется монтаж обрешетки на пленку по стропилам саморезами или гвоздями крепится контрбрусок толщиной 25–40 мм. Это нужно для того, чтобы между досками обрешетки и гидроизоляционной пленкой образовалось вентиляционное пространство, по которому мог бы стекать в водосточную систему образовывающийся конденсат.

1. Обрешетка делается из обрезной доски толщиной 25 –35 мм и шириной 100 мм. Шаг с которым укладываются доски обрешетки по площади крыши разный. Первая доска крепится по свесу. Шаг второй составляет 280 мм. Затем шаг увеличивается до длины волны и составляет 350 мм. Делая монтаж кровли, надо помнить, что вокруг дымоходов, у ендовы и мансардных окон требуется стелить доски обрешетки не соблюдая шаг, а вплотную друг к другу, не допуская щелей. Все деревянные элементы кровли должны быть тщательно обработаны антисептиком в несколько слоев. Желательно обрабатывать древесину до установки ее на крышу.

1. Металлочерепица Каскад покрыта защитной пленкой, поэтому перед укладкой, на земле, эту пленку следует удалять.
2. Укладываются кровельные листы справа налево, с соблюдением правила нахлеста на предыдущий лист. Следующий лист должен закрывать капиллярную канавку на предыдущем. У «Каскада» эта канавка находится слева листа. Если кровля начинает монтироваться слева направо, тогда левый край следующего листа подсовывается под правый край предыдущего на необходимую глубину.

1. Монтаж крайнего элемента по карнизу требуется делать с выступом в 40 – 50 мм. То же самое делается по свесу крыши.
2. Для крепления при монтаже берутся специальные саморезы с резиновой прокладкой и сверлом на резьбе, закручивать которые требуется правильно, не перетягивая и не давая слабины.

1. При монтировании металлической черепицы саморезы надо располагать, соблюдая определенный порядок. По нижней части по карнизу — через волну в каждом втором прогибе, попадая в подошву, прилегающую к доске обрешетки. Боковой нахлест по каждому поперечному рисунку, а последующие листы через ряд волны.

https://youtube.com/watch?v=LVm0bu1La5Q

Достоинства металлочерепицы Каскад

Среди достоинств, которые отличают этот современный кровельный материал, можно выделить такие:

Пожарную безопасность, поскольку материал создан на основе металла и поэтому не горит, как другие кровельные материалы

Это особенно важно с учетом потепления климата и повышения температуры воздуха, а значит, и пожарной опасности.
Устойчивость по отношению к разным проявлениям погодных изменений – дождю, снегу, ветру, солнечному воздействию. Металлочерепица Каскад не подвергается коррозии

Цельность листов сводит к минимуму количество стыков.
Финишное покрытие крыши из такого материала легко монтировать, поэтому опытные мастера могут перекрыть ее буквально за несколько часов. Многое будет зависеть от площади покрытия.
Экономичность, которая обусловлена, как относительно небольшой стоимостью материала, так и технологией ее устройства. Например, можно уменьшить его расход за счет сокращения коэффициента нахлеста листов.
Оригинальность и уникальность внешнего вида, напоминающего по форме плитку блестящего шоколада. Различные по геометрической форме канавки и пазы, которые имеет металлочерепица Каскад,  а также разнообразие цветов позволяют домовладельцам иметь индивидуальную и неповторимую крышу дома.

Крыша, покрытая металлочерепицей Каскад

Одним из основных достоинств этого материала является его прочность, а это, согласитесь,  имеет для крыши не последнее значение

Поэтому тем, кто желает иметь прочную крышу, под которой не страшны любые погодные сюрпризы, стоит принять во внимание, что металлочерепица Каскад – это материал, которой отвечает особым требованиям прочности

Если вы относитесь к людям, которые считают себя практичными и не хотят выбросить деньги на ветер, то покрытие такого вида станет «золотой серединой» между такими подходами, как «дешево и сердито» и «надежно и красиво». Средняя стоимость такой черепицы колеблется в пределах 220 рублей.

Как уже говорилось выше, владельцы построек уделяют пристальное внимание внешнему виду своего дома. Крыша, особенно скатная, занимает большую площадь и во многом формирует впечатление обо всем здании

Вы, скорее всего, убедитесь, что металлочерепица Каскад сделает ваш дом привлекательным и внешне запоминающимся.

При строительстве большого внимания заслуживает фундамент здания. Он должен выдерживать нагрузку от несущих конструкций в виде стен и крыши, перекрытий, полов, отделки стен, полового покрытия, облицовки фасада и т.п. Все это учитывается при расчете нагрузки на фундамент. Свое влияние на него оказывает и кровельное покрытие, которое желательно максимально облегчить. Например, шифер и натуральная черепица будут весить значительно больше, чем металлочерепица Каскад, технические характеристики которой говорят о ее относительно малом весе. Как следствие, это покрытие будет технически более выгодным.

То же можно сказать и об ее монтаже, который благодаря легкому весу является простым и позволяет экономить на зарплате работников и до минимума сократить время устройства финишного покрытия

Это особенно важно, когда кровля монтируется в дождливое время года

Укладка листов

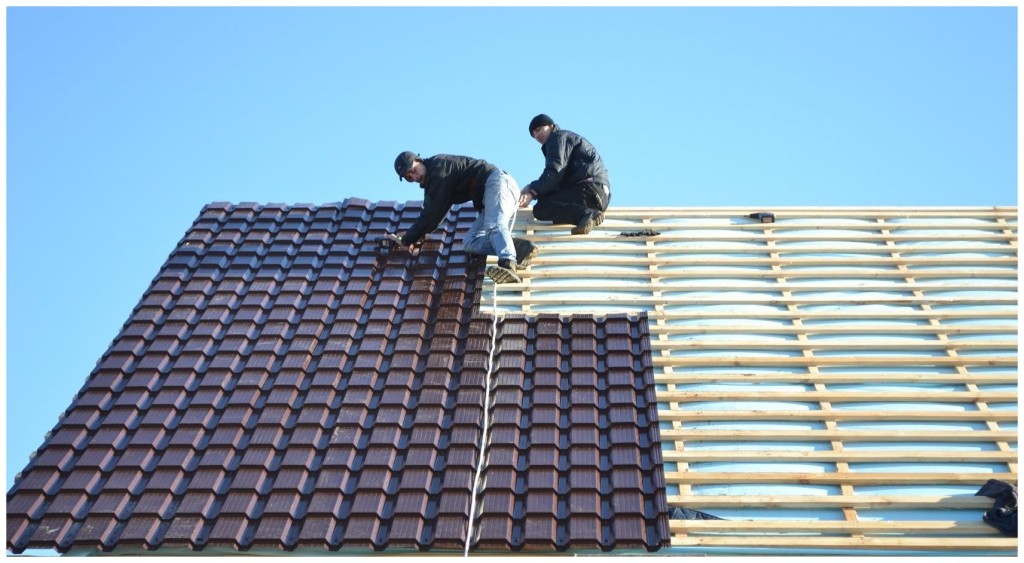

На двухскатной крыше монтаж металлочерепицы Каскад начинается с торца.

Необходимо размещать листы так, чтобы последующий лист накрывал капиллярную канавку предыдущего. У описываемого материала канавка находится на левом краю листа.

Монтаж можно начинать как от правого, так и от левого торца. Когда монтаж начинают справа, то лист укладываются внахлест. Начиная с левого края необходимо лист подкладывать под волну ранее уложенного профиля.

При размещении листов над карнизом необходимо сделать выступ около 4 см.

Крепление металлочерепицы

На шатровидной кровле листы укладываются от высокой точки ската. Сначала несколько листов одним саморезом закрепляется на коньке, потом их надо выровнять по карнизу и после закрепить по всей длине.

Во время монтажа необходимо следить, чтобы листы стыковались.

Закрепляя листы, располагайте саморезы следующим образом:

• в нижней части листа – через волну, в ее подошву;
• в последующих рядах профиля через ряд волны.

Как грамотно подготовиться к процессу установки?

Провести качественный монтаж невозможно без определенных предварительных работ. Говоря иными словами, перед началом работ потребуется собрать особый кровельный «пирог», который состоит из паро- и гидроизоляционного материала, присутствует специальный утеплитель и качественно сконструированная обрешетка.

Обычно выбор качественного кровельного покрытия осуществляется еще при разработке проекта дома, как говорит инструкция по монтажу.

После окончания работ со стропильной системой требуется провести качественные контрольные измерения скатов. В данном случае должны быть измерены горизонтальность, а также прямоугольность конструкции.

Материал широко используется при покрытии крыш, у которых угол ската равен 14 градусов. Важна длина листов, она должна быть примерно на 40-50 мм больше, они пойдут для карнизного свеса. Если длина ската равна 6 метрам, листы материала потребуется разбить на две части и укладывать их строго внахлест.

Производство металлочерепицы и ее составляющие

Производится металлочерепица Каскад на  специальных прокатных станках, с помощью которых происходит формирование гладких стальных листов, имеющие полимерное покрытие и находящихся в бухтах. Перед этим оцинкованный лист обязательно подлежит обработке, в которую включается покрытие его грунтовкой и фосфатным слоем. Тыльная поверхность защищается  лаком. Внешняя поверхность покрывается одним из полимерных материалов – полиэстером, пуралом, полиэстером, имеющим матовый оттенок, пластизолом. Совокупность всех факторов и отличия в покрытии материала  находят отражение в стоимости металлочерепицы и других ее характеристиках.

Черепица Каскад состоит из:

• полимерного покрытия, которое может отличаться по цвету;
• слоя грунтовки;
• слоя фосфата;
• слоя цинка;
• стального листа.

Толщина самого стального листа должна быть не меньше 45 мм. Такой размер наилучшим образом обеспечивает прочность материала.

Обратите внимание! На современном рынке стройматериалов может быть представлена и  продукция с толщиной 40 мм. Однако останавливаться в своем выборе на таком материале будет не очень разумно, поскольку это можает отразится на качестве покрытия

Хотя такая металлочерепица Каскад и привлекает более низкой стоимостью, из-за меньшей толщины она будет деформироваться чаще, чем более толстое покрытие.

Цинковый слой предохраняет материал от коррозийных процессов. Грунтовочный и фосфатный слои обеспечивают дополнительную защиту и являются основанием для последующих слоев. Полимерное покрытие несет ответственность за внешний вид покрытия, то есть его цвет. Кроме этого он защищает материал от воздействия атмосферных осадков и коррозии.

Отдельно остановимся на полимерных покрытиях:

1. Полиэстер считается наиболее популярным среди покрытий, которые имеет металлочерепица Каскад. Производят его на основании полиэфирных красок, в состав которых добавляются различные связующие элементы. Толщина покрытия составляет 25 микронов. Его бешеная популярность объясняется длительным сроком службы и глубоким цветом, который не меняется в течение всего срока эксплуатации кровли. Средние показатели срока службы покрытия из полиэстера – 25 лет.
2. Полиэстер матовый отличается от своего вышеописанного брата технологией обработки тефлоном. Он не отдает блеском, поскольку имеет на поверхности микроскопические неровности. Если потрогать его рукой, то возникнет ощущение, что под ней находится шлифованный камень. Толщина тефлона – 35 микрон. Разнообразие цветов матового полиэстера несколько меньше, но такая металлочерепица Каскад имеет срок службы около 35 лет.
3. Пурал имеет полиуретановую основу, преобразованную полиамидом. Покрытие не отличается сильным блеском, который присущ полиэстеру, но срок службы его дольше – 35 лет, как у матового полиэстера.
4. Пластизолом называют полимерный материал, разработанный на основе поливинилхлорида. В его состав входят пластификаторы. В отличие от других покрытий, он обеспечивает рельефность и с его помощью можно создать финишное покрытие в виде кожи, дерева или снега. Пластизол придает покрытию «металлочерепица Каскад» достаточно большую прочность и делает его стойким по отношению к самым сильным осадкам и высокой температуре. Его толщина составляет 200 микрон.

Особенности монтажа стропил, обрешетки, металлочерепицы

Как гласит сопроводительная инструкция, монтаж металлочерепицы Каскад должен осуществляться на обрешетку с определенным шагом. Отправляясь за покупкой материала, предварительно проводят вычисление общей площади кровли: это даст возможность определиться с числом листов. Перед началом укладочных работ следует запастись молотком, рейкой, маркером, шуруповертом, степлером, скрепками, ножовкой по металлу и пилой по дереву.

Использование болгарки лучше исключить, так как такая порезка сопровождается образованием многочисленных сколов на полимерном слое. В последствии это создает дополнительные предпосылки для появления коррозии. Угол уклона при укладке металлочерепицы лучше брать не менее 14 градусов.

Порядок выполнения работы:

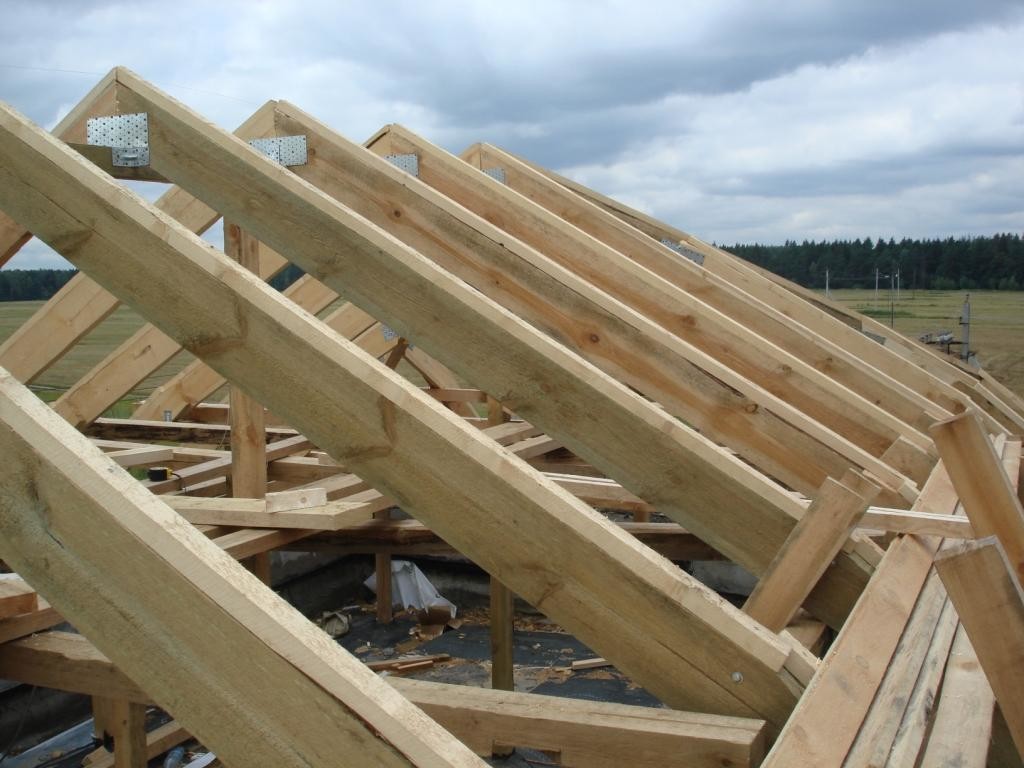

Первым делом следует уложить стропильные ноги. Соблюдаемый при этом шаг рекомендуется в пределах 60 см. Это позволит уложить плиты утеплителя между стропил так, чтобы не появлялись «мостики холода». На мансардах используют теплоизолятор толщиной не менее 200 мм.
Над стропилами необходимо закрепить пароизоляционную пленку. Разматывания материала удобнее будет проводить под углом 90 градусов к стропильным ногам, фиксируя его степлером. Вначале оформляют нижнюю часть кровли, с креплением каждого последующего слоя. Используемый при этом нахлест составляет примерно 100 мм.
Далее укладывают контробрешетку из брусков толщиной 25-40 мм. Таким образом достигается организация вентиляционных зазоров, разделяющих обрешетку и гидроизоляцию.
Для изготовления обрешетки под металлочерепицу Каскад подойдет обрезная доска толщиной 25-35 мм и шириной 100 мм. Шаг обрешетки будет отличатся на разных участках поверхности кровли. Первая доска фиксируется по свесу. Вторая – с отступом в 280 мм. В дальнейшем шаг увеличивают до 350 мм. Дымоход, ендова, мансардное окно оформляется сплошной обрешеткой. Все деревянные детали кровли проходят обязательную антисептическую обработку: лучше всего это выполнить до их установки на поверхность крыши.
Перед укладкой с металлочерепицы нужно снять защитную пленку. Для крепления листов выбирается направление справа налево, с обязательным нахлестом на предыдущий лист. Самое главное при этом – закрывать следующим элементов капиллярную канавку предыдущего. Металлочерепица Каскад имеет данные канавки по левой стороне. Осуществляя укладка слева направо проводится подсовывание левой кромки следующего элемента под правую кромку предыдущего.
Для крепления крайнего листа вдоль карниза оставляют небольшой выступ в 40-50 см

Для крепления листов применяют специальные саморезы, оснащенные сверлом на резьбе и резиновой прокладкой.
При закручивании саморезов важно соблюдать определенную последовательность. На нижних участках они фиксируются через волну, в основание каждого второго прогиба

Очень важно достигать попадания в подошву под обрешеткой, для чего приходится контролировать правильность шага металлочерепицы Каскад. Для фиксации бокового нахлеста используется поперечный рисунок. Все последующие кровельные элементы крепят через одну волну.

Что понадобится для монтажа кровли

Укладка металлочерепицы каскад проводится без особых трудностей. Материал легкий, поэтому использование спецтехники не нужно. Все работы можно выполнить самостоятельно, только привлечь одного или двух помощников. Для монтажа необходимо подготовить следующие инструменты и приспособления:

• Крепить металлочерепицу каскад к обрешетке желательно саморезами. Но покупать первые попавшиеся нельзя. Для работ следует подготовить специальные кровельные саморезы. Они имеют оцинкованное покрытие и специальную резиновую шайбу, которая предохраняет от попадания влаги;
• Инструкция к металлочерепице каскад, как и к другим разновидностям этого кровельного материала, не рекомендует при резке использовать болгарку или другое приспособление с абразивной режущей частью. Такой инструмент повредит защитный полимерный слой, что существенно снизит срок эксплуатации. Поэтому, для разрезания листов металлочерепицы нужно подготовить ножницы по металлу;
• Чтобы ускорить работу приобретите шуруповерт;
• Для разметки используется рейка и маркер;
• Также следует приготовить строительный степлер. Он будет необходим, когда вы будите проводить монтаж гидроизоляционного слоя.

Кроме этого, следует подготовить и другие материалы. Обрешетка под металлочерепицу каскад выполняется из обрезной доски. Ее толщина должна быть одинаковой и составлять в пределах 25-35 миллиметров. Толщина используемой доски должна быть в пределах от 10 до 15 сантиметров. Длина берется такая, с которой вам будет удобно работать.

Также следует приобрести различные доборные элементы. Лучше это делать у того же продавца, у которого была приобретена металлочерепица. Как правило, дополнительно покупается карнизная и торцовая планка, капельник, фартук вокруг трубы, конек и так далее.

Технические характеристики покрытия и его размеры

Параметры профиля заложены изготовителями в цеху при металлопрокате. После того, как лист отштампуют, на выходе получается необычная форма волны, представляющая собой продолговатые плитки с очень четкими гранями. Такой способ штамповки придает листу не просто оригинальный дизайн, но еще и дополнительную жесткость, что повышает сопротивление любым нагрузкам.

Выбирая эту марку, следует обратить внимание на тех. условия, по которым этот профиль изготавливался

Если профиль не соответствует ГОСТ 24045-94 или ТУ – 5285-001-99807558-2007, то это брак.
Толщина листа варьируется в пределах 0,05 мм.

Технические характеристики «Каскад» (про другие разновидности ):

1. Ширина стандартная – 1170 мм.

2. Ширина полезная – 1110 мм.

3. Длина волны – 350 мм.
   Этот параметр практически задает шаг будущей обрешетки.
4. Высота профиля – 15 мм.
   Тот параметр дает четкость линиям рисунка.
5. Лист выпускается таким образом, чтобы была возможность выбрать нужный размер по длине. Минимальной длиной профильного листа является длина в 500 мм.
   Затем параметр возрастает – 1200 мм, 2250 мм, 3650 мм. Это самые ходовые размеры. Наибольшая длина профиля равна 6500 мм.
6. Лист «Каскад» Премиум имеет профиль высотой в 20 мм.

металлочерепица каскад: фото

По геометрии «Каскад» от разных изготовителей имеет отличия по ширине и длине, однако разница не может быть больше 20 см.

Как рассчитать обрешетку под металлочерепицу

Для начала промеряются скаты: высота, длина, прибавляются выпуски, размер лобовых досок. Теперь рассмотрим пример расчета обрешётки на кровле площадью 100 м2, где используются доски 25х150х4000 мм:

1. общая площадь доски: 0,15*4 = 0,6 м2;
2. нужное количество материала: 100/0,6 = 167 шт.;
3. объем доски в кубах составляет 0,015 м3, объем всего материала 1,5 м3.

Получается, что устройство обрешетки под металлочерепицу сплошной потребует 1,5 м3 досок, разреженная же должна учитывать зазор между досками. К примеру, по той же площади кровли и длине скатов в 6 м, ширине 9 м с шагом обрешетки 300 мм считаем:

1. на один скат нужно 20 шт. досок (6/0,3);
2. погонаж материала на одном скате 180 м (20*9), на двух 360 м;
3. при длине досок в 4 м количество равно 90 ед. (360/4);
4. объем расходного пиломатериала (90*0,025) составляет 2,25 м3.

Важно! Шаг обрешетки под укладку металлочерепицы зависит от шага профиля и составляет 300-450 мм

Технология монтажа черепицы из металла Каскад

В принципе, технология сборки кровли «Каскад» ничем от стандартного монтажного процесса не отличается. Просто при монтаже обрешетки придется учитывать шаг волны.

Итак, процесс сооружения крыши начинается с монтажа стропильной системы. Здесь требование одно – шаг установки стропил – 60 см. Второй этап – монтаж обрешетки. Здесь шаг установки зависит от шага волны. У изделий от этот параметр равен 350 мм, у производителя НЛМК и Северстали – 300 мм.

Что касается обрешетки под металлочерепицу на крышу Каскад, то для нее лучше использовать доски толщиною 25-35 мм и шириною 100 мм. Можно обойтись более дешевым вариантом – деревянными брусками сечением, размер ширины которой варьируется от 25 до 40 мм. Основная задача производителя работ – строго придерживаться шага волны при монтаже элементов обрешетки.

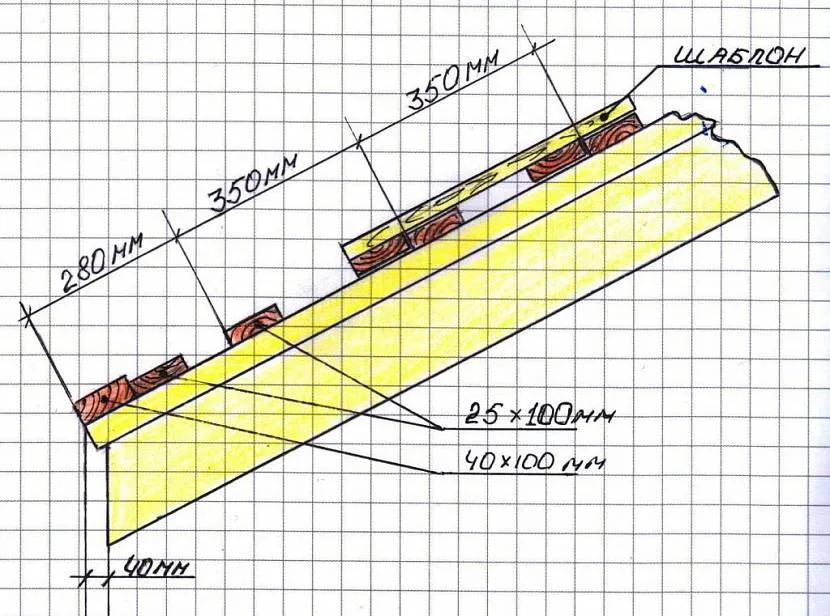

Шаг обрешетки под металлочерепицу модели «Каскад» Источник housetopgid.ru

И несколько полезных рекомендаций, которые надо учитывать в процессе монтажа Каскада.

1. Укладку кровельного покрытия надо вести слева направо.
2. Панели укладывают внахлест.
3. Капиллярная канавка у металоочерепицы этой марки располагается с левой стороны. Поэтому монтаж ведут так, чтобы левая кромка панели верхнего ряда попадала под правую кромку листа нижнего ряда.
4. Первый ряд профилированных листов, укладываемых в зоне карниза, спускают вниз на 4-5 см. То есть материал должен выступать за пределы свеса.
5. Крепление проводят, как обычно, кровельными саморезами. Вкручивать крепеж надо через волну на участке нахлеста листов следующего верхнего ряда. То есть так, чтобы шляпки крепежных изделий были скрыты панелями верхних рядов.
