Способы креплений стропил на мауэрлате

Узел крепления стропил к мауэрлату – один из наиболее важных, от правильности его выполнения зависит функциональность стропильной системы, ее способность воспринимать нагрузки.

Всего существует два типа подобных креплений: жесткое и скользящее. Выбор одного из них зависит от схемы стропильной конструкции. Замена жесткого крепления на скользящее или наоборот, а также недостаточное обеспечение необходимой степени сдвига стропильной ноги приведет к тому, что схема «поломается» и не будет работать.

Жесткое крепление обеспечивает прочное, неподвижное сочленение стропилины с мауэрлатом. Сдвиг не допускается, однако возможен поворот стропилины в шарнире. Организовывают такое крепление двумя основными способами:

путем врубки стропильной балки в мауэрлат и дальнейшей фиксации узла уголками, скобами, гвоздями;
с помощью уголков из металла и опорного бруска.

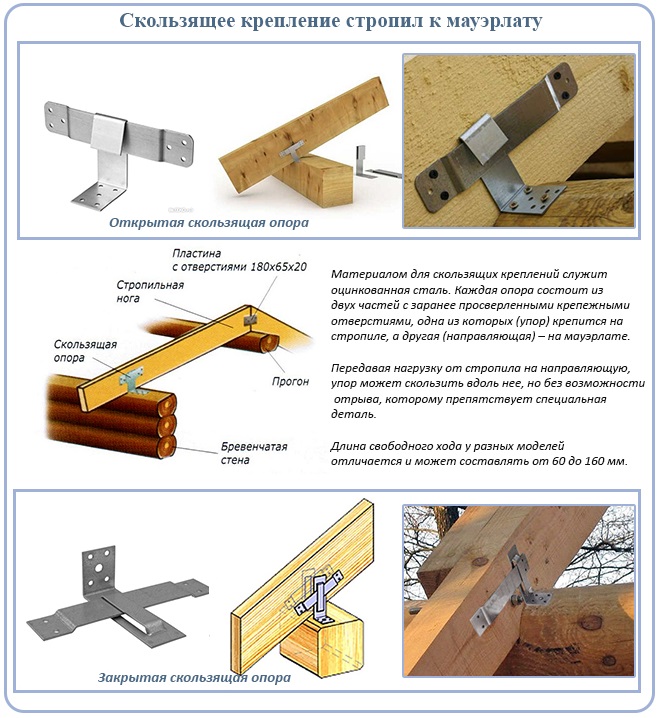

Скользящее крепление (или как его называют кровельщики – «скользячка») несколько иного вида и функциональности. Оно позволяет стропильной ноге сдвигаться относительно опоры. Конечно, этот сдвиг не будет заметен глазу, но позволит стропильной системе не деформироваться при естественной усадке стен дома. Скользящее крепление особенно необходимо при строительстве деревянных срубов. Также оно реализуется при строительстве домов любого другого типа, если того требует схема и выполненный расчет деревянных стропил.

Чтобы обеспечить стропильной ноге небольшой запас хода относительно мауэрлата используются особые крепежные элементы – ползуны. Конструктивно они состоят из двух металлических элементов, первый из которых статичен, а второй – способен перемещаться относительно первого. Существует две разновидности скользящих креплений: открытого и закрытого типов.

Ползун открытого типа представляет собой сборную конструкцию, состоящую из двух отдельных частей: статичной планки-направляющей и уголка с загибом сверху. Направляющая продевается в загиб уголка и фиксируется на стропильной ноге, уголок крепится на мауэрлате. При изменении геометрических размеров постройки, направляющая может сдвигаться относительно жестко зафиксированного уголка на 60-160 мм.

Скользящее крепление закрытого типа по своему свойству точно такая же. Немного меняется конструкция, она уже не разборная, а цельная. Уголок, который крепится к мауэрлату, имеет в центральной части петлю. В нее вставлена направляющая, которая, в свою очередь, крепится к стропильной ноге.

Что собой представляют оба варианта креплений (скользящее и жесткое) показано в видео-ролике:

Разошлись стропила. Безраспорные наслонные стропила

Работающее на изгиб стропило, не передающее распора на стены, должно иметь одну опору закрепленной, но свободно вращающейся, другую свободно вращающейся и подвижной.

Таким условиям отвечают три варианта закреплений стропил:

1. Низ стропильной ноги подшивается опорным бруском или на нем делается врубка (запил) зубом и упирается в мауэрлат, а вверху стропила выполняется увеличенная горизонтальная врубка (запил) со скосом (рис. 31). Глубина врубки (запила) в верхней части стропила не должна превышать а = 0,25h . Длина подрезки (площадка опирания) делается не более высоты сечения стропила (h) . Подрезку рекомендуется скашивать, чтобы она не препятствовала изгибу стропила, иначе врубка боковой щекой упрется в прогон и получим распорную стропильную систему. Длина скошенной подрезки делается не менее двух глубин а . Если подрезку верха стропильной ноги сделать невозможно, его подшивают обрезком стропила с двухсторонним креплением монтажными пластинами или деревянными прибоинами. Верхние концы стропильных ног свободно укладываются на прогон. В двускатных крышах их крепят к прогону по типу скользящей опоры, а между собой не скрепляют. Двускатную крышу, в данном случае, рассматриваем как две односкатных, примкнутых друг к другу высокой стороной

Обратите внимание на чрезвычайно важное условие: верхняя опорная врубка или подшивка верха стропилины прибоинами делаются горизонтально. Стоит только изменить схему опирания на прогон, как стропило тут же показывает распор. Эта асчетная схема установки стропил из-за жесткости условий изготовления верхнего узла (любая неточность в исполнении узла тут же превращает безраспорную схему в распорную) практически не применяется для двухскатных крыш, поэтому ее чаще используют в односкатных крышах

Кроме того, в двухскатных крышах за отсутствие распора на мауэрлате при прогибе стропил под действием нагрузки, приходится расплачиваться раскрыванием конькового узла кровли

Эта асчетная схема установки стропил из-за жесткости условий изготовления верхнего узла (любая неточность в исполнении узла тут же превращает безраспорную схему в распорную) практически не применяется для двухскатных крыш, поэтому ее чаще используют в односкатных крышах. Кроме того, в двухскатных крышах за отсутствие распора на мауэрлате при прогибе стропил под действием нагрузки, приходится расплачиваться раскрыванием конькового узла кровли.

Как наращиваются стропила?

Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

Таким образом, грамотное наращивание стропил дает возможность получить оптимальную по размерам стропильную ногу, используемую для формирования надежной и прочной стропильной конструкции.

Основные элементы кровли

Мауэрлат

Схема крепления мауэрлата к стене

Каркасные, брусовые или бревенчатые стены не требуют установки мауэрлата. В случае каркасного здания опорой для стропильных ног служит верхняя обвязка стен. при строительстве ограждений из бруса или бревна, мауэрлатом становится верхний венец

Важно выполнить грамотное закрепление этих элементов в конструкции стены.
При использовании для строительства легких бетонов, потребуется дополнительное усиление. К легким бетонам относят такие материалы как пенобетон, шлакобетон, керамзитобетон

Они могут разрушаться, если опереть на них кровлю не центрально. Для равномерного распределения нагрузки предусматривают заливку монолитного железобетонного пояса по обрезу стен. Во время работ в него закладывается специальная проволока, шпильки или болты, на которые будет выполнено крепление мауэрлата.
Для кирпичных средств можно не предусматривать железобетонный пояс. В этом случае для соединения с обвязочным брусом в кладку заводят проволоку, которую после оборачивают вокруг мауэрлата и закручивают. Второй вариант – за один ряд до обреза стен в кладку с внешней стороны заводят деревянные бруски, пропитанные антисептиком. Такие пробки и мауэрлат скрепляют при помощи скоб. Возможно также использование шпилек и болтов, для закрепления которых потребуется заливка монолитного пояса.

Важным моментом является гидроизоляция.

Стропила

После закрепления мауэрлата устанавливают стропильные ноги. Их сечение подбирается в зависимости от шага несущих балок, их пролета, снеговой нагрузки и типа покрытия. При установке каркаса под металлочерепицу при шаге 60 см рекомендуется соблюдать следующие рекомендации в зависимости от пролета:

3 м – 4х15 см;
4 м – 5=15 см;
5 м – 5х17,5 см;
6 м – 5х20 см.

Таблица средних значений стропильных ног

Это средние значения, чтобы выполнить более точный расчет лучше обратится к специалисту или изучить дополнительную литературу.

Крепление стропильных ног к мауэрлату с зарубкой и без нее

В первом случае выполняют запил на обвязочном брусе, во втором с стропилу прибивают специальную дощечку, которая становится упорным бруском. Далее для обоих способов работу выполняют одинаково. С помощью металлических уголков наклонную балку фиксируют, чтобы она не смещалась относительно проектного положения вдоль мауэрлата. Дополнительно вбивают под углом гвозди.

Схема крепления стропил с помощью проволоки и на скобы

Кроме этого потребуется скрепить стропило со стеной. Выполнение этого мероприятия предусмотрено в нормативных документах. Делать это можно двумя способами:

на скобы (подойдет для деревянных зданий);
с помощью скрутки из проволоки (более трудоемкий вариант, но единственно возможный для каменных домов).

Такие элементы чаще всего изготавливаются из досок. Оптимальная толщина находится в пределах 32-50 мм. Исключением становятся стойки. Здесь можно применять доски толщиной 50-100мм. Крепление выполняется на шпильки или с применением опорных брусков.

Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.

Предлагаем ознакомиться: Как заваривать веник для бани

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток. Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Вальма и ендова

Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.

Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.

Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.

Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.

Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.

Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.

Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.

Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.

Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.

Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.

Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.

Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.

Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.

Накосное стропило сплачивается из двух досок гвоздями.

Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.

Доставка и хранение стропильных конструкций

Сейчас в строительстве всё чаще применяют готовые стропильные конструкции, изготовленные в заводских условиях. Сборные несущие элементы деревянных конструкций поставляются предприятием-изготовителем на строительную площадку комплектно, вместе с ограждающими конструкциями, кровельными материалами и всеми деталями, необходимыми для выполнения проектных соединений — накладками, крепежными болтами, затяжками, подвесками, стяжными муфтами, элементами связей и т. п., обеспечивающими возможность монтажа объекта захватками с устройством кровли.

При выполнении работ по складированию, перевозке, хранению и монтажу деревянных конструкций следует учитывать их специфические особенности:

необходимость защиты от длительных атмосферных воздействий, в связи с чем, при производстве работ следует предусматривать, как правило, монтаж здания по захваткам, включающий последовательное возведение несущих конструкций, ограждающих конструкций и кровли в короткий срок
минимально возможное число операций по кантовке и перекладыванию деревянных конструкций в процессе погрузки, выгрузки и монтажа

Конструкции или их элементы, обработанные огнезащитными составами на основе солей, следует хранить в условиях, предотвращающих конструкции от увлажнения и вымывания солей. Несущие деревянные конструкции надлежит монтировать в максимально укрупненном виде: в виде полурам, полностью собранных ферм, секций или блоков, включая покрытия и кровлю.

Укрупнительную сборку деревянных конструкций с затяжкой необходимо производить только в вертикальном положении, без затяжки — в горизонтальном положении. К монтажу конструкций в сборных элементах следует приступать только после подтяжки всех металлических соединений и устранения дефектов, возникающих при транспортировании и хранении.

При контакте деревянных конструкций с кирпичной кладкой, монолитным бетоном и т.п. до начала монтажа необходимо выполнить предусмотренные проектом изоляционные работы.

Какие стропила можно применять?

Висячие элементы. Они устанавливаются таким образом, что опираются только на внешние стены строения, поэтому полностью отпадает необходимость применять промежуточные опоры. В этом случае получается распирающее усиление, которое передается на стены и основание дома. Чтобы понизить такую существенную нагрузку, применяются затяжки из металла или дерева, которые устанавливаются у основания стропил. Наиболее часто висячие стропила используются в том случае, если строится дом с мансардным помещением. Также они считаются оптимальным выбором для строения, в котором пролеты равны примерно 10 мм.
Наклонные стропила. Они используются в тех сооружениях, где имеется промежуточная столбчатая опора или несколько несущих стен. В этом случае, нижняя часть элементов крепится к внешним стенам строения, а вот в середине они фиксируются к несущему столбу. Довольно часто применяются и наслонные и висячие стропила в доме, поскольку это обеспечивает получение прочной, надежной и долговечной стропильной системы.

Висячий вариант исполнения стропил в доме

Способы сращивания

Существует несколько способов сращивания, однозначно лучшего или худшего нет. Мастера принимают решения с учетом своих навыков и конкретного места размещения стыка.

Таблица. Способы сращивания стропил.

Метод сращивания	Краткое описание технологии
Косой прируб	Применяется на досках толщиной не менее 35 мм. Довольно сложный метод, требует практического опыта выполнения плотницких работ. По прочности соединение самое слабое из всех существующих. Преимущество – экономия пиломатериалов. Практически на стройках применяется очень редко.
Встык	Длина стропильных ног увеличивается с помощью накладки. Накладка может быть деревянной или металлической. Если длина двух отрезков досок недостаточна по параметрам стропильной системы, то такой способ позволяет их увеличить. Соединение встык имеет самые высокие показатели прочности на изгиб, широко применяется во время строительства различных сооружений.
Внахлест	Внахлест. Две доски фиксируются с нахлестом. Самый простой метод, по прочности занимает среднее положение. Недостаток – общая длина двух досок должна быть больше проектной длины стропильной ноги.

Схема спаренных стропил

В этой статье мы рассмотрим два наиболее простых и надежных метода сращивания: встык и внахлест. Косой прируб трогать нет смысла, его почти не используют из-за большого количества недостатков.

Виды двухскатной крыши

Монтаж стропильной системы двускатной крыши зависит, прежде всего, от ее конструкции.

Выделяют несколько вариантов двухскатных крыш (типы, виды):

1. Простая двускатная крыша – симметричная

Простая двускатная крыша – симметричнаяНаиболее распространенный в силу простоты и надежности вариант устройства крыши. Благодаря симметрии достигается равномерное распределение нагрузок на несущие стены и мауэрлат. Вид и толщина утеплителя не оказывают влияния на выбор материала.

Сечение бруса дает возможность обеспечить запас несущей способности. Отсутствует вероятность пригибания стропил. Подпорки и распорки можно ставить практически в любом месте.

Явный недостаток – невозможность обустройства полноценного мансардного этажа. Из-за острых углов появляются «глухие» зоны, которые непригодны для использования.

2. Простая асимметричная двускатная крыша

Простая асимметричная двускатная крышаУстройство одного угла более 45° приводит к снижению величины неиспользуемой площади. Появляется возможность сделать жилые комнаты под крышей. В тоже время увеличиваются требования к расчету, т.к. нагрузка на стены и фундамент будет распределятся неравномерно.

3. Ломаная двускатная крыша, с наружным и/или внутренним изломом

Ломаная двускатная крыша, с наружным и/или внутренним изломомТакая конструкция крыши позволяет обустроить полноценный второй этаж под крышей.

Конструкционные составляющие системы

Важно знать, из каких частей состоит стропильная конструкций. Она создается из нескольких элементов, причем каждый из них обладает своим назначением и справляется с определенными функциями и задачами

Мауэрлат. Он выступает в качестве основания для крыши. Он фиксируется по всему периметру стен сооружения. Именно он обеспечивает равномерное распределение всех нагрузок от крыши к стенам строения и к его фундаменту. Благодаря мауэрлату никогда не сможет возникнуть опрокидывание всего дома. Он формируется обычно с применением качественного и правильно высушенного бруса, но если возводится деревянное строение, то верхняя его обвязка может быть мауэрлатом.
Стропила. Они являются элементами, которые удерживают массу от подкровельного пирога. Между ними обязательно должны укладываться плиты теплоизоляционного материала. Сверху них производится установка обрешетки для монтажа кровельного покрытия.
Прогоны. Они создаются из брусьев, которые устанавливаются вдоль всей кровли в горизонтальном положении. Они являются опорой для стропил, причем они могут быть коньковыми или боковыми.
Стойки. Являются дополнительными и надежными упорами, предназначенными для стропил и конька крыши.
Подкосы. Представлены брусьями, установленными с определенным наклоном. Они подпирают стропила и обеспечивают повышение прочности и жесткости всей стропильной конструкции.

Мауэрлат схема

Стойки и прогоны стропильной системы

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.
С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.
С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.
С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

Выбор стропильной системы

Алгоритм крепления стропил во многом определяется типом стропильной системы. Баня в абсолютном большинстве случаев имеет небольшие размеры. Такие параметры, с одной стороны, упрощают и удешевляют стропильную систему, а с другой стороны, ограничивают выбор различных вариантов ее обустройства. В настоящее время для бань чаще всего используются следующие типы крыш и стропильных систем.

Стропила односкатной крыши

Таблица. Типы стропильных систем для бани.

Тип стропильной системы	Краткие эксплуатационные показатели
Двускатная	Такие крыши монтируются на банях диной не более 6 м, если размеры превышают эти параметры, то стропильные ноги приходится наращивать, а это оказывает негативное влияние на прочность и надежность системы. Угол наклона скатов примерно 25°, есть возможность обустроить довольно просторное чердачное помещение. Ферма собирается из двух стропильных ног.
Наклонная односкатная	Самая проста стропильная система, длина бани не превышает 4 м. Стропилина одним концом опирается непосредственно на стену или мауэрлат, а вторым на специально сооруженную раму. Угол наклона ската не менее 12°. Недостаток односкатной крыши – минимальный объем чердачного пространства.

Способов крепления стропил существует довольно много, каждый мастер на месте определяется с решением, при этом принимаются к сведению особенности строения, пожелания застройщиков и квалификация исполнителя. Но самый важный фактор, влияющий на окончательное решение – выбранный метод фиксации стропильной системы должен быть максимально надежным.

Крыша с висячими стропилами

Варианты устройства стропильной системы двускатной крыши бани

готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» – это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

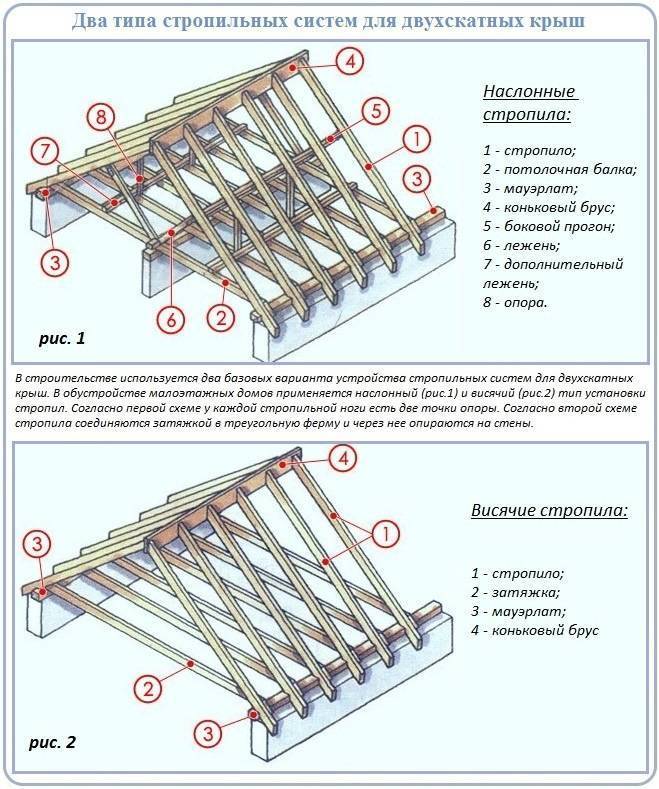

Типы стропильных систем
