Сращивание стропил по длине - 5 способов с пошаговыми инструкциями!

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

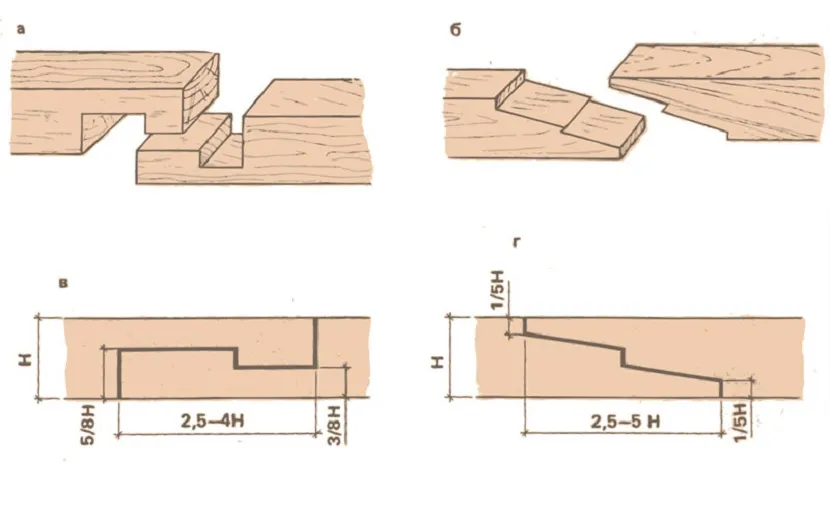

Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

Сращивание стропил в коньке двускатной крыши

При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.

Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах.
Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами.
Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение которого снимают при помощи горизонтальных ригелей.
Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами.
Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий.
А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками

Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров.
Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами

Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома.
Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.

Вот более подробная информация:

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.

Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.

Расчёт размеров стропил по длине и сечению для правильного выбора пиломатериала

Стропильная система на проектной стадии рассматривает варианты пиломатериалов и схему их расположения в стропильной конструкции. От правильных расчётов зависит дальнейшие работы по укладке изоляции, утепления и кровли. Также немалую роль играют устойчивость к нагрузкам при эксплуатации объекта, сопротивление атмосферным изменениям и тектоническому влиянию. Поэтому к расчётам и выбору качественных пиломатериалов подходят очень ответственно.

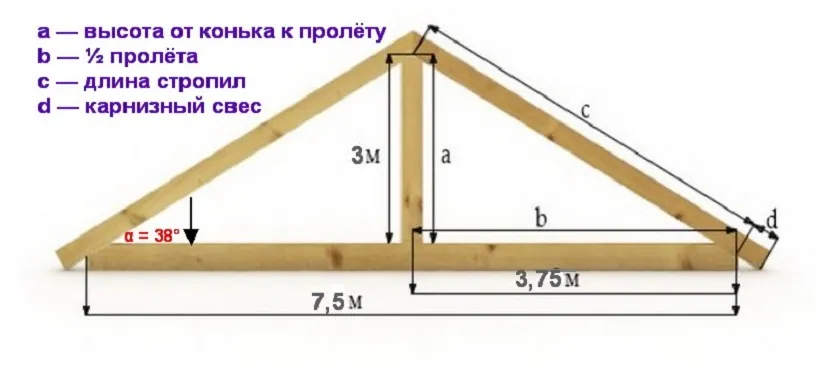

Для вычисления требуемой длины стропила, определяют угол наклона ската кровли и рассчитывают высоту крыши. Небольшие размеры дома позволят применить цельные доски и брус для создания стропильной конструкции. При более широком скосе в большом сооружении длины пиломатериала может не хватить. Тогда применяют сращивание двух частей древесины, чтобы сделать стропильную ногу соответствующих размеров с небольшим запасом.

Расчетная формула вычисления длины стропил Источник orchardo.ru

Размер пролёта между коньком дома и верхней частью стены соответствует длине стропилины. Сечение балки определяют на основе размера нагрузок и расстояния между двумя соседними стропильными ногами.

Нагрузку на элементы создаёт вес кровли, например, из керамической черепицы или асбоцементного шифера. Такие материалы требуют увеличенного сечения бруса.

Пример:

Длина бруса – 6 метров.
Сечение торца – 10Х20 см.
Расстояние между соседними брусьями — 140 сантиметров.

Размер коньковой доски и высота ее установки

Высоту коньковой доски делают равной вертикальному распилу примыкающих к ней стропил или большей. В обоих случаях сначала определяется длина вертикального разреза стропила.

На доску из которой будет изготовлено стропило навесьте шаблон стропильного треугольника, начертите линию отреза и измерьте ее. На доске из которой будет изготовлен конек отмерьте размер снятый со стропила, начертите линию вдоль доски. К этой линии стропила будут примыкать нижней кромкой вертикального разреза. Отрезать коньковую доску по черте или не отрезать зависит от внутренней отделки чердачного помещения. Если выступ будет мешать — отрезать, если нет — оставить.

Высота установки коньковой доски должна соответствовать высоте вычисленной калькулятором. Это высота от основания стропильного треугольника до нижней кромки стропила в коньке, то есть до черты, отмеченной на коньковой доске.

Начиная с торца дома разметьте коньковую доску под установку стропил. Разметка на коньке и на стенах должна совпадать. Для определения начальной точки разметки приставьте к стене длинный уровень и нанесите черту распила доски конька. Вместо обычного уровня можно использовать отвес или лазерный уровень

Разметка конька под устройство вальмы делается аналогично.

Видео описание

В этом видео вы увидите, какие способы соединения стропил можно применять:

Соединение бревна и бруса в длину

Сращивание бруса и бревна по длине имеет глубокие корни в дедовских методах, когда ещё строили только бревенчатые срубы. Наши предки знали, как удлинить стропила по длине правильно. Об этом свидетельствуют старинные деревянные постройки, сохранившиеся до наших лет.

Этапы соединения брёвен:

Отесать края брёвен, чтобы они плотно прилегали друг к другу;
В торцах засверлить отверстие для штыря;
Размер дыры должен быть на 1-2 мм меньше вставки, чтобы штырь плотно стал на место, не расщепив край;
Вставить штырь и плотно соединить бревна.

Соединение брёвен и бруса прямым замком:

Вытесать пазы в конце сращиваемого бруса;
Вытесать соответствующий размер в другом;
Соединить пазы и закрепить их шпильками или хомутами.

Соединение брусьев между собой Источник masterbrusa.ru Также сплачивают косым замком и клином.

Каждое соединение очень прочно и может использоваться в стропильных ногах. Подгонка должна быть точной. Заполнение щелей и сколов щепой или другим материалом приведёт к снижению стойкости бруса. Он станет непригодным для укладки стропил. Для чёткого результата заранее вымеряют и отчерчивают места пропилов.

Почему нужно сращивать стропила

Есть несколько основных доводов в пользу необходимости данного процесса:

Длины пиломатериалов недостаточно для строительства крыш. Максимальная длина доски составляет всего 6 метров, этого слишком мало, чтобы соорудить крышу даже для типовых построек.
Путем удлинения стропил можно уменьшить вес пиломатериалов. С увеличением длины доски увеличивается и её толщина, что не всегда безопасно и удобно при монтаже, но если срастить стропильные ноги для увеличения их длины, то можно добиться большей пропорциональности и прочности сооружения.
Экономия средств на пиломатериалы. Две соединённые доски 200 на 50 миллиметров обойдутся дешевле двух брусков 200 на 100.

Именно поэтому знание всех нюансов процесса позволяет использовать более лёгкие материалы с одним поперечным сечением, что в итоге значительно влияет на конечные расходы.

Метод врубки

При выполнении такого соединения стропил следует соблюдать следующие правила:

Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Спаренные и составные стропила из досок

Как удлиненные стропильные ноги также используются выполненные из досок конструкции –составные и спаренные. Спаренные изготовляются из двух досок или более, соединяющихся широкими сторонами. Их сшивают друг с другом гвоздями, располагающимися в шахматном порядке. Для увеличения длины стропильной ноги доски, соединенные попарно, крепятся встык и внахлест с другой спаренной системой. Так создается равнопрочная конструкция, способная выдерживать повышенные нагрузки. Стропила из спаренных досок почти не уступают обычным изделиям из цельного бруса, их применяют при возведении накосных стропил для различных типов крыш.

Составное стропило создается из трех досок. За основу берутся две доски, которые имеют одинаковую длину. Третья доска укладывается между ними, по ширине она должна соответствовать основным. Ее длина обеспечивает нужный размер стропильной доски. Оставшийся свободный промежуток между основными досками заполняют дощатыми обрезками, которые по ширине соответствуют дощечке-вкладышу. Данная конструкция прошивается гвоздями. Между основными досками дополнительная должна заходить не меньше чем на метр по длине. Она также крепится гвоздями, располагающимися в шахматном порядке. По надежности составные стропила значительно уступают спаренным конструкциям. Системы с составными стропилами с успехом применяются при создании скатных кровель, однако их нельзя использовать в роли накосных стропил для вальмовых крыш.

Для правильного монтажа удлиненных балок следует учитывать расположение стыков получившейся конструкции. Их стоит располагать недалеко от опоры, так они будут в минимальной степени подвержены нагрузкам на изгиб. С экономической точки зрения сращивать стропила – достаточно выгодный шаг, ведь это позволяет использовать унифицированные материалы для получения конструкций необходимой длины.

Использование и монтаж стропил

Скрепление подобных деталей между собой и монтаж конструкций на опорные элементы с прохождением заготовок называется сопряжением. Есть несколько методов сращивания стропил в единую конструкцию и фиксации их к коньковой рейке: соединение зуб-шип, врезка стропил в тело коньковой рейки и т.д.

Стропила следует скрепить с балками или коньковой рейкой с помощью врезки или другим методом. В результате должны получиться углы стропил. Верхнюю часть элементов понадобится установить на прогон конька с соединением с противоположным изделием.

Инструменты для монтажа стропил.

Независимо от используемого метода, монтаж стропильных элементов на коньковую рейку должен соответствовать рекомендациям СНиП.

По прочности стропила, сооруженные из реек, не уступают, а в некоторых случаях и превосходят цельные детали. Использование отдельных изделий для изготовления конструкций стропил чаще всего более выгодно с экономической точки зрения.

Достаточно часто подобные постройки используются для сооружения кровель с неутепленным чердачным помещением простой формы.

Рейки, которые наращиваются определенным способом, в некоторых случаях гораздо выгоднее использовать, чем тяжелые бруски.

Если есть необходимость в перекрытии больших пролетов, рекомендуется отдавать предпочтение цельным брускам нужного сечения.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима.

Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса.

Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

подготовка армопояса для мауэрлата

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Применяем метод внахлест

Для такого метода сращивания следует выполнить следующее:

Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Видео по теме:

Составные стропила

Такие элементы как составные стропила никогда не используют в качестве диагональных элементов. Для их создания две доски одинаковой длины укладывают на ребро и соединяют между собой вкладышем (третьей доской). Потом три доски приколачиваются гвоздями в два ряда. Длина вкладыша должна превышать две высоты доски.

Шаг монтажа стропил между вкладышами должен быть менее величины толщины соединяемых досок, умноженной на цифру семь. Первый вкладыш должен находиться в начале стропил – в этом случае стропильная нога будет равна толщине трех досок.

Верхняя часть стропила делается из одной доски, ее, как вкладыш, прикрепляют между боковыми досками гвоздями и монтируют на коньковый брус.

В том, как зарезать стропила, нет ничего сложного. Существует несколько способов увеличить длину стропил. Главное – сделать все правильно, учитывая малейшие нюансы, чтобы крыша получилась прочной и надежной, и стропильная конструкция долгие годы не нуждалась в ремонте.

Основные элементы стропильной системы

Деревянный каркас крыши собирается из таких частей, как:1. Мауэрлат — своеобразное основание под элементы кровли, прикрепляемое по всему периметру здания к верхней кромке наружных стен, чтобы рассредоточить давление кровельного пирога (Мауэрлат служит основанием для каркаса кровли);

2. Стропильные ноги — незаменимые детали деревянного костяка крыши, определяющие угол наклона скатов и вид верхней части дома;3. Коньковый прогон — брус, зафиксированный в горизонтальном положении и, словно позвоночник, соединяющий все стропила каркаса кровли в их верхней части (Коньковый прогон располагается ровно посередине здания);4. Боковой прогон — горизонтальный брус, который отличается от конькового прогона тем, что закрепляется в середине стропильных ног каждого ската крыши;5. Затяжка — распорка, объединяющая два противоположных стропила, чтобы они не разъезжались (Затяжка и подкосы необходимы для правильного распределения нагрузки на мауэрлат);

6. Стойки — вертикальные элементы каркаса, размещённые под коньковым и боковыми прогонами с целью поддержки стропил и конькового бруса, а ещё, если есть необходимость, подставленные под среднюю часть стропильных ног (Стойки могут поддерживать не только конёк кровли, но и стропила);

7. Подкосы — детали, упирающиеся в лежень, за счёт чего стропильные ноги становятся более устойчивыми;8. Лежень — брус, размещённый на верхней кромке внутренней стены здания параллельно коньку и служащий площадкой для крепления стоек и подкосов (Лежень располагается на внутренней стене параллельно брусу мауэрлата);

9. Конёк кровли — область совмещения двух скатов, вдоль которой устанавливается сплошная обрешётка, необходимая для упрочнения описываемой части крыши (Конёк образуется в самой высокой зоне стропильной системы);

10. Кобылки — элементы, используемые при обустройстве свеса, когда стропильные ноги недостаточно длинные (Кобылки удлиняют стропильные ноги);11. Свес крыши — зона деревянного каркаса, оберегающая стены дома от контакта с большим количеством атмосферных осадков (Карнизный свес сооружается, чтобы защитить стены от дождя);12. Обрешётка — брусья или доски, прибиваемые перпендикулярно стропилам и служащие платформой для крепления кровельных материалов (Доски обрешётки выкладывают перпендикулярно стропилам).

Как крепить стропила когда нужен мауэрлат

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.
