Руководство по монтажу односкатной кровли, чертеж и фото

Плоская крыша для гаража — дешево и сердито или опасно и ненадежно?

Плоская крыша долгие годы была самой распространенной, до сих пор именно такие крыши защищают автомобили в большинстве гаражных кооперативов. Обычно для них используют кровельное покрытие из рулонных материалов. Это может быть рубероид, гидроизол или одно из современных битумо-полимерных рулонных покрытий.

Перед началом работ по укладке кровельного покрытия готовят основание для него. Обычно им служит железобетонная плита перекрытия. На ней с помощью цементной стяжки выполняют разуклонку для отвода воды к водостокам. После высыхания, поверхность тщательно очищают и укладывают на нее кровельное покрытие.

Укладка кровельного покрытия на плоской крыше гаража

Но практически единственным достоинством такой кровли является ее простота и низкая стоимость. Мягкая кровля пожароопасная, имеет срок службы не более 15 лет, ее постоянно нужно чистить, поскольку даже опавшие с деревьев листья могут стать причиной засорения водостоков.

При этом на крыше скапливается вода, что приводит к постепенному разрушению покрытия в местах примыкания и протеканию кровли.

Поэтому автолюбители все чаще при выборе надежного и эффективного кровельного покрытия останавливаются на профлисте. Многие владельцы гаражей, при необходимости замены пришедшего в негодность битумного покрытия, осуществляют ремонт крыши гаража, профнастилом.

Приступаем к строительству – обустраиваем стропильную систему

Подготавливаем материал для выполнения работ. Здесь все просто. Для несущих изделий нам понадобится брус сечением 15х15 или 12х12 см, для мауэрлата – брус 10х10 см, для облицовки стен, напольной поверхности чердака – доски. Последние монтируются прямо на брусья (горизонтальные) при помощи гвоздей. Крепление кровельного покрытия будем выполнять рекомендованными метизами. Для шифера, например, потребуются специальные гвозди. Также приобретаем паро- и гидроизоляционную мембраны и требуемое количество материала для теплоизоляции возводимой конструкции. Инструменты нужны самые простые – молоток, нож, пила, степлер со скобами. Не забудем запастись и строительным уровнем.

Сделать односкатную крышу стандартного типа можно по простому алгоритму. Сначала нам нужно смонтировать по верху стены балки, выдерживая между ними шаг, указанный в проекте. Их установка производится на мауэрлат либо сейсмопояс. Под вторым понимают железобетонную замкнутую конструкцию по периметру (верхнему) стеновых поверхностей. Сооружают ее посредством обустройства армированной опалубки, заливаемой бетоном. Кровля с сейсмопоясом хорошо противостоит нагрузкам деформирующего характера, обусловленным погодными условиями (в частности, ветром).

В технологии строительства нет ничего сверхъестественного. Остается следовать простому алгоритму и инструкции

Мауэрлат – это более простое основание для стропил. Оно эффективно распределяет нагрузки от кровельной системы на стены. Частные застройщики в большинстве случаев обустраивают именно мауэрлат. После того, как мы установим балки на выбранное основание, можно фиксировать стропила

Важно! Число балок перекрытия и количество стропил должно быть одинаковым

В результате мы получим своеобразный треугольник. Его стороны будут сформированы вертикальным стропилом и балкой. Заметим, что углы у треугольника будут прямыми. Последний шаг первой стадии работ – монтаж наклонных балок. Их крепление к мауэрлату осуществляем гвоздями, к сейсмопоясу – анкерами.

Односкатная крыша своими руками: общие понятия

При строительстве подсобных помещений очень часто прибегают к односкатной конструкции. Но не стоит думать, что такая крыша не подходит для жилых домов. Кровля с одним скатом – это прекрасный вариант для небольших строений, в том числе предназначенных для постоянного или временного проживания.

Односкатная крыша своими руками

К преимуществам подобных конструкций специалисты относят следующее:

• возможность постройки односкатной крыши своими руками. Конструкция несложная, и все работы вполне можно сделать самостоятельно, даже без использования спецтехники;
• низкая стоимость. При строительстве вам понадобится небольшое количество материалов, что существенно снизит ваши расходы;

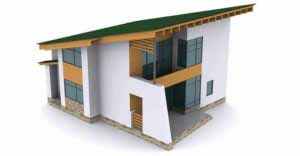

Односкатная крыша дома с обустроенным мансардным этажом

• так как используется мало материалов, то и вес всей конструкции будет небольшим. Это позволяет снизить нагрузку на несущие стены и фундамент;
• снижается нагрузка от ветра. Уклон односкатной крыши небольшой, что позволяет возводить такие конструкции в местах, с частыми и сильными ветрами.

Не стоит думать, что при односкатной кровле нельзя обустроить мансардный этаж. Такое вполне под силу, и очень часто так и поступают. Но и у такой конструкции есть свои недостатки. Во-первых, односкатная крыша нуждается в частой очистке от снега в зимний период. Уклон небольшой, поэтому сугробы будут только расти, пока вы с ними не справитесь вручную. Во-вторых, небольшой наклон ската требует более тщательного обустройства гидроизоляционного слоя.

Определение угла ската кровли

Как и любое строительство, данный процесс должен начинаться с составления проекта. Если у вас уже есть проект, составленный специалистами, можно считать, что полдела уже сделано. Если же проекта нет, не стоит отчаиваться, следует набраться терпения и потратить немного времени, и вы сможете сделать его самостоятельно.

В первую очередь, необходимо рассчитать уклон ската. Для его определения необходимо знать, в каком регионе находится ваше сооружение, а также решить, какой материал будет использоваться в качестве финишного покрытия. Следует помнить, чем больше количество осадков выпадает в вашем регионе, тем значение угла наклона будет выше. Крутой скат позволяет увеличить показатель парусности, который влияет на ветровую нагрузку. Чем выше угол наклона ската, тем выше показатель ветровой нагрузки.

Выбор материала определяет угол наклона:

• при установке рулонного покрытия – от 5о до 10о;
• при установке фальцевой кровли – от 18о до 35о;
• при установке волнистого или плоского шифера – от 20о;
• при установке черепицы – от 25о до 35о.

Основные рекомендации по выбору угла наклона односкатной крыши:

• Чем больше показатель гладкости кровельного материала, тем меньше угол наклона следует делать.
• Чем меньше зданий находится вокруг вашего сооружения, тем меньше следует принимать угол наклона. Такое решение позволит снизить парусность крыши.
• Чем больше деревьев находится вокруг вашего дома или сооружения, тем больший показатель угла наклона следует принимать. Благодаря большому углу ската, снег будет самостоятельно сходить с крыши.

Определение конструкции кровли с одним скатом

Чтобы понимать, как выполнить монтаж кровли с одним скатом, необходимо определить вентилируемой она будет или невентилируемой. Если вам необходимо установить крышу над террасой, смело выбирайте невентилируемую кровлю. Если же монтаж будет выполняться на жилом доме или бане, тогда подойдет только вентилируемый тип.

Уклон невентилируемого типа кровли должен составлять значение от 3о до 6о. Но не стоит забывать, что такая крыша требует постоянного ухода в зимнее время.

Вентилируемый тип крыши с одним скатом требует возведения конструкции стропильной системы. Именно монтаж вентилируемой крыши своими руками, следует рассмотреть более детально.

Какие материалы необходимы для устройства односкатной вентилируемой кровли?

После того как принято решение о том, какой кровельный материал будет использоваться для монтажа крыши, и какой следует принимать угол наклона, можно приступать к закупке материалов и подготовке инструментов. Итак, для монтажа крыши с одним скатом своими руками, потребуется следующие строительные материалы:

• деревянные брусья;
• доски;
• гвозди для крепления стропильной системы;
• жидкость для пропитки деревянных элементов;
• кровельный материал;
• материал для выполнения утепления;
• материал для выполнения гидроизоляции;
• материал пароизоляционный;
• Крепежные элементы для возведения кровли.

Для выполнения работ потребуются следующие инструменты: топор, молоток, ножовка, рулетка, уровень, степлер строительный, нож, карандаш, кисть.

Выполнение работ по возведению односкатной крыши

После того, как выполнены все подготовительные этапы и приготовлены все необходимые инструменты и материалы, можно приступать к выполнению работ по строительству крыши с одним скатом. Возведение крыши выполняется последовательно, придерживаясь следующих этапов.

Создание основы для дальнейшей установки брусьев

Монтаж односкатной крыши возможен в том случае, если будет установлена надежная основа. Это может быть сейсмопояс или мауэрлат. Независимо от того, какой вид конструкции будет выбран, нижняя часть будущей крыши должна быть расположена с подветренной стороны.

Сейсмопояс – это конструкция из монолитного бетона, которая находится в верхней части стены. Он является замкнутой конструкцией, повторяющей периметр стены. Данная конструкция может быть установлена сразу же при возведении сооружения или непосредственно перед монтажом крыши. Установка сейсмопояса:

• Монтаж опалубки. Ее высота должна быть немного больше, чем высота будущей конструкции.
• Укладка элементов для армирования.
• Заполнение опалубки пенополистеролом.

Мауэрлат – это брус, который устанавливается на противоположных стенах дома и является основой для дальнейшей установки стропил. В качестве материала для установки основы используется брус размером 100*150 мм.

От высоты противоположных стен зависит угол уклона односкатной крыши. Если же стены одной высоты, дополнительно необходимо выполнить фронтон.

После того, как установлена основа, к ней крепятся балки с шагом от 70 до 80 сантиметров.

Проектирование односкатных сооружений – минимум сложностей

При разработке проекта в первую очередь необходимо определиться с углом наклона крыши. Желательно делать его в наветренном направлении. Уклон кровельного покрытия обеспечивается одним из следующих способов:

1. Опорными столбами либо стенами равной высоты (классический вариант).
2. Дополнительными опорами, прикрепленными к основному сооружению (к его стеновым поверхностям). По отношению к противоположной стенке такие добавочные элементы всегда располагаются на определенном возвышении.
3. Самодельными или готовыми (фабричными) половинчатыми фермами.

Если район, в котором возводится дом или хозпостройка, характеризуется повышенной ветровой нагрузкой, скат кровли рекомендуется делать не более 20°. Для регионов с обычными ветрами уклон можно брать в пределах 35–40°

Следует принимать во внимание и количество осадков. В местностях, где дожди идут часто, уклон ската берется от 45° и выше

Если же среднегодовой объем осадков является нормальным, допускается делать 30-градусный наклон.

Также при выборе крутизны крыши учитывается материал, используемый для ее покрытия. Оптимальные углы наклона приводим далее:

• 25–35° – при использовании в качестве кровельного покрытия черепицы;
• 5–10° – для рулонных материалов;
• 18–35° – фальцевая кровля;
• 20–45° – плоский либо волнистый шифер.

При расчете стропильной системы важно помнить о том, что она обязана распределять нагрузку на опоры как можно более равномерно. В данном случае следует учитывать и вес самого сооружения, и воздействия, оказываемые снегом и ветром

Нюанс. Стропильные ноги при расчете кровельной конструкции рассматриваются в качестве горизонтальных балок.

Проект здания с односкатной крышей

В большинстве случаев система стропил для сооружений с одним скатом изготавливается из древесины. Дерево – экономически выгодный, простой в обработке и экологически безопасный материал. При этом не нужно забывать о склонности древесных изделий к изменению линейных параметров под действием температурных перепадов и колебаний влажности.

Еще один важный момент. Деревянные элементы стропильной системы могут провисать в процессе эксплуатации, если дистанция между ее опорами выбирается необоснованно большой. Эта проблема решается по-разному. При шаге опор 4,6–9 м монтируются подкосы – подпорки для стропильных ног. Они придают системе требуемую жесткость. При дистанции между опорными элементами не более 4,5 м никаких дополнительных элементов устанавливать не нужно. А вот когда шаг стропил равняется 9,1–12 м, пролет укрепляется посередине особой конструкцией прогонно-консольного типа. Она выполняется в виде рамы из древесины, которая устанавливается на опоры (вертикальные). Прогонная конструкция располагает верхней балкой и подкосами. Если длина стропилин более 12 м, монтируется несколько консольных рам.

Геометрические размеры строящегося сооружения обуславливаются расстоянием между ногами стропил. Поэтому нам нужно разделить стеновые поверхности, служащие опорой для кровельного каркаса, на равные отрезки. Такую разбивку выполняют с расчетом того, что стропильные ноги подпирают оба края кровли.

Основные преимущества и отрицательные стороны конструкции

 К достоинствам этой конструкции можно отнести следующее:

• Экономия средств на покупке стройматериалов.
• Простота конструкции, а значит, и монтажа.
• Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
• Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
• Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
• Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
• Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Снегозадержатель

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

• Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
• Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

Одним из недостатков односкатной крыши является скопление на ней снежных масс

Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Решить эту проблему поможет установка обогрева кровли

Последовательность монтажа

Теперь мы расскажем, как делается односкатная крыша своими руками пошагово. Как правило, монтаж крыши начинают с установки мауэрлата. На этот брус будут опираться стропила. Если ваша постройка выполнена из древесины, то роль мауэрлата будет играть последний венец. Для сооружения из кирпича или бетона мауэрлат делают из древесины (брус 100х100 мм). При этом его необходимо изолировать от стен посредством слоя рубероида.

Установка стропильной системы

1. Самый экономичный вариант – это монтаж стропильных ног на две противоположные отличающиеся по высоте стены здания. Для работы вам понадобится минимальное количество пиломатериалов. Пошаговая инструкция по установке стропил выглядит следующим образом:

• после укладки бруса мауэрлата поперек него кладут доску, которая должна выступать с двух сторон на 40-50 см;
• на доске делают разметку запила под стропила (ширина запила должна точно совпадать с шириной стропильной ноги, а высота не должна превышать треть высоты элемента);
• после изготовления шаблона запилы размечаются на мауэрлате под каждую стропильную ногу;
• после выполнения запилов и укладки стропил они крепятся к горизонтальному брусу посредством гвоздей или саморезов.

1. В случае установки стропил на стены одинаковой высоты проще изготовить треугольные фермы из древесины, состоящие из стропил, стоек и горизонтальных балок. В этом случае вам не нужно наращивать одну из несущих стен до требуемой высоты, но расход древесины при таком монтаже увеличивается. Однако благодаря тому, что ферму можно собирать на земле, процесс монтажа значительно упрощается и ускоряется. Смонтированная на земле ферма поднимается на дом при помощи лебедок или другой грузоподъемной техники. В остальном процесс выполнения запилов в мауэрлате и укладка ферм на горизонтальный брус не отличаются от описанного выше способа.

Нередко при монтаже стропил требуется использовать дополнительные распорки, подкосы или опоры. Число дополнительных элементов и место их монтажа зависит от таких факторов:

• веса несущего каркаса крыши;
• угла наклона;
• расстояния между несущими стенами;
• протяженности стропильной ноги;
• разновидности кровельного покрытия;
• выбора теплоизоляционного материала.

Гидроизоляция и обрешетка

Теперь можно выполнять гидроизоляцию. Для этого выбранный материал (рубероид или полиэтиленовая пленка) раскатывается поперек стропил. Первый ряд укладывается по низу ската, а каждый последующий ряд перекрывает предыдущий на 0,15 м. Стык полос проклеивается скотчем. Крепится гидроизоляция к стропилам при помощи строительного степлера.

Если вы решили делать вентилируемую крышу, то между слоем гидроизоляции и кровельным материалом должен быть вентиляционный зазор. Для его обустройства на стропильные ноги поверх гидроизоляции набиваются контррейки. Для этих целей используют брус сечением 0,3х0,4 см.

Приступаем к выполнению обрешетки. В зависимости от выбранного покрытия кровли она может быть сплошной или разреженной. Для изготовления сплошной обрешетки можно использовать доску, влагостойкую фанеру или ОСП. Как правило, такая обрешетка нужна под мягкие кровельные покрытия или стеновой тонкий профилированный лист. Для выполнения разреженной обрешетки берут доску, которую укладывают с шагом 0,3-0,4 м. Теперь можно настилать подходящее кровельное покрытие.

Утепление

О том, как правильно выполняется монтаж односкатной крыши, вы можете узнать из предложенного видео:

На последнем этапе выполняют утепление кровельной конструкции. Работы ведут с внутренней стороны крыши. Теплоизоляционный материал закладывают между стропилами так, чтобы он плотно прилегал к ним без щелей и зазоров. Для этого плиты утеплителя лучше выбирать шириной чуть больше, чем шаг стропильной системы.

В качестве утеплителя лучше использовать минеральную вату, поскольку она более плотная и не будет провисать и требовать дополнительной фиксации веревками. Теперь поверх утеплителя к стропилам крепим пароизоляционную мембрану. Для фиксации используем степлер. Обязательно делаем нахлест полос, а стыки проклеиваем лентой.

Монтаж системы стропил

Когда основа уже установлена и балки смонтированы, переходим к следующему этапу – установка стропильной системы. В крышах с одним скатом она представляет собой довольно простую конструкцию. От того, какой длины пролет, зависит, как будет выглядеть стропильная система:

• Длина пролета менее 4,5 м. В таком случае, стропила будут установлены без дополнительных укрепляющих элементов.
• Длина пролета от 4,5 м до 6 м. Если длина пролета находится в таких пределах, необходима дополнительная поддержка стропил в виде подстропильной ноги. Она представляет собой деревянный брус, который необходимо упереть в лежень, находящийся вдоль стены с большей высотой.
• Длина пролета от 6 м до 12 м. В данном случае необходим монтаж прогона, который устанавливается на стойки. Помимо этого, с двух сторон от каждой стойки, необходимо выполнить установку подстропильной ноги, которая будет упираться в стропило. Для того, чтобы стойки были установлены надежно, параллельно опорным стенам монтируется лежень. Расстояние между стеной и стойкой должно быть менее 6 метров.
• Длина пролета свыше 12 м. При длине пролета, превышающей 12 метров, необходима установка двух опор, в состав которых будет входить лежень, стойка и прогон. Опоры должны быть установлены на расстоянии не более 6 метров друг от друга. Стойки крепятся друг к другу специальными крепежными элементами. Также необходимо установить подстропильные ноги между стойками и стропилом. Направлять подстропильные ноги необходимо в сторону стен, которые находятся ближе.

Следует помнить, что количество стропил должно быть равно количеству балок перекрытия.

Монтаж стропильной системы завершается установкой наклонных балок, которые закрепляются с помощью анкеров (при наличии сейсмопояса) или гвоздей (при наличии мауэрлата).

Выполнение утепления, гидроизоляции и пароизоляции

Для того чтобы было удобней выполнять все последующие работы, рекомендуется на стропила укладывать доски. По ним можно будет свободно передвигаться, при этом выполнять все работы по установке утеплителя, гидроизоляции и пароизоляции.

В первую очередь выполняется монтаж защиты от попадания влаги. Для этого используется специально предназначенный материал. Он укладывается сверху стропильных ног в том случае, если их высота меньше, чем толщина материала для теплоизоляции. Если же высота стропильной ноги равна толщине утеплителя, гидроизоляция укладывается на верхнюю часть брусков, с помощью которых увеличивается высота стропил. Материал для гидроизоляции укладывается поперек, относительно скатов. Наложение должно быть равно 10 см. Между будущей кровлей и гидроизоляционным слоем должно быть расстояние 5 см, для этого используются бруски размером 5*5 см.

После того как гидроизоляция установлена, переходим к установке утеплителя. В качестве утеплителя можно использовать минеральную вату, пенополистирол, перлит. Предварительно необходимо развернуть упаковки материала и дать ему время на выравнивание. После того, как утеплитель выровняется, его разрезают на части и укладывают между стропилами.

Финальным этапом является монтаж пароизоляции. Специальный материал укладывают в нижней части стропильных ног. Крепление осуществляется с помощью оцинкованных гвоздей или степлера. Материал стелется внахлест по 10 см. Для надежности, края соединяются друг с другом клеящей лентой.

Установка обрешетки

Обрешетка является одним из самых важных элементов крыши, ведь от качества ее выполнения зависит, насколько прочной будет сама крыша и через какое время может потребоваться ремонт. Для монтажа обрешетки необходимо использовать сухие доски, ведь по мере высыхания, конструкция ослабнет.

Кроме материала для монтажа обрешетки, потребуется еще и брусок размером 5*5 см для установки контробрешетки. На контробрешетку будет опираться обрешетка для дальнейшего крепления кровельного материала.

Вид обрешетки напрямую зависит от кровельного материала. Она может быть следующих видов:

• Поперечная обрешетка. Такой вид обрешетки используется для монтажа волнистых шиферных листов. Под одним листом шифера должно быть 4 бруска.
• Сплошная обрешетка. Этот вид обрешетки предназначен для установки кровли из прямого шифера.
• Обрешетка из фанеры. Данный тип обрешетки выполняется в том случае, если в качестве кровельного материала используется черепица или рулонная кровля.

Стоит помнить, что ни в коем случае нельзя устанавливать один вид обрешетки с несоответствующим ему кровельным материалом. В противном случае, дорогостоящий ремонт, спустя короткое время, вам гарантирован.
