Навес из поликарбоната своими руками: чертежи, разновидности, монтаж

Виды навесов и требования к ним

Прежде чем поговорить о том, как сделать навес над крыльцом своими силами, стоит узнать, а каким требованиям должен соответствовать сам козырек. Да и выбрать подходящую модель лучше заранее.

Итак, козырек должен соответствовать следующим требованиям:

так как главной задачей такого навеса является защита настила крыльца и входной двери от атмосферных осадков, то его размеры должны соответствовать этим целям. Козырек должен минимум на полметра выступать за пределы крыльца;
конструкция должна быть достаточно прочной. Козырек должен легко выдерживать порывы ветра и нагрузку от выпавшего снега;
так как навес над крыльцом будет являться частью дома, он должен соответствовать общему стилю всего строения;
ну и так как вы собрались все сделать своими руками, то желательно, чтобы конструкция была не столь дорогой в финансовом плане.

Теперь поговорим о видах козырьков. Навес над крыльцом своими руками можно сделать следующих типов:

односкатная конструкция. При этом верхняя часть ската примыкает к стене;
двускатный навес. В этом случае каждый скат будет направлен по бокам от крыльца;
арочный козырек. Выполняется в виде полукруга с нижними частями по бокам от крыльца;
шатровый. Делается в виде секционной или округлой конструкции, закрывающей настил крыльца со всех сторон.

Для изготовления навесов над крыльцом можно использовать разные материалы. Выбор будет зависеть от общего стиля оформления всего дома и от количества финансов, которые можно потратить. Для каркаса часто используют металлические конструкции и дерево, а в качестве покрытия применяют различные кровельные материалы. Единственное что стоит учитывать – это конструкция козырька. Так, арочный и шатровый навес лучше делать из мягкой черепицы или поликарбоната. Эти материалы легко гнуть, а значит, можно создавать конструкции практически любой сложности и конфигурации.

Какой вид материала лучше выбрать

Поликарбонат может быть монолитным или сотовым.

Сотовый поликарбонат состоит из двух слоёв пластика, между которыми есть воздушные каналы

Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.

Сотовый поликарбонат отличается между собой не только цветом и размерами, но и прозрачностью, минимальным радиусом изгиба и удельным весом

Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.

Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.

Монолитный поликарбонат состоит из листа без полостей внутри

Поликарбонат отличается по качеству, которое напрямую зависит от производителя. Известные марки следят за своей репутацией, поэтому приобретая их продукцию, можно не бояться, что экологичность или надёжность будут несоответствовать описанию.

Мобильный навес

Мобильные металлические навесы состоят из складной компактной конструкции – каркасов с тентами. Они защитят автомобиль во время осадков в любом месте. Установить мобильную конструкцию на одну машину можно за два часа.

Использование навесов в качестве летнего варианта станет идеальным решением, но заменить полноценный теплый гараж они не могут. Построить навес для дачных участков возможно без больших материальных затрат. Готовые проекты помогут осуществить идею строительства своими руками.

Автор материала
Другие материалы

Автор Кристиан

Конструкции навесов из профильных труб можно встретить во многих местах: во дворах загородных домов, на территории летних кафе, на автостоянках и других общественных местах. Главное их преимущество заключается в том, что сделать всё это можно своими руками. Для этого не нужно обладать специальными навыками и знаниями, достаточно следовать подробным инструкциям.

Этап V. Обрешетка

Собрать деревянные стропильные фермы вы не можете при помощи гвоздей, современных металлических крепежных пластин, или уголков. Мы советуем вам использовать все-таки пластины, которые замечательно держат скрепляемые элементы и двускатная крыша получается очень прочной. Тем более что применять их несложно.

Там всего лишь нужен будет хороший пресс-станок или же обычный молоток, смотря какой крепежный элемент вы выберете. В коньке все эти строительные фирмы будут соединяться одним брусом, по которому выровняйте расстояние между стропильными фермами, чтобы оно было одинаковым.

Теперь переходим к монтажу перекладин. Первый способ это прикрепить опорную балку саморезами при помощи крепежных металлических уголков

Важно, чтобы между перекладинами было расстояние от 50 до 55 см

Что же касается обрешетки и ее плотности, исходить в этом вопросе следует от того, какой кровельный материал вы будете использовать. Например, для такого тяжелого, как черепица, вам необходимо будет сделать практически сплошную обрешетку, чтобы она смогла выдержать вес покрытия. Причем порой приходится использовать OSB плиты. А вот для профнастила или фальцевой кровли вполне подойдет обрешетка с шагом 60 см. Сплошной обрешетка должна быть также для мягкой кровли, как рубероид или гибкая черепица.

Подробнее на видео:

Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж

Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб

Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

строительный уровень;
штыковая лопата;
аппарат для сварки;
рулетка;
правило (уровень);
дрель;
болгарка;
перфоратор;
болты и шайбы;
профильные металлические трубы;
шурупы для кровли со специальными прокладками;
строительный уголок;
поликарбонат, профнастил или шифер;
цемент, песок, средний гравий;
фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.
Опоры для навеса из профильной трубы должны быть крепкими
Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.
Основной метод соединения металлических деталей — сварка
Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
Для устройства стоек понадобится 8 профильных труб.
Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.
Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений
Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Односкатный навес представляет собой самую простую конструкцию

Особенности поликарбоната

Поликарбонат — это синтетический материал, прозрачный, как стекло, но более прочный и выносливый, несмотря на малый вес. Этот полимер может быть монолитным и сотовым. Второй вид характеризуется ячеистой структурой.

Среди преимущественных моментов можно отметить следующее:

Высокие прочностные характеристики.
Устойчивость к различным природным явлениям и химическим веществам.
Материал гибкий и эластичный, что позволяет использовать его при низкой температуре.
Прозрачность около 90% обеспечивает нормальное естественное освещение.
Незначительная масса дает возможность создавать конструкции, не оказывающие большую нагрузку на стены и фундамент дома.
Низкий коэффициент теплопроводности.
Хорошие звукоизоляционные характеристики.
Соответствие экологическим нормам.
Долгая эксплуатация без потери качества.
Устойчивость к возгоранию.
Удобный и простой монтаж.
Способность защитить от ультрафиолетовых лучей.

Недостатков у поликарбоната немного, но их также необходимо знать:

Материал сильно расширяется при нагревании.
Механические воздействия и щелочи способны разрушить поликарбонат.
Поверхность материала отражает солнечные лучи.

Монтаж

Навес над калиткой своими руками, пристроенный к фасаду – наша цель. Итак, приступим к сборке и монтажу конструкции. Для простоты восприятия нами составлена пошаговая инструкция:

Составляем чертеж или берем готовый типовой проект и согласно ему размечаем территорию у фасада дома. Отмечаем места установки столбов и копаем там ямы с шагом 1.5 метра глубиной 70 см размером 35х35 см;

Выполняем разметку и земляные работы.

Вырезаем отрезки бруса 150х150 мм длиной 260 см, один край покрываем битумной мастикой на высоту 60 — 70 см. Устанавливаем их в ямы, выставляем по уровню или отвесу строго вертикально, фиксируем временными затяжками и бетонируем;

Схема установки и бетонировки столбов.

Из того же бруса делаем верхнюю обвязку. Для этого просто соединяем все четыре столба в линию (по бокам делаем небольшие свесы – по 250 мм) с помощью скрепленного в полдерева бруса, прибитого сверху гвоздями или прикрученного анкерами и гайками. Крепление частей обвязки между собой (место наращивания) обязательно должно лежать на одном из столбов;

Делаем верхнюю обвязку.

К стене напротив столбов крепим отрезок бруса 150х150 мм длиной 5 метров с помощью анкеров или дюбелей. Можно забить в стену отрезки арматуры с нарезанной резьбой, затем просверлить в брусе отверстия, надеть его на арматуру и притянуть гайками;

Крепим к стене опорную балку из бруса.

Примеряем стропильную ногу и определяем места и глубину врубки ее в пристенную балку и обвязку столбов. Выполняем выемку отверстий в стропильных досках;

Выполняем выемку углублений в стропильных досках.

Монтируем стропильные доски на ребро с шагом, равным ширине листа купленного вами поликарбоната (стыки должны попадать на доски). Крепим с помощью стальных уголков или специальных креплений для стропил на саморезы по дереву;

Можно использовать специальные крепления.

Зашиваем стропила листами поликарбоната. Материал в случае необходимости легко режется строительным ножом, крепится он с зазором между листами 1 – 2 мм на саморезы с термошайбами. В конце зазоры закрывают специальными заглушками из пластика или алюминия, либо заполняют эластичным герметиком;

Зашиваем кровлю листами поликарбоната.

Выполняем пропитку древесины антисептическими, противогрибковыми и противопожарными препаратами, затем красим или вскрываем конструкцию лаком, масло-воском или другим видом покрытия для древесины.

Обрабатываем пропитками и красим все деревянные детали фасадным покрытием для дерева.

Как построить недорогой навес для машины своими руками

Проектирование и выбор материалов

После определения основных требований к навесу, можно приступать к планированию. Сравнительно недорогой навес для машины своими руками построить вполне реально. При проектировании в таком случае следует учитывать имеющиеся в наличии инструменты и оборудования, а также навыки работы с разными строительными материалами. Особенно это касается металлообработки, а точнее, применения электросварки.

Совет. При определении места размещения навеса следует учитывать его положение относительно ворот.

Идеальным вариантом будет такое положение сооружения, при котором водителю не нужно будет совершать никаких манёвров, то есть прямо напротив въезда. В некоторых случаях есть возможность пристроить навес непосредственно к глухой стене жилого или служебного строения. Машина со стороны дома получит максимальную защиту.

Выбор строительных и кровельных материалов для сооружения определяется с учётом финансовых возможностей. Самыми недорогой и простой в обработке является древесина, из которой можно сделать и опоры и каркас для крыши. Слабым местом пиломатериалов является место контакта с грунтом. Под воздействием влаги дерево быстро теряет прочность и разрушается.

Металл сложнее в обработке, для соединения деталей между собой может использоваться электросварка или болты с гайками. При таком способе монтажа широко используются накладные пластины и откосы треугольной формы из стального листа.

Совет. Компромиссным решением при строительстве навеса может быть комбинирование материалов между собой.

Опоры можно сделать из металла: например, труб стальных водопроводных диаметром от 50 мм до 100 мм, или стальных профилей прямоугольного либо квадратного сечения. Другой вариант: несущие детали делаются из асбестоцементной трубы сечением 100-150 мм, которая при правильной установке будет служить длительное время.

В качестве покрытия для кровли может быть использован и шифер, и ондулин, и мягкая битумная черепица. Выбор обычно определяется исходя из выделенных на строительство средств. Самый дешёвый материал – шифер, но он имеет большой вес и со временем покрывается мхом. Хороший вид и отличные характеристики имеет металлочерепица или профилированный стальной лист с порошковым покрытием.

Определение размеров и проектирование несущей конструкции

Среднестатистическая семья обычно имеет один легковой автомобиль. Для его комфортного размещения потребуется сооружение длиной не менее 6-7 метров и шириной порядка 4 метров. Высота внутри должна быть не меньше 2000—2200 мм, при определении этого параметра следует исходить из максимальных габаритов машины. При этом учитывается и вылет антенны, чтобы избежать её поломки при въезде и выезде.

Если планируется навес на две машины, то при разработке его конструкции учитывается способ размещения транспортных средств. Транспортные средства могут ставиться друг за другом в длину, соответственно, необходимо увеличение этого размера как минимум вдвое. В случае если машины планируется ставить рядом, то сооружение соответственно расширяется с установкой дополнительных опор посредине.

Крыша устанавливается на столбах количество и сечение, которых напрямую зависит от общего веса стропильной системы и кровельного материала. Минимальная масса у сухой древесины и стального профиля малых размеров. Сравнительно недорого обойдётся навес под ондулином, смонтированный на сплошном деревянном настиле. Крышу для экономии материала лучше делать односкатную с небольшим козырьком с противоположной стороны.

Такая схема позволяет использовать простейшую конструкцию из двух продольных балок и восьми десяти поперечных, которые одновременно являются и стропилами. Уровень столбов с высокой стороны должен быть как минимум на 10 % выше противоположной. Это необходимо для создания уклона для стока дождевой воды и схода снега. Короткие стропила козырька крепятся с одного конца к балкам перекрытия, а с другого удерживаются распорками.

Хороший вид имеет навес для машины из поликарбоната установленный на каркасе из профильной трубы. Этот материал способен без малейшего снижения прочностных характеристик изгибаться. Это его свойство позволяет устанавливать навесы полукруглой формы. Подобные сооружения чрезвычайно легки на вид и превосходно вписываются в стилистику оформления территории двора.

«>

Советы

Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
Не забывайте делать песчаную «подушку» под опоры.
Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.

Размеры и функционал

Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.

Козырьки над входной дверью

Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.

Чертеж козырька над входной дверью

Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.

Рассчитываем размеры:

Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Чертеж балочно-опорной постройки с ассиметричной крышей

Веранды и террасы – чертеж и расчет

Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.

Чертеж пристраеваемого навеса с опорной балкой

Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.

Пример расчета:

Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х)2 = 23002 + Х2

4*Х2 = 5290000 + Х2

4*Х2 — Х2 = 5290000

Х2(4-1) = 5290000

3*Х2 = 5290000

Х2 = 5290000 : 3

Х2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы

Стоянки для автомобилей – стандартный расчет и чертеж

Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.

Чертеж небольшой конструкции для стоянки или хозблока

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

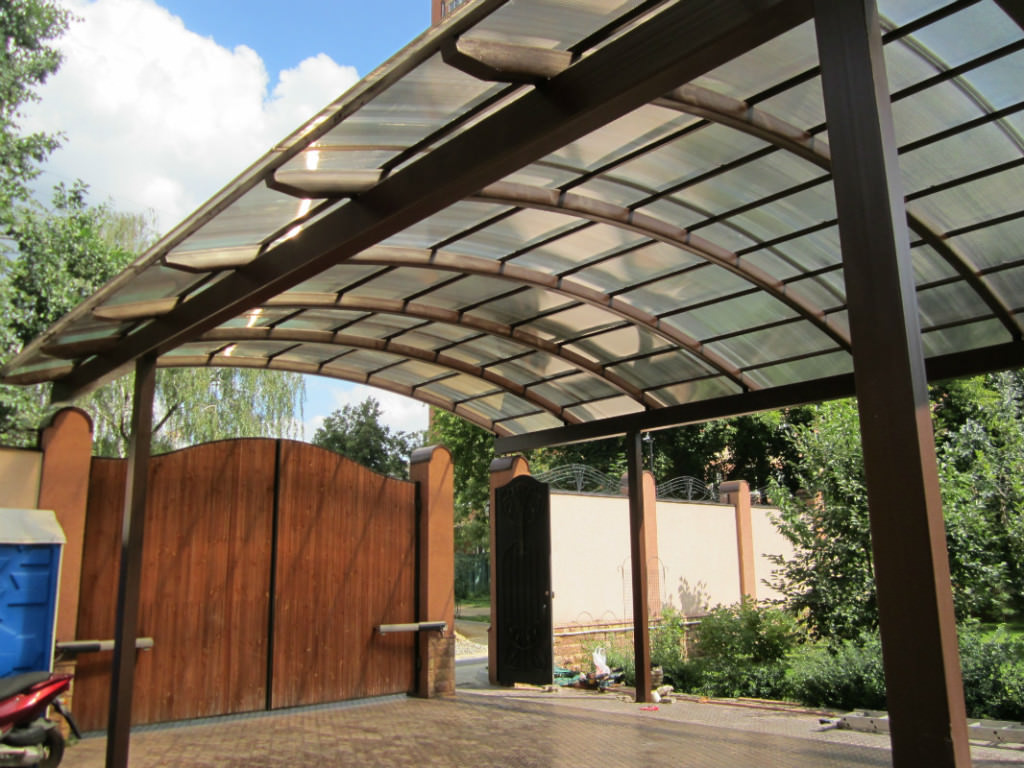

Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.

Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей

Беседки

Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.

Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:

Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
Удобная ширина сидушки 400-450 мм.
Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.

Чертеж отдельно стоящего навеса-беседки из дерева

Советы

Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
Не забывайте делать песчаную «подушку» под опоры.
Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.

Особенности опорной конструкции

При строительстве навеса стационарного типа устанавливаем не менее 4 стоек, которые впоследствии состыковываем друг с другом. Перед установкой опор определяемся с конструкциями. Опоры устанавливаем с шагом не более 1,5 метра. Размеры заранее просчитываем, проставляем на чертеже.

Каменная, бетонная, кирпичная

Массивные столбы не требуют постоянного ухода. Но при установке тяжелых опор, возможно, потребуется применение тяжёлой техники. Построить навес из кирпича, бетона или камня своими руками сложнее, чем из дерева или металла.

Конструкции с массивными столбами, обитыми по бокам сайдингом или вагонкой, выглядят солидно, долго служат. Их строительство стоит немного меньше, чем возведение полноценного гаража.

Металлическая

Сделать навес для машины своими руками из металлических труб ᴓ 80 мм – правильное решение создания опор. Углубления делаем буром. Металл боится коррозии, поэтому нужно покупать материал с защитой от сырости.

Вставляем опоры, заливаем ямы бетонным раствором. Стойки соединяем поперечинами. Если вы решили сделать навес из металла, следует воспользоваться сварочным аппаратом.

Деревянная

Деревянный навес прост в изготовлении. Деревянные столбы вставляют в заранее вырытые ямки. Дерево боится сырости, поэтому при установке опор деревянный навес обработайте антисептиками.

Просмолите нижние части столбов, которые будут закапывать в землю. Принятые меры увеличат срок эксплуатации.

Односкатный навес из профнастила чертеж. Расчет конструкции и строительные элементы

Сечения опор навеса подбираются из расчета общей нагрузки. Постоянной является только масса профнастила. Поскольку стальной лист легок, большего внимания заслуживают внешние условия. Навес, примыкающий к дому, должен выдерживать ветровые усилия, наблюдаемые в районе строительства, снеговые нагрузки и наледь.

Профнастил сложно деформировать в дизайнерских целях, поэтому навес лучше сделать односкатный или двускатный. Возможно создание дугообразной крыши навеса, однако изгиб будет проходить параллельно профилированию, что послужит накоплению осадков.

Упрощенная схема строения представлена на чертеже. Конструкция навеса из профнастила состоит из следующих основных элементов:
