Обустройство узла примыкания кровельного покрытия к вертикальной поверхности

Практические советы

1. Очень тщательно соблюдайте рекомендованную технологию гидроизоляции места привыкания парапета с кровлей. Парапеты значительно увеличивают безопасность обслуживания плоских кровель, но при грубых нарушениях технологии возведения могут становиться причиной появления серьезных проблем. Следует помнить, что в этих местах скапливается большое количество снега, который оказывает значительное давление на кровельный пирог. Если гидроизоляция выполнена некачественно, то очень велика вероятность появления в этих местах протечек из-за механических повреждений.
2. Внимательно проверяйте направление наклона кровли. Вся вода должна уходить в специально предусмотренные участки и далее в водосточную систему. Если она будет в некоторых местах застаиваться, то во время сезонных замерзаний/размерзаний лед постепенно подорвет нахлесты. Последствия крайне печальные, потребуют сложного и дорогостоящего ремонта.
3. Если кровля на здании эксплуатируемая, то нужно принимать все меры по уменьшению нагрузок в местах примыканий. Их можно оградить различным декоративным элементами, ограничить движение и т. д. При появлении проблем на эксплуатируемых кровлях для устранения придется привлекать опытных профессиональных кровельщиков, их услуги обойдутся дорого. Кроме того, эксплуатируемые кровли – это сложный пирог, его замена или ремонт требует очень много времени.

Цены на рубероид

Рубероид

Делать парапет надо так, чтобы от этого элемента была практическая польза, а не дополнительные проблемы.

От любого парапета должна быть практическая польза

Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу,. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы.

Материалы изготовления

Сырье для изготовления парапетов выбирают исходя из того, какой материал применялся при постройке здания.

Самые популярные в сфере строительства – это металлические парапеты. Изготавливают их из оцинкованной стали и металлопрофиля. Металл имеет главную особенность – пластичность, благодаря специальному оборудованию можно получить практически любую форму.

Оцинкованная сталь может быть со слоем полимера или без него. Материал весит немного – от 2.5 до 7 кг 1 погонный метр, толщина листов – 0.55-1.2 мм. Медь и алюминий для этого применяют довольно редко, так как их стоимость слишком высокая. Подобные металлические ограждения должны оснащаться поручнями и выдерживать минимальную нагрузку 0.3кН/м. А также любая система, сконструированная из металла, имеет подкосы, стойки и отгибы. С помощью последних парапет устанавливается на кровлю. Фрагменты соединяются между собой фальцевым методом. Места соединения обязательно закрываются заглушками и обрабатываются герметиком.

Довольно распространены и смешанные конструкции, то есть металл и покрытие парапета. Например, на кирпичное или бетонное здание арматурные стержни заранее монтируются в кирпичную кладку или бетонное основание.

Не менее распространены кованые конструкции. Такое ограждение выглядит более эстетично и имеет долгий срок службы.

Бетонные и кирпичные парапеты более экономичны и просты в монтаже, но требуют периодической профилактики для поддержания внешнего вида. Обычно используются для оборудования дорог и при постройке частных домов.

Укрывная крышка парапета может быть выполнена из натурального природного камня, обычно для изготовления берется гранит. Каменное ограждение обладает большей твердостью, устойчиво к морозам, истираемости, влагопоглощению, механическим повреждениям. При монтаже подобного ограждения следует помнить о том, что материал имеет довольно большой вес.

Есть и недостатки.

• Низкая морозостойкость. В условиях холодной зимы пластиковые панели устанавливать не рекомендуется.
• Возможно появление различных деформаций при длительном воздействии солнечных лучей.

Сэндвич-панели – многослойные строительные материалы, сочетающие в себе множество положительных свойств. Парапетное ограждение из сэндвич-панелей можно смонтировать практически на любом малоэтажном коммерческом или промышленном здании. Материал легок в монтаже, имеет невысокую стоимость и долгий срок службы.

Парапеты из дерева используются в основном для защиты оград и заборов. Деревянные панели не так востребованы ввиду своей недолговечности. Используются для подобной конструкции в основном профилированный брус или две доски, сбитые под прямым углом. Некоторые умельцы изготавливают деревянные парапеты своими руками из бросовых материалов, например, из поддонов.

Парапет на кровле — все способы качественной отделки в фото обзоре!

В современном строительстве, довольно часто используют плоские виды кровли. Их конструкции не требуют особых навыков установки.

Для безопасного нахождения людей на крыше, рекомендуется сооружать парапет. Его высота регулируется исходя из его назначения.

Основным требованием для эксплуатации крыши, является наличие дополнительных ограждений, которые способны защитить от воздействия климатических факторов. Он способен сохранить поверхность крыши от воздействия сильного ветра, распределить большое количество осадков.

Помимо защитной функции, современные парапеты выступают в качестве декоративного элемента крыши.

От чего зависит высота ограждения?

Здания обладающие смотровой зоной в районе крыши, нуждаются в более высоком ограждении.

Они помогают обезопасить людей от возможной опасности упасть или оступиться. Здесь необходимо установить дополнительные поручни. Осматривая окружающие виды, можно облокотиться на перила.

Основные требования для установки парапета

Высота каждой постройки, строго регулируется при помощи специализированной документации:

здание высота которого составляет не более 10 м, без использования крыши, не нуждается в сооружении парапета, при наличии высоты в 20 и 30 м, кровля нуждается в дополнительной защите

Здесь совершенно не важно для чего используют кровлю, здание высотой около 5 – 7 метров с высоким углом наклона кровли, нуждаются в сооружении конструкции парапета

Строение парапета для крыши

Специальная документация, требует соблюдения всех правил при строительстве ограждений для кровли. Современный парапет состоит из нескольких частей:

• ограждение крыши. Оно располагается по всему периметру кровли,
• гидроизоляция.
• кровельный клин. Он помогает защитить места соединений материала,
• козырек. Его изготавливают из материала, который хорошо противостоит коррозии металла. Главным его назначением, считают отвод излишней воды во время осадков.

Верхний слой парапета, закрывают при помощи металла или оцинкованной сталью. Это защищает его от погодных условий.

Материалы для изготовления ограждений

Изготавливать защитные ограждения, можно из любого вида материалов. В основном используют:

• бетон и железобетонную конструкцию. Обычно такие конструкции применяют при строительстве панельных многоэтажек,
• кирпич. Его строят по всему периметру кирпичной кладки. Он плавно продолжает конструкцию кирпичного строения,
• металл. Крепится с использованием нержавеющих анкеров, которые плотно фиксируются в каменной кладке.

Толщина защитной конструкции не должна превышать толщину наружней стены. Чтобы добавить прочности парапету, в растворе фиксируют дополнительные материалы из металла и дерева.

В современном строительстве применяют конструкции высота, которых варьируется в пределах 1,5. На самом деле, такие размеры парапета не стоит использовать для многоэтажных строений

Разновидности кровельных ограждений

На сегодняшний день, в строительной сфере известно несколько разновидностей парапета:

• плоский.
• двускатный,
• сложный. Конструкция имеет несколько капельников, которые скрыты под козырьком.
• фигурный. Чаще всего он выполняет роль декоративного элемента на крыше.

Монтаж защитных конструкций, должны осуществлять опытные специалисты. Они гарантируют долгий срок эксплуатации и надежность сооружений.

Парапет на кровле – все способы качественной отделки в фото обзоре! Самые качественные способы плоской отделки, или другими словами парапет на кровле в лучшем виде предлагаем увидеть на фото в статье…

Требования

Раньше плоская крыша сооружалась только на промышленных и коммерческих зданиях. В настоящее время ситуация поменялась, и данный тип кровли применяется к любым сооружениям, так как это более экономичный и многофункциональный вариант.

Эксплуатируемая крыша представляет собой несколько слоев кровли, уложенных по определенным правилам, благодаря чему по периметру можно устанавливать различные конструкции. Основное отличие кровель этого типа – это основа жесткого типа с качественным покрытием. Составляющие кровельного пирога должны обладать высокой гидроизоляцией. Например в странах Европы популярна тема озеленения, в таких местах отдыха часто встречаются высокие парапеты.

Для их обустройства есть несколько правил СНИП.

• По строительным нормам любое здание выше 10 метров и уклоном крыши до 12 градусов обязательно оснащается парапетом.
• Строение имеет высоту не более 30 метров – размер ограждения минимум 1.1 м. Если же высота здания больше 30 метров, то значение увеличивается до 1.2 м. Опираясь на данный пункт, стоит помнить о том, что минимальная высота на плоской кровле – 0.45 м, а максимальная – 1.2 м, именно поэтому металлические ограждения не всегда нужны.
• Металлическое ограждение может быть уменьшено на размер парапета.
• Практически для любых конструкций, кроме решеток, допускаются дополнительные заслонки, чаще всего устанавливают стеклянное полотно.
• Конструкция ограждения имеет вертикальные и горизонтальные планки, между которыми должно соблюдаться определенное расстояние. Для вертикальных – 10 сантиметров, для горизонтальных – 30 сантиметров. С целью безопасности на строении устанавливают ограждения, которые также выполняют функцию декора.

После того как прошел дождь, на плоской крыше задерживается вода, поэтому к изоляционному покрытию предъявляются повышенные требования. Парапет неэксплуатируемой крыши – это продолжение основной несущей стены. Здесь в качестве защиты от атмосферных явлений монтируются металлические фартуки, а в качестве декора – тротуарные плитки. Для скатных крыш в качестве заслона могут использоваться снегозадержатели.

Так как данный вид кровли не предназначен для нахождения на ней человека, правильное распределение веса происходит за счет специальных трапов и мостиков. Благодаря этому нагрузка на крышу снижается.

Нормы СНИП для неэксплуатируемой кровли несколько отличаются:

• минимальная высота парапетного ограждения – 60 сантиметров, независимо от высоты постройки;
• если монтируется металлическая конструкция, то ее составляющие должны быть расположены друг от друга на расстоянии до 30 сантиметров;
• так как парапет – это продолжение основной стены, его ширина равна толщине стены, то есть не меньше 0.5 м.

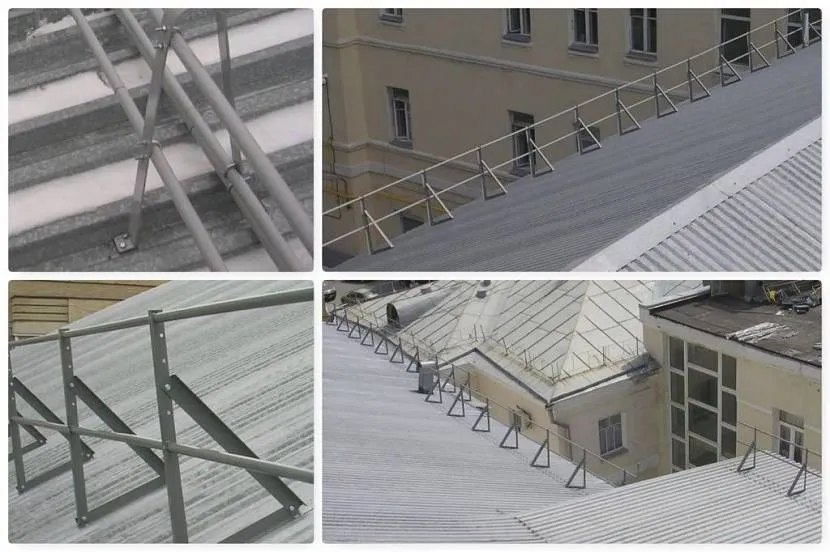

Можно ли сделать парапет на наклонной кровле

Парапет на крыше можно устроить независимо от градуса наклона, однако при создании конструкции на скатной поверхности важно соблюдать повышенные меры безопасности и учесть ряд нюансов. Например, при фальцевой кровле с выступом требуется обжать его металлическими уголками с перфорацией и скрепить болтами

На уголки монтируют само ограждение.

Парапет на скатной крыше Источник obustroeno.com

Другой способ установки практикуют, если кровля сделана из профнастила или металлической черепицы. Крепление осуществляется саморезами с резиновой прокладкой. Использование такого крепежа позволяет максимально герметизировать покрытие, защитив его от осадков.

Примыкание кровли к другим поверхностям

Схема примыкания кровли к парапету

В случаях, когда необходима герметизация стыков покрытия с другими поверхностями, применяют несколько другую методику. К примеру, если присутствует примыкание кровли к парапету, последний необходимо утеплить.

Стены в этом случае утепляют, прокладывая слой минеральной ваты. В местах соединения с парапетом на кровельный ковер наплавляется дополнительный слой.

Листы утеплителя закрывают цементно-стружечными плитами или плоским шифером. Из жесткой плиты минеральной ваты делают бортик под наклоном. Его вклеивают на горячий битум непосредственно в угол.

Первый слой кровельного покрытия загибают на горизонтальную плоскость на 15 см, второй слой должен перекрыть предыдущий на 5см.

Далее оформляют фартук из стали, который отведет дождевую воду на кровельную поверхность. После этих действий узел примыкания кровли к парапету будет надежно и надолго загерметизирован.

Обратите внимание! Когда кровля примыкает к дымовой трубе, целесообразно использовать специальные планки. Следует учесть, что труба проходит не только через финишное покрытие, но и через чердак и потолочное перекрытие. Поэтому, герметизация должна быть выполнена на всех трех узлах прохода трубы

Поэтому, герметизация должна быть выполнена на всех трех узлах прохода трубы.

В местах прохода через потолок и чердак можно использовать силиконовый герметик, там, где труба проходит через кровельное покрытие – планки.

Саму печную трубу на крыше рекомендуется устанавливать ближе к коньковой планке. В ендове трубу выводить нельзя, так как ее примыкание к кровле с надежной герметизацией будет практически невозможно осуществить.

При крыше, покрытой битумной черепицей, лучше всего использовать примыкающую планку. Она плотно прижмет узлы друг к другу и не даст воде попасть внутрь.

Если кровля покрыта черепицей из металла, используют планку вака. Под планку укладывают вакафлекс, затем планка закрывается и тщательно замазывается герметиком.

Вакафлекс – это рулонный самоклеящийся материал, который можно использовать также при обработки стыков кровли со стенами, парапетами и дымоходами.

Армированный для дополнительной жесткости, имеющий разнообразный выбор цветовых решений, материал прекрасно подходит для различных операций, связанных с герметизацией.

При покрытии металлической черепицей желательно использовать наружную и внутреннюю планки из металла. Отделанные таким образом стыки прослужат очень долго без необходимости ремонта.

Швы в этом случае не будут протекать, а узлы кровли примыкания прослужат от 25 и больше лет.

Соединение кровли с выступающей над крышей стеной также, обязательно должно быть обработано.

Штробится бороздка, в которую вводится часть кровельного покрытия. Далее все заделывают герметиком на битумной основе. Такой герметик можно использовать даже при мокрых поверхностях.

Торцевые стены осложняют операцию, потому что кровля примыкает к ним наклонно. Поэтому, при заделке таких стыков нужно быть особенно внимательными и аккуратными.

Для заделки стыков покрытий с керамической черепицей рекомендуется использовать ленты из гофрированного алюминия.

Волнистый профиль материала повторит форму черепицы, а залитый далее битум придаст швам абсолютную герметичность. Эти ленты могут применяться также в случае с битумной черепицей. Широкий выбор цветовой гаммы материала позволит подобрать нужный оттенок под окраску покрытия крыши.

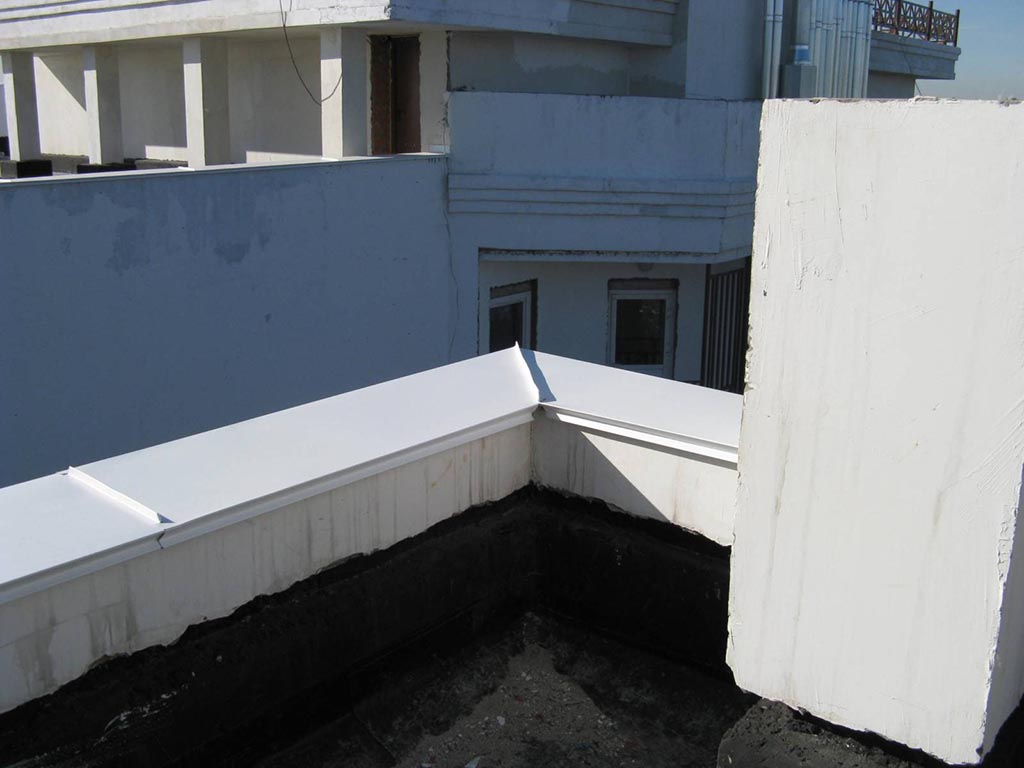

Окрытие парапетов

Любой элемент здания, ограждения, или малой архитектурной формы нуждается в защите от негативных влияний окружающей среды: влаги, дождя и снега, атмосферных и ветровых воздействий. Если по периметру крыши здания устанавливается парапет, его тоже следует защищать от осадков, которые могут скапливаться на его поверхности. Для защиты применяется специальное окрытие парапетов, основная функция которого — отвод воды за периметр стен. Конструкция защитного элемента кровли аналогична конструкции защитной планки, которой накрывают забор. Наличие подобного элемента сведёт к минимуму разрушение материала парапета от постоянно действующей влаги. Если пренебречь установкой этих защитных конструкций, атмосферные осадки будут стекать по стенам, постепенно размывая и разрушая их.

Окрытия на парапеты любых конфигураций изготавливаются по требуемым размерам, и в том архитектурном и дизайнерском решении, которое будет наилучшим образом сочетаться с общим оформлением здания.

Самым актуальным на сегодняшний день материалом для устройства защитных элементов является — оптимальное решение, сочетающее высокие эксплуатационные качества с приемлемой ценой. Чаще всего оцинковка, используемая при изготовлении конструкций, имеет и дополнительный полимерный слой (полиэфир, пластизоль, пурал), или же окрашивается порошковой краской. Окрытие парапетов кровли, выполненное в различной цветовой гамме, обладает не только защитными, но и декоративными функциями. Оно придают конструкциям завершённый и аккуратный вид.

Каким должно быть окрытие парапетов?

• в первую очередь, устойчивым к атмосферным воздействиям и долговечным;
• обладать высокими прочностными характеристиками,
• легко монтироваться;
• подходить по размерам и дизайну к парапету любой, даже самой сложной конфигурации;
• иметь бюджетную стоимость.

По мнению специалистов, установка окрытия парапетов кровли позволяет основной конструкции парапетов служить более чем в два раза дольше. Если необходимо сохранить определённый стиль оформления парапета, его окрытия изготавливаются по индивидуальным эскизам.

Для того чтобы при эксплуатации парапетов не возникало проблем, конструкция служила долго, не гнулась и не перекашивалась, её монтаж следует выполнять только квалифицированным мастерам. Существуют как плоские варианты конструкций , так скатные.

Конструкция защитных элементов и их монтаж

Цена защитных и декоративных окрытий зависит от их конструкции, материала, и сложности . Самая простая и недорогая конструкция представляет собой планку в виде буквы П., в более сложном варианте конструкция дополнительно оснащается капельниками по обеим сторонам для более эффективного отвода дождевой влаги.

Окрытие парапетов кровли может монтироваться разными способами: фальцеванием, или же внахлест. Фальцевание — операция более трудоёмкая, поэтому затраты на такой вид защитных конструкций окажется значительно выше, однако возрастут и гидроизоляционные свойства окрытия парапета.
