Стропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
В другой заготовке для нижней пятки отпиливаем участок под углом α.
С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
Стыковка досок производится гвоздями на расстоянии 40-50 см.
Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

Крайние стропила делают сдвоенными.
Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Четырехскатная крыша своими руками

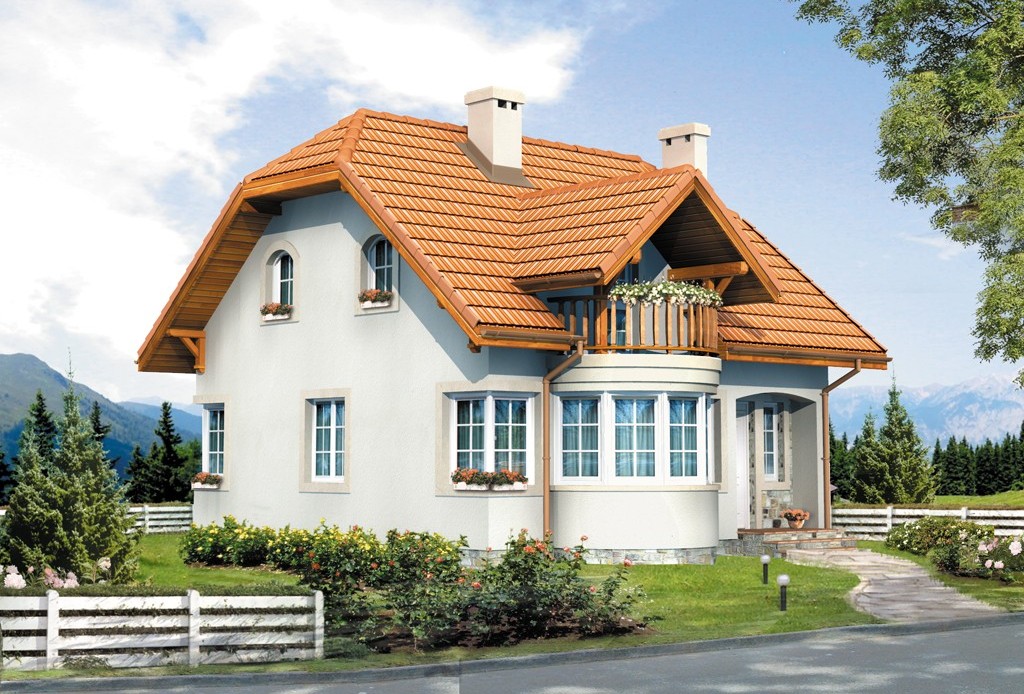

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Четырехскатная крыша для беседки своими руками

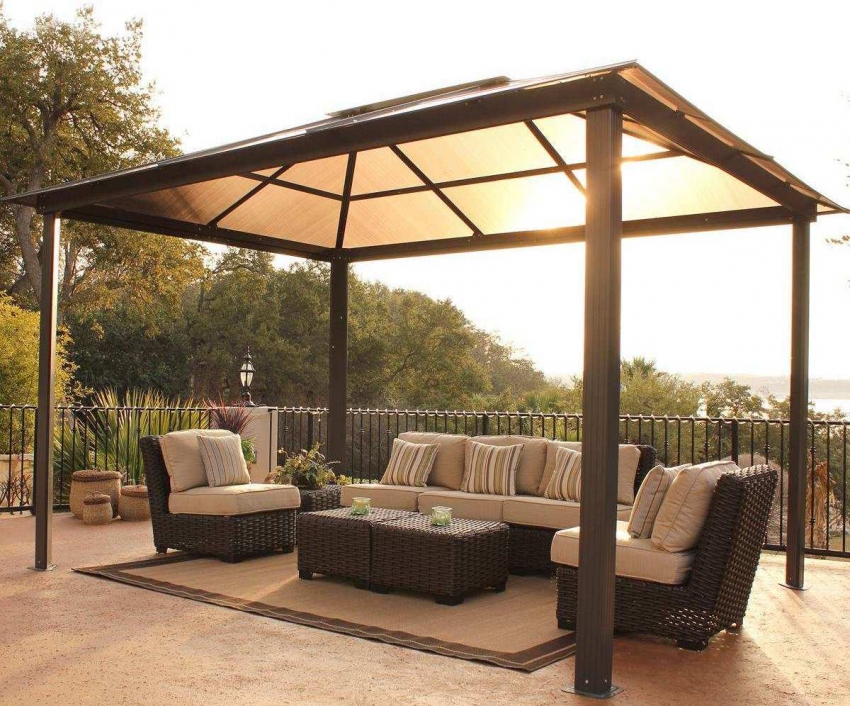

Сооружение уютной беседки на приусадебном участке является идеальным вариантом создания комфортной зоны отдыха. В зависимости от геометрической формы, сооружению можно подобрать наиболее подходящий вид четырехскатной крыши.

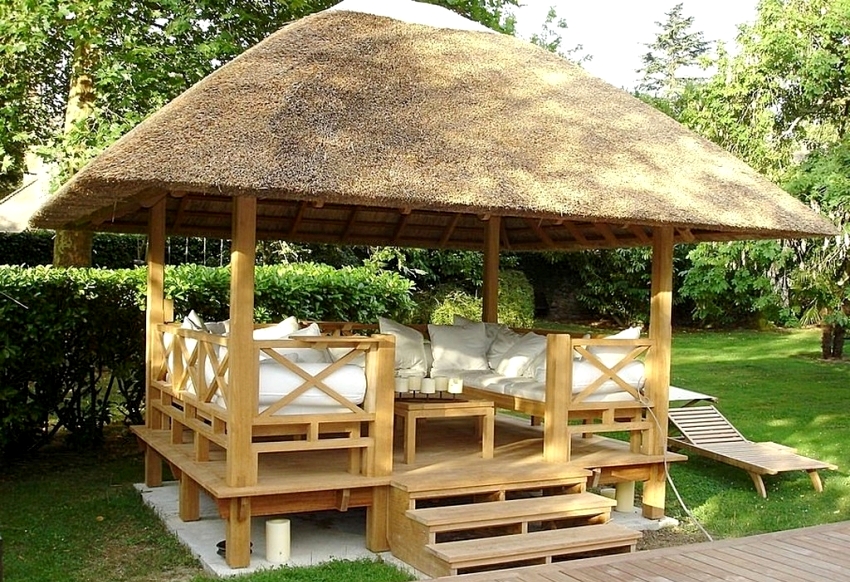

Четырехскатная крыша для беседки может быть построена как из бруса, так и из металлопрофиля

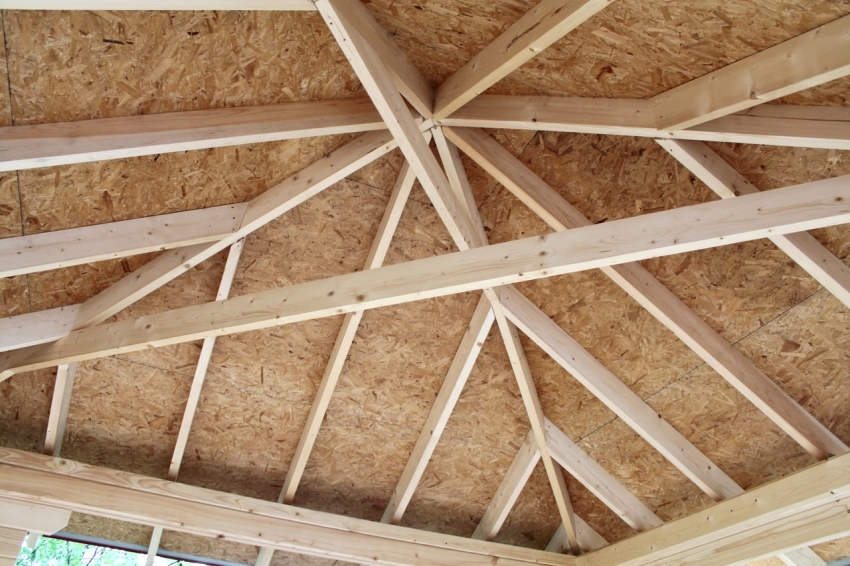

Для беседки квадратной формы целесообразно соорудить шатровую крышу с четырьмя равными по размеру треугольными скатами, соединенными в одной точке. Для конструкций прямоугольной формы идеально подойдут четырехскатные крыши вальмового типа.

Несмотря на то, что данная конструкция дороже и сложнее по сравнению с двухскатной, именно она является наиболее подходящим вариантом для беседки. Четырехскатная крыша является наиболее целесообразным решением для данной задачи по ряду причин:

за счет большого количества наклонных скатов обеспечивается эффективная защита от атмосферных осадков;
большие свесы способны долго сохранять тепло, которое аккумулируется на протяжении солнечного дня;
наклонные скаты хорошо защищают от проникновения навязчивых солнечных лучей, не заграждая при этом кругозор;

Четырехскатная крыша для беседки удобна тем, что скаты хорошо защищают от солнечных лучей, при этом сохраняется хороший обзор

Как сделать четырехскатную крышу для беседки?

Прежде чем приступать к возведению стропильной системы для беседки, необходимо рассчитать угол наклона скатов, высоту конька и нагрузку для правильного выбора сечения стропил. Получив результат, необходимо составить чертеж стропильной системы, где отображаются все размеры и взаимное расположение элементов стропильного каркаса.

Размер и сечение стропил зависит от размера самой крыши, а также от угла наклона скатов

На основании чертежа производится подготовка необходимых элементов и их последующая сборка. Устройство четырехскатной крыши для беседки состоит из следующих последовательных действий:

Усиление доской верхней обвязки каркаса беседки.
Крепление к обвязке балки-затяжки при помощи металлических уголков.
Отступив от середины затяжки одинаковое расстояние (около 50 см), необходимо установить две деревянные стойки высотой по 100 см каждая.
Соединение верхушек стоек коньковым прогоном.
Установка рядовых стропил с выбранным шагом.
Закрепление диагональных стропил при помощи гвоздей к коньку таким образом, чтобы они продолжали коньковый прогон.
Установка наружных стропил, которые крепятся одной стороной к диагональным ногам, а другой присоединяются к верхней обвязке конструкции. Шаг между стропилами составляет около 60 см.
Укладка гидроизоляционного покрытия на стропила внахлест одной стороны на другую около 10 см и фиксация его степлером. Закрепление гидроизоляции вдоль стропил осуществляется при помощи реек контр-обрешеки.
Установка обрешетки.
Монтаж кровельного материала с обработкой всех стыков герметиком.

Пример удачного использования четырехскатной крыши для беседки, с покрытием из натурального сена

Ознакомившись с особенностями конструкции, можно смело приступать возведению выбранного типа четырехскатной крыши. Однако следует помнить о том, чтобы получить надежную, прочную и долговечную конструкцию не следует пренебрегать предварительными расчетами элементов конструкции и строго соблюдать алгоритм выполнения работ.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
Установка наслонных стропильных ног под ту или иную конструкцию.
Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Четырехскатная крыша: чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов

От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

вес кровельного материала;
вес материала для утепления, паро- и гидроизоляции;
погодные условия;
оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

https://youtube.com/watch?v=bp9HsbknNQY

Способы и этапы монтажа

При сборке каркаса выполняются следующие работы:

Выполняются работы по подготовке основания и фиксации опорного бруса по периметру дома. Соответствующие анкеры или штыри закладываются в верхней части или армопоясе еще на этапе их заложения, между древесиной и другими материалами всегда размещается как минимум 2 слоя гидроизоляции.
На несущие перегородки укладывается лежень (при наличии).
С помощью лазерного уровня и отвесов фиксируются вертикальные стойки.
Поверх монтируется коньковый прогон.
Каркас обшивается рядовыми стропилами, выпиленными по проверенному шаблону.
Проводится тщательная проверка уровня и размеров элементов, при необходимости – с их подгонкой.
Диагональные стропила выпиливаются по другому шаблону с запилом в верхней части от 45 °.
Выполняется крепление нарожников.
Формируется плоскость карнизного свеса, при необходимости – с наращиванием стропил и нарожников кобылками.
Конструкция укрепляется подкосами, шпренгельными фермами и другими элементами.

На нашем сайте есть подробные публикации о строительстве четырехскатной кровли своими руками, в том числе, для дома с мансардой и беседки.

Диагональные стропила

Нагрузка на эти элементы в 1,5-2 раза выше, чем у рядовых стропил, экономия при выборе пиломатериалов при их монтаже недопустима.Большинство специалистов рекомендуют не искать достаточно толстый цельный брус, а делать их сдвоенными с целью улучшения показателей прочности на изгиб.

Это же относится к длине элементов – качественные доски нужной длины обходятся в разы дороже срощенных пиломатериалов с сечением в 50 мм.

Две цельные доски просто сшиваются гвоздями нужной длины, забиваемыми в шахматном порядке с шагом не более 50 см. Сращивание пиломатериалов выполняется с помощью квадратных вставок-вкладышей и гвоздей, забиваемых 2-3 рядами.

Опирание диагональных ног

С привязкой накосных стропил к мауэрату как правило проблем не возникает, элемент просто подрубается по горизонтали и фиксируется гвоздями и/или уголками. С верхней точкой сложнее, малейшие ошибки при подрезке приводят к перекосам или расхождению.

Способ крепления выбирается исходя из типа каркаса:

При шатровом исполнении стропила рекомендуют крепить к заранее вырезанному из цельного бруска восьмиугольнику.
В системах с одним коньковым прогоном диагональные ноги опираются на консоли с 10-15 см запасом и последующей подрезкой излишков.
При изготовлении стропил из бруса и каркаса с двумя коньками узел усиливается прибоиной.

Как крепить нарожники и полуноги?

Укороченные стропила короткой части трапециевидных скатов (полуноги) и вальмовые нарожники фиксируются разными способами:

гвоздями с длиной 82 мм (по 2-3 шт. на каждую точку крепления);
тоже, после вырезания выемки с глубиной не более половины сечения нарожников;
гвоздями с дополнительным укреплением деревянным брусом с сечением 50×50 мм.

Первый способ признан самым быстрым и простым, второй – сложным в исполнении, но максимально надежным, последний – оптимальным по затраченным усилиям и результату.

Способы крепления нижних концов стропил

Нижние концы ног фиксируются:

Скользяще, с помощью уголков и пластин, независящих друг от друга и остающихся слегка подвижными. Такой способ позволяет свести к минимуму распорные нагрузки, но обходится дороже из-за большого числа крепежей.
Жестко, с вырезом выемок (рекомендуется при планировании длинного свеса) или с закладкой подшивного бруска. Второй вариант признан самым простым и надежным, но компенсировать нагрузки легким смещением такая система не будет.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Процесс создания кровли

Слой пирога шатрового кровельного изделия выглядит таким образом:

Стропильный каркас необходим в качестве основы для последующих кровельных работ.
Изначально стелют пароизоляционную пленку. Это необходимо для предотвращения возможного конденсата.
Деревянная обрешетка добавляет прочности всей конструкции и служит основанием для следующих кровельных слоев.
Укладывается утеплительный материал.
Чтобы внешняя влага не могла проникнуть внутрь помещения, следует применить гидроизоляционное покрытие.
После чего выполняется монтаж контрольной обрешетки. Это необходимо для обеспечения вентиляционного зазора, через который будет производиться проветривание крыши. К тому же без контробрешетки не обойтись, поскольку этот слой служит основой для кровельного покрытия.
Затем делается монтаж любого вида кровли, например: гибкая черепица или шифер.

Если соблюдена технология монтажа и все слои выполнены должным образом, то в помещении образуется нормальный микроклимат.
