Стропильная система двухскатной крыши: устройство, установка и крепление

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

крепление производится к коньку:

крепление производится между собой с упором на конек (фото выше).

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатной

Способы крепления стропилин

Эти детали конструкции могут быть закреплены двумя методами.

Болтом и хомутом, где в этом случае торцевая часть стропилины срезается, а сама она ставится на балку в том месте, где изготовлена выемка. Скрепление отдельных элементов производится при помощи болтов. Соединяются они так, что место крепления находится перпендикулярно верхней части стропилины. Иногда для соединения используются системы хомутов.
Двойным зубом. Метод применим в случае, если наклон ската кровли относительно горизонтали менее или равен 35 градусам. В этом случае на балке делаются два упора, в стропильной ноге делается специальное отверстие, а на месте крайнего упора на балке вырезается шип. По размерам эти элементы должны соответствовать друг другу.

Пример установленной стропильной ноги

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
Выше крыша – больше чердачное пространство, а соответственно и полезное
Стандартный шаг между стропилами 60 см между осями последних
Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
Стропила и опоры допускается наращивать
Чем длиннее используемая доска, тем больше нужно развязок и ригелей
На соединительные узлы действует две основные силы: на сдвиг и на отрыв
Стропило надёжней держится, если в нём сформировать посадочное место
Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

болтовые шпильки, заранее зафиксированные в стену
анкерные болты, закрепляемые непосредственно по месту
металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная, – то формируют временный прогон из 50й доски.

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

Шаг между осями стропильных ног составляет 60 см.

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Проектирование и монтаж симметричной двухскатной кровли

Снег не удержится под таким углом

Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
Выше крыша – больше чердачное пространство, а соответственно и полезное
Стандартный шаг между стропилами 60 см между осями последних
Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
Стропила и опоры допускается наращивать
Чем длиннее используемая доска, тем больше нужно развязок и ригелей
На соединительные узлы действует две основные силы: на сдвиг и на отрыв
Стропило надёжней держится, если в нём сформировать посадочное место
Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

В качестве крепежа могут выступать:

болтовые шпильки, заранее зафиксированные в стену
анкерные болты, закрепляемые непосредственно по месту
металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

Сначала прогон, а потом остальное

Разметка доски

Шаг между осями стропильных ног составляет 60 см.

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Строительство каркасного дома. Стропильная система. Строй и Живи

Установка стропил для двухскатной крыши своими руками

Когда все подготовительные работы и расчеты выполнены, и закуплены нужные материалы, начинают непосредственно монтаж стропильной системы двухскатной крыши. Он состоит из нескольких этапов.

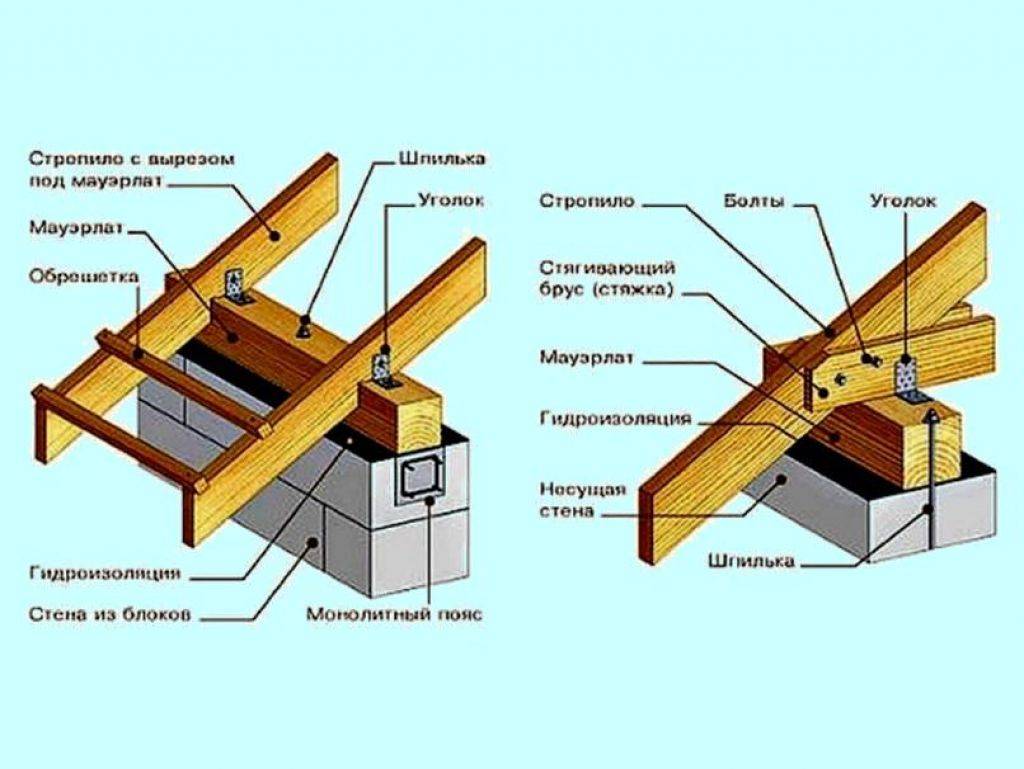

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

симметрично по центру;
со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

Анкера, которые незаменимы для монолитных материалов.
Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
Скобы.
Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

мягкая кровля укладывается на сплошную обрешетку без зазоров;
для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Монтаж и сборка стропил

расстояние между стропиламиУстановку стропил двускатной крыши производят в следующем порядке:

Изготавливается шаблон, который будет использоваться при создании стропильных ферм. Для этого две доски (длиной, равной длине стропильной ноги) соединяются между собой гвоздем с одного края.
Свободные концы досок этой конструкции (ножниц) кладутся на опоры, в тех местах, куда будут опираться стропильные ноги. Таким образом, получится угол наклона ската крыши, который фиксируется несколькими гвоздями. Для лучшей фиксации угла между досками закрепляется поперечная перекладина.
Изготавливается второй шаблон (лучше из фанеры) для выполнения монтажных запилов на стропилах.
С помощью этого шаблона на стропилах вырезаются монтажные запилы. Затем стропила соединяются под углом наклона ската. Получается треугольник, который называют стропильной фермой. Его поднимают на крышу, используя вспомогательные конструкции (лестницу, лаги и др.), и прикрепляют к мауэрлату.
Сначала устанавливаются две крайние фронтонные фермы. Чтобы выполнить правильную горизонтальную и вертикальную установку, к ним крепят временные подкосы.
Между вершинами крайних ферм протягивается шнур, обозначающий будущий конек и указывающий уровень для остальных промежуточных стропил.
После этого поднимаются и устанавливаются все остальные стропильные фермы на соответствующем друг от друга расстоянии (минимум 0,6 м).
Громоздкие конструкции при необходимости укрепляются подкосами, ригелями, подпорами и др.
Коньковый брус устанавливается на специальных опорах. К нему крепятся диагональные, промежуточные и короткие стропила.

Разновидности стропильных систем

Различают два основных типа стропильных систем для крыш с двумя скатами – висячие и наслонные. Опишем каждый из них по отдельности.

Висячие стропила

Устройство двухскатной крыши с висячими стропилами целесообразно лишь при ширине кровли в пределах 6 метров. Такие стропила крепятся на коньковый прогон с одной стороны, и на несущую стену с другой. Они испытывают распирающие усилия, в чем и состоит основная особенность двухскатной крыши с висячими стропилами. Затяжку для них можно изготавливать как из дерева, так и из металла. Если установить затяжки снизу, то они исполняют функцию несущих балок

Крайне важно прочно закрепить затяжку, поскольку она также испытывает распирающее усилие. Затяжка нужна, в первую очередь, чтобы предотвратить повреждение несущих стен – иначе они могут упасть под давлением тяжелых стропильных ног.

Наслонные стропила

В данном случае размер крыши не имеет значения. Сборка стропильной системы данного типа предполагает наличие лежня и опорных стоек. На лежень, который укладывается параллельно мауэрлату, переносится часть нагрузки. Получается, что стропила прилегают друг к другу в верхней точке и дополнительно поддерживаются стойкой. В такой системе стропильные ноги испытывают усилие только на изгиб. Они монтируются намного проще, чем висячие. Правда, требуются опорные стойки.

Комбинированный тип

Нередко крыше придают довольно сложную форму, что требует сооружения стропильных систем смешанного типа. Профессионалы рекомендуют составлять подробную схему с расчетами на каждый элемент стропильной системы, чтобы в процессе работ данные всегда были под рукой.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

с висячими стропилами;
наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Виды стропильных систем двускатной крыши

Размер ската рассчитывается так, чтобы его вынос за пределы стен составлял не менее 80 см. В некоторых случаях он может достигать 200 см, чтобы закрыть крыльцо без обустройства отдельного козырька. Независимо от варианта конструкцию стропил нужно делать симметричной с обеих сторон, а выступающая часть большего ската укрепляется опорами на землю.

В строительстве применяются такие типы стропильных систем:

Наслонные. Нижние края стропил жестко крепятся к мауэрлату или верхнему венцу деревянных стен. Сверху крепление осуществляется на конек или брус непосредственно между собой в замок. Такие конструкции являются распорными и безраспорными. Суть состоит в жестком контакте крыши и стен по всему периметру здания.
Висячие. Здесь проводится сборка фрагментов треугольной формы, где стропила соединяются с горизонтально расположенной затяжке. Нижняя балка соединяется с мауэрлатом или стенами. Особенность такого вида каркаса заключается в том, что он передает на дом только вертикальную нагрузку, так как процессы растяжения гасит затяжка.

При строительстве домов, в которых основой являются колонны, осуществляется установка конструкций обоих типов. Стропила, расположенные под наклоном, опираются на опоры, а висячие размещаются между ними.

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения
