Инструкция по монтажу сотового поликарбоната

Ошибки при монтаже

Наиболее распространенные ошибки, встречающиеся при монтаже конструкции из поликарбоната:

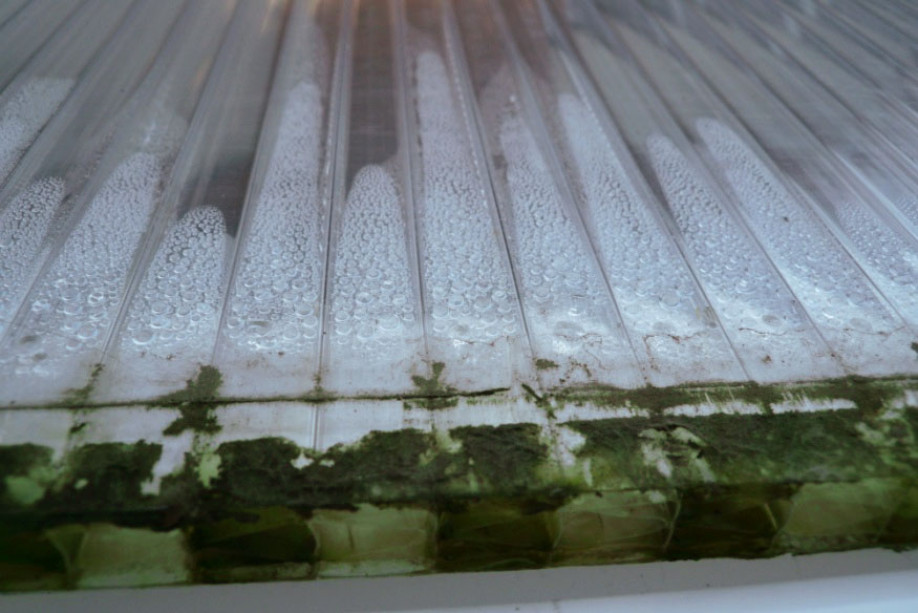

Неверное ориентирование каналов. Скопление конденсата с возможностью разрыва панели при замерзании. В арочных конструкциях может произойти излом.
Неправильная герметизация. Использование скотча, герметичное закрытие нижних торцов и другие ошибки при ее проведении приводят к скапливанию конденсата и возможному разрыву при минусовой температуре.
Ошибочное расположение сторон. Если положить панель к солнечному свету не той стороной, защита от УФ-излучения не работает и срок службы сокращается.
Промедление со снятием защитной пленки. Под воздействием тепла пленка сильнее пристает к поликарбонату, поэтому позже ее будет труднее удалить.
Чрезмерное затягивание или неправильное положение крепежа. Панель может прогнуться, а при очень сильном закручивании даже треснуть.
Жесткая фиксация или несоблюдение зазоров на тепловое расширение. Напряжение, возникшее вследствие изменения размера из-за температурных колебаний, приведет к тому, что панель изогнется, выскочит из креплений или лопнет.
Радиус изгиба меньше минимально допустимого. Панель может лопнуть от внутреннего перенапряжения.
Неверный подбор толщины панели, экономия на качестве за счет низкой толщины стенок, слишком большое расстояние между опорами, неправильное расположение на каркасе. Возможно разрушение панели под воздействием внешней нагрузки.
Неверно рассчитанная нагрузка на опоры. Ведет к прогибу и даже разрушению конструкции.
Слишком маленькое расстояние между опорами. Перерасход материала на каркас.

^ вернуться к содержанию

Наружная сторона

Монтаж поликарбоната имеет строгие ограничения, которые связаны с чувствительностью плит к ультрафиолету. При неправильной укладке пластик прослужит несколько лет, а правильно смонтированный качественный материал может использоваться больше 15 лет.

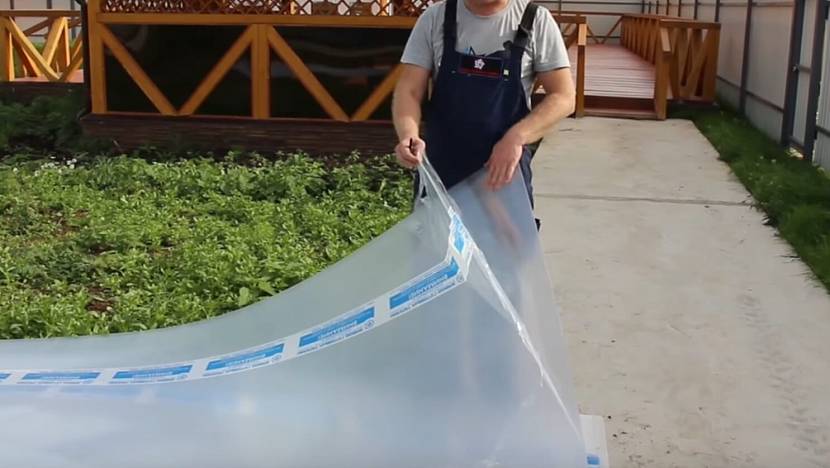

Наружная сторона плит покрывается прозрачной пленкой для защиты материала. Низкокачественные недорогие модели поликарбоната могут задерживать не больше 70% ультрафиолета, а модели высокого качества – до 99%. Чтобы скрыть деструкцию плиты иногда покрывают дымчатыми и молочными тонами. Но лучше сразу приобрести качественный пластик и избавить себя от лишних проблем.

В стандартных плитах применяется полихлорвиниловая пленка. Она полностью прозрачная. Как крепить поликарбонат можно узнать еще при его покупке

Надо попросить помощи у специалиста или сделать это самостоятельно, обратив внимание на следующие характеристики, которые относятся к наружной стороне:

толщина стенок сот измеряется штангельциркулем – с внешней стороны они толще на 0,1 мм;
пленка тверже и жестче с внешней стороны, хороший специалист определяет ее на ощупь.

Поликарбонат – какой стороной к солнцу его крепить:

Если обе стороны маркированные, это не имеет значение, так как поликарбонат имеет двухстороннюю защиту.
Если промаркирована только одна сторона, то именно ее и нужно повернуть к солнцу.

Важно помнить, что неправильная установка плит может привести к разрушению плит и поломкам деревянных элементов

Виды крепления поликарбоната

Точечное

Крепеж производится термошайбами непосредственно к каркасу, который изготовлен с учетом ветровых и снеговых нагрузок. Длина и ширина в этом случае не лимитируется.

Шаг крепления – 300 – 400 мм.

Недостатком является нарушение эстетичного вида с внутренней стороны помещения, так как соединительные профиля не всегда совпадают с каркасом.

Профильное

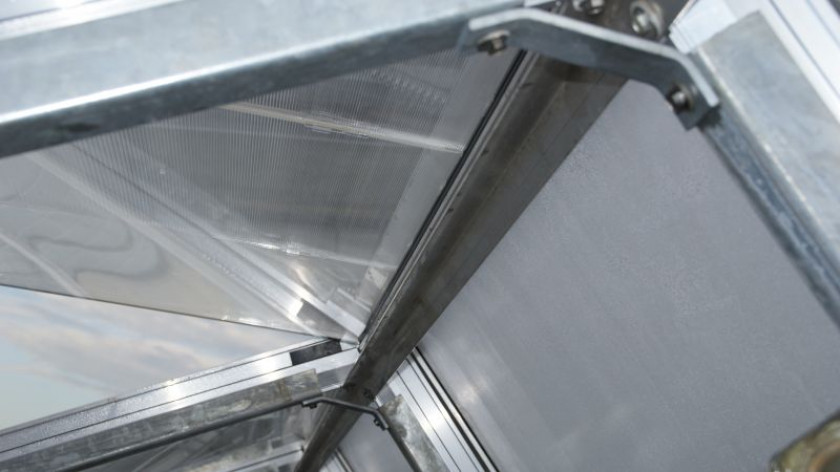

На металлический каркас крепятся алюминиевые или поликарбонатные соединительные профили, а уже в них вкладываются заготовки.

Длина не лимитируется, а ширина составляет 0,7 или 1,05 метра (результат безотходной резки на 2 или 3 части в длину).

Недостаток: при превышении расчетных нагрузок панель, закрепленная только по периметру, может выйти из пазов.

Что это такое?

Для начала разберемся, что же это такое – стыковочный или соединительный профиль. Все просто – этот элемент представляет собой длинную пластиковую планку, внутри имеющую определенное строение (чаще всего Н-образное). Предназначается для стыковки или соединения двух листов сотового поликарбоната как на теплицах, так и на различных кровлях, перегородках и прочем.

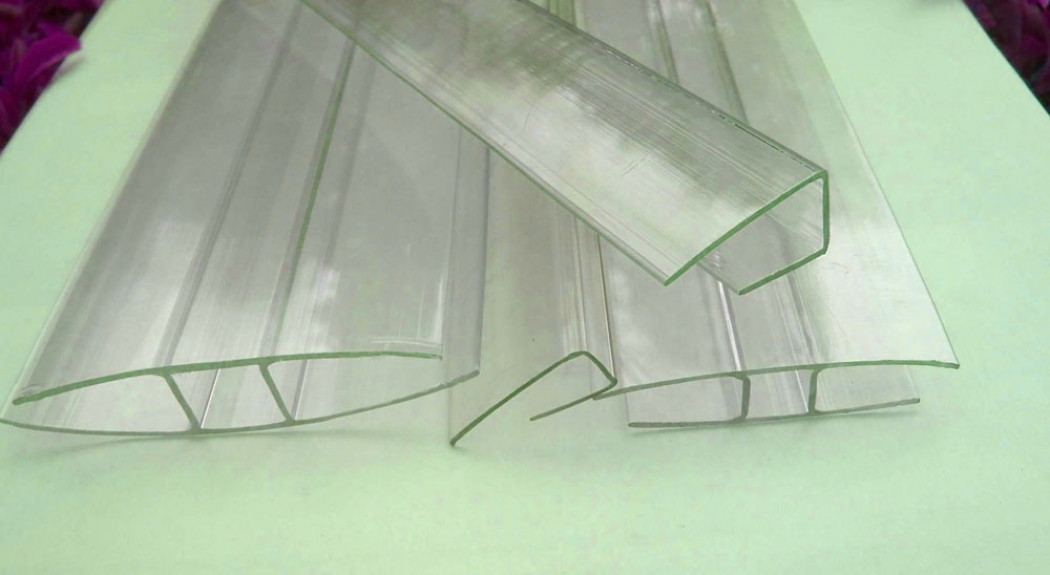

Стыковочный профиль для поликарбоната

Цели использования профиля для поликарбоната приведены ниже.

Эстетика. Стыки между двумя листами поликарбоната смотрятся аккуратнее и красивее, если прикрыты профилем

К тому же если обратить внимание на кровлю из поликарбоната, который стыковался без применения профиля, то можно увидеть мусор и грязь прямо внутри сот – полых каналов, которые образуются в структуре материала. А это, согласитесь, значительно портит внешний вид. И если грязь снаружи легко смыть обычной водой, то изнутри ее уже так просто не удалить

Соединительный (а также и торцевой) профиль поможет сохранить чистоту внутри поликарбоната.

И если грязь снаружи легко смыть обычной водой, то изнутри ее уже так просто не удалить. Соединительный (а также и торцевой) профиль поможет сохранить чистоту внутри поликарбоната.

Последствия пренебрежения стыковочным профилем

Лучшая герметизация. Стыковочный профиль позволяет соединить два листа поликарбоната без зазоров и щелей. При этом будет удерживать их надежно и прочно. При помощи этого элемента листы становятся как бы единой крышей или стенкой. При этом существуют виды профилей, которые позволят стыковать и угловые детали.

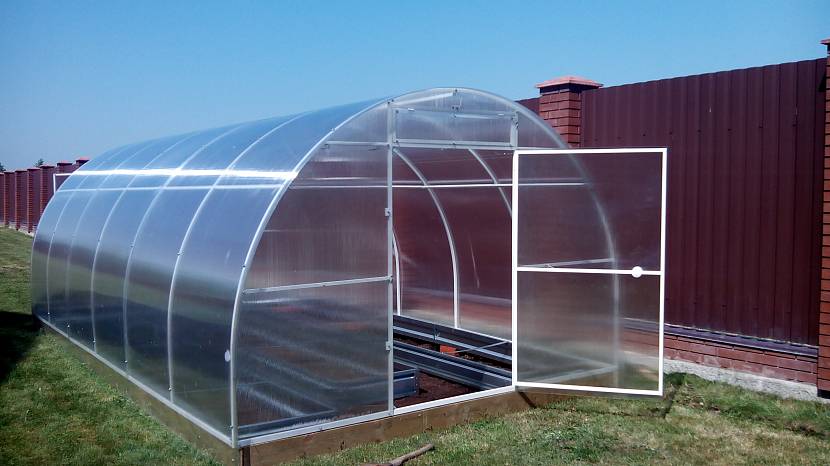

Создание оптимального микроклимата в теплице из поликарбоната

Стыковочный профиль выполняется обычно из прозрачного материала — поликарбоната, что позволяет применять его как для прозрачных, так и для полупрозрачных конструкций, которые изнутри должны быть хорошо освещены. Этот элемент позволяет крыше или стене максимально сохранить способность пропускать свет. Также он может быть сделан и из алюминия.

Профиль для поликарбоната прижимной/стыковочный, алюминиевый, АД 53-10

Также не стоит беспокоиться и о защите от ультрафиолета. Стыковочные профили имеют защиту против вредного излучения — точно такую же, как на листах поликарбоната. Их удобно использовать не только для двух- и односкатных теплиц, но и для арочных и стрельчатых. Дело в том, что стыковочные профили прекрасно гнутся в пределах допустимого радиуса и ими можно стыковать два куска материала на таких типах сооружений.

Профили для крепления сотового поликарбоната

Перечислим основные преимущества использования стыковочных профилей.

Простота установки. Обычно трудностей во время монтажа этого элемента не возникает ни у кого.
Легкий демонтаж. При необходимости стыковочный профиль можно быстро раскрутить и удалить. Также он облегчит и замену одного из листов поликарбоната при необходимости.
Герметичность. За счет плотного прилегания профиля к листам поликарбоната крыша, смонтированная таким образом, не будет протекать.
Красивый внешний вид. Крыша или стенка с использованием стыковочного профиля выглядит куда симпатичнее и опрятнее, чем без него.

Неразъемный профиль из поликарбонатаОбшивка навеса поликарбонатом с использованием стыковочного профиля

Специальный профиль

Это крепление посложнее, но и гораздо функциональнее, надежнее и эстетичнее. Как правильно закрепить поликарбонат на теплице, зависит от выбора конкретной марки профиля.

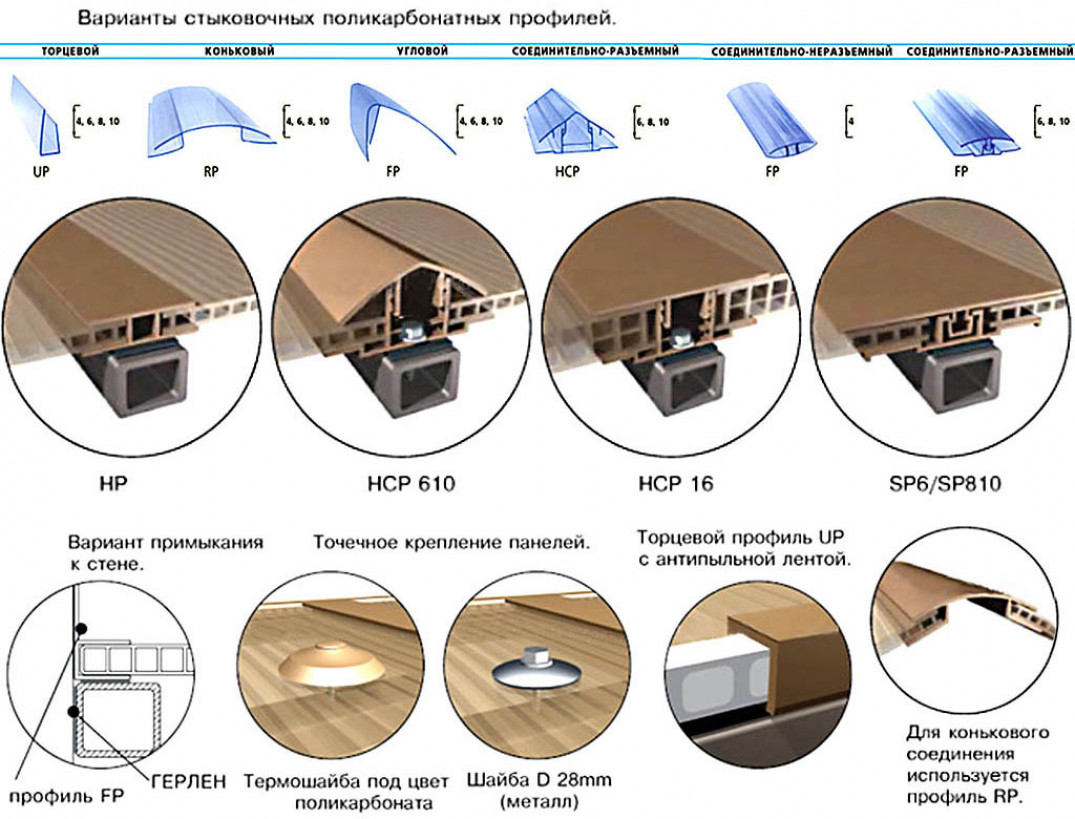

Можно подобрать обычный Н-образный, можно – целый набор для крепления листов в разных местах и под любым углом, есть пластиковые, поликарбонатные и алюминиевые изделия. Вариантов – просто масса.

Чем крепить поликарбонат к теплице – выбирайте сами:

Обычный универсальный Н-образный;
Коньковый RP;
Соединительные разъемный НСР и неразъемный НР;
Торцевой профиль UP;
Разъемный соединительный SP;
Профиль FP – пристенный.

Стыковой профиль

Достоинства

Поликарбонатные профили, поскольку изготовлены из того же материала, что и покрытие вашей теплицы, обладают теми же достоинствами, что и основные листы. Как закрепить поликарбонат на теплице такими профилями? Листы просто вставляются в предназначенные для этого проемы, только обязательно нужно оставлять зазор на температурное расширение материала.

Дополнительно крепить или фиксировать уплотнителями ничего не нужно, поскольку крепеж плотно подогнан по размерам, и будет располагаться по всему периметру. Люфты исключены, как и проникновение через соединения холодного воздуха и влаги.

Угловой профиль

Установку листов или пластин поликарбоната можно производить как под прямым, так и под любыми другими углами, предопределенными конструкцией профиля. Углы будут прочные и аккуратные, полностью светопрозрачные и практически герметичные. Такие конструкции успешно применяются не только в теплицах, но даже в рекламных световых коробах, где, как известно, эстетика и внешний вид ставятся на первое место.

Итог: что дает применение этого типа креплений:

Отличная прозрачность, что очень важно для растений;
Легкость расходников;
Устойчивость к механическим повреждениям и ударным воздействиям;
Полная влагостойкость;
Пожаробезопасность конструкции;
Морозоустойчивость.

Как накрывать поликарбонатом теплицу, используя профили? Подбирать типы креплений по проекты заранее, аккуратно обрезать края и не торопиться! Работа с материалами довольно простая, можно легко создать любую конструкцию, любой геометрии. В нестандартных соединениях поликарбонатный профиль можно даже выгибать.

Типы и предназначение

Профиль торцевой UP нужен для закрытия свободных торцов поликарбоната. С ним не нужно долго размышлять, как правильно закрепить поликарбонат на теплице, если конструкция предусматривает свободный свисающий конец с одной или двух сторон (применительно для облегченных типов парников). UP предохраняет торцы от засорения пылью и грязью, и предотвращает попадание в них влаги. Если торец будет забит, это может повлиять на прозрачность листа, так как конденсат из протоков выводиться не будет. Впереди – образование плесени и появление грибков, снижение качеств и потеря эстетичного вида.
Соединительный НР-профиль стыкует соседние панели, обеспечивая надежность крепления и прочность сопряжений.
Пристенный профиль под поликарбонат – очень важный элемент для фальш стены, но в конструкции теплиц его практически не применяют. Он больше нужен при обшивке имеющихся стен мансард и веранд, балконов (хотя возможно вы делаете теплицу на балкону) и чердаков и так далее.
Четвертый тип профиля – угловой, имеет различные варианты, так как служит для крепления листов поликарбоната, расположенных вертикально под различными углами. Как правильно крепить поликарбонат на теплицу под углом – смотрите в инструкции к профилям.
Пятый профиль – коньковый, для теплиц с полукруглым верхом не применяется. Эффективно закрывает конек на кровле от пыли и влаги, не препятствуя проникновению солнечных лучей.

Коньковый профиль

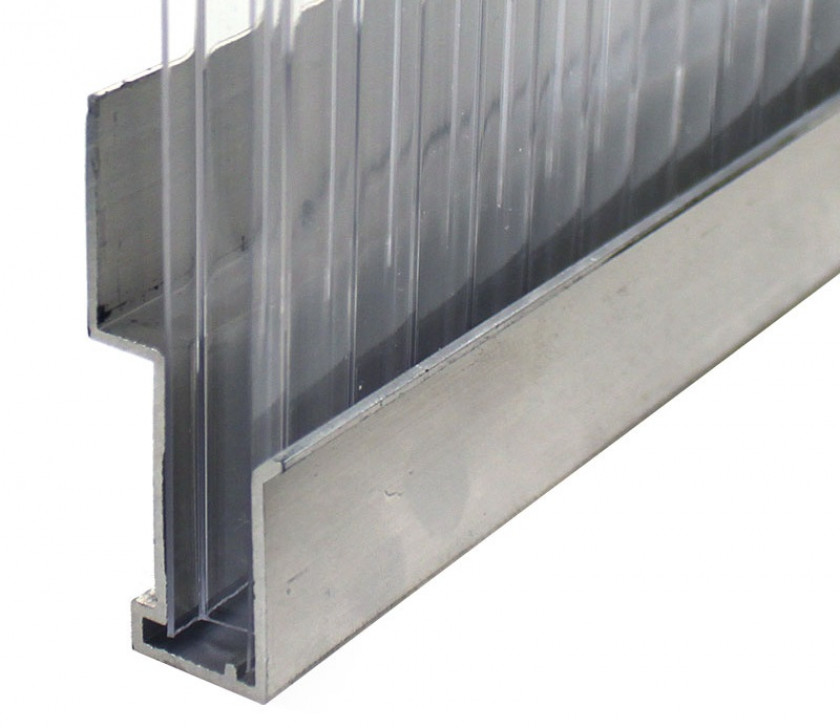

Алюминиевая система крепежа

Преимущество профилей из алюминия в более высокой прочности самого материала и прекрасной герметичности, поскольку в конструкции такого крепления используются специальные резиновые уплотнители. Стандартные алюминиевые профили изготавливаются с фиксированной длиной 6000 мм, под разную толщину поликарбоната, 6-25 мм.

Подготовка к монтажу

На предварительном этапе следует подготовить необходимые инструменты и материалы, разметить и раскроить панели в соответствии с проектом, защитить торцы подготовленных элементов.

Для резки поликарбоната применяется :

Монтажный нож. Допускается использование при небольших объемах работ, рекомендуемая толщина листа – до 10 мм.
Ручная ножовка по металлу.
Высокоскоростная пила. Обязательные условия – наличие упора, твердосплавные, не разведенные мелкие зубья полотна.
Электролобзик.
Ленточная пила с лентой шириной до 20 мм и толщиной до 1,5 мм. При этом шаг зубьев не должен превышать 3,5 мм, а скорость резки – 1000 м/минуту.

Требуется обеспечить условия, при которых резка не будет сопровождаться вибрацией панели.

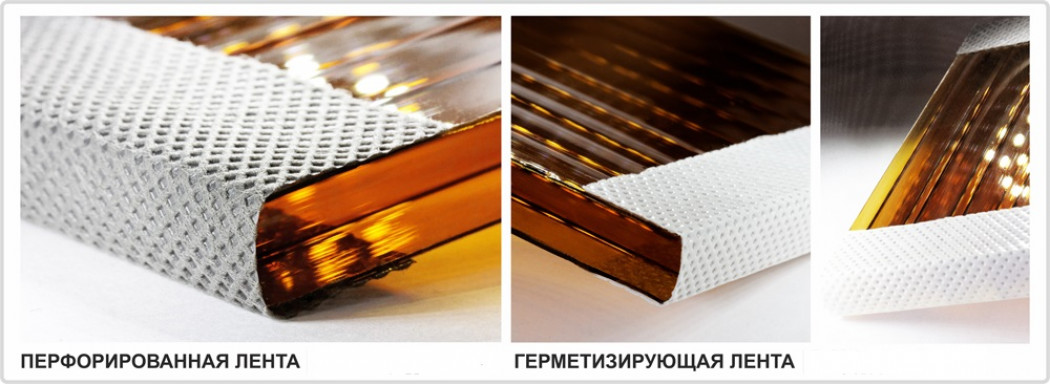

С торцов подготовленных элементов из сотового поликарбоната удаляют стружку и полосу защитной пленки. Если панель будет закреплена вертикально или под наклоном, необходимо определить верхний торец и заклеить его специальной сплошной алюминиевой лентой . Нижний торец оклеивают перфорированной лентой. У арочной конструкции оба торца нижние, поэтому их защищают перфорированной лентой. Такая защита предупреждает попадание в каналы пыли и насекомых, оседания конденсата и разрастания плесени.

Если герметизированные торцы после монтажа остаются свободными (согласно проекту), то их закрывают особым торцевым профилем. В нижнем профиле предварительно сверлят отверстия, через которые будет стекать конденсат. Шаг отверстий – 30 см.

На этапе подготовки требуется выбрать технологию монтажа. Стыковать листы монолитного материала можно при помощи клея. Для сотовых панелей лучше использовать специальный стыковочный профиль из алюминия или поликарбоната. Также требуется выбрать, чем крепить поликарбонат. Производители предлагают различные крепежные элементы для фиксации листов на обрешетке.

Ориентировка панелей

Ребра жесткости ориентированы по длине панели.

Максимальная прочность конструкции достигается при расположении полых каналов:

при вертикальной установке панели – вертикально;
в изогнутых конструкциях – параллельно линии изгиба;
в наклонных – по направлению ската.

Для внешних конструкций используется поликарбонат, на наружную сторону которого нанесены вещества, защищающие его от ультрафиолетового излучения. На защитной пленке нанесена соответствующая информация. Чтобы правильно расположить панели, монтаж ведут, не снимая верхней пленки.

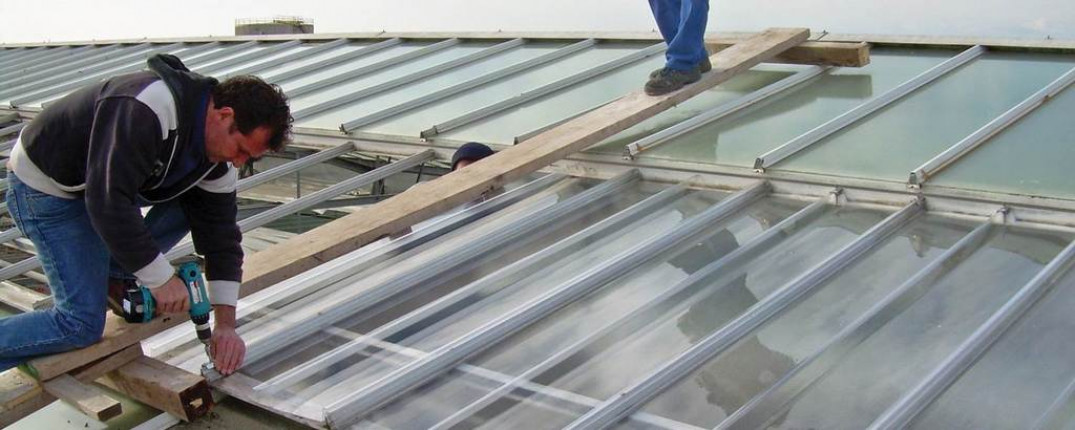

Крепление поликарбоната на деревянный каркас

В этом случае действия требуется осуществлять в следующей последовательности:

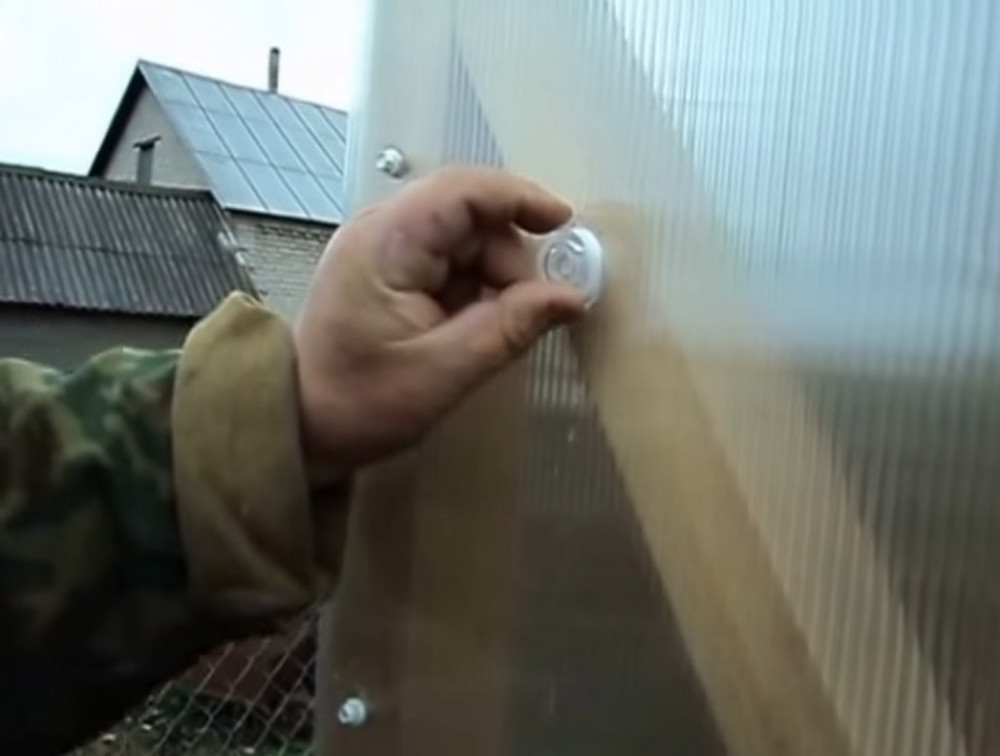

В первую очередь необходимо уложить лист на каркас и посредством сверла выполнить проделывание отверстия под крепежные элементы (шайбы) и саморезы или болты. Пластина должна выглядывать за пределы конструкции на 25-30 мм.

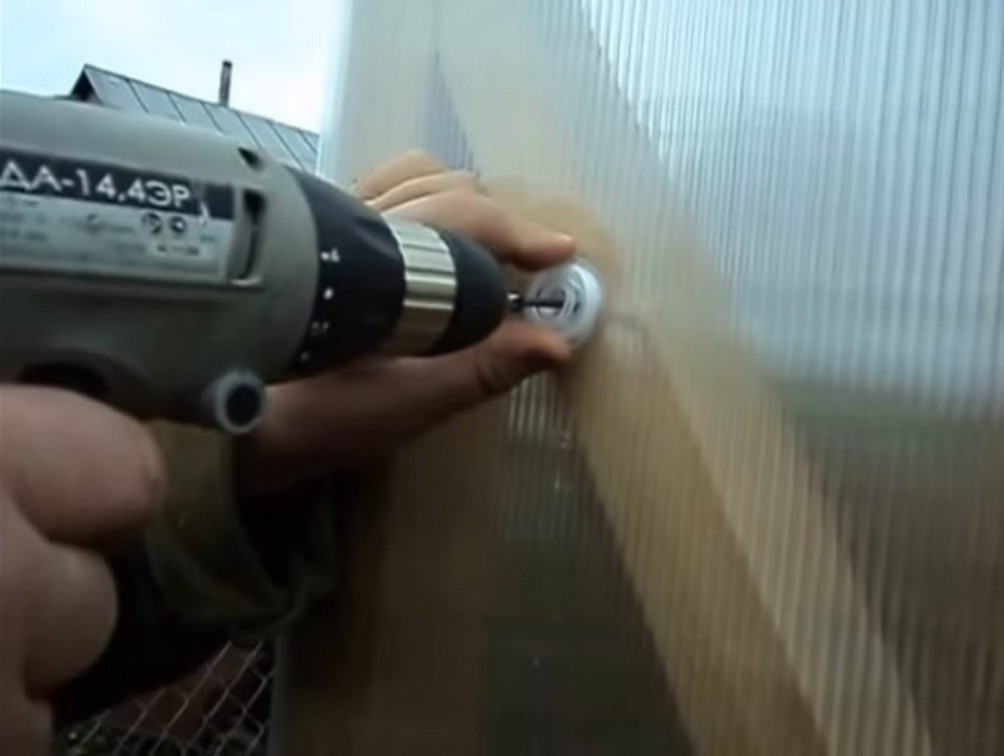

Дальше следует совершить закрепление шайб к каркасу саморезами, используя для удобства шуруповерт.
Затем нужно последовательно произвести укладку и фиксацию остальных листов.
Таким же способом требуется выполнить установку поликарбоната на торцах и в месте, где располагаются двери.
Следом необходимо совершить герметизацию краев полотен посредством термической ленты, профиля или иных материалов. В случае потребности нужно сделать дополнительное обрабатывание стыков герметиком.

Осуществлять проделывание отверстий требуется строго перпендикулярно. Специалисты на крупных листах совершают проемы не круглой, а овальной формы, которые вытянуты по протяженности материала. Дистанция между отверстиями под термошайбы и иные крепежные элементы зависит от толщины используемого поликарбоната и площади покрытия. Зачастую расстояние достигает от 30 до 50 см. Первые и последние отверстия следует производить не меньше чем за 4 см от края листа.

Вкрученная шайба должна полноценно перекрывать дыру, которая проделана под нее. При выполнении отверстия можно прибегать к использованию специальной фрезы с пилотным сверлом. Им проделывается дыра и лишь после этого следует осуществлять завинчивание самореза через проем термошайбы. Затем сверху необходимо произвести надевание заглушки, что предотвращает проникновение воды и придает завершенность.

Деревянные каркасы возводятся для теплиц, беседок, навесов и ряда других, в том числе и хозяйственных сооружений. Он должен иметь устойчивость и прочность, а все компоненты конструкции должны быть качественно соединены. Древесину требуется вскрывать специальным средством, которое предотвращает процесс гниения дерева и поедания ее насекомыми. На каркас из этого материала под теплицы и хозяйственные сооружения зачастую применяется сотовый поликарбонат и менее часто листы монолитного вида. Под такие постройки также возводятся легкие конструкции из металла.

Узнав как крепить сотовый поликарбонат правильно своими руками, удастся не только быстро произвести все необходимые работы без сторонней помощи, но и исключить возможные недочеты, которые могут стать причиной уменьшения его периода эксплуатации.

Видео:

Вас может заинтересовать:

Как выбрать краску для обоев под покраску с учетом разновидности обойных полотен

Как выбрать декоративную штукатурку для стен внутри и снаружи здания

Как выбрать обои под покраску на стены и не ошибиться

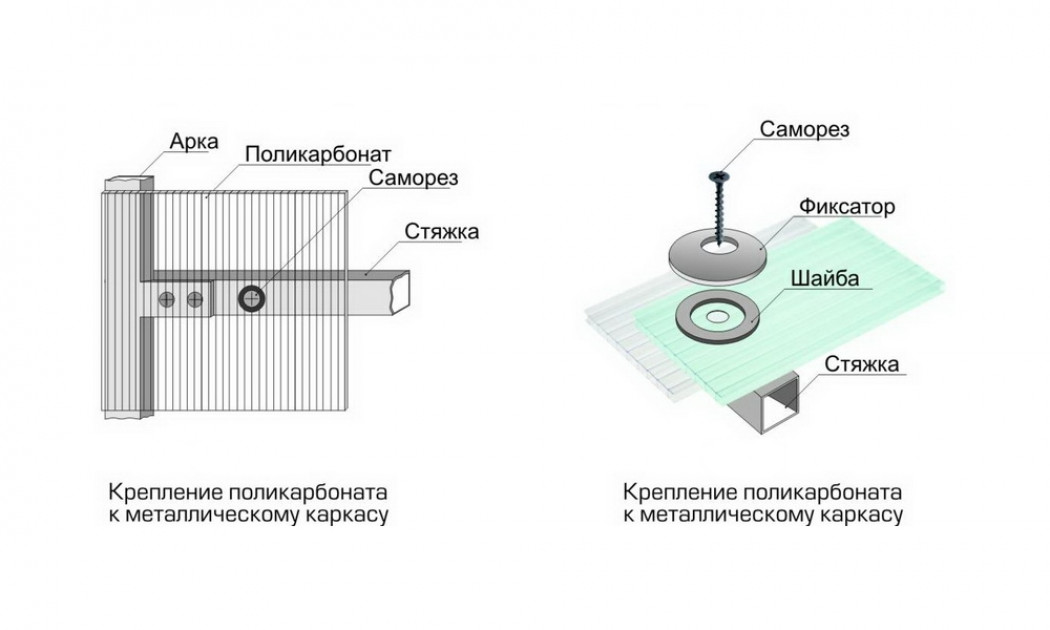

Способы крепления поликарбоната к металлическому каркасу

Практически все садоводы на сегодня поняли эффект от поликарбонатной теплицы. Создаваемые ней условия выращивания зеленых насаждений в лучшую сторону отличаются от теплиц из других материалов (стекло, пленка и т. д.), в то же время уход за ней значительно облегчен, а ее долговечность просто поражает.

В последнее время стало крайне популярным использовать поликарбонат для строительства различных беседок, навесов и других легких конструкций в личных коттеджах и подворьях.

Долговечность подобных сооружений из поликарбоната во многом зависит от умения работать с этим материалом; большую роль играет его толщина и качество; большое значение имеет — какой используется каркас, а также некоторые тонкости, возникающие при его креплении.

Крепежные устройства

Для крепления полотен используют термошайбы из поликарбоната, шайбы из нержавеющих материалов, полипропиленовые шайбы, обычные болты с гайками и различные саморезы.

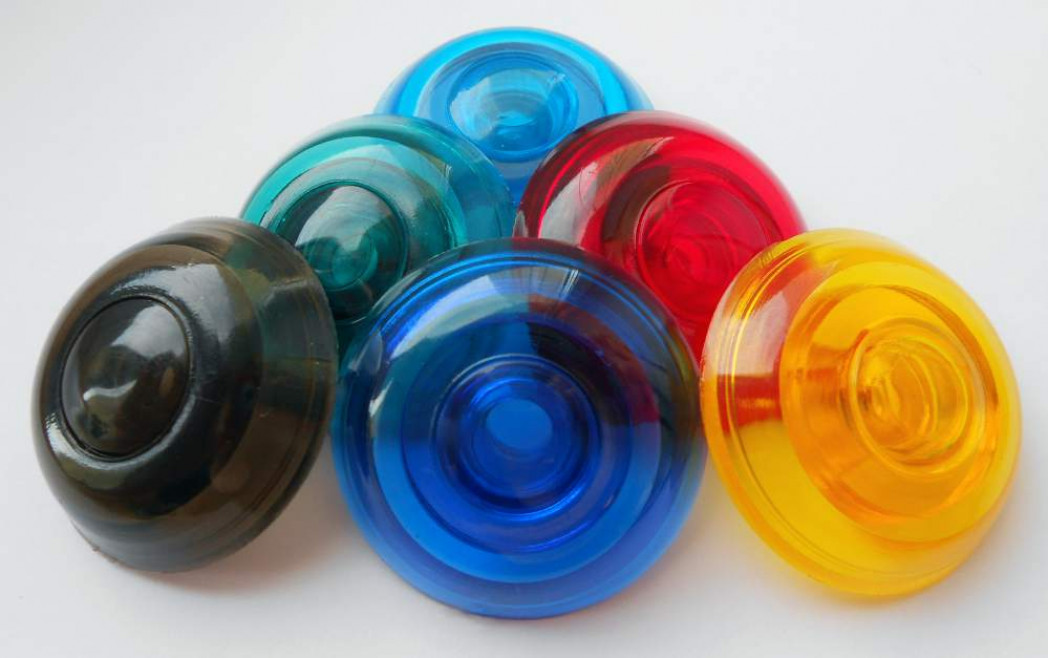

Термошайбы из поликарбоната

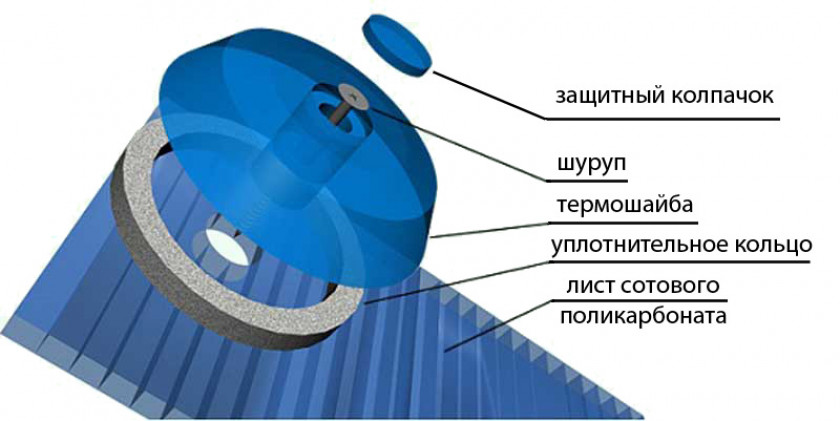

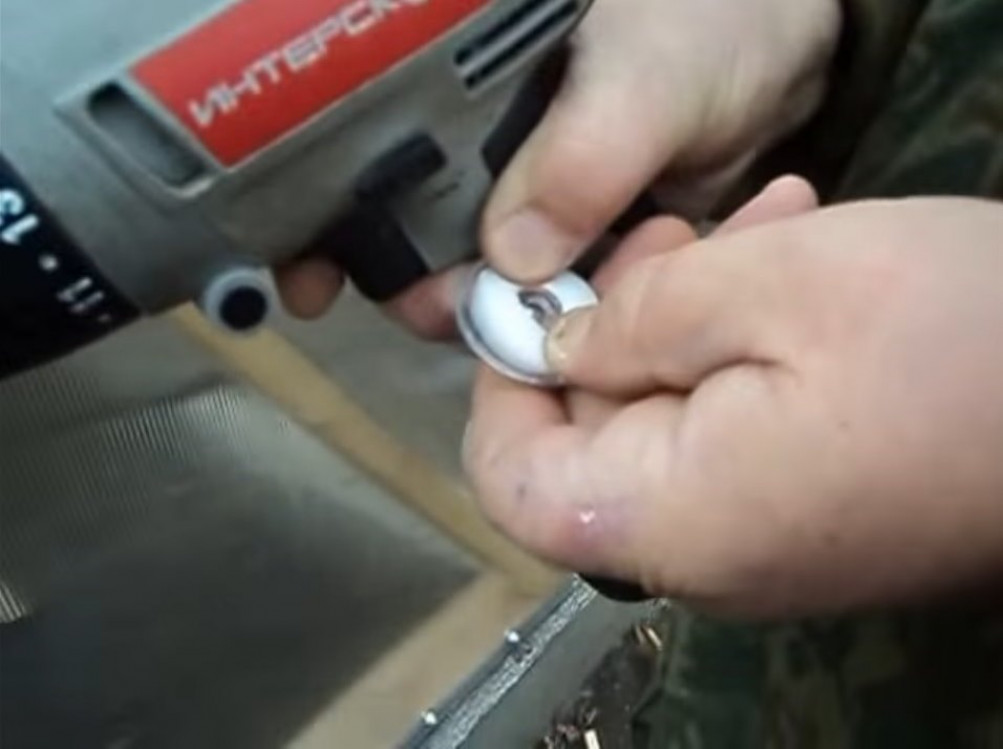

Термошайба необходима для надежного крепления поликарбоната на каркасе и состоит из трех деталей:

пластиковой выпуклой шайбы с широкой ножкой, которая утапливается в отверстие в поликарбонате;
уплотняющие кольца из эластичного полимера;
заглушки.

Саморез обычно к термошайбе не прилагается, его строители приобретают отдельно. Шайба не только мягко и надежно прижимает лист к каркасу и не пропускает влагу внутрь материала, но также имеет красивый внешний вид и выполняет декоративную роль.

Полипропиленовые шайбы

Полипропиленовые шайбы выпускаются около 10 лет. Они состоят из пористого пластикового уплотнительного кольца и цветной полипропиленовой крышки с заглушкой. По сравнению с полипропиленовыми термошайбами, они имеют ряд недостатков. На крышки этих шайб не наносится слой-защита от ультрафиолета, поэтому они быстро выцветают. Через несколько лет службы на солнечной крыше материал теряет свою прочность.

Такие шайбы рекомендуется использовать на затененных крышах и внутри помещений. Стоят эти крепежные элементы дешевле поликарбонатных термошайб, у них небольшой срок эксплуатации, но они дешевы. Крепить такие шайбы можно шурупами толщиной 6 мм.

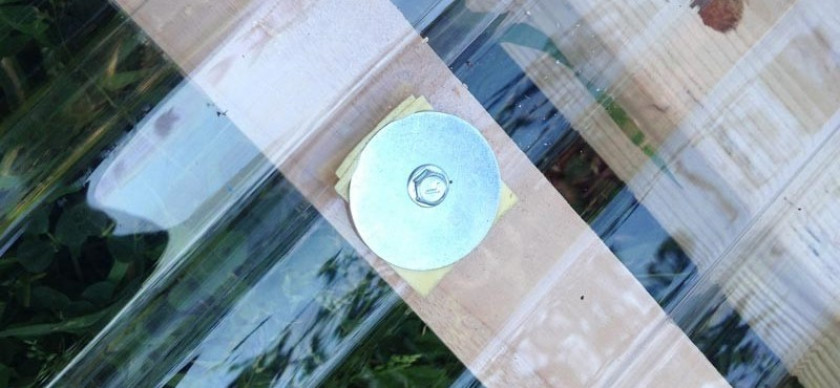

Нержавеющие (стальные, оцинкованные) шайбы

Стальные и оцинкованные крепежные шайбы используют для фиксации листов карбоната на больших площадях на металлическом профиле

Они хорошо держат лист и почти не расшатываются, что особенно важно для районов с сильными ветрами. Эти шайбы имеют вид вогнутой тарелочки, под которую ложится зонтичная прокладка из вспененного полиуретана, пластика или утолщенной ЕМDР резины

Эта резина остается эластичной и про -15 градусах. Крепятся нержавеющие шайбы на саморезы и болты.

Если конструкцию используют в сухом помещении, под навесом, то листы можно закреплять саморезами с обычной тонкой шайбой с такой же тонкой резиновой прокладкой. В некоторых случаях можно вообще не использовать шайбы. На открытом воздухе под широкую шайбу надевают толстую резиновую прокладку.

Таблица. Виды термошайб для крепления поликарбоната.

Название	Материалы	Диаметр, мм	Толщина, мм
Термошайба из поликарбоната	Поликарбонат, уплотнитель — полиуретан вспененный	33	8
Термошайба из полипропилена	Полипропилен, уплотнитель — полиуретан вспененный	35	12
Шайба из нержавеющих материалов	Сталь нержавеющая, сталь оцинкованная; уплотнители — полиуретан, гибкий пластик, резина ЕМDР	22	2

Способы соединения листов

Есть 3 основных метода, посредством которых осуществляется стыкование поликарбонатных листов между собой. Первые два способа заключаются в склеивании и фиксации материала при помощи профиля, что сделать достаточно легко даже при отсутствии опыта проведения подобных работ. В третьем же случае соединение листов производится в ходе термического крепления, которое значительно тяжелее и для собственноручного выполнения на практике требует наличия соответствующих навыков.

Фиксация поликарбоната методом склеивания

Этот способ предоставляет возможность осуществить маскирование мест соединений.

В ходе проводимых работ используется специальный клеевой состав, нанесение которого производится посредством пистолета. Выполнять этот процесс вручную крайне нежелательно. Для надежной склейки следует прибегать к применению силиконового клея, который предназначен специально для данной задачи.

Помимо него можно использовать и другие составы, к примеру, растворители, в основе которых имеется метиленхролид, этилхлорид или их смеси. Любое из указанных средств при соблюдении технологии склеивания позволяет придать монтируемой конструкции не только привлекательного внешнего вида, но и обеспечить создание полноценной водонепроницаемости и теплоизоляции.

Термическое крепление и стыкование листов при помощи профиля

Отдавая предпочтение этому способу необходимо в точности соблюдать температурный режим и другие этапы работ в правильной последовательности со всеми важными нюансами. В данном случае стыкование поликарбоната выполняется следующим образом: предварительно нужно совершить нагрев стыков двух листов до требуемой температуры, после снижения которой обе заготовки автоматически располагаются в предназначенное для себя место. Если в ходе дальнейшей эксплуатации конструкция будет взаимодействовать с климатическими осадками, то во время фиксации в обязательном порядке нужно делать мелкие зазоры.

Вначале листы обладают стандартными габаритами, ввиду чего перед началом монтажа в большинстве случаев приходится совершать распил материала на заготовки требуемых размеров. Эта работа не является сложной и в ходе ее выполнения лучше резать поликарбонат при помощи электрического лобзика, циркулярной пыли, болгарки или обыкновенной ножовки.

У профильного соединения листов между собой также имеются собственные особенности. При проведении работ помимо пилы потребуется наличие специальных крепежных элементов для профиля, обладающих стандартными размерами, благодаря которым процесс установки становится значительно проще. Одна из трудностей заключается в правильном расчете требуемого количества данных креплений. По этой причине необходимо предварительно определиться с численностью будущих изгибов и углов, чтобы в итоге удалось добиться максимально надежной фиксации.

Производить соединение листов между собой нужно на открытой, ровной поверхности. Для этой цели хорошо подходит, к примеру, столярный стол. При использовании раздельных профилей требуется совершить изготовление специальной планки. Желательно чтобы она состояла из древесины и в обязательном порядке была ровной. При сооружении теплицы оптимально применять способ точечного крепления с задействованием термошайб и саморезов. Этот метод более простой и комфортный, благодаря чему его комфортнее использовать при возведении различных арочных конструкций.
