Как сделать лестницу на чердак своими руками: чертежи установки с размерами

Лестница из дерева на тетивах

Раскладная секционная

Сделаем лестницу из дерева. Возьмите дюймовую доску, шириной в десять сантиметров. Она пригодится для изготовления тетивы и ступенек. Первая секция делается ровно по длине люка, вторая – аналогично, а третья немного меньше. Что касается последней секции, то ее длина должна равняться оставшемуся расстоянию между полом и двумя секциями в разложенном виде. Здесь также необходимо будет воспользоваться малкой. Вымеряете наклон угла лестницы в ее разложенном состоянии. Эти измерения перенесите на доску и отметьте ступени. Это делается на двух длинных секциях. Эти линии следует наносить равномерно на две доски. Для этого их можно скрепить скотчем. Наносимые линии должны быть зеркальными. В местах, где будут шарнирные петли, просверлите пером на 25 отверстия.

Отверстия должны быть с двух сторон досок, поэтому сначала делаете отверстия с внутренней стороны, а затем с внешней. Каждое отверстие отшлифуйте фрезером.

Это придаст заготовам эстетичный вид. В местах соединения сегментов распилите доски.

Нарежьте необходимое количество ступенек, отшлифуйте их. Для каждой ступени на тетиве сделайте небольшие отверстия в 5 мм. Всю же конструкцию собирайте при помощи клея ПВА и саморезов.

Раздвижная лестница

Если совсем не осталось места для кровати, используйте раздвижные конструкции лестниц. Они занимают ещё меньше места, действуя как трамвайный пантограф. Сложив её, получаем достаточно места, ведь всё помещается на крышке люка. Чтобы выдвинуть механизм, достаточно открыть крышку люка, и он сам встанет в нужное положение.

Чертёж лестницы по типу “гусиный шаг”

Для раздвижных используется только металл, ввиду особенности крепления элементов и частей. Бонусом материала из металла является возможность выбрать любой понравившийся цвет покраски.

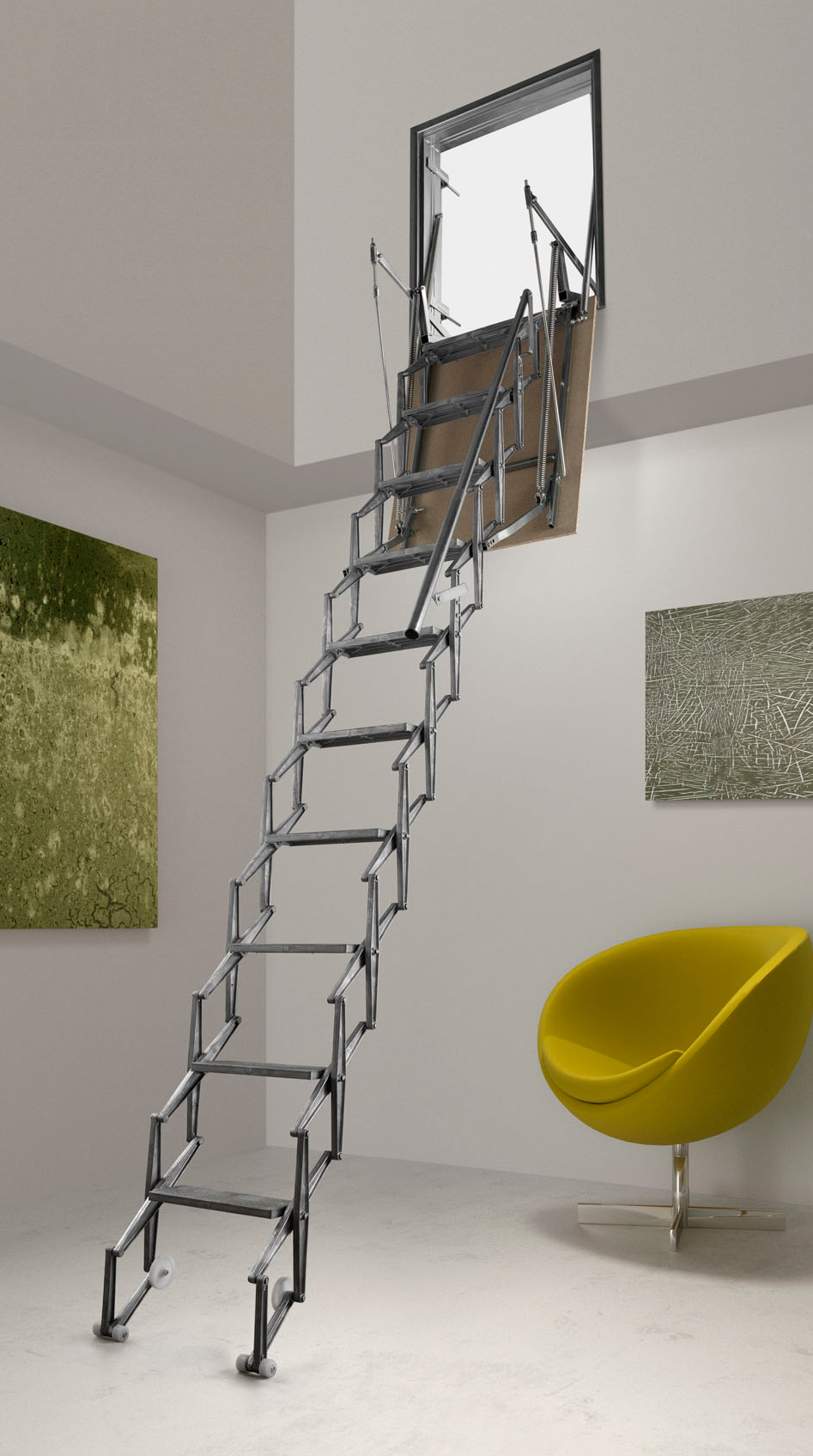

Интерес представляет телескопическая конструкция, её можно сварить самостоятельно.

Чердачная лестница: монтаж своими руками

1. В целях повышения энергоэффективности здания конструкцию перекрытия модернизировали. Пол на чердаке стал выше на толщину слоя теплоизоляции.

2. Старую лестницу удалили вместе с монтажным коробом

Края уложенной под слоем утеплителя пароизоляционной пленки осторожно вытянули…

3. …загнули вниз и аккуратно приклеили пароизоляционной липкой лентой к потолку нижнего помещения по краю проема.

4. По периметру отверстия закрепили уплотнительную ленту для обеспечения оптимального сопряжения будущей коробки с конструкцией перекрытия.

5. В потолочный проем вставили новую коробку вместе с теплоизолированной крышкой и шарнирными элементами открывания.

6. По краю проема со стороны чердака закрепили держатели лестницы (бруски, клинья, подвесы), тщательно выровняв их по горизонтали.

7. Еще раз выверили положение монтажных элементов: при закрытой крышке люка все зазоры по периметру должны иметь одинаковую ширину.

8. Когда коробка заняла окончательное положение, в зазоры вставили изоляционный жгут, подрезав его по углам проема.

9. Для герметизации монтажного шва уплотнительную ленту подвернули по всей длине и приклеили к вертикальным стенкам коробки.

10. Штапики, подрезанные на ус (под углом 45°), состыковали друг с другом с помощью специальных соединительных элементов.

11. Зазоры закрыли самоклеящимися декоративными штапиками. Для более надежного закрепления последних служат особые фиксаторы.

12. Для безопасности пользователей на чердаке смонтировали защитное ограждение. Его стойки привинтили к коробке.

13. За счет наличия уплотнительного контура по периметру коробки достигнута герметичность конструкции при закрытой дверце.

14. Небольшая металлическая ступень компенсировала увеличение толщины перекрытия и обеспечила пользователям дополнительное удобство.

Фото: WellHoefer

Лестница на даче своими руками – замаскировать под кладовку Потайная и компактная лестница на…
Прямая маршевая лестница на даче своими руками – чертежи Как сделать лестницу на второй…
Деревянная винтовая лестница своими руками (фото) Как сделать винтовую лестницу из…
Отделка бетонной лестницы деревом своими руками Бетонная лестница в деревянной отделке После…
Лестница в сад своими руками Уличная лестница на даче для…
Вешалка со шкафом под лестницей своими руками Обустройство пространства под лестницей –…
Автономная лестница для сруба своими руками Лестница для сруба своими руками Построил…

Своими руками › Строительство › Лестницы › Чердачная лестница: монтаж и теплоизоляция своими руками (фото)

Изготовление откидной лестничной конструкции

Пластиковые аксессуары также используются для предотвращения трения компонентов во время трансформации и герметизации, когда приспособление находится в сложенном виде. Крышка люка заполнена пенополистиролом и обеспечивает хорошую теплоизоляцию.

Складные модели можно открывать вручную или автоматически, используя электрический привод. Часто с ручным приводом к механизму прикрепляется груз, что значительно облегчает процесс сборки изделия, он как бы затягивает лестницу в специальную нишу и, наоборот, плавно опускает ее, компенсируя вес.

Стандартные размеры лестниц:

Ширина. Оптимальная стандартная ширина составляет около 65 см;
Высота лестницы. Не рекомендовано использовать изделие с высотой более 3,5 метра, потому что тогда пострадает жёсткость конструкции и падение с этой высоты может привести к травмам. Процесс его опускания или подъёма будет неудобным. В этом случае вам все равно придётся отдать предпочтение монолитной лестнице;
Количество шагов. Обычно это 14 или 15;
Расстояние между ступеньками. Считается, что нормальная ширина шага составляет 19,3 см. С большим или меньшим значением лестницу будет неудобно использовать;
Толщина ступеней составляет от 18 до 22 мм;
Угол приспособления. Стандартным считается значением от 60 до 75 градусов. С большим наклоном лестница будет опасна для использования, с меньшим — приспособление будет занимать много места;
Складная модель должна выдерживать вес не менее 150 кг;
Шаги должны быть параллельны полу и не скользить.

При покупке складных приспособлений необходимо учитывать, что параметры продукта должны соответствовать размерам крышки люка, иначе складывающиеся детали коснутся отверстия. Оптимальным является люк, в котором встроена скользящая модель шириной 70 см, а длиной — 120 см. При меньшем размере отверстия неудобно будет подниматься.

Выбирая угол приспособления, важно учитывать, что чем меньше он, тем больше необходимо сделать размеры чердака и тем больше должна быть лестница в развёрнутом состоянии. Складная модель должна быть прочной и надёжной

Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет

Складная модель должна быть прочной и надёжной. Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет.

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

Откидываться может вся конструкция.
Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка. Изготовление откидной чердачной лестницы.

Разные варианты чердачной лестницы

Полноценный тип конструкции с удобным углом подъема (30…40 градусов к горизонтали) – роскошь, доступная владельцам больших домов. Всем остальным приходится обходится винтовыми, прямыми крутыми (почти вертикальными), складными и приставными лестницами. Рассмотрим особенности каждого варианта:

винтовая лестница – занимает немного места, достаточно удобна для подъема/спуска. Однако поднять габаритный предмет по закручивающимся спиралью ступеням крайне сложно, почти нереально, даже если размер люка в полу чердака соответствует размерами предмета;
прямая крутая – подниматься по ней менее удобно, чем по винтовой, хотя в зависимости от конструкции уровень комфорта можно поднять до вполне приемлемого. Подъем вещей и грузов возможен с помощью простых подъемников – например, веревки с воротом или просто ремней. Габариты поднимаемых предметов ограничены размером люка;
складная – все то же, что и для прямой крутой. Большой плюс – в сложенном виде такая модель не занимает места в помещении, поскольку располагается под потолком;
приставная – вне моментов использования ее нужно где-то держать, поднимать/опускать по мере надобности. Это может быть неудобно.

Вывод? Удобнее всего при наличии достаточного свободного пространства использовать прямую крутую лестницу со ступенями «гусиный шаг». Если же места явно не хватает, удобнее применять складную модель. Лестницу на чердак своими руками несложно сделать что в одном, что в другом варианте, хотя стационарная модель немного проще в монтаже.

Что такое чердак?

Чердак – это помещение хозяйственного назначение, организованное в подкровельном пространства скатной крыши жилого дома. В отличии от мансарды, чердачное помещение не имеет термоизоляции скатов, отопления, оно может не оснащаться естественным освещением, а самое главное – оно не используется постоянно.

Чаще всего чердак используют для следующих целей:

Сезонное хранение. Чердак пригодится при случаях, когда нужно убрать какие-то крупногабаритные предметы на длительное время. Очень удобно там складировать вещи, которые используются сезонно, к примеру, лыжи и санки летом или садовый инвентарь зимой.
Сушка продуктов растениеводства. Под крышей в летнее время становится очень жарко, благодаря чему на чердаке можно быстро высушить лекарственные или пряные травы, корнеплоды перед закладкой на хранение.
Комната для летнего использования. Так как скаты крыши не утепляются, а помещение не отапливается на чердаке зимой холодно. Но в летний период это помещение вполне можно использовать как дополнительную спальню или игровую комнату.

Устройство чердака

Особенности чердака

Подготовка к монтажу

Чтобы выполнить монтаж чердачной лестницы, рекомендуется привлечь к работам помощника: в одиночку с ними справиться будет крайне сложно и небезопасно. Один человек будет находиться на чердаке, откуда фиксировать элементы конструкции гораздо проще и где нет риска получить удар по голове при падении предметов, необходимых в процессе монтажа.

Для установки чердачной лестницы понадобятся следующие инструменты.

Комплект плоских ключей.
Набор отверток. Если есть возможность, их лучше заменить шуруповертом, он значительно ускорит ход работ.
Измерительные приборы: угольник, рулетка, строительный уровень.
Крепеж: саморезы или шурупы.
Монтажная пена в достаточном количестве.
Инструментарий для распила. В идеале – электролобзик, но подойдет и классическая ножовка.

Из материалов, кроме всего прочего, понадобятся две доски. Их длина должна быть сантиметров на 40 больше ширины проема, ведущего на чердак. Доски необходимы для промежуточного крепления короба лестницы к потолку возле проема.

Внимание: при проделывании проема на чердак следует выполнять его большего размера, чем короб. Разница должна составлять от 1 до 3 см

Зазор впоследствии будет залит монтажной пеной, что позволит надежнее закрепить на нужном месте конструкцию, а заодно обеспечить звуко- и теплоизоляцию помещения.

Монтаж чердачной лестницы

Монтаж начинается с установки короба. Его размер должен быть меньше на несколько сантиметров, чем сам проем. Сначала закрепите короб на временную конструкцию. Две доски прибиваются к проему, и на них укладывается короб, так чтобы он был выше проема, при этом в образовавшиеся щели между коробом и проемом устанавливаются распорки.Выполнить работу в одиночку практически невозможно, поэтому позовите друга на помощь. Кто-то должен стоять наверху и принимать материал, а кто-то внизу его подавать.

Короб крепится по бокам на шурупы. Делает это тот, кто сверху. Каждая сторона короба закрепляется на 3 шурупа. Чем тяжелее лестница, тем больше стоит использовать шурупов. Щели заполняются монтажной пеной. Для того чтобы откинуть лестницу открутите немного болты, а после снова закрутите намертво.Проверьте лестницу: она должна раскладываться прямо.

Если вы покупали готовый вариант, и он не подошел по длине, то часть придется отпилить. В инструкции к лестнице есть подробное описание, как произвести отпил. Если на пути оказалась ступенька, то сбоку есть регистр высоты. Ослабьте саморезы и немного сместите лестницу вверх или вниз.

На многих конструкциях есть регулятор наклона. Его можно слегка подкорректировать. После того как короб и лестница закреплены, устанавливаются все остальные элементы: перила и прочие. Читайте у нас на сайте — Как установить балясины и перила на деревянную лестницу.

Монтаж

В качестве примера изготовления удобной и безопасной лестницы на чердак можно рассмотреть устройство складной модели из трех секций, которая откидывается вверх на потолочный люк. Ее можно построить самостоятельно практически в любом загородном доме с потолками из дерева с высотой до 280 см.

Пошагово она изготовляется в несколько этапов.

Вначале необходимо изготовить чердачный люк. Потолочный проем может иметь любые размеры, например, 80х70 см. Сам люк должен легко открываться и выдерживать конструкцию сложенной лестницы. Для его изготовления берутся бруски 5х5 см и фанера толщиной 1 см. Брусья, выпиленные по размерам проема, соединяются с помощью клея и саморезов, для жесткости можно укрепить раму металлическими уголками. Затем к ней прибивается фанера с помощью тонких гвоздей.
Далее необходимо установить люк на потолочное перекрытие с помощью шарниров, чтобы он легко и плавно открывался и закрывался

На этом этапе важно правильно подобрать и монтировать шарнирный механизм. На чердаке должно быть достаточно места для откинутого люка

Если помещение под крышей холодное, то стоит дополнительно утеплить чердачный люк, поместив между слоями фанеры какой-нибудь утеплитель, обшить края резиновым уплотнителем, чтобы не было щелей.

После этого необходимо сделать саму лестницу. Для нее берется доска 2х10 см, выпиливаются секции нужной длины. Ступени нужно крепить не под прямым углом, а под наклоном в соответствии с углом наклона самой лестницы, то есть в разложенном состоянии они должны лежать горизонтально.
Далее секции скрепляются с помощью металлических шарниров таким образом, чтобы вся конструкция легко раздвигалась и складывалась. Собранная лестница из трех секций крепится на люк с помощью металлических уголков.
Далее можно прикрепить к чердачной двери удобную ручку, защелки или замки.

Другой пример чердачной лестницы в деревянном доме, которую можно сделать самому – это стационарная монолитная конструкция с одним пролетом. Место для нее стоит выбрать в углу комнаты, чтобы одной стороной лестничный марш упирался на стену. Так как подъем будет довольно крутым, то лучше всего снабдить лестницу деревянными перилами. Для каркаса и ступеней выбираются дюймовые доски шириной 10 см.

Ступени выпиливаются шириной 650 см, шаг между ними должен составлять 10–15 см, длина будет зависеть от высоты потолка. Для перил можно взять полированные брусья 5х5 см. Установка происходит на анкера или шурупы. При необходимости на чердачный проем монтируется люк, открывающийся при помощи петель с шарнирами.

Лестница выбирается с учетом параметров проема. Короб должен быть меньше него на 1–3 см. Также нужно знать расстояние от пола до потолка в том месте, где планируется установка. Длину чердачной лестницы вычисляют исходя из угла ее наклона и высоты потолка.

В монтаже должны участвовать двое. Первый находится на чердаке, имея при себе:

угломерный прибор;
отвертку или шуруповерт;
плоские ключи;
шурупы.

Второй, находясь внизу, подает сложенную конструкцию. Короб кладется на прибитые заранее доски. В зазоры между коробом и проемом нужно вставлять распорки, они позволят выдержать прямые углы при вкручивании шурупов. Кроме этого, используя монтажные клинья, нужно выровнять плоскость короба, ориентируясь на плоскость потолка.

Теперь лестница должна быть зафиксирована шурупами – двумя с передней стороны и двумя с задней. После этого работник снизу может убрать вспомогательные доски и разложить лестничную конструкцию. Но пользоваться ею еще нельзя.

Монтаж чердачной лестницы.

Обустройство входа на чердак

Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате. Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной, вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц, самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

https://youtube.com/watch?v=u9coVvAh4g0

Лестница на чердак раскладная: простая конструкция своими руками

Для создания чердачной складной лестницы принцип работы схож с изготовление лестницы на косоуре. Отличие – необходимость предусмотреть механизм складывания.

Разберем создание складной конструкции с люком. Как видно из фото, модель состоит из трех секций. Одна жестко закреплена на откидной крышке люка, две укладываются на нее. Таким образом:

длина секций не превышает длину отверстия под люк. То есть для трехметрового подъема потребуются три секции по метру и проем в перекрытии как минимум 1,2 м – с учетом запаса;
откидная крышка крепится петлями к потолку верхнего этажа, к силовой его структуре. Две нижние секции присоединены последовательно на специальных петлях. Соответственно, необходимо три пары разных петель и дополнительные элементы для удобства складывания, а также предохранители в виде шнуров или цепей – чтобы даже при поломке петли лестница в целом не сломалась;
поскольку модель располагается под углом 15…30 градусов к вертикали, боковые брусья (тетивы) нижней секции обрезаются внизу под углом для более надежного упора в пол.

Ниже представлены чертежи складной лестницы на чердак с простым механизмом подъема – веревка с блоком

Сама последовательность изготовления лестницы проста:

отмеряют нужные по длине отрезки бруса/доски для тетив – всего шесть штук для трехсекционной лестницы – и отрезки бруса/доски для ступенек;
в тетивах выполняются пазы для ступеней или набиваются бруски для их опоры;
монтируются ступени;
на стыках секций устанавливают петли.

Вот такими петлями скрепляются секции лестницы.

Для соединения базовой секции с перекрытием потребуется подпружиненный механизм. Это поможет уменьшить усилия на подъем конструкции.

Сборка лестницы проводится вначале без люка, проверяется правильность складывания секций и их положения в разложенном виде.

Важно: нижнюю часть лучше сделать с небольшим запасом по длине. Гораздо проще отпилить лишний кусок, чем наращивать тетивы, если они окажутся короткими.. Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео.

Крепить верхнюю секцию к крышке люка удобнее всего уголками.

Если куплен готовый комплект, важно понимать: здесь последовательность установки чердачной лестницы с люком совсем другой. Обычно модель монтируют сверху, прикрепляя короб к межэтажному перекрытию как минимум в восьми точках (по две на сторону), если в инструкции не указано иного

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения. Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме.

Даже если крышку планируется установить ниже уровня потолка, такая регулировка поможет сделать ее положение точно горизонтальным, без наклона или перекоса по углам.

Саморезы или гвозди для крепления короба выбирают из расчета длины +30…50% к общей толщине короба и окантовки проема. Диаметр крепежа зависит от веса конструкции и планируемой нагрузки. Обычно рекомендуется не менее 4…5 мм.

Обрезка нижней секции (если она нужна) выполняется после двух измерений в опущенном положении – длина А соответствует передней поверхности тетивы, В – задней. В совокупности эти размеры дают нужный угол подрезки ножек.

Окончание лучше тоже немного подрезать – это дает лучшую опору и уменьшает нагрузку на кромку.
