Как снять патрон с дрели и заменить его в зависимости от вида

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа. Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

• Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
• Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
2. Клинят свёрла (в том случае, когда изношен конус).
3. Отверстия получаются неправильной формы.
4. Изнашиваются хвостовики свёрл.

Виды патронов для перфоратора

В перфораторах могут использоваться разные типы патронов. У каждого есть свои отличия.

Зубчато-венцовый

Его еще называют ключевой патрон. Эта разновидность позволяет установить насадку, у которой форма хвостовика цилиндрическая. Крепление осуществляют при помощи специального шлицевого ключа. Им сдвигают кулачки, которые надежно зажимают рабочий орган. Плюс зубчато-венцового патрона заключается в надежной фиксации приспособлений с цилиндрической и шестигранной хвостовой частью. Но, чтобы в этих патронах закрепить или снимать сверло, нужно затратить много времени.

Быстрозажимной

Быстрозажимные в основном применяются в конструкции шуруповертов. Бывают одномуфтовые и двухмуфтовые. Фиксируются так же, как и ключевые, только без использования ключа, все делается вручную. Более надежное крепление обеспечивают двухмуфтовые патроны. Но так как зажим выполняют руками, по надежности фиксация уступает прижиму ключом.

Недостаток быстрозажимного крепежного элемента в том, что при долгой эксплуатации он ненадежно фиксирует сверла большого диаметра. В результате во время сверления инструмент проворачивается, что отрицательно сказывается на качестве и скорости выполнения работ.

Быстрозажимной сверлильный патрон

SDS

Такая разновидность считается самым наилучшим вариантом для перфораторов, хотя и появилась не так давно. СДС-патроны многие называют быстросъемными. Они подходят для бурения бетона, сверления древесины и металла. Но их зажимная оснастка бывает разных типов, потому нужно знать их особенности.

Оснащаются несколькими видами зажимных устройств:

• Plus. Хвостовая часть для патрона инструмента, предназначенного для применения в домашних условиях.
• Top и Quick. Очень редко используются. Купить насадки для инсталляции в такие типы патронов непросто. Их производством занимается мало фирм. Поэтому при покупке стоит смотреть на модификацию фиксатора.
• Max. Эти детали применяются только в специализированных моделях перфораторов.

Патрон для перфоратора надежно крепит сверла. Фиксация осуществляется с помощью 2-х направляющих клиньев и 2-х стопорных шариков. Преимущества SDS патронов в том, что работать с зажимным приспособлением просто и безопасно. В нем идеально совмещены крутящий момент и ударная сила. 90% всех изготавливаемых перфораторов оснащается этими несложными в применении приспособлениями.

Как разобрать патрон своими силами

Разборку патрона необходимо проводить регулярно для проверки и техобслуживания. Чтобы узнать, что произошло с деталью, может придется его починить, заменить, нужно уметь его разбирать. Патрон может сниматься при помощи молотка. Кулачки разводят до необходимого положения, чтобы они спрятались внутрь. На разведенные слесарные тиски ставят вертикально патрон так, чтобы между губками мог поместиться корпус, а в них упирался рукав (регулировочная муфта, рубашка). Феном или паяльной лампой быстро разогревают рукав. На патрон сверху кладут амортизатор. Это может быть медная или алюминиевая пластина. По корпусу ударяют молотком, выбивая его из регулировочной муфты (рукава, рубашки). Детали обязательно чистят, смазывают и собирают.

В процессе извлечения специалисты советуют делать на корпусе и на кулачках соответствующие метки. Это необходимо чтобы при сборке все стало на свои места. Иначе зафиксированные сверло не будет отцентрированным.

Надо помнить, когда патрон разбирается этим способом, при сбивании обоймы отдельные детали часто разлетаются в стороны. Чаще всего вылетает кольцо с зубчиками, которое состоит из 2-х половинок. Если пользователь не опытный, собрать в одно целое составляющие будет затруднительно.

Прежде чем поставить разобранный патрон на место, его следует почистить, убрать грязь, ржавчину и пыль, детали обязательно смазать. Внутренние компоненты патрона лучше всего смазывать специальными составами, литолом или солидолом. При сборке рабочей насадки в патрон, небольшое количество смазки наносят на хвостовик. Нельзя смазывать детали техническим вазелином. Его используют исключительно при консервации.В отличии от ключевого быстрозажимной патрон устроен сложнее, поэтому правильнее будет не разбирать узел полностью. Отверткой по кругу раздвигают и поддевают регулировочную муфту. Чтобы не повредить пластмассу, действовать надо как можно аккуратнее и осторожнее. Муфта должна сдвинуться, потом ее снимают руками. После этого как можно сильнее надо раздвинуть кулачки, в патрон вставить металлический стержень (можно взять длинный болт) и ударять по нему молотком. Такими действиями удастся выбить корпус из второй половины пластмассовой муфты.

Разборка патрона нужна не только при ремонте, но и техобслуживании

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

• недостаточно качественное выполнение зажима сверла;
• отсутствие достаточной устойчивости к пыли;
• поломка зажимного механизма.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

https://youtube.com/watch?v=2hanA49prIQ

Как открутить патрон на шуруповёрте

Уже издавна не тайна, что откручивать и закручивать саморезы удобнее и резвее всего конкретно шуруповертом.

Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и нередко употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который на сто процентов вышел из строя, следует поменять. Но для начала нужно осознать, как снимается патрон. Для этого необходимо мало выяснить о технических свойствах устройства. Чтоб провести ремонтные работы пригодится молоток, отвертка, тиски и некие ключи.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

• правильный выбор сверла;
• правильная заточка режущей части сверла;
• обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

Разновидности патронов для дрели

Для дрели применяются следующие виды патронов:

• Зубчато-венцовые или их еще называют ключевыми. Главная особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
• Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

Как разобрать патрон сверлильного станка

Кулачковые патроны сверлильных станков разбирают также, как и фиксаторы, которыми оснащают дрели, но технология снятия отличается. Это связано с тем, что валы сверлильных станков имеют форму конусов Морзе. Патроны для них имеют соответствующие отверстия.

Чтобы снять зажимное приспособление со сверлильного станка, действуйте по следующей схеме.

1. Разведите кулачки до максимума.

2. Обстучите сверху патрон молотком по всей площади.

3. Нанесите проникающую смазку (подойдут керосин или WD-40).

4. Установите на тыльную поверхность патрона рожковый ключ. Усилия в этом случае буду распределяться равномерно.

5. Сильными ударами молотка сбейте патрон с вала.

Таким же образом снимаются патроны с промышленных дрелей, некоторые модели которых имеют валы в форме конуса Морзе.

Как можно закрепить патрон

Есть несколько способов, крепления патрона. Среди них выделяются:

• Резьба;
• Конус Морзе;
• Фиксирующий винт как дополнение к выше сказанному;

Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.

Видно резьбу на основном валу шуруповерта, на которой крепится патрон

Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.

Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.

Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.

Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

1. Сильное засорение.
2. Заклинило патрон.
3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

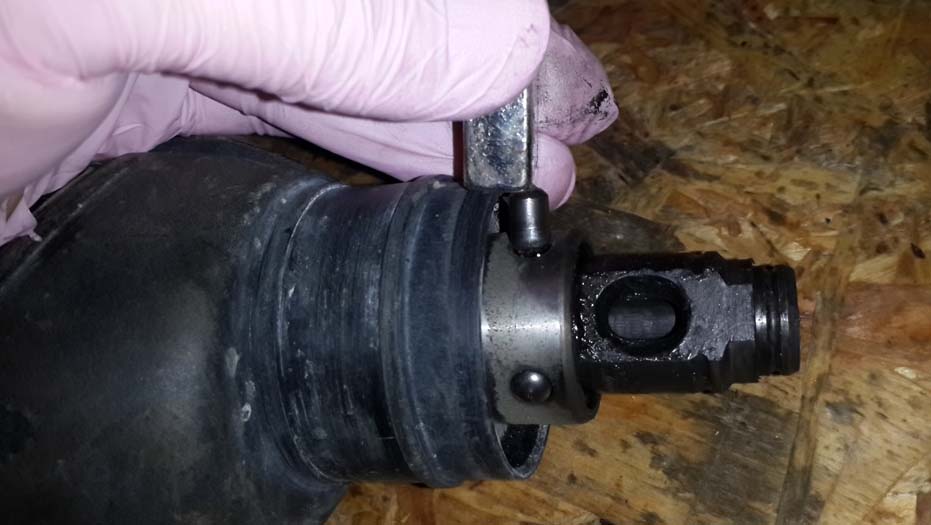

• Снимаем пыльник с перфоратора.
• Вставляем небольшой переходник.
• Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
• Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
• Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
• Включаем перфоратор, поставив его в режим удара.
• Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
• Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места

Далее необходимо сделать следующее:

1. Выдвигаем кулачки вперёд.
2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
3. Кулачки прячем внутрь устройства путём его откручивания.
4. Обойму патрона устанавливаем на место.
5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.

Как выбрать новый

Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:

если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.

Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.

Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.

В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.

Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название – патрон.

патрон в разобранном виде

Типы крепления

Существует три способа крепления:

• Конус Морзе. Здесь происходит спряжение двух поверхностей в виде вала с отверстием. Конусность зависит от типоразмера. Это наиболее простой вид крепления, который применяется в большинстве моделей.
• Резьбовой предполагает наличие резьбы внутри патрона. Также она присутствует на рабочем вале. Закручивается по аналогии с гайкой.
• Фиксирующий винт. Считается дополнительным креплением, которое позволяет зафиксировать деталь.

Требуется изучить маркировку, чтобы определить тип крепления. Если указано 1 — 6 B10, то применяется конус Морзе. Цифры показывают диаметр хвостовика и могут быть различными.

Маркировка 1,0 — 11 M12x1.25 говорит об использовании резьбового метода крепления. Принципиальной разницы в использовании способа крепления нет, все зависит от удобства пользователя.

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

1. Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
2. Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
3. После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
4. Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
5. Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
6. Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

https://youtube.com/watch?v=OPf8FcMD7ag%3F

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

1. Свести губки внутрь детали
2. Поместить инструмент на ровной поверхности (на столе)
3. К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
4. К пенополистиролу прижать отрезок плотного материала — доску или металл
5. На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
6. Плотно прижать конструкцию к патрону, и нажать кнопку пуск
7. Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

https://youtube.com/watch?v=dWkehVsr4Sg%3F

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

• Ключ зажимается в патроне коротким концом
• Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
2. Выворачиваем винт по часовой стрелке
3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость. Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.
