Как подключать радиаторы отопления

Разновидности

Разделение фитингов производится по разным параметрам. В зависимости от того, какую операцию следует произвести с трубами, применяются соответствующие комплектующие.

Для удобства следует разделить их по предназначению:

1. Простейшим элементом, позволяющим соединять одинаковые трубы на прямом участке, является фитинг-муфта.
2. Если монтаж трубопровода требует применения труб разного диаметра, их соединение возможно с помощью переходников, а также сгонов и ниппелей.

Обвязка радиаторов отопления фитингами

1. Создание углов осуществляется с помощью специальных углов и отводов.
2. Применение тройников и коллекторов разного диаметра позволяет соединять сразу несколько трубопроводов на одной разводке. Даже если в системе применяются последние из разных материалов, их можно соединять с помощью пластиковых фитингов.

Комплект фитингов для радиаторов для отопительной системы

1. Крестовины используют там, где происходит разветвление трубопровода. При этом на стыках элементы должны иметь одинаковый диаметр.
2. Штуцер – соединительная деталь, которая позволяет соединить гибкий шланг с насосом.
3. Концы трубопровода заделываются с помощью фитингов-заглушек, которые обеспечивают полную герметичность.

Фитинги для полипропиленовых труб

Современный строительный рынок наводнен самой разнообразной арматурой, предназначенной для соединения в отопительной системе полипропиленовых труб. Но, несмотря на широкий выбор, подобрать требуемую модель – дело не такое уж и сложное, так как все они имеют разные размеры. Вне зависимости от того, имеют данные детали резьбу или нет, они могут быть как разборными, так и цельными.

На фото – соединительные элементы для полипропиленовых труб

Выбор требуемого элемента соединения зависит от его функционального назначения.

• соединение шланга гораздо удобнее производить с помощью цельного фитинга;
• разборный соединитель с резьбовым креплением целесообразнее применять для счетчика.

Особую важность данный фактор имеет при установке радиатора отопления. Поэтому, для того, чтобы избежать воздействия на материал температурных перепадов и скачков давления, следует произвести монтаж компенсатора

Трубопровод и фитинги в конечном итоге становятся единой системой, так что лучше, если они будут изготовлены из полипропилена.

Особенности медных фитингов

Особой практичностью отличаются трубопроводы из меди, хотя их цена значительно выше. Дополнительно к ним приобретаются все сопутствующие детали, изготовленные из того же материала, и представленные на строительном рынке в огромном ассортименте. Все это позволяет производить любые работы, связанные с монтажом отопительной системы, вне зависимости от их сложности.

На фото – медные обжимные фитинги

Фитинги из меди:

• очень легкие;
• не подвержены воздействию высоких температур;
• не боятся прямых солнечных лучей, способных вызывать деформацию.

Это, пожалуй, является их главными достоинствами. Такие элементы могут использоваться в магистральных водопроводах, требующих большого количества разветвлений. Медные фитинги также позволяют без труда формировать как изгибы и новые углы, так и повороты.

Ниже рассмотрим самые востребованные случаи:

Разнообразные фитинги для чугунных радиаторов

Монтаж

Несмотря на то, что установка фитингов не трудоемка, определенные сложности может вызвать несовпадение резьбы труб и соединителей. Поэтому прежде чем приступать к работе, нужно научиться соединять резьбовые соединения таким образом, чтобы достигнуть максимальной герметичности. Как вариант, инструкция предлагает использовать сантехническую ФУМ-ленту, которой уплотняется резьба деталей.

Размеры фитингов для радиаторов подбираются согласно диаметру трубопроводу

Есть и другой способ – использование специальной нити. Она наматывается своими руками так же, как и ФУМ-лента, но за счет своей структуры, позволяет закрутить резьбовое соединение безошибочно. После применения нити рекомендуется около 12 часов не использовать трубопровод.

Сантехническая ФУМ-лента и нить

Только после этого приступайте к наматыванию нити, следя за тем, чтобы процесс проходил вкось, и нить все время пересекала резьбу. И хотя на упаковке всегда указывается оптимальное количество витков, для большей надежности их следует увеличить в несколько раз.

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

• возможность скрытого монтажа;
• лёгкость установки;
• имеется встроенный терморегулятор.

Минусы:

• значительные теплопотери;
• необходимость установки воздухоотводчика на каждый радиатор;
• низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

• довольно эффективное прогревание;
• несложный монтаж.

Минусы:

• снижение производительности для больших радиаторов;
• быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

• прямое; в этом случае трубы подводятся снизу;
• угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

• равномерное распределение тепла;
• максимальная теплоотдача;
• возможность прогрева больших радиаторов.

Минусы:

• Трубы подходят с разных сторон, скрыть их сложно.
• Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Самостоятельное подключение панельных радиаторов боковым способом

Данный тип батарей имеет меньший вес, чем другие разновидности, поэтому не нуждаются в усилении при навешивании на кронштейны. Они адаптированы для 1-трубных и 2-трубных схем, для их функционирования достаточно небольшого объема теплоносителя.

Боковое подключение предполагает наличие удлинителя съема потока – деталь с трубкой, вкручиваемая во вход. За счет него  забор (выпуск) теплоносителя активизируется в дальней точке радиатора, поток будет проходить равномерно по диагонали.

В доме с вертикальной подачей теплой воды боковое одностороннее подключение – основная схема зданий с централизованной системой, обеспечивающей хорошую отдачу панельных блоков.

Перед началом монтажа перекрывают теплоценраль и демонтируют старую батарею. Под новую намечают место для кронштейна на стене. Для мягкой стены нужны дюбели.

Процесс установки много времени не занимает, если желать по технологии. Как правило, в комплекте с радиатором зарубежные компании («Будерус», «Пурмо») предлагают крепежные элементы. В описании должна быть переведенная на русский язык инструкция (импортный товар). Штуцеры с накидными гайками при монтаже вкручиваются в радиатор, кран – на трубу, заворачивая гайкой. Для качественной сборки нужен подходящий для «американок» ключ. Из подручных средств используют рожковый ключ, втыкаемый в штуцер (если поддается закручиванию).

При сборке радиатора обязательно «заполнить» все 4 отверстия – переходники в трубы, кран Маевского или заглушки. Все соединения тщательно герметизируются, можно пользоваться пастой Unipak

Обратите внимание на правую и левую резьбу, накладывая уплотнители типа пакли

Установка шаровых кранов в качестве запорной арматуры позволить в дальнейшем беспрепятственно производить чистку или перекрывать отдельный радиатор. Выполнение рекомендаций исключит протечки и выход отопительной системы из строя.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

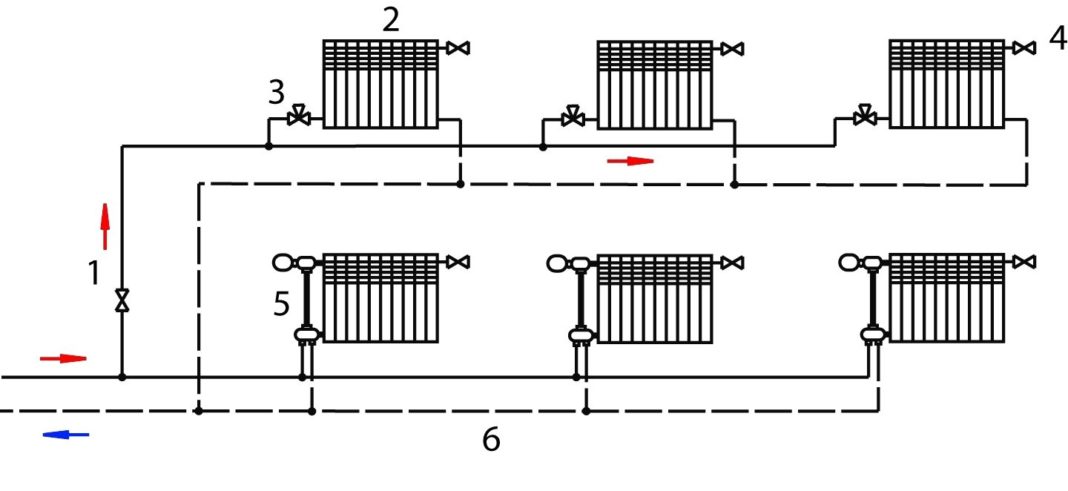

Двухтрубная

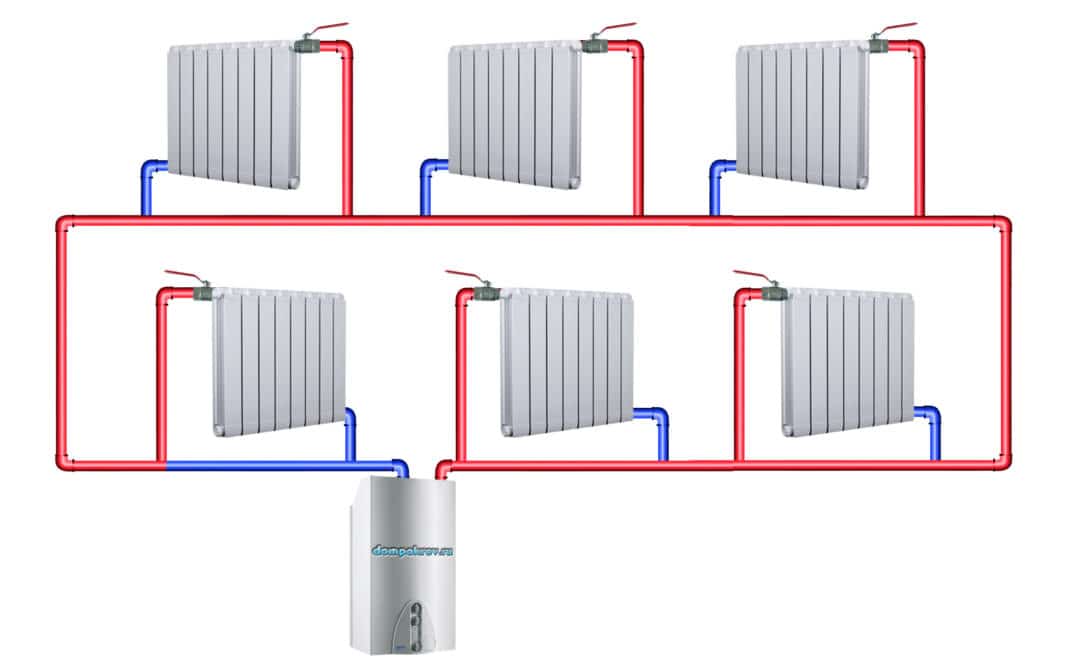

В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная — выполняется тремя схемами: проточным, тупиковым, коллекторным.

При проточной схеме, движение воды происходит последовательно, сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.

Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.

При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.

Ленинградская система отопления схема, варианты подключения, плюсы и минусы. Однотрубная система отопления частного дома своими руками как сделать, читайте рекомендации.

Преимущества теплых полов Рехау на https://klimatlab.com/otoplenie/tepliy-pol/nemeckoe-kachestvo-i-nadezhnost-rexau.html

Преимущества:

• Параллельное подключение конвекторов, вывод из строя одного элемента не влияет на работу всей цепи;
• Возможность установки терморегуляторов;
• Минимальные теплопотери;
• Функционирование системы в помещениях любой площади.

Недостатками такой схемы является более сложная система монтажа, высокий расход материалов.

Монтаж радиаторов с нижним подключением

Для того чтобы смонтировать радиаторы с нижним подключением, понадобятся следующие компоненты:

• уложенные в стены отопительные трубы;
• радиаторы выбранной модели;
• узлы подключения для радиаторов с нижней подводкой (при необходимости).

Лучше всего смотрятся батареи подключенные к трубам, спрятанным в пол.

Узлы выбираются исходя из расположения труб. Если они проходят в полах, выбираются обычные узлы (они чем-то похожи на небольшой бинокль). Если трубы проходят в стенах, применяются Г-образные узлы. Планируете проложить однотрубную систему? Не забудьте убедиться, что в выбранных вами узлах подключения присутствуют байпасы со встроенными регулировочными вентилями.

Далее производится установка радиаторов. Они закрепляются на оштукатуренных стенах, в том числе и на отделанных. Необходимо разметить места установки креплений, учитывая расположение подводящих и отводящих труб, габариты самих батарей и размеры узлов подключения. Правильность установки контролируется с помощью строительного уровня – радиаторы должны висеть строго горизонтально. Также необходимо удостовериться в соблюдении расстояний до подоконников, стен и полов (все это просчитывается еще на этапе проектирования дома).

Естественная и принудительная циркуляция теплоносителя

Стоит отметить, что метод подводки труб к радиаторам будет зависеть еще и от того, каким образом обеспечивается циркуляция теплоносителя внутри отопительного контура. Различают два вида циркуляции – естественная и принудительная.

Естественная циркуляция жидкости внутри отопительного контура достигается за счет применения физических законов, при этом дополнительное оборудование устанавливать не нужно. Оно возможно только при использовании воды в качестве теплоносителя. Если же применяется любой антифриз, он не сможет свободно циркулировать по трубам.

Отопление с естественной циркуляцией включает котел для подогрева воды, расширительный бак, 2 трубопровода для подачи и обратки, а также радиаторы. В данном случае работающий котел постепенно нагревает воду, которая расширяется и продвигается по стояку, пройдя сквозь все радиаторы в системе. Затем уже остывшая вода самотеком поступает обратно в котел.

Чтобы обеспечить свободное продвижение воды, горизонтальные трубы монтируют с небольшим уклоном к направлению движения теплоносителя. Отопительная система с естественной циркуляцией является саморегулируемой, поскольку количество воды изменяется в зависимости от ее температуры. При нагреве воды увеличивается циркуляционный напор, что обеспечивает равномерный прогрев помещения.

В системах с естественной циркуляцией жидкости можно выполнять монтаж радиатора с нижним подключением при условии двухтрубной подводки, а также использовать схему с верхней разводкой в одно- и двухтрубном контуре. Как правило, данный тип циркуляции осуществляется лишь в небольших домах.

Если площадь дома превышает 100 м2, то способ циркуляции теплоносителя должен быть принудительным. При этом нужно будет установить специальный циркуляционный насос, который обеспечит движение антифриза или воды по контуру. Мощность насоса зависит от размеров дома.

Циркуляционный насос можно монтировать как на подающей, так и на обратной трубе

Очень важно в верхней точке трубопровода установить автоматические спускники или предусмотреть краны Маевского на каждом радиаторе, чтобы удалять воздушные пробки вручную.. Использование циркуляционного насоса оправдано как в одно-, так и двухтрубных системах с вертикальным и горизонтальным типом подключения радиаторов.

Использование циркуляционного насоса оправдано как в одно-, так и двухтрубных системах с вертикальным и горизонтальным типом подключения радиаторов.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

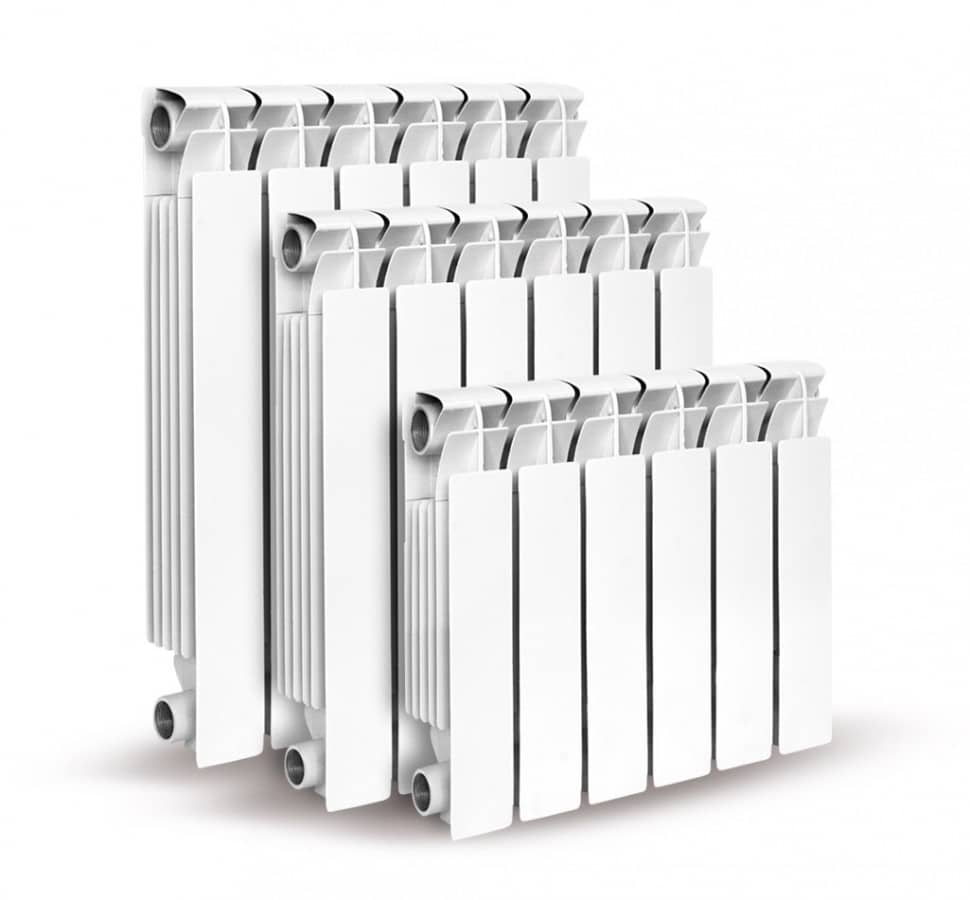

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

• пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
• дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
• пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;
• термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Разметка стен

Установка батарей в деревянном доме (впрочем, как и в любом другом) начинается с разметки стен, в соответствии с которой на следующих этапах работы будут монтироваться отопительные приборы. Если в доме устанавливается система с естественной циркуляцией теплоносителя, то трубопровод должен иметь постоянный наклон не менее 6 градусов по ходу тока воды. Несоблюдение этого правила обязательно приведет к появлению воздушных пробок, а в худшем случае – не позволит системе функционировать. Для систем с принудительной циркуляции это правило не имеет значения.

На стену нужно нанести разметку, по которой будут устанавливаться кронштейны для радиаторов. Устанавливать радиаторы вплотную к стене нельзя – расстояние между ними должно составлять около 5-10 см. От пола радиатор нужно удалить хотя бы на 10 см, а от подоконника – на 8 см. Разметка выполняется по уровню карандашом. При выполнении разметки нужно учитывать ширину секций радиаторов, чтобы установленные держатели находились строго между секциями.

За радиаторами желательно установить фольгированный материал, который будет выполнять функции отражателя тепла. При наличии зазора хотя бы в 3 см между этим материалом и радиатором удается существенно повысить эффективность радиатора и снизить тепловые потери.

Когда разметка завершена, в соответствии с ней высверливаются отверстия необходимых размеров. Дюбели забиваются молотком, после чего кронштейны крепятся при помощи саморезов. Чтобы упростить себе работу, можно приобрести специальные держатели для батарей, оснащенные резьбой, позволяющей вкручивать их прямо в дюбель.

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

• вертикальную – применяется в многоэтажных зданиях;
• горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.

Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.

Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.

Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:

• новые технологии позволили решить вопрос с неравномерным прогревом помещений;
• применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
• монтаж однотрубной системы обойдется значительно дешевле.

Двухтрубная

В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.

С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.

Двухтрубная система отопления

Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.
