Как снять шестерню с двигателя шуруповерта без съёмника

Преимущества и недостатки

Болгарка Metabo создана для работ по шлифовке, резке, зачистке изделий из различных материалов, будь то камень, дерево, металл или пластик.

Данный электроинструмент имеет ряд преимуществ.

• Высокое качество. Товар сертифицирован и соответствует нормативным документам, разработанным в России и Европе.
• Размеры. Приборы имеют компактные размеры, при этом выдают довольно большую мощность.
• Модельный ряд. Производитель предлагает огромный выбор болгарок с различным набором функций. Здесь вы найдете прибор с нужными именно вам характеристиками.
• Гарантийный срок. Производитель дает гарантию на свой инструмент, которая составляет 3 года, в том числе и на аккумуляторы.

К недостаткам болгарки Metabo можно отнести лишь их цену, которая довольно высокая. Но качество прибора вполне ее оправдывает.

Преимущества и недостатки

Болгарка Metabo создана для работ по шлифовке, резке, зачистке изделий из различных материалов, будь то камень, дерево, металл или пластик.

Данный электроинструмент имеет ряд преимуществ.

К недостаткам болгарки Metabo можно отнести лишь их цену, которая довольно высокая. Но качество прибора вполне ее оправдывает.

Болгарки Metabo можно разделить на несколько видов.

По типу питания

Здесь представлены как инструменты, работающие от сети, так и аккумуляторные модели. Компания Metabo направила свои разработки на освобождение строительной площадки от сетевых проводов, поэтому многие модели УШМ данного производителя работают от батареи. Хотя для консервативных строителей есть в ассортименте Metabo и сетевые приборы.

Также под данным брендом выпускаются и пневматические болгарки. В их устройстве отсутствует двигатель, а запуск прибора осуществляется путем подачи сжатого воздуха, который воздействует на лопасти внутри прибора и заставляет круг вращаться.

По применению

Болгарки Metabo выпускаются как в бытовом исполнении, где мощность прибора невелика, так и в профессиональном с более широким функционалом и увеличенной мощностью и крутящим моментом.

По размеру дисков

Производитель выпускает УШМ с различным диаметром отрезных кругов. Так, компактные модели бытового назначения имеют диаметр устанавливаемого круга 10-15 см. У профессиональных же инструментов данный размер доходит до 23 см.

Есть в ассортименте болгарок ТМ Metabo и УШМ с плоским редуктором.

Характеристики важные при подборе шестерней

• ВНЕШНИЙ ДИАМЕТР ВЕДОМОЙ ШЕСТЕРНИ – допускается небольшое расхождение, если позволяет внутренний размер корпуса. ОТВЕРСТИЯ БЛОКИРОВКИ – блокировка полезная функция, диаметр и расстояния от центра шестерни, также должны совпадать.
• ПОСАДОЧНЫЙ ДИАМЕТР — существую два распространенных типа посадки на вал: через шпонку и запрессовку. ДИАМЕТР ЮБКИ – больший диаметр может не «стать» в корпус крышки редуктора. ЧЕРЕЗ ШПОНКУ — посадка шестерни должна быть плотная, при этом установка и снятие производится вручную, без весомого усилия. Радиальный зазор на шпонке и валу, умеренный (5°, максимум 7°). В случае напрессовывания, размер важен до 0,01 мм. Зачастую, осевое смещение фиксируется стопорным кольцом, а люфт выбирается гайкой разбега.
• ВЫСОТА – от него зависит зазор и пятно контакта пары. При умеренном износе, можно переставить шайбу разбега под планетарную шестерню, чем убрать зазор конической пары (между зубьями), что отсрочит замену узла.
• ПОСАДКА ВЕДУЩЕЙ ШЕСТЕРНИ – диаметр посадки на вал ротора (плотная, без люфта). В случаях посадки без шпонки, направления зубьев, при вращение самозатягивает гайку с правой резьбой, надежно фиксируя узел. Также существуют шестерни с посадкой через шпонку и на шлиц, где упорные грани, надежно фиксируют положения ответными выступами на валу ротора (якоря).
• КОЛИЧЕСТВО ЗУБЬЕВ – от него зависит передаточное число, частота вращения и соотношение к крутящему моменту. Конические пары, реализуются исключительно комплектом, несовпадение количесва зубьев в Вашими шестернями не критично, работать будет!

Можно ли самостоятельно заменить шестерню на электродвигателе шуруповерта

Самостоятельно эту проблему устранить можно, но операция довольно сложная (из-за хрупкого узла, который предстоит снять с тонкого вала), и нужно проделывать всё очень аккуратно, поскольку есть риск обломать зубчики. Тогда придётся покупать новую шестерню.

Самостоятельно можно снять шестерню с моторчика шуруповерта (например, модели «Бош»), используя зажигалку и плоскогубцы, или тонкий П-образный кусок металла. Но этот вариант специалисты использовать не рекомендуют, поскольку есть риск повредить зубчики.

Второй способ более предпочтителен — использовать специальный съемник, который придется самостоятельно изготовить или же приобрести в магазине (стоимость на 2021 год начинается от 350 рублей). Каждый вариант имеет свои недостатки, которые стоит учитывать до начала работы.

Диагностика двигателя прибора

В том случае, если при опускании кнопки двигатель шуруповерта продолжает работать, то кнопку придется поменять.

Когда при опускании кнопки продолжается вращение двигателя, чего раньше не происходило, тогда кнопка меняется полностью. Причиной продолжения вращения кнопки может быть ее отпускание, чего не наблюдалось до этого. При этом требуется смена кнопки полностью, или необходимо заменить транзистор отдельно.

Проверить регулятор оборотов можно с помощью мультиметра, настроенного на режим прозвона цепей. Схема регулятора оборотов не включается в общую цепь, действующую в результате полного нажатия кнопки. С этого начинается замыкание контактов. К электродвигателю шуруповерта подключаются провода в количестве двух, столько же приходится и на кнопку аккумулятора.

Кнопку включения подключают к регулирующему элементу или полевому транзистору через 3 провода, который находится вне корпуса шуруповерта. Необходимо осуществить присоединение щупов с целью прозвонки подвода, подсоединенного к электродвигателю и к тому проводу, который является входным.

При наличии возможности щупы присоединяют не только к проводу двигателя устройства, но и крепятся на входные контакты реверса. Прибор может показывать, есть контакт или его нет. Далее аналогичным образом проводят все замеры для другого провода, который является входным. После следует перевести рычаг реверса, чтобы повторить замеры. Если нет контактов, то эти изменения влияют на кнопку.

Причину поломки также стоит искать в щетках двигателя шуруповерта.

Если все элементы устройства в исправности, что показали операции, которые были проведены ранее, то обязательно проверяют то, в каком состоянии находятся щетки двигателя. Это можно осуществить путем отключения двигателя от кнопки, присоединив к его проводам мультимер через щупы.

Если малое сопротивление в цепи отсутствует, то это может указывать на то, что щетки изношены. При этом не исключается поломка якоря, что может происходить в редких случаях. Может случиться и обрыв обмотки. В данном случае производится полная замена двигателя. Если изношены только щетки, то можно восстановить двигатель шуруповерта своими руками.

Для восстановления двигателей у некоторых моделей шуруповертов меняют только щетки, а не производят полную разборку элемента. Для ремонта других моделей задняя крышка двигателя отделяется со щетками от его корпусной части. С этой целью отгибается вальцовка крышки, не задевая ее края, потому что они должны быть возвращены после окончания сборки на прежнее место.

Щетки с гибким проводом соединяются на основе точечного метода сварки для крепления к держателю. Возможно припаивание проводов для новых щеток. С этой целью можно воспользоваться только тугоплавким припоем.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

1. Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Не удалось сорвать шкив коленвала, что делать

Крепежный болт может не открутиться сразу, тогда удлините рычаг отрезком металлической трубы. Можно также несильно постукивать по краям гайки. Если меры не помогли, остается народная хитрость автослесарей.

Метод состоит в следующем:

1. Поставьте коробку переключения передач на нейтралку.
2. Снимите насвечники.
3. Спуститесь в яму.
4. Установите ключ на болт так, чтобы удлиняющий рычаг уперся в пол по ходу вращения коленвала.
5. Теперь ключом активируйте зажигание двигателя: подавайте короткие импульсы.

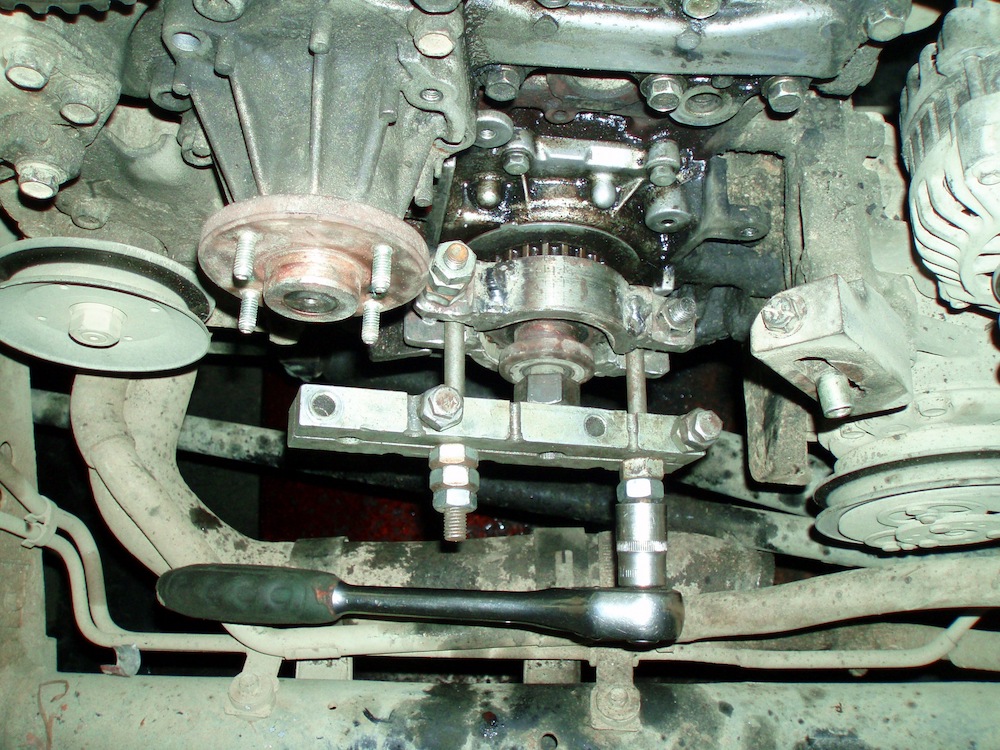

Применение самодельного съемника шестерен

С нескольких попыток болт подрывается: далее его нужно просто открутить накидным или торцевым ключом с головкой нужного размера. Не забывайте ослабить и снять привод генератора.

Частые неисправности

Редуктор шуруповерта Слабым местом шуруповерта является редуктор.

Чтобы обеспечить максимальную компактность инструмента, конструкция содержит двухступенчатый планетарный редуктор, в котором вал двигателя и рабочего органа (патрона) оказываются соосными.

Чаще всего сворачиваются малые шестерни (сателлиты) в первой ступени редуктора. На них приходится не самое большое усилие в механизме, и поэтому производители часто делают их из прочных пластиков в дешевом бытовом инструменте. Нередко изнашивается муфта ограничителя, когда злоупотребляют работой трещотки. Износ подшипника вала редуктора приводит к радиальному биению.

Электрические неисправности чаще всего возникают при износе щеток, особенно у строителей, которые не берегут шуруповерт от попадания каменной пыли внутрь. Она очень быстро стирает щетки и портит коллектор мотора. В самом моторе возможны замыкания между витками, которые резко снижают эффективность двигателя и быстро выводят его из строя.

Кнопка-регулятор скорости и переключатель реверса также боятся пыли и грубого воздействия: ударов, сильного нажатия и т.д. В результате быстро выходят из строя.

Батареи часто “подводят” пользователей инструмента, вернее будет сказать, что пользователи сами нарушают их эксплуатационный режим. Особенно коварной оказывается диаметральная разница между литий-ионными и никель-кадмиевыми батареями: первые нужно как можно чаще подзаряжать, а вторые, наоборот, разряжать полностью перед очередной зарядкой. Не вникающие в эти тонкости потребители, небрежно изучающие инструкции, учатся на своих ошибках. Рассмотрим подробнее, почему не работает шуруповерт, и как устранить эту причину.

Как отремонтировать патрон

Патрон у каждой определенной модели шуруповерта отличается от аналогичных элементов других моделей. Основной отличительной особенностью является способ крепления патрона:

Для определения способа крепления, оптимальнее всего воспользоваться маркировкой, которая наносится на гильзу патрона:

При разборке патрона снимается заглушка у основания

Наиболее часто встречаемая неисправность патронов:

Чтобы выяснить причины и устранить их, нужно выполнить ряд следующих действий:

Стоит учитывать, что приобрести кулачок или конусную гайку достаточно трудно, поскольку на рынок они поставляются в полной комплектации. Но их можно снять с других аналогичных патронов. В связи с этим неисправные патроны оптимальнее всего заменить на новые. Во время покупки нового элемента рекомендуется идти в магазин с шуруповертом и демонтированным старым патроном.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

1. Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
2. Вставить вилку зарядного устройства в розетку
3. Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Устройство и принцип работы

Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.

В редуктор устанавливаются две или три передаточные ступени.

В конструкцию узла «бытового» двухрежимного шуруповерта входят:

• Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
• 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
• 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
• кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.

Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.

Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:

• двухступенчатые.
• трехступенчатые. В этом случае в конструкцию добавляется еще одна пластина с «планетарной» шестерней и 3 сателлита.

Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.

В производстве сателлитных шестерней используется:

• пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
• металл. Они долговечны и при должном уходе и смазке будут работать «как часы».
