Как вставить сверло в шуруповерт

Сердце инструмента

Коллекторный двигатель состоит из трех основных деталей: статора, ротора и графитовых щеток.

Статор

Как правило, его делают из специальных сортов электротехнической стали, обладающих весьма высокой степенью магнитной проницательности. Конструктивно он имеет вид цилиндра с пазами, куда укладывается обмотка из медной проволоки — их две и они располагаются напротив друг друга. Статор жестко закреплен в корпусе дрели.

Якорь

Второе его название — ротор, потому что он находится в постоянном вращении при работе инструмента. Якорь представляет собой вал с запрессованным на нем сердечником из аналогичной статору стали. По всей длине ротора на одинаковом расстоянии проточены специальные углубления, в которые закладывается его обмотка. Их наматывают из цельной проволоки из меди, а отводы крепятся к коллекторным пластинам. Якорь весь разделен на сегменты, его коллектор жестко установлен на хвостовике вала, вся эта конструкция во время работы вращается на подшипниках, установленных с обеих сторон вала.

Конструкция ротора и статора отлично показана на фото: большое ребристое колесо, расположенное на валу впереди якоря — это вентилятор для охлаждения внутренних деталей электродвигателя.

Щетки

По специальным направляющим в корпусе статора во время работы двигателя перемещаются щетки со встроенными пружинами — они передают напряжение на ротор, поэтому между ними и корпусом якоря постоянно происходит искрение, показывающее, что все нормально. В процессе эксплуатации корпус щеток, изготовленный из прессованного графита, изнашивается из-за постоянного трения, поэтому периодически их осматривают и меняют.

Техника безопасности

Дрель – это инструмент, который при неправильном обращении может нанести серьёзные увечья. Чтобы этого не произошло, следует придерживаться правил безопасности во время сверления.

При работе с дрелью необходимо:

1. Каждый раз перед началом работы осматривать инструмент на предмет повреждений;
2. Если отверстие требуется проделать в стене, то надо убедиться, что на его месте не проложены коммуникации;
3. Работать во влажных помещениях не желательно, это может быть опасным;
4. Если в инструмент попала вода, нельзя продолжать им работать. Лучше разобрать его и просушить, либо отнести в сервисный центр;
5. До начала сверления надо убедиться в том, что сверло хорошо зажато в патроне, ключ провёрнут и вынут, а деталь надёжно закреплена на поверхности;
6. Не рекомендуется слишком сильно давить на дрель во время выполнения задачи. Давление следует ослабить в процессе вытаскивания сверла из отверстия;
7. Если необходимо заменить сверло, следует выключить инструмент и подождать до тех пор, пока он полностью не остановится;
8. Если ощущается, что корпус дрели сильно нагрелся, а мотор начал гудеть, значит следует на некоторое время выключить инструмент. Когда он остынет, можно продолжать работу.

Во время работы обычно образуется много стружки. Не рекомендуется трогать её руками, лучше при уборке использовать специальную щётку. В противном случае можно порезаться или получить занозу.

Сверло по металлу

Для работы с этим материалом также существуют свои разновидности инструмента. Но стоит помнить о таком нюансе, как качество насадки. Оно определяется довольно просто: если бур неприметного серого оттенка, то он изготовлен из низкокачественных материалов. Это скажется на периоде использования и точности создаваемых отверстий. Самым качественным и прочным принято считать насадку чёрного цвета. Оттенок приобретается благодаря паровой обработке в конце производства. Сверло, покрытое нитридом титана, имеет яркий золотой оттенок. Оно относится к более дорогой категории, но период использования и его характеристики компенсируют все затраты.

Свёрла по металлу для перфоратора могут быть разных типов. Например, спиральные инструменты используют для высверливания отверстия в цветных металлах, чугуне и стали. Такие буры могут отличаться своим внешним видом и строением. Они могут быть конусообразными или цилиндрическими, немного реже используют сверла в форме шестигранника. Конические модели вставляются непосредственно в станок, а цилиндрическим свёрлам требуется дополнительный патрон.

Принцип работы шуруповерта

Шуруповерт функционирует посредством конвертирования энергии электрической в механическую. При этом выполняется полезная работа от механического вращения рабочего органа в ту или иную сторону.

Принцип работы шуруповерта

Существует 2 вариант питания: от сети и от аккумулятора. Устройство обоих почти идентично, но интерес представляет аккумуляторный. Он более мобильный и более удобен в силу мобильности.

Инструмент состоит из следующих основных частей:

• корпус инструмента, в котором все монтируется;
• электрический мотор, щеточного или бесщеточного типа;
• патрон, в который устанавливается сменная насадка;

• редуктор для передачи вращения от электромотора к патрону;
• предохранительная муфта (для защиты мотора при внезапной остановке сменной насадки);
• пуск (кнопка, выключатель);
• регулирующий орган (для скорости, крутящего момента);
• орган переключения (для реверса или другой функции);

прочие элементы (подсветка, кронштейны).

Суть работы заключается в следующем.

Устанавливается аккумулятор для запитывания электромотора.

Нажимается орган запуска – обычно кнопка. Выполняется замыкание контактов, электрический ток от аккумулятора подается на электромотор. Чем больше усилие нажатия, тем сильнее вращается патрон, вместе с которым и сменная насадка.

При поступлении тока на обмотку мотора начинается вращение ротора относительно статора. При появлении вращения вместе с валом крутится и шестерня, на валу установленная. Она передает крутящий момент на редуктор.

От редуктора крутящий момент передается на вал, на котором установлен патрон. В нем – сменная насадка для режима сверления или закручивания метиза.

В патрон (обычно цангового типа) установлена сменная насадка. Она принимает вращение от электромотора и выполняет полезную работу.

Как вставить сверло в дрель и перфоратор

Нередко могут возникать трудности и проблемы в работе с перфоратором или дрелью. Главным образом, проблема может заключаться в неумении правильно работать со сверлами. Для начала рассмотрим некоторые отличия патронов и сверл.

Разновидности

Разновидности патронов

Сверла подразделяются на применяемые по:

• дереву,
• металлу,
• стеклу,
• пластику,
• плитке,
• бетону.

Разновидности сверл

Сверла могут быть:

• Спиральными. Они являются универсальными и применяются для сверления самых разных материалов.
• Корончатыми. Если нужна регулировка глубины, то используется данное сверло, которое может сделать отверстие большим.
• Перовыми. Этими сверлами делают отверстия в деревянных изделиях.
• Ступенчатыми. Их используют для сверления в ондулине, железе и металлочерепице.
• Фрезерными.
• Ружеными и так далее.

Также сверла отличаются и своим наконечником. Они специально изготавливаются для ударной и обычной дрели, а по форме напоминают цилиндр.

Что касается самих патронов, то здесь также имеются отличия. Например, некоторые используются для ударной дрели, а другие для обычной дрели или перфоратора. В каждом отдельном случае закрепить сверло можно по разному.

Можно встретить патроны, в которые возможно вставить сверла как для перфоратора, так и для дрели. Но в целях безопасности этого лучше не делать. Принципы работы перфоратора и дрели сильно отличаются друг от друга.

Патрон кулачковый для дрели

Патроны в свою очередь также могут быть двух видов:

• быстрозажимными,
• ключевыми.

Ключевой патрон требует специального ключа для установки сверла. Патрон зажимается ключом, который вставляется в его отверстие и крутится по часовой стрелке. Так, сверло надежно закрепляется. Что касается быстрозажимного, то он подразделяется на два вида: одномуфтовый и двухмуфтовый.

Техника замены патрона представлена в видеоматериале:

Двухмуфтовый патрон имеет две муфты, одна из них зажимается, второй рукой крутится другая муфта. Если говорить об одномуфтовых патронах, то патрон зажимается одной рукой. Замена сверл в таком патроне происходит гораздо быстрее в отличие от ключевого. Но что касается фиксации сверла, то оно значительно слабее держится при таком варианте.

Устройство патрона

Крепление сверла всегда осуществляется вертикально, иначе есть риск сломать не только сверло, но и сам инструмент.

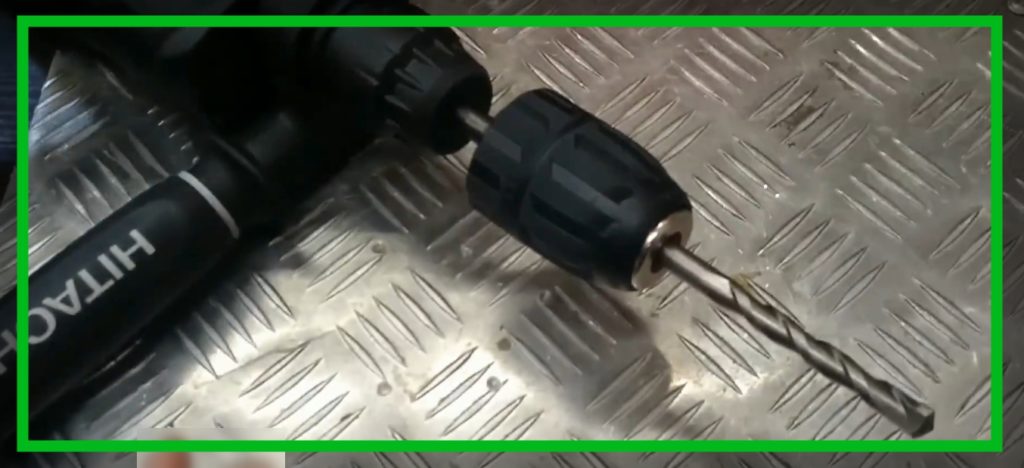

Итак, как вставить сверло в перфоратор или дрель правильно?

Как вставить сверло

Смазка для сверла

Чтобы этот процесс прошел гладко, важно соблюсти некоторые последовательные шаги:

Перед тем как вы будете устанавливать сверло в дрель, убедитесь в том, что дрель отключена от сети. Затем сверло вставьте в патрон. Для этого предварительно необходимо убедиться, что используемое сверло предназначено для конкретного инструмента. Чтобы уменьшить износ патрона на перфораторе, можно сверло смазать специальной смазкой. Можно ее нанести в отверстие патрона. Далее закрепите сверло

После установки сверла в патрон важно убедиться в том, что оно не шатается

В процессе сверления нельзя прикасаться к вращающим элементам дрели или перфоратора. Как видно, установка сверла не составляет особенных проблем.

Все зависит от используемого вами патрона. Но как быть, если после работы не получается извлечь сверло из патрона?

Что делать, если сверло застряло

Застряло сверло

Обычно изъятие сверла из патрона не составляет особенных проблем. Например, в ключевом патроне достаточно ключ повернуть против часовой стрелки. В быстрозажимном патроне все действия происходят также просто. Для этого муфта крутится против часовой стрелки. По такому принципу вытаскиваются сверла из других видов патронов. Но как быть, если сверло прочно засело в патроне? Чаще всего такая проблема может возникнуть с быстрозажимными патронами. Для извлечения сверла потребуются большие усилия.

Например, дрель можно зажать в левой руке и вскользь ударить по нижней части патрона внутренней стороной ладони. Обычно после таких действий сверло легко вынимается.

Если патрон металлический, то также можно слегка постучать по патрону молотком. Постукивать необходимо до тех пор, пока хвостик не появится из патрона. Если и так не получается, то можно воспользоваться газовым ключом.

Если никакие манипуляции вам не помогают, придется снять патрон с дрели/перфоратора и разобрать его.

Бывают и другие случаи, когда сверло застревает в стене. В таком случае сверло прокручивается в патроне. Для его изъятия потребуется навесу разжать патрон и удалить сверло из стены.

Итак, как мы рассмотрели с вами все возможные ситуации, которые могут возникнуть в работе с перфоратором и дрелью при смене сверла.

Приспособления для бетона

Размеры сверла для перфоратора по бетону могут быть разные. Этот показатель зависит от того, какого диаметра отверстие нужно получить. Но все буры для камня, кирпича и подобных покрытий имеют твёрдый наконечник. Производится он из специального сплава, который придаёт ему более высокие характеристики. Сверление таких покрытий происходит посредством ударно-вращательного движения.

Если обычные насадки имеют хвостовик в форме цилиндра, то бур для перфоратора бывает и других форм. Для высверливания в бетонной поверхности маленькой выемки используют сверло в виде шнека с твердосплавным наконечником. Большие отверстия вырезают с помощью коронки с твердосплавными зубьями по краям. Инструменты с алмазным напылением также пользуются популярностью благодаря своей прочности.

Для гранитных поверхностей принято использовать насадки на основе победита. Такой инструмент имеет разную мягкость, соответственно применяется для различных поверхностей. Для керамической плитки отличным решением станет сверло копьевидной формы с вольфрамовым или победитовым наконечником. Для стекла рекомендуется применять коронку со специальным напылением по краям.

Что делать, если сверло застряло

Зажимное устройство заклинивается часто. Это может произойти, если мастер вставляет самое большое из возможных размеров сверло, раздвигая кулачки патрона до наибольшего значения. Сжать их потом не представляется возможным. Заклинившее сверло никак не вытаскивается, из-за того, что не получается разжать кулачки, в результате того, что они неравномерно сжаты. Губки заклинивают по причине свободного хода при сжатии и разжимании. Это происходит потому что под фигурными частями кулачков скопились окалины, стружки, мусор.

Часть оснастки, если она разваливается, остается в патроне, сверло застревает из-за несоответствия хвостовика и зажимного механизма патрона. В таких ситуациях даже исправным шуруповертом работать нельзя. Можно самому устранить проблему, если нет соответствующих знаний и опыта стоит обратиться в сервисный центр к спецам.

Самый проверенный способ, при котором получается извлечь застрявшее изделие – это постучать по кулачкам. Свободный конец сверла закрепляют в тисках, к патрону прикладывают деревянную планку, через нее осуществляют постукивание.

Благодаря таким манипуляциям патрон ослабит хватку, и сверло можно будет достать. Если нужно, то после того как будет залита смазочная жидкость, его чуть прогревают феном. Смазка проникнет глубоко внутрь в место, где патрон соприкасается со сверлом. И тогда удастся его извлечь.

Проблему с заклиниванием биты устраняют с помощью 2-х разводных ключей. Одним сжимают основание патрона, вторым надо постараться его выкрутить, аккуратно вращая верхнюю часть. Чтобы ничего не повредить, советуют использовать мягкие, тонкие, но плотные прокладки.

В некоторых ситуация для того чтобы открыть патрон, надо его оставить охлаждаться. Этого бывает достаточно. Кулачки отпустят сверло, которое после легко вынимают.

Есть еще один способ – это полностью погрузить шуруповерт на 1 час в машинное либо растительное масло.

Вытащить сверло из шуруповерта можно несколькими способами

Почему выпадает сверло из перфоратора?

Довольно часто у многих встречается проблема, когда сверло надежно не фиксируется в патроне и начинает выпадать из него. Сразу нужно сказать, что если ваш инструмент все еще находится на гарантии, то следует отнести его в магазин на ремонт. Далее попытаемся разобраться, в чем же причина выпадения сверла и как с ней бороться.

Такая проблема возникает по трем причинам:

• заводской брак при изготовлении и сборке перфоратора;
• износ фиксирующих механизмов патрона;
• неправильное обращение инструмента при эксплуатации.

Если причиной является заводской брак, то инструмент следует отдать в ремонт при первичном обнаружении проблемы. В случае износа патрона единственным гарантированным способом исправления проблемы является замена патрона. Сверло выпадает, скорее всего, по причине износа фиксирующих элементов в патроне. Возможно, в ремонтной мастерской смогут заменить изношенные фиксирующие шарики, и тогда не придется менять патрон целиком. Такой ремонт обойдется дешевле.

Чтобы избежать проблемы выпадения сверла нужно правильно обращаться с инструментом при работе. Не забывайте периодически смазывать сверла и буры, после работы очищайте инструмент от пыли и грязи. Выполняя работы, держите инструмент перпендикулярно плоскости и не допускайте перекосов. Не создавайте слишком большое давление на инструмент.

https://youtube.com/watch?v=yY4NVEJci14

Почему нужен специальный патрон

Для начала следует отметить что, несмотря на внешнюю схожесть перфоратора с дрелью, данные инструменты имеют совершенно различную конструкцию. В дрели патрон вращается посредством передачи крутящего момента с вала электродвигателя через редуктор из нескольких шестеренок. Для обеспечения надежной фиксации сверла в дрели используется цанговый механизм.

В перфораторах крутящий момент преобразуется из вращательного в возвратно-поступательное движение. Имеется в этом агрегате также режим обычного вращения. В силу наличия возвратно-поступательного движения устройство оснащается специальным видом фиксатора. В рассматриваемых инструментах применение цанговых патронов недопустимо, так как они не способны противостоять возвратно-поступательным движениям. Именно поэтому и применяется специальный SDS-патрон, способный выдерживать нагрузки как вращательного, так и возвратно-поступательного движения.

Если возникает необходимость использования сверла для дрели в перфораторе, то для этого нет необходимости осуществлять замену патрона.Для этого существуют специальные адаптеры для перфоратора, посредством которых можно устанавливать любые насадки с цилиндрическим или шестигранным хвостовиком. Такие адаптеры способны существенно облегчить жизнь мастера, особенно при наличии в арсенале сверл для дрели.

Как вставить в перфоратор обычное сверло

Случаи, когда необходимо выполнить сверление не бетона, а металла или какого-либо другого материала перфоратором, не являются редкостными. Для этого мастеру приходится прибегать к применению специальных сверл с SDS-хвостовиками. Такие сверла выпускаются различных диаметров, но их недостатком является высокая стоимость, которая в несколько раз выше обычных с цилиндрическими хвостовиками.

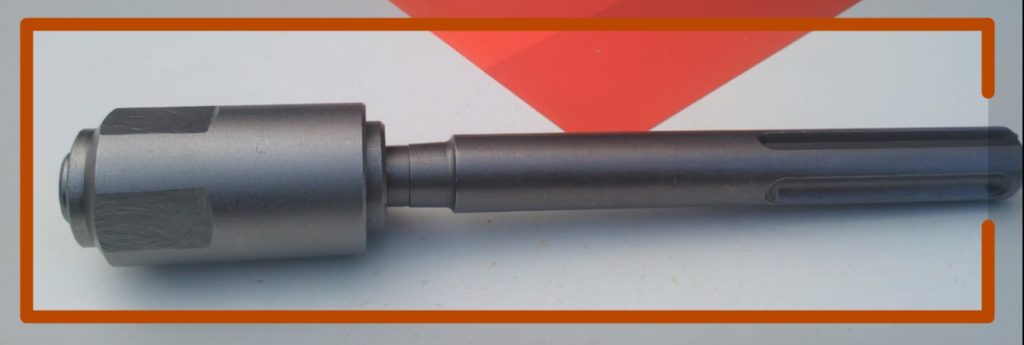

Чтобы иметь возможность установить сверло с цилиндрической формой хвостовика в перфоратор, понадобится купить специальный переходник или адаптер. Такой адаптер фиксируется в патроне используемого инструмента, как обычный бур.

Переходник вместе с цанговым патроном стоят около 300 рублей

При этом немаловажно отметить, что такие изделия бывают как ключевого, так и быстрозажимного типа. Установив такой фиксатор, можно применять любые насадки с цилиндрической формой хвостовика, например, сверла, миксер, коронки

Большое количество оборотов дрели не всегда позволяет перемешивать растворы. Именно поэтому прибегают к применению мощных агрегатов, особенно если требуется перемешать большие объемы раствора.

Приобретать мастера рекомендуют быстрозажимные виды фиксаторов, так как перфоратор представляет собой достаточно тяжелую машину, поэтому очень сложно удерживать ее и вывинчивать при этом с помощью ключа насадку. Использование быстрозажимного фиксатора позволяет быстро и оперативно заменять насадки, в отличие от ключевого.

Применение переходников позволяет осуществлять различные виды работ с помощью перфоратора, в то время как дрели не в состоянии с ними справиться. К примеру, маломощной дрелью очень сложно просверлить отверстие большого диаметра в древесине. Чтобы не перегружать дрель, которая может от перегрузки сгореть, рекомендуется воспользоваться перфоратором. Этот инструмент просверлит отверстие любого диаметра, с которым бы не смогла справиться дрель.

Особенности выбора переходника

Выбирая переходник для перфоратора следует учесть тип патрона, используемый в инструменте. В этих агрегатах могут использоваться патроны таких типов:

• SDS-plus, которые применяются в машинах бытового назначения. Они позволяют устанавливать хвостовики с диаметром 10 мм.
• SDS-max. Такие патроны позволяют фиксировать хвостовики диаметром 20 мм, и применяются преимущественно в профессиональных моделях.

Выбирая переходник, следует учитывать данный фактор, в противном случае адаптер попросту не подойдет к инструменту. При выборе следует также учитывать, что ключевые патроны являются более надежными, но при этом требуют применения специального ключа. Быстрозажимные просты в работе, но при этом имеют незначительный ресурс работы.

В завершении нужно отметить эффективность рассматриваемого инструмента. Хотя дрель и позволяет решить множество различных технологических задач, но перфоратор применяется там, где немаловажную роль играет именно мощность.

Применение буров по бетону для других материалов

Среди многих обывателей бытует мнение, что сверла, независимо от их предназначения — это универсальный инструмент, который может справиться с любым материалом, вопрос только во времени. Это, конечно же, ошибочное мнение: это подтвердит любой, кто пытался сверлом по дереву просверлить кирпичную стену или металл. Сверло по дереву предназначено для сверления древесины путем снятия стружки под углом, близким к прямому, по металлу сверло также снимает стружку, но под углом около 45 градусов, постепенно проникая в него, победитовое сверло крошит и пробивает бетон.

Если применить бур по бетону к дереву, то он просто раскрошит дерево и отверстие будет выглядеть отвратительно, а если попробовать сверлить металл, то победита надолго не хватит, его кромки просто сотрутся.

https://youtube.com/watch?v=vXlD-QPNc6M

Несколько советов для использования инструмента

Нелишним было бы напомнить, как работать с перфоратором. Эта информация будет полезна для начинающих строителей.

1. Использовать при работе средства защиты: беруши, перчатки, защитные очки.
2. Нельзя оказывать усилие на перфоратор во время работы.
3. Недопустим холостой режим работы аппарата.
4. В случае если обрабатываемый материал имеет повышенную твердость, то необходимо применить смазку. Альтернативой смазке может служить обычное машинное масло.
5. В случае использования длинного бура сверление необходимо сделать более коротким.
6. Для увеличения срока службы инструмента необходимо периодически охлаждать бур в воде или в масле, делать перерывы в работе.

Перфоратор прочно вошел в жизнь строителя и монтажника сегодня. Этот инструмент при должном отношении к нему будет служить долгое время.

С появлением армированных бетонных сооружений ни один внутренний или внешний ремонт не обходится без перфоратора. На рынке модельный ряд таких устройств представлен большим разнообразием. Однако основные механизмы работают примерно одинаково. Это утверждение верно в первую очередь для процесса переустановки свёрл.

Чем отличается профессиональная дрель от бытовой

Все дрели можно разделить на два типа: профессиональные и бытовые. Последние отличаются тем, что предназначены для кратковременной работы и не выдерживают длительного использования Они больше приспособлены для использования в домашнем хозяйстве, нежели для более существенной работы Профессиональные же созданы специально для длительной работы. Их механизмы более надежны Мощность профессионального инструмента может превышать 1500 Вт, а скорость вращения сверла достигает 3000 оборотов в минуту. Профессиональная дрель может работать до десяти часов в сутки, в отличие от бытовой, которая таких нагрузок не выдерживает. Профессиональные инструменты используются, главным образом, не в домашнем хозяйстве, а в строительстве и ремонте, например, наши мастера по монтажу кухни используют только мощное и надежное профессиональное оборудование.

Профессиональные и бытовые дрели, как правило, различаются по цвету корпуса. Так, например, немецкая фирма Kress выпускает профессиональные дрели красно-серого цвета, а бытовые сине-серого. Другая известная немецкая фирма BOSCH производит дрели профессионального класса синего цвета, а бытовые дрели зелёного.

Способы, как достать бур из перфоратора

Как только бур заклинивает в бетонной стене, полу или любой другой подобной конструкции, необходимо сразу же отключить режим вращения, если таковой включен, и оставить только удар. После этого необходимо потянуть инструмент на себя, при этом подергивая его в другую сторону от поверхности, в которой он застрял. Эти движения приведут к тому, что бур разобьет часть удерживающего его слоя бетона, после чего он должен просто и без особых усилий выйдет наружу. Данный способ поможет и при заклинивании бура в стеновой конструкции из-за крупной фракции, и в случае попадания изделием в арматуру.

Еще одним простым способом извлечения бура из поверхности является использование функции вращения в обратном направлении. Данная функция есть не на всех инструментах, кроме того, ее использование приводит к слизыванию барабанного узла механизма. Если на устройство есть гарантия, то можно попробовать извлечь бур таким методом.

Существует и довольно экстравагантный способ извлечения бура. Для этого понадобится газовый ключ. Его необходимо накрутить на насадку, после чего выкручивать его в обратном направлении. Данный метод работает из-за того, что у газового ключа есть довольно длинный рычаг, с помощью которого можно приложить много силы. Но если данный способ все-таки не сработал, можно попробовать постучать по рукояти ключа молотком. Одновременно с этим следует расшатывать перфоратор из стороны в сторону. Сочетание этих движений приведет к тому, что бур довольно быстро выйдет наружу.

В некоторых случаях перед тем, как снять бур с перфоратора придется сделать несколько дополнительных отверстий другим инструментом. В итоге вокруг бура должно образоваться большое отверстие, диаметр которого должен составлять около 10 сантиметров. Бур выйдет наружу вместе с фрагментом стены, получившуюся дыру можно впоследствии заделать. Данный способ подойдет в том случае, когда ни закрыть в стене, ни срезать бур нельзя.

Если не подошел ни один из вышеперечисленных способов, то насадку придется попросту спилить болгаркой, отбить кувалдой или чем-то замазать.

Теперь поговорим о том, что делать если бур застрял в перфораторе. Чаще всего это происходит из-за того, что материал хвостовика не выдерживает нагрузок и деформируется. Для извлечения инструмента необходимо плотно зажать в тисках. После этого необходимо включить реверс на инструменте, желательно поставить его на максимальную мощность. На пуск надо нажимать с некоторыми перерывами, поскольку длительная работа в таком режиме приведет к поломке силового агрегата устройства.

После того, как изделие расклинится следует резко вырвать перфоратор из тисков. В них останется бур, который более не пригоден для использования. Если тисков не оказалось не оказалось рядом, можно ограничиться толстой деревянной доской. Перфоратор необходимо настроить на сверление, но при этом включить реверс. Сверлить нужно до тех пор, пока инструмент не «закусит».

Вернуться к содержанию

Зубчато-венцовый вид

Считается классическим типом. Данный вид по-другому еще называют ключевым. И называют не случайно. Для его применения необходим ключ, который помогает закрепить рабочую насадку. Этот ключ сжимает и разжимает крепежный механизм внутри детали. Как пальцы в кулаке – разжимаются и сжимаются, поэтому данный вид иногда называют кулачковым. Эти пальчики зажимают стержень сверла. Такой способ зажима считается очень надежным.

На патрон сверло крепится с помощью патронного ключа

Чтобы поменять сверло, бур, зубило в данной разновидности патрона для перфоратора потребуется не только специальный ключ, также определенный промежуток времени. С зажимным элементом такого типа придется повозиться. Кулачковые зажимные устройства работают со сверлами с цилиндрическим или шестигранным хвостовиком.

Стоимость такого вида элемента колеблется от сотни рублей до нескольких тысяч. Цена зависит от диаметра элемента (10, 13, 16 миллиметров).

Хорошо зарекомендовали себя данные детали производства германской . Некоторые из них выпускаются с пометкой «Pro» – предназначены для профессионалов.

Еще одна немецкая выпускает зубчато-венцовые зажимные устройства. Правда, на российский рынок их поставляют китайские заводы. Для различных видов дрелей подходит зажимное приспособление «АТАКА». Это продукция отечественного производства, хотя ее нередко выпускают и китайцы.

Лёгкий способ №2: вытравливание обломка азотной кислотой

Бывают ситуации, когда обломок сверла застревает в отверстии намертво, и вытащить его перечисленными способами не получается. В таких особо сложных случаях может помочь азотная кислота.

Концентрированная азотная кислота вступает в энергичную реакцию с очень многими металлами, вызывая их быструю коррозию и разрушение. Исключение составляет алюминий. Сплавы же, из которых изготавливают свёрла, такой устойчивостью к действию азотной кислоты не обладают. Это свойство используют, если нужно легко извлечь застрявший обломок из алюминиевой детали.

Для проведения реакции потребуются следующие инструменты и материалы:

• азотная кислота;
• кусок обычного пластилина;
• какой-нибудь тонкий инструмент для прочистки отверстия.

Любым подходящим инструментом из отверстия стараются максимально удалить алюминиевую стружку, которая может забивать винтовую канавку сверла и не пропускать кислоту вглубь.

Затем из пластилина лепится нечто среднее между чашечкой и воронкой, которая будет удерживать кислоту над отверстием и не даст ей растечься.

Пластилиновая чашечка закрепляется над отверстием с застрявшим сверлом. В неё заливается кислота. Деталь оставляется на несколько часов.

«Таким способом я смог достать обломыш, который никак не получалось расшатать и вытащить плоскогубцами. Буквально за ночь азотка съела почти всё сверло, остались кусочки, которые я просто вытряхнул. Алюминий остался абсолютно целенький, ничуть не повредился».

Юрий Колчин, домашний мастер

1. Показатель того, что реакция идёт активно, – пузырьки на поверхности азотной кислоты. Если реакция слабая, деталь нужно слегка разогреть строительным феном.

Вытравливание применяется в подобных случаях довольно часто, но не всегда успешно. Некоторые мастера жалуются, что не могут добиться нужного эффекта по нескольку дней. Это может быть связано с двумя проблемами:

• отверстие сильно забито стружкой вперемешку с маслом и кислота не проникает на нужную глубину;
• кислоты слишком мало.

Именно поэтому рекомендуется предварительно максимально вычищать винтовые канавки обломка и использовать пластилиновую воронку. Если капать на сверло по нескольку капель, активной коррозии не будет.
