Обзор производителей и моделей
Многие радиолюбители часто теряются в выборе устройств. Но, безусловно, все приобретают специальную паяльную станцию. Для удобства работы необходимо подобрать электроприбор, который подойдет именно вам.
Модель
Паяльный инструмент следует выбирать, опираясь на вид деятельности. Перед тем, как купить паяльник электрический для микросхем, давайте определимся с назначением и производителями.
Так, паяльные станции можно разделить на три вида:
- Для домашней пайки электроприборов.
- Для работы (ремонта электроники).
- Спайка деталей автомобиля.
В первую очередь стоит обратить внимание на производителя паяльных станций
Немецкая и китайский
Выбор паяльной станции немецкой фирмы для дома будут не лучшим решением, так как цена очень высока и рациональнее будет покупать ее для профессионального использования.
Китайская модель
Паяльные станции
- Quick 202В УЫВ – для непрофессионалов.
- Quick 702 ESD – для профессиональных специалистов.
Для работы с деталями автомобилей отлично подходит термовоздушная станция «Lukey 868».
Модели
На данный момент самые бюджетные паяльные станции производит , которая очень популярна. Но мнения об этой компании расходятся. Одни радиолюбители и мастера утверждают, что это самое дешевое китайское оборудование, которое достаточно быстро ломается, а также может стать причиной пожара.

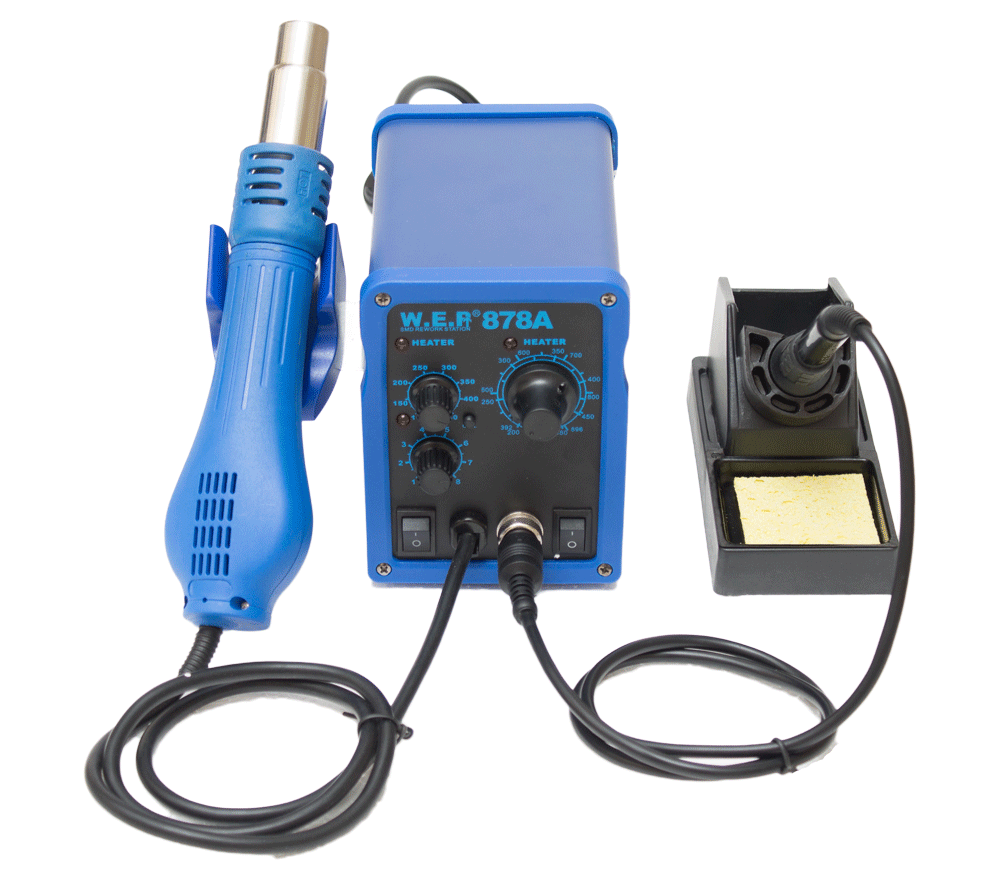

Качественная паяльная станция
Другие рекомендуют эту фирму для неопытных радиолюбителей, так как при щепетильном отборе моделей станции можно найти достаточно качественно оборудование, которое имеет приемлемую цену для работ в домашних условиях.
Лучшие паяльники
Для разной ценовой категории и цели можно подобрать свой хороший инструмент.
Профессиональные
Представителем мощных профессиональных паяльников для пайки микросхем на рынке является модель Zubr 55301-200. Большая мощность может быть как плюсом (для опытных мастеров), так и минусом для новичков, которые могут испортить микросхему.
Из основных положительных моментов выделяют:
- Наличие на наконечнике покрытия из специального состава, которое способствует высокому качеству пайки, а также защиты самого жала, что увеличивает его срок использования.
- Прибор универсален: он подходит для соединения мощных проводов и мелких радиодеталей.
- Комфорт в работе: удобная ручка и практичный выключатель прямо на ней.
- Встроенный канал заземления, обеспечивающий безопасность при порче изоляции. Также с прибора снимается статика.
- Качественные материалы, применяемые для изготовления прибора.
Паяльник Zubr 55301-200
Для мелкой пайки
Исключительно для мелких работ используется и другая модель от этого производителя — Zubr 55402-100. Из плюсов отмечают:
- Небольшую мощность инструмента. Это делает его идеальным для новичков при проведении ремонта микросхем.
- Особая формы рукояти из двух компонентов, которая обеспечивает удобство и безопасность.
- Наличие специальной подставки под паяльник.
- Провод заземления для большей безопасности.
- Наконечник прибора обеспечивает комфортное выполнение самой тонкой работы.
Прибор Zubr 55402-100
Бюджетные
Наиболее дешевым вариантом будет покупка CXG E60WT. Это довольно компактный паяльник с длиной около 22 см и весом 165 грамм. В конструкции этого паяльника имеет керамический нагреватель.
Устройство модели CXG E60WT
Правила сушки
Сушку чипов необходимо производить, соблюдая температурный режим и продолжительность. Новые чипы, которые были приобретены в магазине, со склада, присланы по почте, рекомендуется сушить не менее 24 часов при температуре 125 °C. Для этого можно использовать специальные сушильные печи. Можно высушить чип, расположив его на термостоле. Температуру сушки необходимо контролировать, чтобы не допустить перегрева и выхода детали из строя.
Если чипы были высушены и хранились до монтажа в обычных комнатных условиях, достаточно просушить их в течение 8-10 часов.
Учитывая стоимость деталей, очевидно, лучше провести сушку, чтобы с уверенностью приступать к монтажу, чем пытаться паять непросушенный чип. Неприятности могут обернуться не только денежными тратами, а еще и потерянным временем.
Конкуренты T12
Помимо Т12 выпускаются аналогичные по концепции паяльники и станции. Некоторые из них превосходят любую Т12, но и цена у них в разы выше.
TS100
Миниатюрный и мощный паяльник. Весь блок управления находится прямо в ручке паяльника.
Сочетает в себе самые главные плюсы Т12. И этот паяльник можно прошить и дополнительно настроить через USB.
TS80
Еще миниатюрнее и лучше TS100. Особенно будет полезен тем, кто ремонтирует технику на выезде. Есть заземление паяльника.
Из минусов можно отметить высокую цену и сырую прошивку.
Стоит ли TS100 И TS80 покупать начинающим? Скорее нет, чем да. Цена в несколько раз выше, чем у полностью укомплектованной любой станции Т12. К тому же, некоторые функции у него бесполезны начинающим.
На что обращать внимание при покупке
Каким паяльником пользуетесь Вы?
СтержневымСтанцией
Пусть некоторые моменты были описаны выше, в этом разделе мы сведём их воедино:
- Тип паяльника. Прежде всего необходимо определить круг задач, которые будет решать ваш инструмент. Если нужно паять микросхемы, массово чинить электронику, то наилучшим выбором будет паяльная станция с инфракрасным либо термовоздушным нагревателем и стержневым паяльником, ведь она достаточно универсальна. В дороге могут пригодиться автономный паяльник на батарейках или комбинация из USB-паяльника с пауэрбанком, которые послужат своего рода иголкой и нитками для быстрой починки по-мелочи. Во многих случаях же достаточно банального стержневого нихромового паяльника от 25 до 60 Вт. Иногда могут потребоваться и монстры на 150 и более Вт — паять какой-нибудь чугун.
- Мощность. Если, например, вы определились, что вам нужен стержневой паяльник — опять же, для чего? Для толстых проводов нужно больше мощности (больше 60 Вт) для быстрого прогрева, для небольших компонентов удобнее использовать маломощные, ведь у них и жала тоньше, и нагревать будут меньшую площадь, не задевая соседние контактные площадки.
- Рабочая температура. В какой-то мере на неё может влиять мощность, но в основном это задаётся конструкцией и параметрами. Зависит от того, что и чем вы будете паять: на территории бывшего СССР наиболее популярным припоем является ПОС-61 (припой оловянно-свинцовый 61% олова), но ведь есть и бессвинцовые припои, особенно в цифровой электронике.
- Тип нагревательного элемента. Как указано выше, тем же импульсным паяльником не стоит работать несколько часов подряд.
- Возможность смены жала. Без комментариев.
- Материал жала. Какое-нибудь никелевое прослужит долго, но медное можно очищать при помощи паяльника (хоть это и в некоторой степени варварство, но зато экономичное). Никелевое (или с никелевым покрытием) же в случае полного загрязнения придётся менять. На скорость нагрева материал жала очень сильно влияет.
- Форма жала. Для паяльников со сменным жалом, которых большинство в нижнем ценовом сегменте, не так актуально, но можно немного сэкономить, выбрав сразу нужное. Есть конусовидное, стержневидное, «отвёрткой» или «лопаткой» — зависит от техники пайки, которую Вы предпочтёте и которая наиболее уместна в конкретном случае.
- Комплектация. Иногда в комплекте идут сменные жала. В случае паяльных станций — можно подобрать набор инструментов, который нужен лично Вам.
Десятка лучших
На сегодняшний день существует рейтинг паяльников лучших фирм-производителей, в который входят качественные и популярные приборы:
KVT XZ-1 — 10 место
Бесконтактный многофункциональный газовый паяльник. Хорошо подходит для пайки в труднодоступных местах. Имеет три режима работы – как паяльник, как фен для термоусадки и как газовая горелка. Его максимальная температура составляет 1300 градусов, а температура – 580 градусов, в конструкцию встроена система плавной регулировки рабочей температуры, а в комплект входит кейс и 4 насадки. Его стоимость – от 1900 до 2912 руб.
Паяльник KVT XZ-1
Подробнее о паяльнике — в видео:

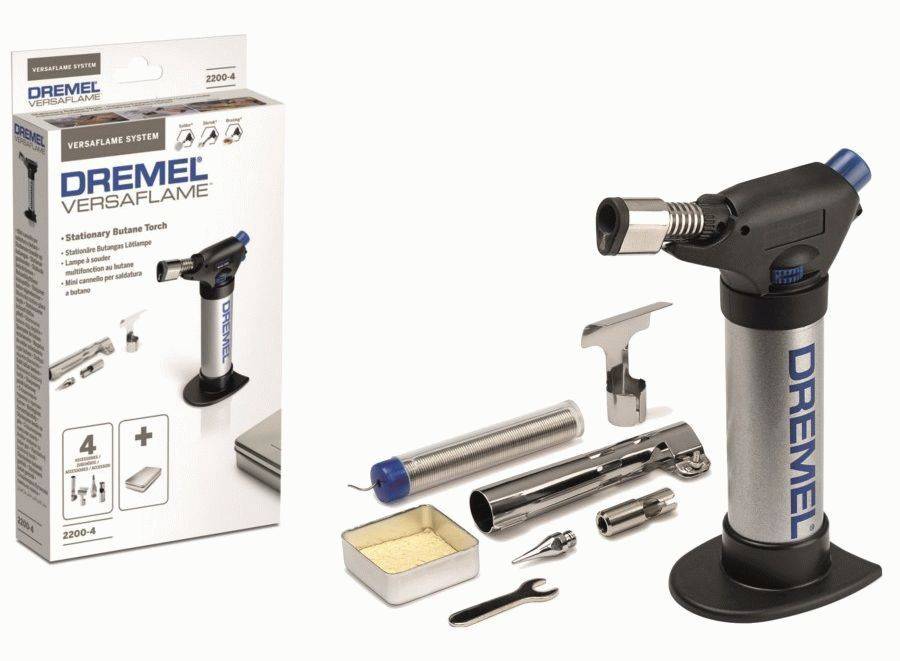

Dremel VersaFlame — 9 место
Газовый паяльник. Представляет собой универсальную паяльную станцию, подходящую для домашней пайки. Быстро нагревается, а время его беспрерывной работы составляет 75 минут. Его максимальная температура нагрева составляет 1200 градусов, прибор идет в комплекте с 4 сменными насадками, а его стоимость от 2680 до 4609 руб.
Паяльник Dremel VersaFlame
Sigma 200Вт — 8 место
Импульсный паяльник, выполненный в форме пистолета с ударопрочным корпусом. Имеет встроенный трансформатор, а жало этого паяльника выполнено из высококачественной стали. В комплект входит 3 сменных насадки. Максимальная температура нагрева – 400 градусов. Его стоимость около 800 руб.
Видео-обзор паяльника:
Паяльник Sigma 200Вт
Lukey 852D Plus — 7 место
Термовоздушная паяльная станция мощностью в 350 ватт и максимальной температурой 480 градусов. Имеет внушительный вес, но при этом проста и удобна в использовании. В комплект входит подставка и держатель для фена, который оснащен функцией автоматического отключения. Подходит для пайки микросхем, а также для ремонта бытовых приборов и электротехники. Прибор оснащен терморегулятором, а его стоимость составляет от 5250 до 6590 руб.
Паяльник Lukey 852D Plus
REXANT ZD-708 — 6 место
Это электрический паяльник с керамическим нагревателем, оснащенный регулятором мощности в диапазоне от 30 до 50 ватт. Нагрев конусного жала происходит быстро, а сам прибор отличается надежностью. Его термостойкая ручка выполнена из прозрачного пластика. Максимальная температура нагрева — 200-450 градусов. Его стоимость от 590 до 1099 руб.
Подробнее о паяльнике — в видео:
Паяльник REXANT ZD-708
Lukey 852D Plus FAN — 5 место
Термовоздушная паяльная станция, с подачей мощного потока воздуха, регулируемой мощностью в 350 ватт и температурой 480 градусов. Температура также имеет регулировку, а цена прибора – от 449 до 5890 руб.
Паяльник Lukey 852D Plus FAN
CT-96 (CT-Tools) — 4 место
Керамический паяльник с регулятором температуры – специальный датчик устанавливает рабочую температуру (от 100 до 400 градусов), разогрев происходит в течение двух минут и выставленный уровень нагрева стабилен в течение пайки. Его мощность 50 ватт, а стоимость около 530 руб.
Паяльник CT-96 (CT-Tools)
PROXXON EL 12 (28140) — 3 место
Электрический паяльник с регулятором температуры, обеспечивающий постоянный стабилизированный нагрев жала. Разогревается быстро, в течение 10 секунд. Корпус паяльника защищен от нагревания, кроме того прибор оснащен подсветкой, имеет небольшой вес, его рабочая температура 250 градусов. Стоимость такого паяльника от 1300 до 1550 руб.
Паяльник PROXXON EL 12 (28140)
REXANT HT-019 (ZD-210) — 2 место
Электрический паяльник с вакуумным отсосом расплавленного олова, хорошо подходит для домашних работ. Намного удобнее паяльников с обычным отсосом припоя. Ручка прибора изготовлена из ударопрочного пластика. Мощность паяльника 40 ватт, рабочая температура 450 градусов, а стоимость от 280 до 520 руб.
Паяльник REXANT HT-019 (ZD-210)
Dremel VersaTip — 1 место
Бесконтактный газовый паяльник Dremel VersaTip. Удобный, легкий, он универсален и может выполнять функции паяльника, газовой горелки, горячего ножа и фена. Время работы на минимальной мощности составляет 90 минут, а на максимальной – 30 минут. Разогрев происходит быстро, его максимальная температура плавно регулируется, и составляет в своем максимуме 1200 градусов. В комплект входит 6 насадок, а цена прибора от 2545 до 3199 руб.
Паяльник Dremel VersaTip
Видео-обзор лидера рейтинга:
Выбирая паяльник, стоит опираться на планируемый объем работ, частоту его использования и технические характеристика конкретного прибора.
Паяльник для пайки пластиковых труб
При выборе подобного инструмента следует обратить внимание на то, какой комплектацией он оснащен и предусмотрены ли у него разнообразные насадки. В качестве материала для этих приспособлений может быть использован металлизированный или обычный тефлон
Однако более предпочтительно использование металлизированного.
Подбор необходимых мощностей:
- Значение мощности профессионального аппарата находится в пределах от 1-2 кВт. Для работы в домашних условиях (в случае ремонта или при выполнении работ по благоустройству) использование такого инструмента излишне.
- Для не слишком масштабных работ стоит использовать аппараты с мощностью 680 Вт. Они хорошо подойдут при ремонте и монтаже труб, диаметр которых составляет 16-65 мм.
- Для спайки пластиковых труб, диаметром 65-90 мм, следует использовать паяльники с показателями мощности 850 Вт.
- При диаметре более 100 мм, мастерам необходимы модели от 1 кВт.
Совместно с паяльным инструментом следует позаботиться о приобретении: подставки, напильника, кусачек, пинцета, скальпеля (канцелярского ножа), шила разного размера.
Выбирая подставку для любого вида инструмента следует подходить максимально ответственно, чтобы предотвратить травмы и обеспечить пожарную безопасность.
Электрический паяльник
При выборе паяльника необходимо руководствоваться надежностью, безопасностью и универсальными возможностями устройства. Среди основных типов электрических паяльников выделяют стержневые и импульсные модели инструмента.
Так, импульсный паяльник зачастую используется для паяния микросхем. У таких аппаратов нагрев происходит достаточно быстро, они обладают удобством при эксплуатации за счет эргономичности конструкции. При этом стоимость таких изделий гораздо выше нежели на другие паяльные инструменты.
Что касается стержневых, то можно отметить их практичность, надежность, универсальность. Модели отвечают всем стандартным требованиям эксплуатации. Однако временные затраты для их разогрева гораздо больше, нежели у импульсных моделей.
Электрические модели лучше выбирать учитывая их особенности и значение:
- мощности;
- габаритов;
- рабочего напряжения;
- типа используемого нагревательного элемента;
- формы и материала жала;
- дополнительных критериев.
Если паяльники не предназначены под определенную специфическую работу, а выбираются исключительно для домашних нужд, то задачу по выбору инструмента можно решить при помощи двух способов:
- Покупкой универсального инструмента, у которого имеется средняя мощность.
- Приобретением двух разных паяльников для разных работ, под мелкие и крупные объекты.
Исходя из целевого предназначения паяльника инструмент различается по следующим признакам мощности:
- От 3 до 10 Вт — применяется для пайки мелких деталей (микросхем).
- От 20 до 40 Вт — универсальная мощность. Используется для большинства работ.
- От 60 до 100 Вт — данная мощность необходима для распайки толстых кабелей и других габаритных элементов.
- От 100 до 250 Вт — применяется при работе с крупными металлическими предметами.
Характерной особенностью паяльников, которые потребляют большую мощность, является многофункциональность и надежность. Применение их для бытовых работ является нецелесообразным.
Говоря про габариты и форму инструмента, можно отметить, что эти критерии влияют на удобство его эксплуатации. Чем меньшими размерами обладает паяльник, тем более он удобен в работе. При этом, если у него короткая ручка, то расположение руки гораздо ближе к раскаленному железу. Данный недостаток может послужить причиной ожога. В связи с этим нужно выбирать оптимальный варианты, которые позволят выполнять работу качественно и исключить возможность травматизации.
Крепление жала в конструкции паяльника должно быть прочным. Оно должно быть ровным и прямым. Качество пайки и простота использования инструмента в большинстве случаев определяются формой жала. Оно может быть выполнено в виде лопатки, конуса, иглы и других модификаций. Удобный и практичный паяльник будет в том случае, если у него будет предусмотрен набор жал с различными размерами и формой.
Подходящий материал для изготовления жала — плотная кованная медь. На рынке могут представлены насадки из других материалов, однако они гораздо хуже медных.
Медь придает стойкости жалу, что влияет на его удобство и долговечность
При проведении длительных работ, важно выбирать материал, который устойчив к воздействию высоких температур на протяжении значительного периода времени. Это позволит исключить частую замену жала и брак выполняемого изделия
Среди необходимых особенностей конструкций паяльника выделяют:
- Функцию, позволяющую регулировать длину жала.
- Функцию, позволяющую выполнять замену жала.
Для изготовления ручки паяльника используются различные материалы. Дерево отличается наиболее лучшими теплоизолирующими свойствами. Эбонитовые ручки являются увесистыми и тяжелыми. Пластиковые более легкие, однако они сильно греются при работе.
Корпус некоторых моделей оснащен отверстиями, которые беспрепятственно позволяют выходить горячему воздуху. Кроме того, на изделиях устанавливается фартук, не удлиняющий ручку, а увеличивающий ее поверхность, что влечет за собой более сильное рассеивание тепла и устранение дискомфорта.
Какие бывают электрические паяльники по типу нагревателя
По типу встроенного нагревателя паяльники бывают: газовыми, спиральными, импульсными и керамическими. Газовый паяльник мы рассматривать не будем, поскольку его принцип работы кардинально отличается от электрического паяльника.
В паяльнике же работающем от электричества могут быть установлены спиральные, импульсные и керамические типы нагревателей. Самыми простыми, дешёвыми, но и надёжными, считаются паяльники со спиральными нагревателями.
Сделаны они из нихромовой нити, которая рассчитана на работу от 220 Вольт. Электрический паяльник со спиральным нагревателем долго нагревается. Тем не менее, это не мешает его выбрать для дома, учитывая не слишком большую стоимость.
Более дорогими вариантами, считаются импульсные и керамические паяльники для пайки. Их преимущество в том, что они очень быстро разогреваются до рабочей температуры, в отличие от паяльников со спиральными нагревателями.
Для пайки микросхем и транзисторов, лучше всего выбрать именно импульсный паяльник, который наиболее всего подходит для выполнения сложных работ в радиолюбительском деле.
Десятка лучших
На сегодняшний день существует рейтинг паяльников лучших фирм-производителей, в который входят качественные и популярные приборы:
KVT XZ-1 — 10 место
Бесконтактный многофункциональный газовый паяльник. Хорошо подходит для пайки в труднодоступных местах. Имеет три режима работы – как паяльник, как фен для термоусадки и как газовая горелка. Его максимальная температура составляет 1300 градусов, а температура – 580 градусов, в конструкцию встроена система плавной регулировки рабочей температуры, а в комплект входит кейс и 4 насадки. Его стоимость – от 1900 до 2912 руб.
Паяльник KVT XZ-1
Подробнее о паяльнике — в видео:
Dremel VersaFlame — 9 место
Газовый паяльник. Представляет собой универсальную паяльную станцию, подходящую для домашней пайки. Быстро нагревается, а время его беспрерывной работы составляет 75 минут. Его максимальная температура нагрева составляет 1200 градусов, прибор идет в комплекте с 4 сменными насадками, а его стоимость от 2680 до 4609 руб.
Паяльник Dremel VersaFlame
Sigma 200Вт — 8 место
Импульсный паяльник, выполненный в форме пистолета с ударопрочным корпусом. Имеет встроенный трансформатор, а жало этого паяльника выполнено из высококачественной стали. В комплект входит 3 сменных насадки. Максимальная температура нагрева – 400 градусов. Его стоимость около 800 руб.
Видео-обзор паяльника:
Паяльник Sigma 200Вт
Lukey 852D Plus — 7 место
Термовоздушная паяльная станция мощностью в 350 ватт и максимальной температурой 480 градусов. Имеет внушительный вес, но при этом проста и удобна в использовании. В комплект входит подставка и держатель для фена, который оснащен функцией автоматического отключения. Подходит для пайки микросхем, а также для ремонта бытовых приборов и электротехники. Прибор оснащен терморегулятором, а его стоимость составляет от 5250 до 6590 руб.
Паяльник Lukey 852D Plus
REXANT ZD-708 — 6 место
Это электрический паяльник с керамическим нагревателем, оснащенный регулятором мощности в диапазоне от 30 до 50 ватт. Нагрев конусного жала происходит быстро, а сам прибор отличается надежностью. Его термостойкая ручка выполнена из прозрачного пластика. Максимальная температура нагрева — 200-450 градусов. Его стоимость от 590 до 1099 руб.
Подробнее о паяльнике — в видео:
Паяльник REXANT ZD-708
Lukey 852D Plus FAN — 5 место
Термовоздушная паяльная станция, с подачей мощного потока воздуха, регулируемой мощностью в 350 ватт и температурой 480 градусов. Температура также имеет регулировку, а цена прибора – от 449 до 5890 руб.
Паяльник Lukey 852D Plus FAN
CT-96 (CT-Tools) — 4 место
Керамический паяльник с регулятором температуры – специальный датчик устанавливает рабочую температуру (от 100 до 400 градусов), разогрев происходит в течение двух минут и выставленный уровень нагрева стабилен в течение пайки. Его мощность 50 ватт, а стоимость около 530 руб.
Паяльник CT-96 (CT-Tools)
PROXXON EL 12 (28140) — 3 место
Электрический паяльник с регулятором температуры, обеспечивающий постоянный стабилизированный нагрев жала. Разогревается быстро, в течение 10 секунд. Корпус паяльника защищен от нагревания, кроме того прибор оснащен подсветкой, имеет небольшой вес, его рабочая температура 250 градусов. Стоимость такого паяльника от 1300 до 1550 руб.
Паяльник PROXXON EL 12 (28140)
REXANT HT-019 (ZD-210) — 2 место
Электрический паяльник с вакуумным отсосом расплавленного олова, хорошо подходит для домашних работ. Намного удобнее паяльников с обычным отсосом припоя. Ручка прибора изготовлена из ударопрочного пластика. Мощность паяльника 40 ватт, рабочая температура 450 градусов, а стоимость от 280 до 520 руб.
Паяльник REXANT HT-019 (ZD-210)
Dremel VersaTip — 1 место
Бесконтактный газовый паяльник Dremel VersaTip. Удобный, легкий, он универсален и может выполнять функции паяльника, газовой горелки, горячего ножа и фена. Время работы на минимальной мощности составляет 90 минут, а на максимальной – 30 минут. Разогрев происходит быстро, его максимальная температура плавно регулируется, и составляет в своем максимуме 1200 градусов. В комплект входит 6 насадок, а цена прибора от 2545 до 3199 руб.
Паяльник Dremel VersaTip
Видео-обзор лидера рейтинга:
Выбирая паяльник, стоит опираться на планируемый объем работ, частоту его использования и технические характеристика конкретного прибора.
Паяльник для микросхем: как выбрать жало?
Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.
Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией
Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ
Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала
Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.
Флюсы: основа для пайки в радиоэлектронике
Как правило, в арсенале у радиолюбителя имеется много различных химических веществ, что позволяет создать максимально качественный и надежный припой. Флюсы – это специальная химия, предназначенная для радиомонтажа. Она позволяет удалять оксидные пленки и дает припою равномерно растекаться. Флюсы разделяются на несколько типов: нейтральные, активные и антикоррозийные.
Нейтральные флюсы
Нейтральные – самые ходовые, простые и безопасные флюсы. Они не содержат кислот и других агрессивных элементов, вызывающих коррозию металлов, и, в основном, не требуют смывки. Канифоль – самый дешевый тип флюса – обязана быть у каждого радиолюбителя. Она защищает поверхность от окислов и предотвращает разъедание. Можно сказать, что это универсальный тип флюса.
ЛТИ 120 – жидкий флюс, относится к нейтральным. В нем нет кислот, а значит он не будет разъедать металл. Основой его состава является канифоль, растворенная в спирте. ЛТИ-120 прост в использовании: необходимо всего лишь нанести слой флюса на пропаиваемую поверхность, а потом припаять нужный элемент к плате.
В продаже также можно найти гелевые флюсы, в основе которых есть канифоль. Они очень удобны для пайки, когда нужно нанести только небольшую часть флюса в определенную зону. Обычно нейтральным флюсам не нужна смывка, тем не менее многие радиолюбители предпочитают смывать любой флюс после использования.
Активные флюсы
Активные (их еще называют кислотные) флюсы имеют в составе соляную, фосфорную или лимонную кислоту. После их применения обязательно требуется промывка детали, так как остатки флюсов будут вызывать коррозию и разъедать пайку. Такими флюсами удаляют в основном агрессивные вещества с паяемых деталей.
Самый ходовой флюс такого типа – паяльная кислота. Ею можно паять, например, никелевые сплавы. Ф38Н применяется для пайки стойкой коррозионной стали, различных медных сплавов, бронзы, нихрома и латуни. Остатки Ф38Н легко могут смываться водой.
Другие виды
Также существуют флюсы антикоррозийные, состоящие из фосфорной кислоты. Они не вызывают коррозию черных металлов, а значит нет необходимости удалять остатки флюса после пайки. Для цветных металлов желательна промывка теплой воде. Помимо воды флюсы можно смывать ацетоном, нефразом, этиловым или изопропиловым спиртами. Все эти средства подходят для очистки печатных плат.
Еще есть паяльные пасты, представляющие собой смесь флюса с припоем. Бывает, такую пасту изготавливают самостоятельно. Нужно всего лишь при помощи напильника сделать стружку из припоя и смешать ее с жидкими флюсами. Такую пасту можно наносить на деталь с последующим прогревом паяльника. Ее можно применить при пропайке навесного монтажа или использовать ее в труднодоступном месте на плате.
Таблица припоев для паяльников на микросхемы.
FAQ
Можно ли паяльником паять свинец?Пайка деталей из свинца осуществляется редко, так как соединение получается непрочным, даже если использовать жидкий флюс.
Что лучше: паяльник или клеевый пистолет?Для скрепления элементов из металла и пластика предпочтительнее использовать паяльник, поскольку соединение получается более прочным.
Как защитить паяльник от перегрева?Для этой цели можно использовать подставку с контактом, который размыкает перемычку. При снятии прибора происходит замыкание диода, последовательно соединенного с устройством. Таким образом установленный на подставке паяльник продолжает нагреваться, но не на полную мощность.
Лучшие паяльные фены с Алиэкспресс
С помощью паяльного фена можно быстро прогреть металлические отводы до нужной температуры. Этот инструмент подходит для сушки разных составов, ремонта ПК и прочей техники, авторемонта. При выборе фена следует учитывать температуру, скорость прогрева, мощность. Приятным бонусом станет наличие дополнительных насадок различного диаметра. Лучшие паяльные фены с Алиэкспресс представлены следующими моделями.
SumSour 8858
Плюсы
- Быстрый нагрев от 100 до 480 градусов
- Возможность регулировать скорость потока воздуха и температуру
- Удерживает заданную температуру
- Реализован режим ожидания
- 10 режимов скорости
Минусы
Шумный вентилятор
От 1 410 ₽
Хороший фен по низкой цене. Все детали закреплены надежно, сопла не болтаются. Малые габариты позволяют брать этот паяльный фен в поездку. Отклонение температуры от реальной незначительное. При необходимости есть возможность калибровки. Гибкий провод и простое управление делают работу по пайке еще более комфортной. Вентилятор несколько более шумный, чем у аналогов, но не критично.
Yarboly 8858
Плюсы
- Функция термостабилизации
- Гибкий провод
- Запоминает последнюю рабочую температуру и мощность потока воздуха
- Температура прогрева от 100 до 480 градусов
- Быстрый набор температуры
Минусы
Реальная температура выдуваемого воздуха выше, чем заявленная
От 1 602 ₽
Для выполнения базовых несложных задач этот термофен подходит идеально. Инструмент выглядит добротно и качественно. Дополнительные насадки легко вставляются в пазы фена и сидят очень плотно. Благодаря импульсному источнику питания с малогабаритным трансформатором, блок питания очень легкий и компактный. Когда фен находится в держателе, то охлаждается до температуры в 100 градусов и автоматически переходит в режим ожидания. При этом, если повернуть инструмент в держателе определенным образом, он будет продолжать работать. Это очень удобно при некоторых видах работ. При всех указанных достоинствах, недостаток в виде перегрева не кажется таким существенным. В блоке питания есть два потенциометра, с помощью которых можно отрегулировать температуру термопары и скорость вращения вентилятора.
PJLSW 8858
Плюсы
- Низкая цена
- Компактный размер
- Регулировка температуры и оборотов
- Отключается при установке в держатель
- Быстрый прогрев от 100 до 480 градусов
- Запоминает последнюю рабочую температуру
Минусы
Во время работы греется корпус
От 1 371 ₽
Легкий и компактный фен, который без проблем можно брать с собой для выездного ремонта. Отклонение заданной температуры от реальной не существенное. Быстрый нагрев и удобное управление. Один из лучших вариантов за свои деньги.
Какой выбрать
Электропаяльник — незаменимое устройство при его грамотном выборе. Сделать правильную покупку можно, но нужно оценить все паяльники электрические, рейтинг просмотреть.
Лучшие профессиональные паяльники
Союз ПС2005-40 — устройство, которое применяется, чтобы спаивать провода с различными радиодеталями. Сила электрического прибора равняется 40 ватт. Оборудование функционирует от переменного тока в 220 вольт. Аппаратура с конусным жалом, сохраняющим температурный режим.
Лучший портативный аппарат
STAYER PROFESSIONAL 55409 — негабаритный агрегат, который необходим, чтобы спаивать провода с мелкими радиодеталями. Чтобы работать с этим девайсом, следует использовать три классические пальчиковые батарейки.
Модель, входящая в рейтинг электропаяльников для пайки радиодеталей, обладает небольшим весом, способствует стремительному подогреванию и охлаждению.
Лучший молотковый аппарат
Зубр Профессионал 55301-200 — устройство с переменной мощностью спаивания. Агрегат, входящий в топ электропаяльников для дома. Его стоит использовать, чтобы проводить работы в разных промышленных областях.
Приборная рукоятка удобно держится в руке. Благодаря качеству оборудования, обеспечивается его длительная работа.
Лучший керамический аппарат
Rexant 12-0121-1 — устройство для ручной электропайки радиочастотных элементов, рассчитанное на 25 ватт. Паяльник электрический, входящий в рейтинг лучших, и гарантирующий быстрый нагрев. Оборудование, способное обеспечивать качественное лужение деталей.
Лучший импульсный аппарат
Rexant 12-0161 — модель мощностью в 70 ватт для спайки разных радиодеталей. Прибор имеет высокую производительность, качество его пайки хорошее.
Лучший вакуумный паяльник с оловоотсосом
Паяльник с оловоотсосом
Рейтинг паяльников для пайки радиодеталей был бы неполным без модели с вакуумным отсосом.
Rexant HT-019 — устройство, призванное обеспечивать пайку радиодеталей, очищение их при припое. Модель обладает простой конфигурацией. На ней находится температурный переключатель.
В результате, изучив топ паяльников для дома, можно выбрать ручной электроинструмент для лужения, спаивания, расплавления деталей. Устройства бывают нихромовыми, керамическими. В список лучших аппаратов входят немецкие аппараты, но для домашнего использования вполне можно подобрать недорогой отечественный аналог. Для тех, кто хочет купить паяльник для микросхем, рейтинг представленный выше будет незаменим.
Жало паяльника
Обратите внимание на жало паяльника. Оно бывает медным или с никелевым покрытием
Медное жало лучше подходит для пайки, так как медь имеет высокую теплопроводность. Его можно зачищать наждачной бумагой или напильником, но такое жало очень быстро обгорает. Никелевое используется в паре с паяльником, у которого регулируется температура, но его недостатком является то, что жало данного типа нельзя очищать ни напильником, ни наждачной бумагой.
После такой обработки припой больше не будет липнуть к паяльнику. Достаточно много людей не знают об этой особенности никелевых жал, и после зачистки такого жала работа по пайке превращается в ад. Жало – это сменный элемент с различными видами крепления. У одних паяльников для фиксации жала закручивается колпачок, у других жало фиксируется винтом.
Жало имеет различную форму. Паяльник продается с уже установленным универсальным жалом. Им можно делать большинство работ. Есть жала тонкие как иголка. Они предназначены для ювелирных работ про пайки SMD компонентов и не способны выполнять другие задачи. Широкие жала предназначены для быстрого прогрева всей детали и удобного монтажа/демонтажа компонента.
Жало паяльника паяльник для микросхем
Регулировка температур
Существуют паяльники с ручной регулировкой температуры на самой ручке
Это отличная вещь для радиолюбителя, так как без данной функции всегда присутствует шанс по неосторожности сжечь или перегреть тот или иной компонент. Если перегреть радиодеталь, она потеряет свои первоначальные свойства и будет работать неустойчиво, а то и вовсе выйдет из строя
Жало у паяльника имеет свойство сгорать при длительной эксплуатации. Если ваш паяльник не имеет регулировки температуры, будьте готовы к частой покупке нового жала. Однако к недостаткам таких паяльников относится неудобность расположения регулировки ручки и не слишком надежная конструкция.
