Монтаж ондулина своими руками

Принципы укладки покрывающего фартука на кровельном коньке

Покрывающий фартук на кровельном коньке укладывают на оба ската с нахлестом в четыре сантиметра. Расположенные на разных скатах верхние края фартуков размещаются на расстоянии не менее двух сантиметров. Такое расположение продиктовано необходимостью обеспечения выхода воздуха.

Для герметизации конька крыши покрытой ондулином используют специальные элементы

На стыки устанавливают коньковые элементы. С каждой стороны конька по его краям ставятся специальные торцовые элементы, предотвращающие монтаж заглушек. Крепление коньковых элементов осуществляется в каждую волну кровельного листа гвоздями или саморезами, которые вбиваются в брусья обрешетки.

Как подобрать цвет, если мы кроем крышу ондулином своими руками

Проще всего подобрать покрытие в тон стенам дома. Последние чаще всего окрашиваются матовой краской или облицовываются матовыми отделочными материалами. Цвет ондулина также матовый, поэтому найти материал нужного оттенка не составит особого труда.

Контраст

Смотрится красиво и оригинально. Но контраст должен быть четким: к белым стенам подойдет черная ондулиновая крыша, к стенам из светлого дерева – крыша коричневого цвета.

Творческое сочетание

Яркая крыша дома выделяет его среди прочих строений. Заранее продумайте цветовой орнамент вашей крыши (шахматный, диагональный и т. п.), сделайте нужные замеры и приобретите листы ондулина необходимых оттенков.

Но тут нужно всё заранее четко продумать: какого цвета будет конек на крыше? Какого цвета щипцы? Гвозди? Нужно, чтобы орнамент получился яркий, привлекательный, но в то же время не крикливый.

Окрашивание

Возможно, вы не смогли выбрать подходящий оттенок ондулина для крыши. Не беда! Кровлю всегда можно покрасить в тот цвет, который вам по душе. И при этом даже совместить приятное с полезным.

Кстати, в Бразилии муниципалитеты некоторых городов призвали жителей перекрасить крыши своих домов в белый цвет, чтобы уменьшить расход электроэнергии, требуемой на кондиционирование и вентиляцию помещений.

Советы по технологии покрытия крыши

Согласно рекомендациям по монтажу битумного материала ондулина, в процессе работы важно особенно тщательно выполнить гидроизоляцию слабых мест кровли, таких как стыки, карнизы и примыкания конструктивных элементов, например дымовых печных труб. Для этих целей можно воспользоваться специальной лентой Ондуфлеш

Надеемся, что приведенная выше методика укладки еврошифера, поможет вам в процессе обустройства прочной, долговечной и надежной кровли своими силами. Благодаря наличию у производителя ондулина любых конструкционных элементов в едином цветовом исполнении, можно добиться максимально гармоничного внешнего вида кровли, которая впишется в общий экстерьер вашего дома.

Правила монтажа ондулина

Правила монтажа максимально простые, запомнить и применять их под силу даже тем, кто раньше не занимался монтажом кровельного покрытия.

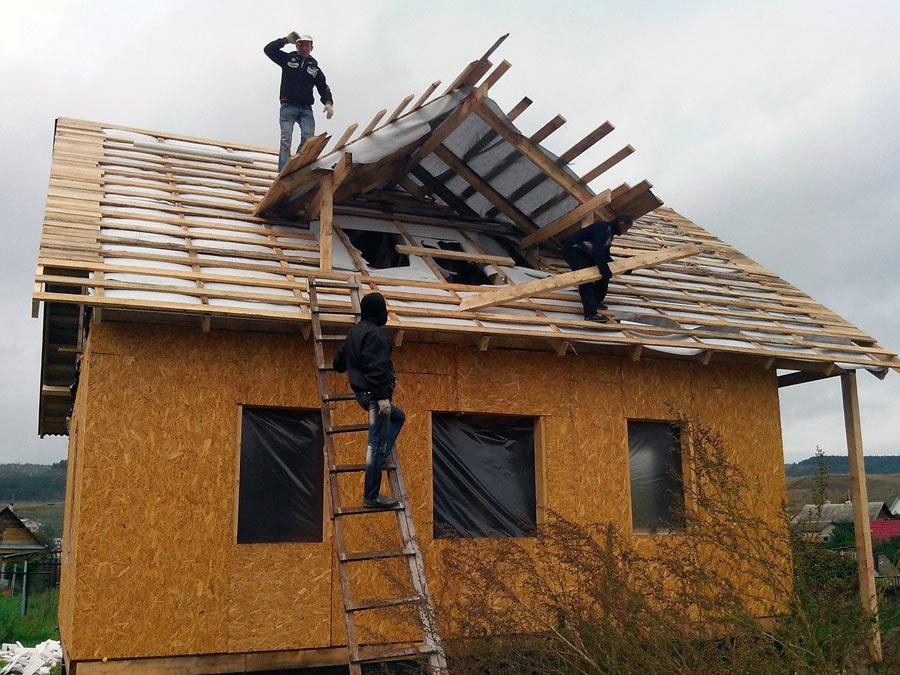

Битумные листы крепят либо на сплошную, либо на разреженную обрешетку, соблюдая рекомендуемые величины нахлестов. Точные данные представлены в таблицах ниже.

Данные для крыш с наклоном 5-10 градусов.

Обрешетка обустраивается сплошная.

Данные для крыш с наклоном 10-15 градусов.

Данные для крыш с наклоном более 15 градусов.

Параметр		DiY	17-27 градусов	Более 27 градусов
Шаг обрешетки, см	61	61	26,7	43
Нахлест торцевой, см	12	17	20	14
Нахлест по бокам, кол-во волн	1	1	1	1
Свес карнизный, см	7	7	7	7
Число гвоздей на 1 лист, шт.	20	16	14	13

Для сплошной обрешетки применяется:

фанера ФСФ;
доска обрезная/необрезная;
плиты ЦСП;
плиты ОСП-3 и т.д.

Цены на фанеру ФСФ

фанера ФСФ

Разреженную обрешетку делают из:

доски толщиной не менее 25 мм;
брусков толщиной не менее 25 мм.

Из доборных элементов (в зависимости от конструкции крыши бани) могут понадобиться:

планки ендовные длиной 100 см, шириной 50 см;
планки коньковые 100 х 50 см;
лента герметизирующая 250 х 30 см;

Герметизирующая лента “Ондуфлеш”
щипцовые планки 100 х 21 см;
гвозди длиной 70 мм;
фартук покрывающий длиной 93 см, толщиной 1,5 мм;
заполнитель из вспененного полиэтилена, толщина 19 мм, длина 85 см;
паро- / гидроизоляция / супердиффузионная мембрана “Ондутис”.

Общие правила выполнения работ по монтажу битумных листов.

Правило	Описание
	При работе на крыше обязательно использовать страховочный пояс и канат. Страховочные канаты запрещается крепить к оголовкам дымовых или вентиляционных труб. Для перемещения по крыше необходимо использовать лестницу с зацепом, трапы с поперечными планками для упора ног.
	Дождь, град, туман, гололед, ветер со скоростью более 10 м/с – при таких погодных условиях производить укладку листов запрещено.
	Битумные листы укладывают строго при температуре воздуха выше -5°С, но не более +30°С. В жаркую погоду ондулин становится слишком пластичным и работать с ним неудобно, особенно начинающим мастерам.
	Размечать листы удобно цветным карандашом, используя линейку, рейку, натянутую нить или ровный заводской край другого листа ондулина.
	Определите направление превалирующих ветров для вашей местности. Укладку листов необходимо начинать с нижнего края крыши, с той стороны, где нет ветра.
	Растягивать или сжимать битумные листы более чем на 1 см крайне не рекомендуется.
	Второй, а затем каждый четный ряд должен начинаться не с целого листа, а с распиленного надвое вдоль. В одном месте не должно сходиться сразу 4 угла листов, иначе не избежать деформации кровельного материала.
	● Все гвозди вбивают в верхний гребень волны под прямым углом к обрешетке. ● Первые четыре гвоздя вбивают в углы листа. ● Снизу и сверху гвозди забивают в каждый гребень. ● В центральной части гвозди вбивают через одну волну, чтобы ондулин не деформировался. ● В идущую внахлест крайнюю волну гвозди вбивают во время монтажа следующего листа.

Покрытие крыши ондулином своими руками

Как и шифера, укладка ондулина ведется против направления ветра. То есть материал укладывается с того края, куда дует ветер.

Укладываем ондулин по направлению ветра

Первый лист ондулина монтируется так, чтобы он одним гребнем ложился на ветровую доску.

Как закрепить ондулин — инструкция по монтажу

Нижний торец листа должен выступать на 5 см ниже линии фартука. Для крутой крыши выступ может быть меньше. Листы крепятся при помощи кровельных гвоздей или саморезов по дереву. Желательно использовать те, что рекомендует производитель кровельного материала.

Чтобы точно попадать в рейку обрешетки на всем протяжении крыши, нужно на каждом новом листе сразу отчерчивать разметочную линию или натягивать бечевку. Для исключения деформации листов забивать гвозди следует в таком порядке:

крепятся крайние гребни;
затем гвозди вбиваются симметрично, справа и слева, через один гребень;
для первого и последнего ряда ондулина прибиваются все гребни листа.

Как покрыть крышу ондулином своими руками

Когда монтируется кровля из ондулина своими руками, крепление делается в гребни волны. Причем, самый нижний и самый верхний ряд гвоздей (саморезов) делается по каждой волне, а все другие — через волну. Поскольку ондулин достаточно мягкий — его крепят к каждой рейке обрешетки. Если обрешетка сделана из фанеры, OSB или ДСП — расстояние между линиями крепления не должно превышать 50 см. В любом случае расход метизов составляет 20 шт. на один лист.

Чтобы избежать наслоения в местах стыков, каждый следующий ряд смещают на половину ширины листа. Ондулин очень легко пилится ручной ножовкой, полотно которой рекомендуем смазывать густым маслом. Еще удобнее для этой цели применять подходящий электроинструмент. Для надежной защиты от подтекания по торцу кровли желательно смонтировать щипцовые элементы.

Покрытие крыши ондулином своими руками — фиксируем торцевые элементы

Крепеж и защита конька кровли

В последнюю очередь крепится конек. Для защиты от птиц и насекомых под него, а также по нижнему краю кровли под ондулин подкладывается защитная сетка, решетка или специальная гребенка. Эти элементы не препятствуют проветриванию подкровельного пространства. Если использовать конек от производителя ондулина, то защита не потребуется, так как форма конька в точности повторяет конфигурацию профиля ондулина.

Крыша из ондулина своими руками с использованием фирменного конька

Дополнительно фиксируем ондулин — монтаж на стыках и изломах

На стыках скатов кровли используются специальные ендовые — ондулиновые или металлические элементы. Для их крепления нужна дополнительная обрешетка в виде продольных реек вдоль ребра перелома ската. Тут также рекомендовано использовать подкладочную битумную ткань или любую другую гидроизоляцию под ендову.

Кровля из ондулина своими руками: монтаж ендовы

Внешний излом кровли защищается щипцовыми элементами или фартуком-капельником. Место излома снизу также желательно защитить дополнительной гидроизоляцией. Крепление листов обеспечивается дополнительной рейкой обрешетки, укрепленной вдоль линии излома. Те же рекомендации действительны при оформлении внутреннего излома плоскости крыши. Во всех случаях нахлест соседних элементов должен быть не менее чем 15 см.

Кровля ондулином в местах перелома ската крыши

Места примыкания кровли к стене или дымоходу монтируется примыкающий фартук. Места примыкания обрабатываются герметизирующей каучуковой или битумной лентой с промазыванием стыков подходящим герметиком.

Плюсы и минусы покрытия крыши ондулином

Для начала давайте разберемся в особенностях ондулина как материала. Он представляет собой гибкое покрытие из пропитанной битумом органической массы.

Внешне ондулин напоминает обычный асбестоцементный волнистый шифер. Но, в отличие от последнего, покрытие из ондулина весит гораздо меньше: лист размером 2000 х 950 мм – всего 6 кг. Выглядит этот материал более привлекательно.

Произведен ондулин из прессованного целлюлозного волокна, пропитанного дистиллированным битумом. Снаружи еврошифер имеет покрытие из минерального наполнителя и термоотверждающих смол, что позволяет ондулину противостоять неблагоприятным воздействиям окружающей среды. При помощи минеральных пигментов покрытие может быть окрашено в различные цвета.

Ондулин легко можно обрабатывать самыми обычными инструментами. Структура листов покрытия позволяет использовать для их резки электрическую пилу или даже ножовку по дереву.

Ондулиновое покрытие состоит из следующих компонентов:

целлюлозно-волокнистой основы;
наполнителя, в качестве которого используется минеральный компонент;
смол, повышающих термостойкость материала;
минеральных пигментов, используемых в качестве красителей.

Благодаря органической основе ондулин имеет неповторимую текстуру поверхности, обладающую весьма эффектным внешним видом и на протяжении долгого времени сохраняющую исходные характеристики.

Впервые ондулин в качестве кровельного материала использовали в странах Европейского Союза, и он сразу же был по достоинству оценен потребителями. Не менее популярно это покрытие и на отечественном рынке.

Чем хорош ондулин для крыши? Достоинства материала заключаются в следующем:

Крыши из ондулина являются практически водонепроницаемыми. Благодаря специальной технологии производства данный материал даже при длительном смачивании не поглощает влагу.
Ондулин не боится жары, холода, а также резкой смены температур. К примеру, при первых заморозках это кровельное покрытие, в отличие от некоторых других, не идет трещинами.
Ондулин биологически инертен, даже несмотря на то, что его основу составляет органический материал. Битумная пропитка защищает кровлю от разного рода грибков и бактерий, хорошо противостоит насекомым-древоточцам.
Ондулином часто покрывают крыши промышленных зданий. Это обусловлено тем, что данный материал обладает высокой маслостойкостью.
Ондулин практически не боится солнечных лучей и не выцветает на протяжении нескольких лет эксплуатации.

Но и этим преимущества ондулина не исчерпываются.

Особенно это важно, если вы решили покрыть ондулином крышу своими руками. Не придется устанавливать слишком толстые стропила, да и поднимать кровельный материал к месту монтажа будет значительно легче

К сожалению, имеются у ондулина и свои недостатки:

Этот кровельный материал не слишком долговечен, выигрывая в этом отношении только у рубероида. Гарантийный срок службы ондулина практически соответствует реальному и составляет порядка 15 лет. В то время как обычный шифер прослужит около 40 лет, а металлопрофильные покрытия или качественная черепица не потребуют замены в течение полувека.
Хотя ондулин и считается устойчивым как к высоким, так и низким температурам, но экстремальные жара или холод всё же могут ему повредить. При сильном минусе ондулин становится хрупким, под жарким солнцем – плавким. Исходя из этого, ремонтировать такое покрытие в неподходящую погоду не рекомендуется: в мороз оно может под нагрузкой потрескаться, в жару – деформироваться и не восстановить впоследствии форму.
Крытые ондулином крыши недостаточно пожаробезопасны. Если температура достигнет 230 градусов, материал может воспламениться.
Если ондулин загорится или хотя бы сильно нагреется на солнце, будет чувствоваться запах битума.
Некоторые типы такого покрытия не слишком хорошо переносят ультрафиолетовые лучи, вследствие чего выгорают под солнцем.
Укладывать ондулин на крышу – достаточно трудоемкая работа, так как приходится сооружать усиленную, жесткую обрешетку и специальным образом обрабатывать узлы крепления.

И еще один момент, который одновременно является преимуществом и недостатком покрытия.

С одной стороны, это делает прогулки под крышей безопасными. С другой – если уклон ската достаточно мал (ондулином можно крыть кровли от 5 градусов), крышу приходится регулярно очищать.

Что нужно подготовить первоначально

Заметим, что грамотный выбор нужных инструментов и материалов гораздо ответственнее, чем непосредственно монтаж.

Выполните точный расчет необходимого количества покрытия. Размеры стандартного листа onduline составляют 200 х 95 см. В расчетах обязательно учитывайте припуски для нахлеста. Для нахлеста нужно будет оставить 9.5 см ширины и 10-15 см длины. Получается, что полезная площадь с одного листа составит 1.6 м2. Если вы будете знать общую площадь крыши, то сможете просто разделить ее на 1.6. Так у вас получится практически точное число необходимых листов. Помните о том, что результат может варьироваться от угла кровли и формы крыши.

Подготовка предполагает наличие таких инструментов:

ручная пилка для древесины;
молоток;
гвоздодер;
стремянка;
кровельная лестница.

К тому же, следует приобрести вспомогательные детали, без которых работа не будет качественной:

щипцовые элементы (защитные щитки) для кромки;
заполнитель карниза (вспененные полиэтилен, который предотвращает попадание мусора между листами и обрешеткой);
конек (гибкий);
резиновые фартуки-капельники;
спец. крепежи-гвоздики с резиновой шляпкой.

Состав и характеристики в техническом плане ондулина

Для изготовления еврошифера применяют вторичное сырье — макулатуру. Ее наполняют растворчиком из битума, добавок на основе полимеров, стекловолокна, смол и красителей. Волокна целлюлозы под воздействием большого давления и температуры питаются битумом. Для наполнения применяют минеральные вещества.

Это довольно лёгкий материал, его просто доставить на постройку в легковой машине, поднять на кровлю. Опорная система тоже бывает легкой, так как на нее не укладывается приличный вес крыши.

Материал самовоспламеняется при температуре выше 230 градусов тепла.

Ондулин хранит собственные свойства при температурном диапазоне от 40 градусов меньше нуля до 80 градусов выше нуля. Звукоизоляция составит до 40 децибелл.

Выдержит:

порывы ветра до 200 километров в час;
нагрузку до 300 килограмм/м2;
рушащая нагрузка составит 960 килограмм с/м2;
проводимость тепла от 19 до 20 Ккал/мч°С;
модуль упругости:
самый маленький 3,94 килограмм с/м2;
предельный 8,16 килограмм с/м2;
крепость до 170 кПа/м.

Монтаж кровельной системы

Конек

Для оформления коньков используются коньковые элементы. Они крепятся к дополнительному брусу обрешетки с противоположной превалирующим ветрам стороны. Минимальным нахлест одного конька на другой 12,5 см. Коньки прибиваются по каждой волне нижележащего листа.

Для закрытия просветов и обеспечения вентиляция используется заполнитель коньков и карнизов.

Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.

Щипец

Для оформления щипца используйте специальный щипцовый элемент. Монтаж начинается с нижней части щипца. Нахлест составляет 12 см.

Необходимо использовать дополнительную обрешетку в местах нахлеста щипцов друг на друга.

Ендова

Для оформления ендов используйте специальные ендовы. Для их крепления требуется дополнительная обрешетка.

Нахлест элементов ендовы составляет 15 см.

Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Ребро

На ребрах кровли прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза

Заполнитель карниза используется для закрытия просветов листов на карнизе, между коньковым элементом и кровельными листами, а также в местах примыкания кровли к стене, ендовах и ребрах.

Защищает кровлю от дождя, снега, птиц.

Способ применения заполнителя карниза зависит от вентиляции каждой кровли.

Внешний излом

Внешний излом кровли можно оформить при помощи щипцовых либо коньковых элементов. Нахлест элементов составляет 10-15 см.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Внутренний излом

Внутренний излом кровли можно оформить при помощи ендовы. Нахлест элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Вентиляционная труба

Вентиляционная труба позволяет оформить выпуск вентиляционного канала/вытяжки через кровлю. Основание трубы следует прибивать по каждой волне. Верхний лист должен иметь нахлест поверх основания вентиляционной трубы.

Для крепления необходимо использовать дополнительную обрешетку.

Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве.

Примыкание

Торцевой стык кровли со стеной/ трубой оформляется при помощи покрывающего фартука. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой ОНДУФЛЕШ-СУПЕР шириной не менее 10 см, верх которой прижимается к стене металлической полосой. Примыкание сбоку оформляется при помощи самоклеящейся ленты ОНДУФЛЕШ-СУПЕР. Ленту необходимо заводить на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимается к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Раскатывать ленту следует начинать снизу вверх, в случае необходимости стыковать ленту, нахлест должен составлять не менее 10 см.

Также при оформлении бокового и торцевого стыка кровли со стеной возможно использование ендовы ОНДУЛИН.

Примыкание к трубе

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой ОНДУФЛЕШ-СУПЕР шириной не менее 10 см, верх которой прижимается к стене металлической полосой.

Примыкание к трубе сзади и с боков оформляется при помощи самоклеящейся ленты ОНДУФЛЕШ-СУПЕР. Ленту необходимо заводить на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимается к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Сзади трубы рекомендуется дополнительно прижать низ ленты фрагментом листа.

Заявка на расчет Отправить заказ× Заявка на расчет

Черепица Ондулин (Россия)

Отправьте свой заказ, и наш менеджер свяжется с вами в ближайшее время.

Файл с параметрами для расчета Я даю свое согласие на обработку моих персональных данных. Отправить× Отправить заказ

Черепица Ондулин (Россия)

Отправьте свой заказ, и наш менеджер свяжется с вами в ближайшее время.

Файл заказа Я даю свое согласие на обработку моих персональных данных. Отправить

Безопасность на крыше
Гарантия

Виды ондулина

Ондулин производят в трех вариантах. Листы имеют разные размеры и вес, но производятся по единой технологии.

Наименование	Технические параметры	Особенности
	195 х 96 см – размеры. 3 мм – толщина. 6,3 кг – вес.	На листах есть разметка, опираясь на которую удобно вбивать гвозди. Имеется гидробарьерный замок. На листах по 10 волн.
	195 х 76 см – размеры. 3 мм – толщина. 5 кг – вес.	Самые узкие восьмиволновые листы. При монтаже узких листов будет больше продольных нахлестов, соответственно, увеличится общая жесткость кровли и ее несущая способность.
	100 х 75 см – размеры. 2,6 мм – толщина. 2,5 кг – вес.	Лучший вариант для бань с небольшой или имеющей сложную форму крышей. Небольшие размеры восьмиволновых листов позволяют снизить количество обрезков и отходов.

Волны всех видов ондулина одинаковые – 9,5 см шаг и 3,8 см высота. Чтобы максимально сократить количество отходов при обустройстве кровли, можно комбинировать разные листы.

Другие комплектующие ондулиновой кровли

Кроме покрывающих фартуков, при устройстве кровли используются такие комплектующие:

Коньковый элемент. Специальная деталь, которая используется для оформления конька крыши. Элементы устанавливаются с нахлестом в верхней части крыши и прибиваются кровельными гвоздями. Этот же элемент может быть использован для оформления ребер кровли.
Щипцовый элемент. Деталь используется для оформления фронтонов и скатов крыши. Используется, как декоративный и защитный элемент. Щипцы защищают конструкции от осадков, которые в случае сильного бокового ветра могли бы проникнуть в подкровельное пространство. Установка щипцовых элементов начинается со стороны карниза и продолжается до конька. Устанавливают детали с нахлестом.

Ендовы для ондулиновой кровли. Это специальные элементы для оформления внутренних углов кровли. При установке ендов необходимо устройство дополнительной сплошной обрешетки. Для защиты от протекания в этом месте кровли используется подкладочная гидроизоляция. А чтобы предотвратить заполнение внутреннего угла крыши мусором рекомендуется использовать универсальный вентилируемый наполнитель.
Чтобы обеспечить нормальный воздухообмен в подкровельном пространстве рекомендуется установка вентиляционных труб либо специальных кровельных вентиляторов.
Обязательным условием правильного функционирования кровли является установка снегозадержателей. Эти детали устанавливаются по всему периметру крыши большой площади. Если же здание строится в местности, где количество снежных осадков незначительно или же площадь крыши небольшая, то можно установить снегозадержатели только в определенных местах – над входом, окнами, водосточной трубой и пр.

Итак, для устройства крыши требуются не только листы ондулина, но и дополнительные комплектующие детали, в том числе и покрывающий фартук ондулин. Ассортимент этих деталей и их количество определяется конструкцией крыши и ее размерами. Правильно установленные комплектующие детали кровли обеспечивают ее надежность и продлевают срок службы, защищая наиболее «проблемные» места от воздействия внешних факторов.
