Схема устройства и подключения электрической дрели

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.

Этот узел забивается пылью при проведении работ. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Проблемы с электрикой

Для диагностики обязательно потребуется мультиметр.

Сетевой провод

Первое, что нужно проверить — это сетевой провод. Прозвоните его мультиметром и убедитесь, что он нормально проводит ток.

Кнопка пуска

Далее проверяем кнопку. Вставьте контакты мультиметра в клеммы кнопки, указанные на рисунке ниже, и нажмите на нее.

Затем по другому и тоже нажмите.

Теперь проверим реверс. Для этого электроды мультиметра вставьте как на рисунке ниже, а затем в такие же отверстия с обратной стороны.

После этого переключите реверс в другое положение и подсоедините мультиметр с разных сторон к контактам, находящимся друг против друга, как показано на рисунках ниже.

Осмотр и замена щеток

Теперь осмотрите коллекторные щетки и сам коллектор. Щетки должны плотно прилегать к коллектору, а на нем самом не должно быть большого количества нагара и (или) графитовой пыли. Нагар при необходимости удаляется нулевой наждачной бумагой, а затвердевшие скопления графитовой пыли соскабливаются каким-либо заостренным инструментом.

Если щетки сидят неплотно или износились, то их нужно поменять. Замена довольно проста — нужно просто вынуть их из пазов. Новые щетки подбираются таким образом, чтобы после установки они не имели даже малейшего люфта, но при этом могли свободно двигаться.

Неисправности обмотки якоря или статора

И последнее, что нужно проверить в электрике — это обмотка. Ее повреждение может быть в виде межвиткового замыкания, замыкания провода на массу либо обрыва провода обмотки.

Для проверки якоря выставьте мультиметр в режим омметра на значения в пределах 20-200 Ом. Теперь поочередно подсоединяйте его электроды к смежным контактам коллектора якоря. То есть к тем контактам, которые находятся рядом. Значения показаний должны быть при каждом подключении примерно одинаковыми. Если есть отклонение, значит имеется межвитковое замыкание. Если мультиметр ничего не показывает, значит произошел обрыв.

Далее проверяем якорь на замыкание с массой. Для удобства поставьте мультиметр в режим звукового сигнала. Для проверки один электрод подсоединяем к любой металлической части якоря, а второй поочередно к каждому контакту коллектора. Наличие звукового сигнала означает, что обмотку замкнуло на массу.

Проверка статора осуществляется в режиме омметра на значении 20-200 Ом. Сначала присоединяем мультиметр к концам одной обмотки, а потом другой, и сравниваем показания. Они должны быть одинаковыми. Если нет, значит имеется замыкание между витками.

При проверке замыкания на массу присоединяем один электрод мультиметра, выставленного в положение звукового сигнала, к массе, а вторым задеваем все концы обмоток. Если появится звуковой сигнал, значит имеется замыкание на массу.

Ремонт обмоток производится путем их перематывания. Правда самостоятельно этого делать не нужно — лучше отдайте специалистам. Второй вариант — это полная замена статора или якоря.

Ремонт электродрели своими руками. — блог СамЭлектрик.ру

Подробнее… Ремонтируем швабру ПВА.
К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. Последних там содержится в количестве двух, а их расположение — друг напротив друга.

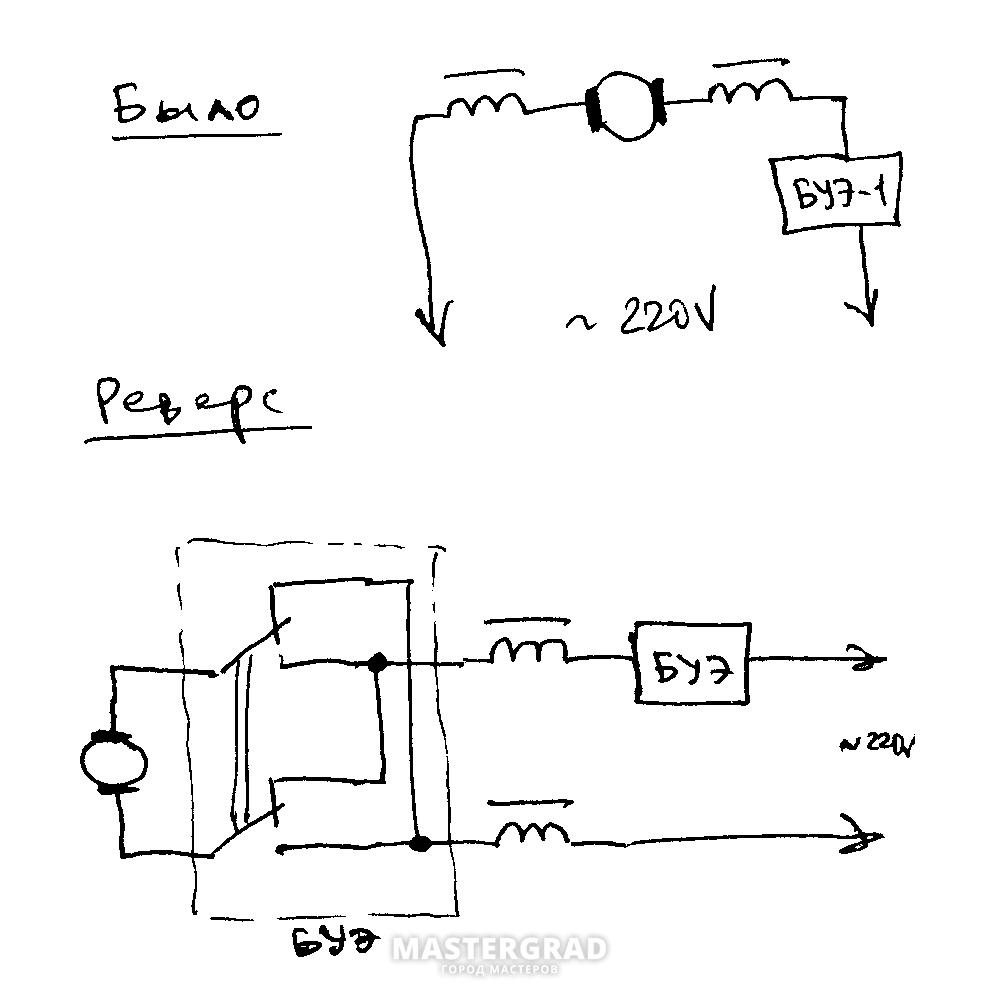

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую.
Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки.
Прежде всего, это неграмотная эксплуатация устройства. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя. Проверять провод методом подергивания при включенной дрели недопустимо! В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый.

Возможные неисправности инструмента – проводим ремонт сами


Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы. Ударное действие дрели.

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности. Подключение кнопки Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. По мере нажатия, время, когда цепь замкнута, увеличивается. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки.
подключение кнопки дрели (часть -1)

https://youtube.com/watch?v=QIju3IXFf9Y

Необходимые инструменты и материалы

Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше вольт. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. При этом подсчет мощности — достаточно простое занятие. Вопрос от читателя Мне на почту обратился читатель Александр, с такой просьбой: Добрый вечер. Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали. Всё своими руками! Последних там содержится в количестве двух, а их расположение — друг напротив друга. Ремонт дрели своими руками При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Проверка электродвигателя: причины поломок и ремонт Существует несколько причин поломок якоря или статора дрели. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Рисунок Такая работа не займет много времени, если выполнять ее аккуратно.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Схема реверса дрели В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается.

Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. В смазку попадает пыль при неисправных сальниках , и подшипники быстро выходят из строя, вплоть до заклинивания. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам.

Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие. Самый простой выход — замена кнопки целиком

Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Ремонт кнопки дрели При всей простоте конструкции — неисправная кнопка может механически препятствовать включению

Супер подделка №3 Ужас а не инструмент! Прикол! «Германия» «Germany» fake Не покупать!

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

ударный механизм с качающимся подшипником;

Механизм с качающимся подшипником

Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Навигация по записям

Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.

Как отсоединить старую кнопку?

Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время. Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели

Ремонт дрели на дому

— поломка элементов двигателя (статор, якорь) — износ щеток как еще его называют их обгорание — поломка регулятора не реверсного переключателя — износ опорных подшипников — некачественный зажим в патроне инструмента.

Замена щеток

. Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.

Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут отойти от основания коллектора, что приведет к необходимости замены якоря.

Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное дергание дрели во время работы.

Сетевой шнур

. Схема подключения кнопки дрели – как как подключить кнопку дрели ипроверить это. Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

  • проблемы, возникающие при неисправности механизма кнопки;
  • поломка двигателя;
  • износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Не ясно о какой дрели идёт речь, дрели бывают разные (миксеры, перфораторные, с ударом, шуруповёрты-дрели и так далее), кнопки дрели выполняют множество функций, от простейшей включить выключить, до плавного пуска и реверса.

В многофункциональных кнопках разобраться сложней, там не два, три провода подходят и выходят из кнопки, их может быть и четыре, и даже больше.

Простейший способ подключения без кнопки, в простой дрели (я так подключал свою «Альбину» это старая Советская дрель) с мало-функциональной кнопкой, выглядит так:

На входе и на выходе провода одного цвета, скручиваем их между собой (естественно дрель отключаем от розетки), после скручивания, тщательно изолируем. Другими словами, когда зачистите провода на самом проводе, то тут же определитесь с цветом выходящих после кнопки проводов.

До кнопки добраться не проблема, на корпусе дрели находятся шурупы, обычно в потае, вот их откручиваем, затем раздвигаем две половинки дрели, кнопку прекрасно видно, к ней есть доступ.

Сама кнопка так же крепится шурупами к корпусу дрели, шурупов два, под ними перемычка, всё это откручиваем.

Работа с такой дрелью крайне опасна, можно получить серьёзную травму.

  • https://tehnopanorama.ru/instrumenty/podklyuchit-drel-napryamuyu-bez-knopki-eto-realno.html
  • https://master-kleit.ru/origami/shema-podkljuchenija-dreli-naprjamuju-bez-knopki/
  • https://ostwest.su/instrumenty/kak-podkljuchit-drel-naprjamuju-bez-knopki-shema.php/

Какая схема подключения кнопки дрели?

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

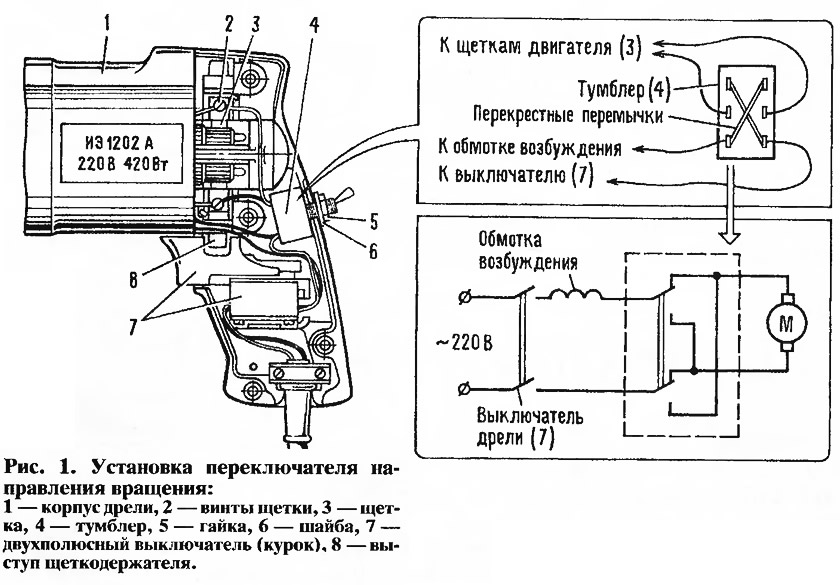

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Что понадобится для диагностики поломок электрической дрели

С чего необходимо начинать поиск неисправности электродрели? Конечно же с первых признаков, по которым становится понятно, где скрывается поломка, и какая часть нуждается в ремонте. Легко выявить механические неисправности дрели, а вот с электрической частью все намного сложнее. Здесь понадобится соответствующие инструменты, по которым можно делать выводы о неисправности тех или иных узлов, деталей и механизмов инструмента. Для выявления поломок в электрической части электродрели, понадобится подготовить следующие инструменты:

  • Вольтметр или мультиметр. Предпочтение следует отдать второму варианту, так как он является более эффективным и многофункциональным
  • Прибор для измерения межвиткового короткого замыкания в якоре

Для диагностики механической части понадобится выполнить следующие манипуляции:

  1. Посмотреть, какую конкретно функцию не выполняет дрель
  2. Осмотреть целостность редуктора, предварительно разобрав корпус инструмента
  3. Произвести осмотр исправности подшипников, так как часто эти устройства выходят из строя при отсутствии смазочного вещества
  4. Выявить исправность переключателя режимов. Если устройство заклинит или выйдет из строя, то инструмент будет работать только в одном режиме

В дрели, как и любом другом виде электроинструмента, из строя выходят разные детали и механизмы. Сломаться вся дрель полностью не может, но в любом случае, даже когда неисправен переключатель режимов, то оператор не сможет воспользоваться инструментом во всю его производительность. Именно поэтому необходимо научиться выполнять ремонт дрели своими руками. Сделать это совсем не трудно, даже если у вас нет никакого опыта. Поэтому не стоит при первой неисправности покупать новый инструмент, так как неисправность порой легко устранить даже без необходимости замены деталей. Какие виды поломок возникают, как их устранить и что надо для этого сделать, подробно рассказано в публикации.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных  кнопок пуска в работу дрели.

На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих  изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко  и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели  к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная  иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!
