Временная схема подключения к электросетям: правительство упростило процедуру и сократило сроки подключения по «времянке»

Технические мероприятия

После решения всех организационных вопросов и выбора схемы временного электроснабжения на строительной площадке определяют место для установки щита ввода на стойке или опоре. Также устанавливают дополнительную опору в случае отдаления участка от линии электропередач более чем на 25 метров (см. главу 2.4. ПУЭ, п. 2.4.12.). Но это значение может отличаться и в меньшую сторону согласно ПУЭ главе 2.4. п. 2.4.19. По правилам щит ввода устанавливается на границе или территории заявителя. От вводного ящика уже производится разметка кабельных трасс или опор электропередач к месту проведения работ, силовых и осветительных сетей. Для оптимального распределения мощности по строительному участку силовые провода подводят к подъемным механизмам, к участку приготовления бетона, участку деревообработки, месту произведения сварных работ.

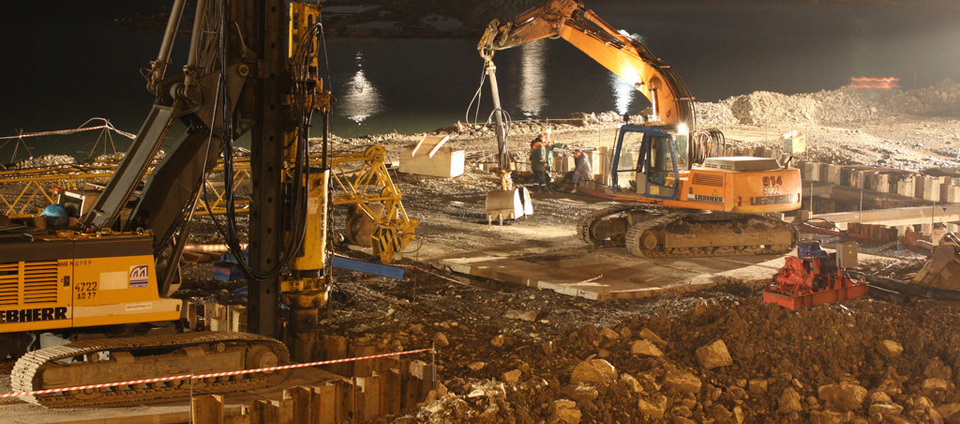

В начале строительства система временного освещения может состоять из нескольких прожекторов, и разделятся на основное и аварийное, местное или общее. Подробнее узнать о видах освещения вы можете в нашей отдельной статье.

Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

1. Указать расчетную потребляемую мощность.
2. У организации получить технические условия и точку подключения для ввода.
3. Заказать проектную документацию.
4. Проект согласовать с гостехнадзором.
5. Выполнить электромонтажные работы.
6. Вызвать электролабораторию для оценки и составления акта испытания.
7. Заключить договор с энергосбытом, сдать в эксплуатацию объект.

Все документы предоставлены на фото:

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

Меры безопасности

Стройка — это всегда движение и перемещение, в результате чего могут возникнуть непредвиденные риски. Поэтому предъявляются особые требования к временному электроснабжению, поскольку присутствует такой фактор, как неблагоприятное воздействие атмосферы на элементы электроустановок и их части. Смежные рабочие с низкой группой допуска, или без квалификации, наличие горючих и едких материалов на стройке, отсутствие заземления и элементов уравнивания потенциалов у электроприборов.

При работе в условиях повышенной влажности нужно следовать действующим правилам ПУЭ 1.7.50-53, предписывающим выполнять защиту установкой УЗО, при косвенном прикосновении в случаях, если напряжение превышает 50 Вольт переменного тока и 120 постоянного. Также для повышения безопасности персонала работающих с электроинструментом, нужно использовать разделительные трансформаторы с системой уравнивания потенциалов, объединяющей все открытые корпуса с помощью защитных разъемов в розетке.

При освещении объекта, светильники выбирают с классом защитой IP54, для установки на открытом воздухе. Следуя нашим рекомендациям и действующим правилам ПУЭ вы сведете риски травматизма к минимуму. Берегите себя. Напоследок рекомендуем просмотреть видео, в котором демонстрируется щиток для временного снабжения участка электричеством:

Вот и все, что хотелось рассказать вам о том, что собой представляет временное электроснабжение строительной площадки и какие требования предъявляются к нему. Надеемся, эти основы были для вас полезными и интересными!

Будет интересно прочитать:

Кабель временного электроснабжения для оборудования

Временный кабель на строительной площадке, во дворе частного дома или на дачном участке необходим не только для освещения, но и для электроподключения разнообразного оборудования. Это может быть:

электроинструмент (дрели, перфораторы, «болгарки», отбойные молотки),

двигатели других механизмов и приспособлений,

установки для прогрева бетона.

прожекторные мачты, стойки освещения

Устройства для временного освещения

Приведем примеры марок, которые часто применяются для запитывания электроборудования.

Марка КГ — это гибкий кабель с мультипроволочными медными электропроводниками, покрытыми ПЭТФ-пленкой, в изоляции и оболочке из резины. КГ позволяет подключать электрический инструмент и оборудование, к примеру, сварочную аппаратуру или электроподъемные механизмы, к электросетям 380/660 В переменного электронапряжения (до 400 Гц) или 660/1000 В постоянного. Марка устойчива к частым перегибам, повышенной влажности, УФ-излучению, эксплуатируется при -40/+50 С (+75 С длительно). Срок службы — от 4 лет.

КГНВ — марка схожа по техническим характеристикам с кабелем КГ, оснащена изолятором и внешним покровом из специального ПВХ. Кабель КГНВ является маслобензоустойчивым в базовом исполнении.

КГЭ — Гибкий экранированный кабель марки КГЭ используется для подключения нестационарного оборудования, машин и механизмов, которые работают на стройплощадке, например, экскаваторов. Конструктивно временный кабель КГЭ состоит из медных скрученных мультипроволочных жил (6 кВ основные, 0,38 кВ вспомогательные) с двойным экраном из электропроводящей резины, резиновыми изоляционным слоем и внешней оболочкой. Рабочая температура -40/+50 С (+75 С длительно), срок эксплуатации — от 3 лет.

В зависимости от поставленных задач и требований нормативных документов можно рассматривать варианты применения в качестве временных кабелей, в том числе на строительных площадках, марок КГН, КПГ, КПГС, КШВГТ и других.

При прокладке кабеля для временного электроснабжения оборудования следует руководствоваться правилами техники безопасности, установленные ПУЭ и СНиПами:

устанавливать защитные устройства, отключающие электропитание при КЗ;

избегать воздействия чрезмерных ударных, растягивающих, раздавливающих и других нагрузок на кабельные изделия;

перемещать кабеля под напряжением исключительно разрешенными способами;

размещать временные опоры для кабелей таким образом, чтобы минимизировать вероятность их повреждения спецтехникой, работающей на стройплощадке, или перемещаемыми грузами.

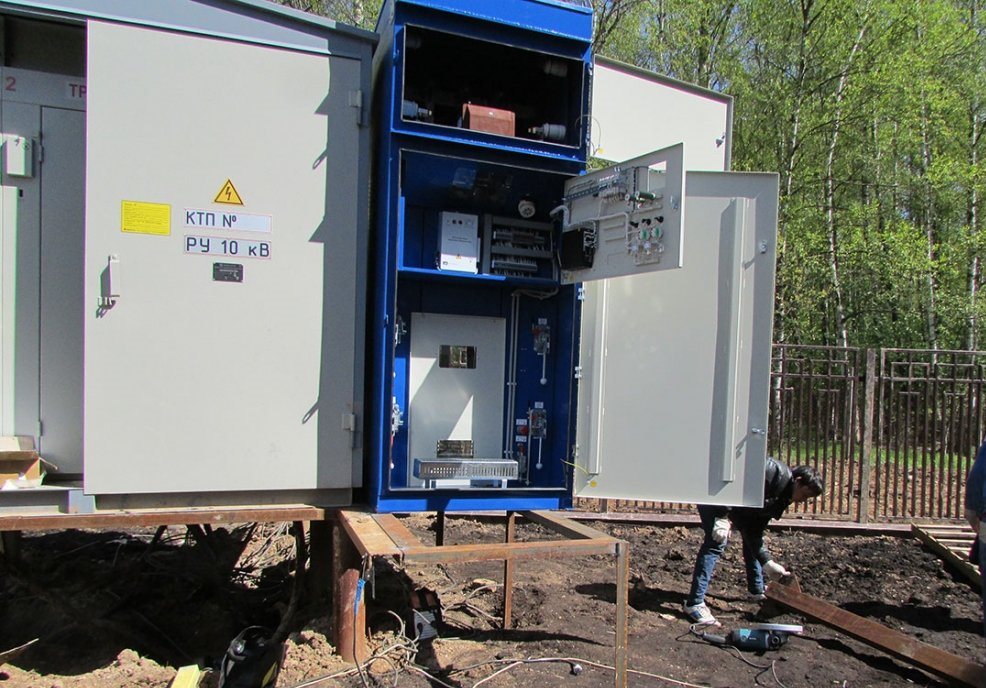

Комплектные трансформаторные подстанции.

Для защиты силовых трансформаторов от токов короткого замыкания на напряжении 6кВ, в КТПН в цепи трансформаторов установлены предохранители ПКТ-101-6.

Отходящие линии 0,4кВ укомплектованы автоматическими  выключателями ВА 57-35. Защита отходящих фидеров от перегрузок и токов короткого  замыкания  осуществляется автоматическими выключателями.

Для учета электроэнергии в КТПН на стороне 0,4кВ силового трансформатора предусмотрен счетчик электроэнергии, обогрев которого выполняется с помощью резисторов.

Установка  КТПН предусмотрена на фундаментные блоки ФБС12.6.6-Т. Ограждение КТПН принято из панелей  1ПМ30.16 по чертежу ЭМС-11-149-ЭС л.16,19.

ЭКСПЕРТИЗА СМЕТНОЙ ДОКУМЕНТАЦИИ. ЭКСКЛЮЗИВНО!

Дорогие и уважаемые наши Заказчики!

Хотим довести до вашего сведения одну очень важную информацию. Наше Правительство, заботясь о качестве предоставляемых в строительстве услуг, а также беспопокоясь о некотролируемом росте стоимости строительства, особенно за бюджетные деньги, внесло в Градостроительный Кодекс Российской Федерации некоторые изменения. Отныне, с 01.01.2020 года, сметную оценку стоимости строительства имеет право проводить только эксперт-сметчик, обладающий квалификационным аттестатом по направлению «Ценообразование и сметное нормирование», выданным Минстроем России.

На сегодняшний день, таких экспертов-сметчиков у нас в стране единицы. Но, Экспертный центр «ИНДЕКС», как ведущая экспертная организация России, в области строительства, заранее побеспокоилась об этом и все наши эксперты-сметчики прошли данную аттестацию. Поэтому в штате нашей организации имеется целый ряд квалифицированных аттестованных специалистов по ценообразованию и сметному нормированию.

Мы, всегда будем рады помочь вам, в любых, даже самых сложных вопросах обоснования сметной стоимости строительства, а также в спорных ситуациях, в том числе с ведомственными и надзорными органами, а также в случае судебных разбирательств.

Помогите советом по опоре для кабеля на участке

Для этого устанавливается щит с антивандальной защитой и классом IP Его габариты должны быть такими, чтобы можно было установить счетчик, защитные аппараты и заземляющие шины. Также следует найти место для монтажа резервного электроснабжения.

Автономный генератор — это источник стабильного поступления электроэнергии на стройплощадку. Его установка не требует согласования и подключения к ЛЭП, а также затрат на проводку кабелей к источнику питания. Единственный недостаток — высокая стоимость оборудования.

Обычно генераторы используются на первом этапе строительства, пока происходит оформление и подключение временного электроснабжения.

Временное проведение электричества на участок

Когда решены все организационные вопросы, можно переходить к определению местоположения вводного щитка. Если участок расположен дальше 25 метров от ЛЭП, требуется установка еще одной дополнительной опоры согласно требованиям ПУЭ. По правилам щит следует устанавливать на границе или на территории заявителя.

От щитка отводятся кабели и опоры к местам строительства. Временное подключение к электросетям на период строительства сопровождается появлением новых трасс прокладки кабелей определенной марки и длины.

Все инструкции Типовые инструкции по охране труда для работников по должностям, отдельным профессиям. Типовые инструкции по охране труда для работников организации на отдельные виды работ. Инструкции по охране труда для работников организации по должностям, отдельным профессиям.

Все эти данные следует отразить на схеме еще до их прокладки. Существует несколько видов схем подключения — радиальная, кольцевая, смешанная разводка. Радиальное проектирование отличается питанием от одного вводного автомата, от которого по кабелям подается электричество к силовым установкам и осветительным устройствам.

Выделенная мощность обычно зависит от Технических Условий, которые предоставляют застройщику.

Способы электрификации строительной площадки

Тут важно, насколько вы удалены от линий, каково их состояние, какова мощность подстанции, сколько потребителей уже подключено. На стройке, конечно, можно обойтись генераторами, но что потом? Теоретически объёмы потребляемой энергии одним абонентом не ограничиваются законодательством, но есть ограничения технического характера. Также для этих целей могут применяться счётчики со встроенными ограничителями мощности

Во-вторых, тарифы

Также для этих целей могут применяться счётчики со встроенными ограничителями мощности. Во-вторых, тарифы.

Временное проведение электричества на участок

Временное подключение электричества на участок

Подводка временного электроснабжения на участок связана с рядом организационных моментов. Подключение осуществляется к уже существующим магистралям.  В зависимости от местоположения участка подбирается наилучший способ временного электроснабжения. Выбор зависит от следующих критериев:

• дальность ближайшей линии электропередач;
• вид объекта;
• необходимая мощность;
• вид сети.

В случае подсоединения к действующей электросети следует обратиться в энергосбытовую организацию, чтобы выяснить порядок подключения и другие условия. Для автономного генератора запрашивать разрешение не требуется. Сколько будет стоить вся работа по временному энергоснабжению и сколько потребуется времени, зависит от выбранной схемы.

Электробезопасность и меры предосторожности

Согласно требованиям ПУЭ (7 издание), электрооборудование классифицируется безопасным напряжением, которое не превышает 50 вольт переменного тока и 120 – постоянного.  Для устройств, которые находятся снаружи и в зоне опасности, подается низкое напряжение (для внешних установок – 12 вольт при постоянном токе и 30 – при переменном.

Нормы проектирования электроустановок на строительных объектах и подобных им подразумевают обеспечение уровня безопасного напряжения (БН) в 25/60 вольт (постоянный/переменный) при условии применения на данных установках «автоматов» отключения электропитания в качестве защиты, то время отключения должно соответствовать нормам ПУЭ (табл. 1.7.11 главы 1.7).

Чтобы обеспечить повышенную защиту электросети с током до 32 ампер, при подключении электричества используются УЗО с выключателем напряжением до 30мА. Также элементы управления – автоматы выключения, УЗО, пусковые устройства, контакторы и т.п. должны обеспечивать отключение всех фазных и нейтральных проводников.

Типы подключения линий питания к низковольтной комплектной установке строительного объекта:

• через штепсели;

• непосредственно к распределителю;

• при помощи вводного устройства (шкаф зажимов).

Питающая сеть низковольтных устройств вводит и распределяет электричество на объекте тремя фазами с переменным током с глухозаземленной нейтралью с силой тока 380/220 и частотой 50 герц и однофазной системой с переменным током на 220 вольт, с максимальным потреблением 63 А.

Существуют такие типы низковольтных комплектных устройств:

1. НКУ ввода и распределения.

2. Главное распределительное НКУ СП.

3. Трансформаторное НКУ СП.

4. Штепсельное.

По способу применения:

• для ввода и измерения объема потребления электричества от трансформатора, генераторы или от общественных сетей;

• главное распределительное для приема электричества, которое применятся для освещения, питания жилых помещений, сварочных устройств и прочее.

• НКУ распределительное: прием и распределение энергии от более крупных низковольтных установок, а также для подключения электропитания.

• Низковольтное устройство для трансформаторов – уменьшение напряжения в сети до необходимого уровня.

• Штепсельное устройство – прием электричества через удлинитель от другого любого устройства распределения.

Элементы низковольтных устройств размещаются в специальных шкафах (напольные, настенные), устройства бывают как стационарные, так и передвижные. Например, НКУ для ввода, требуется отдельное место для измерительного и учетного оборудования и элементов, которые фиксируют и обозначают наличие тока в сети. Измерительный блок должен быть опломбирован. Помимо этого, в таких устройствах внутренняя проводка должна быть надежна закрыта от посторонних, при этом обеспечивая доступ к измерителям и тумблерам, с соответствующими надписям, а на двери шкафа размещается изображение электросхемы.  Провода в НКУ вводятся либо сверху, либо снизу, допускается пластиковая либо резиновая изоляция. Устройства производятся с резиновыми (при защите IP 54) или же с пластмассовыми уплотнителями и креплением кабелей в корпусе устройства.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Это интересно: Электропроводка в передвижной бане — как сделать правильно

Временное электроснабжение строительной площадки: требования к электропитанию

Возникающие вопросы по проектированию необходимо решать комплексно, и брать во внимание серийно производимое оборудование. Повышенное внимание при этом необходимо уделять обеспечению надёжности электроснабжения, и качеству совместимости устройств и электроэнергии. Поэтому, перед тем, как приступить к началу строительных работ, придется искать варианты временного забора электропитания

Однако, не каждый способ подключения вам подойдет. Чтобы работы не срывались, и не страдало качество строительства, необходимо чтобы у вас была электрическая энергия, отвечающая некоторым требованиям

Поэтому, перед тем, как приступить к началу строительных работ, придется искать варианты временного забора электропитания. Однако, не каждый способ подключения вам подойдет. Чтобы работы не срывались, и не страдало качество строительства, необходимо чтобы у вас была электрическая энергия, отвечающая некоторым требованиям.

Схема электропроводки должна отвечать следующим требованиям:

• Хорошее качество, обеспечивающее номинальные показатели частоты и напряжения для обеспечения бесперебойной работоспособности строительных механизмов;
• Надежность и стабильность, исключающие отключение питания во время работы;
• Электробезопасность применения, которая бы создавала максимальную защиту персонала от получения электротравм.

При этом вам придется обязательно решать вопросы законодательного вида, связанные с подключением к уже существующим энергетическим линиям для выделения достаточных для потребления мощностей, что в свою очередь приводит к определенным финансовым тратам.

Требования к электроснабжению участка

Потребителями электроэнергии на строительной площадке являются:

• одно- и трехфазные двигатели электрических машин и механизмов;
• сварочные устройства;
• нагреватели;
• установки технологического прогрева бетона;
• осветительное оборудование.

Электроснабжение строительной площадки должно быть выполнено таким образом, чтобы было обеспечено:

• надежность электроснабжения;
• безопасность строителей и подсобного персонала во время работы;
• экономичность.

Временное электроснабжение строительной площадки монтируется с соблюдением правил безопасности.

1. Для защиты строителей от поражения электрическим током в случае повреждения изоляции, должно быть предусмотрено защитное заземление. К контуру заземления подключаются соответствующие контактные клеммы на кожухах электрических машин (подъемные механизмы, бетономешалки и т.п.).
2. Устанавливаются устройства защитного отключения (УЗО): они отключают электропитание в случае возникновения тока утечки.
3. Следует использовать специально предназначенные для эксплуатации в данных условиях кабели с правильно подобранными сечениями жил.
4. Эксплуатация переносных удлинителей в смотанном состоянии не допускается.
5. Необходимо подвешивать кабели на опоры, не допуская их прокладку по земле.
6. Допускается использование розеток и вилок с уровнем защиты от влаги не ниже IP54.
7. Для установки автоматических выключателей, УЗО и выполнения коммутаций должен быть предусмотрен закрытый металлический ящик на опоре. Ящик должен быть заземлен.

Организационные мероприятия

Далее придётся походить по кабинетам. Вооружившись всеми своими документами, приходим в энергетическую организацию, и предоставляем свои документы к проверке. Затем идём в районные электросети, и после некоторых хождений по кабинетам вам выделят инспектора, которого вы должны привезти на свой объект. Инспектор проверяет правильность схемы и соответствие выполненных вами работ техническим условиям и проекту. По завершении проверки инспектор составляет акт проверки, где указывает, что ваш ящик учёта можно подключать к электросети. С этим актом вы снова едете в сети (заодно завозите инспектора назад) и заключаете договор-заказ на выполнение работ по подключению и пломбированию счётчика и вводного автомата.

После оплаты и согласования дня проведения работ, бригада электромонтёров с автовышкой приезжает на ваш объект и производят долгожданное подключение электричества. Затем производится пломбировка вашего счётчика с автоматом и записываются начальные показания и номер счётчика. На основе этих записей энергоорганизация заключает с вами договор электроснабжения, в котором предусмотрены все отношения между вами и организацией (оплата, права и обязанности сторон). С этого момента можно попрыгать и порадоваться, ведь теперь вся работа по постройке дома намного ускорится.

Как организовать временное электроснабжение строительного участка вдали от коммуникаций

В случае, когда строительство объекта будет находиться вдали от населенного пункта, или какого-нибудь строения, которое могло бы обеспечить ваш строительный участок напряжением, придется прокладывать временную линию электропередачи.

Ввиду этого, ввод электроэнергии к строительному участку нужно делать сразу с учетом его постоянной эксплуатации в дальнейшем. Однако и для самого строительного участка подключение должно соответствовать всем необходимым требованиям

Поэтому, тем, кто решил вести стройку далеко за пределами коммуникаций, необходимо с особой ответственностью и вниманием отнестись к прокладыванию линии электрообеспечения

Прокладка временной линии электропередачи имеет следующие особенности:

• Удаленность от объектов с электроснабжением;
• Тип строящегося здания;
• Вариант подключения электроснабжения;
• Количество заявленной мощности;
• Тип сети;
• Период выполнения заявки.

По результатам ответов на эти вопросы выбирается подходящее снабжение и способ его монтажа: либо подключение к стационарным линиям, либо применение автономных электросетей.
