Циркулярная ручная электропила

Основные характеристики оснастки

При выборе подходящей обрезной пилы для своего аппарата, необходимо учитывать ряд важных факторов, влияющих на производительность системы. Основными технологическими показателями считаются:

Мощность электродвигателя. Чтобы установить пильный диск большого диаметра, необходимо сделать обороты мотора как можно больше. Недостатком таких аппаратов считается их вес. К примеру, устройство с электродвигателем 1200 Вт весит около 4 кг. Более мощная система в 2000 Вт весит уже 7 кг.

Глубина

Чтобы получить продольный распил определённой глубины, очень важно подобрать соответствующую мощность.

Существует несколько типоразмеров глубины резания:

  • Бытовой — 40—45 мм.
  • Полупрофессиональный — 50—55 мм.
  • Профессиональный — 60—70 мм.
  • Промышленный — 140 мм.

Настройка угла наклона. Такая настройка имеется у любой модели. Диск для торцовочной пилы по дереву в основном применяется для профессиональных операций. Его редко используют любители для работы с древесиной.

Как устроен пильный диск

Качество, быстроту и удобство работы определяет режущий инструмент, в нашем случае — пильный диск. Они различаются:

  • по виду обрабатываемого материала (древесина различной плотности и толщины, пластмасса, алюминиевый профиль и т.д.);
  • по размерам и форме зубьев и по углу их заточки.

Диски с небольшим числом зубьев (12-16) хорошо справятся с быстрой работой, но результаты ее будут выглядеть относительно неряшливыми. Как правило, с увеличением числа зубьев (а их может быть более сотни) повышается качество пропила, однако при этом снижается скорость резания. Режущие диски имеют несколько радиальных компенсационных прорезей, которые предотвращают возможное коробление в случае чрезмерного перегрева и, как следствие, дополнительные колебания и шум.Диаметр режущего диска — главный потребительский параметр «циркулярки». Однако мало знать размер круга: куда важнее для пользователя величина максимальной глубины пропила. У большинства моделей она составляет около 40% от диаметра самого диска.

Прочтите информацию на диске: там все написано

Информация о параметрах режущего диска представлена на его плоской стороне. Чаще всего можно встретить обозначение, состоящее из трех цифр, где:

  1. первая цифра соответствует внешнему диаметру диска в миллиметрах,
  2. вторая сообщает о количестве зубьев,
  3. третья равна диаметру вала, который вертит сам диск.

Кроме того, указывается максимально допустимое число оборотов в минуту, нередко — толщина пропила и, что самое для нас важное, тот материал, для которого диск предназначен

Посмотрите «коню» в зубы

Зубья дисков изготавливают из твердого сплава с алмазной шлифовкой. Для различных типов материалов спроектированы специальные конструкции зубьев, оптимальные по форме и типу заточки. Например:

  • Для распилки древесины используются диски с зубьями формы ATB.
  • Если в древесине могут быть гвозди или надо «разобраться» с волокнистой плитой на цементной основе, — берите диски с FWF-зубьями;
  • ламинированные ДСП с двухсторонним покрытием и алюминиевые конструкции легко поддадутся маленьким зубьям-резцам TCG-формы.
  • Мелкозубчатые прецизионные диски весьма универсальны. Они режут не только дерево, но и армированные стекловолокном пластмассы, и цветные металлы.

Технические характеристики

Прежде чем подобрать циркулярку для дачи, надо ознакомиться с главными техническими характеристиками этого инструмента.

Мощность электродвигателя


Стационарные циркулярные пилы считаются наиболее мощными От этого параметра зависит производительность пилы. Чем выше мощность, тем более толстое дерево сможет распиливать циркулярка. В зависимости от мощности электрического двигателя, пилы делят на три типа:

  • До 1000 Вт. Подойдут для распиливания фанеры.
  • До 1500 Вт. С их помощью можно распилить бревна, толстые доски и деревянные брусья.
  • От 1500 Вт. Профессиональные инструменты, которые могут работать по 5-8 часов в день.

Для дома лучше выбирать бюджетные модели мощностью 1000-1500 Вт.

Частота вращения диска

Данный показатель влияет на скорость работы циркулярки. Людям, которые собираются часто обрабатывать твердые породы древесины, рекомендуется использовать модели с высокой частотой дискового вращения. Это позволит делать более качественный распил.

Средняя скорость вращения составляет около 5000 об/мин. Многие профессиональные пилы разгоняются до 6500 об/мин.

Глубина распила


Угловой распил часто используется при работе с плотной древесиной Еще один критерий, который учитывается при покупке циркулярной пилы — глубина распиливания. Этот параметр зависит от диаметра используемого отрезного диска и мощности устройства. У бытовых моделей максимальная глубина раскроя — не больше 55 мм.

Если человеку приходится работать с более плотными материалами, необходимо использовать профессиональные пилы. С их помощью удастся распиливать древесину толщиной более 80 мм.

Работа под углом

Многие люди, которые выбирают новую циркулярку для дома, обращают внимание на то, можно ли с ее помощью работать под углом. Рекомендуется покупать модели, которые можно использовать под наклоном во время распиливания изделий

Чтобы определить, что пилой можно работать под углом, надо осмотреть ее конструкцию. Она должна иметь стопорный механизм.

Какая подошва лучше

Часто люди не могут выбрать лучшую подошву для циркулярной пилы. Многие эксперты утверждают, что наибольшей надежностью обладает литая платформа. Однако такие циркулярки очень дорогие и немногие могут себе их позволить.

Более дешевый и доступный вариант — изделия, которые оснащены кованными платформами. Они достаточно жесткие и толстые. По качеству практически ничем не уступают более дорогим литым платформам.

Тип аккумулятора


Аккумуляторные модели подходят для работы на улице В домашних условиях часто пользуются аккумуляторными моделями. Такие беспроводные пилы очень удобные и позволяют распиливать древесину даже в труднодоступных местах. Существует два типа батарей, которые часто используются в электроинструментах:

  • Литий-ионные. Современные батареи, которые медленно разряжаются. Единственный недостаток — плохая морозостойкость.
  • Никель-кадмиевые. Устаревшие, но до сих пор использующиеся батареи. В циркулярки их устанавливают редко, так как они быстро разряжаются.

Нужен ли нивелир, или лазерный указатель

В рейтинг дисковых пил часто добавляют устройства, оснащенные дополнительным лазерным указателем. Данное приспособление очень полезное, так как указывает направление передвижения циркулярки. Поэтому новичкам, которые ранее не пользовались такими инструментами, лучше отдать предпочтение моделям с лазерным указателем.

Нужна ли регулировка оборотов

Регулятор оборотов позволяет настраивать скорость вращения диска При выборе новой циркулярки надо обращать внимание на то, есть ли у нее дополнительные функции. Рекомендуется покупать модели, которые оснащены регулятором оборотов

При помощи этого устройства человек сможет вручную настраивать скорость вращения рабочего диска. Это очень удобно, когда приходится распиливать материалы разной плотности.

Нужен ли плавный пуск

Еще одна дополнительная функция, которая должна быть в циркулярке — плавный пуск. С ее помощью можно постепенно увеличивать обороты двигателя и соответственно скорость вращения диска. Конечно, из-за использования этой функции время распиливания увеличивается. Однако таким образом удается уберечь мотор от резких перепадов напряжения.

Определяемся с дизайном и конструкцией

Самым простым вариантом стола для циркулярки является конструкция из достаточно толстой фанеры и досок

Основание может быть изготовлено из древесины или металла. Для столешницы выбирают листовые породы деревьев. В ней следует проделать специальное отверстие под диск. Ключевым свойством созданного стола должно быть удобство.

Станина циркулярного станка

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности. У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

Стол для циркулярной пилы требует обязательного присутствия направляющих

Сооружение может быть дополнено специальным расклинивающим ножом. Он может сниматься. Его оснащают специальной дисковой защитой, позволяющей избавляться от летящей в рабочего стружки.

Направляющая каретка стола для циркулярки

Некоторые убирают заводской кожух и меняют фабричную платформу на самодельную. Если не собираетесь проводить пиления под углом, можно убрать детали, которые регулируют наклон диска.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

  • фанера 15−20 миллиметров;
  • брус 50×50;
  • доска;
  • выключатель;
  • наружная розетка;
  • отрезок кабеля;
  • клей ПВА;
  • лак;
  • саморезы.

Приборы:

  • электролобзик;
  • шуруповерт;
  • дрель;
  • линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Основные критерии выбора

Перед тем как идти в магазин и консультироваться у продавцов, ознакомьтесь с параметрами, на которые стоит опираться при покупке инструмента. И тогда вы сможете рационально сделать свой выбор.

  • мощность. Влияет на производительность и скорость работы. С её увеличением растёт масса и стоимость инструмента. Бытовые торцовки потребляют меньше энергии, чем профессиональные;
  • размер диска. От него зависит глубина и скорость реза. Также узнайте, есть ли в свободной продаже сменные диски на выбранную модель инструмента;
  • параметры пропила. Угол, ширина и глубина. Пила должна резать заготовки под необходимым для ваших целей углом, желательно, в обе стороны. Также производитель указывает максимальную глубину резания при работе под углом 45 и 90 градусов к поверхности. Функция ограничения глубины реза немаловажна. Она используется при выборке пазов и обработке заготовок по толщине;
  • наличие протяжки по горизонтали. Позволяет увеличить ширину пропила путём перемещения режущей части в горизонтальной плоскости. За один проход можно распилить достаточно широкую заготовку.
  • число оборотов в минуту. Влияет на чистоту реза и даёт возможность работать с твёрдыми материалами. Число оборотов от 4000 и более — очень хороший показатель.
  • тип двигателя:
    • коллекторный. Необходимо регулярно проверять якорь, но такой двигатель имеет больший крутящий момент;
    • асинхронный. Работает тише и дольше;
  • вид передачи:
    • зубчатая. Нет проскальзывания на больших нагрузках;
    • ременная. Издаёт меньше шума и гасит вибрацию, но ремень рвётся чаще, чем изнашиваются зубья у шестерёнок;
    • прямая. Здесь нет редуктора, меньше трущихся деталей, но более низкий крутящий момент;
  • конструкция поворотной системы. Она должна:
  • системы безопасности. В торцовочной пиле должны присутствовать узлы, обеспечивающие безопасное использование:

Конструкция циркулярной пилы и принцип её работы

Часто возникает вопрос, как выбрать циркулярную пилу по дереву. Большая часть рассматриваемых приспособлений обладают схожей конструкцией, отличием станут вспомогательные компоненты, которые расширяют опции прибора либо повышают безопасность функционирования с ним. Ключевые оставляющие, которые входят в конструкцию изделия:

  • корпус с 1 либо 2 рукоятками;
  • защитный чехол диска;
  • платформа в целях сдерживания диска в требуемой позиции;
  • расклинивающий нож в целях высвобождения диска, который увяз в дереве;
  • электрический двигатель, на вал которого закрепляют диск посредством болтов.

Характерной чертой приспособления станет то, что благодаря ему возможно распиливать материалы лишь по прямой (вдоль либо поперек), без опции дугового срезания. Принцип функционирования предполагает передачу вращательного элемента от вала электродвигателя распилочному диску, который при вращении с большими скоростями вокруг оси, будет отрезать древесину либо иной материал. С учетом глубины распила прибор будет разделен на пилы:

  • небольшие – 4-4,6 см;
  • средние – 5-5,5 см;
  • крупные – 6,5-7 см;
  • профессиональные – 6,5-14 см.

Крышка стола: как много полезного на ней может быть

Схема применения циркулярной пилы.

Для самой пилы, в зависимости от выбранной толщины столешницы, делается спил глубиной около 1 см. Спил делается для крепления рабочего стола самого прибора по периметру. Для того чтобы его сделать, используя линейку, простой карандаш и саму ручную пилу, отмечают место, где будет располагаться прибор.

Есть несколько вариантов, как крепления пилы к столу. Все зависит от того, какая цель поставлена. Если человек хочет, чтобы пила свободно демонтировалась при необходимости, крепление должно позволять это делать, но при этом быть надежным.

Для этого вокруг отмеченного периметра рабочей поверхности пилы, устанавливают ограничивающие брусья с пазами, не образуя замкнутой рамки. Таким образом фиксируется ручная пила. Но такая установка применима для малых объемов работ и небольших скоростей оборотов диска.

Более надежное крепление выглядит аналогично, но при таком креплении брусья имеют меньший размер: их не 4, а 6 или 8, каждый закреплен возле конкретного участка станины, и в случае необходимости мастеру придется откручивать болты возле каждого такого бруска. Некоторые крепят циркулярку без деревянных брусьев, прикручивая ее прямо к столу, сделав отверстия в станине.

https://youtube.com/watch?v=frw3iM25lbE

Перевернув крышку стола, можно увидеть прорезь с торчащим из нее диском пилы. При установке используется функция фиксации платформы диска.

Можно сделать на распиловочном столе прорезь для съемного расклиновочного ножа, который при помощи струбцины будет крепиться рядом с пилой с нижней стороны.

Шлифовальный и обдирочный инструмент

Чтобы сделать дерево идеально гладким, необходим шлифовальный инструмент. Маленькие фигурки и детали из древесины шлифуют вручную шлифовальной бумагой, наждачкой, совершая монотонные механические движения.

Чтобы заглаживать края, торцы изделий, применяют рашпили. Это специальные напильники для дерева с крупной насечкой.

Для больших площадей используют электрические деревообрабатывающие машинки, к ним относятся:

  • болгарки со шлифовальными насадками;
  • ленточные шлифмашинки;
  • эксцентриковые (орбитальные);
  • плоскошлифовальные (вибрационные).

Ленточный инструмент больше подходит для грубой зачистки, снятия толстого слоя краски или выравнивания поверхности. Более тонкую шлифовку проводят эксцентриковыми и плоскошлифовальными агрегатами.

Популярные модели и производители

На нашем сайте представлено более 200 моделей различных дисковых пил и более 20 производителей. Рассмотрим модели циркулярных пил, которые пользуются особой популярностью.

Циркулярная пила Sturm CS50200 – модель от известного производителя, завоевавшего доверие покупателей не только в России, но и во многих странах Европы. Эта пила мощностью 2000 Вт и с диском диаметром 200 мм – отличное решение для работы с толстыми заготовками (до 200 мм) из дерева и металла. Частота вращения диска на холостом ходу составляет 6000 об/мин, что в сочетании с такой мощностью электродвигателя гарантирует аккуратную и беспроблемную работу даже с плотной древесиной. Стоящее приобретение для постоянных столярных работ в загородном доме или на даче.

Если вы планируете купить дисковую пилу для профессионального использования, то советуем присмотреться к пиле Makita 5704 RK. Несмотря на невысокую мощность – 1200 Вт, она способна распиливать заготовки толщиной до 190 мм, а под углом 90° – до 66 мм, что является очень хорошим показателем.

Не откладывайте звонок, пока выбранная вами модель есть в наличии! Звоните по одному из телефонов, указанных на сайте!

Стол для циркуляции

При изготовлении стола для циркулярки главное выбрать правильный материал. Для бытовых нужд можно сделать конструкцию из толстых досок или фанеры и поставить ее в гараже. Если предстоит работать с большим объемом материалов, то каркас лучше соорудить из металлического профиля.

Любой материал, который используется при изготовлении, должен отвечать следующим требованиям, быть прочным, надежным, устойчивым к вибрации, а также:

  • не прогибаться при нагрузке свыше 50 кг;
  • иметь идеально ровную поверхность.

При устройстве стола необходимо предусмотреть заземление. Если эти условия не будут выполнены, то циркулярная пила, в любой момент может тормознуть из-за сломанного привода или заклинившего диска. Как результат появление сколов, испорченная деталь, и даже увечья оператора. Диск циркулярной пилы, установленный в столе, должен выступать не больше, чем на треть от своего диаметра.

Для самого простого варианта конструкции стола берут лист фанеры вырезают прямоугольник, на котором делают длинный пропил. По нему будет двигаться торцовка. Сверху на ширину рабочей плоскости самой циркулярной пилы прикручивают 2 направляющие. Они могут быть из алюминиевого уголка. К фанерному листу снизу прикручивают 2 подставки. Их высота должна равняться глубине пропила имеющейся модели пилы. По этой получившейся направляющей будет ходить инструмент. От того как будет закреплена направляющая, можно будет делать точный распил под любым углом. Простой стол готов.

Специалисты при помощи циркулярной пилы распиливают детали любой формы независимо от сложности. Чтобы не испортить материал и не нанести себе травмы, следует соблюдать правила техники безопасности. Если прислушиваться к советам опытных мастеров, правильно настроить инструмент и расположить распиливаемые заготовки, то на выходе получится почти готовый строительный материал с необходимыми параметрами.

Топ-10 лучших циркулярных пил по отзывам покупателей

Советы по выбору

В качестве заключения приведем несколько советов от профессионалов по выбору циркулярной пилы для домашнего использования:

Для нерегулярных работ и непрофессионального использования идеально подойдут модели с мощностью силового агрегата от 850 Вт до 1,2 кВт;
Для выполнения ремонтно-строительных работ в частном доме или на даче, обращайте внимание на модели с базовым функционалом, мощностью двигателя от 1,2 до 2 кВт и глубиной реза не менее 60 мм;
Если вы профессиональный строитель, выбирайте максимально выносливые модели с мощностью двигателя не менее 2 кВт, глубиной реза более 60 мм и частотой оборотов от 5,5 тыс.

Следует понимать, что большое количество функций упрощает использование и расширяет сферу применения, но значительно увеличивает стоимость инструмента. Именно поэтому к выбору пилы по данному параметру следует подходить взвешенно и с умом.

Посмотрите видео о том, как выбрать циркулярную пилу

Назначение и устройство циркулярки


Электрическая циркулярка — незаменимый помощник в любом хозяйстве или небольшой мастерской. Этот инструмент предназначен для продольной и поперечной резки деревянных заготовок. Кроме дерева, пила способна резать мягкие металлические изделия, шифер, пластик. Этот инструмент не предназначен для работ с кирпичом, бетоном и штукатуркой. Принцип действия ручных пил практически идентичен. Электродвигатель, находящийся в защитном корпусе через приводную систему, передает вращение на диск с режущим полотном. Основное различие циркулярных пил заключается в типе конструкции и в источнике движущей силы. Циркулярки бывают электрические и ручные.

В ручной пиле вращение режущего диска обеспечивает мускульная сила человека. Электрический инструмент тяжелее и больше по размеру, чем ручной. Они также отличаются способом передачи вращения. Ручная пила устроена таким образом, что её рабочий диск устанавливается прямо на вале вращения. В электрической версии вращение передает ременная передача. В комплектацию устройства входит:

  • Двигатель.
  • Редуктор.
  • Защитный кожух, корпус.
  • Линейка направляющая.

Пилы всех типов имеют специальный упор, позволяющий настраивать и регулировать глубину и угол реза. Подтипом электрических циркулярных инструментов являются устройства на аккумуляторах. Эти приборы уступают электрическим моделям по мощности, но их легче переносить, и они позволяют работать автономно без электросети.

Компактные дисковые

Metabo KS 55 FS (8500 руб)

Технические характеристики:

  1. Мощность: 1200 Вт
  2. Частота ХХ: 5600 об/мин
  3. Диаметр диска: 160 мм
  4. Посадочный диаметр: 20 мм
  5. Масса: 4 кг

Преимущества:

  • Высокая мощность
  • Стабильная и надёжная работа
  • Удобный хват
  • Отличные системы безопасности и удаления продуктов резки
  • Точность и многоуровневая регулировка

Недостатки:

DWT HKS12-54 (4000 руб)

Технические характеристики:

  • Мощность: 1200 Вт
  • Частота ХХ: 5000 об/мин
  • Диаметр диска: 165 мм
  • Посадочный диаметр: 20 мм
  • Масса: 3,6 кг

Преимущества:

  • Относительно низкая стоимость
  • Высокая мощность
  • Надёжность и неприхотливость в работе
  • Двухуровневая регулировка

Недостатки:

Устройство и принцип работы дисковой пилы

К основным деталям ручной дисковой пилы относятся:

  • Электродвигатель. С его помощью создается вращательная энергия, которая нужна для распила материала.
  • Корпус. Для его изготовления используют пластик, устойчивый к температурам и ударам. В нем имеются отверстия для вентиляции.
  • Рукоятка с кнопкой пуска. Последняя оснащена фиксатором, предназначенным для исключения случайного нажатия.
  • Платформа с направляющей (еще она носит название подошва или опорная плита). Благодаря этому элементу инструмент двигают по распиливаемой заготовке.
  • Шпиндель для фиксации сменных дисков.
  • Редуктор. Он предназначен для снижения числа оборотов, нагрузки на ротор и подшипников электродвигателя.
  • Главная и дополнительная рукоятки.

Принцип действия оборудования заключается в передаче крутящего момента от вала мотора к режущему диску. Последний крутится вокруг своей оси с высокой скоростью, это позволяет легко распилить подготовленную поверхность.

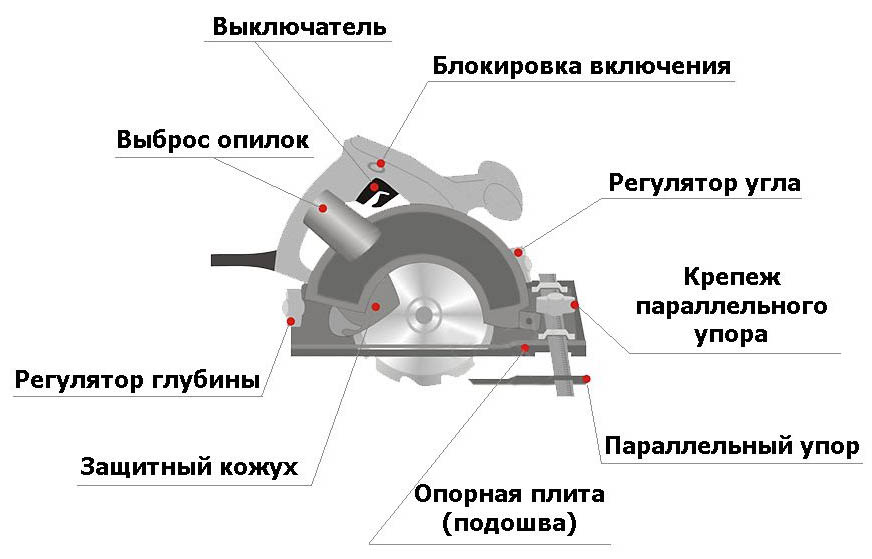

Устройство дисковой пилы
