Армирование плиты фундамента: схема и процесс укладки арматуры

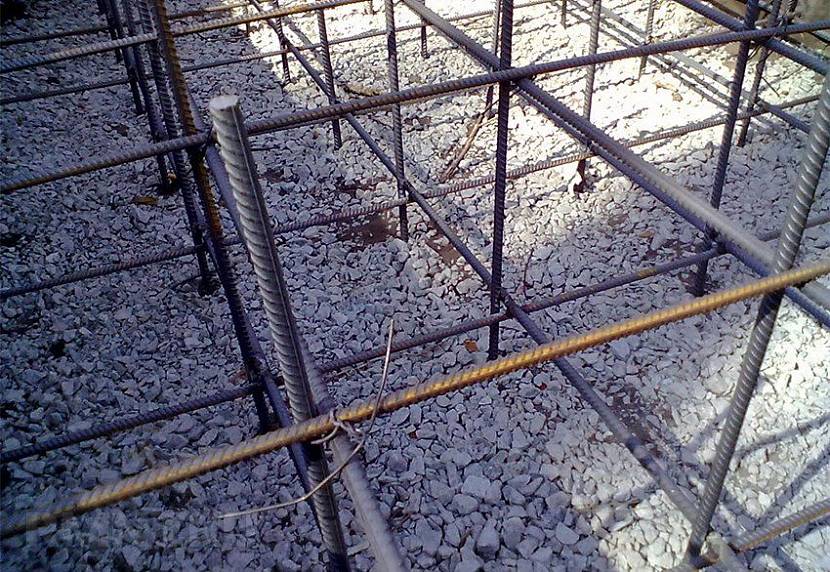

Как связывать арматурный каркас

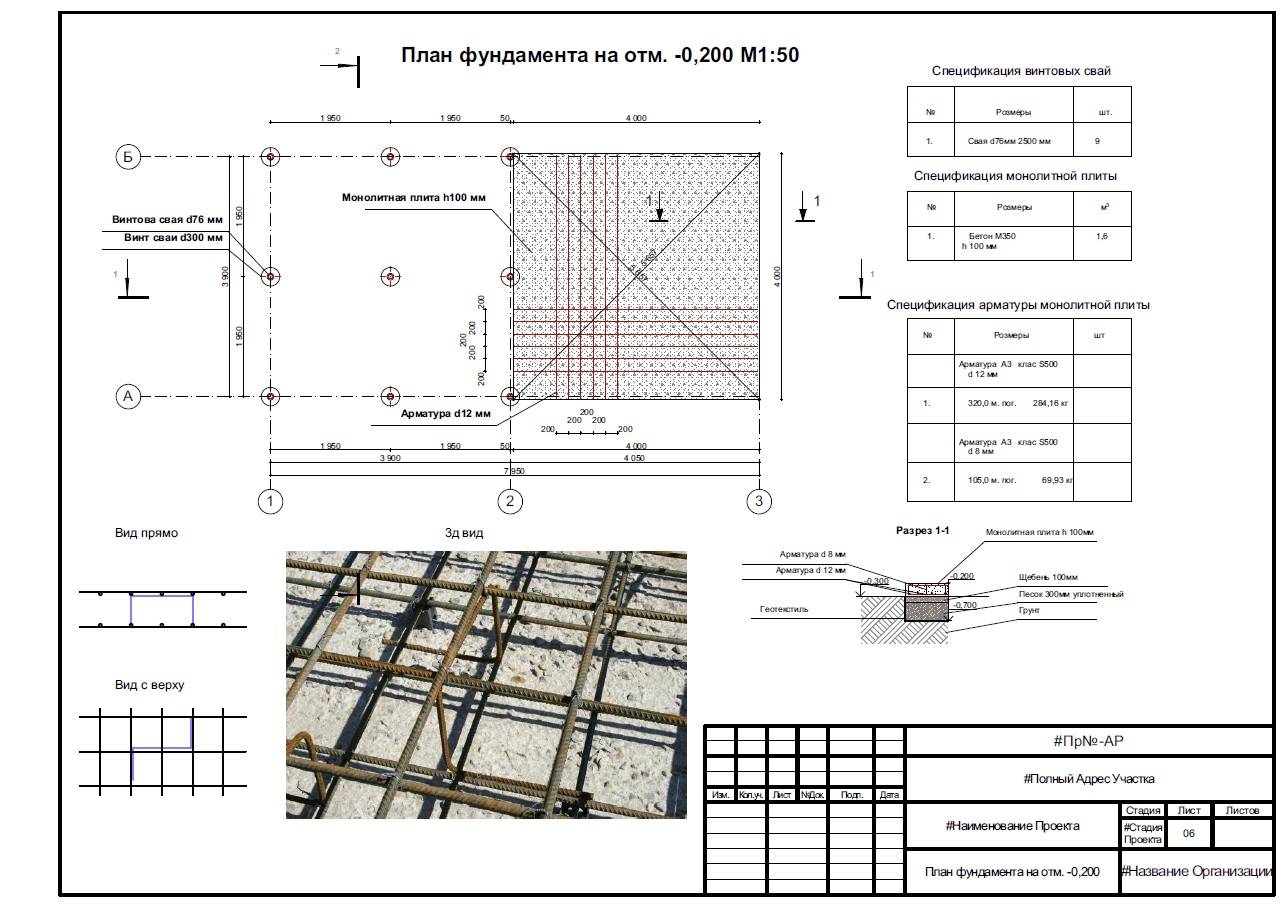

Эскиз создания правильной связки арматуры фундамента Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3−4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
С интервалом 200−400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Что еще можно рассчитать, имея значение толщины?

Некоторые частные застройщики следуют общепринятым рекомендациям по выбору толщины плиты и не проводят самостоятельные расчеты. Такой способ приемлем в индивидуальном домостроении, если собственник сам берет на себя ответственность за надежность возводимой конструкции.

Таким образом, зная толщину монолита, можно узнать:

потребность в растворе;
выбрать шаг армирования и толщину арматуры;
посчитать количество металлопроката для вязания армирующего каркаса.

Необходимый объем бетонного раствора

Объем бетона находят по обратной формуле:

При этом нужно учитывать свойства бетона и условия его затвердевания. На практике делают запас в размере 20% от расчетного параметра.

Шаг армирования и толщина прута

Схему армирования выбирают по действующим правилам СП 63.13330.2018. Если толщина плиты не превышает 0,15 м, то армирование ведут в один слой. В противном случае армирующий каркас состоит из двух поясов, расположенных по отношению друг к другу на таком расстоянии, чтобы вокруг металлической конструкции оставался защитный слой бетона толщиной не менее 4 см.

Шаг между прутками будет от 20 до 40 см в зависимости от типа проектного сооружения:

20 см – для фундамента под каркасные и деревянные дома;
30 см – для фундамента под здания из кирпича и других тяжелых строительных материалов.

Под несущими стенами и в местах, где будут увеличена нагрузка на фундамент, шаг между арматурой целенаправленно уменьшают.

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, нужно:

найти площадь сечения плиты;
найти допустимую площадь сечения прута, которая будет составлять 15% от площади сечения плиты;
вычислить суммарную площадь арматуры в одном поясе;
используя длину плиты и шаг между прутками, найти минимальное сечение арматуры.

Количество арматуры

Количество арматуры легко рассчитать, имея перед собой схему армирования фундамента. Поочередно складывают продольные и перпендикулярные прутки, учитывают размер вертикальных перемычек и количество точек пересечения металлических стержней.

Если каркас состоит из двух поясов, то полученное значение увеличивают в двое. Как правило, арматуру продают на вес, поэтому количественный показатель нужно увеличить на плотность металла и перевести в тонны.

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно – в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Какие используем инструменты для вязки арматуры

Кроме основного приспособления для вязки, — крючка, — в работе по армированию необходимы инструменты:

резак, гильотина или болгарка с диском для резки стержней;
трубогиб либо аналогичное приспособление для изгибания арматуры;
возможно использование шуруповерта или пистолета для вязания.

Кроме инструмента могут понадобиться различные шаблоны, «звездочки» и другие приспособления для разметки расстояний между элементами каркаса и точками крепления.

Правильная вязка арматуры крючком

Разложенный по заданной схеме каркас соединяется в таком порядке:

Проволока располагается в углублении профиля, соединения внахлест выполняются в нескольких местах стыка.
Проволока сгибается пополам, укладывается под точкой соединения.
Петля поддевается крючком.

Свободный конец проволоки подводится к крючку, затем с небольшим загибом накладывается на инструмент. Далее крючок вращается, закручивая проволоку до нужной прочности

Инструмент осторожно вынимается без ослабления скрутки

Метод вязки не изменяется принципиально даже при использовании шуруповертов или специальных пистолетов для вязки.

Простой узел

Выполнение простого вязального узла предполагает следующий порядок действий:

Заготавливаются отрезки проволоки длиной 20 см.
Проволока сгибается пополам.
Крючок вводится в петлю, захватывая свободный конец.
Рабочий, удерживая свободный конец, проворачивает крючок до получения плотного соединения.

Для удобства работы крючком на его конец надевается деревянная или иная нескользящая ручка.

Мертвый узел

Мертвый узел формируется, как правило, на вертикальных арматурных стержнях. Он считается более надёжным. Завязывание предполагает следующие этапы:

Проволочная заготовка должна иметь длину около 40 см, сгибается пополам.
Петля запускается снизу будущего узла.
Свободный конец оборачивается сверху, загибается под пруты до совмещения с петлей.
Жало крючка зацепляет свободный конец и проворачивается с необходимым натяжением до срыва петли.

Условие надежности вязки: максимально плотная укладка проволоки по арматуре.

Проффесиональный пистолет для вязки

Вязка значительных по объему работ арматурных каркасов должна быть максимально механизирована. Использование вязального пистолета может на порядок ускорить процесс армирования фундамента.

Автоматический инструмент подносится к точке фиксации и нажимается спуск, – и можно переходить к следующему узлу. На операцию требуются доли секунды.

Инструмент применяется в профессиональном строительстве. Для частного застройщика приобретение подобного инструмента дорого и не окупается за время постройки дома. Вариант приобретения – прокат в специализированных компаниях.

Как пользоваться шуруповертом с крючком

Облегчить работу и ускорить процесс может использование шуруповерта для вязки

Роль крючка может выполнять согнутый кровельный гвоздь, вставленный в патрон вместо биты

Исполнителю важно научиться подбирать необходимую скорость вращения крючка

Как вязать клещами

Клещи можно использовать как инструмент, вполне заменяющий крючок. Последовательность вязки:

Небольшой рулон проволоки удерживается левой рукой.
Конец проволоки протягивается снизу.
Второй конец захватывается клещами.
Проволока скручивается на 2-3 оборота.
Излишки проволоки откусываются клещами.

Метод вязки клещами может конкурировать по скорости с крючком, при этом проволока расходуется более экономно.

Особенности армирования плит ПК

Изготовление плит ПК считается экономически выгодным, а современные технологии гарантируют возможность выпуска изделий в различных типоразмерах. Использование металлической арматуры в процессе производства существенно улучшает качественные характеристики ЖБИ – придает конструкции дополнительную прочность и стойкость к различным типам внешнего воздействия, а также продлевает срок ее эксплуатации. Плиты марки ПК изготавливают по серии 1.141-1. При этом до длины 4,2 метра для их армирования применяются обычные сетки.

В зависимости от длины готовой плиты применяются 2 типа арматуры:

Сеточная для изделий длиной до 4,2 м;
Предварительно напряженная для плит длиной более 4,5 м.

Сеточное армирование подразумевает использование нескольких типов сеток – верхнюю из стальной проволоки диаметром порядка 3-4 мм, усиленную нижнюю с диаметром проволоки в пределах 8-12 мм и вспомогательные вертикальные сеточные фрагменты, предназначенные для усиления и укрепления торцевых элементов плиты. Функция вертикальных сеток заключается в формировании продольной жесткости, необходимой для усиления торцов, на которые оказывают давление расположенные выше стены и конструктивы. К преимуществам этого метода армирования традиционно относят улучшение параметров сопротивления при нагрузке на прогиб и большую устойчивость к увеличенным боковым нагрузкам.

В случае с обычным видом армирования находят применение две сетки. При этом верхняя изготавливается на основе проволоки марки ВР-1, а нижняя стека является усиленной. Для этого, как правило, задействуют арматуру с класса АIII.

Использование преднапряженной арматуры подразумевает комбинацию традиционной верхней сетки с отдельными прутками диаметром 10-14 мм, которые в несколько растянутом состоянии помещаются в теле плиты. Согласно норм стандартов класс арматурных прутков должен быть не ниже Ат V. По факту набора бетоном окончательной прочности прутки отпускают – в таком состоянии они обеспечивают большую стойкость изделия к механическим и сейсмическим нагрузкам, увеличивают несущую способность. Для дополнительного сопротивления возникающим боковым нагрузкам также используются сеточные каркасы для укрепления торцов изделия и его центральной части.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага

При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм. При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Арматура каких типов может быть использована при заливке фундамента

Ни для кого не секрет, что фундамент заливается из цементного состава – бетона. И несмотря на высокую долговечность и прочность данного материала, он является весьма хрупким, а потому для его упрочнения используется специальная арматура для фундамента дома.

Если ранее при заливке фундаментов использовались исключительно металлические прутки, то сегодня это далеко не единственный вариант. В качестве укрепления фундаментной подошвы в наши дни используется два вида арматуры:

· Металлическая арматура для фундамента. Классический вид арматуры, представляющий собой прутья, изготовленные из стали. Их самым распространенным вариантом являются стержни с круглым сечением. Чтобы улучшить прочностные характеристики таких прутков, на их поверхность наносится винтовая ребристая поверхность.

· Относительно недавно стали изготавливать арматуру из стеклопластика. Несмотря на то, что изобретение композитных прутков относится к 70-м годам прошлого века, активно использоваться они стали лишь в последние годы. И сегодня такие изделия отличаются постепенным вытеснением своих металлических аналогов. Их изготавливают из высокопрочного стеклопластика, что обеспечивает основные преимущества таких прутков, заключающиеся в надежной коррозионной стойкости.

Какой вид арматуры лучше

С появлением стеклопластикового аналога многие люди стали задаваться вопросом: какая арматура для фундамента лучше? На самом деле, идеального варианта пока еще не изобрели, а потому однозначно ответить на этот вопрос не представляется возможным: оба вида прутков имеют свои недостатки. И одним из основных минусов стеклопластиковой арматуры является относительно недавнее начало ее применения. Поэтому пока сложно говорить о ее прочности и долговечности.

Решая, какую выбрать арматуру для фундамента, необходимо в первую очередь обратить внимание на диаметр прутков:

1. Для металлических вариантов сечение может составлять в пределах 5-32 мм;

2. Стеклопластиковые прутки обычно изготавливаются в диаметре 4-20 мм.

Для обеспечения сооружению необходимых прочностных характеристик следует подобрать правильный диаметр арматурных прутьев. При этом нужно учесть размеры и вес здания, тип фундамента, наличие сезонных деформаций, тип грунта и т. д.

Для частного строительства чаще всего выбирается стальная арматура для фундамента дома, диаметром 10-16 мм. Такие прутки обладают достаточной прочностью, чтобы выдержать нагрузку, оказываемую зданием в один-два этажа.

Металлические прутки могут иметь как гладкую, так и ребристую поверхность. Стержни первого типа используются чаще всего в роли соединительных перемычек, а потому они не испытывают основные нагрузки от здания. Ребристые варианты предназначены для зон, в которых присутствуют растягивающие нагрузки.

Также при выборе арматуры следует учитывать и разницу в марке стали. К примеру, прутки могут быть изготовлены из низколегированной или углеродистой стали.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
Определяют площадь арматуры в одном ряду:27:2=13,5.
Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
Количество вертикальных соединительных прутьев вычисляется аналогичным способом. Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
Теперь следует определить длину соединительных стержней

Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.

Дополнительно о правилах выбора и расчета арматуры.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет l_n вычисляют по формуле m_n = q_nl_n2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q₁ и q₂ равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как выбрать сечение арматуры

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h₀₁ = 130 мм, для второй – h₀₂ = 110 мм. Воспользуемся формулой А_n = M/bh2_nR_b. Соответственно получим:

А₀₁ = 0.0745
А₀₂ = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

Fa1 = 3,275 кв. см.
Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку
Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.
