Правильное армирование углов фундамента

Как правильно армировать ленточный фундамент: ширина и глубина заложения

Параметрами, с которыми следует определиться на начальном этапе, являются размеры будущей ленты. От того, насколько верно будут выбраны габариты, напрямую зависит срок службы и надежность здания. Схема усиления металлическими прутками также будет меняться в зависимости от размеров.

По глубине заложения выделяют следующие типы:

МЗЛФ или мелкозаглубленная лента. Подходит для строительства любых зданий при соблюдении строительных норм. Бетонное основание располагается выше, чем уровень промерзания почвы. Зачастую глубина не превышает полуметра.
Вариант с глубоким заложением. Подходит для территорий с подвижным грунтом, а также при использовании тяжелых стройматериалов. Нижняя граница ленты располагается намного глубже, чем в первом случае.

Данные методики основываются на тщательном анализе проекта будущего дома. Выбирается наиболее подходящая технология под каждый конкретный проект.

Это касается и выбора оптимальной ширины. От показателя зависит жесткость и уровень устойчивости всего объекта. Расчет необходимых пропорций выполняется с учетом специфики грунта на земельном участке. Существуют специальные таблицы, которые позволяют выполнить калькуляцию, и узнать требуемые габариты. Пользоваться ими несложно. Существуют общие рекомендации, сформулированные опытными строителями, и актуальные для большинства проектов:

Подходящая высота бетонного основания минимум в два раза больше, чем ширина.
Итоговая ширина подошвы больше показателей, которые получились при теоретическом расчете. Другими словами, нужно оставлять дополнительный запас жесткости конструкции, во избежание непредвиденных деформаций.
При возведении относительно легких зданий можно исходить из того, что лента имеет ширину на 10 см. больше, чем планируемая толщина стен.

Но основная задача состоит не в работе с таблицами, а именно в определении свойств почвы. Для этих целей рекомендуем обращаться к профессионалам, найти которых в Вашем регионе можно с помощью нашего сервиса.

Армирование мелкозаглубленного и свайно-ленточного фундамента

При сооружении зданий выше 10 м (жилые и общественные объекты), армирование основания обязательно. Некоторые любители закладывают только один пояс арматуры по типу плитного основания. Однако это является грубой ошибкой. Нагрузки в центре мелкозаглубленной ленты незначительны. Они повышаются ближе к краям фундамента. Поэтому рабочее армирование подразумевает укладку стержней на расстоянии 5-10 см от краев основания.

Порядок сооружения ленточного фундамента со сваями:

На площадке с удаленным плодородным слоем очерчивают границу траншеи для ленты.
По линии вырывают траншею глубиной 40 см.
В углах высверливают скважины. Они имеют диаметр 30% от ширины траншеи. Такие же скважины создают по периметру основания с шагом 2 м. Скважины делают на 30 см глубже уровня промерзания грунта. В конце буром выполняют утолщение – для создания подошвы.
В скважину вводят 3 вертикальных прута, скрепленных друг с другом в горизонтальными элементами через каждые 30 см. Верхний край полученного каркаса должен достигать верхнего уровня ростверка.
Затем выполняют горизонтальную обвязку тела ростверка. Для этого укладывают 4 горизонтальных прута на каждом прямом участке основания. Их крепят к вертикальным штырям свай.
Сооружают опалубку для ленты.
На дно засыпают 40 см песка, трамбуют и пропитывают цементным молочком. При этом вход в скважину опоры изолируют съемным кольцом.

После этих действий заливают сваи и ростверк, штыкуя каждые 40 см раствора.

Основные ошибки монтажа

Собираясь заниматься строительством своими руками, собственнику стоит предварительно проанализировать ошибки, которые чаще всего допускают новички:

Отсутствие защитного слоя бетона между армокаркасом и боковыми стенкам фундамента (минимум 30 мм). В результате концы стержней будут в большей степени подвержены коррозии, что в целом отражается на сроке службы основания.
Использование деревянных фиксаторов для организации защитного слоя бетона. Дополнительные элементы остаются в теле плиты и нарушают его целостность. Дерево – рыхлый материал, который может разбухать и разрушать конструкцию. Поэтому для крепления арматуры используют специальные пластиковые фиксаторы.
Сборка каркаса методом сварки при большой силе тока. В результате в местах соединения деталей структура стали разрушается, а силовой потенциал армированного каркаса ослабевает. Подбором силы тока должен заниматься профессионал.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе

Анкеровка при перевязке

Выбор типа соединения зависит от параметров арматуры и участка конструкции, в которой оно выполняется. Металлические стержни гнут тисками или на специальном станке.

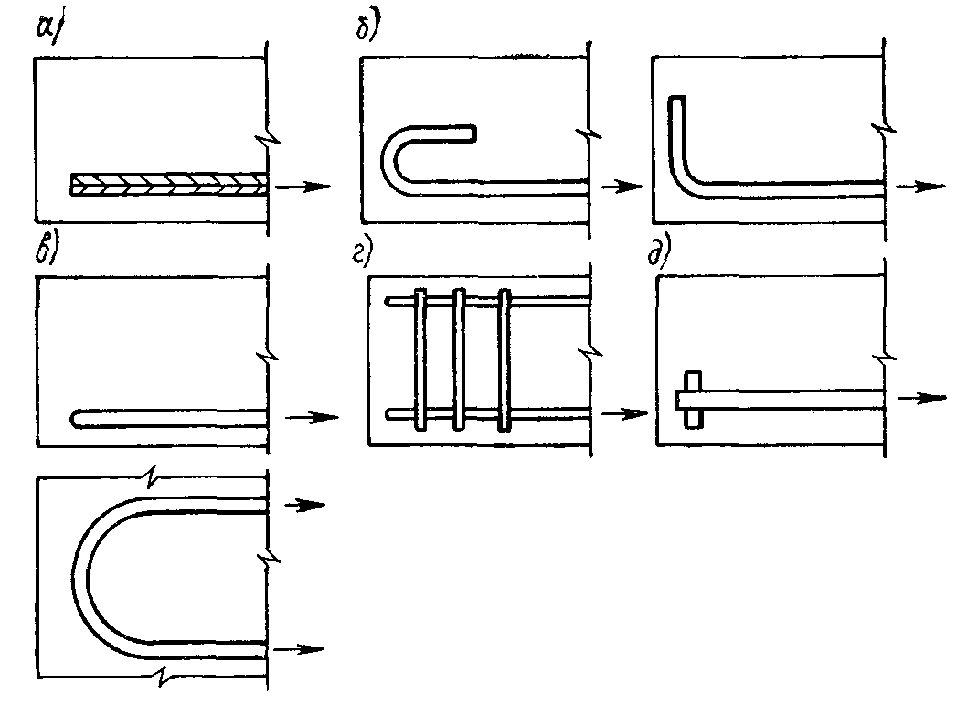

Виды анкеровки:

Прямая – наименее желательна, соединение двух армирующих прутьев в углах данным способам актуально лишь для небольших зданий. Выполняется путем простого наложения стержней внахлест с последующей перевязкой с помощью проволоки

Здесь важно обеспечить максимальную жесткость, чтобы избежать сдвигов при заливке бетона.
Крюк – сгиб на 180 градусов таким образом, чтобы конец прилегал к главной части прута.
Лапка – конец стержня сгибается под прямым углом.
Петля – прут складывают вдвое, петля находится в углу.
Путем приваривания поперечин.
С дополнительным использованием стального уголка или шайбы.

Последние два способа могут использоваться лишь для анкерования продольной арматуры, которую допускается сваривать. Лапка и прямая анкеровка используются лишь с прутьями различного диаметра.

Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

Применение при проведении армирования стержней класса от А400
Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
На углах каркас можно только связывать, использование сварки на углах не рекомендуется
Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
Не рекомендуется использование гладкой арматуры
Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

Применяемые для укладки вдоль ленты использующиеся рабочие стержни
Горизонтальные элементы, располагающиеся поперечно
Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203

В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом

Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

горячекатную арматуру периодического профиля,
механически упрочненную арматуру
термически обработанную арматуру

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
Не рекомендуется использование сварных соединений
При создании ленточного фундамента своими реками потребуется обязательное создание опалубки

Основные положения СНиП 52- 01- 2003

Основные положения СНиП 52-01-2003 касаются расстояния между горизонтальными ребрами стального каркаса и диаметра арматуры. Так, между продольными стержнями не должно быть меньше 25 см и больше 40 см.

Сечение стержней выбирают согласно числу продольных прутов. Для ленточного фундамента оно должно составлять не менее 0,1% от площади рабочего сечения основания. К примеру, если высота фундамента составляет 1 м, а ширина 0,5 м, площадь сечения должна равняться, приблизительно, 500 мм2.

Нагляднее о минимальном диаметре арматуры можно посмотреть в таблице примеров:

Условия использования арматуры	Минимальный диаметр арматуры	Нормативный документ
Продольная рабочая арматура вдоль стороны 3 метра или менее	10 мм	Армирование элементов монолитных железобетонных зданий
Продольная рабочая арматура вдоль стороны более 3-х метров	12 мм	Армирование элементов монолитных железобетонных зданий
Конструктивная арматура	Сечение равно 0,1 % от площади сечения по высоте расстояния между слоями арматуры и половине ширины ленты	Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона
Поперечная арматура (хомуты) сжатых элементов	Не менее ¼ наибольшего диаметра продольной арматуры и не менее 6 мм	СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.
Поперечная арматура (хомуты) вязаных изгибаемых каркасов	не менее 6 мм	СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.
Поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее	6 мм	Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона
Хомуты вязаных каркасов высотой сечения более 80 см	8 мм	Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона

Армирование ленточного фундамента легко выполнить своими руками, достаточно соблюдать технологии и правильно выполнить расчет. Если это сделать самостоятельно затруднительно, лучше прибегнуть к помощи профессионалов. Ведь надежный и прочный фундамент-это цена и залог устойчивости всей постройки.

Подробнее об армировании ленточного фундамента своими руками можно посмотреть в видео:

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Пластиковые фиксаторы

С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

Правильная вязка

Для увеличения прочности каркаса прутья соединяют клеточкой, размещая ряды под углом 90 градусов. Оптимальный способ фиксации прутьев – вязка проволокой при помощи специального крючка.

Вязку выполняют в такой последовательности:

от проволоки отрезают кусок небольшого размера (около 30 см);
складывают его пополам;
накладывают на участок соединения;
в получившуюся петлю продевают крючок, в который заводят 2 других конца проволоки;
все вместе проворачивают до получения надежного узла фиксации.

Электросварка сказывается на физических свойствах металла, поэтому этот способ лучше не использовать.

Классификация

Изделия отличаются классом прочности. В ходе устройства фундамента домов коттеджного типа и других одноэтажных сооружений чаще используют металлические, классов А240 и А400 (А500С).

Также различают арматуру:

Стержневого или проволочного вида.
Периодического или гладкого профиля.

Проволочную, согласно технологии, используют для хомутов, вязки каркаса и т.п. В качестве рабочей применяются только стержни. А периодический профиль обеспечивает лучший контакт с бетоном, включая его в совместную работу. От гладкопрофильной бетон может отслоиться.

Арматура подразделяется на:

Рабочую (чаще – продольная) – главная, необходима для восприятия основных усилий от нагрузок, классом А400 или А500. Обычно диаметр ее больше остальных.
Конструктивную – служит для распределения нагрузок по прутьям, для включения их в совместную работу. Для пространственных связей зачастую используются хомуты.
Монтажную – для облегчения пространственной сборки каркасов и выравнивания в проектное положение перед бетонированием.

Особенности армирования

При просадке грунта, в зависимости от того, случилось это по краям основания или посередине – растягивающие напряжения в теле конструкции могут возникнуть как сверху, так и снизу. Поэтому по правилам необходимо создать два пояса, в верхней и нижней части фундамента соответственно. Пояса состоят из нескольких прутьев рабочей арматуры, согласно инструкции их необходимо объединить между собой поперечными связями или хомутами, которые должны обхватывать продольные стержни с внешней стороны.

Конструктивные правила к армированию, изложенные в СП 63.13330.2012 в пункте 10.3, направлены на то, чтобы максимально обеспечить совместную работу арматуры с бетоном, а именно:

Защитный слой бетона. Его величина должна быть такой, чтобы свободно можно было выполнить стыки стержней, и достаточной для предохранения от внешней среды (во избежание образования ржавчины). Для фундаментов, залегающих ниже поверхности грунта, минимальный защитный слой бетона составляет 4 см, чаще применяют 5, для рабочей арматуры он может достигать 7 см.
Расстояние в свету. Между прутьями должны быть обеспечены зазоры, которые не будут препятствовать укладке бетонной смеси (она густая, и зачастую со щебнем или другим наполнителем, зазор между стрежнями должен быть больше фракции наполнителя, и такой, чтобы раствор беспрепятственно заполнял все пространство, без образования пустот). Расстояние между прутками в свету не должно быть меньше самого большого из используемых диаметров стержня, при этом не менее 50 мм для нижней арматуры, и не менее 25 мм для верхней.
Продольная армировка. Расчет сводится к определению ее процента в теле конструкции. Общая площадь сечения рабочих прутьев должна составлять не менее 0,1% от площади сечения фундамента. Для 120х50 см=6000 см2, 0,1% от него – 6 см2. Теперь подбирается диаметр по сечению, например, это может быть 6 прутков 12 (по 3 штуки в верхнем и нижнем поясе) или 4 с d=14 (по 2 вверху и внизу). На участках Т-образного примыкания процент армирования рекомендуется увеличить до 0,4%.

В таблице приведена площадь поперечного сечения согласно ГОСТ 5781-82:

Диаметр	6	8	10	12	14	16	18	20
Поперечное сечение см2	0,283	0,503	0,785	1,131	1,54	2,01	2,54	3,14

Шаг между прутьями – не более 400 мм. По верхнему и нижнему поясу фундамента должно быть заложено по 2 рабочие арматуры как минимум, связанных между собой хомутами или отдельными поперечными стержнями, обычно меньшего диаметра.

Поперечное армирование. В вязаных каркасах диаметр должен быть не менее 6 мм, а также не менее 0,25 от продольных прутьев. Шаг – не более 15 диаметров.
Соединения. Стыки можно закреплять при помощи вязальной проволоки, сварки или муфт. Для снижения потерь по прочности при продольном соединении рекомендуется делать перепуск не менее чем на 250 мм в одну сторону. Сварные соединения нужно производить согласно ГОСТ 14098. При соединении муфтами – они должны быть той же несущей способности, что и арматура.
Гнутые стержни. Во избежание разрушения прутов и бетона в этих местах существуют требования по минимальным диаметрам ее загиба.

Для периодического профиля диаметр загиба должен быть не менее 5 диаметров самой арматуры, а для гладкопрофильной – не менее 2,5.

Полезные советы при армировании основания

Специалисты рекомендуют при выполнении армировании, как углов, так и всего основания придерживаться следующих правил:

Арматурный каркас необходимо располагать на определенном расстоянии. Со всех сторон он должен отступать на 5 см. Это объясняется тем, что фундамент при несоблюдении данного правила может начать деформировать и крошиться, что повлияет на прочность всей конструкции.
Для углов необходимо брать только арматуру, которая была выгнута под углом 90 градусов, а не сварена. Закреплять такие элементы необходимо только на прямых участках с помощью специальной проволоки

Это придаст большей прочности углам.
Не стоит забывать, что на дно траншеи нужно уложить песчано-гравийную подушку, поскольку она является немало важной для прочности основания точно также как и .

Напоследок нужно отметить, что в случае если вы не являетесь специалистом в области возведения фундамента, рекомендуется заранее сделать схему армирования углов и всего основания фундамента. Если все будет верно подобрано и сделаны схемы, то во время выполнения строительных работ у вас не возникнет проблем, и вы сможете сэкономить не только время на выполнение работ, но и деньги, поскольку неправильно выполненная работа, в особенности армирование углов, может привести к негативным последствиям, таким как деформация или полное разрушение фундамента.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.
