Технология создания обрешетки. Особенности конструкции
Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.
Мауэрлат для двухскатной крыши
После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.
Стропильная система
Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой
Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли
Кровельная вентиляция
Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).
Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.
Утепление мансардной крыши пенопластом
Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.
Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).
Размещение листов фанеры или ОСП на стропилах крыши
Особенности монтажа гибкой черепицы на крутых скатах
При укладке черепицы на крутых скатах следует руководствоваться следующим правилом по размещению крепежных элементов – больше, не меньше.
Из особенностей на данном этапе следует выделить увеличение используемых гвоздей для крепления листа с 4 до 6 шт. Тем более что перфорация позволяет это сделать.
Гибкая черепица – красивый и долговечный материал, способный при правильной укладке обеспечить надежную защиту строению на долгие годы.
При устройстве крыши с использованием такого сырья важно следить за правильностью монтажа и учитывать особенности, предписанные для этой процедуры производителем. Рекомендуем посмотреть видео, в нем рассмотрены типичные ошибки монтажа кровли:
Рекомендуем посмотреть видео, в нем рассмотрены типичные ошибки монтажа кровли:
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.
Преимущества, недостатки и масштабы производства
Использование любого кровельного покрытия имеет свои плюсы и минусы. Не является исключением и мягкая черепица. Технология монтажа, высокие эксплуатационные качества и широкая цветовая гама выделяют её в ряду других покрытий.
Среди главных преимуществ можно выделить:
отсутствие поглощения влаги, что автоматически исключает разрушительные процессы и обеспечивает надёжную гидроизоляцию;
устойчивость к любым температурам;
не подверженность действию ультрафиолета, в частности отсутствие плавления при высоких температурах;
хорошая переносимость почти всех механических воздействий;
лёгкость и гибкость.
Одним, но существенным недостатком считается общая стоимость работ. Когда для покрытия используется мягкая черепица, технология монтажа включает обязательную сплошную основу, которая обычно делается из фанеры или плит ОСП. Даже если используется доска, к ней предъявляются очень жёсткие требования по толщине и расположению на поверхности. Годичные кольца обязательно должны быть направлены вниз.
Сегодня производство осуществляется во многих странах мира, в основном в Америке и России. Из отечественных производителей выделяются «Шинглас» («Технониколь»), «Руфлекс», «Доке» и «Тегола» (совместно с Италией), занимающих более 80% рынка.
Технология монтажа мягкой черепицы
Обустройство гонтовой крыши — несложный, но трудоемкий процесс. Следуя технологии, можно получить долговечную, неприхотливую в обслуживании кровлю. Мягкая черепица формирует сплошное покрытие, препятствующее проникновению влаги, а ее укладка имеет ряд преимуществ перед другими материалами:
- Технологичность. Монтаж битумной черепицы более прост и имеет четкую поэтапную последовательность.
- Герметичность. Гонты после укладки плотно прилегают к основе и склеиваются между собой.
- Стойкость к негативным воздействиям. Гонты не подвержены плавлению и растеканию при воздействии высоких температур, а также сохраняют свои эластичные свойства в сильные морозы.
- Дешевизна. Низкая цена — важная составляющая, которая становится решающим фактором при выборе кровельного материала.
Укладку черепицы выполняют в сухую теплую погоду. При опускании столбика термометра ниже +5 °C битумная основа теряет свою эластичность и плохо приклеивается.
Подготовка основания крыши
Важную роль в обеспечении долговечности и прочности играет основание кровли. Его конструкцию выбирают исходя из эксплуатационных особенностей подкровельного помещения и финансовых возможностей.
Независимо от того, будет отапливаться мансарда или нет, выполняют пароизоляцию, которую крепят к стропильной системе. Затем прибивают обрешетку и сплошное покрытие. На последнем не должно быть больших неровностей и дефектов.
Монтаж подкровельного ковра
Подкладка — обязательный элемент при обустройстве кровельного покрытия из битумной черепицы. Она компенсирует незначительные неровности основания и обеспечивает подвижность используемых материалов. Сдвиг возникает из-за разных коэффициентов термического расширения элементов стропильной системы.
Укладывать сплошную подложку необходимо на крышах с углом наклона менее 18°. Если скат круче, допускается укладка ковра только в зонах возможного скопления воды, размещения ендов, конька, примыканий к дымоходам и трубам вентиляции. Порядок монтажа подложки:
- Материал выдерживают в теплом помещении не менее 24 часов.
- Рулоны поднимают на кровлю и там разворачивают. Возможна как горизонтальная, так и вертикальная укладка.
- Полосы наклеивают внахлест с шириной захвата 15 см. Зону стыка обрабатывают специальным герметизирующим составом.
- Вокруг дымоходов и вентиляционных труб прибивают деревянные бруски, а подкровельную подложку заводят на них.
- Перед фиксацией ковер тщательно разглаживают и натягивают.
- Края полос обязательно прибивают оцинкованными гвоздями.
Чтобы мягкая кровля прослужила заявленный производителем период, подложку необходимо выбирать с аналогичным сроком эксплуатации. Экономия на подкровельном ковре — основная причина преждевременного повреждения гибкой черепицы.
Установка планок
Поверх подкладочного слоя устанавливают карнизные металлические планки. Их крепят на стартовую доску обрешетки или на нижний край OSB либо фанеры. Кроме того, их монтируют в местах излома крыши мансардного типа.
Планки призваны защитить открытую часть древесины от влаги, наледи и других атмосферных явлений, а при установке водоотлива они направляют потоки жидкости в желоб.
Кроме карнизных планок, предполагается использование капельника конденсата. Этот металлический элемент применяют при обустройстве пароизоляции. Капельник устанавливают на стропильные балки до обустройства обрешетки. Он предназначен для отвода влаги с поверхности гидроизоляционной мембраны.
Монтаж мягкой черепицы на крышу дома
После монтажа сплошного покрытия и подкровельного ковра приступают к раскладке битумных полотен. Технология выполнения работы зависит от производителя, но в общем случае она практически однотипна для всех материалов:
- Начинают укладывать первый ряд от карнизной планки и последовательно ведут конструкцию к коньку.
- Каждую плитку фиксируют при помощи битумной мастики или приклеивают на собственную клеевую основу. Последняя защищена специальной пленкой, которую снимают перед монтажом.
- Последовательно фиксируют полосы кровельного материала, контролируя уровень наклона и уход рядов в сторону.
- Завершают укладку монтажом конька, обустройством вентиляции и водоотлива.
Монтаж вентиляции и конька
Последними приклеивают хребтовые черепицы. Это те элементы, которые закрывают конек крыши. Укладывают полотна со стороны, противоположной так называемой розе ветров. Это необходимо, чтобы исключить возможное отслаивание покрытия.
Направление воздушных потоков можно посмотреть по карте ветров. Для проветривания обустраивают коньковую вентиляцию. В области конька устанавливают аэраторы или вентили, а подшивку карнизов и свесов выполняют с зазорами.
Инструкция по наклеиванию мягкой кровли
Наклеивание мягкой кровли – несложный процесс. Но для того чтобы выполнить его качественно, необходимо «набить» руку. В целях «тренировки» стоит выполнять для начала, монтаж мягкой кровли на небольшом подсобном строении. К примеру, возможна укладка гибкой черепицы на беседку, сарай или уличный туалет. Приведём подробное описание поклейки черепицы на жёсткую основу.
Планки-капельницы
Капельницы – крайние со стороны карниза кровельные элементы. Они изогнуты под определённым углом. После укладки на край кровли образуются свес, по которому дождевая вода сливается вниз, а не течёт по стене дома. Планки-капельницы фиксируют гвоздями. Поверх них укладывают битумную кровлю. Её наклеивают и также фиксируют гвоздями.
Аналогичным образом обустраивают край крыши со стороны торцов. Монтируют торцевые планки, которые образуют свес и обеспечивают стекание воды вниз, а не по стене дома.
Скат крыши
Наклеивание гибкой кровли продолжают с перехлёстом верхнего ряда над нижним. При этом последующий ряд кровли кладут так, чтобы его нижние лепестки закрывали гвозди крепления предыдущего нижнего ряда.
На заметку
Для ровного наклеивания основание крыши расчерчивают, обозначая места расположения кровельных элементов. Такая наглядная схема укладки гибкой черепицы особенно актуальна для сложных форм крыш.
Углы примыкания
Примыканием называют внутренний угол между поверхностью кровли и вертикальной стеной или между кровлей и печной трубой. Особенности приклеивания кровли в местах расположения труб и вертикальных стен следующие:
- В угол примыкания кладётся треугольный брусок, это позволяет скруглить его;
- Гибкое покрытие приклеивается на примыкающий скат крыши;
- Далее кровельным покрытием оклеивается вертикальная поверхность трубы\стены — не менее чем на 30 см. Его нижний край наклеивается поверх кровли на скате, с перехлёстом на 10 см;
- По краю наклеенной на трубу кровли крепится металлическая фиксирующая планка – так называемый фартук.
Ендова
Ендова — место стыка соседних скатов, одно из самых нагруженных мест кровельного покрытия. Во время слива дождевой воды в углах ендовы собирается поток с двух скатов крыши. Поэтому в этих местах кровлю усиливают дополнительной обрешёткой и металлическим желобом. Их укладывают под битумное покрытие. Ниже посмотрите обустройство ендовы и укладку гибкой черепицы на видео.
Конёк и хребет вальмы
Хребет вальмы – внешний угол стыка соседних скатов на вальмовых крышах. Конёк – верхний угол крыши, место стыка двух противоположных скатов. При остром угле хребет вальмы обустраивается аналогично коньку крыши.
Для монтажа конька используют специальные кровельные элементы, называемые аэраторами. Чем они отличаются?
- Изготавливаются из более жёсткого материала — пластика.
- Имеют отверстия (перфорацию) – для выхода влажного воздуха и естественной вентиляции герметичной битумной крыши.
Аэраторы монтируются под коньковые элементы мягкой кровли. Поверх них наклеивают непосредственно мягкую кровлю. Нахлёст кровельных элементов на коньках и ендовах составляет 5 см и выбирается по преимущественному направлению ветра осенью и зимой.
О чем нужно знать до начала монтажа гибкой кровли
Прежде чем начинать крепить черепицу, важно сделать следующее:
- Предусмотреть вентиляцию. Гонты из битума не пропускают влагу. Если этого не сделать, то под материалом начнет скапливаться конденсат. Внизу и вверху крыши оставляют вентиляционные зазоры ‒ воздух будет циркулировать, лишняя влага испаряться. Вытяжные ставят вверху, приточные ‒ внизу под скатом.
- Провести правильно расчет размеров и оставить в крыше отверстия под дымоход, антенны, водосток. Для небольших проемов хватит резиновых уплотнителей (для прохода кабеля). Укладка стояка проводится на пластиковые проходники, сверху уже должны ложиться черепичные гонты.
- Тщательно продумать обустройство дымохода. Помимо надежной гидроизоляции и утепления потребуется покрытие стенки трубы на 30 см металлическим листом (требование пожарной безопасности). Сверху крепят ендовый ковер с перекрытием листа металла и черепицы на 20 см. Потом накладывают гонты, но по 8 см необходимо оставить без черепицы. Устанавливают металлический фартук.
- Забивать гвозди нужно под прямым углом к поверхности. Гвоздь должен соединять элементы и основу, но не более.
Обрешетка под мягкую черепицу
Послужить основной может стройматериал с твердой, ровной и гладкой структурой. К таким относятся влагостойкая фанера, доски обрезного или шпунтованного типов, ОСП-плиты. При этом допустимый уровень влажности до 20%.
При установке следует выставить стыки досок по отношению к опорам так, чтобы перекрывать от двух прогонов и больше. При этом просветы между досками не должны быть шире 10 мм. Минимальная толщина зазора между швами нижней обшивки – 2 мм, а при использовании обрезных досок – 5 мм. Зазоры нужны не только для вентиляции, но и для возможного расширения конструкции под воздействием перепадов температур.
Подготовка обрешетки
ВАЖНО!
При организации обрешеточной конструкции из обрезных досок рекомендуется располагать доски так, чтобы они были направлены вверх округлыми частями.
Способы укладки
Устройство мягкой кровли, технология укладки «Технониколь», советы – все это вы найдете в статье. Мягкая кровля может укладываться одним из двух способов, первый предусматривает использование крепежей, тогда как второй осуществляется методом наплавления. Первая технология применяется для наклонных кровель, полотнища фиксируются скобами, гвоздями, саморезами или с помощью мастики.
Такая кровля имеет вид рулонов, которые на первом этапе раскатываются по поверхности, а после разогреваются горелкой. Перед началом работ основание подготавливается, для этого его выравнивают, очищают и хорошо просушивают. Монтажные работы не рекомендуется осуществлять в дождливую, сырую или туманную погоду, в противном случае материал может вздуться.
Кровельный пирог
Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.
В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.
Утеплитель
Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.
Утепление крыши минеральной ватой.
Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.
Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток — повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.
Гидроизоляция
Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.
При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.
Вентиляционный зазор
Двухскатная крыша.
Мягкая битумная черепица — абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.
Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.

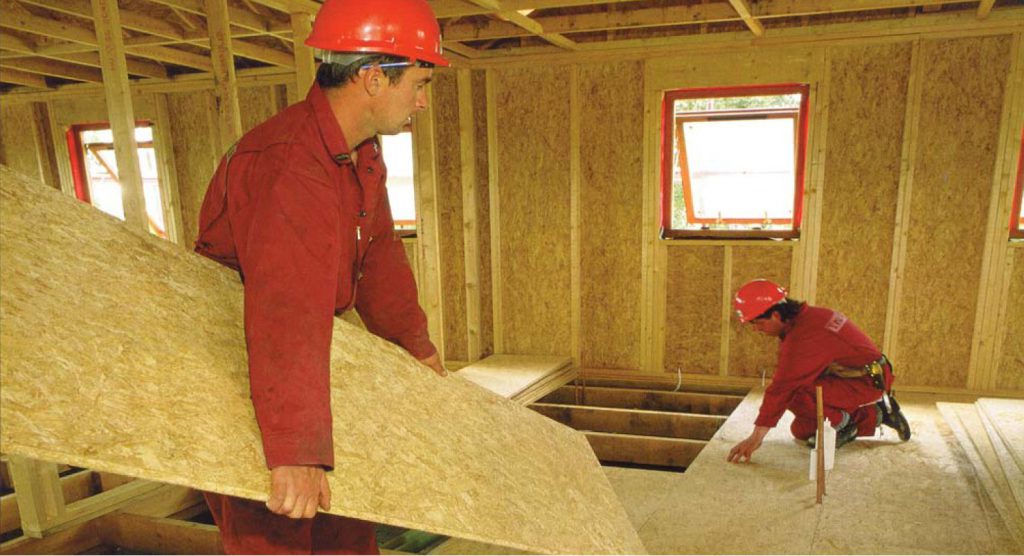

ОСП
Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.
Отделка плитами ОСП.
Подкладочный ковёр
Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.
