Бетонировании свай методом вертикально перемещаемой трубы (ВПТ)
При бетонировании свай методом вертикально перемещаемой трубы (ВПТ) применяются бетонолитные трубы герметичной конструкции из секций с быстроразъемными стыками с внутренним диаметром 250…325 мм. Суть метода заключается в следующем:
| № | Порядок работ |
| 1 | Перед началом работ бетонолитную трубу собирают, проверяют на герметичность и размечают по длине. |
| 2 | Перед опусканием бетонолитной трубы проверяют отметку дна скважины лотом, затем опускают бетонолитную трубу, используя для этого разметку так, чтобы ее низ возвышался над дном скважины на 20…30 см и опирают ее на обсадную трубу. |
| 3 | Производят первоначальное заполнение бетонной смесьюиз бетонолитной трубы:
|
| 4 | После освобождения предохранительной пробки от закрепления следят за опусканием бетонной смеси в воронке и когда уровень бетонной смеси в воронке достигнет горловины, продолжают ее подачу. |
| 5 | Укладку бетонной смеси ведут из условий обеспечения заполнения не менее 4 м скважины в час; после заполнения очередных 4 м производят демонтаж секций обсадных и бетонолитных труб. |
Укладку бетонной смеси при большой глубине сваи допускается осуществлять в несколько этапов, неизбежно вызываемых технологическими перерывами, связанными с извлечением (демонтажем) отдельных секций бетонолитных и обсадных труб.
При бетонировании высота укладки бетонной смеси до начала подъема обсадной трубы должна задаваться возможно большей, но такой, чтобы уложенный бетон не начинал схватываться до подъема обсадной и бетонолитной трубы. Во всех случаях высота столба бетона в скважине на каждом этапе должна не менее чем на 2 м превышать низ ножевой секции обсадной трубы.
В течение всего процесса бетонирования обсадным трубам придается возвратно-вращательное движение во избежание их засасывания.
Для уплотнения бетонной смеси и обеспечения лучшего контакта бетона с грунтом извлечение трубы производится поступательными и вращательными движениями с последовательным подниманием ее на 20…30 см и опусканием на 10-15 см.
В процессе производства работ постоянно контролируют следующие параметры:
| № | Параметры |
| 1 | подвижность бетонной смеси |
| 2 | интенсивность укладки |
| 3 | уровни бетонной смеси в бетонолитной трубе и в скважине |
| 4 | уровни нижних концов бетонолитной и обсадной труб с целью соблюдения их минимальных заглублений в бетон |
| 5 | в зимних условиях температуру смеси и температуру наружного воздуха |
| 6 | объем фактически уложенного бетона в сваю для сравнения с проектным значением |
Контроль прочности бетона, укладываемого в скважину, осуществляют путем отбора проб бетонной смеси из каждой поступающей на строительную площадку партии смеси. Согласно п. 2.1. ГОСТ 1810-86 в партию включают бетон, формируемый на одном технологическом комплексе из бетонной смеси одного номинального состава по одной технологии в течение не менее одной смены. Набор прочности осуществляется в тех же условиях, что и в стволе сваи.
Для определения действительной несущей способности буронабивных свай проводят статические испытания вдавливающей нагрузкой или применяют динамический метод. Масса ударной части молота для динамических испытаний доходит до 25 т при несущей способности свай до 4000…4500 тс.
Для определения сплошности буронабивных свай применяют ультразвуковые, акустические и прочие неразрушающие методы контроля. Они позволяют обнаружить дефекты типа разрывов и неоднородностей с размерами до 10% от диаметра, а также определить фактическое положение подошвы свай.
В фундаментах мостов применяют забуриваемые стальные трубы диаметром 1…1,5 м с последующим заполнением их бетоном. Такие конструкции могут использоваться в свайных ростверках, а также в безростверковых опорах.
Стальные трубы погружают с помощью буровых машин, например, КАТО 50 THC, которые одновременно вдавливают стальную трубу и с помощью ударного грейфера извлекают грунт из ее внутренней полости. После погружения стальной трубы её заполняют бетоном, а при необходимости армируют каркасом.
Особенности работы на разных почвах
Если на территории имеются агрессивные воды природного или производственного происхождения, буронабивные работы лучше реализовывать при помощи асбестоцементных труб. Укрепление буровой шахты не проводится в случаях с набухающими и тугопластичными грунтами.
В данных условиях рекомендуется удерживаться от использования вышеописанной технологии. Когда работа завершена, проводится демонтаж трубных секций. Иногда проект требует оставить их в почве: это делается с целью дополнительно оградить сваи из бетона от воздействия грунта в местностях с геологической и сейсмической активностью.
Обустройство скважины с нуля
Человек, занимающийся обустройством скважин с промывкой на воду от а до я должен учитывать, что все известные способы бурения имеют свои преимущества и недостатки, речь о которых и пойдет ниже.
- Шнековый способ.
Данный вариант заслуженно считается простым и бюджетным. Абсолютное большинство агрегатов, применяющихся сегодня, разработаны на основе шнекового оборудования. В данном случае Архимедов Винт, вращаемый руками или электродвигателем, вынимает землю. Существенный недостаток такого способа состоит в том, что глубина скважины не будет превышать 10 метров. Промывка при таких работах не требуется.
- Роторный способ.
Если желаемая глубина превышает 10 метров, то углубление выполняется с помощью ротора. На деле этот процесс выглядит следующим образом:
- Колонковая конструкция, речь о которой уже шла выше ( полое изделие с ротором и долотом внутри) погружается в землю. Вращающийся ротор создает канал заданной глубины, при этом промывка осуществляется прямым (раствор входит через трубы, а выходит за пределами конструкции) или обратным (раствор закачивается за пределами детали, а удаляется с применением насоса) способом;
- Оптимальное вскрытие водоносного горизонта легче достигается за счет второго вида промывки. При этом результат гарантируется за счет применения сложного оборудования, применение которого неизбежно влечет за собой внушительные затраты. Именно поэтому, чаще всего – в ущерб эффективности, применяется прямая промывка, результат получается удовлетворительным, а затраты значительно сокращаются.
- Ударно – канатное пробуривание.
Несмотря на собственное моральное и техническое устаревание, а также трудоемкость, данный вариант продолжает оставаться очень востребованным. Такое положение дел обусловлено высоким качеством и внушительным эксплуатационным ресурсом скважины. Реализуется этот метод следующим образом: на поверхность грунта с определенной высоты многократно сбрасывается снаряд, пробивая углубление. Чаще всего, данный процесс автоматизируется с помощью лебедки.
Необходимость в использовании раствора в процессе выполнения работ не возникает, что также стоит считать положительной особенностью рассматриваемого способа.
Бесконтрольный метод актуален при условии, что глубина канала не превысит 10 метров. Как и в случае с другими способами, описанными выше, при обустройстве скважин машинами РВА необходимо применять буровую смесь, которая способствует выведению отходов из скважины и формированию надежных опор (стен) канала. Кроме того, рассматриваемый состав значительно способствует размягчению грунта, что само по себе упрощает выполняемые работы и сокращает нагрузку на технику.
Рассматриваемая методика чаще применяется в промышленных масштабах, нежели для создания водоносных каналов на участках частных домов, поскольку использование системы предполагает доставку и монтаж сложного оборудования, что не всегда уместно и достаточно неудобно.
Видео об особенностях выбора труб для бурения скважин:
Буронабивной фундамент: расчет, устройство и другие
Мы работаем в Московской и других областях РФ. К вашим услугам устройство буронабивных свай любого типа:
- свайные фундаменты;
- буросекущие и бурокасательные сваи для любых целей – фундаменты, ограждения, стена в грунте;
- буроинъекционные для ремонта и усиления оснований, подпорных стен;
- фундаменты ТИСЭ;
- ростверки.
Законченные объекты, которыми мы гордимся
г. Москва, мостовая опора
Фотоотчет по установке свай специалистами ООО «ПСК Основания и Фундаменты»
Подробнее
Тверь, Свиноводческий комплекс
Устройство буроинъекционных свай при строительстве свиноводческого комплекса
Подробнее
г. Жуковский, Московская область
Фотоотчет установки шпунтового ограждения при строительстве жилого дома
Подробнее
Фотоотчет установки ограждения котлована при строительстве многоэтажного дома в г. Мытищи
Подробнее
г. Москве, Берсеневская набережная
Фотоотчет монтажа буросекущихся свай при устройстве бетонной форшахты в Москве
Подробнее
г. Москва, Дмитровское шоссе
Фотоотчет устройства буронабивных свай при реконструкции транспортной развязки
Подробнее
Смотреть другие наши проекты
Наш экскаватор Hyundai R330LC c вибропогружателем OMS OVR 80 S на объекте
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Работы по извлечению труб вибропогружателем специалистами ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Мы также выполняем проектирование, расчет и возведение оснований других типов – ленточные, плитные, столбчатые, свайно-ленточные. Выполняем все работы под ключ, начиная с предварительных:
- геологические/гидрогеологические исследования, полевые и камеральные;
- испытание грунтов, погружение свай;
- оценка состояния старых конструкций, комплекс мер по укреплению;
- демонтаж старых фундаментов, подготовка строительной площадки;
- проектирование, расчет, осмечивание;
- устройство ограждений любого типа – буронабивные, шпунтовые;
- реставрация старых оснований, перекрытий, несущих стен.
Технология производства свай с обсадной трубой
Бурнонабивные сваи могут быть диаметром до 120 см.
Данные элементы позволяют осуществлять контроль за характеристиками создаваемой скважины, работы в этом случае осуществляются достаточно безопасно, так как здесь исключается возможность открытия горизонтов плывунных слоев грунта. А используемое оборудование благотворно влияет на качество наполнения бетонным раствором получившихся скважин. Данное изготовление начинается все с того же бурения или выдалбливания скважины. Поэтому оборудование на начальном этапе будет использоваться то же самое. Что же касается дальнейших мероприятий, то они носят несколько иной характер. После того как скважина будет готова, в нее должен быть опущен каркас для буронабивных свай. Он по своему виду очень схож с обычной трубой большого диаметра.
Данная технология производства позволяет максимально укрепить сооружение и расширить возможности и границы использования буронабивных свай. При этом оборудование для этого можно использовать то же самое, что и при первом способе изготовления.
Особенности технологии устройства буронабивных свай с обсадной трубой
Стальные трубы выпускаются в виде отрезков от 1 до 6 м. Колонну наращивают преимущественно сварным методом или болтовым соединением. Если колонна составляется из секций разного диаметра, мы используем понижающие вставки.
Существует два способа погружения труб:
- ударный. Трубу забивают в землю, по мере опускания приваривая/присоединяя следующие секции;
- вращательный: скважины бурят на длину одного отрезка трубы, помещают секцию, бурят дальше.
Погружение, удерживание и извлечение труб выполняется при помощи обсадного ствола, зафиксированного у основания бурового оборудования и подключенного к его гидросистеме.
Какие буровые установки мы продаём?
Сегодня, все бурильные машины, реализуемые нами, можно разделить по самыми эффективным и популярным методам возведения буронабивных свай:
- С обсадной трубой и телескопической келли-штангой.
- CFA — с непрерывным полым шнеком и одновременной инъекцией.
- Малогабаритные буровые установки для работы на склонах и в стеснённых условиях.
Буровые установки с келли-штангой и обсадной трубой.
Буровые машины с келли-штангой очень распространены, т.к. благодаря тому, что подобной телескопической удочки, келли-штанга может раскладываться на секции и увеличивать глубину бурения. Современные характеристики буровой установки позволяют возводить этим методом буронабивные сваи от 450мм до 2500мм, глубиной до 60—70 метром, но в России самыми распространёнными диаметрами считаются 600-1500 мм, при глубинах до 40 метров.
Привод буровой установки гидравлический, на мачте установлены один или два вращателя, вращающие келли-штангу со шнеком и обсадную трубу, внутри которой происходит выемка грунта. Чаще, для погружения обсадной трубы используют обсадной стол, который позволяет работать с большими диаметрами труб на большой глубине.
Принцип работы буровой машины с обсадной трубой.
Как правило, работа буровой установки с обсадной трубой и келли-штангой делится на этапы:
- Погружение трубы.
- Выемка грунта.
- Погружение армокаркаса.
- Погружение бетонолитных труб ВПТ.
- Бетонирование сваи.
- Выемка обсадной трубы.
Производительность буровой машины с обсадной трубой.
За одну рабочую смену, обычно, возводят одну буронабивную сваю диаметром 1000мм и глубиной 28 метров, а для работы необходим машинист буровой установки(оператор) и 2 помощника, трактор или экскаватор для уборки вынутого грунта, кран для сборки установки и обсадной колонны.
Не мало и не дешево, но зато, такая самоходная буровая установка, наверное, это сегодня единственный способ возведения буронабивных свай в сильно обводнённых грунтах.
Буровая установка CFA. Описание.
Эти самоходные буровые машины, способны возводить буронабивные сваи диаметром до 1500мм и глубиной до 42 метров. Суть этого метода в том, что шнек (он является неделимым и с внутренним бетоноводом) забуривается до проектной отметки сразу, без промежуточной выемки грунта, а потом подаётся бетон под избыточным давлением через шнек с одновременной выемкой шнека.
Для работы буровой установки по методу CFA не требуется ни обсадные трубы, ни бетонолитные.
Принцип работы буровой машины CFA.
Как правило, метод возведения буронабивных свай CFA делится на этапы:
- Забуривание шнека.
- Подача бетона.
- Выемка шнека с одновременным уплотнением сваи бетоном.
- Погружение армокаркаса.
Производительность буровой установки CFA.
За одну рабочую смену, обычно, возводят 7-8 буронабивных свай (есть рекорды и по 13) диаметром 1000мм и глубиной 28 метров, а для работы необходим машинист буровой установки (оператор), 1 помощник, трактор или экскаватор для уборки вынутого грунта.
Кран для сборки не требуется, если у Вас буровые установки Llamada – они собираются автоматически самостоятельно, для других производителей кран нужен только для сборки буровой установки, в дальнейшей работе он не нужен.
Самоходная буровая установка для буронабивных свай CFA – это самое эффективное и экономично решение возведения свай, но существует ограничения у данного метода: Это трудность возведения буронабивных свай CFA через верхний слой текущей воды, но для этого есть решения с частично погружаемой обсадной трубой, которая остаётся в качестве оголовка сваи.
Малогабаритные буровые установки для работы на склонах и в стеснённых условиях.
Малогабаритные или универсальны буровые машины используются для установки буроинъекционных анкеров. Компактные размеры позволяют буровым установкам выполнять буронабивные (Буроинъекционные) сваи даже в подвалах зданий. Процесс установки буроинъекционного анкера можно разделить на следующие этапы:
- Забуривание анкера с одновременной промывкой для выемки шлака и остатков грунта.
- Подача бетона через анкер под избыточным давлением для заполнения сваи.
Суть работы буровой установки при использовании, при этом методе, заключается только в забуривании анкера. Буроинъекционный анкер остаётся в сваи, являясь её армокаркасом. Диаметры таких свай – 50-300мм, при глубинах до 40 метров.
БЕТОНИРОВАНИЕ СКВАЖИНЫ
- Бетонирование буронабивной свай выполнять методом вертикально перемещающейся трубы (ВПТ) пластичным бетоном класса *. Перед началом бетонирования лотом проверять отметку дна скважины. Если глубина скважины оказалась меньше, чем измеренная после окончания бурения, то ковшевым буром произвести дополнительную зачистку забоя скважины.
- Подготовка скважины к бетонированию включает:
— измерение и занесение в журнал отметки забоя скважины;
— подготовку строп для перемещения звеньев бетонолитной и обсадной труб;
— установку обсадного стола (в случае необходимости) краном на обсадную трубу;
— сборку звеньев бетонолитной трубы с внутренним диаметром 245 мм. Низ бетонолитной трубы должен быть на 30-50 см выше забоя скважины. Стыки звеньев бетонолитной трубы должны быть герметичны.
- Бетонирование начинать после заполнения приемной воронки бетонной смесью.
- Перерывы в бетонировании сваи, за исключением технологических до 20-30 минут, не допускаются, т.к. приводят к образованию дефектов.
- После подачи бетонной смеси в бетонолитную трубу выполнить замер расстояния от верха обсадной колонны до поверхности бетона. Если расстояние от низа обсадной трубы до поверхности бетонной смеси более 8,0 м, то следует демонтировать верхний элемент (4,0 м) обсадной трубы.
- При демонтаже бетонолитной трубы нужно учитывать, что ее нижний конец поднимается на длину убираемых элементов и еще временно на 1,0 м (при двухметровых элементах). При этом необходимо, чтобы нижний конец был постоянно заглублен в бетонную смесь.
- При завершении бетонирования скважины необходимо удалить загрязненный слой бетонной смеси. Произвести замер уровня заливки, при необходимости довести верх сваи в уровень проектной отметки. При этом разрешается использовать дозированную подачу с автобетоносмесителя.
- Нештатные ситуации:
— при задержках бетонирования колонну обсадных труб необходимо периодически вращать во избежание схватывания поверхности трубы с твердеющей
бетонной смесью;
— закупоривание бетонолитной трубы устранять путем ее встряхивания;
— если закупоривание трубы не устранено, а также при прорыве воды в
— бетонолитную трубу через низ трубы из-за ее выдергивания из бетонной смеси, следует извлечь и промыть бетонолитную трубу. Колонну из оставшихся в скважине звеньев обсадной трубы демонтировать или приподнять обсадной стол так, чтобы уровень бетонной смеси в скважине оказался на 2,0-2,5 м выше зубьев ножевой коронки. Затем опустить буровой инструмент на поверхность бетона и выбурить его на глубину 1,0 м. После этого опустить бетонолитную трубу так, чтобы ее низ был на 30 см выше зубьев ножевой коронки, после чего выполнить бетонирование оставшейся части скважины.
Все операции по бетонированию сваи должны отражаться в «Журнале бетонных работ», заполняемом на строительной площадке, а также в «Акте скрытых работ». Исполнитель передает их Заказчику при сдаче исполнительной документации.
Технология лидерного бурения
Лидерное бурение выполняется непосредственно перед погружением сваи в грунт. Благодаря снижению динамической нагрузки на сваю, сокращению шумового и вибрационного загрязнения эта технология используется все чаще.
Диаметр шнека, используемого при лидерном бурении, зависит от категории грунта в основании. Глубину бурения ставят меньше глубины погружения примерно на 1 метр. Забивка сваи и предварительное бурение тщательно планируются специалистами для оптимального размещения и соблюдения технологии в конкретном случае.
Процесс бурения выполняют копровыми установками, которые оснащены буровыми вращателями вместо свайных молотов. Соблюдение вертикальности бурения является ключевым показателем качества выполнения работы. Именно это обеспечивается вращателями.
При лидерном бурении следует отбирать грунт вручную, потому что он мешает установке сваи. При бурении происходит увеличение отметки примерно до 0,5 метра за счет вынутого грунта.
Процесс выполнения работ включает в себя следующие этапы:
- Установка оборудования и техники на размещенные предварительно точки размещения свай.
- Подготовка техники, выверка показателей вертикальности.
- Бурение с помощью шнеков специальных шурфов.
- Забивка железобетонных свай.
- Экспертиза каждой сваи и сдача ее представителю технического надзора.
Технология лидерных скважин
При работе по лидерному бурению могут использоваться шнеки 2 типов – составная конструкция и непрерывная. В последнем случае скважина создается за один проход, что экономит время и обеспечивает высокое качество скважины.
Технология бурения с защитой стенок скважин
Применяется также технология бурения с защитой стенок скважин от обрушения путем заполнения ее специальным глинистым раствором устье скважины укрепляют короткой обсадной трубой;
Технология сооружения буронабивных свай с бурением скважин под
- а)- 1 стадия — крепление устья скважины обсадной трубой;
- б — 2 стадия — извлечение грунта под защитой глинистого раствора;
- в — 3 стадия — установка в скважину арматурного каркаса;
- г — 4 стадия — бетонирование скважины методом ВПТ.
- буровой станок;
- короткая обсадная труба;
- глинистый раствор;
- рабочий орган бурового станка;
- арматурный каркас;
- бетонолитная труба с воронкой;
- заслонка;
- забетонированный столб
- устье скважины укрепляют короткой обсадной трубой;
- производится извлечение грунта из скважины под защитой бентонитового глинистого раствора;
- в скважину устанавливают арматурный каркас;
- скважину бетонируют методом вертикально перемещающейся трубы (ВПТ).
Бурение скважин свай под защитой инвентарных обсадных труб наиболее часто применяют для фундаментов мостов.
Для крепления стен скважин используют инвентарные стальные обсадные трубы диаметром 1,2; 1,5; 1,7; 2,0 м. Они состоят из стыкуемых резьбовыми конусными пробками промежуточных секций длиной 2, 4 и 6 м и ножевой секции с режущей коронкой с зубьями.
При применении этой технологии сначала проводят подготовительные работы:
- срезку бульдозером с погрузкой в автосамосвалы с помощью погрузчиков и складирование в отведенное место растительного слоя грунта, планировку рабочей площадки и устройствоподъездов;
- разбивку и закрепление осей опоры и каждой сваи на базе геодезической разбивочной основы;
- доставку и сборку бурового, кранового и бетонолитного оборудования;
- подготовку площадки из железобетонных плит под буровую машину и другое оборудование, установку инвентарной опорной плиты бурового стола.
После выполнения всех подготовительных работ бурение скважин производят в следующем порядке:
| № | Порядок работ |
| 1 | после установки буровой машины в рабочее положение с помощью стрелового крана устанавливают нижнюю часть обсадной трубы с ножевой секцией, последующие секции объединяют между собой конусными резьбовыми пробками (общая длина обсадной трубы назначается из условия возвышения ее над уровнем рабочей площадки на 1,5 м для возможности размещения обжимного хомута); |
| 2 | обсадные трубы погружают домкратами в грунт вращательно-вдавливающими движениями на проектную глубину; |
| 3 | удаляют грунт из полости обсадной трубы различными способами: в песчаных, глинистых грунтах пластичной, полутвердой и твердой консистенции применяют ударный грейферный или шнековый способ бурения, в водонасыщенных песках, плывунах и илах грунт разрабатывают желонкой с обратным клапаном (в процессе бурения непрерывно совершаются возвратно-вращательные и поступательные движения обсадной трубы); |
| 4 | грунт, извлекаемый из скважины, складируют в специальные емкости и затем вывозят в заранее отведенные места, грунт из скважин фундаментов русловых опор загружают на плашкоуты из инвентарных понтонов КС |
| 5 | по мере необходимости обсадную трубу наращивают очередными секциями при помощи стрелового крана, все секции заранее очищают от грязи (на строительной площадке организуется участок для очистки и мойки обсадных труб) |
| 6 | бурение производят на всю глубину, для контроля после установки станка на место бурения на его мачте, примерно в 1 м от поверхности земли (рабочего мостика), наносят линию условного нуля, от которого ведется отсчет |
| 7 | при разработке неустойчивых грунтов в скважине поддержи-вают уровень воды на 1…1,5 м выше уровня воды в реке дляпредупреждения наплыва воды и грунта в скважину |
| 8 | после достижения проектной отметки перед установкой арма-турного каркаса забой тщательно зачищают от бурового шлама |
| 9 | в ходе буровых работ постоянно следят за характеристиками проходимых грунтов, для контроля соответствия проектной геологии и выявления необходимости замены рабочего органа данные бурения заносятся в журнал бурения скважин; перед каждой установкой новой секции обсадной трубы, а также при изменении характеристик грунта лотом замеряют глубину скважины и определяют отметку дна; |
| 10 | в процессе бурения осуществляют постоянный контроль положения ножа обсадных труб относительно уровня разрабатываемого грунта |

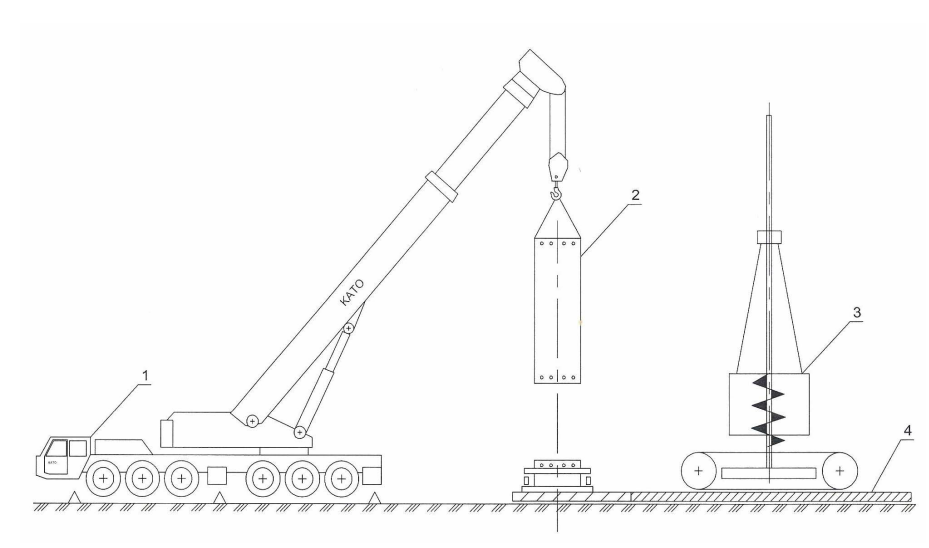

Наращивание обсадной трубы автокраном
По окончании бурения контролируют глубину скважины и качество зачистки забоя скважины путем медленного опускания рабочего органа и пробного забора бурового шлама со дна скважины.
Технология устройства буронабивных свай с использование обсадной трубы
Монтажные работы по обустройству буронабивных свай с обсадными трубами требует предварительной подготовки необходимого оборудования и материалов. В частности речь идет о следующем:
При недостаточном бюджете на строительство можно использовать ручные приспособления для бурения скважин и погружения обсадной трубы. Однако следует учесть, что в таком случае придется потратить много сил и времени.
Использование обсадной трубы
Все строительные процессы выполняются в несколько этапов. В случае с обустройством буронабивных свай все действия выполняются в определенной последовательности.
На первом этапе выполняется разметка свайного поля. Вначале определяют расположение угловых скважин, далее выполняют разметку торцевых стен. Чтобы правильно вывести прямой угол между стенами, можно воспользоваться правилом «египетского треугольника». В этом случае необходимо отмерить по одной грани 3 метра, по другой – 4 метра. Для получения угла 900 расстояние между этими точками должно составлять 5 метров. Также проверить правильность углов можно сверкой диагоналей, они должны быть равными.
Далее процесс предполагает доставку и установку оборудования, с помощью которого будет осуществляться бурение скважин.
Непосредственно процесс установки буронабивной сваи предполагает выполнение следующих действий:
- С помощью специального бурового оборудования бурят скважину заданной ширины и глубины.
- Используя другое оборудование, обсадную трубу погружают в грунт до определенной отметки. Если труба имеет недостаточную длину, то ствол наращивают аналогичным элементом. При этом в большинстве случаев используется резьбовое соединение.
- Грунт, осыпавшийся в полость трубы, извлекают.
- Внутрь обсадной трубы помещают заранее подготовленный каркас из арматурных прутьев.
- Полученную конструкцию набивают бетонной смесью с помощью специального подающего канала бетоносмесителя. Подача бетона осуществляется определенными порциями и сопровождается постоянной трамбовкой смеси. Это необходимо для удаления воздушных пузырьков из бетона.
- Завершающим процессом является посекционным извлечением обсадной трубы. В процессе подъема обсадной трубы происходит одновременное уплотнение бетонной массы благодаря ее возвратно-поступательным движениям.
Монтаж буронабивных свай — крепление на глинистый раствор или давление воды
Такой вид свай под фундамент крепится сильным давлением воды или раствором на глиняной основе (если работы проводятся в неустойчивых обводненных грунтах).
Процесс бурения производится методом вращения или ударным, но если нужно проходить слои скальной породы, возможно применение долота или грейфера (ударный тип устройства).
При бурении скважины, производится закачка глиняной смеси, которая имеет свойства по противодействию гидравлическому давлению и разрушению грунтовой стены. После внедрения в почву глиняной смеси образуется слой в виде корки на стенах.
Во избежание загрязнения всей площади строительства смесью, по контуру площадки и в ее грунте устанавливаются желоба из дерева с уклоном, по которым транспортируется отработанный раствор в сборник зумпф.
Иногда применяется другой метод скрепления стен колонны — превышающим давлением воды. При использовании данного метода, важным фактором будет излишний уровень воды в отверстии над уровнем грунтовой воды.
Монтаж основания своими руками
Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.
Проектирование
Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.
Упрощенная методика расчета буронабивного основания сводится к вычислению:
- сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
- грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.
Пошаговая инструкция монтажа
Общий алгоритм фундаментных работ выглядит следующим образом:
- Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
- Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
- В установленных местах разделывают скважины на проектную глубину.
- Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
- Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
- Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
- Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
- Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
- Переходят к обвязке, строительству ростверка или монолитной плиты.
Установка ростверка
Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.
Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.
Порядок строительства:
- разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
- строительство опалубки для ленточного ростверка;
- гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
- монтаж и установка армирующего каркаса для ростверка;
- бетонирование ростверка.
Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.
Установка монолитной плиты
Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.
Порядок монтажа:
- разметка участка;
- бурение скважин;
- устройство обсадной трубы;
- монтаж армирующего каркаса;
- бетонирование шурфа;
- устройство подушки из нерудных материалов под монолитную плиту;
- строительство опалубки по периметру плиты;
- гидроизоляция рулонным материалом;
- монтаж армокаркаса, закладка коммуникационных линий;
- связка арматуры буронабивных опор и будущей монолитной плиты;
- заливка рабочего пространства раствором уход за бетоном.
На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.
Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.
