Технология выполнения ленточного мелкозаглубленного фундамента своими руками

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Материалы стен и перекрытий	Число этажей	Ширина подошвы МЗЛФ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями	1	0,6
2	0,8
3	1,2
Деревянные каркасные стены с деревянными перекрытиями	1	0,4
2	0,4
3	0,6
Бревенчатые стены с деревянными перекрытиями	1	0,3
2	0,4
3	0,6
Стены из бруса с деревянными перекрытиями	1	0,2
2	0,3
3	0,4

Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.

Как правильно рассчитать мелкозаглубленный ленточный фундамент

На этапе проектирования бетонной ленты необходимо правильно произвести расчет на прочность и устойчивость конструкции к нагрузкам. Здесь нужно ориентироваться на действующий СНиП 2.03.01-84. Для определения несущей способности необходимы данные о расчетном сопротивлении грунта на конкретном участке. Данные можно взять из СП 22.13330.

В таблице представлены показатели, характерные для разновидностей, рассмотренных выше грунтов (в кг/кв. м).

Галька с содержанием глины	4-4,4
Глина	обводненная	1-2
пластичная	2-3
средней плотности	3-5
Суглинок	1,8-2,8
Супесь	2-3
Влажный песок мелкой фракции с пылью	2-3
Песок с разным размером зерен	3-5
Гравий с песком	5
Щебень с песком	6

Для вычисления ширины фундамента нужно знать кроме сопротивления периметр ленты (длину) и сборную нагрузку. Последняя является суммарным итогом веса всех элементов здания, внутренней обстановки, людей. На этом этапе уже должен быть сделан выбор материалов для стен и перекрытий (брус это будет или кладка из газобетона, пеноблока, кирпича). Также необходимо учесть снеговую и ветровую нагрузку на конструкции строения.

Глубину заложения выбирают, ориентируясь на особенности почвы. Например, (в метрах):

пучинистая – 0,4;
песчаная с низким протеканием грунтовых вод – 0,45;
глина с промерзанием на глубине в 1 м – 0,5;
при глубине промерзания почвы в 1,5 м – 0,75;
с промерзанием на уровне 2,5 м – 1.

Также рассматривается выступ ленты над землей. Здесь высоту определяют по следующим критериям:

эксплуатируемый цоколь (здесь стоит заглубить ленту на 1 м) – 1,7 м;
небольшое подполье для проветривания и прокладки коммуникационных сетей – 0,4 м (5 ступенек для крыльца);
без перекрытия под устройство пола сразу на грунте – 0 м (для отмостки можно поднять монолит на 20 см).

Перечисленные показатели актуальны для укладки двух армирующих сеток с укрыванием бетоном на 1,5-4 см. Это соответствует регламентам СП 70.13330.

В чем недостатки обычного заглубленного фундамента?

Во-первых, под подошвой традиционного заглубленного фундамента не могут происходить процессы пучения почвы, а потому полностью отсутствуют нормальные перпендикулярные силы морозного пучения по направлению к поверхности почвы.

Во-вторых, как уже говорилось, немаловажна и неоправданная цена возведения такого фундамента для строительства 1-2-х этажной бани, а вот мелкозаглубленный фундамент – своими руками – позволяет сэкономить до 80% затрат.

В-третьих, кроме естественных сил пучения имеют немалое значение еще и касательные – которые иногда превышают норму. И чем больше площадь соприкосновения фундамента с грунтом, чем большее значение будут иметь эти силы. Ведь ленточные фундаменты мелкого заложения всегда имеют минимальную площадь соприкосновения, а потому касательные силы у них почти равны нулю. Тогда как у традиционных заглубленных они велики и даже могут поднять и фундамент, и целое здание. Вот почему заглубленные фундаменты без особых мероприятий по снижению таких сил никаких гарантий отсутствия пучения не дадут. К тому же в этом случае совершенно не используется несущая способность верхних слоев грунта, а потому решение – неэффективное.

Требования к фундаменту

Главное требование – достаточная несущая способность. Монолитная бетонная призма обязана удерживать в неподвижном положение каждый элемента здания. Несущая способность зависит от ширины и глубины фундамента, а также от типа грунта.

При расчете статистической нагруки следует учесть две группы факторов:

массу дома – вес оштукатуренной стеновой конструкции с перекрытиями, полами, кровлей;
полезную массу – вес предметов обстановки, бытовой техники и всех обитателей.

Толщина стенок бетонной ленты обычно выбирается равной сечению стен здания. СНиПы разрешают уменьшить толщину призмы на 25%. Однако уменьшение не должно идти во вред прочности. Глубина залегания фундамента, качество армирования должны обеспечить уровень несущих характеристик.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Фундамент с уменьшенной стенкой необходимо утеплить. В качестве теплоизолятора можно применять экструдированный пенополистирол: в Московской области толщина изоляции должна быть не менее 80 мм.

К основаниям газобетонных домов предъявляются повышенные требования: ведь газобетон очень чувствителен к изгибающим нагрузкам. Такие нагрузки могут возникнуть под боковым воздействием грунта при пучении.

Чтобы максимально избежать рисков, МЗЛФ для таких домов делают с увеличенным основанием. Это значит, что пятка ленты должна быть шире ее вершины. Добиваются этого одним из двух способов:

бетонному основанию придают форму усеченной пирамиды;
при подготовке траншеи для пятки устанавливают дополнительную опалубку – с более широким интервалом.

Разновидности оснований мелкого заложения

Основание мелкого заложения различают разных типов. Обычно их используют как фундамент для дома из бруса, под баню,каркасный дом, постройки с кирпичными стенами или из керамзитоблоков. То есть, в основном для строительства лёгких зданий. Малозаглубленный базис отличается по своему устройству. Приведём краткие характеристики каждого из видов:

Монолитные ростверки. Принцип устройства аналогичен монолитному ленточному основанию, при одном отличии,фундамент не заглубляют, а обустраивают на поверхности земли. Его габариты составляют: 200×300 мм, 300×400 мм, 400×500 мм. Это отличный фундамент для сруба, под каркасные строения, при устройстве беседок, бань, хозяйственных построек, гаражей. Такой ростверк обязательно устраивается при закладке оснований на сваях или столбах;
ленточные сборные монолитные конструкции. Это мелкозаглубленные фундаменты, глубиной заложения не более 40 см. Ростверк над уровнем земли обычно имеет высоту 20 см. Следует отметить, что глубиной заложения можно варьировать. Это надёжный фундамент для дома из пеноблоков, хорошо на них устраивать кирпичные строения. Если планируется двухэтажный кирпичный дом, то глубину можно увеличить. Причём не следует злоупотреблять шириной кирпичной кладки;
МЗЛФ из блоков ФБС. Это специальные фундаментные блоки, которые предназначены для обустройства базисов. Блоки имеют разную маркировку. Незаглублённые фундаменты обеспечивается блочными конструкциями высотой 40 см. На фундаментных блоках обустроены специальные замки П-образного вида, которые повышают жёсткость конструкции. Фундамент из блоков надёжен, подойдёт для более тяжёлых строений. На такую ленту можно продолжать укладывать стеновые блоки или возводить стены из керамзитоблока.
монолитные плиты мелкого заложения. Этот вариант отлично подходит для пучинистых грунтов. К примеру, ленточный фундамент на глине менее устойчив, чем плитный. Плита – хорошее решение при строительстве коттеджей из кирпича. К тому же, такого типа конструкцию можно осуществлять посредством монолитной плитой перекрытия. После того как на подготовленный участок заложен перекрытиями, для того чтобы получить монолитную плиту поверхность заливают бетоном.

Свайные фундаменты для газобетона

Данный тип фундамента является нечастым решением для газобетонных домов, но бывают случаи, когда он просто незаменим.

Достоинства и недостатки:

Возможность возведения на крутых склонах;
На рыхлых пучинистых грунтах с высоким уровнем грунтовых вод;
На грунте с большой глубиной промерзания выше 1,5 м;
Низкая несущая способность за счет небольшой площади опоры.
Касательные силы морозного пучения могут приподнять сваи.

Стоит отметить сваи “Тисэ”, которые имеют уширение внизу, создающее дополнительную анкеровку в грунте и большую опору, в сравнении с другими видами свай.

Существуют следующие виды свай:

Винтовые (вкручиваются как шурупы).
Набивные (трубы заполняются бетоном).
Забивные (в вырытые ямы вставляются готовые столбы).
Бурозабивные(спецтехникой забиваются бетонные столбы).

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

Зачем вообще нужно утеплять бетонную основу

Ленточный бетонный фундамент заслужено считается едва ли не самым надежным и простым видом основы для капитальных сооружений. Но если его вовремя не утеплить это может повлечь за собой целый ряд серьезных последствий.

Наши предки не придавали особого значения утеплению основы, зимой низкая температура полов в доме на ленточном фундаменте считалась нормой. Бороться с этим пытались по-разному, одни мирились с холодом как со стихийным бедствием, другие застилали толстые ковры, немного позже начали использовать систему «теплый пол». Но оказывается проблему можно ликвидировать на корню, нужно лишь снаружи утеплить бетонное основание. И тогда полы в доме без всякого подогрева будут иметь комнатную температуру;
Сырые стены подвала и цокольного уровня часто являются причиной грибка и плесени. Наружная гидроизоляция это, безусловно, хорошо, но влага проникает не столько из грунта, сколько в результате оседания конденсата, который в свою очередь возникает из-за разности температур. Грамотный монтаж теплой «рубашки» снаружи бетонного основания дома переносит ту самую точку росы из бетонного монолита в утеплитель. В результате вы получаете сухой подвал и возможность обустройства в цокольном этаже любых вспомогательных помещений, вплоть до спортзала или бани;

Сырой подвал.

Еще одной серьезной проблемой на влажных грунтах всегда было морозное пучение. Не секрет, что замерзающая вода попросту выталкивает из грунта любые массивные предметы. Так вот, утепление ленточного мелкозаглубленного фундамента позволяет практически полностью нивелировать эту проблему. При этом сохраняются все несущие характеристики конструкции. Вместо того, чтобы «вгрызаться» в грунт ниже точки его промерзания, как того требует инструкция, можно залить легкую ленту и качественно ее утеплить

Согласитесь, для нашей великой державы, на большей части территории которой глубина промерзания стартует от полутора метров, это очень важно;

Уровень промерзания.

Кроме того, морозное пучение при большой концентрации влаги может серьезно повредить даже мощные монолиты, со всеми вытекающими отсюда последствиями. Качественная теплоизоляция фундамента и отмостки вокруг здания, в данном случае защитит вашу основу от деформации, а стены дома от трещин;
Но даже если грунт сухой, а бетонная лента залита с серьезным запасом прочности, во время зимних холодов отсутствие наружного утепления будет забирать до 20 – 30% тепла. Так и получается, что хозяин обустраивает стены, утепляет кровлю, а затраты на отопление как были высокими, так и остались. И виной тому не утепленный фундамент.

Температурная схема утепления дома.

Дабы вам было легче сориентироваться, в таблице ниже приведены условия заложения ленточного фундамента для частных домов с малой этажностью (1 – 2 этажа).

Земляные работы или как правильно подготовить основание

После того, как контур отбит, убирают нитку, забитые колышки и присыпают к земляным работам. Будете делать это вручную или используя спецтехнику – на ваше усмотрение. Главное выкопать нужную глубину заложения основания. Идеальный вариант, это выкопать до глины, так как на глинистой почве можно добиться максимальной прочности основания. Обычно копают траншею, глубина которой достигает 70 см, где 20-30 см засыпают песком. В случае, если у вас пучинистый грунт, то толщина подушки должна быть не меньше 50 см, где 30 см приходится на песок, а 20 на щебень, пролитый битумом. По снипам в разрезе должен получиться своего рода «пирог», используемый в качестве предварительно подготовленного основания под заливку. Не забываем укладывать геотекстиль. Помните, что минимальная глубина мелкозаглубленного фундамента, согласно СНИП, для непучинистых грунтов составляет 50 см.

Отработанный грунт обычно сортируют, где чернозем в дальнейшем используют в качестве плодородного слоя на насыпных клумбах, а все что осталось, закидывают в мелкозаглубленный цоколь будущего дома, поскольку для дальнейшего обустройства стяжки пола основание все равно придется выравнивать.

Что такое фундамент: его виды

Под фундаментом подразумевают строительную конструкцию, которая распределяет нагрузку от здания на все основание. Как правило, фундамент изготавливают из бетона, камня. В некоторых случаях применяют дерево.

По своему назначению фундаменты делят на несколько видов:

несущий,
несущий сейсмоустойчивый,
фундамент неглубокого залегания,
фундамент глубокого залегания,
комбинированный фундамент. Часто под ним подразумевают смешанный тип несущей и сейсмоустойчивой разновидностей.

По типу своей конструкции, фундаменты делят на несколько разновидностей:

монолитный столбчатый фундамент,
столбчатый фундамент стаканного типа,
ленточный мелкозаглубленный фундамент,
малозаглубленный ленточный,
свайный,
плитный,
плавающий фундамент,
винтовой фундамент,
фундамент под забор,
свайно-ростверковый фундамент.

Ленточный фундамент представляет собой один и самых распространенных видов фундамента. Это связано с его типом, позволяющим выполнить прочную основу для домов с тяжелыми перекрытиями и толстыми стенами. Более того, если в доме планируется обустройство гаража, то такой фундамент станет настоящим спасением.

Обычно ленточный фундамент закладывают на 20 см ниже точки промерзания грунта во время зимы, но не глубже 70 см. Толщина фундамента под стоящий дом рассчитывается, исходя из толщины стен здания и предполагаемой силы давления на поверхность.

Столбчатый фундамент нашел свое применение в легких одноэтажных домах. Чаще это каркасные дома либо же дома, изготовленные из SIP-панелей. Такой тип фундамента представляет из себя систему столбов, которые устанавливают во всех углах и местах пересечения стен. Такой тип фундамента под стоящий деревянный дом является наиболее экономичным, но при этом исключает возможность обустройства погреба.

Свайный фундамент хорош тем, что позволяет вести строительство на неустойчивом грунте и больше подходит для строительства крупных зданий. При постройке такого фундамента сваи располагаются в твердых слоях грунта, при этом каждая свая способна выдерживать нагрузку до 5 тонн. В частном строительстве такой способ не нашел особого применения ввиду его технической сложности. По сути, свайный фундамент нецелесообразен при желании сделать фундамент под стоящий дом, для этого есть более простые разновидности фундамента.

Винтовой фундамент представляет собой идеальный вариант для домов, которые размещены на наклонной плоскости, либо же на слабых и неустойчивых грунтах. Кроме этого, такой вид свай хорош тем, что позволяет быстро произвести замену старого фундамента. В таком случае винтовые сваи вкручиваются в грунт на глубину не менее 1,5 м, после чего в стволы свай заливается бетон. В таком случае подвести фундамент под стоящий дом гораздо легче, чем пользоваться другими методами.

Несущая способность грунтов

В соответствии со Сводом правил СП 22.13330.2016, ширину всех видов ленточных фундаментов, в том числе и незаглублённого, выбирают по несущей способности грунтов.

Для разных видов почвы показатель принимает такие значения:

плотные гравелистые пески – от 3,5 для грунта средней плотности до 4,5 для плотной почвы;
пески с частицами среднего размера – от 2,5 до 3,5;
пески мелкие: маловлажные – от 2,5 до 3, влажные – 2,0, насыщенные водой – от 1 до 1,5;
сухие суглинки – от 2 до 3;
супеси: сухие – 2,5-3, влажные – от 2 до 2,5;
твёрдые глины – от 3 до 4, пластичные – от 1 до 2,5;
галька, гравий или щебень – 5-6.

Плюсы и минусы

имеет следующие достоинства:

высокая прочность и надёжность при соблюдении технологии монтажа;
упрощенные земляные работы, которые можно выполнить без экскаватора;
уменьшенное количество стройматериалов;
сниженные трудозатраты на приготовление бетонного раствора.

Присутствует и ряд недостатков:

существенные ограничения по весу и этажности дома.
необходимость устройства на пучинистом участке сложной системы дренажа;
бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.

Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.

Какие достоинства и недостатки имеет мелкозаглубленный ленточный фундамент?

Схема устройства мелкозаглубленного ленточного фундамента.

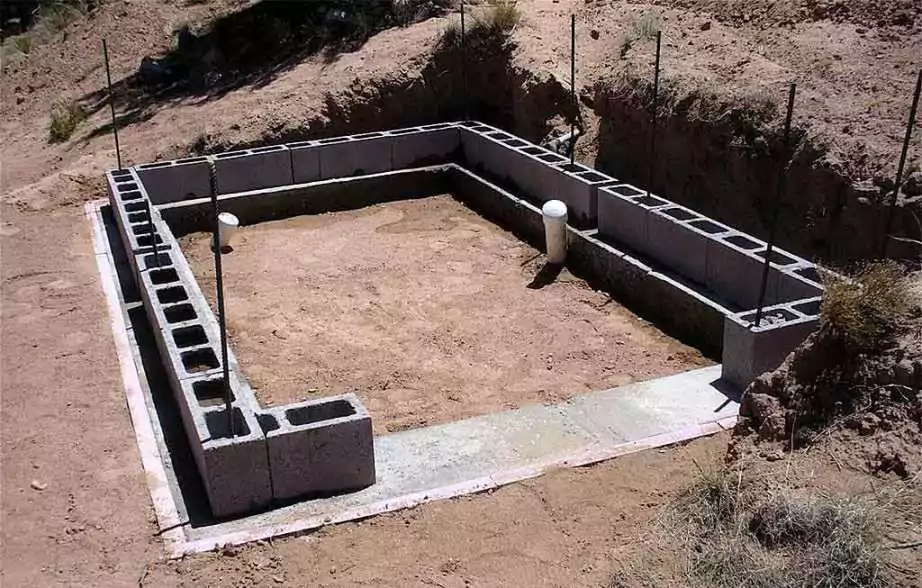

К достоинствам сборного фундамента относятся:

качество железобетонного изделия. В заводских условиях блоки обеспечиваются идеальным каркасом. В отличие от ручной вязки, армированные прутья не будут рваться и скашиваться, деформируя каркас. Помимо этого блоки пропаривают в камере, благодаря чему изделия набирают максимальную прочность;
возможность сразу приступить к возведению стен. В отличие от монолитного фундамента, который делается на протяжении длительного промежутка времени, сборное основание позволяет прежде, чем приступать к возведению дома, сразу начать строительные работы и закончить постройку в короткие сроки.

Если для строительства выбран сборный фундамент, то следует знать небольшие нюансы работы:

железобетонные блоки следует укладывать рядами;
укладывать блоки следует строго перпендикулярно;
все стыки поперечных и продольных швов должны совпадать.

Ширина шва между блоками равна 1-1,5 см. Зазор следует залить жестким раствором

При замесе бетонного раствора надо осторожно обращаться с водой. Лучше всего цементный раствор делать перед работой, тщательно его размешивая

Технология выполнения работ

Попробуем разобраться, как правильно подлить фундамент к старому фундаменту.

Подготовка

Определить необходимость проведения ремонтно-восстановительных мероприятий можно с помощью установленных маяков.

С этой целью на образовавшиеся трещины наклеивают бумажные полоски, и, если они быстро разорвутся, следует незамедлительно начинать восстановительные работы.

Если вы решили выполнить все своими руками, подготовьте механические или гидравлические домкраты, которыми приподнимете здание.

Подъемные механизмы устанавливаются под каждый угловой участок.

Земляные работы

По всему периметру фундаментной конструкции выкапывается траншея. Начинаются земляные работы от углов сооружения, потом продолжаются в точках пересечения наружных стен и межкомнатных перегородок, затем копают по оставшемуся периметру.

Траншею готовят отдельными участками, со всех сторон по очереди. Ширина ее не должна превышать одного метра, глубина – ниже старой фундаментной подошвы. В процессе работы следует выдерживать уклон внешней стенки на тридцать – сорок градусов, чтобы избежать осыпания почвы.

Закончив с земляными работами, фундамент осматривается на наличие дефектов и разрушений, стенки его очищаются и выравниваются.

Армирование

Переходим к очередному этапу восстановления фундамента под существующим домом.

Следует выполнить армирование, используя металлические прутья диаметром восемь – двенадцать миллиметров. На боковых стенах старого основания устраивается горизонтальная обвязка, состоящая из нескольких лент с шагом в шестьдесят – сто двадцать сантиметров.

В конструкции устраиваются отверстия через каждые метр – полтора. Если сверлить приходится в местах сильных разрушений, интервал между отверстиями сокращается до тридцати – сорока сантиметров. В подготовленные точки устанавливаются арматурные отрезки.

В траншею опускаем трубу с таким расчетом, чтобы одним концом она уходила под старую фундаментную основу, а второй оставался над поверхностью земли.

Теперь необходимо развести жидкую бетонную смесь («цементное молочко») и постепенно заливать ее в установленную трубу, напитывая почву под фундаментной подушкой. Процедура продолжается до того момента, пока вода начнет оставаться на поверхности в течение двух – трех часов, не впитываясь в почву. Выждав сутки и увидев, что смесь впиталась полностью, продолжаем заливку. В том случае, когда бетон сохранил свой вчерашний уровень, переходите к очередному рабочему этапу.

Строительство опалубки

Чтобы надежно присоединить новый фундамент к старому, выставляем опалубочную конструкцию. Внутреннюю поверхность деревянных щитов затягиваем полиэтиленовой пленкой, чтобы не допустить протекания бетонной массы в щели.

Делаем песчаную подушку

Дно траншеи засыпается песком, который обильно увлажняется и утрамбовывается. Толщина подушки должна быть от десяти до пятнадцати сантиметров.

Бетонирование

Бетонную смесь можно готовить вручную либо заказать ее доставку на площадку миксером. В процессе бетонирования рекомендуется использовать вибратор, чтобы предотвратить образование пустотных участков в бетонной смеси.

Когда бетон окончательно застынет, опалубочные щиты демонтируются, на новом основании устраивается гидроизоляционный слой, проводится обратная засыпка грунта.

Специалисты рекомендуют после обновления фундамента залить вокруг дома отмостку.

Виды ленточных фундаментов.

Давайте для начала мы с вами рассмотрим, какие же виды ленточных фундаментов существуют. Знание этой информации поможет в выборе вашей будущей основы для дома. От правильного выбора ленточного фундамента для дома зависит не только конечная стоимость постройки, но и подчас безопасность жильцов. Ведь неправильный выбор вида фундамента может иметь плачевные последствия. Вплоть до разрушения всей конструкции дома. Итак, приступим.

Мелкозаглубленный ленточный фундамент.

Как видно из самого названия, мелкозаглубленный ленточный фундамент под дом отличается от заглубленного глубиной залегания. У вас может возникнуть вопрос, а какая именно глубина ленточного фундамента должна быть, чтоб он считался мелкозаглубленным? Отвечаем: эта величина должна быть меньше глубины промерзания грунта в вашей местности. Отсюда вытекают и особенности, связанные с таким типом фундамента.

Раз грунт под таким фундаментом может промерзнуть, то это обстоятельство необходимо учитывать при проектировании. Замерзающий грунт расширяется, а значит, будет выталкивать фундамент и все что на нем построено вверх. И не всегда равномерно. От этого возможны различные перекосы здания, неравномерная нагрузка на основание может разорвать фундамент. Чтобы этого не произошло, у мелкозаглубленного фундамента должно быть достаточное армирование, рассчитываемое строительными калькуляторами на нашем сайте. Найти их вы можете в верхнем меню.

В каких же случаях чаще всего выбирают именно мелкозаглубленный фундамент под дом?

Когда под домом не пучинистый грунт (камень, песок и т.д.).
Когда уровень грунтовых вод достаточно низок.
Когда вокруг дома делается водоотводный дренаж.
Когда делается утепленная отмостка вокруг здания.
Когда возводимое строение достаточно легкое и подвижное (к примеру каркасный дом, баня из бруса, теплица).

Если вы решите выбрать такой вид фундамента под свою постройку, постарайтесь избежать ошибок при его планировке, учтя все вышеперечисленные обстоятельства. Ведь мелкозаглубленный ленточный фундамент обладает несомненным плюсом: он достаточно прочен и относительно дёшев.

Свайно ленточный фундамент.

На самом деле, такой вид фундамента не является ленточным. Правильное название свайно-ленточного фундамента это свайно-ростверковый фундамент. И именно в таком виде: сваи плюс ростверк, его и надо делать. Но наши некоторые умельцы, делают так как им проще. Заливают сваи и ленту фундамента прямо по земле или неглубоко ее заглубив. В результате зимой, эту ленту и сваи выпирает из земли. В пустоты под сваями попадает грунт и весной, когда земля возвратит фундамент на место, он будет перекошен или треснет. Мы не рекомендуем вам делать свайно-ростверковый фундамент таким образом. Между ростверком и грунтом обязательно должен быть достаточный промежуток на расширение земли от морозного пучения.

Заглубленный ленточный фундамент.

Ну и наконец, самый часто заливаемый вид фундамента – заглубленный. Его глубина заложения должна быть больше точки промерзания грунта. Выполняется либо в виде монолитной железобетонной ленты, либо делается из ФБС бетонных блоков, которые ставятся на бетонную армированную подушку. Поверх кладки из таких блоков выполняется армопояс, для скрепления фундамента в единое целое.

Варианты капитальных оснований для дома из газобетонных блоков

Поскольку планируемая постройка из газобетонных блоков будет легче строений из кирпича, бетонных панелей или камня, к изготовлению фундамента не предъявляются жёсткие требования.

Выбор основания осуществляется с учётом свойств грунта

Учитывая сезонные изменения грунта и глубину нахождения грунтовых вод, для зданий, построенных из газоблоков, рекомендуется применять фундаменты четырёх основных конструкций:

из цельных бетонных плит (плитный);
ленточный;
столбчатый;
свайный.

По глубине заложения различают фундаменты:

мелкозаглубленные;
глубокозаглубленные.

По способу сооружения фундаменты могут быть:

монолитные;
сборные.

По материалу изготовления фундаменты делятся на:

монолитные (заливные);
каменные (бутовые, кирпичные);
железобетонные (сборные, монолитные).

Свайные фундаменты бывают двух видов:

Винтовые.
Буронабивные.

Как связать фундамент пристройки?

Выбираем способ, которым будем соединять старое основание и новое.

Существует два основных способа сопряжения:

I. Первый — технология жёсткого, армированного соединения. Его можно применять, если фундамент домостроения устоялся, и к моменту возведения пристройки, его осадка уже произошла.

Расчёт же нового основания показал, что его «зависание» на старом фундаменте, не вызовет дополнительную осадку дома выше критических значений. Вообще, жёсткая стыковка фундаментов надёжна в не пучинистых грунтах. В других случаях это не целесообразно.

Технология устройства такого соединения следующая:

Определяем тип старого основания (ленточный или столбчатый), глубину залегания и размеры. Вырыв яму по стене основания, определяем первые два параметра. Для определения его ширины, берём металлический прут с изогнутым под 90 градусов концом. Проталкиваем (забиваем, если необходимо) его под основание таким образом, что бы крюк находился в горизонтальной плоскости. Затем проворачиваем его в вертикальное положение, и подтягиваем так, что бы он упёрся в заднюю стенку фундамента, и делаем насечку на видимой части прута в том месте, где заканчивается наружная стена нашего основания. Выполняя действия в обратном порядке, извлекаем прут. Замеряем получившееся расстояние.
Различные конструкции фундаментов по-разному реагируют на пучинистость грунтов. Поэтому, если основной фундамент, например, ленточный, то и новый надо выполнить ленточным, не взирая на то, что пеноблоки достаточно лёгкий стеновой материал.
Глубина заложения нового фундамента не должна быть больше глубины заложения основного.
В старом фундаменте сверлят дыры, диаметр которых будет чуть больше, чем диаметр арматуры.
Глубина сверления равна диаметру загоняемой арматуры, умноженной на 35. Рабочая длина арматуры равна двойной глубине сверления.
Если ширина фундамента недостаточна, то тогда арматуру забивают ( на половину ширины основания), как анкер, предварительно выполнив на её торце продольную прорезь, и вставив расклинивающий вкладыш. Арматура надёжно закрепится внутри фундамента.
Определяем необходимое количество прутьев арматуры. Для замкнутого контура (узел 3) нового фундамента: из расчёта пять стержней на четверть 1 м2 стены основания. При помощи наждачного станка или болгарки, нарезаем нужное количество прутьев арматуры. Для незамкнутого (узел 1 и узел 2) контура фундамента – в зависимости от ширины проектируемого основания.
Забиваем прутья в просверлённые отверстия. На концы арматурин привариваем небольшие шайбы.
Далее, при производстве бетонных работ, видимая часть арматуры замонолитится в теле нового основания.

II. Второй способ сопряжения фундаментов – устройство деформационного шва. Этот вариант соединения более экономичен и проще в исполнении, чем первый.

Технология соединения двух построек следующая:

Около основного строения, строится независимый фундамент. Пристройка к дому не требует усиленного основания, как под всем домостроением, но обратиться к специалисту за консультацией — надо. Расчёт фундамента на надёжность никто не отменял.
Зазор между основаниями должен быть 5 см. Что бы его получить, перед заливкой фундамента, укладываем доски, обёрнутые полиэтиленовой плёнкой, либо рубероидом. Их потом можно не вынимать, там и оставить.
При сильно пучинистых грунтах, пол пристройки делают чуть ниже пола дома — на величину ожидаемой деформации.
Если деформационный шов связывает между собой здания не выше двух этажей, то расстояние между стенами можно делать в 2 см.
Зазор между стенами и основаниями заполняется утеплителем. Когда-то использовалась пакля, сейчас есть много современных материалов. Это и пенополиэтилен, и минвата, и т.п. Затем, зазор герметизируется эластичными, атмосферостойкими герметиками. Место соединения закрывают декоративными накладками, которые крепятся к одной стене. Как правило – это стена капитального здания.

Плюсы и минусы

Мелкозаглубленная лента требует меньшего вложения материальных средств и трудозатрат, по сравнению с монолитной плитой фундамента, о которой можно узнать в этой статье, что является основным ее достоинством. Однако времени на устройство уходит столько же, сколько требуется на возведение глубокого фундамента.

Плюсы облегченного типа фундамента:

Экономия средств, при сохранении прочности.
Простота и надежность конструкции.
Доступность строительных материалов, их невысокая стоимость.
Проведение земляных работ без привлечения техники.
Возможность возведения своими руками — с постройкой ленточного фундамента справится один человек.

Минусы устройства МЗЛФ:

Нельзя использовать для возведения тяжелых строений, таких как, например, дом из кирпича в несколько этажей.
Не подходит для участков, расположенных под уклоном более 5 градусов.
На пучинистом грунте необходимо качественное утепление фундамента и дренажная система.
Не подходит для заболоченных участков, торфяников или мест с близким залеганием грунтовых вод.

Запрещено строить мелкозаглубленное основание под дом в регионах, где существует угроза возникновения землетрясений выше 6 баллов.
