Свайно-ростверковый фундамент своими руками: пошаговая инструкция по монтажу, устройство, технология, необходимая высота ростверка

Введение

В качестве ленты перевязки могут служить армированные бетонные монолиты, готовые железобетонные столбы, металлопрокат, брус и бревна.

Сегодняшний ростверк является универсальным решением для организации прочных, надежных и качественных оснований под дом. Прежде всего благодаря тому, что в данной конструкции воплощены наилучшие показатели столбчатого, свайного и ленточного фундамента. В результате ростверки можно устраивать на рельефах любой сложности с различными характеристиками грунтов без ограничения по типу и весу строений. Исключения составляют лишь скальные породы, где невозможна либо экономически нецелесообразна подготовка ям или скважин.

В зависимости от состояния грунтов, климатических условий местности и веса здания с учетом снеговой нагрузки выделяют следующие виды ростверков:

низкий — возводится на сухих плотных и сыпучих грунтах с минимальным влиянием паводковых, ливневых и талых вод;
повышенный — устанавливается на почвах со слабой степенью пучинистости, где возможно значительное увлажнение поверхностного слоя грунта под влиянием ливневых, паводковых и талых вод;
высокий — устраивается на любых почвах со средней и высокой степенью пучинистости. В данном случае нижний край ленты ростверка приподнимают не менее чем на 10–15 см над уровнем земли — так воздействие сил напряжения от поверхностного взбухания почвы во время морозов будет минимальным.

Разновидности ростверков по заглублению в грунт:

а — низкий;
б — повышенный;
в — высокий,
где 1 — ростверк; 2 — засыпка; 3 — глубина промерзания.

Выбор типа ростверка, расчет количества столбиков и ширины монолитной ленты являются определяющими показателями проекта, поэтому выполнение данной части расчетов лучше доверить специалистам. В остальном же технология устройства ростверка: разметка, подготовка ям под столбы или закладка свай производятся по тем же технологиям, которые применяются для свайного и столбчатого фундамента, а заливка ленты — аналогично ленточному фундаменту.

Технологические отверстия для подвода инженерных систем ни в коем случае нельзя устраивать в ленточной и столбчатой частях ростверка. Прокладывать трубы и кабели необходимо под лентой и между столбами ростверка. Кроме этого, нужно соблюдать рекомендуемые параметры заглубления в грунт (учитывая ширину ростверка на 10 см больше основания стены) для:

легких щитовых и каркасных построек — не менее 30 см;
бревенчатых, брусчатых домов — не менее 50 см;
тяжелых кирпичных и каменных зданий — не менее 70 см.

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Расчет буронабивных свай

Для расчета свайной части необходимы следующие исходные данные:

тип грунтов на участке, на которые будут опираться сваи;
вес дома, рассчитываемый путем суммирования всех материалов и нагрузок;
количество свайных опор.

Количество свай можно рассчитать, составив схему их расположения. Расстояние между опорами зависит от массы строения, его площади и длины несущих стен. Для расчета основания под коттедж из кирпича расстояние будет составлять 0,5-0,6 м. Для более легких строений — 0,8-1,0 м. Опорные сваи располагаются по всем углам будущего дома, на входной группе, вдоль несущих стен с выбранным шагом.

Определив необходимое количество свайных опор можно рассчитать их параметры: длину и диаметр. Длина буронабивных свай определяется как глубина залегания, которая зависит от уровня промерзания почв или залегания несущих грунтов. Информацию о глубине промерзания для своего региона можно найти в Сети. Определение глубины залегания несущих пластов определяют путем шурфирования или по данным геологических изысканий, входящих в состав проекта дома.

Диаметр буронабивных свай можно определить исходя из таблицы:

Пример расчета: объект строительства — коттедж из пеноблоков с опиранием свайной части фундамента на плотные пески. Вес дома составляет 120 тонн. Количество свайных опор по схеме — 28 штук. Определяем несущую способность для 1 буронабивной сваи: 120/28 = 4280 кг. В соответствии с таблицей для обеспечения такой несущей способности нам необходимо использовать буронабивные опоры диаметром 400 мм и площадью сечения 1256 м2.

Бурение скважин для фундамента

Возведение свайного фундамента представляет собой сложный процесс, требующий тщательных подготовительных действий.

Подготовительные работы заключаются в следующем:

На застраиваемом участке необходимо снять верхний слой почвы на глубину от 10 до 15 см. Полученную поверхность нужно разровнять.
Изготовить ограду вокруг строительного участка.
Позаботиться о местах перемещения тяжёлой строительной техники. Для этого нужно уложить бетонные плиты.
Выделить участки для сбора выкопанного грунта.
Рассчитать на территории удобные подъезды техники для транспортировки расходного материала.
Если строительные процессы будут проводиться не только в дневное время, нужно позаботиться об освещении.

Прежде всего, необходимо провести исследования грунта на застраиваемой территории. От этого зависит глубина и диаметр свай, а также вид армирующего каркаса. Важным моментом будет определение глубины промерзания почвы и уровня расположения подземных вод.

Следует сказать о типах почвы, при которых установка буронабивного фундамента является лучшим вариантом:

Почва с большим количеством глины и песка. Довольно часто этот тип грунта перенасыщен прослойками воды.
Глинистая почва. Учитывая клейкость глины, такой грунт нередко залегает пластами.
Грунт, насыщенный перегноем и торфом.

Основная цель бурения скважин для фундамента — это достижение уровня плотных слоёв грунта. Именно этот рубеж в почве станет основой для капитального фундамента будущей постройки.

Бурить скважины под сваи нужно на глубину ниже уровня промерзания почвы в месте строительства

Следует также сказать, что бурение должно производиться строго перпендикулярно земле.

Для бурения больших и глубоких скважин можно применять специальную строительную технику. Бурильные работы могут производиться по тремя способами:

С помощью шнекового бура. Обычный буровой шнек имеет вид металлического стержня, рабочий торец которого заострён. По всей длине шнека винтообразно прикреплены лопасти. Их угол позволяет транспортировать выкопанный грунт на поверхность во время вращения стержня. Использование специальной техники позволяет выкапывать скважины со скоростью от 50 до 120 см в минуту. Если требуется сделать уширение скважины в основании, применяются буры со специальными насадками. До достижения требуемой глубины эти насадки располагаются параллельно буру, не выступая за диаметр лопастей.
С использованием обсадной трубы. Обсадная труба является многосекционным буром из стали, длина которого может достигать шести метров. В нижнем торце такой конструкции расположен режущий элемент. Когда винтовой бур вращается внутри трубы, то гидравлический пресс вдавливает её в скважину. Это не даёт почве осыпаться, а скважине наполняться водой. Затем винтовой бур извлекается с грунтом, а внутрь трубы заливается бетонная смесь. После этого сваю армируют, а через определённый промежуток времени, когда бетон схватится, трубу извлекают.
С применением пустых шнеков. Бурение по этой технологии заключается в том, что в шнековом буре вместо полнотелого стержня, на котором установлены лопасти, используется стальная труба. Это даёт возможность одновременно бурить скважину, извлекать отработанный грунт и заливать через трубу цемент. Торцы полых труб оснащаются креплениями, позволяющими увеличить длину шнека.

Советы профессионалов

Несмотря на то, что буронабивной фундамент можно сделать самостоятельно, при возведении существует много моментов, известных только опытным строителям, которые делятся своим опытом

Чтобы избежать ошибок при строительстве, обратите внимание на такие моменты:

тщательно изучите тип грунта, для чего лучше выполнить геодезическую разведку, учитывая полученную информацию при подборе диаметра и глубины установки свай;
для частного строительства не применяйте опоры диаметром более 200 мм, поскольку для их монтажа потребуется спецтехника, что сделает фундамент дороже;
при заливке обсадных труб, часть арматуры должна выступать на высоту будущего ростверка для придания ему дополнительной прочности;
заливку ростверка можно производить только после полного схватывания раствора в буронабивных сваях;
расстояние между нижней частью ростверка и поверхностью грунта не должно быть меньше 150 мм, чтобы он не деформировался при вспучивании.

Устройство фундаментов из буронабивных свай – это технология набирающая популярность. Она позволяет создать прочную и недорогую основу как для частных домов, легких сооружений, так и промышленных объектов зданий на любых почвах. Затраты на устройство такого фундамента ниже, чем на строительство классической ленточной основы, заглубляемой ниже уровня промерзания грунта, в среднем на 40%. Показатели прочности и долговечности при этом остаются сопоставимыми.

Расчёт армирования ленточного ростверка

Для расчёта армирования ленточного ростверка используем приложение «Арбат» SCAD Office.

После запуска выбираем закладку «Подбор арматуры в балке», так как ленточный фундамент на сваях представляет собой не что иное, как многопролетную балку, опёртую на сваи.

В основном окне подбора арматуры в балке указываем количество пролетов между сваями и их шаг. Количество пролетов определится как длина стены, делённая на шаг свай. То есть для стены 10м при шаге свай 2м получим 5 пролётов.

Указываем жёсткое защемление слева и справа, задаем привязку центра арматурных стержней в углах, равной защитному слою 40мм плюс половина диаметра стержня. Предварительно можно задаться ориентировочно 16-28мм, тогда привязка получится в диапазоне 48-54мм. В данном примере в запас принято 55мм.

Коэффициент условий работы и другие данные можно оставить без изменений.

Далее приступаем к формированию загружений.

По правилам следует разделять постоянные, длительные и кратковременные нагрузки. Но расчёт можно упростить, условно приняв все нагрузки как постоянные, сформировав одно единственное загружение нажатием кнопки «Создать». Далее поочерёдно выбираем номер пролёта с первого по пятый, и каждому задаем кнопкой «добавить» полученную ранее нагрузку на ростверк.

В процессе добавления нагрузок программа в режиме реального времени будет отображать эпюры внутренних усилий – это своего рода график, отображающий типологию распределения внутренних усилий по нашей балке-ростверку.

Если всё сделано правильно, в пределах каждого пролета появится эпюра внутренних усилий.

Затем переходим к назначению класса бетона. Как его определять мы разобрали раньше.

В закладке «Бетон» указываем класс. Для ростверков класс бетона ниже, чем В15, не применяется. Чаще всего оптимальным будет класс В25.

После нажатия кнопки «Вычислить» появится закладка «Результаты».

В качестве результатов будут данные о площади поперечного сечения требуемых арматурных стержней. Строку «Площадь S1 и S2» можно развернуть, отобразив различные варианты армирования – симметричное, не симметричное, а также данные по поперечному армированию. Не симметричное армирование редко применяется в частном строительстве из-за более высокой сложности.

Расчётные значения поперечного армирования крайне важны для ленточного фундамента на сваях (ростверка)

Этот тип строительных конструкций испытывает значительные нагрузки, в результате чего для исключения появления косых трещин следует непосредственное внимание обратить на поперечное армирование, оно должно быть не меньше расчётного

Окончательный анализ результатов расчёта удобно выполнить путем нажатия кнопки «Отчёт» с последующим изучением таблицы «Результаты подбора арматуры». Отчёт формируется в формате Microsoft Word.

Для определения требуемого диаметра арматуры следует конструктивно задаться количеством каркасов. Для небольших зданий обычно принимают три. Далее значения суммарного армирования делят на количество каркасов. Полученная цифра представляет собой площадь поперечного сечения стержня по расчёту.

Через площадь поперечного сечения по таблице определяем диаметр.

Таблица соответствия площади поперечного сечения и диаметров.

В данном примере 3,549 / 3 = 1,183, что соответствует диаметру 14мм (диаметра 12мм чуть-чуть недостаточно). Аналогичным образом определяем диаметр поперечного армирования – 6мм при шаге 100мм будет достаточно.

Схема армирования ленточного фундамента на сваях во многом схожа с армированием обычного ленточного фундамента

Из отличий стоит упомянуть важность поперечного армирования, не желательность без дополнительных расчётов применять шаг такой арматуры более 200мм и целесообразность уменьшения шага до 100мм в области опоры на каждую из свай на участке по 50-100см в каждую сторону от сваи вдоль ростверка

Гидроизоляция свайно-ленточного фундамента

Свайно-ленточный фундамент являет собой погруженные в почву сваи, выполненные из железобетона или стали. При этом их опоры имеют обвязку цементной лентой. Цементное основание равномерно перераспределяет нагрузку, а опоры предотвращают смещение по причине сезонных подвижек почвы. Опоры такого основания покрываются битумным составом, а для придания ленте лучшей защиты применяется вертикальный и горизонтальный метод влагоизоляции.

Важно! Если здание возводится на участке с повышенным уровнем подземных вод, то применяют обе методики. Методы нанесения водоотталкивающих материалов:

Методы нанесения водоотталкивающих материалов:

после застывания бетонной смеси опалубка убирается, а на стену фундамента наплавляют рулонный тип стройматериала либо напыляют «жидкую резину»;
в качестве стационарной опалубки при заливке растворной смеси пускают в ход экструдированный пенополистирол. Данный стройматериал отличается отменной водонепроницаемостью и способен выполнять одновременно несколько полезных функций — утепляет цокольную часть сооружения, а также исключает впитывание влаги.
чтобы обеспечить хороший отвод влаги от основы строения, необходимо сделать правильный дренаж. Для этих целей монтируется круговая и пластовая дренажная система, а затем дренажный колодец с последующей установкой насоса.

Устройство монолитной ленты

Монтаж ленточной части фундамента полностью повторяет технологию, описанную в СНиП 3.02.01-87. Алгоритм создания монолитной ленты следующий:

Устройство опалубки из досок. Опалубка должна выполняться для ленты по всей высоте, в т.ч. для мелкозаглубленной части.
Подсыпка траншеи гравийно-песчаной смесью слоем 10 см с последующей утрамбовкой.
Укладка гидроизоляционного слоя: гидроизола, рубероида.
Вязка армирующего каркаса на 4 или 6 стержней рифленой арматуры А3 сечением 10-12 мм.
Соединение армокаркаса ленты с выпускной арматурой буронабивных опор.
Заливка монолитной ленты бетонной смесью класса В15…17,5 с утрамбовкой каждого слоя в 20-30 см.
В период затвердевания бетона осуществляется стандартный уход за ж/б изделиями.

Плюсы и минусы столбчато-ростверковых фундаментов

Ростверк из металлических пластин.

9 основных плюсов СРФ

Относительная простота монтажа. Все работы по подготовке, заливке/завинчиванию свай и ростверка можно выполнить самостоятельно без привлечения большого количества людей и дорогостоящей техники.
Универсальность. Можно возводить на любых грунтах, в том числе тех, где нет возможности использовать другие виды фундаментов.
Малые теплопотери. Фундамент располагается на некотором расстоянии от земли, что позволяет сохранять тепло в зимний период.
Снижение вибрации. Ростверковое соединение столбов позволяет избежать вибрации здания, расположенного даже около железной дороги.
Экономичность. Малые затраты на подготовительные работы, нет необходимости в дорогостоящей технике (исключение – фундамент на забивных сваях), для частного строительства ЖБИ-фундамента достаточно бригады в несколько человек и бетононасоса для заливки столбов и ростверка.
Идеально подходит для участков с высоким уровнем грунтовых вод.
Нет необходимости в сложных земляных работах, таких, например, как рытье траншей и котлованов.
Долговечность. Фундамент на железобетонных или металлических сваях прослужит длительный срок.
Хорошая несущая способность.

Пример бетонированного ростверка.

Минусы свайно-ростверковых фундаментов

В домах со свайно-ростверковым фундаментом сложно сделать цокольный этаж, так как придется заполнять расстояние между свайными столбами, а это требует значительных материальных и трудозатрат.
Сложности при определении характеристик грунта. Так как сваи погружаются на определенную глубину без удаления верхних слоев грунта, возможность изучить особенности опорного слоя почвы затрудняется. При самостоятельном возведении фундамента геодезические исследования следует в обязательном порядке предоставлять профессионалам и при расчетах учитывать тот факт, что несущая способность опорного слоя почвы может оказаться ниже предполагаемой.
При сильном промерзании почвы, если сваи установлены недостаточно глубоко, может произойти разрыв основания, что приведет к повреждению здания.
Недостаточная стойкость к опрокидыванию. Поэтому возможно, но не рекомендуется возводить СРФ на интенсивно набухающих и просадочных грунтах.
Монтаж фундамента невозможен при минусовых температурах.
Возможность неравномерного проседания СРФ. Несмотря на то, что теоретически нагрузки должны распределяться равномерно, на практике часто выходит перевес той или иной части дома, что может привести к перекосу и даже разрушению здания. Ростверк частично сглаживает неравномерность, но при неправильном расчете нагрузок, фундамент может прийти в негодность.
Пространство между полом и земляным пластом идеальное место для мелких животных – котов, собак, грызунов, змей. В летний период там прохладно, зимой относительно тепло – это идеально место для разнообразной живности. Чтобы обезопасить жилище от подобных соседей, необходимо еще на стадии возведения установить преграды на глубину от 0.5 метра.

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

Стойки.
Висячие.

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП 2.02.03-85 – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

диаметр;
марку бетона;
вид армирования;
глубину бурения;
механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
Монтаж обсадной трубы (в сыпучих и сырых грунтах).
Установку арматурных каркасов.
Бетонирование скважины.
Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Устройство ростверка

Варианты ростверковых конструкций:

Высокий. Находится на возвышении от земли — на 15 см. Рекомендуется на склонах, возвышенностях, где участок имеет большие неровности. Соблюдение зазора между землей и ростверком необходимо для предотвращения разрушения в случае морозного пучения.

Высокий

Повышенный. Высота возвышения над землей — до 10 см. Способ менее затратный, но требует вложений на отделку фасадной части.
Заглубленный. Выкапывается ленточная траншея, с учетом высоты ростверка, монтируются сваи, переходят к заливке ленточной конструкции. Ростверк имеет свободное пространство от земли, но верхняя часть возвышается. Получается заглубленная конструкция.

Чтобы пространство между землей и бетонной основой не заполнялось, рекомендуется по периметру установить ограничители в виде прямого шифера или листового металла.

Как собрать опалубку

Первый этап — монтаж опалубки. Нужно накидать песчано-гравийную подушку, толщиной 10-20 см. Производится некрепкая бетонная стяжка, поверх укладывается гидроизолирующий слой. Сборка опалубки производится из деревянных щитов.

Обвязка производится для скрепления прутьев, свайной конструкции, образуя монолит.

Примерный план армирования

Заливка бетона

Третий этап – заливка бетоном. Необходимо утрамбовать, пройдя лопатой по бетону, разрезая. Затем, бетон необходимо прикрыть полиэтиленовой пленкой, периодически увлажняя, выдержать 28 дней.

Цена фундамента на буронабивных сваях с верхним ростверком под ключ, руб.

Верхняя лента, м*м	d=300мм(диаметр столба)h=300мм(высота ленты)b=300мм(ширина ленты)	d=400мм(диаметр столба)d=400мм(высота ленты)d=400мм(ширина ленты)
6х6	158 000 р.	167 000 р.
6х8	165 000 р.	188 000 р.
8х8	181 000 р.	209 000 р.
8х10	202 000 р.	229 000 р.
10х10	215 000 р.	248 000 р.
10х12	233 000 р.	269 000 р.
12х12	255 000 р.	287 000 р.

*При условии, что на участке имеется электричество, вода и условия для проживания бригады. В стоимость входит:

Выезд специалиста, планировка территории, подготовка тех. задания
Земляные работы, буровые работы, устройство скважин под столбы, рытье траншеи
Песчаная подушка под фундамент
Монтаж опалубки
Вязка арматуры
Заливка бетона
В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от КАД)

Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции. **Позвоните нам для того чтобы узнать более точную стоимость буронабивного фундамента с верхним ростверком, и получить смету.

Бесплатная консультация инженера +7 (812) 602-76-97

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

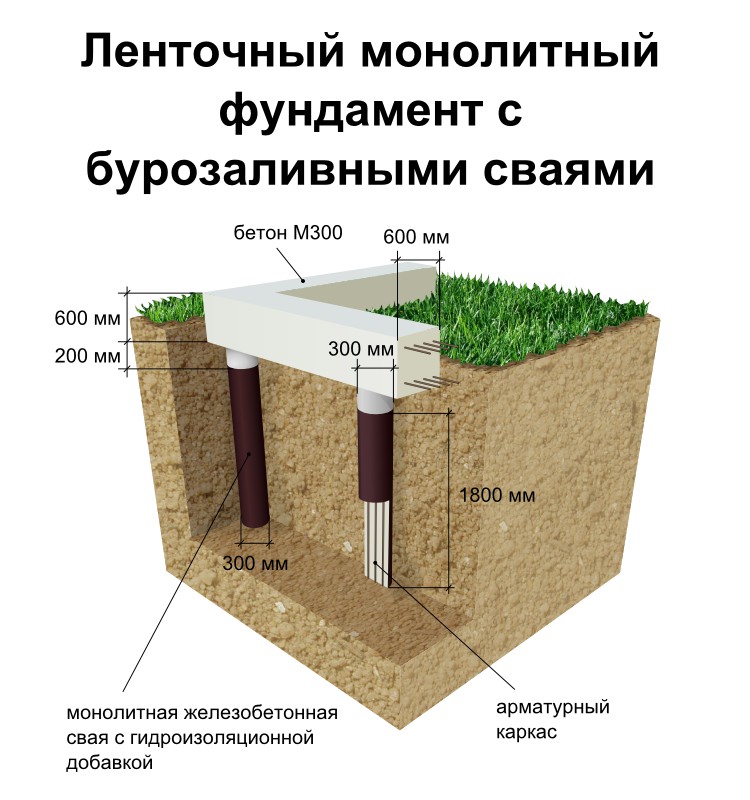

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

https://youtube.com/watch?v=CQNH9Urpa6k

Частичная и полная опалубочная конструкция

Обустройство опалубки буронабивного основания строения Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.

Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.

Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.

Укладка бетона

Схематическое отображение составляющих элементов буронабивного основания После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:

кварцевый песок;
щебень/гравий (прочных пород).

Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.
