Свайно-ростверковый фундамент своими руками

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = ). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Технология монтажа буронабивных свай: пошаговая инструкция

До начала работ тщательно изучают грунты, выполняют все важные расчеты, закупают материал, продумывают все этапы и лишь после этого приступают к сооружению буронабивного фундамента с бетонным ростверком.

Подготовка местности и разметка будущего фундамента

Сначала нужно очистить местность от мусора и всего ненужного, снять плодородный слой земли, выполнить обноску, чтобы разметка не мешала выполнению земляных работ. Обноску делают из древесины, устанавливают со стойками и перемычками по периметру сооружения на определенном расстоянии так, чтобы можно было свободно бурить скважины.

К доскам обноски крепят гвозди, к ним привязывают шнур, который обозначает оси будущего здания. Все линии должны быть строго параллельными и перпендикулярными, ровность проверяют уровнем.

Бурение скважины

Скважины бурят по разметке на глубину, высчитанную по формуле. Диаметр скважины соответствует диаметру опор. Когда бур достигает нужной глубины, его вытаскивают, из скважины удаляют рыхлую почву, трамбуют опорную часть, засыпают песчаную подушку слоем 30-50 сантиметров.

Установка обсадных труб

Обсадные трубы не позволяют сыпаться стенкам скважины, гарантируют безопасность выполнения работ. На суглинках и плотных глинистых почвах можно обойтись без труб, но если работы ведутся на болотистых участках либо все этапы реализуются своими руками, лучше устанавливать трубы. Внутри них проще создавать армирование, которое определяется несущей способностью сваи.

Обсадными трубами могут быть любые изделия нужного сечения из пластика, металла, асбоцемента. Можно приобрести специальные обсадные трубы именно для скважин. Трубы устанавливаются в подготовленные скважины строго вертикально, зазоры засыпают землей и уплотняют.

Армирование

Для создания армировочного каркаса используются рифленые прутья нужного диаметра. Технология простая: внутри опоры устанавливают 4-6 прутьев по окружности на 3-5 сантиметров меньше трубы. Прутья вяжут проволокой, крепят хомутами. Готовый армокаркас монтируется в скважину внутри трубы и заглубляется в почву (для этого длина прутьев должна на 30 сантиметров превышать длину труб).

Заливка бетонной смеси

Для заливки используют бетон прочностью минимум класса В12.5, оптимально брать В15. Для заливки в устье скважины устанавливают воронку, которая позволяет препятствовать появлению пустот. Смесь заливают медленно, слоями толщиной в 50 сантиметров, уплотняя на протяжении 10 минут. Через 5-7 дней можно начинать монтаж ростверка.

Полезные советы как избежать ошибок.

Конечно же, чтобы избежать большого количества ошибок и сделать долговечную основу для дома очень важно придерживаться строительных норм, или, как их еще называют Сводов Правил. Но здесь будет небольшая подсказка, как избежать некоторых ошибок при возведении свайно-ленточного фундамента своими руками

1. Все опоры фундамента, должны находится на одном уровне от земли. Этому может помешать неровная поверхность. Так как сваи необходимо устанавливать в непромерзающий слой грунта, ниже точки промерзания, то, возможно, некоторые из них придется подрезать (конечно же, если речь идет не о буронабивных сваях). Поэтому, если нет уверенности в абсолютной плоскости участка, то лучше обратиться к геодезисту, который поможет разобраться с этой проблемой.
2. Ни в коем случае не стоит упускать пункты, в которых присутствует песчаная подушка. Хоть это и может показаться несерьезным, но она необходима для повышения устойчивости фундамента, поэтому не стоит закрывать на нее глаза, относиться к этому шагу легкомысленно.
3. Не стоит начинать какую-либо, даже подготовительную, деятельность по установке свайно-ленточного фундамента без предварительно подготовленного проекта с точным расчетом. К сожалению, на глаз такая работа не делается. Тем более, если этот опыт является первым. Всегда есть возможность сэкономить силы, нервы, финансы, обратившись за помощью к более умелым строителям.

Усиление ленты свайного фундамента.

Чтобы построить дом без погреба и цоколя, следует выбрать фундамент винтовой. Он состоит из свай, которые вкручиваются в землю как шурупы. Не рекомендуется для твердых почв. Как правильно установить винтовые сваи для фундамента своими руками — нагляднее покажет видео.

Процесс строительства состоит из следующих этапов:

1. определяем количество необходимых опор и величину нагрузки на них. Расчет нагрузки на болтовые сваи для фундамента производится по формуле: площадь дома x (40 + 15xV), где B — высота фасада здания;
2. делаем разметку на земле при помощи кольев и веревки;
3. просверливаем отверстия под свай. Их диаметр должен быть немного меньше диаметра лопастей сваи; устанавливаем опоры;

Важно! Обязательно используйте уровень для соблюдения строгой вертикальной установки. Если опора неровная, фундамент не выдержит нагрузки

лишняя длина сваи удаляется дробилкой; К обрезному краю опоры приваривается стальная площадка. К нему прикреплен металлический швеллер.

Как сделать свайный фундамент из проволочной сетки.

Проволочная сетка — это часть фундамента, возвышающаяся над поверхностью земли. Он предназначен для распределения нагрузки на свайную конструкцию. Для изготовления ростверка используются железобетонные или металлические балки, объединяющие сваи в единую конструкцию. Чтобы правильно построить ростверк, необходимо соблюдать следующую последовательность:

Возводится опалубка; проложена арматура. Его тщательно укрепляют, чтобы избежать возможного смещения; заливается бетон. Убедитесь, что нет протечек за пределы опалубки; воздух выходит из бетона. Делать это можно с помощью обычной арматуры;

Процесс застывания винтовых свай.

Для этого накройте его полиэтиленовой пленкой. В течение недели необходимо периодически снимать полиэтилен и поливать конструкцию; затем снимается опалубка.

Чтобы построить прочный и надежный дом, нужно правильно обустроить его фундамент. Перед тем как приступить к строительству, внимательно ознакомьтесь с основными принципами кладки постройки и основными правилами монтажа. Соблюдая все необходимые технологии, вы отлично справитесь с самостоятельным возведением фундамента.

Плюсы или преимущества конструкции

Преимущества и недостатки будем рассматривать только относительно второй и третьей конструкций: мелкозаглубленного и подвесного свайно-ростверкового фундамента. Заглубленная технология практически не применяется в частном строительстве вследствие высокой стоимости, а также потому, что условия, при которых нужно изготавливать такой сложный тип фундамента, встречаются крайне редко.

Плюсом незаглубленного свайно-ростверкового фундамента является ощутимая экономия средств на возведение основания, в сравнении с обустройством полноценного ленточного фундамента. С одной стороны несущая способность такой ленты будет гораздо выше, чем просто у мелкозаглубленного ленточного основания без свай, с другой суммарное количество бетона на сваи и ростверк будет гораздо меньше, чем на получение заглубленной бетонной ленты без дополнительных опор.

Prev
1of1
Next

Именно эта причина, как правило становится главной в процессе принятия решения об изготовлении основания дома из неглубокого ростверка, соединяющего опорные столбы. Других преимуществ у данной конструкции перед ленточным фундаментом нет, а сравнивая её с обычным столбчатыми опорами можно сказать только одно — опоры, соединенные ростверком, конечно, обладают большей несущей способностью, чем просто отдельные столбы или сваи.

Относительно подвесного свайно-ростверкового фундамента, то здесь также главное преимущество находится в сфере низких затрат на строительство. Кроме того при обустройстве бетонной ленты над землей, не возникает необходимости предварительно подготавливать грунт под заливку фундамента. Не нужно рыть котлован и обустраивать опорную подушку из песка.

Когда для дома больше всего подходит свайный фундамент?

Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.

При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.

Плюсы этого типа оснований

Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.

Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.

Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.

При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.

Минусы

Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.

Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.

Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой

Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги

Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.

В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины

При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.

Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.

Назначение и функции.

Устройство свайного ростверкового фундамента. Сваи оптимальны на участке со сложным рельефом.

При проектировании собственного частного дома обязательно нужно разобраться, что это такое свайный фундамент с монолитным ростверком, и подходит ли он для этого конкретного случая.

В качестве несущих опор сваи являются оптимальным вариантом в сложных геологических условиях, когда силы пучения оказывают значительное воздействие на подземные конструкции, а большой уровень промерзания потребует заглубления монолитной ленты свыше 2 м.

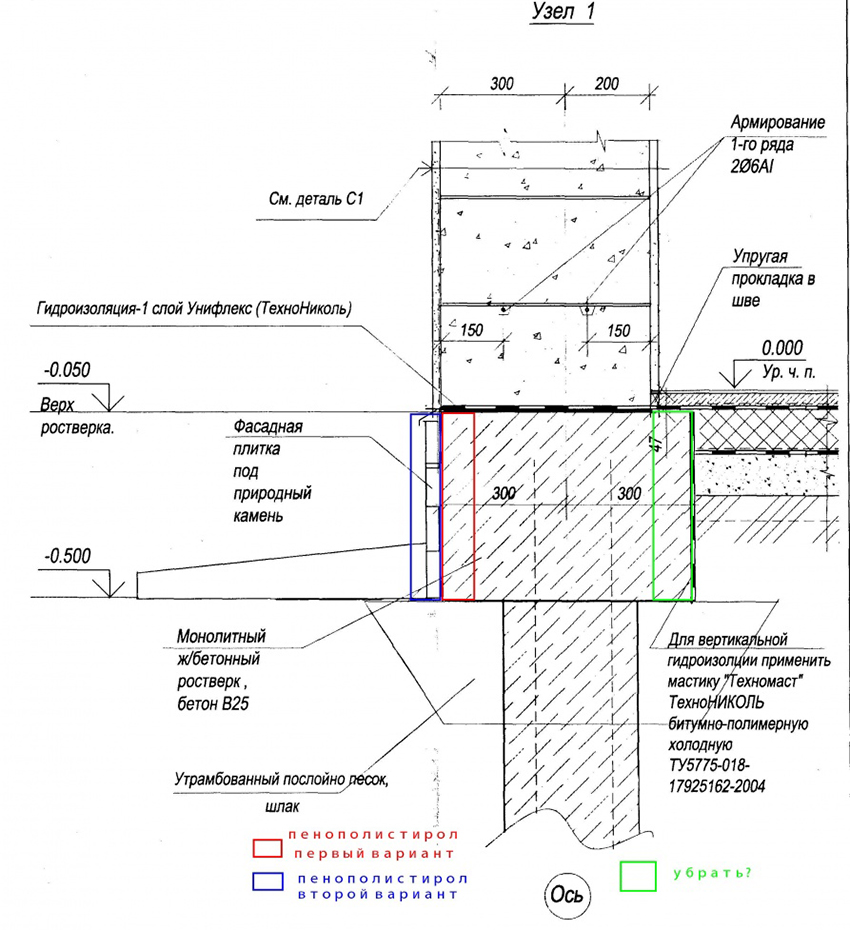

На схеме показано, как работает конструкция свайного ростверка:

Свайно ростверковый фундамент плюсы и минусы фото.

Технология изготовления отличается от обычной установки здания на сваи тем, что все опоры связываются в единое основание цельным поясом, принимающим и распределяющим нагрузки на столбчатые опоры.

Виды ростверка.

Виды ростверка. Ростверк соединяет сваи между собой.

Проектным расчетом, исходя из условий участка и общего веса здания, выбирают, какой вид свайно-ростверкового фундамента целесообразно применить.

На решение оказывает влияние необходимость устройства под венцом вентилируемого подполья, возможность подтопления паводковыми водами, уклон (рельеф) площадки.

Исходя из таких условий, определяют высоту ростверка свайного фундамента:

Свайно ростверковый фундамент плюсы и минусы.

Низкий ростверк имеет достоинства ленточного фундамента.

Устройство свайного ростверкового фундамента.

Низкий ростверк является комбинацией незаглубленного ленточного фундамента со сваями, что существенно повышает надежность, жесткость, устойчивость всей несущей конструкции.

Этот вариант сочетает достоинства свайного и ленточного типа фундаментов, при том, что объединение значительно компенсирует недостатки, проявляющиеся по отдельности:

• весовая нагрузка здания передается на фундаментную бетонную ленту и за счет наличия армирующего каркаса перераспределяется на всю площадь опоры;
• монолитная низкая лента опирается своей нижне частью между сваями на подушку (грунт), обеспечивая площадь контакта с опорой по всему периметру;
• зимой воздействие сил у поверхности компенсируется заглубленными столбами свай.

Высокий ростверк. Повышенные ростверки применяют на сложных неустойчивых почвах.

С повышением уровня грунтовых вод растет высота бетонного ростверка относительно поверхности почвы.

Повышенный тип используют на плывунах, торфяниках, карстовых, лесовых, плодородных почвах, толщиной больше 1,4 м.

Такое расположение исключает воздействие боковых сил на монолитный ростверк, а сваи являются не только опорами, но и якорем в подвижных породах.

Устройство такого фундамента сокращает объемы производства земляных работ, потребует меньшего количества материалов и денежных затрат, чем бетонная лента или плита. При монтаже монолитный железобетонный ростверк потребует точного соблюдения проектных размеров и технологии производства работ.

Материал для ростверка.

Деревянный брус — наиболее дешевый материал.

Основой для ростверка под свайный фундамент выбирается сырье, способное по своим характеристикам длительно выдерживать постоянную и переменную нагрузки, заложенные в проектный расчет дома.

Прочный ростверк на сваях изготавливают из таких материалов:

• стальные профили (швеллер, двутавровая балка);
• деревянный брус (оцилиндрованное бревно);
• бетонное (железобетонное) литье.

Низкий свайно-заглубленный фундамент может быть только с бетонным ростверком.

Материал для ростверка.

Бетонные конструкции применяют для тяжелых домов.

Высокими делают металлические ростверки, так как при своей большой прочности они нуждаются в защите от влаги.

Железобетонный тип, возвышающийся над землей, применяют при постройке достаточно тяжелых домов, так как на высоте бетонирование потребует хорошей опалубки.

Как опирают свайный фундамент с ростверком из разных материалов на сваи представлено на схеме:

Свайно ростверковый фундамент плюсы и минусы.

Перед тем, как рассчитать несущую способность свайных фундаментов с учетом общей нагрузки, надо принять к сведению, что запас прочности для них должен составлять 1,4 (в других типах оснований обычно рассчитано на 1,2).

Плюсы и минусы

К плюсам свайного фундамента относят:

• Возможность устройства на слабом типе грунтов.
• Высокая прочность.
• Безопасный для окружающих зданий монтаж. Риск повреждения существующих фундаментов существенно ниже, чем при устройстве фундамента в траншеях и котлованах.
• Экономия при монтаже ввиду отсутствия необходимости:
  • проведения земельных работ,
  • ограждения значительных площадей на местности;
• Устойчивость к действию грунтовых вод.

Минусами же устройства подобных фундаментов являются:

• Необходимость создания скважин под некоторые виды свай, для чего требуется привлечение дополнительной техники и оборудования. Увеличивает стоимость работ.
• Опасность процесса устройства скважин (например, посредством взрыва).
• Вредные условия для работников при монтаже (шум, вибрация, поднимаемая пыль).
• Дороговизна готовых свай (особенно большой длины).

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Технология проведения работ

Алгоритм работы следующий:

1. Подготавливают арматуру – нарезают прутья на отрезки нужной длины с помощью болгарки.
2. Изгибают гладкие прутья, придавая им нужную форму.
3. Размещают две рифленых арматуры параллельно друг к другу на рабочей поверхности.
4. Надевают на продольные прутья заготовленные квадраты и фиксируют с помощью сварки или обвязывают проволокой.
5. Переворачивают конструкцию и фиксируют две оставшиеся продольные арматуры.
6. Покрывают металлический каркас гидрофобным составом.

Готовый армокаркас устанавливают внутри скважины и заливают бетонным раствором. Над поверхностью бетона должны выступать прутки для связки с ростверком.

Изготовление арматурного каркаса для буронабивных свай — в видео:

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.
