Электрическая печь для бани выбор или сборка своими руками

Инструкция по изготовлению

Изготовление электропечи для сауны закрытого типа своими руками состоит из следующих действий:

1. Разработки детального чертежа на бумажном носителе с определением оптимальных габаритов, необходимой для нагрева мощности, местоположения будущего прибора. Обычно корпус электропечи делают небольшим по объёму, основное пространство в их конструкции занимает корзина для каменной засыпке. Форма корпуса может быть любой, но удобнее при эксплуатации будет прямоугольная печь. Она более устойчивая, способна сохранять свою форму длительный период времени. Благодаря тому, что её угловые зоны практически никогда не раскаляются, соблюдается баланс тепловых потоков и равномерность нагрева помещения.

Расчёта количества ТЭНов для печи, исходя из мощности одного элемента.

Разметки на стальном листе деталей корпуса и отрезания нужных частей.

Соединения ТЭНов в одну конструкцию с помощью металлических полос.

Закрепления ТЭНов на одной из сторон. Их монтируют к одной из сторон печи — боковой или нижней, используя болты или сварку. Расстояние от нагревательных элементов до металлических стен корпуса должно быть таким, чтобы в этот зазор мог уместиться лист асбеста. Коэффициент теплоотдачи его минимальный, поэтому никакого нагрева корпуса непосредственно ТЭНами не случиться.

Сборки корпуса печи. Детали из листовой стали скрепляют с помощью сварки или на болтах.

Приварки ножек из арматуры снизу корпуса печи для установки на пол.

Укладки камней плотными слоями, без зазоров и больших щелей. Снизу кладут более крупные камни, а затем меньшей фракции. Между ТЭНами и наполнителем должен оставаться небольшой зазор для воздушной конвекции, последний его ряд должен полностью закрыть ТЭН, но не быть его выше, чем на 8 см. При укладке камней нагревательные элементы обязательно нужно придерживать.

Изготовления защитного кожуха печи из листовой стали или шамотного кирпича.

Монтажа электроинструментов в печи. Для этой печи берут за основу несложную принципиальную электросхему: напряжение от сети подаётся на клеммы контролёра пульта, а провода, идущие от отопительного аппарата присоединяются к выходным клеммам.

Монтажа пульта управления печи. В парилке поддерживается высокий уровень температур и влажности, поэтому пульт должен быть установлен на стенку в другой комнате, где температура не выше 25 — 28 градусов. Провода от пульта должны в электрощитке подключены к отдельному автоматическому выключателю и прокладываться в защитных гофрированных рукавах. Предварительно под разводку проводов в стенах пробивают специальные штробы, которые после монтажа провода заделывают негорючим стройматериалом, например, цементно — песчаной смесью.

Установки датчиков контроля температур и уровня влажности электрической печи. Для их подключения используют термостойкие кабели, цельные по длине, без соединений. Обычно их крепят сверху агрегата, над полками или над входной дверью в парную.

Устройства заземляющего контура. Электрическая печь должна подключаться к линии собственного заземляющего контура, который рекомендуется прокладывать в земле на стадии строительства сауны. К печи его подводят с использованием защитных кабельных каналов. Если в своё время о заземлении не побеспокоились, то заземляющий кабель печи нужно соединить с нулевой клеммой электрического щитка.

Монтажа терморегулятора. Его устанавливают внутри конструкции и используют для измерения и регулировки температуры нагрева камней.

Облагораживания внешнего вида печи. Деталей корпуса зачищают наждачкой, обезжиривают бензином или ацетоном, грунтуют и окрашивают двумя слоями термостойкой краски;

Проверки работы печи, безопасности установки и подключения.

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Достоинства и недостатки электропечей

Электрическая печь для бани и сауны – востребованный тип отопительных приборов, который обладает рядом существенных достоинств:

• возможность быстрого прогрева помещений и поддержание оптимального температурного режима длительное время;
• эргономичный корпус и небольшой вес для удобства эксплуатации в малогабаритной парной;
• доступность монтажа без необходимости получения разрешительных документов;
• экономия полезного пространства при эксплуатации устройства, поскольку нет необходимости хранить дрова или другие топливные материалы;
• простая и безопасная конструкция без дымоотвода, которая подходит для установки в городских квартирах;
• простота и доступность технического обслуживания;
• удобная система управления температурными режимами благодаря встроенному регулятору;
• наличие предохранительного элемента, обеспечивающего дополнительную защиту от перегрева корпуса;
• отсутствие вредных газов при работе устройства;
• надежная тепловая защита от возможного возгорания воспламеняемых объектов, вблизи которых расположена печь.

Имеются у электрических печей и некоторые недостатки, которые стоит учитывать при выборе подобного оборудования:

• высокое потребление электроэнергии, что накладывает ограничения на частоту и продолжительность проведения процедур;
• Низкая тепловая мощность устройств по сравнению с газовыми и дровяными аналогами.

Преимущества использования электрокаменкой

Главное, за что ценят и любят аппарат на электроподогреве, — это точная настройка нагрева:

• С помощью фирменной электрокаменки можно своими руками плавно подстраивать нагрев каменного балласта, соответственно, подбирать наиболее комфортную температуру и влажность воздуха в парилке;
• Поддерживать в воздухе бани определенные ароматы, менять их, подстраиваясь под вкусы посетителей, и даже лечить парами от травяных настоев;
• Процесс управления «накатом» пара становится относительно безопасным, без термических ударов и ожогов, как для банщика, так и для обычных посетителей бани.

Правильно выбрать для парилки обычную дровяную каменку, угадать с ее расположением и мощностью довольно сложно. Зачастую приходится утеплять стены в бане, добавлять вентиляцию. Поэтому нередко вместо возни со стройкой хозяева устанавливают в бане капитальную дровяную или угольную печь, чаще всего кирпичную с камином, а для парилки или жаркой сауны монтируют электрокаменку.

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
2. Внутри приваривают уголки для размещения колосника.
3. Закрывают задние стенки каменки и зольника.
4. Для дымохода делают отверстие и приваривают трубу.
5. Внутри приваривают патрубок.
6. Патрубок приваривают к дымоходу.
7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

• труба диаметром 70 см толщиной 5-8 мм;
• листовой металл 5-8 мм и 2 мм толщиной;
• трубы диаметром 7 см;
• электроды;
• сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

• много элементов, которые увеличивают время изготовления;
• агрегат получается больших размеров;
• очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

• труба для дымохода и основы
• лист металла;
• пруты;
• колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу. Агрегат для бани своими руками:

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

• 2 трубы разного диаметра квадратного сечения;
• уголки из металла;
• колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Инструкция по изготовлению

Изготовление электропечи для сауны закрытого типа своими руками состоит из следующих действий:

1. Разработки детального чертежа на бумажном носителе с определением оптимальных габаритов, необходимой для нагрева мощности, местоположения будущего прибора. Обычно корпус электропечи делают небольшим по объёму, основное пространство в их конструкции занимает корзина для каменной засыпке. Форма корпуса может быть любой, но удобнее при эксплуатации будет прямоугольная печь. Она более устойчивая, способна сохранять свою форму длительный период времени. Благодаря тому, что её угловые зоны практически никогда не раскаляются, соблюдается баланс тепловых потоков и равномерность нагрева помещения.

2. Расчёта количества ТЭНов для печи, исходя из мощности одного элемента.

3. Разметки на стальном листе деталей корпуса и отрезания нужных частей.

4. Соединения ТЭНов в одну конструкцию с помощью металлических полос.

5. Закрепления ТЭНов на одной из сторон. Их монтируют к одной из сторон печи – боковой или нижней, используя болты или сварку. Расстояние от нагревательных элементов до металлических стен корпуса должно быть таким, чтобы в этот зазор мог уместиться лист асбеста. Коэффициент теплоотдачи его минимальный, поэтому никакого нагрева корпуса непосредственно ТЭНами не случиться.

6. Сборки корпуса печи. Детали из листовой стали скрепляют с помощью сварки или на болтах.

7. Приварки ножек из арматуры снизу корпуса печи для установки на пол.

8. Укладки камней плотными слоями, без зазоров и больших щелей. Снизу кладут более крупные камни, а затем меньшей фракции. Между ТЭНами и наполнителем должен оставаться небольшой зазор для воздушной конвекции, последний его ряд должен полностью закрыть ТЭН, но не быть его выше, чем на 8 см. При укладке камней нагревательные элементы обязательно нужно придерживать.





















9. Изготовления защитного кожуха печи из листовой стали или шамотного кирпича.

10. Монтажа электроинструментов в печи. Для этой печи берут за основу несложную принципиальную электросхему: напряжение от сети подаётся на клеммы контролёра пульта, а провода, идущие от отопительного аппарата присоединяются к выходным клеммам.

11. Монтажа пульта управления печи. В парилке поддерживается высокий уровень температур и влажности, поэтому пульт должен быть установлен на стенку в другой комнате, где температура не выше 25 – 28 градусов. Провода от пульта должны в электрощитке подключены к отдельному автоматическому выключателю и прокладываться в защитных гофрированных рукавах. Предварительно под разводку проводов в стенах пробивают специальные штробы, которые после монтажа провода заделывают негорючим стройматериалом, например, цементно — песчаной смесью.

12. Установки датчиков контроля температур и уровня влажности электрической печи. Для их подключения используют термостойкие кабели, цельные по длине, без соединений. Обычно их крепят сверху агрегата, над полками или над входной дверью в парную.

13. Устройства заземляющего контура. Электрическая печь должна подключаться к линии собственного заземляющего контура, который рекомендуется прокладывать в земле на стадии строительства сауны. К печи его подводят с использованием защитных кабельных каналов. Если в своё время о заземлении не побеспокоились, то заземляющий кабель печи нужно соединить с нулевой клеммой электрического щитка.

14. Монтажа терморегулятора. Его устанавливают внутри конструкции и используют для измерения и регулировки температуры нагрева камней.

15. Облагораживания внешнего вида печи. Деталей корпуса зачищают наждачкой, обезжиривают бензином или ацетоном, грунтуют и окрашивают двумя слоями термостойкой краски;

16. Проверки работы печи, безопасности установки и подключения.

Электрокаменка для сауны своими руками – современный аналог дровяных печей

Большинство из нас наверняка видели печь-каменку. Электрическая каменка по своему исполнению несильно отличается от кирпичного аналога. Это металлическая прямоугольная конструкция, у которой с трех сторон имеются вертикальные вентиляционные каналы. Построенная электрокаменка для сауны своими руками обязательно имеет несколько стальных экранов, размещенных друг за другом. Их задача заключается в ограничении распространения тепла. Внутри сооружения укладывают тщательно промытые камни размером 4-8 см прямо на решетки.

Возведенная электрокаменка для сауны своими руками может иметь различную мощность, которая определяется объемом парилки. Вес же используемых камней влияет на то, сколько времени потребуется на нагревание парилки. Если в каменке присутствует не слишком много камней, долго ждать достижения оптимальной температуры не придется. Если же в нее уложить большое количество камней, то владельцу такой каменки обеспечен «мягкий и пышный» пар.

Выбираем электрокаменку для бани

Чтобы в парилке было приятно находиться, многое зависит от того, какие электронагреватели используются в печи-электрокаменке.

Современные модели обычно оснащаются трубчатыми электронагревателями либо новейшими модификациями — низкотемпературными лентами-пластинами.

Если в бане стены и потолок достаточно хорошо удерживают тепло внутри и мало нагреваются, имеет смысл установить в ней модель небольшой мощности, ориентируясь на следующие приблизительные нормы, подтвержденные многолетней практикой:

• В обычной бревенчатой бане на каждый кубометр объема должно приходиться 1,4-1,8 кВт мощности.
• В бане с панельными стенами на каждый кубометр объема должно приходиться 0,6-0,8 кВт мощности

Преимущества использования тэнов:

• Чрезмерное нагревание рабочего элемента;
• Расходование кислорода;
• Высокие затраты электроэнергии;
• Длительное время разогрева помещения (чтобы выйти на уровень 90 градусов, требуется 50 минут);
• Невысокий КПД печей — 75% .

Преимущества низкотемпературной ленты-пластины:

• Невысокая температура нагревательного элемента;
• Сохранение кислорода;
• Низкие траты электроэнергии;
• Небольшое время, необходимое на разогрев помещения (требуется полчаса, чтобы выйти на 90 градусов);
• Высокий КПД печей — 98%;
• Экологичность;
• Пожаробезопасность;
• Длительный срок службы.

Электрические каменки отличаются от дровяных аналогов тем, что здесь предусмотрена возможность в автоматическом режиме поддерживать необходимую температуру в помещении.

В подобных моделях может быть реализовано три варианта управления:

1. Обычное — используется щит управления.
2. Дистанционное — в качестве элемента управления может выступать выключатель в центральной диспетчерской, компьютер и даже телефон при наличии необходимого оснащения.
3. Программное — устанавливается определённый алгоритм работы на конкретный промежуток времени, например, неделю.

Установка электрокаменки

В качестве места установки электрокаменки используется асбестоцементная плита.
Для соблюдения противопожарной безопасности можно: установить печь на расстоянии в соответствии с действующими нормами или закрепить на расположенных рядом с печью стенах негорючие экраны. Чтобы не обжечься при пользовании печью, металлические крепежи нужно вкрутить в деревянные конструкции до упора
Также можно выбрать для крепёжных элементов недоступные места и устроить по периметру каменки деревянное ограждение.
Для сохранения устойчивости в помещении важно, чтобы пол не был скользким. При этом порог не должен выступать на фоне дощатого настила, для его опор выбирают место рядом с краями.
Чтобы при нахождении рядом с печью ваше самочувствие не ухудшилось, нужно проверять правильность функционирования вентиляции.
Для укладки электрических проводов выбирают места, куда не будет доступа для влаги
Это позволит исключить вероятность поражения током. С этой же целью выполняют и заземление корпуса печи

Чтобы по неосторожности кто-то не коснулся их, на нем дополнительно устанавливают деревянные перила.
В целях безопасности шкаф управления должен быть выведен в предбанник.

Внимание! Если вы собрались воспользоваться электропечью, настоятельно рекомендуем узнать у мастеров-электриков, удастся ли выполнить подключение электрокаменки выбранной мощности для бани к действующей электрической бытовой сети с учетом мощности электропроводки и предохранителей

Преимущества и недостатки

Свою известность банные электропечи заслужили благодаря тому, что они:

• быстро и равномерно разогревают помещение, поддерживают температуру;
• не имеют дымоотвода и, соответственно, грязи и золы;
• более прочные и долговечные;
• просты в управлении и применении. Нужно всего лишь выставить нужную температуру и можно подготавливаться к банным процедурам;
• имеют встроенный или выносной пульт управления с регулировкой параметров, которым оснащено большинство моделей. Отключать нагреватель можно в любой промежуток времени;
• имеют защитные предохранители, которые встроены в термостат. Они не позволяют ему перегреваться;
• из-за отсутствия угарного газа, абсолютно безопасны;
• позволяют экономить время;
• оснащены автоматическим отключением нагревательных элементов и хорошо продуманной цикличностью;
• компактны.

Единственным минусом данных печей являются большие затраты электроэнергии.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

О будущей конструкции

Устройство самодельной электрической печи для сауны

Простейшая модель электропечи состоит из корпуса коробчатой формы, внутри которого размещают бак с дверцей на горловине для подлива воды и несколько сваренных между собой ТЭНов. Сверху и между ними выкладываются камни. Нагреваясь камни отдают тепловую энергию в парную, поднимая температуру в ней до оптимального уровня.

Для металлических конструктивных элементов используют нержавеющую сталь, которая не корродирует в воде, не прогорает под воздействием высоких температур и не выделяет вредных веществ.

По возможности, управление прибором осуществляется электронным пультом, который должен находиться вне парной. Он соединяется с блоком нагрева печи электрическим кабелем.

Система нагрева срабатывает через включение таймера. Максимально допустимый уровень нагрева ТЭНов — 650ºС. Если температура снижается до 600ºС срабатывает датчик и загорается лампочка «Нагрев». Прогрев камней происходит при нахождении таймера в режиме ожидания.

Как только верхний слой камней нагреется до 550ºС таймер срабатывает и включается лампочка в позиции «Готово».

Камни также можно выложить сверху корпуса над ТЭНами на металлическую решётку, сваренную из арматуры и во время банных процедур поливать их водой или настоем трав для образования пара.

Размеры

Чем меньше сауна, тем большее значение приобретает размер печи. Маломощные каменки и по габаритам обычно весьма скромны. В качестве примера можно назвать печь Compact фирмы Harvia – ее ширина 24,5-30 см, глубина 22 см, высота 54 см. Весит она всего 9 кг (без камней). Другая модель той же фирмы – Vega Compact – весит еще меньше: 7 кг и имеет габариты: 28х29,5х50,5 см.

ВАЖНО! Информация о размерах является существенной для выбора, поэтому всегда указывается в каталогах. Дальнейшая информация пригодится тем, кто уже успел приобрести печь и нуждается в информации о том, как ее правильно установить и подключить

Дальнейшая информация пригодится тем, кто уже успел приобрести печь и нуждается в информации о том, как ее правильно установить и подключить.

Установка печи

Правила установки печи

• Электрическая каменка для сауны может быть установлена как в углу комнаты, так и в её центре.
• Её нужно устанавливать на пол или ровное основание с помощью специальных болтов, которые идут в комплекте.
• При креплении нужно сохранить зазоры, указанные в инструкции.
• В парилке может быть установлена только 1 печь.
• Поверхность стен за печью обязательно закрывается термозащитным экраном. Для этого категорически не подходит легкая защита, например – асбестовые плиты.

Термозащитный экран на стене

Подключение к сети

• Подключение должно проходить с помощью термостойких проводов в рукаве через отдельный автомат с устройством защитного отключения.
• Для этого можно использовать провода в резиновой обмотке, например А07ВВ (VSB) или H07RN (VSN), но ни в коем случае не с изоляцией из ПВХ. В таблице указаны данные для расчета мощности и количества предохранителей и сечения проводов.

Таблица расчета мощности для электрической печи

Все управляющие элементы, выключатели, распределительные коробки выносятся в другую комнату. В самой сауне остается только нагревательный элемент и датчик термостата. Датчик температуры крепится рядом с печью в соответствии с рекомендациями производителя. Провод датчика нельзя наращивать с помощью обычных проводов. С помощью датчика работа подогрева будет приостанавливаться при превышении опасной температуры

Поэтому важно установить его правильно. В качестве дополнительной меры защиты рекомендуется использовать противопожарную систему тушения

Камни для печки

Укладка камней

• Крупные камни укладываются вниз, а мелкие сверху. Не укладывайте их слишком плотно или с усилиями, иначе нарушится циркуляция воздуха. ТЭНы должны быть надежно закрыты камнями. Нельзя включать печь без камней.
• Раз в год перебирайте камни: очищайте их и удаляйте мелкий щебень, чтобы не нарушался теплообмен. Но нельзя загружать вместо них первые попавшиеся булыжники: это может не только снизить эффективность прогрева, но и стать вредным для здоровья.

Особенности изготовления печи для бани с баком для воды

Используемая для мытья вода в русской бане подогревается на печи. Приступая к самостоятельному изготовлению изделия, следует определиться с его конструктивными особенностями. Печь для бани бывает со встроенным и навесным баком для воды. Каждый вид имеет свои преимущества и недостатки. Предлагаем познакомиться с особенностями подобных изделий более подробно.

Бак необходим для нагрева воды

Печка в баню с навесным баком для воды

Навесной бак – герметичная ёмкость с крышкой. Последняя может быть откидной либо съёмной. Для набора воды предусматривается специальный кран. Крепится навесной бак для воды на печку в баню сбоку либо на заднюю стенку. В качестве крепёжных элементов могут использоваться крючки из нержавеющей стали. Однако чаще всего их просто приваривают.

Печка с навесным баком

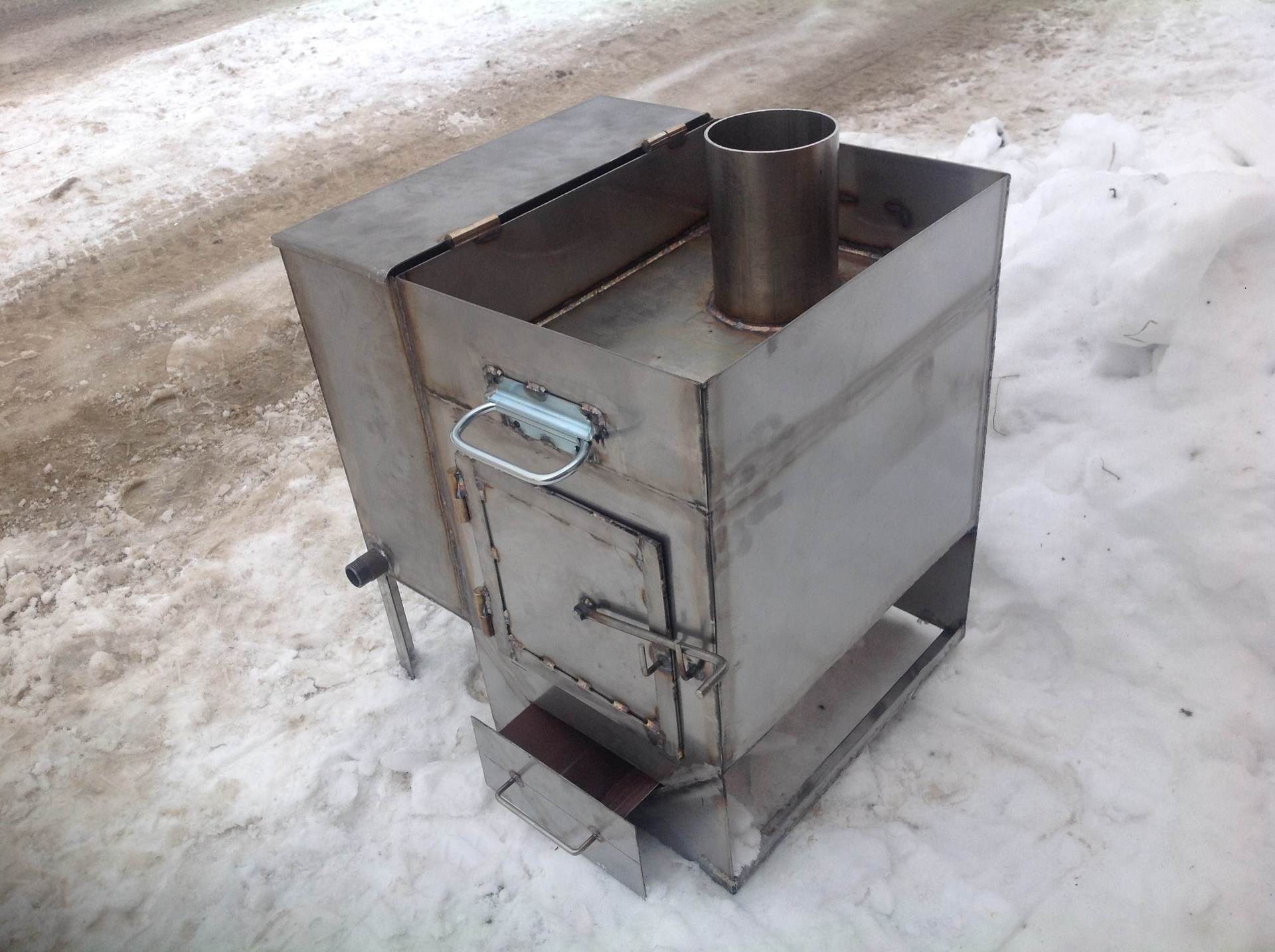

Печь со встроенным баком для воды

Железная печь для бани может иметь встроенный бак, внутри которого находится горячая труба, обеспечивающая нагрев воды. Предпочтение подобным конструкциям отдаётся по нескольким причинам:

• для нагрева воды используется тепло, ранее выходившее за пределы строения;
• требуется меньше времени на нагрев воды до желаемой температуры;
• трубы дымохода служат намного дольше.

К недостаткам стоит отнести сложность монтажных работ и контроля уровня воды.

Печка со встроенным баком

Рекомендации по установке электрической печки

В небольшой парной монтируется небольшая электропечь мощностью 4,5 кВт. Перед началом работ в парную необходимо вывести проводку и сделать приточную вентиляцию.

О вентиляции нужно позаботиться заранее

Шаг 1. Установка экрана. Он может быть выполнен из металлических листов (применяется нержавеющая сталь), что чаще всего и используется. Однако можно воспользоваться и другими огнеупорными материалами. Например, фиброцементными листами Flamma, которые отличаются прекрасной огнестойкостью и безопасностью. Для фиксации плит необходимо просверлить отверстия. После этого следует зафиксировать одну часть экрана на саморезы через керамические втулки (достаточно 6 штук на лист). Это необходимо для создания воздушной прослойки между стеной парилки и фиброцементом.

Установка экрана

Второй лист экрана, на котором будет подвешена печь, крепится непосредственно к стене через слой фольгированного базальтового картона. Этот теплоизолятор крепится при помощи степлера.

Готовый экран

Чем еще хороши фиброцементные плиты: они стоят дешевле листов из нержавеющей стали и на них не заметны следы от брызг.

Шаг 2. Подведение электричества. Для подключения трех фаз необходим пятижильный кабель. Он заводится внутрь прибора через резиновую прокладку и надежно фиксируется. После этого к соответствующим клеммам прикрепляются все жилы: заземление, ноль и три фазы.

Жилы крепятся к клеммам

Устанавливается крышка электропечи.

Шаг 2. Крепление печки. От пола электроприбор должен быть размещен не менее чем в 15 см. Понадобятся саморезы 6х80 мм. Так как вес агрегата может быть существенным, в стене рекомендуется дополнительно устанавливать закладную на месте расположения крепежа (под обшивкой). Наносится разметка для установки метизов. Завинчиваются два самореза, на которых будет висеть печь.

Закручиваются саморезы

Каменка подвешивается на крепление.

Подвешенная печка

Шаг 4. Подготовка к работе. Аккуратно, стараясь не повредить нагревательные элементы, укладываются камни. Они должны быть промытыми и высушенными. Рекомендуется выбирать узкие камни, которые свободно размещаются между спиралями ТЭНа. Плотно друг к другу они не закладываются, между ними должно оставаться небольшое расстояние, чтобы горячий воздух свободно мог выходить.

Укладка камней

Если все-таки попадаются большие камни, их лучше выкладывать сверху. Печь готова к работе.
