Горелка пропановая для кровельных работ

Принцип работы горелки

настроить параметры

Принцип работы пропановой горелки предельно прост:

• Газовая горелка соединяется посредством шлангов с редукторами баллонов. Шланги надеваются на ниппели от 6 до 9 миллиметров.
• Баллоны для работы приобретаются с газом в количестве двух штук: с кислородом и пропаном.
• Понижающие редукторы ставятся на баллоны с целью создания необходимого давления.
• После подготовки и крепления всех комплектующих можно открывать газ на баллонах посредством вентилей. Газ регулируется до необходимой величины и поступает по рукавам к пропановой горелке. Перед воспламенением газы смешиваются в инжекторе.
• Выходящее пламя имеет температуру свыше 2 тыс. градусов.

Технология изготовления пропановой горелки своими руками

Кроме ручки, все узлы пропановой горелки выполняют на токарном станке. Предпочтительный материал — латунь Иглу для регулировки выполняют из вязальной спицы. Уплотнительный сальник для резьбы, выполняется из фторопласта. Имея указанные материалы вполне реально сделать пропановую горелку.

Инструменты и материалы

Изготовление начинают с подбора инструментов и деталей для работы. Корпус выполняют в форме стального стакана, такая конструкция обеспечивает защиту от отрыва факела. К корпусу прикрепляют ручку, которая выполняется из любого материала с длиной в пределах от 70.0 до 80.0 см. В держателе устанавливают газовый шланг, что придает устройству жесткость. Длину факела регулируют 2-мя способами — редукторным и вентильным.

Стандартный пакет пропановой горелки:

1. Металлический корпус.
2. Редуктор, приобретают готовое устройство.
3. Форсунка для создания газового факела.
4. Регулятор для топливоподачи.
5. Сопло (насадка) для выполнения различных задач.

Необходимые инструменты для выполнения горелки своими руками:

1. Ножовка по металлу.
2. Электродрель с набором сверл.
3. Пассатижи, надфили, отвертки разной конфигурации.
4. Набор ключей, плашек и метчиков.
5. Тиски слесарные.

Чертежи

Большой выбор разных конструкций для пайки металлов позволяет найти подходящий вариант под задачи пользователя. Для этого совершенно не нужно обращаться в торговую сеть. Если у исполнителя есть все необходимые материалы и инструменты и он знаком с технологией изготовления, то пропановую горелку можно собрать собственными руками, сэкономив на сборке.

Схема газовой горелки

Имея подробный чертеж создать пропановую горелку не так уж и сложно.Найти проверенный чертеж можно в интернет или использовать простой вариант модели ВК-74. Для надёжной работы и обеспечения пожарной безопасности рекомендуется применять материал, разрешенный к применению в системах бытового газоснабжения.

Схема пропановой газовой горелки

Этапы изготовления горелки

К боковой резьбе накручивают штуцер с функцией рукоятки, поэтому используют подходящую трубку. На одной стороне нарезают внутреннюю резьбу, а на другой выполняют хвостовик для соединения с газовым шлангом. На резьбе, соединения с баллоном, навинчивают заглушку. В ее торце изготавливают отверстие с резьбой под жиклер. На заглушке на стальных спицах приваривают сопло, с функцией инжекторной камеры.

Корпус выполняют из стали, а рассекатель — из латунного стержня. В рассекателе выполняют более 4-х отверстий, для циркуляции кислорода на выходе резака.

Рассекатель устанавливают в корпусе с небольшим зазором 5 мм для фланца. Эта конструкция обеспечивает нужное замедление скорости движения пропана к запальнику, что позволяет надёжнее эксплуатировать резак.

Форсунку выполняют из прута. Выполняют в корпусе глухое 2мм отверстие, затем выполняют перемычку с отверстием 4мм, далее ее заклёпывают, шлифуют и подключают к выходу редуктора.

Для придания устройству презентабельного вида — металлические поверхности отшлифовывают. Также шлифовке подлежит выпускная часть форсунки, для обеспечения факела без рывков.

Изготавливают рукоятку и устанавливают на пропановом резаке. Вариантов ручек – множество. Можно выпилить из 5 мм доски или приспособить ручку от топора и обработать под нужный размер и крепят основу к трубке, выполнив выемку по ширине сгона, и закрепляют его 2-мя металлическими скобами.

Когда пропановая горелка готова, ее подключают к газовому сосуду и проводят тестирование. Шланг подключают к газовому сосуду с помощью редуктора и фиксируют хомутом. Свободный конец вставляется в переходник и также фиксируется хомутом. После завершения сборки пропановой горелки, выставляют рабочее давление в сосуде. Только после выполнения качества работ зажигают горелку.

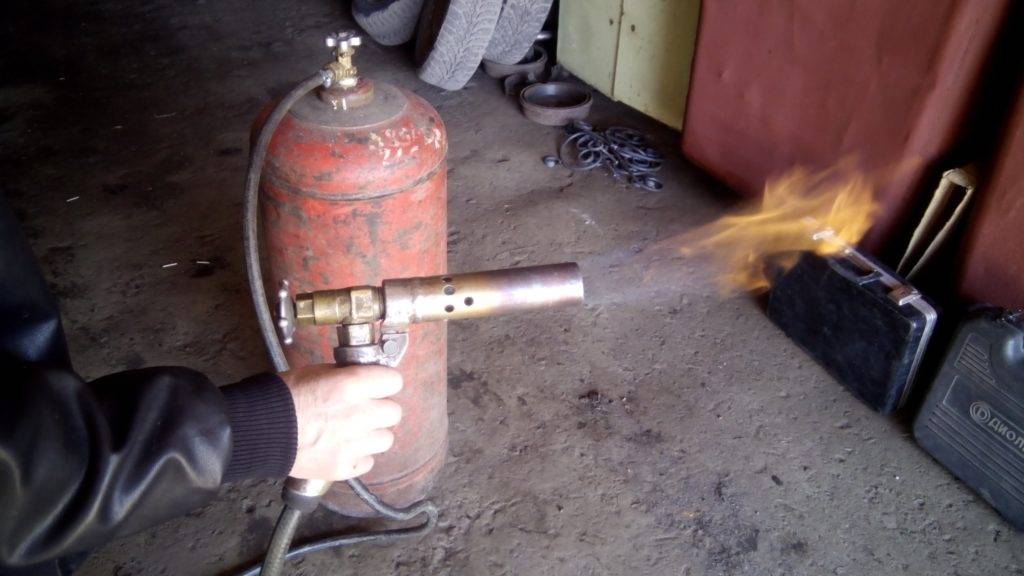

Самодельная пропановая горелка

Основным преимуществом использования пропанового топлива является то, что оно относительно рентабельно. За эти деньги он вырабатывает больше энергии, чем многие другие источники топлива. Это топливо с эффективным сгоранием, а пропановые приборы имеют гораздо более короткий срок окупаемости, чем многие другие источники топлива. Это означает, что первоначальные затраты на оборудование для сжигания пропана окупаются быстрее.  Пропан в изобилии, но его потенциал ограничен, поскольку он является побочным продуктом переработки нефти.  Грамотно выполненная пропановая горелка надежно прослужит длительный срок, сможет выполнять многие бытовые задачи, без применения дорогостоящих инструментов.

Некоторые нюансы использования

Если вами будет использоваться газовая горелка для кровельных работ, то вы должны учесть, что управление факелом является курковым. Это относится к газовоздушным конструкциям. При этом вы сможете оперативно переключаться между режимами. Это приходится по нраву всем мастерам, которые довольно часто используют смену рабочего режима на экономичный. Если вы заинтересованы в экономии газа, то можно переводить устройство в режим ожидания.

Для снижения расхода пропана используется редуктор. Он предназначается для стабилизации потока топлива, что позволяет обеспечивать контроль расхода. Если вы желаете сэкономить ресурсы, то стоит приобретать оборудование с редуктором, который обеспечивает снижение расхода газа на 30 %. Подсос воздуха для горения, как правило, осуществляется из атмосферы. Если горелка находится в хорошем состоянии, а также надежно защищена от воздействия ветра, то с ее помощью можно уложить 600 метров рубероида в течение 8 часов.

Особенности и устройство кровельной газовой горелки

Для устройства мягкой кровли самыми лучшими тепло- и гидроизоляторами считаются наплавляемые материалы. Эта процедура предполагает применение кровельной горелки. Подобная работа является очень сложной и долгой, однако в результате можно создать очень надежное и долговечное покрытие. Поэтому для работы необходимо выбирать исключительно проверенное и высококачественное оборудование.

• Что представляет собой кровельная горелка
• Разновидности газовых устройств
• Соблюдение мер безопасности
• Производители оборудования и его стоимость
• Самостоятельное изготовление прибора

Как сделать газовую горелку своими руками

Приведем порядок действий, которому нужно следовать при изготовлении горелки:

1. От латунной трубки необходимо отрезать фрагмент определенной длины, которая будет представлять собой корпус горелки. Длину подбираем из соображений удобства работы и с небольшим запасом на установку ручки.
2. Проще всего использовать ручку от старого, отслужившего свое электропаяльника. За неимением таковой можно вырезать данный элемент из деревянного бруска. Вдоль оси деревянной ручки необходимо высверлить сквозное отверстие, в которое и будет установлена горелка. Для ее фиксации следует воспользоваться эпоксидной смолой.
3. К торчащему из ручки концу трубки нужно прикрепить кран, снятый, например, со старого автогена. Место соединения следует герметизировать при помощи ФУМ-ленты или силикона.

Водородная горелка своими руками

Далее необходимо трубку-корпус с другой стороны заглушить и проделать здесь же отверстие диаметром 0,1 мм — это и будет форсунка. Выполнить столь малое отверстие не так-то просто, остановимся на этом подробнее.

Горелка на отработке – нужное устройство, которое работает по сути на отходах. Горелка на отработке своими руками и в наше время не теряет своей актуальности.

Инструкцию по пайке пластиковых труб вы найдете тут.

Знаете ли вы, что такое электролизер? В этой теме вы узнаете все об этом приборе и о том, как сделать его своими руками.

Техника безопасности

Газовые металлические баллоны взрывоопасны, даже пятилитровые баллоны могут стать источником мощного взрыва. На смену им пришли более безопасные металлокомпозитные и композитные материалы, которые свели взрывоопасность газовых баллонов к нулю, поскольку такие емкости не взрываются.

Общие требования по технике безопасности при применении пропановых горелочных устройст

1. К работам допускают персонал при достижении им 18 лет. Сварщик должен иметь аттестацию и получить допуск к началу работ с пропановым оборудованием, пройти медосмотр и не иметь врачебных запретов. До начала работ персоналу проводят вводный и первичный инструктажи.
2. Сварщик, должен знать и выполнять правила безопасности при применении пропановой горелки и методы оказания помощи.
3. Сварщик должен иметь специальную одежду и обувь и защитные средства.
4. Перед началом работ подбирают инструменты и оснастку и проверяют их работоспособность.
5. Снимают стальной колпак ключом.
6. Выполняют внутренний осмотр арматуры, удаляют грязь и продувают вентиль резким поворотом крана по направлению «открыть-закрыть». Если он не откручивается, то сосуд считается нерабочим, его отправляют для ремонта в ремонтную газовую службу.
7. Пропановый баллон устанавливают на площадке с хорошей вентиляцией с Т воздуха выше 0С во избежание замерзания.
8. Перед включением редуктора продувают его штуцер.
9. Редуктор крепят к сосуду с закрытым вентилем.
10. Предельные расстояния от места работы: от тепловых источников – более 1 м от открытого огня – более 10 м.

При работе с пропановыми сосудами, запрещено:

1. Проводить наклонную установку баллонов.
2. Размещать сосуды на проходных и низко освещенных местах, а также под солнцем.
3. Работать без редуктора.
4. Применять шланги, из разных кусков, соединенных проволокой.
5. Оставлять рабочие баллоны без надзора.
6. Ремонтировать горелку, подключённую к пропановому сосуду.
7. Разогревать редуктор с использованием открытого огня.

Правила безопасности при работе с газовыми горелками для кровли

При эксплуатации газовых горелок необходимо строго соблюдать правила безопасности.

Для проведения кровельных работ надо переодеться в особую спецодежду и обувь с нескользящей подошвой. Понадобятся также некоторые дополнительные приспособления: ходовые мостики, пояс и т. д.

До начала проведения работ надо провести тщательный внешний осмотр, чтобы убедиться в полной исправности газовых горелок, баллонов, соединительных шлангов.

В ходе эксплуатации газовой горелки на рабочем месте может находиться только один газовый баллон. В течение работы надо внимательно следить за сохранением герметичности соединения баллонов и редукторов со шлангами.

Во время поджигания горелки нельзя стоять перед соплом. Направление пламени горелки должно быть таким, чтобы оно не задевало находящихся поблизости людей, баллон с газом и соединительные шланги.

В процессе работы с наплавляемыми материалами надо следить за тем, чтобы они не перегревались и не воспламенялись. Нагревая материал с помощью данного устройства, надо добиваться того, чтобы расплавлялась лишь нижняя часть полотна. Нельзя допускать того, чтобы размягчалась вся толща материала.

Поджигание горелки нельзя осуществлять от нечаянно загоревшихся предметов. С этой целью можно использовать только спички или зажигалку.

При эксплуатации пропановой модели горелки вентиль приоткрывается не на полный оборот, а наполовину. Подождав несколько секунд, смесь можно поджигать, после чего перейти к регулировке длины пламени.

Рабочий с зажженной горелкой в руках не имеет права выходить за границы рабочего места или подниматься по лесам.

Газовую горелку тушат в два этапа:

перекрывают подачу газа;

опускают блокировочный рычаг.

При кратковременном перерыве в ходе работы горелку нужно потушить. Если намечается более длительный перерыв, то подача газа должна быть прекращена на баллоне.

При засорении входных каналов мундштуков прибор нельзя эксплуатировать, поскольку могут возникнуть обратные удары и хлопки.

Если все же обратный удар возник или горелка перегрелась, необходимо немедленно прекратить работу и перекрыть газ на баллоне. Сам прибор следует охладить, погрузив в емкость с водой.

Газовая горелка – устройство, которое необходимо для проведения некоторых типов кровельных работ.

По своей сути газовая горелка – это стакан из металла с форсункой и рукояткой.

Есть много разных моделей кровельных горелок. Выбор производится в соответствии с типом осуществляемых работ.

При использовании горелки можно регулировать количество подаваемого газа, длину пламени и расход топлива.

При работе с газовой горелкой надо строго следовать инструкции и соблюдать правила безопасности.

Как осуществляется процесс наплавления рубероида с помощью газовой горелки можно посмотреть на видео.

777vera 30 мая 2014 в 11:04

Не слышала о применении горелок при кровельных работах. В нашем доме необходимо перекрывать крышу. Работу нужно сделать в краткие термины и качественно. Обязательно расскажу об этом мужу. Будем иметь ввиду этот полезный инструмент. Наверное удобно им пользоваться, конструкция несложная.

Александр Леонидович 22 сентября 2014 в 02:21

Во как… А я как то по старинке, обычной газовой горелкой саморобной так сказать, от обыкновенного газового балона, и вроде нормально=) Не знал, не знал что вот оно как мудрено то. Интересно было почитать, впреть использую эту информацию, спасибо за статью автору.

ЛЮБОВЬ 14 октября 2014 в 16:30

И ВСЕ ТАКИ О ЖИДКОТОПЛИВНОЙ МОЖНО ПО ПОДРОБНЕЕ?

Новое в разделе

• Кровля из керамической черепицы – преимущества, виды, монтаж
• Как правильно произвести гидроизоляцию крыши жидкой резиной
• Какие материалы для крыш существуют
• Как правильно работать с жидкой резиной для крыши
• Характеристики и виды кровельных мастик
• Устройство и принцип работы газовых горелок

Задать вопрос Получите ответ от наших специалистов! Каталог компаний Найдите компанию в Вашем регионе

Особенности разных моделей горелок

После прочтения данной статьи вы поймёте, как выглядит газовая горелка для кровельных работ. Однако стоит знать еще и то, что в продаже можно найти разные модификации. Например, ГГ-2 используется мастерами-любителями и предназначается для осуществления работ в небольших объемах. Если вы увидите в продаже модель марки ГГ-2, то будете знать, что она отличается от вышеописанных только лишь укороченным газопроводом. Данное оборудование просто незаменимо при манипуляциях в труднодоступных местах. С помощью него можно проклеить примыкания и стыки. Если вы собираетесь заниматься работами профессионально, то последняя модель будет вам просто необходима.

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

1. редуктор;
2. корпус, изготовленный из металла;
3. головка и форсунка;
4. элемент, предназначенный для регулировки подачи топлива;
5. узел, предназначенный для крепления и фиксации газового баллона.

Газовая горелка для пайки своими руками может быть создана следующим образом:

Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления.
Трубка для подвода газа должна быть представлена исключительно высококачественной сталью

Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры.
При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра

Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие.
Крепление ручки к трубке проводится при помощи клея или другого качественного материала.
Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала.
Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр.
Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику.
Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла.
Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.

Использование газовой горелки в домашних условиях

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции

Поэтому следует уделить внимание тому, как работает газовая горелка

Варианты самодельных горелок

Мы с вами уже знаем, что одним из главных элементов устройства является вентиль. Мощные крупногабаритные модели должны быть оборудованы вентилями промышленного типа. Эти вентили можно купить, а можно использовать старые экземпляры при сохранении целостности условии полного отсутствия утечки газа.

Горелка с вентилем ВК-74

Главное, что нужно запомнить: этот вентиль нужно использовать только для регулирования пламени. Останавливать поток газа нужно только на самом баллоне. ВК-74 – вентиль кислородного баллона, к которому крепится рукоятка с подключенным шлангом от баллона. К вентилю также прикручивается колпачок с отверстием для жиклера, здесь можно элемент от паяльной лампы или газовой плиты. К колпачку приваривается сопло из тугоплавкой стали на двух проволоках.

Для того, чтобы в зону горения поступал воздух, расстояние между колпачком и соплом должно быть не меньше 15-ти мм. Положение сопла определяется проволочными держателями, чтобы пламя горелки проходило точно по центру. Как зажигать пламя: медленно открывать вентиль, поднеся зажженную спичку к соплу. Пламя регулируется вентилем.

Горелка, переделанная из ацетиленового газореза

Самодельная газовая горелка отлично делается из ацетиленового резака, у которого вышел из строя краник для подачи кислорода. В данном случае в переделке нуждается смесительная камера: из нее нужно все удалить, чтобы она стала легче, это касается также крана и кислородного ствола. Оставшееся отверстие нужно запаять.

Газовая мини горелка

Это называется «мелкой» работой – например, ювелирная. В таком режиме удобнее всего со специальным мини-аппаратом. Такая газовая горелка из подручных материалов делается очень просто. Главный элемент в ней – игла для накачивания мячей. С этой иглой нужно поработать: сначала произвести отверстие в виде пропила примерно посередине или немного дальше. На некоторых экземплярах игл такие отверстия уже есть, тогда радуемся и продолжаем работать дальше.

Берём еще одну иглу, на этот раз от шприца, сгибаем ее под углом в 45°. Конец иглы следует заточить, чтобы ее острый конец превратился в срез под прямым углом, и игла стала похожа на узкую металлическую трубочку. Вставляем шприцевую иглу в иглу от мяча так, чтобы оба ее конца вы ступали из большей иглы. В таком положении иглы нужно припаять друг к другу. После этого к основанию игл подсоединяем капельницы с зажимами для их регулирования.

Зажимы должны быть расположены максимально близко к иглам и скреплены друг с другом – они будут нести функцию вентилей, то есть регулировать подачу газа и атмосферного воздуха. После подключения источника газа ваша горелка будет к работе готова. При всей простоте и компактности вы сможете получать на ней температура до 1000°

И не забываем технику безопасности, с этой малышкой нужно работать очень осторожно

Итак, соорудить газовую горелку своими руками а) реально; б) выгодно; в) полезно. Для этого достаточно решить, какие работы вы планируете, чтобы определиться с видом и габаритами. Устройство газовой горелки с физической точки зрения простое, главное – соблюдать наши советы, касающиеся главных элементов. Желаем быстрых решений, качественных вентилей и ровного пламени.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

READ Печь для водяного отопления своими руками

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

Корпус горелки изготавливают из стали. Рассекатель делают из латунного прутка. В корпусе рассекателя сверлят несколько отверстий (обычно более четырёх). Это позволит создать хорошую циркуляцию кислорода на выходе горелки.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Самодельная газовая горелка.Пропан-Бутан.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Как сделать форсунку своими руками?

Форсунка вытачивается из стального прутка. Как сделать тоненькое отверстие форсунки своими руками? Берем сверло диаметром 2 мм, делаем им глухое отверстие, не доходящее до выхода 1,5 мм. Для перемычки используется сверло диаметром 0,4 мм. Получившееся отверстие полностью зачеканивается легкими ударами молотка. Далее постепенно подтачиваем торец шлифовальной бумагой до нахождения нужного сечения выходного отверстия (когда можно навернуть форсунку на резьбовой наконечник трубки горелки).

Надеваем на конец подающей трубки подводящий шланг от редуктора баллона из резино-тканевого материала и закрепляем его хомутиком. Выставив рабочее давление, подаем газ и, после того, как он вытесняет воздух из шланга, вносим форсунку (исключая корпус и рассекатель) в пламя газовой конфорки. Шлифуем торец, добиваясь длины факела горелки в 5 Washing machine. Наворачиваем на наружную резьбу форсунки корпус вместе с рассекателем. Горелка должна дать ровное пламя, без копоти. Этого достигают поворотом корпуса на резьбе форсунки, до получения нужного результата. Если резьбовое соединение очень свободное, его нужно уплотнить лентой ФУМ.
