Газовая горелка своими руками на пропане: подробный инструктаж по изготовлению самодельной горелки

Советы по модернизации

Народные умельцы разработали ряд усовершенствований в конструкцию печи для казана. Среди них можно выделить;

Металлическая печь казан с мангалом. Приварив мангал к печи, экономится металл, необходимый для изготовления 1 боковинки. Экономится место на участке или в беседке. Можно попросту сделать вырезы – сегменты для вращения шампуров и использовать печь как мангал.
Если конструкцию необходимо перемещать по участку и добавить в конструкцию элементы отделки, печь можно расположить на тележке с колесами. Выполнив несложную отделку, купленными у кузнецов витыми прутками с загнутыми концами, можно отделать печь разными рисунками из металла.
Можно сделать конструкцию с крышей, сделанной в виде шапки. И на вашем участке появится небольшой гномик. Все зависит от фантазии мастера.
Можно модернизировать стальную печь, теряющую тепло при горении. Для этого ее обкладывают природным камнем или кирпичом, к ней можно пристроить тандыр или печь. В этом случае получается капитальное сооружение на участке.

Нужная мощность горелки

Тепловая мощность горелки кухонной плиты – 2-2,5 кВт.

Это мало.

Мясо остужает даже толстостенный чугунный казан, перестаёт жариться и даёт сок.

Это совсем не то что нужно.

Для подбора горелки мы предлагаем ориентироваться на следующее:

Казаны объёмом <12 литров – 5-8,5 кВт;
Для 40-литрового потребуется горелка 20 кВт;
На казан 60 литров потребуется уже 25 кВт.

Рекомендуем подбирать горелки с регулируемым пламенем. Регулировать газовым редуктором не всегда удобно, а у некоторых редукторов такой возможности и нет.

Вы можете посмотреть на видео как работает такая горелка (тут в качестве держателя казана и ветрозащиты выступает дешёвая дровяная печь под казан):

https://youtube.com/watch?v=F2p22wCSyak

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора

Устройство инжекторной и безинжекторной горелки. Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

состав горючей смеси;
диаметр внутренней стенки сопла;
техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

Горючий газ закачивается в смесительную камеру инжектором.
Кислород поступает из баллона туда же.
После поступления в смеситель газ смешивается с кислородом воздуха.
Полученная смесь поступает по трубе в мундштук.
Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.

Выбираем тип гриля

Угольные грили

Вы наверняка готовите еду дома на плите и в духовке, а за городом хотя бы раз разжигали мангал. Так вот – такая еда не идет ни в какое сравнение с приготовленной в угольном гриле. В чем же отличие?

Угольный гриль – это закрытый очаг с углями и барбекю-решеткой, внутри которого создается особый микроклимат для готовки. Дело в том, что, помимо жара от углей, на блюдо воздействует еще и горячий воздух, потоки которого совершают конвекционное движение внутри очага. Второй момент – барбекю-решетка. Она впитывает жар от углей и отдает его блюду вплотную, создавая удерживающую сок корочку и красивый узор на мясе. И, возможно, главное преимущество гриля – особый вкус барбекю, который создается, когда жир и соки стекают с мяса, падают на угли и возвращаются обратно в виде пара, который пропитывает блюдо и насыщает новыми оттенками вкуса.

Иногда можно увидеть, как угольный гриль используют в качестве своего рода мангала. Мясо жарится на решетке, но без крышки. В результате вместо конвекции мясо обжаривается только от жара углей снизу. Уличный воздух постоянно охлаждает решетку, не давая ей нагреться на полную мощность. Готовить так сложнее и дольше, а блюдо получается гораздо суше. Пользуйтесь угольным грилем правильно, и результат вас порадует.

Выбор

Итак, мы выяснили, что горелки в первую очередь отличаются друг от друга по типу своей конструкции. Теперь же давайте подробнее взглянем на их основные характеристики. Первая из них – это мощность. Она напрямую зависит от размера используемой посуды и объема приготавливаемой пищи. По степени мощности можно выделить три вида переносных горелок:

слабых – не более 2 кВт;
средних – от 2 до 3 кВт;
мощных – до 7 кВт.

Многие современные модели горелок оснащаются удобным регулятором мощности, который позволяет контролировать расход топлива. Для казанов лучше всего использовать мощные горелки, чтобы обеспечить необходимую степень нагрева.

Самым маленьким казанам, чей объем не превышает 12 литров, требуется мощность от 5 до 8 кВт. На дачных участках, как правило, располагаются крупные казаны. В таком случае им необходимы такие мощности:

20 кВт – для казана на 40 литров;
25 кВт – для казана на 60 литров.

Кстати, именно поэтому для такой посуды не подходит обычная кухонная плита. Мощность одной конфорки составляет всего 2,5 кВт. Из-за этого приготовить блюдо в казане, как это задумано, невозможно.

Также важнейшей характеристикой горелки является материал изготовления. Он определяет, насколько крепким будет приспособление. По словам специалистов, для домашнего применения лучше всего подходит чугунная горелка.

Этот прочный металл выдерживает тяжелый вес, высокие температуры, и при этом не деформируется. А тем, кто предпочитает готовить во время туристических походов, следует отдать предпочтение алюминиевой горелке. Она довольно крепкая для небольшой посуды, легкая, и не доставляет проблем при длительных транспортировках.

Если вы выбираете устройство специально для казана, стоит учитывать конструкцию. Данная емкость отличается широким дном, и прогрев равномерно распределяется по всему казану. Для этого стоит выбрать горелку крупнее. Ее ножки тоже должны быть крепкими и широко поставленными, чтобы выдерживать возложенный на них вес. Как мы уже упоминали выше, наилучшим вариантом для таких случаев является горелка со шлангом.

Важным критерием, о котором многие забывают при выборе, является тип топлива, на котором будет работать газовая горелка. Горелки подсоединяются к топливным баллонам с помощью резьбового крепления

Дополнительно следует обратить внимание на наличие пьезоподжига на горелке, потому что не все модели его поддерживают

Эта функция значительно упростит эксплуатацию приспособления. Она заключается в преобразовании механического воздействия в электрический потенциал, за счет которого и происходит разжигание пламени.

Пьезоподжиг – штука довольно неоднозначная. Это небольшая кнопка, с помощью которой можно «включить» горелку. Но вся незадача в том, что эта небольшая штуковина постоянно норовит быть чем-то облита и задета, поэтому ее состояние часто оставляет желать лучшего. Но даже если Вы внимательны и аккуратны с пьезоподжигом, то все равно обеспечьте себя наличием дополнительного источника огня – зажигалкой (а лучше несколькими) и спичками.

Ветрозащита – это своеобразный металлический экран вокруг горелки. В принципе, штука довольно важная, если дует постоянный ветер. Ветрозащита в газовой горелке позволяет быстрее нагревать посуду, равномерно распределяя тепло и не давая посуде остыть. Если же ветрозащиты в комплекте нет, а газовая горелка Вам понравилась — не отчаивайтесь.

Ветрозащиту легко сделать самому из подручных средств – например, из нескольких плотных листов фольги или из коврика. Но будьте аккуратны и смотрите, чтобы огонь не сжег вашу самодельную ветрозащиту. Кстати, некоторые производители экономят на ветрозащите, делая ее из более дешевых горючих материалов. Такая ветрозащита уже через неделю будет прожжена всевозможными дырами и бесповоротно испорчена.

Перед использованием нового газового баллона спускается воздух возле клапана, что гарантирует равномерность обработки устройства. При продолжительном использовании горелки могут забиваться форсунки. Их рекомендуется прочищать обычной иголкой. При любых повреждениях конструкционных элементов проводится их ремонт или замена.

Процесс создания

Газовая горелка для казана приобретается и в магазинах, но самодельная модификация более удобна. Она станет превосходным помощником в походах и во время отдыха на даче.

Главные преимущества этой горелки:

Лёгкость эксплуатации.
В работе она не образует дыма и противного запаха.
На посуде получается меньше копоти.

Для самостоятельного сотворения горелка под казан потребует:

Специальный регулятор. Его функции — подача топлива к созданной горелке.
Набор форсунок.
Головки.
Узел для монтажа баллона с горючим (газом).

Рабочие стадии своими руками таковы:

Создаётся подводящая трубка. Используется трубка из стали. Максимально допустимый её диаметр – 1 см. Необходимая плотность стенок: 2 – 2,5 мм.
Создание корпуса вашего устройства. Применяется прутик из крепкой стали. Его ширина – 2 см. В нём устраивается 2-4 отверстия. Они обеспечат попадание кислорода. Без них огонь будет не стабилен или прибор вообще не запустится. Каждое отверстие в диаметре достигает 1 мм. Подобные отверстия требуются и в рассекательном стержне. Пара отверстий устраивается и в корпусе. Их диаметр – 5 мм.
Рассекатель помещается в корпус методом давления. Его прессовать нужно очень аккуратно.
Устанавливается фланец внутри устройства. Требующийся зазор здесь – минимум 0,6 мм. Такой резерв будет несколько затормаживать струю горючего у выходного участка запальника.
Создания форсунки. Здесь необходимо задействовать стальной прут и сверло. Должно получиться глухое отверстие. Номер сверла – 2. Необходимая дистанция до выходного участка составляет ориентировочно 1,5 мм. Меньшее значение не допустимо.
Создание перемычки. Используется сверло номер 4. Созданное отверстие нужно зачеканить, а торец доточить. В этом поможет наждак. Дотачивать надо так, чтобы наконечник трубы спокойно сел на форсунку.
На окончание трубы нанизывается шланг, созданный из смеси резины и ткани. Другое окончание монтируется к баллону. Крепёж выполняется с помощью хомута. Для затягивания используется отвёртка.
Корпус, в который уже внедрён рассекатель, нанизывается на резьбу форсунки.

После указанных стадий самодельную конфорку можно считать готовой. Признаки её правильной сборки:

В работе она образует ровное пламя.
Не появляется чёрный дым.

Если где-то в конструкции горелки сформировалась копоть, неспешно поворачивайте её корпус на резьбовом участке форсунки. Изучите соединительные места. Если крепление здесь получилось слабым, усильте его: задействуется ФУМ лента. Она отлично уплотняет нужные участки. Регулировать огонь можно, использовав вентиль для внедрения газа.

Обязательно перед использованием горелки изучите все её соединительные зоны на предмет крепости и герметичности.

После всех обозначенных действий изделие можно закрепить на подставке. Казан должен легко расположиться сверху. Такую подставку можно создать из хорошего металла, не подверженного деформациям под сильной массой и высокими температурами.

Также очень важно защитить пламя. Эта оборона не позволит ветру сбивать огонь. И тогда весь жар будет направляться под казан

Такая оборона представляет собой воронку, устроенную вокруг форсунки. В походах вместо воронки можно выкладывать камни. Но это доставляет некоторые неудобства

И тогда весь жар будет направляться под казан. Такая оборона представляет собой воронку, устроенную вокруг форсунки. В походах вместо воронки можно выкладывать камни. Но это доставляет некоторые неудобства.

Переносная газовая горелка для казана – это приспособление, которое позволяет быстро и качественно приготовить плов во время туристических путешествий. Устройство имеет достаточно простую конструкцию, поэтому не составляет особого труда сделать его самостоятельно. Какие горелки подходят для казана и как соорудить их своими руками?

Как выбрать газовую горелку

Прежде всего нужно отталкиваться от универсальности. Существуют мультитопливные горелки (на газе и жидком топливе) и использующие только один из этих двух видов горючего. Мощность также является определяющим показателем. Значение до 2 кВт — маломощные аппараты. От 2 до 3 кВт — соответственно, горелки средней мощности, более 3-х — высокой.

Важны также и габариты, в первую очередь для походной горелки. Неоправданно больших или маленьких вариантов следует избегать. Отталкиваться нужно от количества человек и личных расчетов

Следует обращать внимание на функционал и укомплектованность, хотя последний показатель обязательно повлияет на цену. Время работы, температура пламени и мощность — значимые показатели для паяльников. Следует обратить внимание на наличие таких удобств, как пьезоподжиг и предварительный нагрев

Много товаров данного профиля можно найти на Алиэкспресс. Выбирать горелку нужно после изучения нюансов, которые обязательно отразятся на ее эксплуатации

Следует обратить внимание на наличие таких удобств, как пьезоподжиг и предварительный нагрев. Много товаров данного профиля можно найти на Алиэкспресс

Выбирать горелку нужно после изучения нюансов, которые обязательно отразятся на ее эксплуатации.

Для туристических целей

Это автономные устройства, способные выполнять роль кухонной утвари. По мощности они делятся на 3 категории. Наименьшие показатели приемлемы для одиночных походов, зимней рыбалки, средние — для групп до 3—5 человек, большие же рассчитываются на восьмерых-десятерых. Антипригарное покрытие на котелке повысит эффективность работы. В длительных путешествиях вырастает значение стоимости используемого топлива. Еще нужно учитывать, что не все виды горючего можно перевозить с собой (например, самолетом). Жидкое топливо в данном случае предпочтительнее, чем газ, к тому же оно занимает меньше места. Ключевое значение в плане исключения определенных вариантов играют погодные условия, такие как мороз, рельеф и высота над уровнем моря. Существует два важнейших аспекта, по которым следует ориентироваться: количество человек до 3-х или больше, мягкие или экстремальные погодные условия.

Для пайки

Многое решает расход топлива — это и материальные затраты, и продолжительность работы. Поэтому его выбор — один из ключевых нюансов. Вид горючего влияет также на максимальную температуру пламени. Бензин даст больший показатель, нежели газ, однако и расходуется он быстрее. Следовательно, длительность работы уменьшится, и даже более вместительный баллон мало чем поможет. Не следует забывать и об идеальном весе конструкции и, соответственно, о комфорте ручной работы. Повышает его также и система предварительного нагрева. Стоит отдельно остановиться на емкостях для топлива: они бывают с клапаном и без, одно- и многоразовыми, стационарными и съемными. Есть варианты с регулированием подачи топлива, что позволяет контролировать температуру. Их эффективность намного выше, как и цена. Наличие пьезоподжига — дополнительный аргумент в пользу покупки паяльной лампы.

Купить или изготовить горелку самостоятельно

Покупка бензиновой горелки в магазине — это наиболее легкий вариант. Понять, какая из моделей больше вам подходит, довольно-таки непростая задача, ведь все зависит от особенностей конструкции.

Заводские вариант горелок характеризуются огромной стоимостью, а для их стабильно работы нужно покупать исключительно качественное топливо.

Самостоятельное создание БГ имеет определенные плюсы.
Во-первых, заправлять такие горелки можно самым доступных топливом, а во-вторых, вы сможете создать чертеж бензиновой горелки и изготовить именно то устройство, которое вы так хотели.
И, в-третьих, вы можете установить доступные расходники, которые сможете оперативно менять в процессе использовать горелки.

Мы уверены, что данная статья поможет вам в создании самодельной бензиновой горелки. Желаем вам удачи!

Как сделать газовую горелку своими руками

Приведем порядок действий, которому нужно следовать при изготовлении горелки:

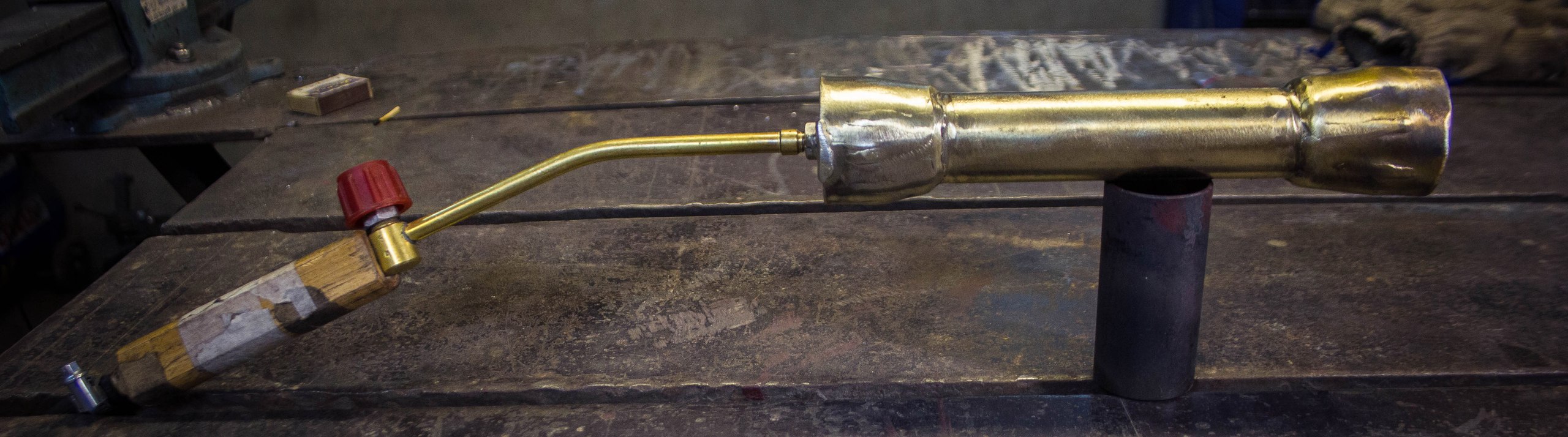

От латунной трубки необходимо отрезать фрагмент определенной длины, которая будет представлять собой корпус горелки. Длину подбираем из соображений удобства работы и с небольшим запасом на установку ручки.
Проще всего использовать ручку от старого, отслужившего свое электропаяльника. За неимением таковой можно вырезать данный элемент из деревянного бруска. Вдоль оси деревянной ручки необходимо высверлить сквозное отверстие, в которое и будет установлена горелка. Для ее фиксации следует воспользоваться эпоксидной смолой.
К торчащему из ручки концу трубки нужно прикрепить кран, снятый, например, со старого автогена. Место соединения следует герметизировать при помощи ФУМ-ленты или силикона.

Водородная горелка своими руками

Далее необходимо трубку-корпус с другой стороны заглушить и проделать здесь же отверстие диаметром 0,1 мм — это и будет форсунка. Выполнить столь малое отверстие не так-то просто, остановимся на этом подробнее.

Горелка на отработке – нужное устройство, которое работает по сути на отходах. Горелка на отработке своими руками и в наше время не теряет своей актуальности.

Инструкцию по пайке пластиковых труб вы найдете тут.

Знаете ли вы, что такое электролизер? В этой теме вы узнаете все об этом приборе и о том, как сделать его своими руками.

Что собой представляет

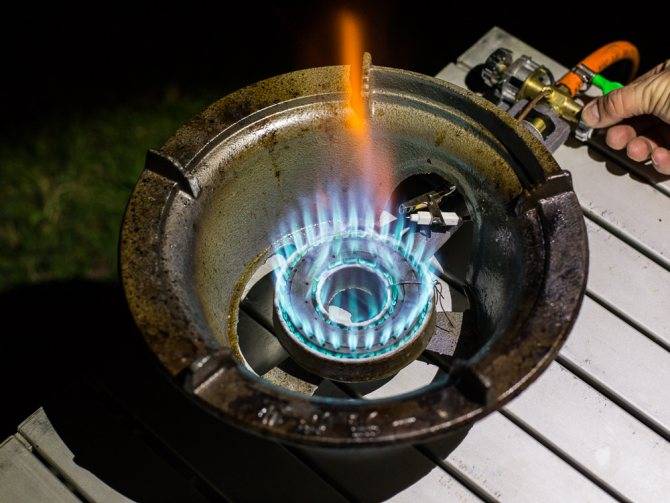

Газовой горелкой для казана называют специальное оборудование, применяемое для удобного и быстрого приготовления еды во время турпоходов. Устройство отличается простой конструкцией, что позволяет сделать его своими руками. Корпус состоит из стакана, рукоятки, держателя, газового шланга, в числе прочих элементов – два редуктора, один из которых применяют для подачи топлива, форсунка, головка, узел для крепления газового баллона. Мощность горелок может быть от 2 до 7 кВт. Существуют установки с ножками и без них. Производство агрегатов осуществляется из прочного металла, что обеспечивает длительность эксплуатации.

Газовая горелка характеризуется простотой в уходе, однако требует периодической проверки работоспособности. Так как оборудование не создает копоти, после приготовления еды посуда отмывается просто. Большинство горелок оснащены пьезоподжигом, с помощью которого обеспечивается быстрое разжигание огня без использования спичек или зажигалки.

Эксплуатация бытовых горелочных устройств

В бытовой теплоэнергетике собственники, эксплуатирующие котлы зачастую сталкиваются с трудностью, когда не горит газогорелочное устройство агрегата, хотя параметры магистрального газа на вводе к абоненту соответствуют необходимым параметрам.

Зачастую это случается вследствие некачественного очищения подающего газового топлива. Он зачастую подается совместно с разнообразными мелкими частичками, которые забивают сопла .

В бытовом секторе фильтры в магистральную систему газоснабжения могут устанавливать только газовые службы и контроля за их работой со стороны абонента нет. Поэтому в индивидуальных домовых котельных проблема разрешается путем ежегодной профилактической очистки горелки.

Эта процедура обязательная и по требованию завода-изготовителя проводится в процессе технического обслуживания газового котла обычно перед началом осенне-зимнего отопительного сезона.

Процессы регулировки и замены газогорелочного устройства для котла, который находится на гарантийном обслуживании, выполняется соответствующим сервисным центром. Неправильное обслуживание горелки способно вывести из строя не только ее, но и отопительный котел в целом.

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

Легкоплавкими.
Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

Сама горелка.
Сопло.
Токопроводящий наконечник с электродной проволокой.
Сварочная дуга.
Сварочная ванночка.
Сварочный шов.
Основной металл.
Капли электродного металла.
Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

Корпусом.
Металлической втулкой с крючком.
Трубкой.
Кучкой.
Упором.
Наполнителем.
Регулирующим шариком (предназначается для изменения воздушного потока).
Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут.
