Как своими руками собрать индукционную печь для плавки металла в домашних условиях

Вихревой индукционный котел своими руками

При выполнении всех рекомендаций создать подобный тип индукционного котла своими руками не составляет большого труда. Правда, для этого придется подготовить немного больше инструментов.

Что необходимо?

Подобное можно отметить и в отношении разъемных соединений, которые не используются в этом приборе. Это полностью исключает риск появления протечки. К числу других достоинств, которыми обладает вихревой индукционный котел, следует отнести отсутствие сильного шума во время работы. Поэтому в плане выбора места для его монтажа нет никаких ограничений.

Как это работает?

Конструкция вихревого индукционного котла представлена парой труб. Для их объединения в единое изделие используют сварочный аппарат. В результате должен получиться круг. Подобный круг будет использоваться в качестве сердечника и в то же время нагревательного элемента. При создании обмотки ее располагают на пластиковом корпусе. Подобное решение поможет повысить эффективность и производительность прибора. Желательно оборудовать устройство прочным изоляционным чехлом, которое защитит от потерь тепла и утечки тока. При использовании подобного теплоносителя последний взаимодействует с упомянутой обмоткой, которая должна быть создана согласно схеме, используемой в простых индукционных установках.

Обогреватель из индукционной плитки

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Индукционная плитка мощностью 1,2 кВт

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Гофрированный стальной шланг длиной около 2 метров

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

• Два фитинга для соединения шланга
• Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

Кусок медной трубки, около 20 см

Делаем котёл отопления

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

Эта вариация тоже закольцована, соединена при помощи олова

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

Подключение к плитке и проверка работоспособности

Проверяем работоспособность на полной мощности

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

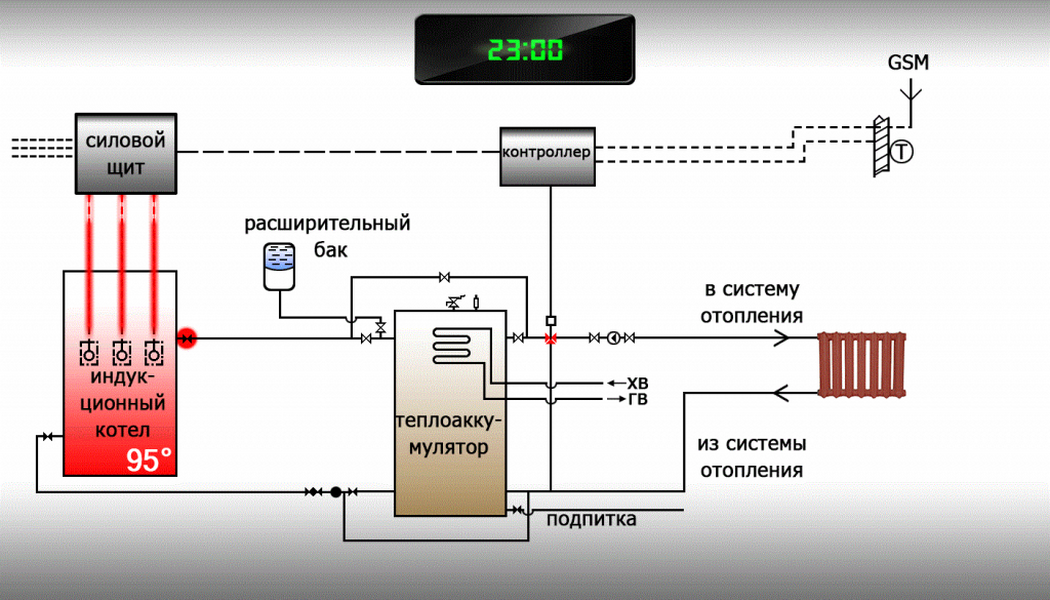

Приборы управления и контроля

Параллельный тумблер

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

Датчик температуры

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

Бюджетный таймер включения

Устройство индукционного котла отопления

«Индукционник» состоит из сердечника, тороидальной обмотки, генератора высоких частот и вспомогательных элементов. Первый выполняет роль теплообменника: нагреваясь он отдает тепло воде или другой жидкости, протекающей через отопитель. Силовой провод расположен вокруг сердечника таким образом, что вихревые токи, возникающие в металле, вызывают его нагрев. Изготавливают элемент из медного проводника большого сечения.

Обмотку подключают к генератору высокочастотных импульсов, за счет которого получают ток заданной частоты. Управляет процессом электронный блок, который отслеживает степень нагрева и может, в случае нештатной ситуации, аварийно отключить прибор. Закрыт отопитель теплоизоляционным материалом и внешней декоративной оболочкой. Корпус защищает оператора от получения ожогов и электротравм при возможном повреждении изоляции.

Характеристики самодельного инвертора и материалы для его сборки

Для эффективной работы устройства понадобиться использовать качественные материалы. Некоторые части возможно применить от старых блоков питания или найти на разборках радиодеталей. Основные технические характеристики устройства:

• Потребляемое напряжение составляет 220 Вольт.
• На входе сила тока не менее 32 ампер.
• Сила тока, производимая аппаратом – 250 А.

Схема сборки сварочного инвертора

Основная схема сварочного инвертора состоит из блока питания, дросселей, силового блока. Для изготовления устройства понадобятся инструменты и детали:

• Комплект отверток для демонтажа и дальнейшей сборки.
• Паяльник, необходим для соединения электронных элементов.
• Нож и полотно по металлу для изготовления правильной формы конструкции.
• Кусок металла толщиной 5-8 мм для формирования корпуса.
• Саморезы или болты с гайками для крепления.
• Платы для электронных схем.
• Медные изделия в виде проводов, служат для обмотки трансформатора.
• Стеклоткань либо текстолит.

В домашнем обиходе пользуется популярностью самодельный сварочный инвертор однофазного типа, сделанный своими руками.

Сварочный инвертор однофазного типа

Такой инвертор питается от бытовой сети 220 В, бывают случаи, когда необходимо изготовить устройство, питание которого происходит от трехфазной сети 380 В. Такие аппараты отличаются повышенной эффективностью и мощностью, используются при массовых работах.

Устройство и принцип действия

Сварочный инвертор устроен так, что подойдет и для домашнего применения, и для работы на предприятии. Он способен при небольших габаритах обеспечить стабильное горение сварочной дуги и даже использовать ток сварки, значительно превышающий показатель обыкновенного сварочного аппарата. Он использует ток высокой частоты для генерации сварочной дуги и представляет собой обыкновенный импульсный блок питания (такой же, как и компьютерный, только с большей силой тока), что и делает схему сварочного аппарата несложной.

Рисунок 1 — Схематическое устройство сварочника инверторного типа.

При использовании ключевых транзисторов высокой мощности происходит преобразование постоянного тока, который выпрямляется при помощи диодного моста в высокочастотный ток (30..90 кГц), что позволяет снизить габариты трансформатора. Выпрямитель на диодах пропускает ток только в одном направлении. Происходит «отсечение» отрицательных гармоник синусоиды.

Но на выходе выпрямителя получается постоянное U с пульсирующей составляющей. Для преобразования его в допустимый постоянный ток с целью корректной работы ключевых транзисторов, работающих только от постоянного тока, используется конденсаторный фильтр. Конденсаторный фильтр представляет собой один или несколько конденсаторов большой емкости, которая позволяет заметно сгладить пульсации.

Диодный мост и фильтр составляют блок питания для инверторной схемы. Вход инверторной схемы выполнен на ключевых транзисторах, преобразовывающих постоянное U в переменное высокой частоты (40..90 кГц). Это преобразование нужно для питания импульсного трансформатора, на выходе которого получается высокочастотный ток низкого U. От выходов трансформатора запитывается высокочастотный выпрямитель, а на выходе генерируется высокочастотный постоянный ток.

Как работает индукционный котел

Принцип действия отопителя и других электронагревателей основан на способности токопроводящих материалов повышать свою температуру под действием вихревых токов, получаемых в результате электромагнитной индукции. Последнюю создает высокочастотное переменное напряжение, проходящее по первичным виткам аппарата, собранных в катушку.

Функцию вторичного приемника выполняет нагревательный элемент, помещенный внутрь теплообменника. В нем под действием сильного магнитного поля высвобождается тепловая энергия хаотического движения атомов. Действовать установка может и на промышленной частоте, используемой в обычной электросети. Но эффективность нагрева будет невысокой, а сам процесс будет сопровождаться повышенным шумом и вибрацией. Оптимальной частотой считается показатель, превышающий порог в 10 кГц. В таком режиме работы гул пропадает, а вибрация становится неощутимой и повышается КПД.

Изготовление котла отопления для дома

Сделать самодельный котел отопления, который работает по принципу индукции достаточно легко. Главное, чтобы технические характеристики сделанного своими руками устройства соответствовали требуемому объему проделываемой им работы.

Для создания самодельного агрегата, работающего по принципу индукции, обязательно понадобится сварочный инвертор. Безупречным вариантом для проведения работ будет инвертор с возможностью регулировки тока. Средняя величина тока в сварочном аппарате равна 15 ампер, но для создания индукционного котла понадобится более мощный прибор.

1. Нагревательными элементами в изделии будут фрагменты проволоки из нержавейки или катанки. Подойдет проволока 0,7 мм, поделенная на куски длинной 4-5 см.
2. Корпус изготавливается из пластиковой трубы с толстыми стенками —  0,5 см.
3. Подключение устройства к сети отопления должно происходить с помощью специальных переходников, через которые и будет поступать и отводится в емкость котла теплоноситель.
4. Дно трубы следует обработать соответствующим образом: закрыть мелкой металлической сеткой, чтобы фрагменты проволоки не могли выпасть.
5. Верхняя часть трубы закрывается аналогичной сеткой.
6. Чтобы создать индукционную катушку, вокруг пластиковой трубы нужно намотать 90 витков провода (медный, эмалированный). Витки должны накладываться плотно и бережно ближе к центру трубы.

Готовый агрегат можно присоединять к системе. Монтаж должен происходить неторопливо и последовательно.

1. Если это не было сделано заранее, из системы вырезается часть трубы, соответствующая размерам котла.
2. Катушка соединяется с инверторным корпусом, и система заполняется теплоносителем.

Ни в коем случае нельзя включать сделанный своими руками индукционный электрокотел в пустой системе – пластик расплавится, и может случиться авария.

Для повышения мер безопасности нужно заземлить нагревательное устройство.

Индукционный котел отопления своими руками

Электричество удобнее в том плане, что для установки такого водонагревателя не потребуется согласование с разрешительными организациями, составления и утверждения проекта. Но многих отпугивают высокие тарифы. Значит, необходимо останавливать свой выбор на электрических котлах, отличающихся повышенной эффективностью и экономичностью работы. К таким, безусловно, можно отнести агрегаты индукционного принципа действия. Они по праву создали довольно высокую конкуренцию газовым приборам отопления.

Но сам по себе индукционный котел – весьма недешевой «удовольствие». Потому многих домашних умельцев интересует вопрос – можно ли изготовить индукционный котел отопления своими руками. Оказывается, да, это выполнимая задача, но требующая определённого мастерства и знаний, особенно в области электротехники.

Сразу оговоримся о следующем. Автор этих срок не является сторонником «самоделок» в области электрической техники, работающей с напряжениями, опасными для жизни. Поэтому данную публикацию следует рассматривать, как обзор возможных вариантов, но не как пошаговое руководство к действию. Следует очень трезво взвесить свои силы, знания и возможности, прежде чем приступать к выполнению такой задачи.

Плюсы и минусы индукционных устройств для нагрева воды

Прибор имеет довольно простую конструкцию и не требует специальных документов, разрешающих использование и установку. Индукционный нагреватель воды имеет высокую степень эффективности и оптимальную для пользователя надежность. При использовании его в качестве котла для отопления можно даже не устанавливать насос, так как вода течет по трубам благодаря конвекции (при нагреве жидкость практически превращается в пар).

Также устройство обладает рядом преимуществ, что выгодно отличает его среди других видов водонагревателей. Итак, индукционный нагреватель:

В индукционных нагревателях вода становится горячей за счет трубы по которой течет, а последняя нагревается за счет индукционного тока, создаваемого катушкой.

• намного дешевле своих аналогов, такое устройство можно без проблем собрать самостоятельно;
• полностью бесшумный (хотя катушка и вибрирует при работе, но эта вибрация не ощутима для человека);
• во время работы вибрирует, благодаря чему грязь и накипь не прилипает к его стенкам, поэтому и в чистке не нуждается;
• имеет теплогенератор, который можно легко сделать герметичным благодаря принципу работы: теплоноситель находится внутри нагревательного элемента и энергия передается нагревателю посредством электромагнитного поля, никаких контактов не нужно; поэтому не понадобятся уплотнительные резинки, сальники и прочие элементы, способные быстро испортиться или протекать;
• ломаться в теплогенераторе просто нечему, так как воду нагревает обычная труба, которая неспособна испортиться или перегореть, в отличие от ТЭНа;

Не стоит забывать и о том, что обслуживание индукционного нагревателя выйдет намного дешевле, чем бойлера или газового котла. Устройство имеет минимум деталей, которые практически никогда не выходят из строя.

Несмотря на огромное количество достоинств, индукционный водонагреватель имеет и ряд недостатков:

• первый и самый болезненный для владельцев – это счет за электричество; прибор нельзя назвать экономичным, поэтому придется выкладывать порядочную сумму раз за его использование;
• второе – устройство сильно греется и нагревает не только себя, но и окружающее пространство, поэтому лучше не прикасаться к корпусу теплогенератора во время его работы;
• третье – прибор имеет крайне высокую эффективность и теплоотдачу, поэтому при его использовании обязательно устанавливайте датчик температуры, иначе может взорваться система.

Конструкция и принцип работы

Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:

• устройства с тэнами (трубчатыми нагревателями);
• индукционные котлы;
• приборы с электродными нагревателями.

Электрокотлы классифицируются на 3 вида
Читать подробнее: индукционный котел отопления своими руками.

Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.

Устройство с тепловым электронагревателем

Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.

Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.

Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.

Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.

КПД такого устройства будет далек от 100%

Индукционные аппараты

Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.

Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.

Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.

Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.

Электродный агрегат

Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.

Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.

Такой котёл имеет простую конструкцию

При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

Источник напряжения высокой частоты

Создание своими руками высокочастотного блока питания для индукционного нагревателя хоть и не относится к разряду невыполнимых задач, все же под силу далеко не каждому. И здесь на помощь может прийти готовое устройство, обычный бытовой сварочный инвертор.

Из сведений об известно, что в нем происходит формирование переменного напряжения с частотой до нескольких десятков килогерц.

То есть, сварочный инвертор представляет собой готовый мощный источник тока высокой частоты, который можно использовать для питания индуктора. Многочисленные примеры реализации этой идеи подтверждают возможность создания установки для индукционного нагрева металла из сварочного инвертора.

Особенности эксплуатации

Как уже говорилось выше, в печах тигельного типа используются источники питания высокой частоты.

При этом, генераторы, изготовленные своими руками, могут излучать паразитные высокочастотные колебания, которые могут принести определенный вред здоровью человека.

Поэтому при эксплуатации индукционной печи индуктор необходимо располагать вертикально, перед включением печи на индуктор надо надевать заземленный экран. При включенной печи необходимо наблюдать за происходящими в тигле процессами на расстоянии, а после выполнения работ немедленно выключать ее.

При эксплуатации изготовленной своими руками индукционной печи необходимо:

1. Принимать меры для защиты пользователя печью от возможного высокочастотного излучения.
2. Учитывать возможность ожога индуктором.

При работе с печью необходимо учитывать и термическую опасность. Касание горячим индуктором кожи может вызвать сильный ожог.

Принцип действия

Для получения таких токов используется так называемый индуктор, который представляет собой катушку индуктивности, содержащую всего несколько витков толстого провода.

Индуктор питается сети переменного тока 50 Гц (иногда через понижающий трансформатор) или от генератора высокой частоты.

Протекающий по индуктору переменный ток генерирует переменное магнитное поле, которое пронизывает пространство. Если в этом пространстве окажется какой-либо материал, то в нем будут наводиться токи, которые начнут нагревать этот материал. Если этот материал – вода, то у нее будет повышаться температура, а если это металл, то через некоторое время он начнет плавиться.

Индукционные печи бывают двух типов:

• печи с магнитопроводом;
• печи без магнитопровода.

Принципиальная разница между двумя этими типами печей состоит в том, что в первом случае индуктор расположен внутри плавящегося металла, а во втором – снаружи. Наличие магнитопровода увеличивает плотность магнитного поля, пронизывающего помещенный в тигель металл, что облегчает его нагревание.

Индукционный нагреватель

Примером индукционной печи с магнитопроводом является канальная индукционная печь. Схема такой печи включает замкнутый магнитопровод из трансформаторной стали, на котором располагаются первичная обмотка – индуктор и кольцеобразный тигель, в котором располагается материал для плавления. Тигель изготавливается из жаропрочного диэлектрика. Питание такой установки осуществляется от сети переменного тока с частотой 50 Гц или генератора с повышенной частотой 400 Гц.

Такие печи используются для плавления дюраля, цветных металлов или получения высококачественного чугуна.

Большее распространение имеют тигельные печи, не имеющие магнитопровода. Отсутствие в печи магнитопровода приводит к тому, что магнитное поле, создаваемое токами промышленной частоты, сильно рассеивается в окружающем пространстве. И для того, чтобы увеличить плотность магнитного поля в диэлектрическом тигеле с материалом для плавления, необходимо использовать более высокие частоты. При этом считается, что если контур индуктора настроен в резонанс с частотой питающего напряжения, а диаметр тигеля соизмерим с длиной волны резонанса, то в районе тигеля может сконцентрироваться до 75% энергии электромагнитного поля.

Схема изготовления индукционной печи

Как показали исследования, для обеспечения эффективного плавления металлов в тигельной печи желательно, чтобы частота питающего индуктор напряжения превышала резонансную частоту в 2-3 раза. То есть, такая печь работает на второй или третьей частотной гармонике. Кроме того, при работе на таких повышенных частотах происходит лучшее перемешивание сплава, что улучшает его качество. Режим с применением еще больших частот (пятой или шестой гармоники) может использоваться для поверхностной цементации или закалки металла, что связано с появлением скин-эффекта, то есть, вытеснением электромагнитного поля высокой частоты к поверхности заготовки.

Выводы по разделу:

1. Существуют два варианта индукционной печи – с магнитопроводом и без магнитпровда.
2. Канальная печь, относящаяся к первому варианту печей, более сложна по конструкции, но может питаться непосредственно от сети 50 Гц или сети повышенной частоты 400 Гц.
3. Тигельная печь, относящаяся к печам второго типа, более проста по конструкции, но требует для питания индуктора генератора высокой частоты.
