Солнечные коллекторы для отопления дома: преимущества, недостатки и эффективность работы

Монтаж и стоимость подключения гелиоколлектора специалистами

Установка солнечных коллекторов – дело трудоемкое. Если есть опыт в подобных работах, то можно сделать монтаж самостоятельно.

Перед установкой рекомендуется изучить инструкцию, почитать информацию на специализированных форумах. Монтаж популярных СК “Солтек” и Solar Fox можно посмотреть в специальном видео-инструктаже.

Монтаж солнечного коллектора и подключение его к водоснабжению можно заказать сертифицированным фирмам. Цена установки зависит от региона, минимальная сумма – 12 000 р. В смету входят наружные и внутренние работы.

Применение коллекторов для частичного или полного отопления и снабжения горячей водой – рациональное решение. Это экологически чистый и доступный способ получения энергии, который поможет сэкономить на оплате коммунальных услуг.

https://youtube.com/watch?v=njLYd-3uw5M

Самый простой солнечный коллектор

На самом деле для создания простейшего солнечного коллектора любому дачнику потребуется минимум времени, стальная бочка объемом около 150-200 литров и несколько оцинкованных листов. Все, что требуется сделать – покрыть южную часть крыши блестящими металлическими листами, на них установить бочку и подвести к ней воду. Это нехитрое приспособление, которое, между тем, можно назвать солнечным коллектором, способно выдавать воду, нагретую примерно до 60 градусов.

Простой солнечный коллектор

Конечно же, использование бочки сложно назвать эффективным в холодное или пасмурное время. В частности, даже в солнечный зимний день вода в бочке будет оставаться холодной. Да и в пасмурный летный день температура ее также будет невысока.

Как коллектор работает зимой?

Для систем отопления рекомендуется выбирать вакуумный солнечный коллектор, который лучше подходит для обеспечения бесперебойной подачи тепла в помещения.

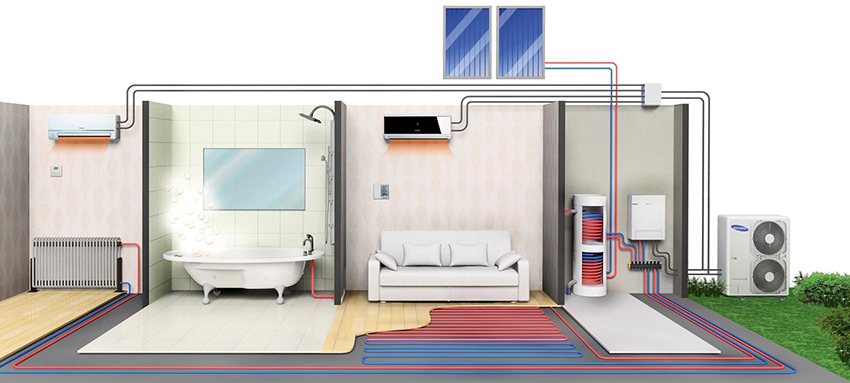

Работает гелиосистема следующим образом:

• При поглощении солнечной энергии теплоноситель в контурах трубок испаряется, поднимается вверх и конденсируется в теплообменнике прибора. Происходит передача тепла в теплоноситель внешнего контура. Затем после охлаждения теплоноситель из контура трубок стекает вниз и процесс повторяется.
• Прогретый теплоноситель из наружного контура подается в бак-аккумулятор, откуда полученная тепловая энергия транспортируется до теплоносителя системы ГВС и отопления.
• Движение теплоносителя в наружном контуре осуществляется установкой циркуляционного насоса и автоматической системы управления. В систему входит контроллер, датчики и прочие элементы управления, которые поддерживают установленные параметры работы коллектора.

Для увеличения эффективности, выполнения задач в зимний период, рекомендуется монтировать дублирующие источники энергии. Например, дополнительный агрегат нагрева с применением топлива различных типов или можно решить задачу установкой электрического ТЭНа в бак-аккумулятор. Функциональность дублирующих источников тепла также контролируют приборы автоматики, запуская и отключая агрегаты по мере необходимости.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора. Для солнечных коллекторов есть несколько важных характеристики:

Для солнечных коллекторов есть несколько важных характеристики:

• коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
• коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
• общая и апертурная площадь;
• КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Принцип работы современных гелиосистем

Понятие «солнечные коллекторы» объединяет в себе несколько вариантов конструкций для домашнего пользования, но схема работы принципиально не отличается. Все коллекторы, «питающиеся» от Солнца, оснащены системой трубок, которые в зависимости от конструкции оборудования, могут быть смонтированы в виде змеевика или последовательно подключены к выходной и входной магистрали. В самих трубках циркулирует жидкостный теплоноситель для гелиосистем — вода, масло или антифриз. Поглощение и последующая аккумуляция тепловой энергии от Солнца осуществляются абсорберами. В техническом плане конструкция достаточно проста. Высокая стоимость таких установок обусловлена использованием дорогих материалов.

Для внешней поверхности конструкции применяют износоустойчивые материалы, обладающие отличными светопропускными характеристиками — органическое стекло, полимерные составы и другие. Но поскольку полимерные «синтетики» не выдерживают продолжительного воздействия УФ-лучей (они имеют высокий коэффициент теплового расширения, что приводит к разгерметизации гелиосистемы), то в качестве альтернативного варианта производители используют каленое или органическое стекло. А сами трубки чаще всего изготавливают из боросиликатного стекла, которое характеризуется минимальным коэффициентом теплового расширения (в 8 раз меньше, по сравнению с кварцевым стеклом). Именно поэтому материал не трескается при резких колебаниях температуры.

Какой коллектор лучше для отопления

Для южных регионов с мягкой зимой и большим количеством солнечных дней в году лучший вариант — плоский коллектор. При таком климате он показывает высшую продуктивность.

Для регионов с более суровым климатом подходят трубчатые коллекторы. Причем для суровых зим больше подходят именно системы с Heat-pipe: они греют даже ночью и даже в пасмурную погоду, собирая большую часть спектра солнечного излучения. Они не боятся низких температур, но точный диапазон температур нужно уточнять: он зависит от вещества, находящегося в тепловом канале.

Эти системы при грамотном расчете могут быть основными, но чаще они просто экономят затраты на отопление от другого, платного источника энергии.

Для России больше подходят трубчатые гелиосистемы

Еще одним вспомогательным отоплением может быть воздушный коллектор. Его можно сделать во всю стену, причем он легко реализуется своими руками. Он отлично подойдет для отопления гаража или дачи. Причем проблемы с недостаточным нагревом могут возникнуть не зимой, как вы ожидаете, а осенью. При морозе и снеге энергии солнца в разы больше, чем в пасмурную дождливую погоду.

Плоские коллекторы

Плоские гелиоколлекторы — это металлическая рама, на которой, если смотреть снизу-вверх, закреплены:

Схема плоского коллектора

• пластина корпуса;
• слой термоизоляции;
• светоотражающий слой (присутствует не во всех моделях) ;
• пластина теплосборника (теплопоглотителя или еще называют адсорбирующая пластина), к которой припаяны теплообменные трубки;
• прозрачная светопропускающая крышка (закаленное стекло с 95% коэффициентом пропускания света или не менее прозрачный поликарбонат).

Также на корпусе имеется выпускной и впускной патрубок — через них циркулирует теплоноситель.

Есть модели открытые — без крышки. Единственное их достоинство — низкая цена, но они очень неэффективны и совершенно неработоспособны при отрицательных температурах. Из-за того, что крышки нет, абсорбционное покрытие быстро разрушается, так что служат открытые коллекторы несколько сезонов, а из-за своих особенностей могут использоваться для подогрева воды в бассейне или в душе. Для отопления они бесполезны.

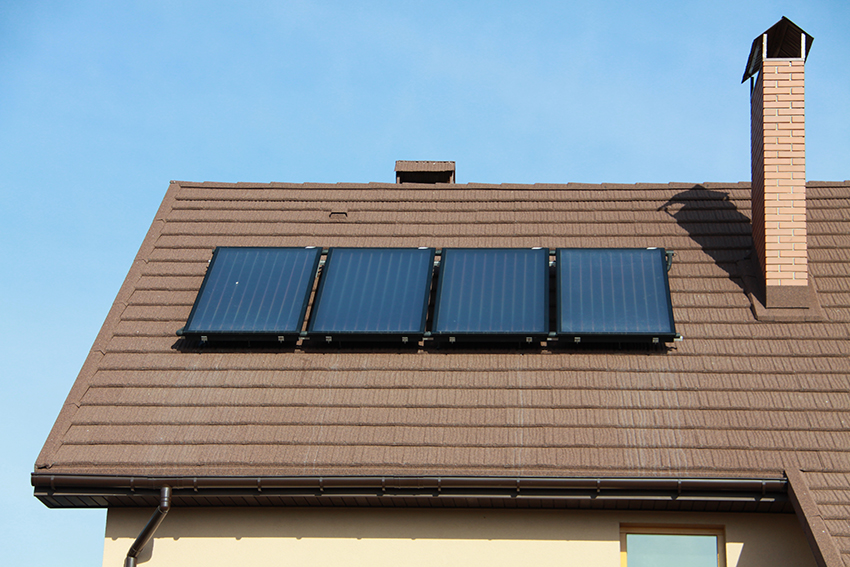

Внешний вид плоского коллектора

Принцип работы плоского солнечного коллектора следующий: солнечные лучи почти полностью проходят через верхнее защитное стекло. От этих лучей нагревается теплопоглотитель. Тепло, понятное дело излучается, но наружу почти не выходит: прозрачное для солнечных лучей стекло, тепло не пропускает (позиция «в» на диаграммах). Получается, что тепловая энергия не рассеивается, а сохраняется внутри панели. От этого тепла нагреваются теплообменные трубки, а от них тепло передается циркулирующему по ним теплоносителю.

Правила расположения плоских коллекторов

Коллекторы этого типа должны располагаться под углом 90o по отношению к падающим лучам света. Чем точнее выставлен этот угол, тем больше тепла собирает система. Понятно, что на неподвижной крыше постоянно выдерживать этот угол нереально, но расположить панель нужно так, чтобы на нее как можно больше времени падал свет. Есть довольно дорогие устройства, которые изменяют положение панели по отношению к солнцу, поддерживая оптимальный угол падения солнечных лучей. Они называются системами слежения.

Гелиоустановки показывают большую эффективность, если лучи солнца падают под прямым углом

От чего зависит цена

Цена плоского коллектора во многом зависит от использованных материалов. Так корпус может быть алюминиевый или из оцинкованной стали. Корпус из алюминия предпочтительнее, но стоит дороже. Бывают еще корпуса из полимера. Они характеризуются высокой прочностью и надежностью.

Большое влияние на эффективность оказывают  теплообменные трубки и материал пластины-теплосборника. Они бывают алюминиевыми (такие панели стоят дешевле) и медными. Медные более дорогие, но и более долговечные, также они имеют более высокий КПД. Для России, даже для южных ее регионов,  использовать желательно именно их. Так как инсоляция даже на юге редко бывает чрезмерной, скорее ее не всегда хватает для отопления.

Цена на плоский коллектор зависит от материалов, из которых он сделан

Важно также покрытие пластины теплосборника: чем ближе к абсолютному черному цвету оно будет, тем меньше отразится лучей и больше получится в результате тепла. Потому технологи постоянно работают над усовершенствованием этого покрытия

В первых моделях это была обычная черная краска, сегодня же  — напыление черного никеля.

Пластиковые коллекторы

В отдельный вид можно выделить пластиковые солнечные коллекторы. В простейшем варианте это две панели из поликарбоната, которые закреплены на раме из алюминия. Между ними наварены или наплавлены ребра, создающие в панели лабиринт для тока воды. В верхней части панели расположено впускное отверстие, в нижней — выпускное. В верхнее заливается холодная вода, которая, проходя по лабиринту, нагревается и выходит с более высокой температурой через нижнее. Система применяется для нагрева воды в летний период. Из-за малого гидравлического сопротивления очень хорошо функционирует в самотечной системе. Такой вид солнечного водонагревателя — идеальный вариант снабжения горячей водой дачи в огородный сезон.

Пластиковые коллекторы служат для нагрева воды. Отличный вариант для летнего домика или дачи

Но иногда пластиковыми солнечными коллекторами называют полноценные коллекторы для отопления. Просто в них верхняя крышка выполнена не из стекла, а из того же поликарбоната или другого пластика, хорошо пропускающего солнечные лучи. Такие модели меньше подвержены риску: пластики более прочные, чем стекло (даже закаленное).

Принцип действия

Для отопления жилого дома или иного объекта могут быть использованы все виды солнечных коллекторов, однако принцип их работы, вне зависимости от конструкции и вида теплоносителя, является единым.

Принцип работы солнечного коллектора основан на способности материалов поглощать энергию солнца в видимом и невидимом, человеческому глазу, диапазонах, в связи с чем, внутри данного материала, начинаются физические процессы, молекулы начинают быстрее двигаться, материал (вещество) – нагревается. Тепло выделяемое материалами, на которые воздействуют солнечные лучи, передается теплоносителя для последующего использования.

Обзор лучших моделей

Лучшие коллекторы

Среди плоских конструкций наилучшей считается FPC-2200. У этого устройства активная площадь составляет 2,1 квадратных метра. Коэффициент полезного действия, если правильно установить изделие, будет достигать 94%. С его помощью можно достичь температуры теплоносителя в 135 градусов, наибольшее давление в системе будет составлять 1МПа. Без каркаса устанавливать запрещено. Стоит порядка 30 тысяч рублем.

Лучшим воздушным коллектором считает SOLARVENTI SV3, он способен работать полностью в автономном режиме. Предназначен не только для жилых помещений, но и для складов, разного рода иных технических помещений. Максимальная площадь, которую он может обогревать составляет всего лишь 25 квадратных метров. Изделие отличается компактными габаритами, масса составляет около 6 см, его разрешается устанавливать как в горизонтальном, так и в вертикальном положении. Стоит достаточно дорого – 40 тысяч рублей.

На сегодняшний день вакуумные модели на российском рынке не представлены. Такой коллектор будет хорошим дополнением к стандартной отопительной системе дома или квартиры.

Как подключаются солнечные батареи

Схема подключения солнечного коллектора, при которой происходит накопление энергии солнечного излучения, не может использоваться для подключения солнечных батарей. В этом случае придется дополнительно устанавливать дорогостоящий блок аккумуляторов. Следовательно, необходимо воспользоваться другим вариантом.

Энергия с солнечных батарей передается контроллеру заряда, который предназначен для постоянной подачи энергии аккумуляторам и стабилизации напряжения. При поступлении электричества на инвертор постоянный ток преобразуется в переменный однофазный ток 220 В.

Исследование образцов

Давайте ближе познакомимся с несколькими образцами коллекторов обоих типов.

ЯSolar

Плоский коллектор российского производства ЯSolar.

Параметр	Значение
Материал абсорбера	Медь
Площадь светопоглощающей поверхности	2 м2
Номинальная тепловая мощность	1,5 кВт при интенсивности освещения 900 Вт/м2 и уличной температуре 20 °С
Габаритные размеры	2065х1073х105 мм
Масса пустого коллектора	37 кг
Внутренний объем	1,4 л
Стекло	Антибликовое, толщина 3,2 мм, светопрозрачность 92%
Толщина теплоизоляции	60 мм
Страна-производитель	Россия
Цена	21700 рублей

СОКОЛ-ЭФФЕКТ-А

Солнечный коллектор Сокол-Эффект-А.

Параметр	Значение
Номинальная тепловая мощность	1,5 кВт при интенсивности освещения 900 Вт/м2 и уличной температуре 20 °С
Размеры	1093х2008х76,7 мм
Внутренний объем	1,4 л
Масса пустого коллектора	32 кг
Стекло	Антибликовое, толщина 3,2 мм
Площадь поглощающей поверхности	2,06 м2
Материал абсорбера	Алюминий
Страна-производитель	Россия
Цена	21900 рублей

KAIROS VT 15B ARISTON

Вакуумный итальянский коллектор KAIROS VT 15B ARISTON.

Параметр	Значение
Количество трубок	15
Размеры	1910х1840 мм
Масса	51 кг
Площадь поглощающей поверхности	1,5 м2
Внутренний объем	4,6 л
Внешний диаметр вакуумных трубок	70 мм
Температура стагнации (прекращения нагрева)	206 °С
Рабочее давление	6 атмосфер
Цена	77965 рубля

Окупаемость

Окупаемость затрат на оборудование целесообразно рассматривать при круглогодичной эксплуатации и применении для отопления, получения горячей воды для повседневных нужд.

Расходы при сезонном использовании начнут возвращаться сразу, особенно если коллектор установлен на даче и служит больше для выработки горячей воды. В этом случае будет больше интересовать соотношение «цена — производительность». На одного члена семьи будет достаточно около 1,5м² площади плоского коллектора.

Горячая вода очень необходима тем семьям, у которых есть маленькие дети и тут, гелиоустановка очень пригодится. Но и остальным члена семьи будет приятно принять горячий душ после праведных трудов на своём участке. Значительно облегчится мытьё посуды и стирка вещей. Поэтому вопрос об окупаемости можно перефразировать в вопрос необходимости солнечного коллектора для получения горячей воды.

Этапы:

1. Определение количества солнечной тепловой энергии в месте расположения дома. Такие данные можно найти в справочной литературе, интернете, но более точные сведения имеются в местных метеослужбах. Причём, они располагают многолетними наблюдениями, поэтому можно вычислить среднее значение, которое использовать в своих дальнейших расчётах.
2. Уточняются зоны, где будет производиться отопление, — сами понимаете, что сени, кладовки и подобные хозяйственные помещения обогревать не целесообразно. Но, — детские комнаты потребуют более тщательного нагрева, нежели кухня или гостиная.
3. Примерная полезная площадь коллектора для отопления 1м² помещения составляет 0,4–0,5м². Эта цифра приведена для умеренных широт. На юге потребуется около 0,2–0,3м², в северных областях 0,6–0,8м². Уже из этих цифр видно, что гелиоустановку в местах с суровым климатом, можно использовать как вспомогательный источник тепла, иначе затраты на оборудование окажутся очень большими.
4. Для отопления 100м² площади дома в средних широтах понадобится трубчатый коллектор с эффективной площадью 40–60м². Полный комплект (оборудование отечественное), включая два бака по 300 литров, насосы и систему управления, вместе с монтажом стоит около 450000 рублей.
5. На 100м² в течение года необходимо около 120000МДж тепла.

Усреднённая стоимость тепловой энергии:

• газовый котёл, — около 0,35–0,40руб. за 1МДж тепла, в год 42000–48000руб;
• электрокотёл, — примерно 0,9–1,10руб за 1МДж тепловой энергии, в год 108000–132000руб;
• гелиоэнергия, — почти бесплатно, только расходы на питание электронасоса, — за год набежит 5000–6000руб.

Средняя стоимость газового котла с установкой составит около 350000 рублей, электрокотла – 10000 рублей.

За 20 лет общие расходы составят:

• газовое отопление, 20лет * 42000руб/год + 350000руб = 1190000руб.;
• электрокотёл, 20лет * 108000руб/год + 10000руб. = 2170000руб.;
• гелиоустановка, 20лет * 6000руб/год + 450000руб = 570000руб.

Видно, что прошествии 6–8лет солнечный коллектор вернёт деньги и начёт экономить. Но были взяты идеальные условия, к тому же, не учитывалось потребление горячей воды на повседневные нужды. С учётом всех факторов, реальный срок окупаемости для средних широт наступит через 11–12лет.

Большой минус гелиоустановки – это большие одноразовые финансовые вложения. Снизить их поможет поэтапное добавление секций коллекторов, но тогда при проектировании системы отопления, необходимо предусмотреть это в общей конструкции.

В принципе, использование солнечного излучения для обогрева дома и получения горячего водоснабжения, на современном этапе развития технологий оправдано для нескольких случаев:

применение солнечных коллекторов плоского типа для сезонной эксплуатации на садово-дачных участках;

вакуумная конструкция сможет обеспечить теплом весь дом в условиях достаточно мягкого климата, для умеренных и северных широт такой вид отопления целесообразно рассматривать в качестве вспомогательного, из-за достаточно дорогостоящего оборудования;

очень хорошо солнечный коллектор любого типа сочетается с геотермальным отоплением, — летом он может давать тепло в грунт, который будет его аккумулировать и отдавать зимой.

www.ekopower.ru

Принцип работы и разновидности

Коллекторы улавливают инфракрасную энергию и превращают в тепловую – попросту говоря, солнце нагревает их поверхность. Затем эта энергия передаётся теплоносителю. Это основа, так функционирует любой солнечный коллектор, а тонкости уже будут зависеть от его вида. Разделяют их в первую очередь по типу конструкции, на плоские и вакуумные.

Сразу бросающаяся в глаза часть плоского коллектора – панель, поглощающая свет. Она находится под защитным покрытием и может быть выкрашена чёрной краской, часто на её поверхность наносят составы, повышающие эффективность работы. Ещё одна важная часть, спрятанная от глаз – система трубок для теплоносителя.

Конструкция плоского коллектора довольно проста, так что он надёжен и неприхотлив, при этом относительно недорог – стоимость в разы снизилась в последние 5-7 лет. Из-за этого чаще всего предпочтение отдают именно ему. Такие коллекторы могут работать весь год, но, если летом превосходят вакуумные по производительности, то в холодное время начинают уступать.

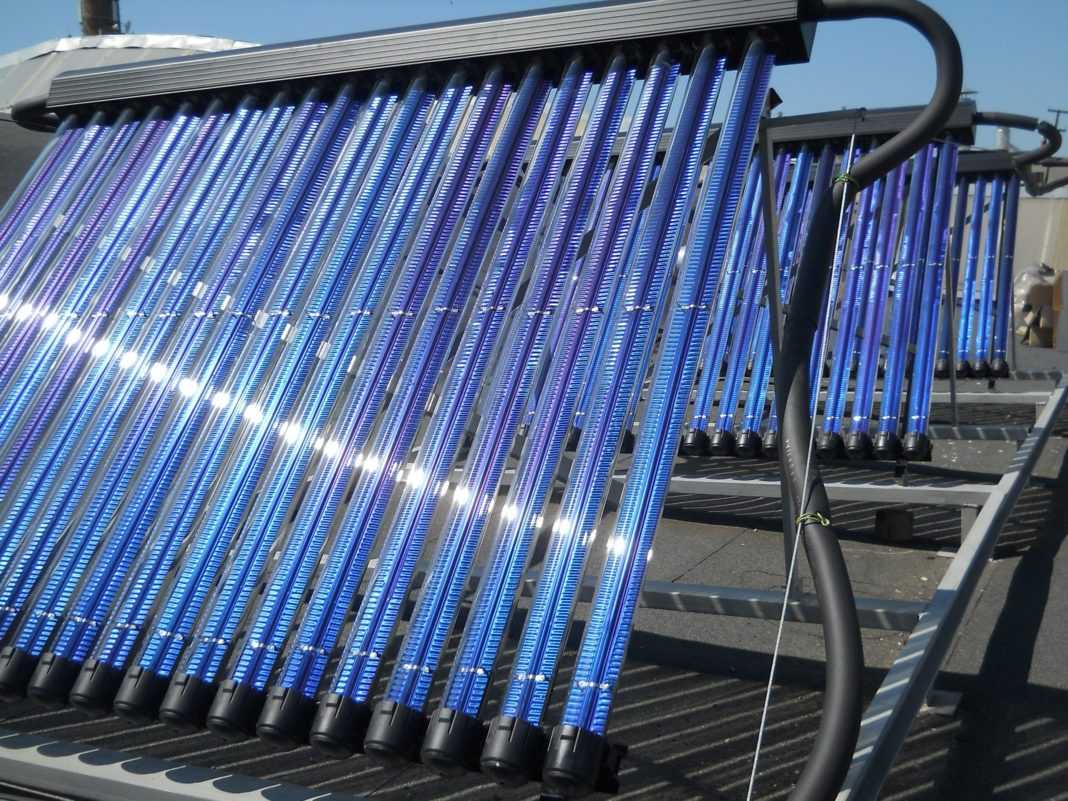

Вакуумный коллектор сложнее по конструкции. Это ряд вакуумных трубок, внутри которых расположены тепловые трубки. Свет проходит сквозь прозрачную поверхность верхних трубок, а вакуум, которым они заполнены, сокращает теплопотери на 95-97%. Внутренние трубки покрыты специальным составом для более эффективного улавливания энергии. Теплоноситель при нагревании превращается в газ, поднимается в верхнюю часть трубки и отдаёт тепло, после чего конденсируется и возвращается вниз, вновь нагревается, становится газом – и так далее.

В сравнении с плоским коллектором вакуумный уступает по КПД, при этом превосходя его по габаритам и весу, зато гораздо лучше показывает себя в холодное время года. Для него не станут помехой ни плохая освещённость, ни низкие температуры. Это делает вакуумные коллекторы очень полезными для сложных климатических условий, но они существенно дороже плоских.

Трубчатые коллекторы

Тут тоже циркулирует теплоноситель по трубам, но каждая из таких теплообменных труб вставлена в стеклянную колбу. Все они соединяются в манифолде (manifold), который, по сути, является гребенкой.

Схема трубчатого коллектора (кликните для увеличения размера картинки)

Трубчатые коллекторы имеют два типа трубок: коаксиальные и перьевые. Коаксиальные — труба в трубе — вложены одна в другую и их края запаяны. Внутри между двумя стенками создается разреженная безвоздушная среда. Потому такие трубки называют еще вакуумными. Перьевые трубки — это обычная трубка, запаянная с одной стороны. А перьевыми их называют потому, что для повышения теплоотдачи в них вставляется пластина адсорберная, которая имеет изогнутые края и чем-то напоминает перо.

Кроме того в разные корпуса могут быть вставлены теплообменники разного типа. Первые — это тепловые каналы Heat-pipe (Хит пайп). Это целая система преобразования солнечного света в тепловую энергию. Heat-pipe — это полая медная трубка небольшого диаметра, запаянная на одном конце. На втором находится массивный наконечник. В трубку залито вещество с низкой температурой кипения. При нагревании вещество начинает кипеть, часть его переходит в газообразное состояние и поднимается по трубке вверх. По пути от нагретых стенок трубки оно все больше нагревается. Попадает в верхнюю часть, где находится некоторое время. За это время часть тепла газ передает массивному наконечнику, постепенно охлаждается, конденсируется и оседает вниз, где процесс снова повторяется.

Схема работы теплового канала Heat-pipe

Второй способ — U-type — это традиционная трубка, заполненная теплоносителем. Тут никаких новостей или сюрпризов. Все как обычно: с одной стороны входит теплоноситель, проходя по трубке, нагревается от солнечного света. Несмотря на свою простоту этот вид теплообменников эффективнее. Но используется он реже. А все потому, что солнечные водонагреватели такого типа составляют собой единое целое. При повреждении одной трубки приходится менять вся секцию.

Трубчатые коллекторы с системой Heat-pipe стоят дороже, показывают меньшую эффективность, но используются чаще. А все потому, что поврежденную трубку поменять можно за пару минут. Причем, если колба использована коаксиальная, то трубка тоже может быть отремонтирована. Просто она разбирается (снимается верхняя заглушка) и поврежденный элемент (тепловой канал или сама колба) заменяется на исправный. Затем трубка вставляется на место.

Обычная U-образная трубка самый эффективный тепловой канал

Как рассчитать площадь коллектора

Площадь рабочей поверхности системы рассчитывают, учитывая ее вид и особенности расположения. Следует помнить, что КПД коллектора зависит от температурного режима и количества солнечной энергии.

Примерные значения для лета в России на 1 м²: до 160 кВт*ч в месяц, в остальное время – от 20 до 80 кВт*ч.

Для горячего водоснабжения потребуется приблизительно 100*1,16*30=3,48 кВт*ч. При этом 1,16 Вт*ч – это та энергия, которая понадобится для нагрева 1 кг воды на 1 °C.

Для регулирования выработки энергии в жаркую погоду используют тепловые насосы. Также летом конструкции накрывают плотным тентом, если генерируют много энергии. План установки и площадь светочувствительных элементов определяются индивидуально.

Плоские солнечные коллекторы закрытого типа

Конструкция плоского коллектора представляет собой алюминиевый каркас со специальным поглощающим слоем и прозрачным покрытием. Также сюда входит трубопровод и утеплитель.

В качестве абсорбирующего слоя используется зачерненная листовая медь с отличной теплопроводностью, идеально подходящей для создания гелиосистем. Абсорбер поглощает энергию солнечного излучения и передает ее теплоносителю, который циркулирует по примыкающему трубопроводу.

Наружная часть панели имеет защиту в виде прозрачного покрытия, для изготовления которого использовалось закаленное стекло, устойчивое к механическим повреждениям. Это позволяет создать надежную защиту от града. Полоса пропускания такого стекла составляет 0,4-1,8 мкм, что достаточно для максимально солнечного излучения. Внутренняя сторона панели имеет хороший теплоизоляционный слой.

Закрытые плоские панели имеет ряд неоспоримых преимуществ:

• Простая конструкция.
• Высокая эффективность при использовании в теплых регионах.
• Наличие приспособления для изменения угла наклона панели, позволяющее выбрать оптимальное расположение конструкции.
• Самостоятельная очистка от инея и снега.
• Приемлемая стоимость.
• Долгий срок эксплуатации, качественные изделия могут прослужить до полувека.

Если использование системы было включено в проект здания, то в этом случае можно получить большую выгоду.

Из недостатков внимание привлекает следующее:

• Высокие потери тепла.
• Достаточно большая масса конструкции.
• Высокая парусность наклонно расположенных панелей.
• Низкая производительность при температурных изменениях до 40 градусов.

Область использования плоских закрытых панелей для отопления дома с помощью солнечных батарей достаточно широкая:

• Летом системы полностью удовлетворяют потребности в горячей воде.
• Между отопительными сезонами они способны заменить газовые приборы отопления и электрические обогреватели.

Требования к установке

Эффективность работы гелиосистемы зависит от соблюдения рекомендаций по их установке. Коллектор должен располагаться на открытом пространстве, куда не падает тень от зданий, деревьев, гор.

Большое значение имеет ориентация. В северном полушарии «зеркала» должны быть развернуты строго на юг. Если технически сделать этого невозможно, следует юго-запад или юго-восток.

Важный параметр – оптимальный угол наклона плоскости. Его величина зависит от отклонения положения солнца от зенита. Определяется этот параметр географической широтой местности. Если угол наклона выставить неправильно, возрастут оптические потери энергии, поскольку значительная часть лучей будет отражаться и не достигнет абсорбера.

Подключение к отопительной системе

Способ подключения зависит от того, какой тип циркуляции используется. Проще всего подключиться к системе с естественной циркуляцией. Главный принцип в этом варианте – нагрев воды.

Выше уровня коллектора подключается накопительный бак. Верхний вывод подключают ко входу горячей воды, а нижний к обратке. На входе в коллектор могут возникнуть воздушные пробки.

Подключение к системе с принудительной циркуляцией несколько иное:

1. Контроллер управляет насосом на основе показаний датчиков.
2. Когда температура достигает заданного значения, нагрев прекращается.
3. Бак-накопитель, обратка и выход коллектора — места, где устанавливаются такие датчики вместе с такой системой лучше использовать дополнительные источники тепла. Например, твердотопливные или газовые котлы. На степень нагрева воды в системе в таких случаях влияет местоположение коллектора по отношению к солнцу, и уровень наклона.

Мнение эксперта
Торсунов Павел Максимович

Лучше устанавливать коллекторы так, чтобы под прямыми солнечными лучами они находились большую часть дня. Если не планируется подключать дополнительные источники тепла, объем бака в регионах с суровым климатом лучше выбирать около 40 см3. Иначе в пасмурные дни система будет работать не эффективно.

На что обращать внимание при покупке коллектора?

Особенности коллекторов

Все гелиосистемы промышленного производства генерируют тепловую энергию, которая выражается в киловаттах. На этот показатель обязательно следует смотреть, так как существует вероятность приобрести либо слабую, либо чересчур мощную конструкцию

Очень важно проверить, насколько хорошо коллектор сохраняет полученное от солнечных лучей тепло, так как этот фактор будет играть одну из ключевых ролей, если его планируется устанавливать в холодных регионах

При установке коллектор помещается в специальный каркас, который имеет определенную массу. Следует выяснить, насколько сильная конструкция крыши – может ли она выдержать массу данного оборудования. Если обрешетка слабая, то ее нужно будет предварительно усилить. В некоторых случаях коллектор размещают в вертикальной плоскости, что позволяет не допустить лишнего воздействия атмосферных осадков, но из-за этого несколько снизится коэффициент полезного действия оборудования.

Сферы применения и расчёт мощности

Коллекторы применяются для нагрева воды и отопления. Последнее требуется зимой, когда плоские коллекторы неэффективны, так что для отопления целесообразно применять только вакуумные, но они куда дороже. Плоские же хороши в тех случаях, когда потребность в энергии возникает летом, потому их активно применяют в летних загородных домах. Так, с их помощью можно подогревать воду в открытом бассейне до комфортной температуры.

Перед установкой солнечного коллектора следует всё тщательно рассчитать, чтобы вложения в него были оправданными. При расчёте есть немало значимых факторов: расход горячей воды, форма крыши дома и его расположение, материал стен – и тому подобные. Если не углубляться в сложные расчёты, для обеспечения одного человека горячей водой в южных районах России понадобится 0,8 квадратных метров площади вакуумного коллектора и вдвое больше в случае с плоским. Для районов севернее необходимо сделать поправку, поскольку энергии коллекторы будут получать меньше.

Если солнечный коллектор приобретается и для отопления, полученную цифру нужно умножить в 2,5 раза – это позволит обеспечить половину необходимой энергии. Но нужно учесть, что температура теплоносителя будет невысокой – 40-45 °C, то есть потребуются низкотемпературные системы отопления, кроме того, летом лишнее тепло потребуется утилизировать. Из-за всех этих проблем для отопления коллекторы применяют довольно редко.

Для более точных расчётов может потребоваться информация от производителя приобретаемой модели относительно того, как меняется её производительность в зависимости от угла наклона зеркал, отклонения направления и прочих подобных факторов. Но идеальная точность расчётов обычно и не нужна: достаточно примерных значений, тем более, что выработка энергии всё равно будет зависеть от погодных условий.

Конечно, лучше всего, если её всегда ровно столько, сколько нужно, но в действительности добиться этого нельзя. Потому есть два подхода: устанавливать коллектор меньшей мощности, чем потребность в энергии, либо, наоборот, с существенным запасом по мощности.

В первом случае расчёт необходимой мощности ведут по самому тёплому месяцу года. Энергии при таком подходе никогда не будет слишком много, так что не придётся решать проблему с её избытком (а она существенна), но понадобятся и другие источники тепла. При втором подходе необходимую мощность рассчитывают по самому холодному месяцу. В таком случае недостатка в тепле не возникнет, но потребуется избавляться от его излишков.
